KAL210 AMBITION 2262 EDITION Producent : Homag, Niemcy

Transkrypt

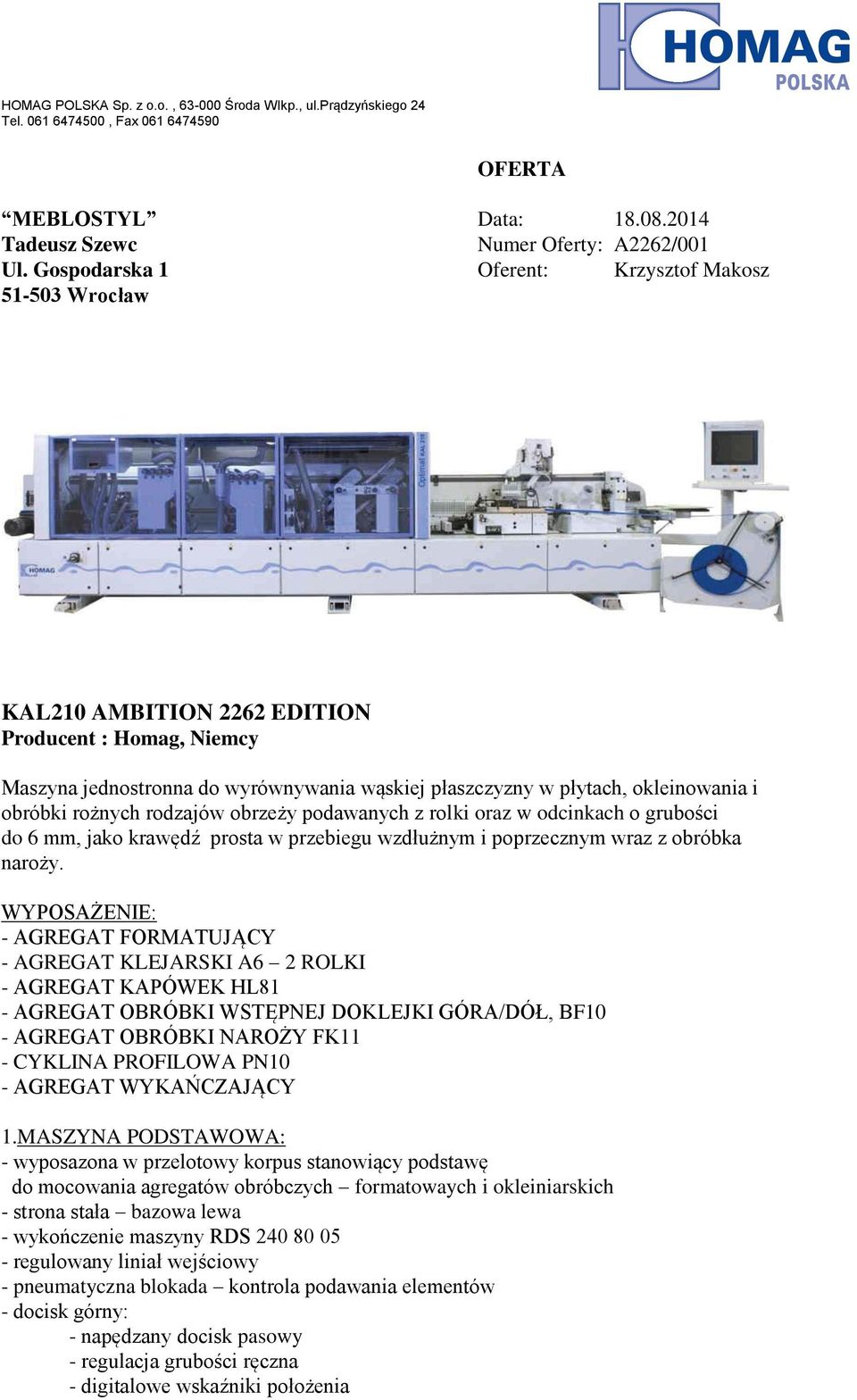

1 OFERTA MEBLOSTYL Data: Tadeusz Szewc Numer Oferty: A2262/001 Ul. Gospodarska 1 Oferent: Krzysztof Makosz Wrocław KAL210 AMBITION 2262 EDITION Producent : Homag, Niemcy Maszyna jednostronna do wyrównywania wąskiej płaszczyzny w płytach, okleinowania i obróbki rożnych rodzajów obrzeży podawanych z rolki oraz w odcinkach o grubości do 6 mm, jako krawędź prosta w przebiegu wzdłużnym i poprzecznym wraz z obróbka naroży. WYPOSAŻENIE: - AGREGAT FORMATUJĄCY - AGREGAT KLEJARSKI A6 2 ROLKI - AGREGAT KAPÓWEK HL81 - AGREGAT OBRÓBKI WSTĘPNEJ DOKLEJKI GÓRA/DÓŁ, BF10 - AGREGAT OBRÓBKI NAROŻY FK11 - CYKLINA PROFILOWA PN10 - AGREGAT WYKAŃCZAJĄCY 1.MASZYNA PODSTAWOWA: - wyposazona w przelotowy korpus stanowiący podstawę do mocowania agregatów obróbczych formatowaych i okleiniarskich - strona stała bazowa lewa - wykończenie maszyny RDS regulowany liniał wejściowy - pneumatyczna blokada kontrola podawania elementów - docisk górny: - napędzany docisk pasowy - regulacja grubości ręczna - digitalowe wskaźniki położenia

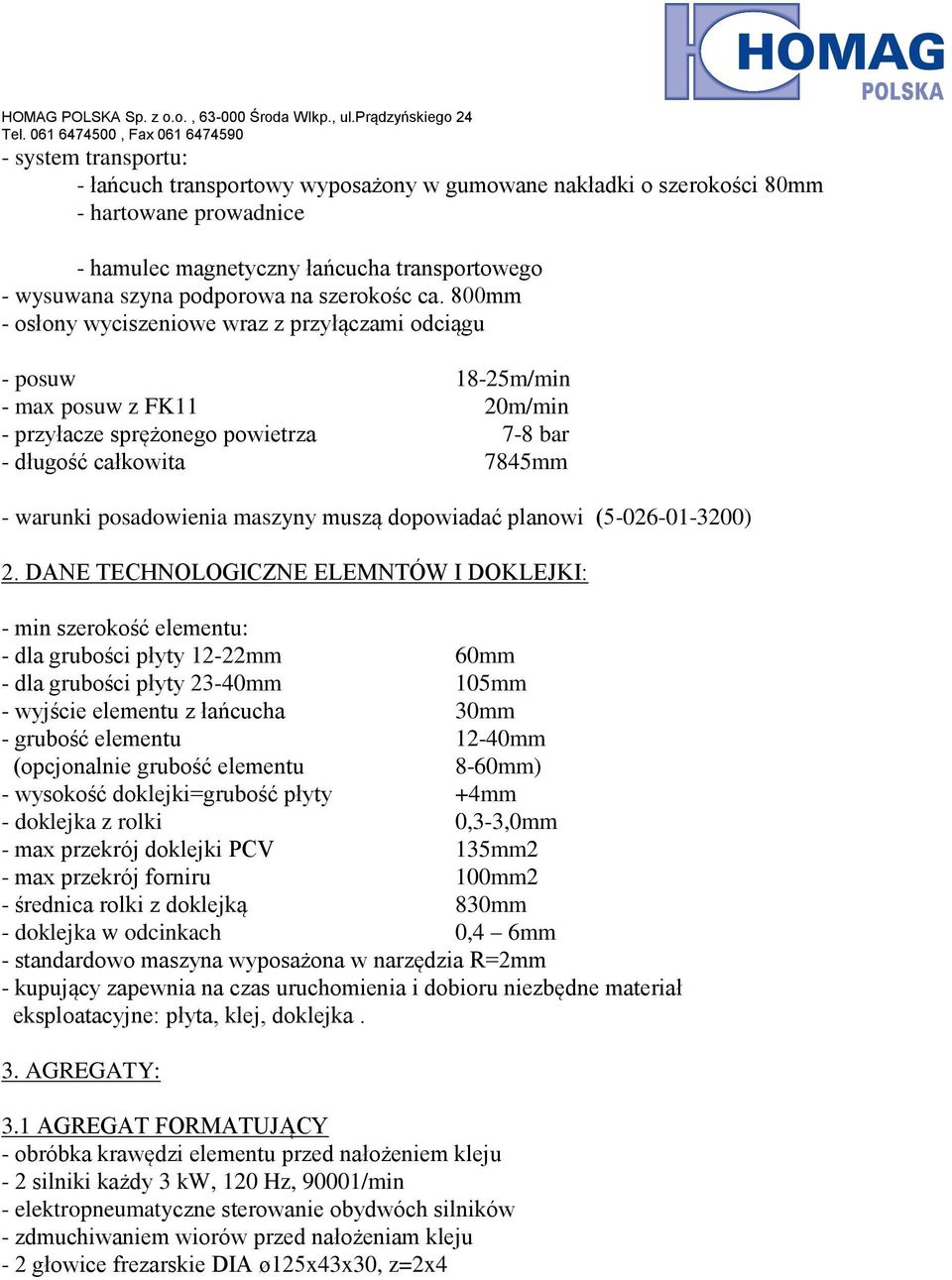

2 - system transportu: - łańcuch transportowy wyposażony w gumowane nakładki o szerokości 80mm - hartowane prowadnice - hamulec magnetyczny łańcucha transportowego - wysuwana szyna podporowa na szerokośc ca. 800mm - osłony wyciszeniowe wraz z przyłączami odciągu - posuw 18-25m/min - max posuw z FK11 20m/min - przyłacze sprężonego powietrza 7-8 bar - długość całkowita 7845mm - warunki posadowienia maszyny muszą dopowiadać planowi ( ) 2. DANE TECHNOLOGICZNE ELEMNTÓW I DOKLEJKI: - min szerokość elementu: - dla grubości płyty 12-22mm 60mm - dla grubości płyty 23-40mm 105mm - wyjście elementu z łańcucha 30mm - grubość elementu 12-40mm (opcjonalnie grubość elementu 8-60mm) - wysokość doklejki=grubość płyty +4mm - doklejka z rolki 0,3-3,0mm - max przekrój doklejki PCV 135mm2 - max przekrój forniru 100mm2 - średnica rolki z doklejką 830mm - doklejka w odcinkach 0,4 6mm - standardowo maszyna wyposażona w narzędzia R=2mm - kupujący zapewnia na czas uruchomienia i dobioru niezbędne materiał eksploatacyjne: płyta, klej, doklejka. 3. AGREGATY: 3.1 AGREGAT FORMATUJĄCY - obróbka krawędzi elementu przed nałożeniem kleju - 2 silniki każdy 3 kw, 120 Hz, 90001/min - elektropneumatyczne sterowanie obydwóch silników - zdmuchiwaniem wiorów przed nałożeniam kleju - 2 głowice frezarskie DIA ø125x43x30, z=2x4

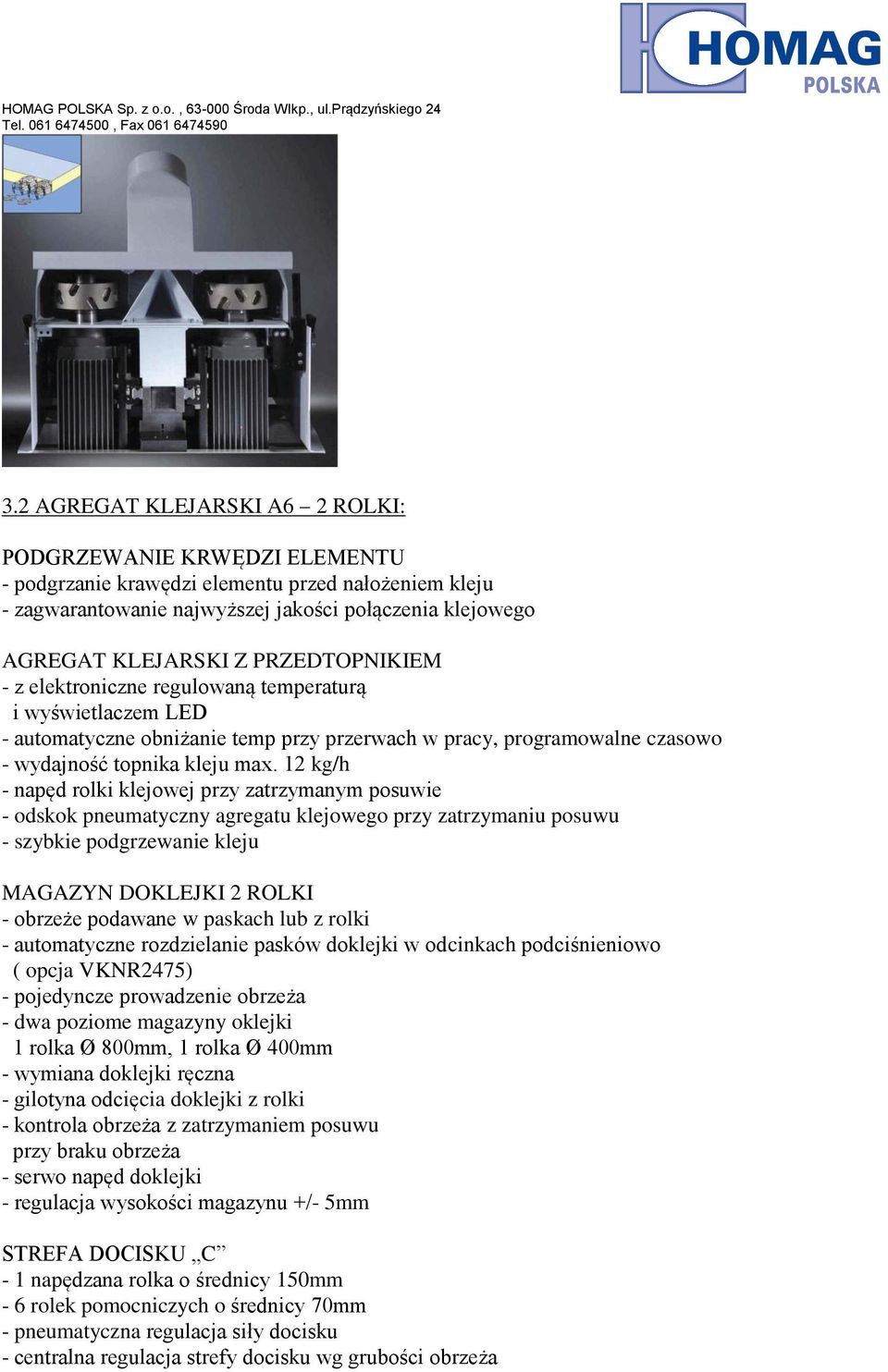

3 3.2 AGREGAT KLEJARSKI A6 2 ROLKI: PODGRZEWANIE KRWĘDZI ELEMENTU - podgrzanie krawędzi elementu przed nałożeniem kleju - zagwarantowanie najwyższej jakości połączenia klejowego AGREGAT KLEJARSKI Z PRZEDTOPNIKIEM - z elektroniczne regulowaną temperaturą i wyświetlaczem LED - automatyczne obniżanie temp przy przerwach w pracy, programowalne czasowo - wydajność topnika kleju max. 12 kg/h - napęd rolki klejowej przy zatrzymanym posuwie - odskok pneumatyczny agregatu klejowego przy zatrzymaniu posuwu - szybkie podgrzewanie kleju MAGAZYN DOKLEJKI 2 ROLKI - obrzeże podawane w paskach lub z rolki - automatyczne rozdzielanie pasków doklejki w odcinkach podciśnieniowo ( opcja VKNR2475) - pojedyncze prowadzenie obrzeża - dwa poziome magazyny oklejki 1 rolka Ø 800mm, 1 rolka Ø 400mm - wymiana doklejki ręczna - gilotyna odcięcia doklejki z rolki - kontrola obrzeża z zatrzymaniem posuwu przy braku obrzeża - serwo napęd doklejki - regulacja wysokości magazynu +/- 5mm STREFA DOCISKU C - 1 napędzana rolka o średnicy 150mm - 6 rolek pomocniczych o średnicy 70mm - pneumatyczna regulacja siły docisku - centralna regulacja strefy docisku wg grubości obrzeża

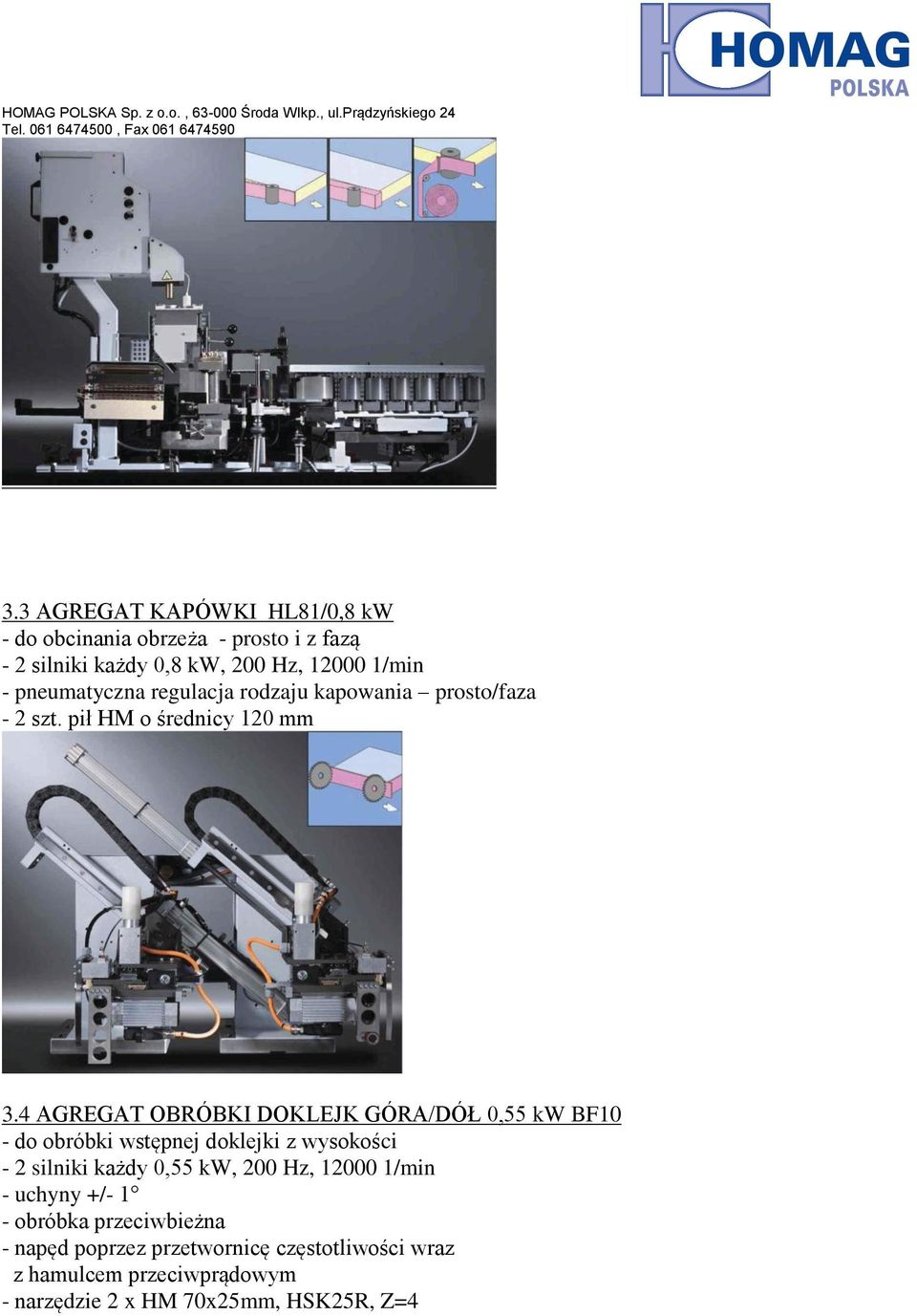

4 3.3 AGREGAT KAPÓWKI HL81/0,8 kw - do obcinania obrzeża - prosto i z fazą - 2 silniki każdy 0,8 kw, 200 Hz, /min - pneumatyczna regulacja rodzaju kapowania prosto/faza - 2 szt. pił HM o średnicy 120 mm 3.4 AGREGAT OBRÓBKI DOKLEJK GÓRA/DÓŁ 0,55 kw BF10 - do obróbki wstępnej doklejki z wysokości - 2 silniki każdy 0,55 kw, 200 Hz, /min - uchyny +/- 1 - obróbka przeciwbieżna - napęd poprzez przetwornicę częstotliwości wraz z hamulcem przeciwprądowym - narzędzie 2 x HM 70x25mm, HSK25R, Z=4

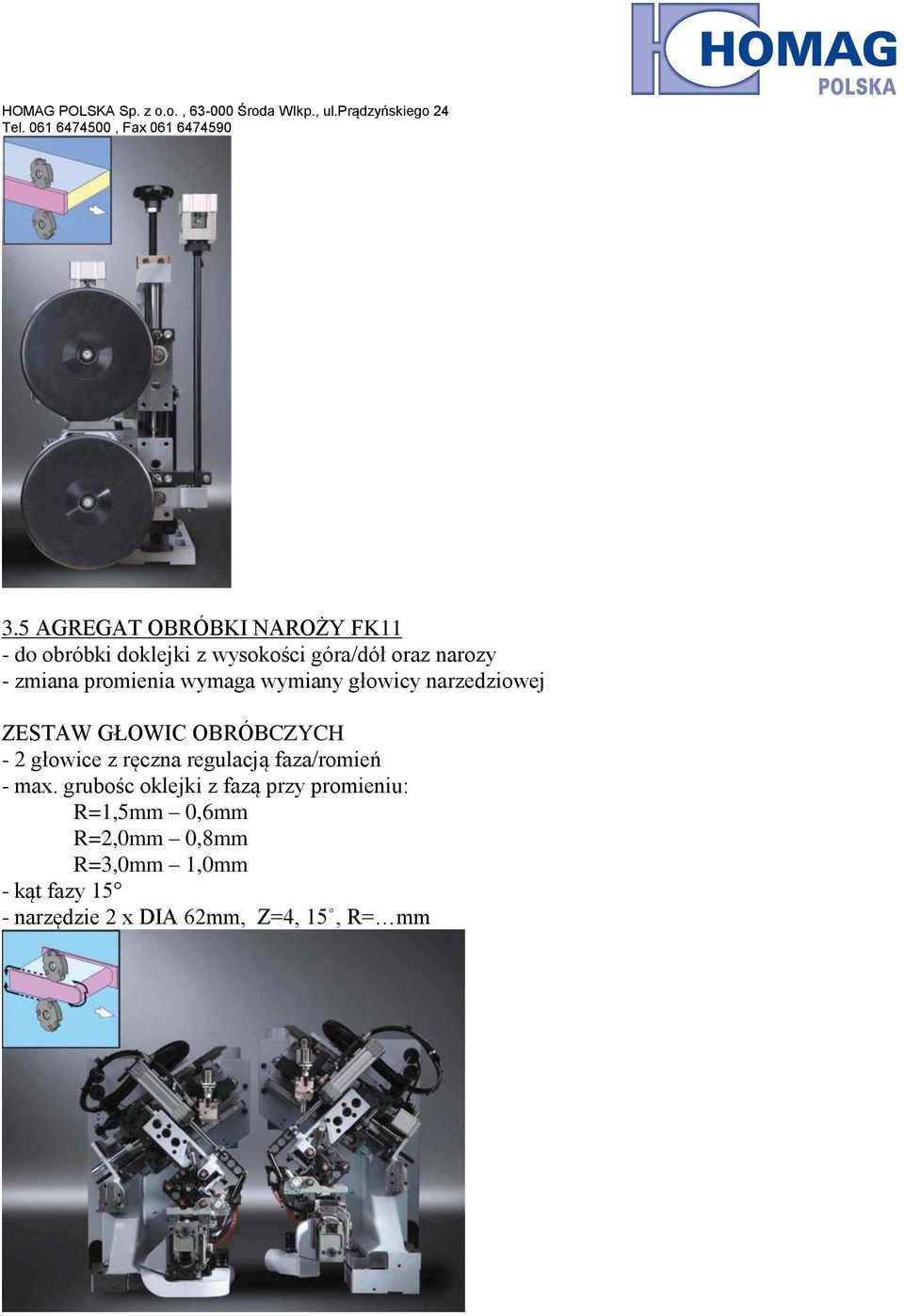

5 3.5 AGREGAT OBRÓBKI NAROŻY FK11 - do obróbki doklejki z wysokości góra/dół oraz narozy - zmiana promienia wymaga wymiany głowicy narzedziowej ZESTAW GŁOWIC OBRÓBCZYCH - 2 głowice z ręczna regulacją faza/romień - max. grubośc oklejki z fazą przy promieniu: R=1,5mm 0,6mm R=2,0mm 0,8mm R=3,0mm 1,0mm - kąt fazy 15 - narzędzie 2 x DIA 62mm, Z=4, 15, R= mm

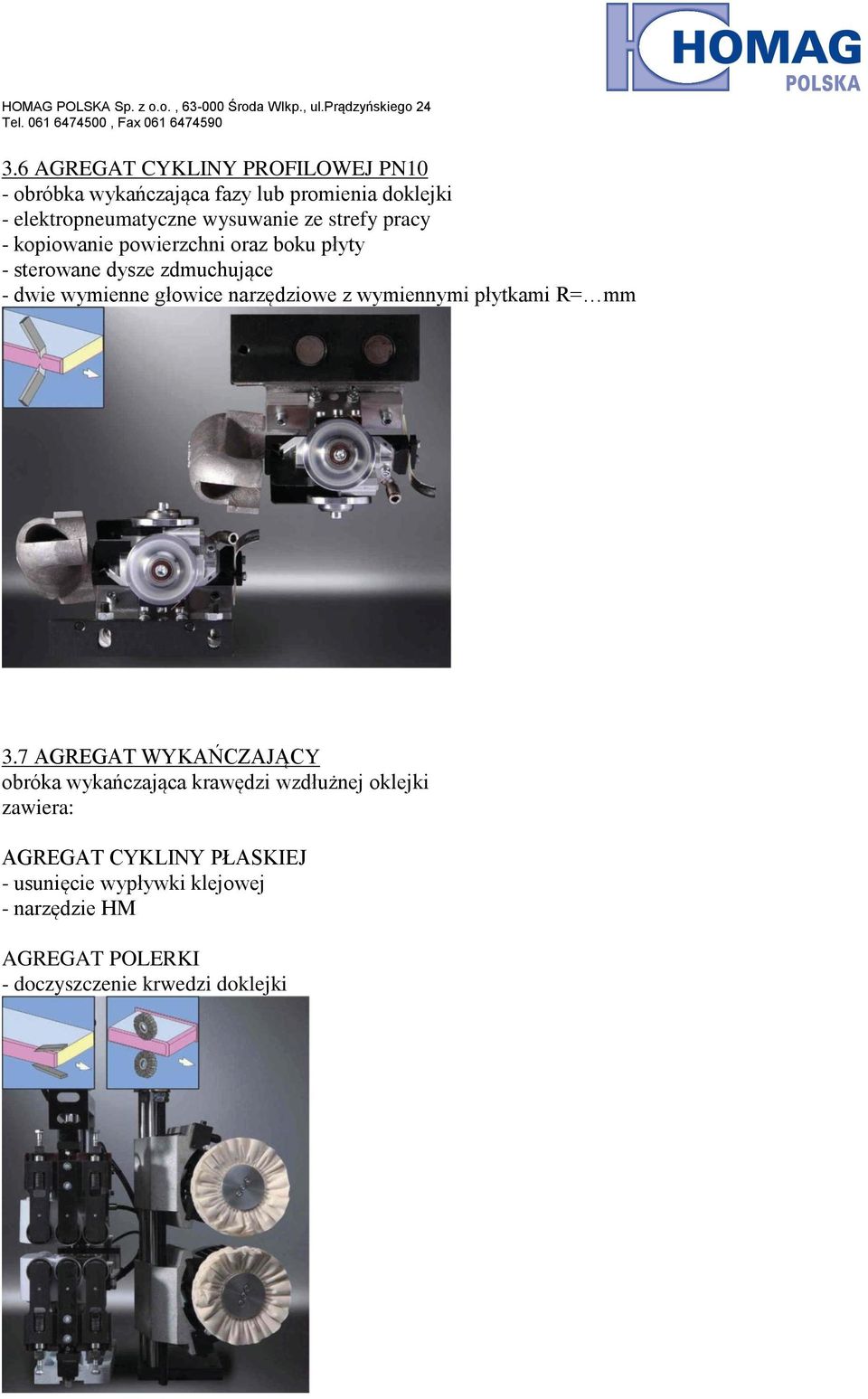

6 3.6 AGREGAT CYKLINY PROFILOWEJ PN10 - obróbka wykańczająca fazy lub promienia doklejki - elektropneumatyczne wysuwanie ze strefy pracy - kopiowanie powierzchni oraz boku płyty - sterowane dysze zdmuchujące - dwie wymienne głowice narzędziowe z wymiennymi płytkami R= mm 3.7 AGREGAT WYKAŃCZAJĄCY obróka wykańczająca krawędzi wzdłużnej oklejki zawiera: AGREGAT CYKLINY PŁASKIEJ - usunięcie wypływki klejowej - narzędzie HM AGREGAT POLERKI - doczyszczenie krwedzi doklejki

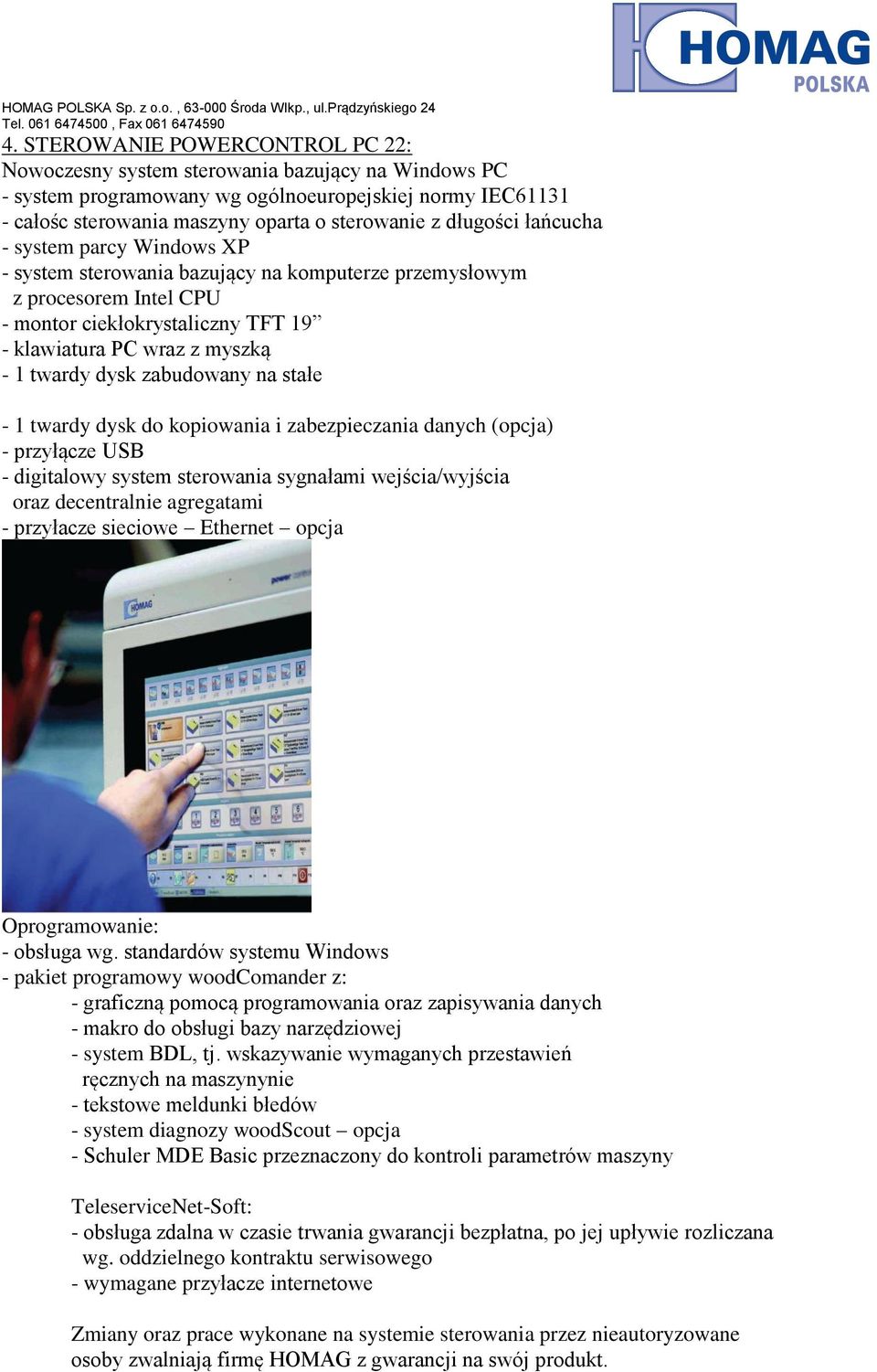

7 4. STEROWANIE POWERCONTROL PC 22: Nowoczesny system sterowania bazujący na Windows PC - system programowany wg ogólnoeuropejskiej normy IEC całośc sterowania maszyny oparta o sterowanie z długości łańcucha - system parcy Windows XP - system sterowania bazujący na komputerze przemysłowym z procesorem Intel CPU - montor ciekłokrystaliczny TFT 19 - klawiatura PC wraz z myszką - 1 twardy dysk zabudowany na stałe - 1 twardy dysk do kopiowania i zabezpieczania danych (opcja) - przyłącze USB - digitalowy system sterowania sygnałami wejścia/wyjścia oraz decentralnie agregatami - przyłacze sieciowe Ethernet opcja Oprogramowanie: - obsługa wg. standardów systemu Windows - pakiet programowy woodcomander z: - graficzną pomocą programowania oraz zapisywania danych - makro do obsługi bazy narzędziowej - system BDL, tj. wskazywanie wymaganych przestawień ręcznych na maszynynie - tekstowe meldunki błedów - system diagnozy woodscout opcja - Schuler MDE Basic przeznaczony do kontroli parametrów maszyny TeleserviceNet-Soft: - obsługa zdalna w czasie trwania gwarancji bezpłatna, po jej upływie rozliczana wg. oddzielnego kontraktu serwisowego - wymagane przyłacze internetowe Zmiany oraz prace wykonane na systemie sterowania przez nieautoryzowane osoby zwalniają firmę HOMAG z gwarancji na swój produkt.

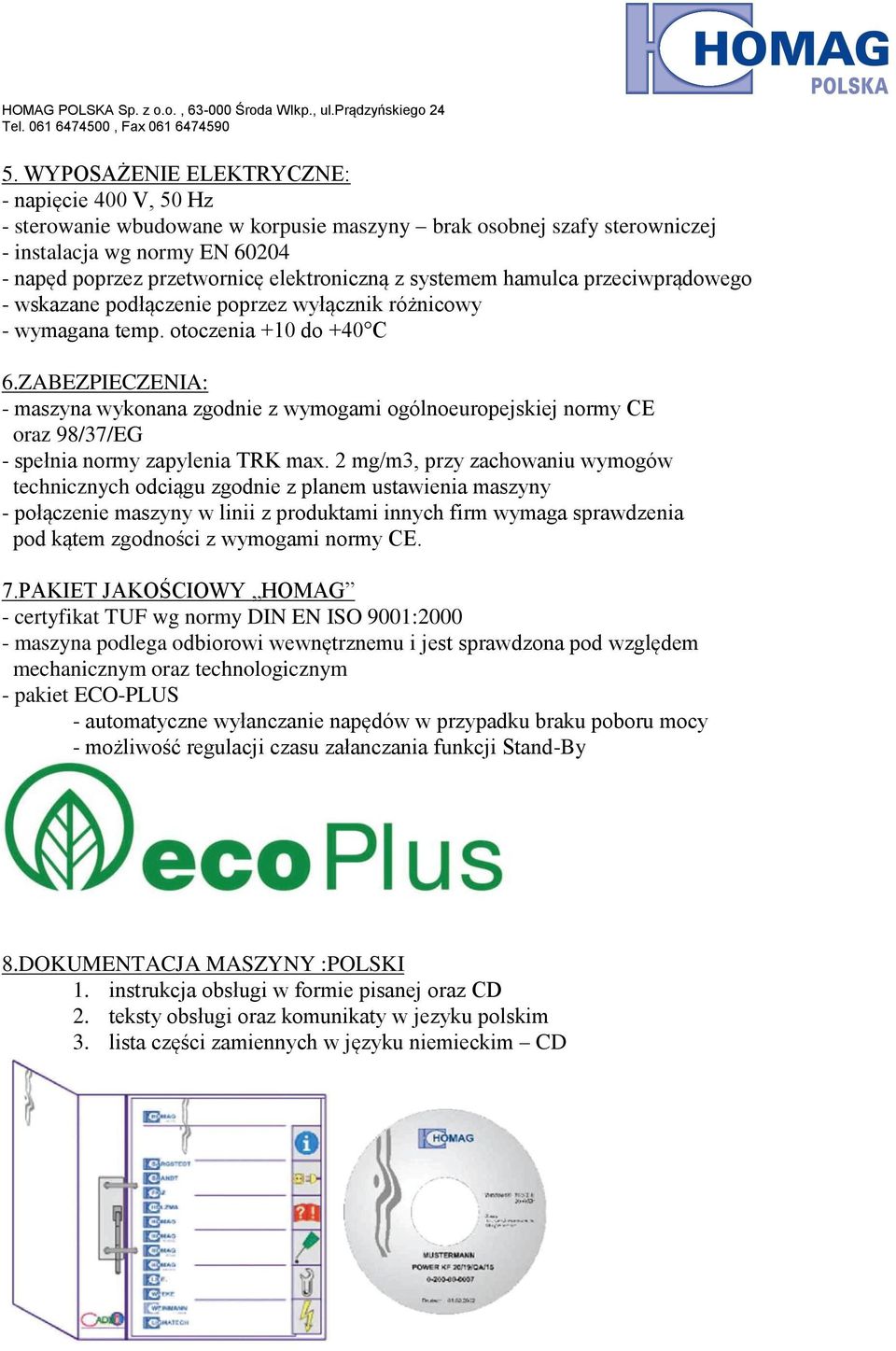

8 5. WYPOSAŻENIE ELEKTRYCZNE: - napięcie 400 V, 50 Hz - sterowanie wbudowane w korpusie maszyny brak osobnej szafy sterowniczej - instalacja wg normy EN napęd poprzez przetwornicę elektroniczną z systemem hamulca przeciwprądowego - wskazane podłączenie poprzez wyłącznik różnicowy - wymagana temp. otoczenia +10 do +40 C 6.ZABEZPIECZENIA: - maszyna wykonana zgodnie z wymogami ogólnoeuropejskiej normy CE oraz 98/37/EG - spełnia normy zapylenia TRK max. 2 mg/m3, przy zachowaniu wymogów technicznych odciągu zgodnie z planem ustawienia maszyny - połączenie maszyny w linii z produktami innych firm wymaga sprawdzenia pod kątem zgodności z wymogami normy CE. 7.PAKIET JAKOŚCIOWY HOMAG - certyfikat TUF wg normy DIN EN ISO 9001: maszyna podlega odbiorowi wewnętrznemu i jest sprawdzona pod względem mechanicznym oraz technologicznym - pakiet ECO-PLUS - automatyczne wyłanczanie napędów w przypadku braku poboru mocy - możliwość regulacji czasu załanczania funkcji Stand-By 8.DOKUMENTACJA MASZYNY :POLSKI 1. instrukcja obsługi w formie pisanej oraz CD 2. teksty obsługi oraz komunikaty w jezyku polskim 3. lista części zamiennych w języku niemieckim CD

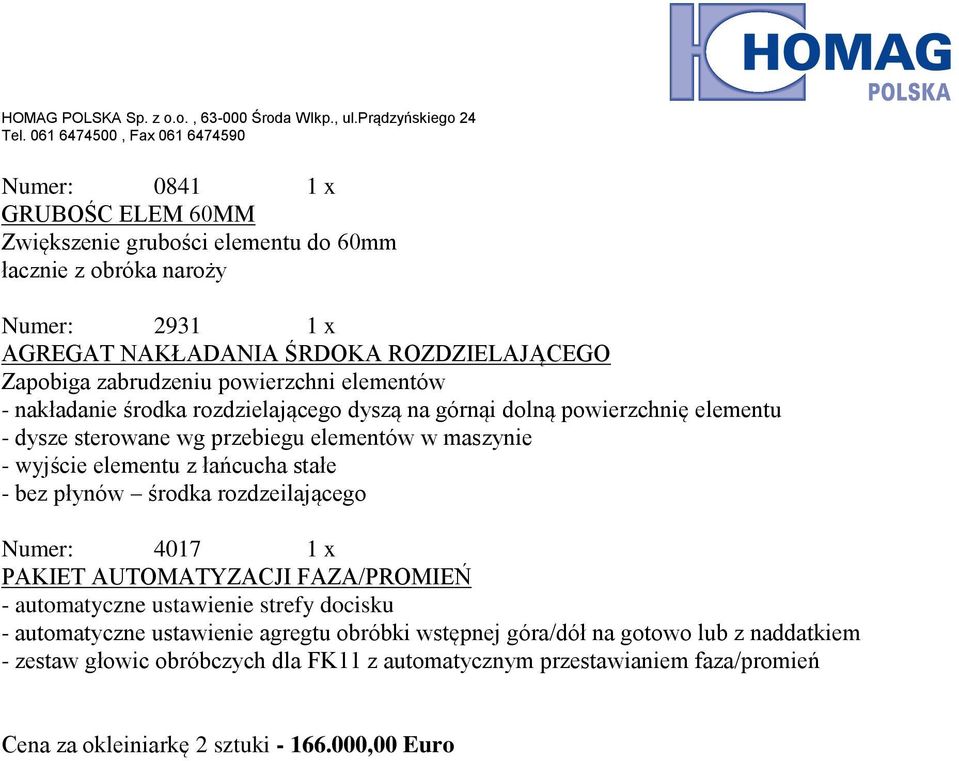

9 Numer: x GRUBOŚC ELEM 60MM Zwiększenie grubości elementu do 60mm łacznie z obróka naroży Numer: x AGREGAT NAKŁADANIA ŚRDOKA ROZDZIELAJĄCEGO Zapobiga zabrudzeniu powierzchni elementów - nakładanie środka rozdzielającego dyszą na górnąi dolną powierzchnię elementu - dysze sterowane wg przebiegu elementów w maszynie - wyjście elementu z łańcucha stałe - bez płynów środka rozdzeilającego Numer: x PAKIET AUTOMATYZACJI FAZA/PROMIEŃ - automatyczne ustawienie strefy docisku - automatyczne ustawienie agregtu obróbki wstępnej góra/dół na gotowo lub z naddatkiem - zestaw głowic obróbczych dla FK11 z automatycznym przestawianiem faza/promień Cena za okleiniarkę 2 sztuki ,00 Euro

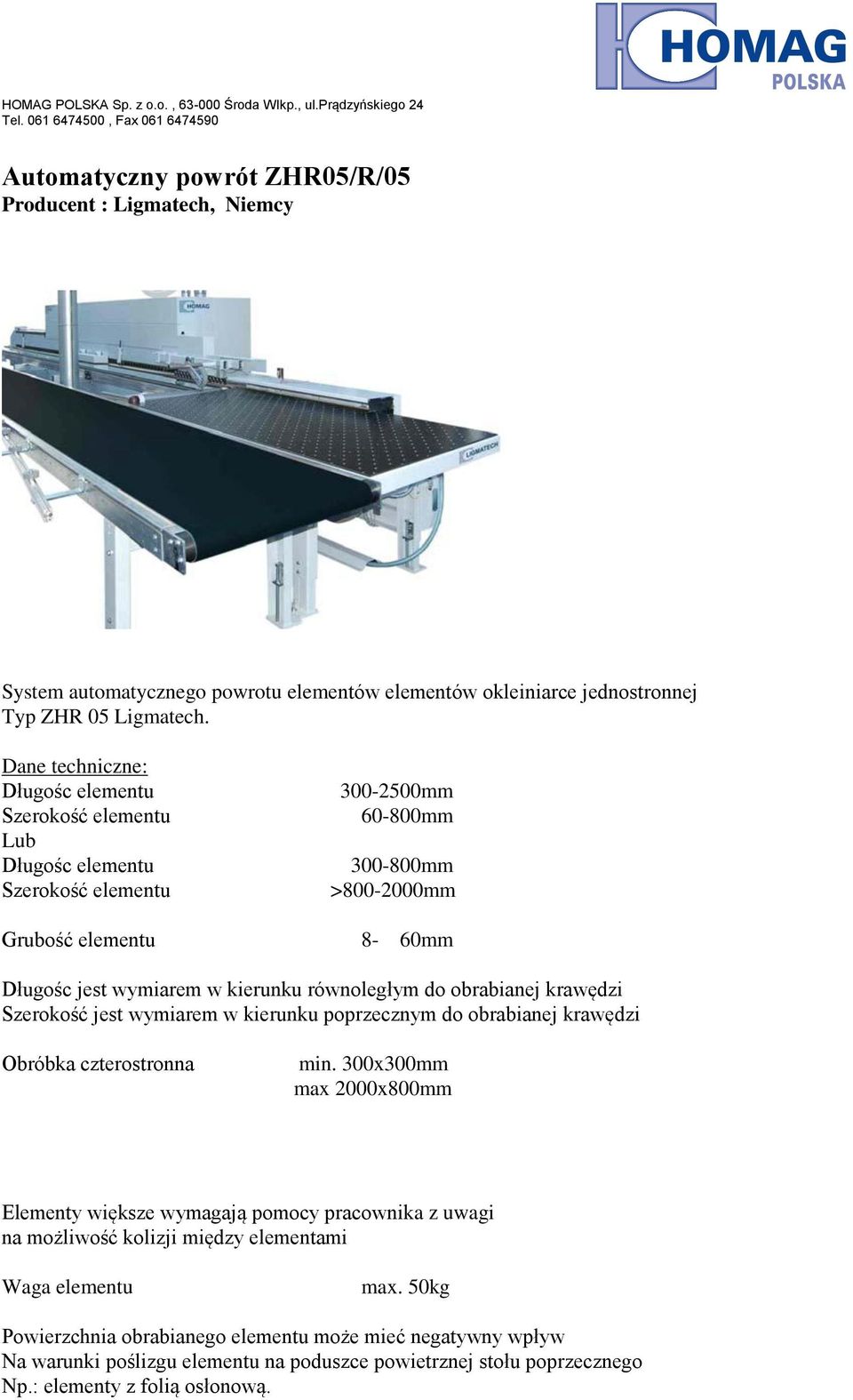

10 Automatyczny powrót ZHR05/R/05 Producent : Ligmatech, Niemcy System automatycznego powrotu elementów elementów okleiniarce jednostronnej Typ ZHR 05 Ligmatech. Dane techniczne: Długośc elementu Szerokość elementu Lub Długośc elementu Szerokość elementu Grubość elementu mm mm mm > mm 8-60mm Długośc jest wymiarem w kierunku równoległym do obrabianej krawędzi Szerokość jest wymiarem w kierunku poprzecznym do obrabianej krawędzi Obróbka czterostronna min. 300x300mm max 2000x800mm Elementy większe wymagają pomocy pracownika z uwagi na możliwość kolizji między elementami Waga elementu max. 50kg Powierzchnia obrabianego elementu może mieć negatywny wpływ Na warunki poślizgu elementu na poduszce powietrznej stołu poprzecznego Np.: elementy z folią osłonową.

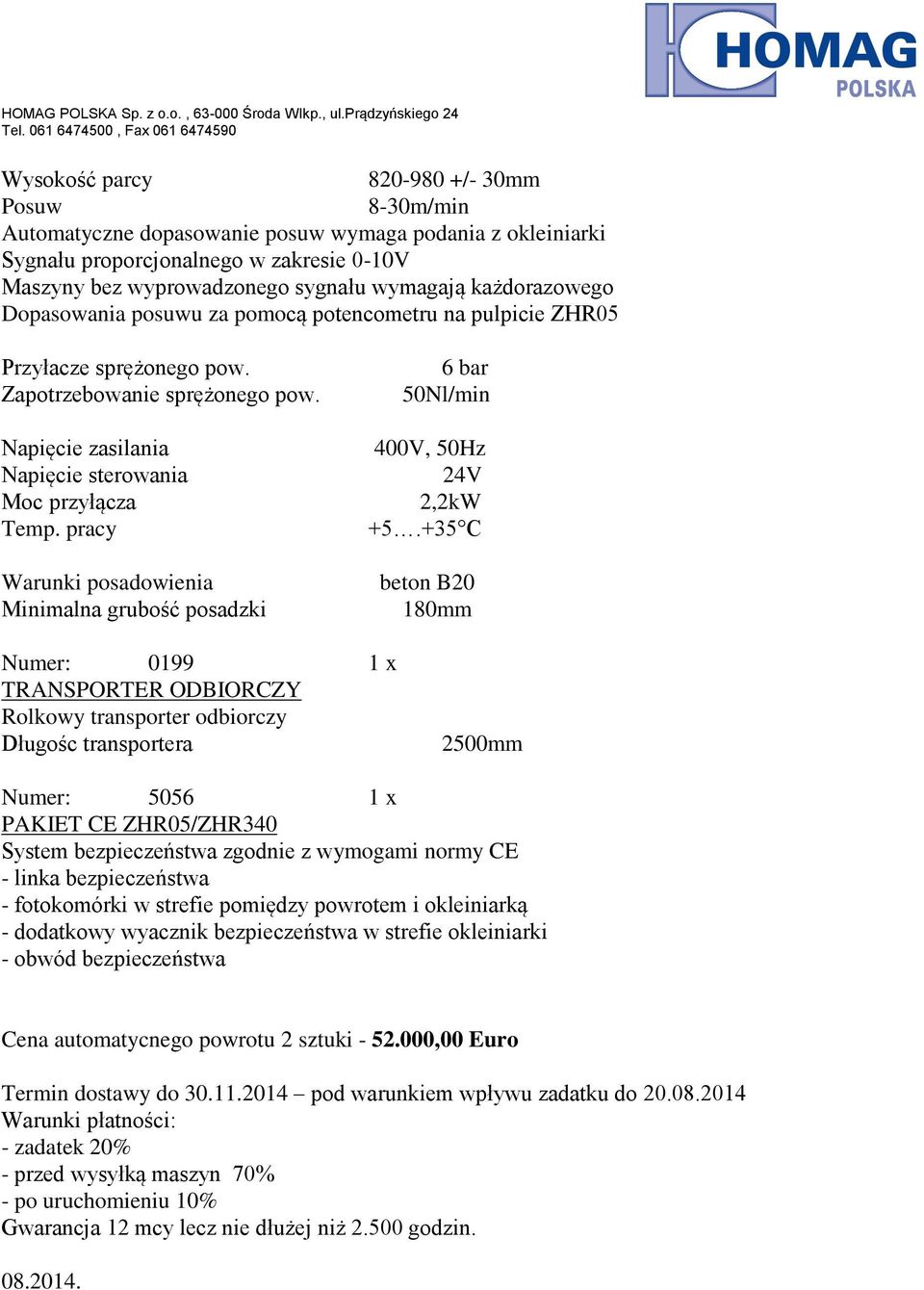

11 Wysokość parcy /- 30mm Posuw 8-30m/min Automatyczne dopasowanie posuw wymaga podania z okleiniarki Sygnału proporcjonalnego w zakresie 0-10V Maszyny bez wyprowadzonego sygnału wymagają każdorazowego Dopasowania posuwu za pomocą potencometru na pulpicie ZHR05 Przyłacze sprężonego pow. Zapotrzebowanie sprężonego pow. Napięcie zasilania Napięcie sterowania Moc przyłącza Temp. pracy Warunki posadowienia Minimalna grubość posadzki 6 bar 50Nl/min 400V, 50Hz 24V 2,2kW C beton B20 180mm Numer: x TRANSPORTER ODBIORCZY Rolkowy transporter odbiorczy Długośc transportera 2500mm Numer: x PAKIET CE ZHR05/ZHR340 System bezpieczeństwa zgodnie z wymogami normy CE - linka bezpieczeństwa - fotokomórki w strefie pomiędzy powrotem i okleiniarką - dodatkowy wyacznik bezpieczeństwa w strefie okleiniarki - obwód bezpieczeństwa Cena automatycnego powrotu 2 sztuki ,00 Euro Termin dostawy do pod warunkiem wpływu zadatku do Warunki płatności: - zadatek 20% - przed wysyłką maszyn 70% - po uruchomieniu 10% Gwarancja 12 mcy lecz nie dłużej niż godzin
