OLIMPIC K 500 JEDNOSTRONNA AUTOMATYCZNA OKLEINIARKA WĄSKICH PŁASZCZYZN

Transkrypt

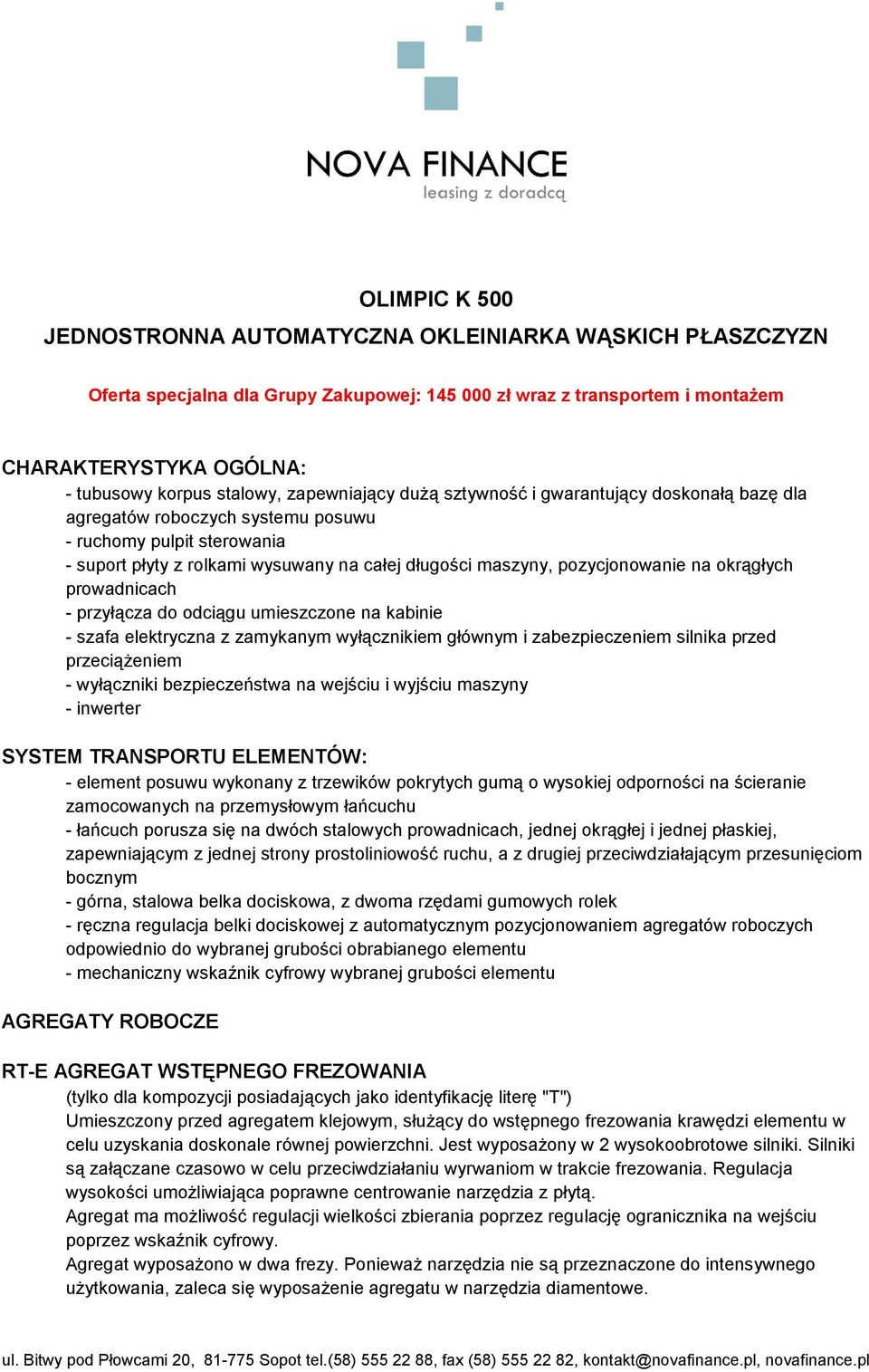

1 OLIMPIC K 500 JEDNOSTRONNA AUTOMATYCZNA OKLEINIARKA WĄSKICH PŁASZCZYZN Oferta specjalna dla Grupy Zakupowej: zł wraz z transportem i montażem CHARAKTERYSTYKA OGÓLNA: - tubusowy korpus stalowy, zapewniający dużą sztywność i gwarantujący doskonałą bazę dla agregatów roboczych systemu posuwu - ruchomy pulpit sterowania - suport płyty z rolkami wysuwany na całej długości maszyny, pozycjonowanie na okrągłych prowadnicach - przyłącza do odciągu umieszczone na kabinie - szafa elektryczna z zamykanym wyłącznikiem głównym i zabezpieczeniem silnika przed przeciążeniem - wyłączniki bezpieczeństwa na wejściu i wyjściu maszyny - inwerter SYSTEM TRANSPORTU ELEMENTÓW: - element posuwu wykonany z trzewików pokrytych gumą o wysokiej odporności na ścieranie zamocowanych na przemysłowym łańcuchu - łańcuch porusza się na dwóch stalowych prowadnicach, jednej okrągłej i jednej płaskiej, zapewniającym z jednej strony prostoliniowość ruchu, a z drugiej przeciwdziałającym przesunięciom bocznym - górna, stalowa belka dociskowa, z dwoma rzędami gumowych rolek - ręczna regulacja belki dociskowej z automatycznym pozycjonowaniem agregatów roboczych odpowiednio do wybranej grubości obrabianego elementu - mechaniczny wskaźnik cyfrowy wybranej grubości elementu AGREGATY ROBOCZE RT-E AGREGAT WSTĘPNEGO FREZOWANIA (tylko dla kompozycji posiadających jako identyfikację literę "T") Umieszczony przed agregatem klejowym, służący do wstępnego frezowania krawędzi elementu w celu uzyskania doskonale równej powierzchni. Jest wyposażony w 2 wysokoobrotowe silniki. Silniki są załączane czasowo w celu przeciwdziałaniu wyrwaniom w trakcie frezowania. Regulacja wysokości umożliwiająca poprawne centrowanie narzędzia z płytą. Agregat ma możliwość regulacji wielkości zbierania poprzez regulację ogranicznika na wejściu poprzez wskaźnik cyfrowy. Agregat wyposażono w dwa frezy. Ponieważ narzędzia nie są przeznaczone do intensywnego użytkowania, zaleca się wyposażenie agregatu w narzędzia diamentowe.

2 AGREGAT KLEJOWY VC/500, PODAWANIE OBRZEŻA I SYSTEM DOCISKU: Zbiornik na klej topliwy z systemem szybkiego podgrzewania i teflonową powłoką w celu łatwego usuwania i wymiany kleju. - nakładanie kleju na płytę za pomocą rolki rozprowadzającej klej - termostat cyfrowy do sterowania temperaturą nakładanego kleju - automatyczne obniżanie temperatury kleju przy czasowym postoju maszyny - urządzenie do automatycznego odzyskiwania niezużytego kleju - automatyczny system podawania obrzeża w paskach rolki dociskowe, pierwsza rolka napędzana ze sprzęgłem, druga i trzecia rolka o kształcie stożkowym, ustawione jedna zbieżnie, a druga rozbieżnie, gwarantują idealne dociśniecie obrzeża do krawędzi elementu. - pneumatyczna regulacja rolek dociskowych - regulacja rolek dociskowych z odczytem cyfrowym - magazynek okleiny w rolce w kształcie talerza o średnicy 780 mm AGREGAT ODCINANIA KOŃCOWEGO K/SEL z dwoma niezależnymi silnikami wysokiej częstotliwości do odcinania przestającego obrzeża z przodu i z tyłu elementu. Uchylne silniki z ręczną regulacją w zakresie od 0 do 150. Agregat może obrabiać ponadto elementy z krawędziami postforming i softforming. Wysoką precyzję cięcia uzyskuje się dzięki przesuwaniu się obu silników na prowadnicach pryzmatycznych. Każdy silnik wyposażono w kopiał dla precyzyjnego ustawienia narzędzia w odniesieniu do punktu cięcia. Agregat zawiera parę frezów piłkowych. "RI/100" UCHYLNY AGREGAT FREZUJĄCY WZDŁUŻNIE do obróbki nadmiaru obrzeża przestającego od góry i od dołu elementu. Wyposażony jest w dwa niezależne silniki wysokiej częstotliwości z ręcznym pochylaniem od Pionowy i poziomy skok silników odbywa się na prowadnicach kulkowych. Każdy silnik wyposażony jest w pionowy kopiał obrotowy i przedni trzewik kopiujący służące precyzyjnemu ustawieniu narzędzia. Dwie pozycje robocze z ręczną regulacją i rewolwerem z 4 ogranicznikami. Agregat posiada frezy proste lub frezy profilowe w zależności od wybranej kompozycji. "ROUND K" AGREGAT FREZUJĄCY NAROŻNIKI tylko dla kompozycji z oznaczeniami R2 Agregat może również pracować jako agregat frezowania wzdłużnego. Umożliwia automatyczne frezowanie narożników bez konieczności zatrzymywania obrabianego elementu. Pozwala na frezowanie narożników po zaokleinowaniu elementu obrzeżem z PVC/ABS do grubości do 3 mm oraz podobną obróbkę wąskich płaszczyzn prostych, zaokleinowanych cienkimi obrzeżami w przypadku elementów wykonanych w technologii postforming i softforming. Operacja frezowania narożników odbywa się w jednym przejściu (każdy bok elementu) bez interwencji ręcznej.

3 Agregat posiada w komplecie: - dwa silniki wysokiej częstotliwości - przednie i pionowe kopiały o utwardzonej i chromowanej powierzchni kontaktowej, zapewniającej najlepszą precyzję wykonania operacji - zmiana obróbki - 2 wstępnie wybierane ustawienia - agregat porusza się na precyzyjnych prowadnicach pryzmatycznych - pneumatyczne odłączenie agregatu z pulpitu sterowniczego - zawiera frezy ED-SYSTEM R=3 mm z trzema zębami - zawiera wysokowydajny króciec odciągowy ED-SYSTEM - maksymalna grubość obrabianego obrzeża wynosi: 3 mm AGREGAT CYKLINUJĄCY Do obróbki wykańczającej obrzeże z PVC/ABS 3 mm. Zapewnia obróbkę wykańczającą bez jakichkolwiek drgań dzięki bardzo sztywnej konstrukcji. Wysoka precyzja uzyskiwana z uwagi na zastosowanie trzewików kopiujących przedniego (z niklowanymi powierzchniami) i obrotowego pionowego dysku kopiującego, które zapewniają dokładne ustawienie noży w stosunku do obrabianej powierzchni. Zespół jest wyposażony w 2 mechaniczne, cyfrowe liczniki i 2 noniusze dla ułatwienia przednich trzewików kopiujących i noży. Agregat wyposażono w parę noży R = 3 mm. AGREGAT POLERUJĄCY SPN z dwoma niezależnymi silnikami do czyszczenia i polerowania krawędzi: - uchylne silniki optymalizują czyszczenie i polerowanie DANE TECHNICZNE : - prędkość posuwu 11 m/min. - grubość robocza przy frezowaniu wzdłużnym 8 55 mm - grubość robocza przy frezowaniu narożników mm - min. wysokość płyty przy obrzeżu 2 mm 0 mm - grubość obrzeża w paskach 0,4-5 mm - maksymalny przekrój obrzeża z rolki 3 x 45 mm - maksymalne przestawanie obrzeża w stosunku do elementu 4 (2 + 2) mm - min. długość elementu przy obrzeżu z rolki 180 mm - min. długość elementu przy obrzeżu w paskach 280 mm - minimalna szerokość elementu przy: obrzeżu z rolki (przy długości 210 mm) 60 mm obrzeżu w paskach (przy długości 210 mm) 100 mm - minimalna długość elementu przy obrzeżu z rolki (przy szerokości 100 mm) 140 mm obrzeżu w paskach (przy szerokości 100 mm) 210 mm

4 - odległość między elementami 800 mm RT-E Agregat wstępnego frezowania - maksymalny przekrój frezowanego materiału 55 mm2 - moc silnika 1,8 kw - obroty narzędzi rpm - średnica wrzeciona 30 mm - średnica narzędzia 100 mm - wysokość narzędzi 63 mm VC/500 Agregat klejowy: - zapotrzebowanie mocy 2,4 kw - pojemność zbiornika około 1,5 kg K/SEL Agregat odcinania końcowego - moc silnika 0,35 kw - ręczne nachylenie RI/1000 Agregat frezowania wzdłużnego - moc silnika (każdy) 0,35 kw - zakres pochylenia (przy RI/100) ROUND K Agregat frezujący narożniki - moc silnika (każdy) 0,55 kw - min-max grubość robocza obrzeża 3 mm SPN Agregat polerujący - moc silnika 0,18 kw - obroty narzędzi rpm Olimpic K 500 T-ER2 ( 45 ) Przepisy bezpieczeństwa (Normy CE) Agregat cykliny płaskiej "RCL" Do obróbki wykańczającej obrzeży z PVC lub ABS. Jest wyposażony w dwa wymienne noże, pionowe, obrotowe kopiały i dmuchawy do czyszczenia narzędzi.

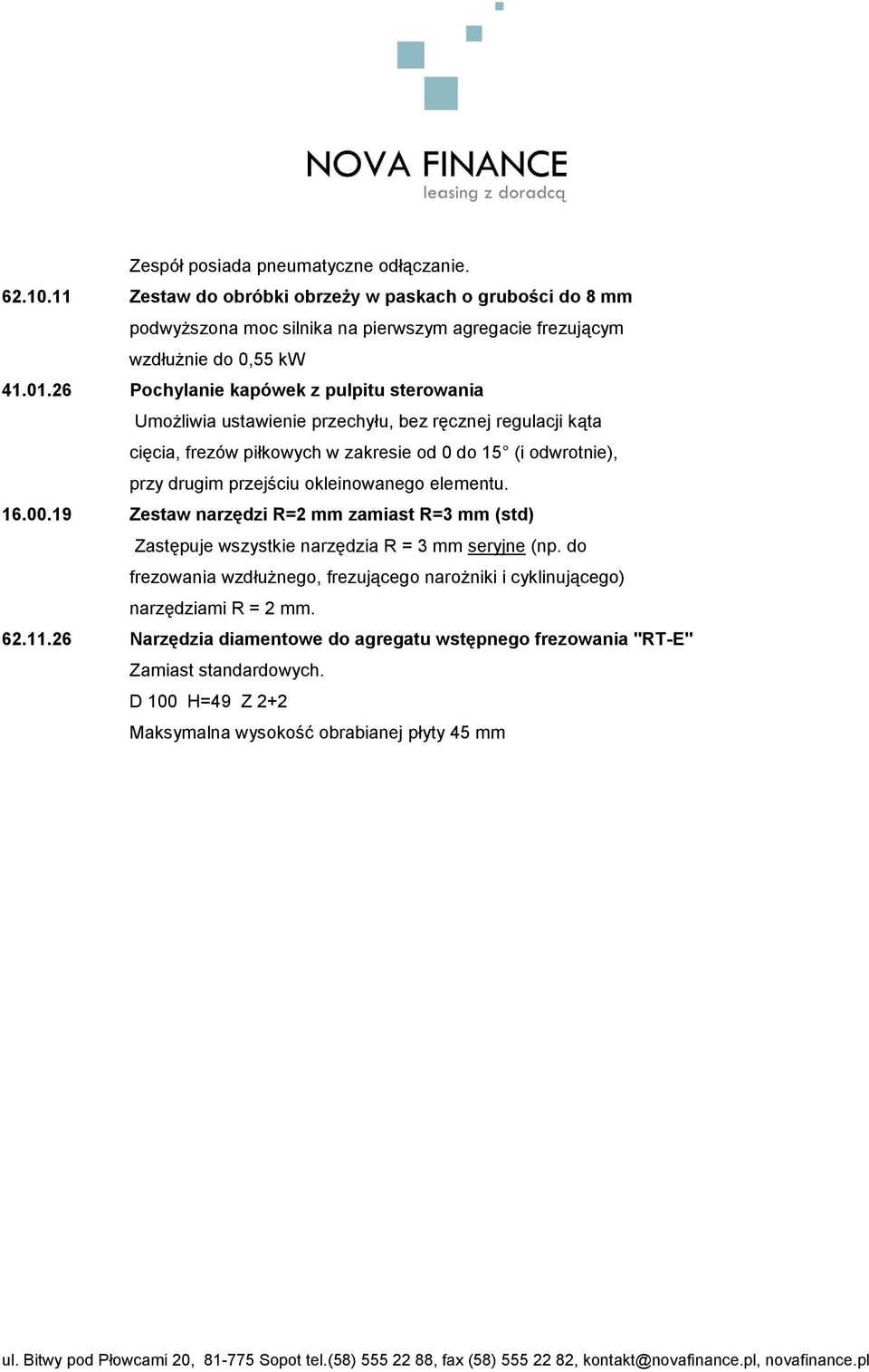

5 Zespół posiada pneumatyczne odłączanie Zestaw do obróbki obrzeży w paskach o grubości do 8 mm podwyższona moc silnika na pierwszym agregacie frezującym wzdłużnie do 0,55 kw Pochylanie kapówek z pulpitu sterowania Umożliwia ustawienie przechyłu, bez ręcznej regulacji kąta cięcia, frezów piłkowych w zakresie od 0 do 15 (i odwrotnie), przy drugim przejściu okleinowanego elementu Zestaw narzędzi R=2 mm zamiast R=3 mm (std) Zastępuje wszystkie narzędzia R = 3 mm seryjne (np. do frezowania wzdłużnego, frezującego narożniki i cyklinującego) narzędziami R = 2 mm Narzędzia diamentowe do agregatu wstępnego frezowania "RT-E" Zamiast standardowych. D 100 H=49 Z 2+2 Maksymalna wysokość obrabianej płyty 45 mm
