1 BUDYNEK BCM BRITISH MOTOR CLUB AUTOMOBILKLUB MOTORYZACJI BRYTYJSKIEJ przy ul. Wawelskiej 3/5 w Warszawie dz. nr ew. 13/3 w obrębie Warszawa Ochota 2.WAW\PB\TOM II PROJEKT BUDOWLANY TOM II PROJEKT KONSTRUKCJI EGZEMPLARZ NR: 1 INWESTOR : JLR POLSKA Sp. z. o. o. Szyszkowa 35/ Warszawa tel fax PROJEKTANT: a-m-p studio sp. z o.o. Siedziba: Piaseczno, ul. Reytana 19A Pracownia: Point House Warszawa, al. Wyścigowa 14 lok.702 Warszawa, maj

2 ZAWARTOŚĆ OPRACOWANIA: Spis treści JLR POLSKA Sp. z. o. o OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT i CEL OPRACOWANIA Ogólny układ konstrukcyjny Założenia projektowe Obciążenia przyjęte w projektowanym obiekcie Warunki gruntowo wodne Zabezpieczenie ścian wykopu Fundamenty Strop nad garażem Strop piętra Konstrukcja dachu Ściany żelbetowe Słupy Schody Rampa zjazdowa Szyby windowe Podstawowe materiały konstrukcyjne Zabezpieczenia i zapobieganie wypadkom... 7 OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE ZEBRANIE OBCIĄŻEŃ OBLICZENIA KONSTRUKCJI DACHU DACH MNIEJSZY ASTON MARTIN GEOMETRIA, OBCIĄŻENIA PŁATEW DŹWIGAR DACH WIĘKSZY JAGUAR GEOMETRIA, OBCIĄŻENIA Płatew Dźwigar STROP NAD PARTREM OBLICZENIA STROPU NAD GARAŻEM Geometria, obciążenia Wyniki obliczeń wytrzymałościowych OBLICZENIA SŁUPÓW OBLICZENIA PŁYTY FUNDAMENTOWEJ Założenia Wyniki obliczeń wytrzymałościowych

3 ZAŁĄCZNIKI PROJEKT ROZBIÓRKI BUDYNKU ISTNIEJĄCEGO SPIS RYSUNKÓW: Nr rysunku Tytuł rysunku Skala K.01. KONSTRUKCJA PŁYTY FUNDAMENTOWEJ 1:50 K.02. KONSTRUKCJA DACHU 1:50 3

4 1.1. PODSTAWA OPRACOWANIA OPIS TECHNICZNY Umowa z Inwestorem. Wytyczne inwestorskie dotyczące standardów inwestycji. Miejscowy Plan Zagospodarowania Przestrzennego Pola Mokotowskiego zatwierdzony Uchwałą nr LVII/1706/2009 z dnia Rady m. st. Warszawy. Aktualna mapa sytuacyjno-wysokościowa terenu do celów projektowych; Inwentaryzacja dendrologiczna wraz z projektem gospodarki drzewostanem opracowana przez Studio- Ogród Ewa Mikulska ze stycznia 2015 Opinia geotechniczna z lutego 2015 wykonana przez ZBG Geotest Wielobranżowy projekt koncepcyjny (WPK) autorstwa a-m-p studio Sp. z o.o., opracowany w lutym 2015r. NORMY: PN-EN 1990:2004 Eurokod Podstawy projektowania konstrukcji PN-EN :2004 Eurokod 1: Oddziaływanie na konstrukcje Część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN :2007 Eurokod 1: Oddziaływanie na konstrukcje Część 1-6: Oddziaływania ogólne Oddziaływania w czasie wykonywania konstrukcji PN-EN :2005 PN-EN :2008 PN-EN :2010 Eurokod 1: Oddziaływanie na konstrukcje Część 1-3: Oddziaływania ogólne Obciążenie śniegiem Eurokod 1: Oddziaływanie na konstrukcje Część 1-3: Oddziaływania ogólne Obciążenia wiatru Eurokod 5: Projektowanie konstrukcji drewnianych Część 1-1: Reguły ogólne i reguły dotyczące budynków PN-81-B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-EN :2005 PN-EN :2008 PN-EN :2008 PN-EN : PRZEDMIOT i CEL OPRACOWANIA Eurokod 1: Oddziaływanie na konstrukcje Część 1-3: Oddziaływania ogólne Obciążenie śniegiem Eurokod 1: Oddziaływanie na konstrukcje Część 1-3: Oddziaływania ogólne Obciążenia wiatru Eurokod 2. Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków Eurokod 6 Projektowanie konstrukcji murowych Częsć 1-1: Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych Przedmiotem opracowania jest Projekt Budowlany (PB) dla planowanej inwestycji budynku Automobilklubu Samochodów Brytyjskich z garażem podziemnym - zlokalizowanej na działce nr ew. 13/3 w obrębie przy ul. Wawelskiej 3/5 w dzielnicy Warszawa Ochota. Celem sporządzenia PB jest stworzenie dokumentacji umożliwiającej uzyskanie pozwolenia na budowę, uwzględniającej zapisy Miejscowego Planu Zagospodarowania Przestrzennego Pola Mokotowskiego dla w/w działki, techniczne warunki przyłączenia mediów i obowiązujące uregulowania prawne oraz wymogi Inwestora w zakresie standardów budowlanych projektowanego obiektu. Po uzyskaniu decyzji o pozwoleniu na budowę PB będzie stanowił podstawę do opracowania Wielobranżowego Projektu Wykonawczego (WPW) służącego do celu realizacji inwestycji. 4

5 1.3. Ogólny układ konstrukcyjny. Układ konstrukcyjny z żelbetowymi słupami i ścianami nośnymi. Konstrukcja stropu nad parterem żelbetowa prefabrykowana, w rejonie klatki schodowej żelbetowy strop monolityczny. Konstrukcja dachu stalowa, w części żelbetowy monolityczny. Posadowienie bezpośrednie na płycie fundamentowej. Warunki gruntowo wodne pozwalają na posadowienie bezpośrednie Założenia projektowe. Projekt składa się z dwu kondygnacji nadziemnych i kondygnacji podziemnej garażu. Strop nad parterem z przeznaczeniem biurowym. Poziom garażu jest typowym układem płytowo słupowym. Strop opiera się na punktowych i liniowych podporach, które stanowią odpowiednio słupy i ściany żelbetowe. Podstawowe rozpiętości garażu to: 4,20; 5,60; 6,30m. Strop nad parterem wykonany w postaci prefabrykowanych, sprężonych płyt żelbetowych. Płyty kanałowe oparte na krótkich wspornikach ścian żelbetowych i belkach klatki schodowej. Płyty w zależności od rozpiętości wysokości 20, 32, 40 cm. Podstawowe rozpiętości obliczeniowe stropów prefabrykowanych to: 3,90; 11,20;10,40; 15,50 m. Konstrukcję parteru stanowią ściany żelbetowe, które stanowią równocześnie podparcie stalowej konstrukcji dachu. Słupy żelbetowe parteru stanowią podparcie dla projektowanego stropu nad parterem. Projektuje konstrukcję nośną dachu jako układ płatwi opartych na dźwigarach głównych opartych na zewnętrznych ścianach żelbetowych. W części obciążonej urządzeniami dachowymi żelbetowy monolityczny grubości 20cm. Nad kotłownią dach lekki stalowy. Ściany murowane nie stanowią konstrukcji nośnej budynku Obciążenia przyjęte w projektowanym obiekcie. obciążenia stałe zgodne z warunkami i materiałami projektowanego obiektu; obciążenia technologiczne zgodnie z PN-EN; obciążenia zmienne zgodne z PN-EN. obciążenie śniegiem: II strefa obciążenia śniegiem, obciążenie wiatrem: I strefa obciążenia wiatrem Warunki gruntowo wodne. W celu określenia warunków gruntowo wodnych wykonano badania gruntu na działce w lutym 2015 roku. Na ich podstawie dokonano analizy posadowienia. Woda gruntowa występuje w dwóch poziomach wodonośnych. Pierwszy poziom wodonośny o zwierciadle napiętym stabilizuje się na głębokości m ppt. tj. na rzędnych m np. 0 Wisły. Woda gruntowa występuje poniżej projektowanego posadowienia fundamentów. Drugi poziom wodonośny o charakterze swobodnym występuje w piaskach poniżej glin piaszczystych na głębokości m ppt. tj. na rzędnej m n.p. 0 Wisły. Możliwe jest okresowe podnoszenie się wody o około 0.7 metra. Jak wynika z dokumentacji archiwalnej [2.13] wody gruntowej na sąsiednim terenie do głębokości 3.0 m ppt. nie nawiercono. W podłożu poniżej gruntów nasypowych występujących do głębokości 2.20 m ppt. oraz plastycznych gruntów spoistych zalegających lokalnie do głębokości 3.00 m ppt. znajdują się grunty nośne przydatne dla budownictwa. Możliwe jest bezpośrednie posadowienie fundamentów. Na projektowanej rzędnej posadowienia tj m n.p. 0 Wisły występują gliny piaszczyste i gliny twardoplastyczne, o stopniu plastyczności IL=0.20. Próba wody w stosunku do betonu i żelbetu wykazuje wartość agresywności w całym zakresie normowych wskaźników niższą niż przyjęte dla klasy - XA1 (EN 206-1; 2003). Należy chronić dno wykopu przed wpływem warunków atmosferycznych /opady, przemarzanie/. Ostatnie 10 centymetrów wykopów należy wykonać ręcznie lub koparkami wyposażonymi w gładkie łyżki tak, aby nie nastąpiło rozluźnienie gruntu w dnie wykopu. Należy zlecić stały nadzór geotechniczny w czasie wykonywania prac ziemnych i fundamentowych Zabezpieczenie ścian wykopu. Przed przystąpieniem do robót ziemnych należy wykonać zabezpieczenie ścian wykopu. Zakłada się, że zabezpieczenie będzie wykonane w postaci stalowej ścinaki szczelnej typu larsen z wyporami pośrednimi. 5

6 1.8. Fundamenty. Projektuje się posadowienie bezpośrednie na płycie fundamentowej. Płyta grubości 40cm wylewna na mokro z betonu C30/37 W8, zbrojona krzyżowo stalą AIIIN. Pod płytą fundamentową należy wykonać warstwę z chudego betonu C8/ Strop nad garażem. Projektuje się płytę grubości 26cm wylewną na mokro z betonu C30/37, zbrojona krzyżowo stalą AIIIN Strop piętra. Projektuje się strop z żelbetowych, prefabrykowanych płyt sprężonych w zależności od rozpiętości, grubości 20, 32, 40 cm. Płyty dobrano na podstawie katalogu firmy CONSOLIS. Dopuszcza się zastosowanie płyt stropowych innej firmy o identycznych lub lepszych parametrach. Płyty opierać się będą na krótkich wspornikach ścian żelbetowych i monolitycznych belkach klatki schodowej. Beton szczelinowy, wylewek C30/37, zbrojony krzyżowo stalą AIIIN Konstrukcja dachu. Projektuje się konstrukcję nośną wykonaną z profili dwuteowych walcowanych na gorąco: Płatwie IPE220 Dźwigary główne HEA600, HEB700 i HEB800. Stal profilowa S355. Nad pomieszczeniami technicznymi projektuje się strop żelbetowy grubości 20cm wylewany na mokro z betonu C30/37, zbrojony krzyżowo stalą AIIIN Ściany żelbetowe. Projektuje się ściany żelbetowe wylewane na mokro z betonu C30/37 i zbrojone stalą AIIIN. Ściany bezpośrednio stykające się z gruntem wykonać z betonu wodoszczelnego W Słupy. Projektuje się słupy żelbetowe o wymiarach 40x40cm wylewane na mokro z betonu C30/37 i zbrojony stalą AIIIN Schody. Z poziomu garażu na poziom zera budynku, projektuje się schody trzybiegowe monolityczne żelbetowe wylewane na mokro z betonu C30/37 i zbrojony stalą AIIIN. Z zera budynku na strop wyższej kondygnacji projektuje się schody trzybiegowe w konstrukcji stalowej. Elementami nośnymi są belki stalowe wykonane z rur prostokątnych Rpr 120x200x8. Stal profilowa S Rampa zjazdowa. Projektuje się rampę zjazdową do garażu wykonaną jako żelbetową grubości 25cm wylewaną na mokro z betonu C30/37 W8 i zbrojoną stalą AIIIN Szyby windowe. Projektuje się dwa szyby windowe. Szyb z poziomu garażu projektuje się do poziomu zera budynku jako żelbetowy wylewany na mokro z betonu C30/37 i zbrojoną stalą AIIIN. Szyb z poziomu parteru projektuje się jako żelbetowy wylewany na mokro z betonu C30/37 i zbrojoną stalą AIIIN. Ściana frontowa z drzwiami nienośna wykonana wg wytycznych architektonicznych (pełne przeszklenie) Podstawowe materiały konstrukcyjne. Beton: C30/37 (W8) C30/37 Stal zbrojeniowa AIIIN Stal profilowa S355 Elektrody ER 1.46 Śruby klasy 8.8 Beton pokładowy C8/10. 6

7 1.18. Zabezpieczenia i zapobieganie wypadkom Wykonawca zobowiązany jest do przestrzegania przepisów bezpieczeństwa obowiązujących w Polsce. Powinien w szczególności: podporządkować się wszystkim przepisom, zapewniającym bezpieczeństwo na placu budowy, drogach publicznych i prywatnych, postawić strażników przy wszystkich robotach prowadzonych na drodze publicznej, nie załadowywać samochodów ciężarowych na drodze publicznej, za wyjątkiem uzyskania specjalnej na to zgody, dostarczyć i zamontować drogowe znaki bezpieczeństwa przy wyjazdach z placu budowy, po uzyskaniu zezwolenia wydanego przez odpowiedni urząd administracyjny, Wykonawca jest odpowiedzialny za wszystkie zaistniałe wypadki od daty uzyskania pozwolenia na rozpoczęcie robót. UWAGI KOŃCOWE Prace prowadzić pod nadzorem osoby uprawnionej. Roboty budowlane wykonać zgodnie z projektem, pozwoleniem na budowę, obwiązującymi normami i przepisami techniczno budowlanymi, zasadami sztuki budowlanej oraz przepisami BHP. Roboty wykonywać we współpracy z geodetą i geotechnikiem. Opracował: Mariusz NIESTĘPSKI Projektował: Sprawdził: mgr inż. Piotr KAMIŃSKI upr. nr PDL/0092/POOK/10 mgr inż. Marcin POLAK upr. nr LUB/0202/POOK/13 7

8 OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE Obliczeń dokonano za pomocą Autodesk Robot Structural Analysis Professional ZEBRANIE OBCIĄŻEŃ P-04 Posadzka parteru (pomieszczenie ogrzewane ASTON MARTIN) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Płytki kamienne klejone - TRAWERTYN 0,945 1,35 1, ,00 Szlichta zbrojona siatką 3,500 1,35 4, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,032 1,35 0, Folia PE 0,015 1,35 0, ,00 Strop żelbetowy 6,500 1,1 7,150 RAZEM STAŁE 4,507 6,084 RAZEM STAŁE+CIĘŻAR WŁASNY 11,007 13,234 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie ruchu i parkowania dla pojazdów średnich (kategoria G) 5,000 1,5 7,500 P-05 Posadzka parteru (pomieszczenie ogrzewane JAGUAR) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN :2004 płytki podłogowe klejone takie jak VERSAFLEX, PORCELANOSA, 1. 1,50 SOLUS 0,390 1,35 0, ,00 Szlichta zbrojona siatką 3,750 1,35 5, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,032 1,35 0, Folia PE 0,015 1,35 0, ,00 Strop żelbetowy 6,500 1,1 7,150 RAZEM STAŁE 4,202 5,672 RAZEM STAŁE+CIĘŻAR WŁASNY 10,702 12,822 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie ruchu i parkowania dla pojazdów średnich (kategoria G) 5,000 1,5 7,500 P-06 Posadzka parteru (pomieszczenie ogrzewane klubowe) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Wykładzina dywanowa z włókien polamidowych na kleju 0,390 1,35 0, ,00 Szlichta zbrojona siatką 1,750 1,35 2, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,068 1,35 0, Folia PE 0,015 1,35 0, ,00 Strop żelbetowy 6,500 1,1 7,150 RAZEM STAŁE 2,238 3,021 RAZEM STAŁE+CIĘŻAR WŁASNY 8,738 10,171 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 P-07 Posadzka parteru (pomieszczenie ogrzewane/mokre) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN :2004 płytki podłogowe klejone takie jak VERSAFLEX, PORCELANOSA, 1. 1,50 SOLUS 0,390 1,35 0, izolacja p. wilgociowa w płynie 0,015 1,35 0, ,00 Szlichta zbrojona siatką 1,750 1,35 2, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,068 1,35 0, Folia PE 0,015 1,35 0, ,00 Strop żelbetowy 6,500 1,1 7,150 RAZEM STAŁE 2,253 3,041 RAZEM STAŁE+CIĘŻAR WŁASNY 8,753 10,191 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 P-08 Posadzka piętra (pomieszczenie ogrzewane komunikacja) Grubość Obciążenie Obciążenie obliczeniowe L.p. warstwy Warstwa charakterystyczne Współczynnik f [cm] [kn/m 2 ] [kn/m 2 ] 8

9 Obciążenia stałe wg PN - EN :2004 płytki podłogowe klejone takie jak VERSAFLEX, PORCELANOSA, 1. 1,50 SOLUS 0,390 1,35 0, ,50 Szlichta 1,080 1,35 1, Folia PE 0,015 1,35 0, ,00 Styropian EPS ,014 1,35 0, Folia PE 0,015 1,35 0, ,00 płyta żelbetowa 4,500 1,1 4, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 1,514 2,043 RAZEM STAŁE+CIĘŻAR WŁASNY 6,764 8,006 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 P-09 Posadzka piętra (pomieszczenie ogrzewane klubowe JAGUAR/ASTON MARTIN) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Wykładzina dywanowa z włókien polamidowych na kleju 0,390 1,35 0, ,50 Slichta zbrojona siatką 1,125 1,35 1, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,014 1,35 0, Folia PE 0,015 1,35 0, ,00 prefabrykowany strop z płyt sprężonych 4,200 1,1 4, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 2,279 6,724 RAZEM STAŁE+CIĘŻAR WŁASNY 6,509 7,736 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 P-09b Posadzka piętra (pomieszczenie ogrzewane klubowe JAGUAR) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Wykładzina dywanowa z włókien polamidowych na kleju 0,390 1,35 0, ,50 Slichta zbrojona siatką 1,125 1,35 1, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,014 1,35 0, Folia PE 0,015 1,35 0, ,00 prefabrykowany strop z płyt sprężonych 4,800 1,1 5, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 2,279 7,384 RAZEM STAŁE+CIĘŻAR WŁASNY 7,109 8,396 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 P-10 Posadzka piętra (pomieszczenie ogrzewane klubowe mokre JAGUAR) Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN :2004 płytki podłogowe klejone takie jak VERSAFLEX, PORCELANOSA, 1. 1,50 SOLUS 0,390 1,35 0, Izolacja w płynie 0,015 1,35 0, ,50 Slichta zbrojona siatką 1,125 1,35 1, Folia PE 0,015 1,35 0, ,00 Styropian EPS 200 0,014 1,35 0, Folia PE 0,015 1,35 0, ,00 prefabrykowany strop z płyt sprężonych 4,800 1,1 5, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 2,324 3,137 RAZEM STAŁE+CIĘŻAR WŁASNY 7,124 8,417 Obciążenia zmienne technologicznie wg PN - EN : Powierzchnie, na których mogą gromadzić się ludzie (kategoria C1) 3,000 1,5 4, Ścianki działowe 0,750 1,5 1,125 9

10 P-14 Schody - biegi schodowe Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Płytki klejone gresowe 0,390 1,35 0, Stopnie 1,350 1,35 1, ,00 płyta żelbetowa 2,250 1,1 2,475 RAZEM STAŁE 1,740 2,349 RAZEM STAŁE+CIĘŻAR WŁASNY 3,990 4,824 Obciążenia zmienne technologicznie wg PN - EN : Schody (kategoria C1) 4,000 1,5 6,000 P-14 Schody - spoczniki Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,50 Płytki klejone gresowe 0,390 1,35 0, ,00 płyta żelbetowa 2,250 1,1 2,475 RAZEM STAŁE 0,390 0,527 RAZEM STAŁE+CIĘŻAR WŁASNY 2,640 3,002 Obciążenia zmienne technologicznie wg PN - EN : Schody (kategoria C1) 4,000 1,5 6,000 P-15 Dach nad pomieszczeniami ogrzewanymi Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,00 Żwir 1,050 1,35 1, x papa 0,200 1,35 0, ,00 Styropian ekstrudowany spadkowy 0,054 1,35 0, ,00 Styropian ekstrudowany 0,090 1,35 0, blacha trapezowa 0,100 1,35 0, Belki stalowe 1,000 1,1 1, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 2,244 3,029 RAZEM STAŁE+CIĘŻAR WŁASNY 3,244 4,129 Obciążenia zmienne technologicznie wg PN - EN :2004 Dachy bez dostępu, z wyjątkiem zwykłego utrzymania i napraw (kategoria 9. H) 0,500 1,5 0,750 P-15b Dach nad pomieszczeniami ogrzewanymi Grubość Obciążenie L.p. warstwy Warstwa charakterystyczne Współczynnik f Obciążenie obliczeniowe [cm] [kn/m 2 ] [kn/m 2 ] Obciążenia stałe wg PN - EN : ,00 Żwir 1,050 1,35 1, x papa 0,200 1,35 0, ,00 Styropian ekstrudowany spadkowy 0,054 1,35 0, ,00 Styropian ekstrudowany 0,090 1,35 0, ,00 płyta żelbetowa 5,000 1,35 6, Sufit podwieszany z płyt g-k na stelażu + przestrzeń instalacyjna 0,750 1,35 1,013 RAZEM STAŁE 2,144 2,894 RAZEM STAŁE+CIĘŻAR WŁASNY 7,144 9,644 Obciążenia zmienne technologicznie wg PN - EN :2004 Dachy bez dostępu, z wyjątkiem zwykłego utrzymania i napraw (kategoria 8. H) 0,500 1,5 0, OBLICZENIA KONSTRUKCJI DACHU 10

11 2.1. DACH MNIEJSZY ASTON MARTIN GEOMETRIA, OBCIĄŻENIA Widok - Przypadki: 2 (STA2) 1 11

12 Widok - Przypadki: 3 (EKSP1) 1 Widok - Przypadki: 4 (SN1) 1 Widok - Przypadki: 5 (WIATR1) 1 12

13 Widok - Przypadki: 5 (WIATR1) 2 KOMBINACJE OBCIĄŻEŃ SGN/\t1 1* * * * *0.90 SGN/\t2 1* * * *0.90 SGN/\t3 1* * * *0.75 SGN/\t4 1* * *1.05 SGN/\t5 1* * * *0.90 SGN/\t6 1* * *0.90 SGN/\t7 1* * *0.75 SGN/\t8 1* *1.35 SGN/\t9 1* * * * *0.90 SGN/\t10 1* * * *0.90 SGN/\t11 1* * * *0.75 SGN/\t12 1* * *1.05 SGN/\t13 1* * * *0.90 SGN/\t14 1* * *0.90 SGN/\t15 1* * *0.75 SGN/\t16 1* *1.00 SGN/\t17 1* * * * *0.90 SGN/\t18 1* * * *0.90 SGN/\t19 1* * * *0.75 SGN/\t20 1* * *1.05 SGN/\t21 1* * * *0.90 SGN/\t22 1* * *0.90 SGN/\t23 1* * *0.75 SGN/\t24 1* *1.35 SGN/\t25 1* * * * *0.90 SGN/\t26 1* * * *0.90 SGN/\t27 1* * * *0.75 SGN/\t28 1* * *1.05 SGN/\t29 1* * * *0.90 SGN/\t30 1* * *0.90 SGN/\t31 1* * *0.75 SGN/\t32 1* *1.00 SGN/\t33 1* * * * *0.90 SGN/\t34 1* * * *0.90 SGN/\t35 1* * * *0.75 SGN/\t36 1* * *1.50 SGN/\t37 1* *1.15 SGN/\t38 1* * * * *0.90 SGN/\t39 1* * * *0.90 SGN/\t40 1* * * *0.75 SGN/\t41 1* * *1.50 SGN/\t42 1* *1.00 SGN/\t43 1* * * * *0.90 SGN/\t44 1* * * *0.90 SGN/\t45 1* * * *0.75 SGN/\t46 1* * *1.50 SGN/\t47 1* *1.15 SGN/\t48 1* * * * *0.90 SGN/\t49 1* * * *0.90 SGN/\t50 1* * * *0.75 SGN/\t51 1* * *1.50 SGN/\t52 1* *

14 SGN/\t53 1* * * * *1.50 SGN/\t54 1* * * *1.50 SGN/\t55 1* * * *1.50 SGN/\t56 1* * *1.50 SGN/\t57 1* * * * *1.50 SGN/\t58 1* * * *1.50 SGN/\t59 1* * * *1.50 SGN/\t60 1* * *1.50 SGN/\t61 1* * * * *1.50 SGN/\t62 1* * * *1.50 SGN/\t63 1* * * *1.50 SGN/\t64 1* * *1.50 SGN/\t65 1* * * * *1.50 SGN/\t66 1* * * *1.50 SGN/\t67 1* * * *1.50 SGN/\t68 1* * *1.50 SGN/\t69 1* * * * *0.90 SGN/\t70 1* * * *1.50 SGN/\t71 1* * * *0.90 SGN/\t72 1* * *1.50 SGN/\t73 1* * * * *0.90 SGN/\t74 1* * * *1.50 SGN/\t75 1* * * *0.90 SGN/\t76 1* * *1.50 SGN/\t77 1* * * * *0.90 SGN/\t78 1* * * *1.50 SGN/\t79 1* * * *0.90 SGN/\t80 1* * *1.50 SGN/\t81 1* * * * *0.90 SGN/\t82 1* * * *1.50 SGN/\t83 1* * * *0.90 SGN/\t84 1* * *1.50 SGU:CHR/\t1 1* * * * *0.60 SGU:CHR/\t2 1* * * *0.60 SGU:CHR/\t3 1* * * *0.50 SGU:CHR/\t4 1* * *1.00 SGU:CHR/\t5 1* *1.00 SGU:CHR/\t6 1* * * * *1.00 SGU:CHR/\t7 1* * * *1.00 SGU:CHR/\t8 1* * * *1.00 SGU:CHR/\t9 1* * *1.00 SGU:CHR/\t10 1* * * * *0.60 SGU:CHR/\t11 1* * * *1.00 SGU:CHR/\t12 1* * * *0.60 SGU:CHR/\t13 1* * *1.00 SGU:FRE/\t14 1* * *0.50 SGU:FRE/\t15 1* *1.00 SGU:FRE/\t16 1* * * *0.20 SGU:FRE/\t17 1* * *0.20 SGU:FRE/\t18 1* * * *0.20 SGU:FRE/\t19 1* * *0.20 SGU:QPR/\t20 1* * *0.30 SGU:QPR/\t21 1* *1.00 SGU:CHR/\t1 1* * * * *0.60 SGU:CHR/\t2 1* * * *0.60 SGU:CHR/\t3 1* * * *0.50 SGU:CHR/\t4 1* * *1.00 SGU:CHR/\t5 1* *1.00 SGU:CHR/\t6 1* * * * *1.00 SGU:CHR/\t7 1* * * *1.00 SGU:CHR/\t8 1* * * *1.00 SGU:CHR/\t9 1* * *1.00 SGU:CHR/\t10 1* * * * *0.60 SGU:CHR/\t11 1* * * *1.00 SGU:CHR/\t12 1* * * *0.60 SGU:CHR/\t13 1* * *1.00 SGU:FRE/\t1 1* * *0.50 SGU:FRE/\t2 1* *1.00 SGU:FRE/\t3 1* * * *0.20 SGU:FRE/\t4 1* * *0.20 SGU:FRE/\t5 1* * * *0.20 SGU:FRE/\t6 1* * *0.20 SGU:QPR/\t1 1* * *0.30 SGU:QPR/\t2 1* *1.00 SPEC/\t1 1* * *0.50 SPEC/\t2 1* *

15 SPEC/\t3 1* * * *0.20 SPEC/\t4 1* * *0.20 SPEC/\t5 1* * * *0.20 SPEC/\t6 1* * *0.20 Widok - Deformacja;Def.dokładna; Przypadki: 10 (SGU+) Widok - Siły reakcji(kn); Przypadki: 7 (SGN+) PŁATEW NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 SGN /70/ 1* * * *1.50 MATERIAŁ: S 355 ( S 355 ) fy = MPa PARAMETRY PRZEKROJU: IPE 220 h=22.0 cm gm0=1.00 gm1=1.00 b=11.0 cm Ay=22.92 cm2 Az=15.91 cm2 Ax=33.40 cm2 tw=0.6 cm Iy= cm4 Iz= cm4 Ix=9.10 cm4 tf=0.9 cm Wply= cm3 Wplz=58.11 cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My,Ed = kn*m My,pl,Rd = kn*m My,c,Rd = kn*m Vz,Ed = 2.65 kn Vz,c,Rd = kn 15

16 Mb,Rd = kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 1.00 Mcr = kn*m Krzywa,LT - b XLT = 0.37 Lcr,upp=4.80 m Lam_LT = 1.64 fi,lt = 1.72 XLT,mod = 0.37 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: My,Ed/My,c,Rd = 0.28 < 1.00 (6.2.5.(1)) Vz,Ed/Vz,c,Rd = 0.01 < 1.00 (6.2.6.(1)) Kontrola stateczności globalnej pręta: My,Ed/Mb,Rd = 0.75 < 1.00 ( (1)) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.0 cm < uy max = L/ = 2.4 cm Decydujący przypadek obciążenia: 1 STA1 uz = 0.9 cm < uz max = L/ = 2.4 cm Decydujący przypadek obciążenia: 9 SGU /11/ 1* * * *1.00 Zweryfikowano Zweryfikowano Przemieszczenia Nie analizowano Profil poprawny!!! DŹWIGAR NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. TYP ANALIZY: Weryfikacja prętów OBCIĄŻENIA: Decydujący przypadek obciążenia: 6 SGN /3/ 1* * * *0.75 MATERIAŁ: S 355 ( S 355 ) fy = MPa PARAMETRY PRZEKROJU: HEA 600 h=59.0 cm gm0=1.00 gm1=1.00 b=30.0 cm Ay= cm2 Az=92.75 cm2 Ax= cm2 tw=1.3 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=2.5 cm Wply= cm3 Wplz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My,Ed = kn*m My,pl,Rd = kn*m My,c,Rd = kn*m Vz,Ed = 0.22 kn Vz,c,Rd = kn Mb,Rd = kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 1.00 Mcr = kn*m Krzywa,LT - b XLT = 0.42 Lcr,upp=11.05 m Lam_LT = 1.52 fi,lt = 1.55 XLT,mod = 0.42 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: My,Ed/My,c,Rd = 0.18 < 1.00 (6.2.5.(1)) Vz,Ed/Vz,c,Rd = 0.00 < 1.00 (6.2.6.(1)) Kontrola stateczności globalnej pręta: My,Ed/Mb,Rd = 0.44 < 1.00 ( (1)) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.0 cm < uy max = L/ = 5.5 cm Zweryfikowano Decydujący przypadek obciążenia: 1 STA1 uz = 1.2 cm < uz max = L/ = 5.5 cm Zweryfikowano Decydujący przypadek obciążenia: 9 SGU /11/ 1* * * *

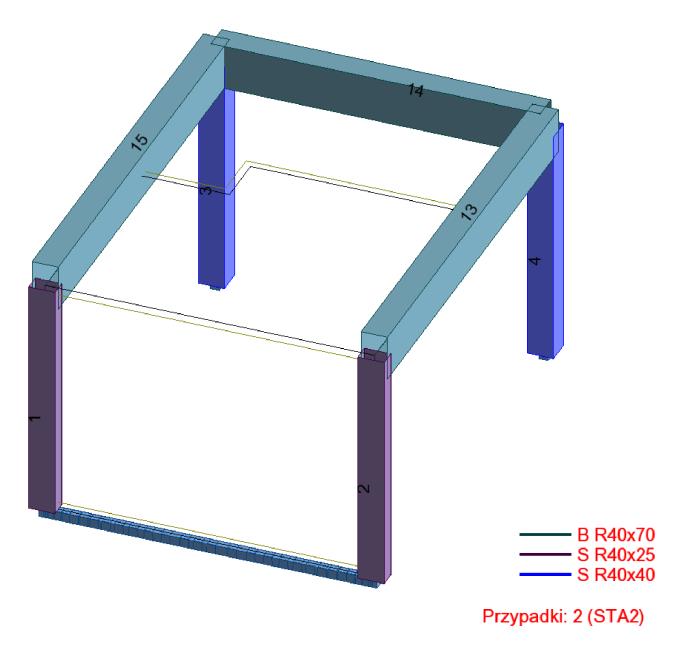

17 Przemieszczenia Nie analizowano Profil poprawny!!! 2.2. DACH WIĘKSZY JAGUAR GEOMETRIA, OBCIĄŻENIA Widok - Przypadki: 1 (STA1) 1 Widok - Przypadki: 2 (STA2) 17

18 Widok - Przypadki: 3 (EKSP1) Widok - Przypadki: 4 (SN1) Widok - Przypadki: 5 (WIATR1) Ciężar własny jest generowany przez program automatycznie 18

19 Widok - Deformacja; Przypadki: 11 (SGU+) Widok - Siły reakcji(kn); Przypadki: 8 (SGN+) Płatew NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. OBCIĄŻENIA: Decydujący przypadek obciążenia: 2 STA2 MATERIAŁ: S 355 ( S 355 ) fy = MPa PARAMETRY PRZEKROJU: IPE 220 h=22.0 cm gm0=1.00 gm1=1.00 b=11.0 cm Ay=22.92 cm2 Az=15.91 cm2 Ax=33.40 cm2 tw=0.6 cm Iy= cm4 Iz= cm4 Ix=9.10 cm4 tf=0.9 cm Wply= cm3 Wplz=58.11 cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My,Ed = kn*m My,pl,Rd = kn*m My,c,Rd = kn*m Mb,Rd = kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 1.00 Mcr = kn*m Krzywa,LT - b XLT = 0.32 Lcr,upp=5.60 m Lam_LT = 1.77 fi,lt = 1.91 XLT,mod = 0.32 FORMUŁY WERYFIKACYJNE: 19

20 Kontrola wytrzymałości przekroju: My,Ed/My,c,Rd = 0.22 < 1.00 (6.2.5.(1)) Kontrola stateczności globalnej pręta: My,Ed/Mb,Rd = 0.68 < 1.00 ( (1)) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.0 cm < uy max = L/ = 2.8 cm Decydujący przypadek obciążenia: 2 STA2 uz = 1.2 cm < uz max = L/ = 2.8 cm Decydujący przypadek obciążenia: 2 STA2 Zweryfikowano Zweryfikowano Przemieszczenia Nie analizowano Profil poprawny!!! Dźwigar NORMA: PN-EN :2006/AC:2009, Eurocode 3: Design of steel structures. OBCIĄŻENIA: Decydujący przypadek obciążenia: 2 STA2 MATERIAŁ: S 355 ( S 355 ) fy = MPa PARAMETRY PRZEKROJU: HEB 700 h=70.0 cm gm0=1.00 gm1=1.00 b=30.0 cm Ay= cm2 Az= cm2 Ax= cm2 tw=1.7 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=3.2 cm Wply= cm3 Wplz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: My,Ed = kn*m My,pl,Rd = kn*m My,c,Rd = kn*m Vz,Ed = kn Vz,T,Rd = kn Mb,Rd = kn*m Tt,Ed = 0.03 kn*m KLASA PRZEKROJU = 1 PARAMETRY ZWICHRZENIOWE: z = 0.00 Mcr = kn*m Krzywa,LT - c XLT = 1.00 Lcr,upp=2.30 m Lam_LT = 0.36 fi,lt = 0.54 XLT,mod = 1.00 FORMUŁY WERYFIKACYJNE: Kontrola wytrzymałości przekroju: My,Ed/My,c,Rd = 0.19 < 1.00 (6.2.5.(1)) Vz,Ed/Vz,T,Rd = 0.00 < 1.00 ( ) Tau,ty,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Tau,tz,Ed/(fy/(sqrt(3)*gM0)) = 0.00 < 1.00 (6.2.6) Kontrola stateczności globalnej pręta: My,Ed/Mb,Rd = 0.19 < 1.00 ( (1)) PRZEMIESZCZENIA GRANICZNE Ugięcia uy = 0.0 cm < uy max = L/ = 7.3 cm Decydujący przypadek obciążenia: 2 STA2 uz = 3.6 cm < uz max = L/ = 7.3 cm Decydujący przypadek obciążenia: 2 STA2 Zweryfikowano Zweryfikowano Przemieszczenia Nie analizowano Profil poprawny!!! 20

21 3. STROP NAD PARTREM Projektuje się strop z żelbetowych, prefabrykowanych płyt sprężonych grubości 20, 32, 40 cm. Płyty dobrano na podstwie katalogu firmy CONSOLIS. Dopuszcza się zastosowanie płyt stropowych innej firmy o identycznych lub lepszych parametrach. Płyty opierać się będą na krótkich wspornikach ścian żelbetowych i monolitycznych belkach klatki schodowej UKŁAD KONSTRUKCYJNY BELEK KLATKI SCHODOWEJ Obciążenie ciężarem własnym jest generowane przez program automatycznie Obciążenie stałe [kn/m]; [kn/m 2 ].Przypadki: 2 (STA2) 21

22 Obciążenie eksploatacyjne [kn/m]; [kn/m 2 ].Przypadki: 3 (EKSP1) Obciążenie ściankami działowymi [kn/m].].przypadki: 4 (ścianki) SGN/\t1 1* * * *1.05 SGN/\t2 1* *1.35 SGN/\t3 1* * *1.05 SGN/\t4 1* * *1.05 SGN/\t5 1* * * *1.05 SGN/\t6 1* *1.00 SGN/\t7 1* * *1.05 SGN/\t8 1* * *1.05 SGN/\t9 1* * * *1.05 SGN/\t10 1* *1.35 SGN/\t11 1* * *1.05 SGN/\t12 1* * *1.05 SGN/\t13 1* * * *1.05 SGN/\t14 1* *1.00 SGN/\t15 1* * *1.05 SGN/\t16 1* * *1.05 SGN/\t17 1* * * *1.50 SGN/\t18 1* *1.15 SGN/\t19 1* * *1.50 SGN/\t20 1* * *1.50 SGN/\t21 1* * * *1.50 SGN/\t22 1* *1.00 SGN/\t23 1* * *1.50 SGN/\t24 1* * *1.50 SGN/\t25 1* * * *1.50 SGN/\t26 1* *

23 SGN/\t27 1* * *1.50 SGN/\t28 1* * *1.50 SGN/\t29 1* * * *1.50 SGN/\t30 1* *1.00 SGN/\t31 1* * *1.50 SGN/\t32 1* * *1.50 SGU:CHR/\t1 1* * * *1.00 SGU:CHR/\t2 1* *1.00 SGU:CHR/\t3 1* * *1.00 SGU:CHR/\t4 1* * *1.00 SGU:FRE/\t5 1* * * *0.50 SGU:FRE/\t6 1* *1.00 SGU:FRE/\t7 1* * *0.50 SGU:FRE/\t8 1* * *0.50 SGU:QPR/\t9 1* * * *0.30 SGU:QPR/\t10 1* *1.00 SGU:QPR/\t11 1* * *0.30 SGU:QPR/\t12 1* * *0.30 SGU:CHR/\t1 1* * * *1.00 SGU:CHR/\t2 1* *1.00 SGU:CHR/\t3 1* * *1.00 SGU:CHR/\t4 1* * *1.00 SGU:FRE/\t1 1* * * *0.50 SGU:FRE/\t2 1* *1.00 SGU:FRE/\t3 1* * *0.50 SGU:FRE/\t4 1* * *0.50 SGU:QPR/\t1 1* * * *0.30 SGU:QPR/\t2 1* *1.00 SGU:QPR/\t3 1* * *0.30 SGU:QPR/\t4 1* * *0.30 SPEC/\t1 1* * * *0.50 SPEC/\t2 1* *1.00 SPEC/\t3 1* * *0.50 SPEC/\t4 1* * * OBLICZENIA BELEK ŻELBETOWYCH Dopuszczalne rozwarcie rys : 0,40 (mm) Środowisko : XC1 Współczynnik pełzania betonu : = 2,36 Klasa cementu : N Wiek betonu w chwili obciążenia : 28 (dni) Wiek betonu : 50 (lat) Klasa odporności ogniowej : R60 Charakterystyki materiałów: Beton : C30/37 fck = 30,00 (MPa) prostokątny rozkład naprężeń [3.1.7(3)] Gęstość : 2501,36 (kg/m3) Średnica kruszywa : 20,0 (mm) Zbrojenie podłużne: : B500B fyk = 500,00 (MPa) gałąź pozioma wykresu naprężenieodkształcenie Klasa ciągliwości : B Zbrojenie poprzeczne: : B500C fyk = 500,00 (MPa) gałąź pozioma wykresu naprężenieodkształcenie Klasa ciągliwości : B Dodatkowe zbrojenie: : B500C fyk = 500,00 (MPa) gałąź pozioma wykresu naprężenieodkształcenie Geometria: Przęsło Pozycja Pl L Pp (m) (m) (m) P1 Przęsłowe 0,25 6,18 0,40 Rozpiętość obliczeniowa: L o = 6,50 (m) Przekrój od 0,00 do 6,18 (m) 40,0 x 70,0 (cm) Bez lewej płyty Bez prawej płyty Opcje obliczeniowe: Regulamin kombinacji : PN-EN 1990:2004 Obliczenia wg normy : PN-EN :2008 Dyspozycje sejsmiczne : brak wymagań 23

24 [kn*m] Belka prefabrykowana : nie Otulina zbrojenia : dolna c = 3,4 (cm) : boczna c1= 3,4 (cm) : górna c2= 3,4 (cm) Odchyłki otuliny : Cdev = 1,0(cm), Cdur = 0,0(cm) Współczynnik 2 =0.50 : obciążenie długotrwałe lub cykliczne Metoda obliczania ścinania : krzyżulców ukośnych Wyniki obliczeniowe: Oddziaływania w SGN Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 567,08-0,00-103,67-102,23 399,86-403, [m] Moment zginający SGN: M Mr Mt Mc [kn] [m] Siła poprzeczna SGN: V Vr Vc(strzemion) Vc(całkowita) Oddziaływania w SGU Przęsłowe Mt maks Mt min Ml Mp Ql Qp (kn*m) (kn*m) (kn*m) (kn*m) (kn) (kn) P1 448,10 0,00-79,73-78,03 315,86-319,12 24

25 -400 [kn*m] [m] Moment zginający SGU: M_r Mr_r Mc_r Mc_qp M_qp Mr_qp 400 [kn] [m] Siła poprzeczna SGU: V_r Vr_r V_qp Vr_qp 0.2 [0.1%] [m] Odkształcenia: At Ac B 50 [MPa] [m] Naprężenia: Ats Acs Bs Teoretyczna powierzchnia zbrojenia Przęsłowe Przęsłowe (cm2) Podpora lewa (cm2) Podpora prawa (cm2) dolne górne dolne górne dolne górne P1 22,11 0,00 1,95 3,66 1,77 3,61 25

26 20 [cm2] [m] Powierzchnia zbrojenia na zginanie: Abt Abr Abmin Ades Aver_gross 20 [cm2/m] [m] Powierzchnia zbrojenia na ścinanie: Ast Ast_strut Asr AsHang Ugięcie i zarysowanie wt(qp) całkowite od kombinacji quasi-permanentnej wt(qp)dop dopuszczalne od kombinacji quasi-permanentnej Dwt(QP) przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji Dwt(QP)dop dopuszczalny przyrost ugiec od obciazen kombinacji prawie-stalej po wzniesieniu konstrukcji wk - szerokość rozwarcia rysy prostopadłej do osi elementu Przęsłowe wt(qp) wt(qp)dop Dwt(QP) Dwt(QP)dop wk (cm) (cm) (cm) (cm) (mm) P1 1,0 1,0 0,8 0,0 0,1 Wyniki teoretyczne - szczegółowe: P1 : Przęsłowe od 0,25 do 6,43 (m) SGN SGU Odcięta M maks M min M maks M min A dolne A górne (m) (kn*m) (kn*m) (kn*m) (kn*m) (cm2) (cm2) 0,25 55,67-103,67 0,00-79,73 1,95 3,66 0,78 187,50-55,98 81,41 0,00 6,85 2,01 1,43 358,89-0,00 234,31 0,00 13,49 0,00 2,08 479,52-0,00 347,12 0,00 18,40 0,00 2,73 546,96-0,00 419,86 0,00 21,25 0,00 3,38 567,08-0,00 448,10 0,00 22,11 0,00 4,03 526,96-0,00 391,92 0,00 20,39 0,00 4,68 442,21-0,00 316,66 0,00 16,86 0,00 5,33 324,83-0,00 210,39 0,00 12,14 0,00 5,98 161,40-64,40 63,54 0,00 5,85 2,30 6,43 50,62-102,23 0,00-78,03 1,77 3,61 SGN SGU Odcięta V maks V maks afp (m) (kn) (kn) (mm) 0,25 399,86 315,86 0,0 0,78 336,78 266,06 0,0 1,43 258,69 204,39 0,1 2,08 180,60 142,73 0,1 2,73 102,51 81,06 0,1 3,38-19,58-14,32 0,1 4,03-122,35-96,64 0,1 4,68-177,82-140,49 0,1 5,33-248,91-196,70 0,1 26

27 5,98-334,42-264,28 0,0 6,43-403,83-319,12 0,0 Zbrojenie: P1 : Przęsłowe od 0,25 do 6,43 (m) Zbrojenie podłużne: dolne (B500B) montażowe (górne) (B500C) 5 8 podporowe (B500B) Zbrojenie poprzeczne: główne (B500C) strzemiona 8 l = 2,02 27

28 4. OBLICZENIA STROPU NAD GARAŻEM 4.1. Geometria, obciążenia Ogólne Strop grubości 26 cm. Typ wymiarowania: czyste zginanie Kierunek zbrojenia : automatyczny Materiały Beton : C30/37 Stal : A-IIIN (B500SP), wytrzymałość charakterystyczna 500,00(MPa) Parametry SGU Wartości dopuszczalne Ugięcie : f < 3,0 cm Górna warstwa Dopuszczalne rozwarcie rys : wk < 0,4 mm Dolna warstwa Dopuszczalne rozwarcie rys : wk < 0,2 mm Inne parametry Wiek betonu w chwili obciążenia : 90 dni Wilgotność względna środowiska : 80 % Zbrojenie Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Otulina : dolna c1 = 2,50(cm), górna c2 = 2,50(cm), Odchyłki otuliny: Cdev = 1,00(cm), Cdur = 0,00(cm) Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0 Widok stałe [kn/m 2 ] 28

29 Widok użytkowe [kn/m 2 ] Obciążenia ciężarem własnym są generowane przez program automatycznie 4.2. Wyniki obliczeń wytrzymałościowych Widok - [-]Ax Główne (cm2/m) 1 Widok - [-]Ay Prostopadłe (cm2/m) 1 29

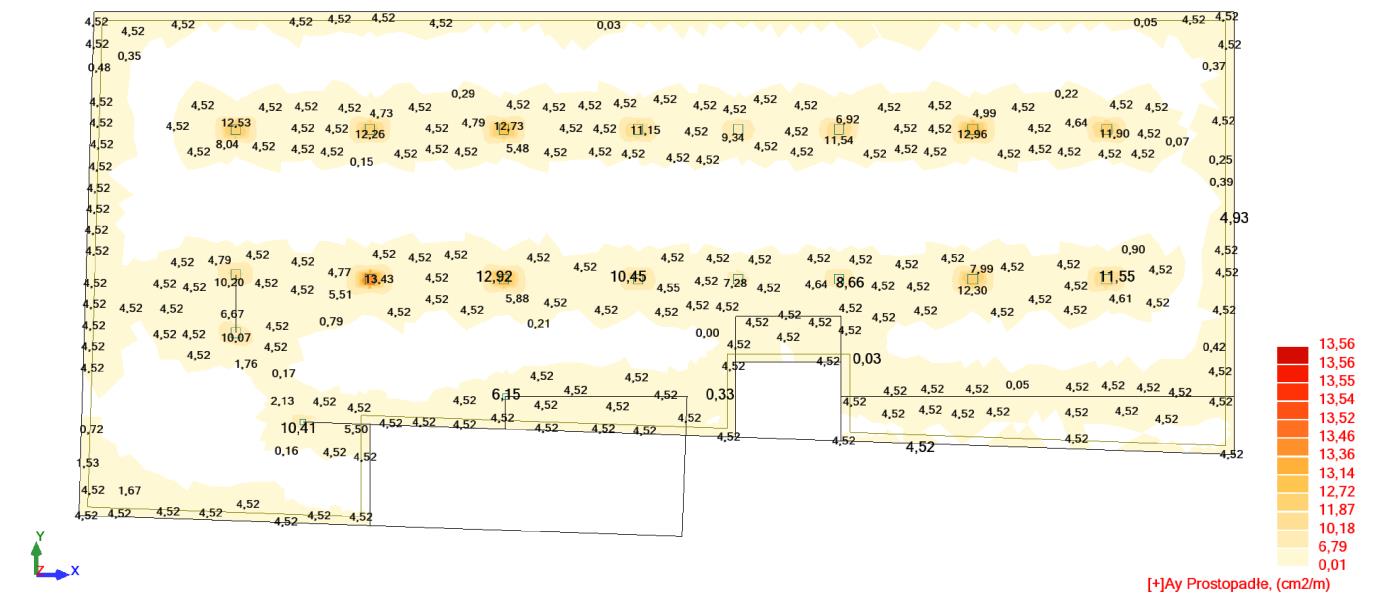

30 Widok - [+]Ax Główne (cm2/m) 1 Widok - [+]Ay Prostopadłe (cm2/m) 1 Widok - [+]a Główne (mm) 30

31 Widok - [+]a Prostopadłe (mm) Widok - [-]Ugięcie (cm) 5. OBLICZENIA SŁUPÓW Nazwa : Poziom odniesienia : -3,00 (m) Współczynnik pełzania betonu : p = 2,47 Klasa cementu : N Klasa środowiska : X0 Klasa konstrukcji : S1 Charakterystyki materiałów: Beton : C30/37 fck = 30,00 (MPa) ciężar objętościowy : 2501,36 (kg/m3) Średnica kruszywa : 20,0 (mm) Zbrojenie podłużne: : A-IIIN (RB500) fyk = 500,00 (MPa) Klasa ciągliwości : B Zbrojenie poprzeczne: : A-IIIN (RB500) fyk = 500,00 (MPa) Geometria: Prostokąt Wysokość: L Grubość płyty Wysokość belki Otulina zbrojenia 40,0 x 40,0 (cm) = 3,13 (m) = 0,26 (m) = 0,26 (m) = 6,0 (cm) Opcje obliczeniowe: 31

32 Obliczenia wg normy : PN-EN :2008 Dyspozycje sejsmiczne : brak wymagań Słup prefabrykowany : nie Prewymiarowanie : nie Uwzględnienie smukłości : tak Ściskanie : ze zginaniem Strzemiona : do płyty Więcej niż 50 % obciążeń przyłożonych: po 90 dniu Klasa odporności ogniowej : R 120 Obciążenia: Przypadek Natura Grupa f N My(s) My(i) Mz(s) Mz(i) (kn) (kn*m) (kn*m) (kn*m) (kn*m) STA1 stałe(konstrukcyjne) 35 1,35 220,55 0,15-0,10 9,77-4,95 STA2 stałe(niekonstrukcyjne) 35 1,35 147,31 0,11-0,07 6,89-3,49 EKSP1 zmienne(kategoria A) 35 1,50 163,68 0,12-0,08 7,66-3,88 f - współczynnik obciążenia Wyniki obliczeniowe: Współczynniki bezpieczeństwa Rd/Ed = 4,03 > 1.0 Odporność ogniowa Obliczenia zgodnie z normą: : PN-EN :2008 Oszacowanie zgodnie z rozdziałem 5. Dane tabelaryczne. Ilość ścian narażonych na działanie ognia : >1 Współczynnik redukcji w sytuacji pożarowej : zgodnie z kombinacjami Metoda obliczeń : B wraz z tabelami z Załącznika C: C.1; C.2; C.4; C.5 Długość efektywna słupa w warunkach pożarowych : l0y,fi = 3,00 (m) Długość efektywna słupa w warunkach pożarowych : l0z,fi = 0,00 (m) Smukłość w warunkach pożaru : 0,00 Maksymalny poziom obciążenia : 0,17 Kombinacja dla maksymalnego poziomu obciążenia : 1.00STA1+1.00STA2+0.50EKSP1 (A) Stopień zbrojenia : = Mimośród maksymalny : 0,05 (m) Kombinacja dla mimośródu maksymalnego : 1.00STA1+1.00STA2+0.50EKSP1 (A) Minimalna szerokość przekroju : bmin = 27,4 (cm), szerokość b = 40,0 (cm) >= 27,4 (cm) Uśrednione wartości minimalne bmin/amin : = 23,1 (cm) / 3,5 (cm) : 27,4 (cm) / 2,5 (cm) Minimalna odległość osiowa : amin(b=40,0 (cm)) = 2,5 (cm), odległość a = 7,0 (cm) >= 2,5 (cm) Analiza SGN Kombinacja wymiarująca: 1.35STA1+1.35STA2+1.05EKSP1 (A) Siły przekrojowe: Nsd = 668,47 (kn) Msdy = 0,47 (kn*m) Msdz = 30,53 (kn*m) Siły wymiarujące: węzeł górny N = 668,47 (kn) N*etotz = 13,37 (kn*m) N*etoty= 35,55 (kn*m) Mimośród: ez (My/N) ey (Mz/N) statyczny eed: 0,1 (cm) 4,6 (cm) imperfekcji ei: 0,0 (cm) 0,8 (cm) początkowy e0: 0,1 (cm) 5,3 (cm) minimalny emin: 2,0 (cm) 2,0 (cm) całkowity etot: 2,0 (cm) 5,3 (cm) Analiza szczegółowa-kierunek Y: Analiza smukłości Konstrukcja nieprzesuwna L (m) Lo (m) lim 3,00 3,00 25,98 90,98 Słup krępy Analiza wyboczenia M2 = 0,47 (kn*m) M1 = -0,33 (kn*m) Przypadek: przekrój na końcu słupa (węzeł górny), pominięcie wpływu smukłości M0 = 0,47 (kn*m) ea = 0,0 (cm) Ma = N*ea = 0,00 (kn*m) 32

33 MEdmin = 13,37 (kn*m) M0Ed = max(medmin,m0 + Ma) = 13,37 (kn*m) Analiza szczegółowa-kierunek Z: M2 = 30,53 (kn*m) M1 = -15,47 (kn*m) Przypadek: przekrój na końcu słupa (węzeł górny), pominięcie wpływu smukłości M0 = 30,53 (kn*m) ea = *lo/2 = 0,8 (cm) = h * m = 0,01 = 0,01 h = 1,00 m = (0,5(1+1/m))^0.5 = 1,00 m = 1,00 Ma = N*ea = 5,01 (kn*m) MEdmin = 13,37 (kn*m) M0Ed = max(medmin,m0 + Ma) = 35,55 (kn*m) Zbrojenie: rzeczywista powierzchnia Asr = 16,08 (cm2) Stopień zbrojenia: = 1,00 % Zbrojenie: Pręty główne (A-IIIN (RB500)): 8 16 Zbrojenie poprzeczne: (A-IIIN (RB500)): strzemiona: 8 33

34 6. OBLICZENIA PŁYTY FUNDAMENTOWEJ 6.1. Założenia Płyta żelbetowa monolityczna grubości 40cm. Typ wymiarowania: czyste zginanie Kierunek zbrojenia : automatyczny Materiały Beton : C30/37 Stal : A-IIIN (B500SP), wytrzymałość charakterystyczna 500,00(MPa) Parametry SGU Wartości dopuszczalne Ugięcie : f < 3,0 cm Górna warstwa Dopuszczalne rozwarcie rys : wk < 0,3 mm Dolna warstwa Dopuszczalne rozwarcie rys : wk < 0,2 mm Inne parametry Wiek betonu w chwili obciążenia : 90 dni Wilgotność względna środowiska : 80 % Zbrojenie Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Otulina : dolna c1 = 5,0(cm), górna c2 = 4,0(cm), Odchyłki otuliny: Cdev = 1,00(cm), Cdur = 0,00(cm) Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0 Założenia obciążeniowe zgodne z modelem obliczeniowym Wyniki obliczeń wytrzymałościowych Widok:1 - [-]Ax Główne (cm2/m) 34

35 Widok:1 - [-]Ay Prostopadłe (cm2/m) Widok:1 - [+]Ax Główne (cm2/m) Widok:1 - [+]Ay Prostopadłe (cm2/m) 35

36 Widok:1 - [-]a Główne (mm) Widok:1 - [-]a Prostopadłe (mm) Widok:1 - [+]a Główne (mm) 36

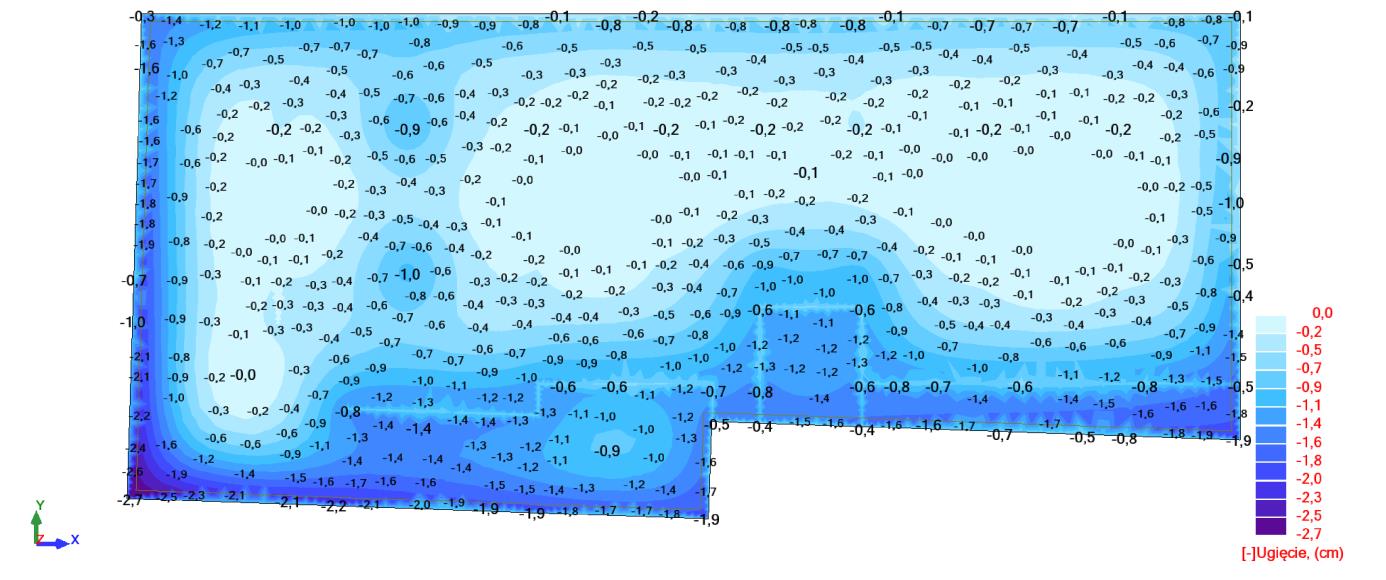

37 Widok:1 - [+]a Prostopadłe (mm) Widok:1 - [-]Ugięcie (cm) Opracował: Mariusz NIESTĘPSKI Projektował: Sprawdził: mgr inż. Piotr KAMIŃSKI upr. nr PDL/0092/POOK/10 mgr inż. Marcin POLAK upr. nr LUB/0202/POOK/13 37

38 Uprawnienia budowlane ZAŁĄCZNIKI 38

39 39

40 40

41 41

42 42

43 43

44 PROJEKT ROZBIÓRKI BUDYNKU ISTNIEJĄCEGO 44
