2 Globalna Wizja Landis+Gyr / 2 Zbudować i wciąż rozwijać wiodącą grupę przemysłową w zaawansowanych rozwiązaniach systemowych dla efektywnego zarządzania energią i lepszego poszanowania środowiska naturalnego Partner......zainteresowany wzrostem efektywności biznesowej klienta poprzez systemową obsługę zarządzania energią

3 Podejście systemowe kompletność kompetencji / 3 Informacja na Rynku Energii jest najcenniejsza. System to zbiór kompetencji : wiedza, doświadczenie, umiejętności Rozwiązanie systemowe powinno : Być otwarte bazować na uznanych standardach, posiadać kompatybilność wsteczną, Bezpieczne zagwarantować zachowanie tajemnic handlowych stronom, Rozwojowe mieć długi czas życia i możliwość rozwoju, skalowalności

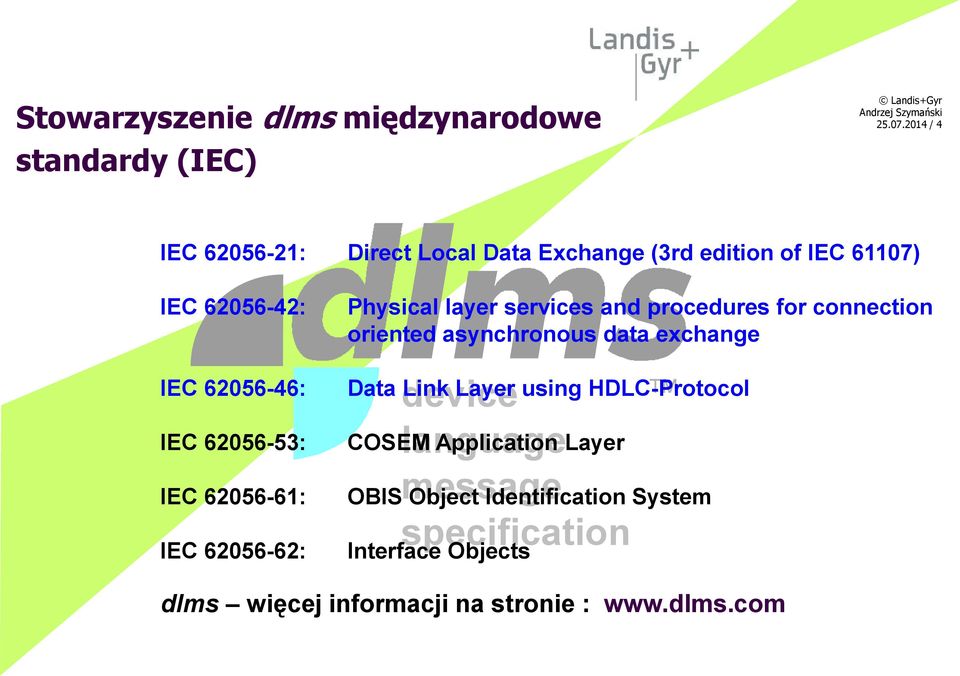

4 Stowarzyszenie dlms międzynarodowe standardy (IEC) / 4 IEC : Direct Local Data Exchange (3rd edition of IEC 61107) IEC : IEC : IEC : IEC : IEC : Physical layer services and procedures for connection oriented asynchronous data exchange device language message specification Data Link Layer using HDLC-Protocol COSEM Application Layer OBIS Object Identification System Interface Objects dlms więcej informacji na stronie :

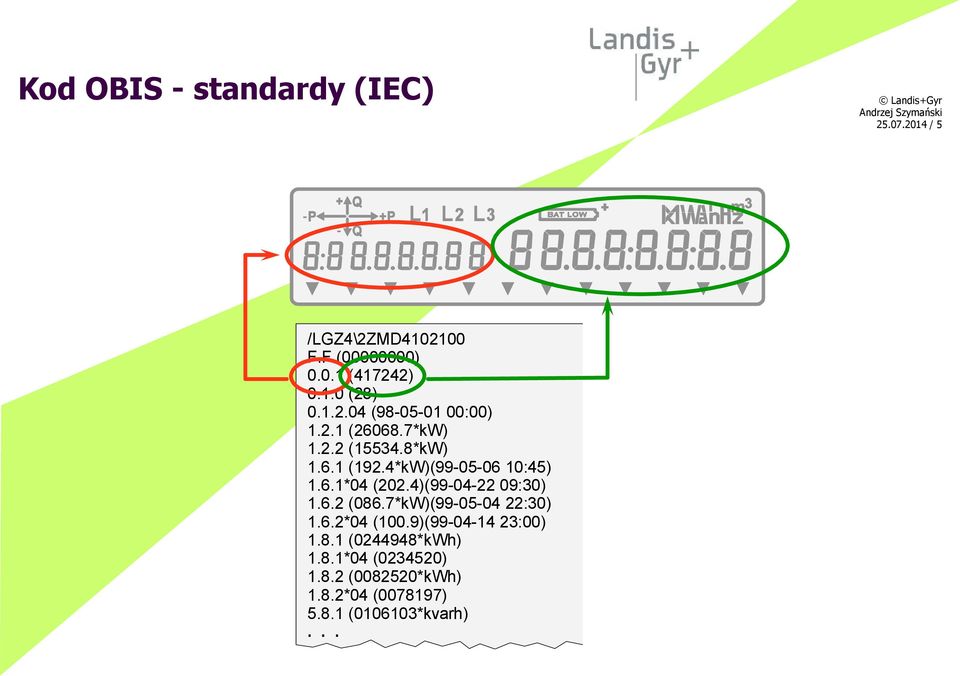

5 Kod OBIS - standardy (IEC) / 5 /LGZ4\2ZMD F.F ( ) (417242) (28) ( :00) ( *kW) ( *kW) (192.4*kW)( :45) 1.6.1*04 (202.4)( :30) (086.7*kW)( :30) 1.6.2*04 (100.9)( :00) ( *kWh) 1.8.1*04 ( ) ( *kWh) 1.8.2*04 ( ) ( *kvarh)...

6 Standardowe systemy informatyczne / 6

7 Standardowe struktury informatyczne / 7 Primary Standby HP-MSA500 #08 HP-MSA500 9i #05 #09 9i #06 AMR Zentrale Metering code SAP SAP IS-U HP Server DL360 HP Server DL360 HP Server DL360 HP Server DL360 HP Server DL360 Standard Database Tables MC- Assign ABAP Prog. Customer Contract Device #01 #02 LAN #07 SAPISU_EDM_INTERFACE Upload Loadprofile BAPI (EDM) #03 #04 EtherLite EtherLite Download GSM PSTN GSM PSTN Redout Orders Match SAPISU_CCS_INTERFACE Progr. Upload Billing Values Interfejs SAP BAPI (CCS) Konfiguracja Hot- Standby

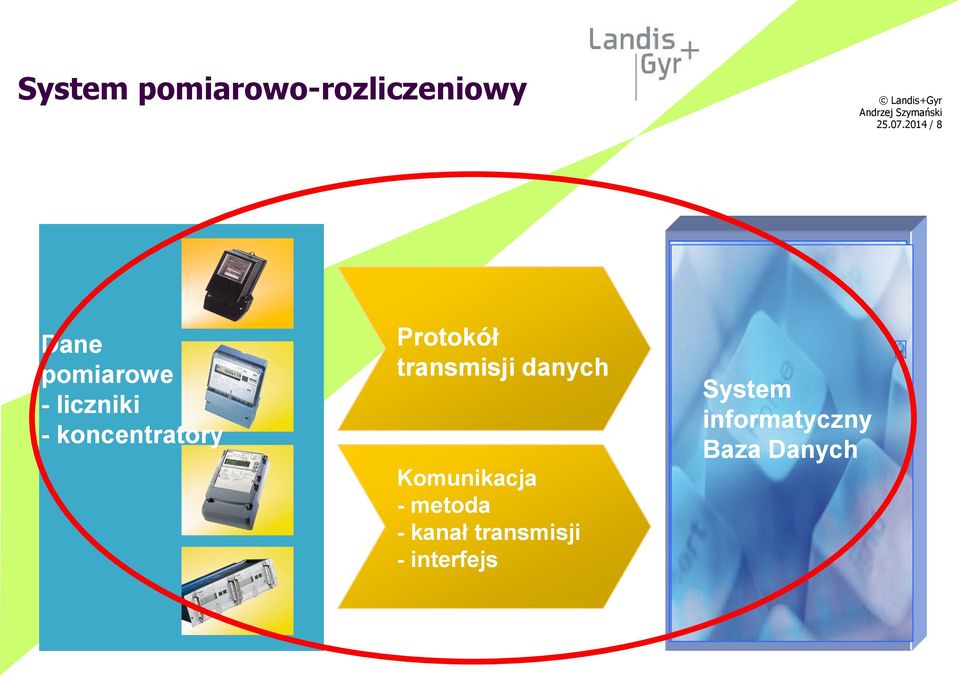

8 System pomiarowo-rozliczeniowy / 8 Dane pomiarowe - liczniki - koncentratory Protokół transmisji danych Komunikacja - metoda - kanał transmisji - interfejs System informatyczny Baza Danych

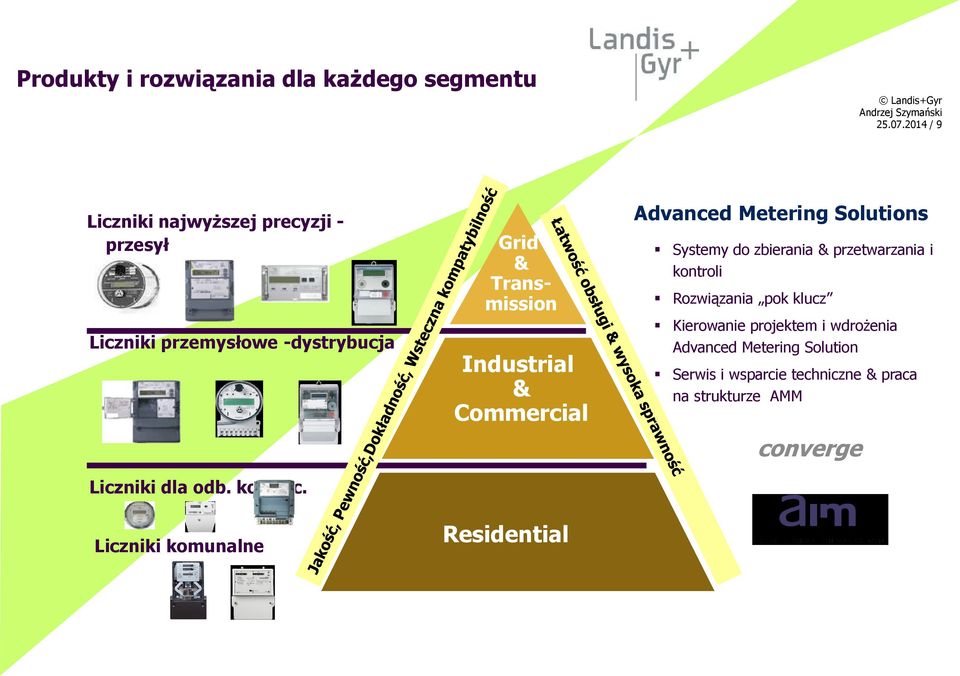

9 Produkty i rozwiązania dla każdego segmentu / 9 Liczniki najwyższej precyzji - przesył Liczniki przemysłowe -dystrybucja Liczniki dla odb. komerc. Liczniki komunalne Grid & Transmission Industrial & Commercial Residential Advanced Metering Solutions Systemy do zbierania & przetwarzania i kontroli Rozwiązania pok klucz Kierowanie projektem i wdrożenia Advanced Metering Solution Serwis i wsparcie techniczne & praca na strukturze AMM converge

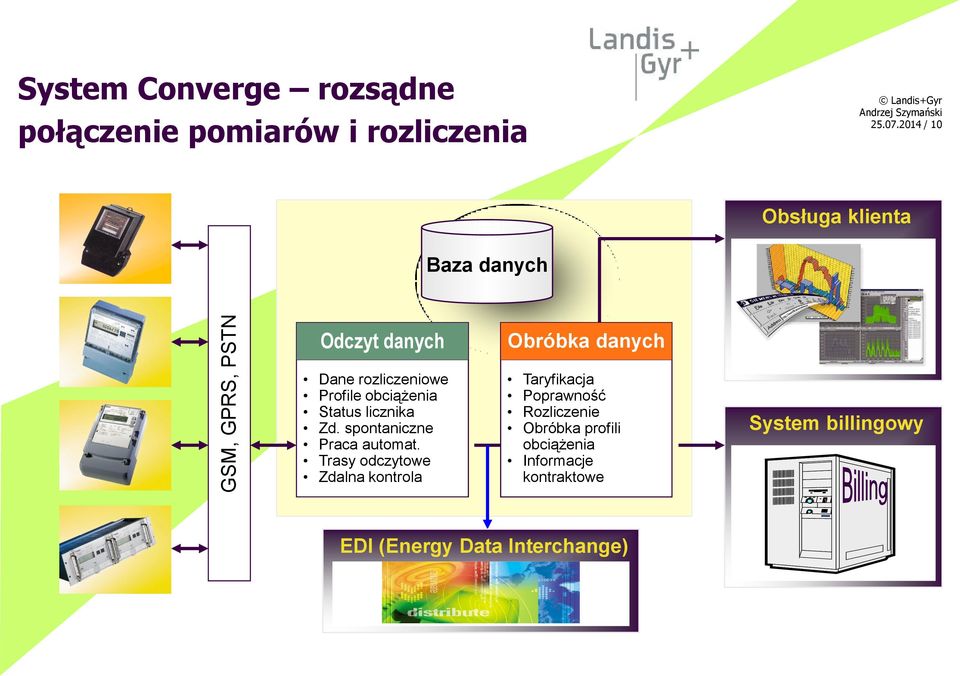

10 GSM, GPRS, PSTN System Converge rozsądne połączenie pomiarów i rozliczenia / 10 Obsługa klienta Baza danych Odczyt danych Dane rozliczeniowe Profile obciążenia Status licznika Zd. spontaniczne Praca automat. Trasy odczytowe Zdalna kontrola Obróbka danych Taryfikacja Poprawność Rozliczenie Obróbka profili obciążenia Informacje kontraktowe System billingowy EDI (Energy Data Interchange)

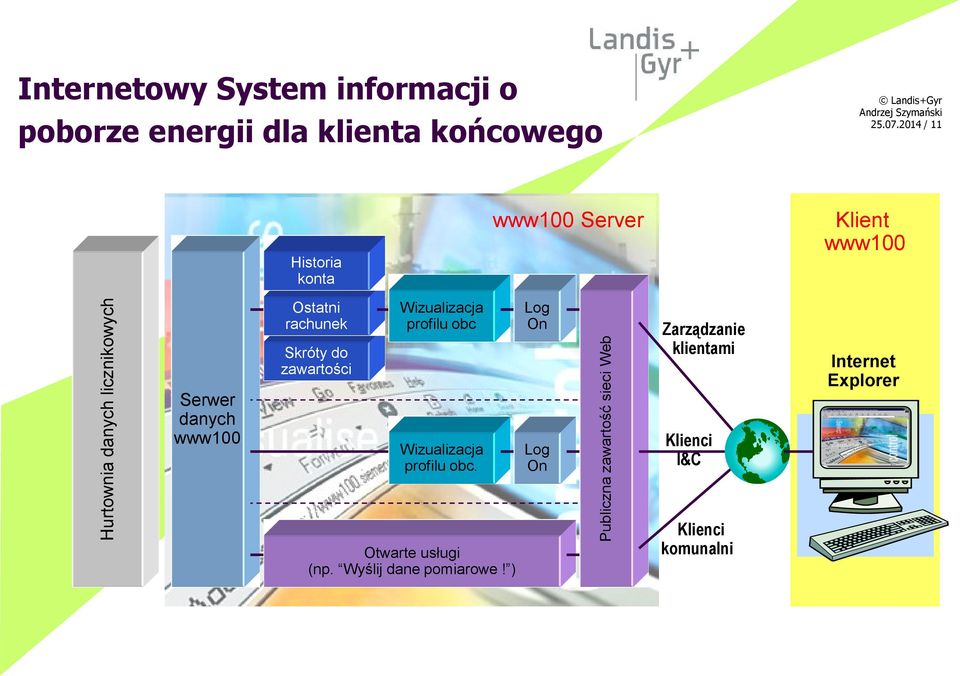

11 Hurtownia danych licznikowych Publiczna zawartość sieci Web Internetowy System informacji o poborze energii dla klienta końcowego / 11 Historia konta www100 Server Klient www100 Serwer danych www100 Ostatni rachunek Skróty do zawartości Wizualizacja profilu obc Wizualizacja profilu obc. Log On Log On Zarządzanie klientami Klienci I&C Internet Explorer Otwarte usługi (np. Wyślij dane pomiarowe! ) Klienci komunalni

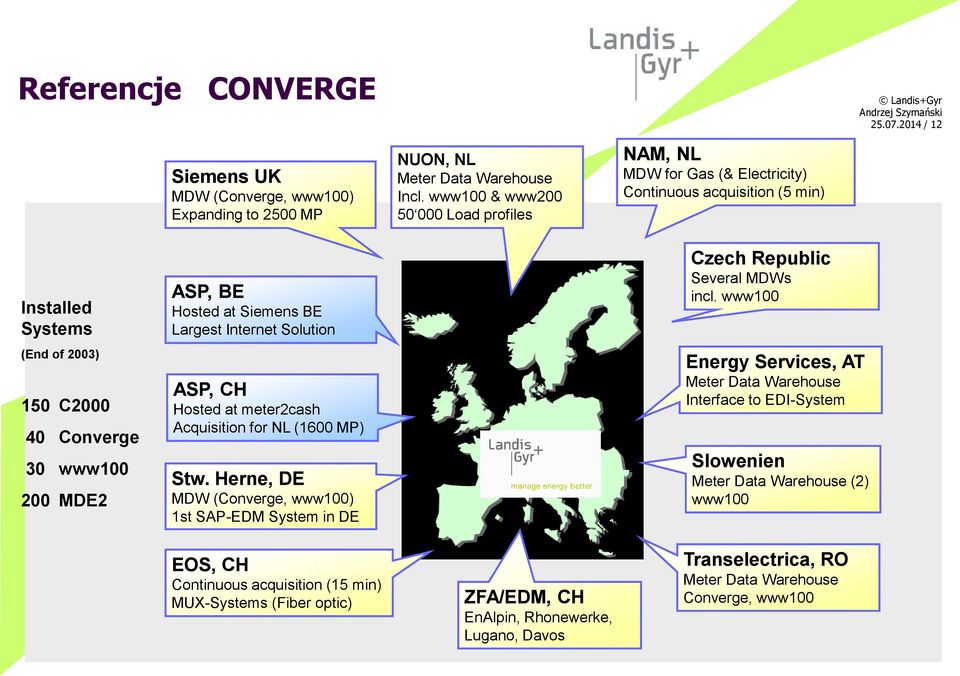

12 Referencje CONVERGE / 12 Siemens UK MDW (Converge, www100) Expanding to 2500 MP NUON, NL Meter Data Warehouse Incl. www100 & www Load profiles NAM, NL MDW for Gas (& Electricity) Continuous acquisition (5 min) Installed Systems (End of 2003) 150 C Converge 30 www MDE2 ASP, BE Hosted at Siemens BE Largest Internet Solution ASP, CH Hosted at meter2cash Acquisition for NL (1600 MP) Stw. Herne, DE MDW (Converge, www100) 1st SAP-EDM System in DE Czech Republic Several MDWs incl. www100 Energy Services, AT Meter Data Warehouse Interface to EDI-System Slowenien Meter Data Warehouse (2) www100 EOS, CH Continuous acquisition (15 min) MUX-Systems (Fiber optic) ZFA/EDM, CH EnAlpin, Rhonewerke, Lugano, Davos Transelectrica, RO Meter Data Warehouse Converge, www100

13 Zintegrowane i optymalne rozwiązania pomiarowe dla odbiorców komunalnych system AIM / 13 Wygodny sposób integracji Unikalna platforma integracji (AIMIA) dla tworzenia w pełni funkcjonalnego, dwu kierunkowego, zintegrowanego z licznikami i infrastrukturą spółki systemu. Zaawansowany AMM Czwarta generacja systemu z funkcjami wspomagającymi podstawowe procesy spółek dystrybucyjnych. Wysoka skalowalność. Efektywna komunikacja Uniwersalne i kosztowo efektywne rozwiązania komunikacyjne dla klientów. Wysokiej klasy urządzenia Szeroki zakres liczników energii elektrycznej dla każdej grupy klientów i wszelkich wymagań biznesowych.

14 Referencje skandynawskie / 14 Norwegia Systemy AMR 42 Ilość punktów pom Finlandia Systemy AMR 56 Ilość punktów pom Szwecja Systemy AMR 37 Ilość punktów pom Dania Systemy AMR 21 Ilość punktów pom

15 Włoski AMR - system zdalnego odczytu liczników komunalnych ACEA Rzym / 15

16 Referencje włoskie / 16 Ilość punktów pomiarowych: Rzym: zainstalowanych zakontraktowanych Mediolan: zainstalowanych zakontraktowanych Turyn: planowane Odczyt automatyczny: Raz w miesiącu Usługi dodane: Taryfikacja, Zarządzanie obciążeniem, Przedpłata, Odczyty innych mediów (gaz, woda, ciepło), Terminal u klienta Czas amortyzacji: 4 lata

17 Demand Side Management DMS Piotr Derbis / 17 Główna idea: równoważenie podaży i popytu poprzez zmianę ustalonych zachowań Energia wytworzona Energia zapotrzebowana Krzywa obciążenia z DSM On Off Wytwórca Przesył/Dystrybucja Krzywa obciążenia bez DSM 0h 6h 12h 18h 24h Demand Side Management On Off ZALETY Strona wytwarzania Ograniczenia pików mocy Odroczenia inwestycji Stabilizacja przesyłu Ciągłość zasilania (avoid variations) Niższe koszty energii Niższe rezerwy mocy szczytowej Strona zużycia Ograniczenie liczby wyłączeń Stabilna dostawa poprawa komfortu Zachęty do oszczędzania (atrakcyjne taryfy)

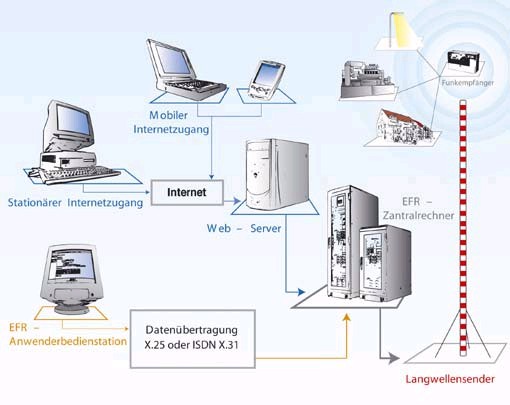

18 Aktywny system Zarządzania Obciążeniem z odbiornikami radiowymi / 18 Liczniki w stacji energetycznej Pozyskanie danych Profil Obciążenie System aktywnego DSM Nadajniki Converge L+G Wizualizacja & Polecenia Narzędzie do zarządzania System nadawczy EFR Odbiorniki Radiowe

19 Komunikacja Serwer Danych Komunikacja Komunikacja Liberalizacja rynku prowadzi do lawiny łączy transmisji danych / 19 Dystrybucja Dystrybucja energii Zarządzanie Siecią Bilansowanie energii Zakup energii Rynek energii Marketing & Sprzedaż Sprzedaż Licznik Pozyskiwanie i przetwarzanie Danych Zużycia Energii Zarządzanie Danymi z liczników Przetwarzanie Danych Call Center Obsługa Klienta Systemy rozliczeniowe Klientodbiorca Inne ZE

20 Licznik energii elektrycznej z modułami komunikacyjnymi / 20 Licznik ZxD400CT44.xxxx - czterokwadrantowy pomiar energii - klasa pomiaru, en.czynna-0,5s; en. bierna-1 - monitoring mocy - złożone sterowanie taryfowe - analiza wartości sieciowych: częstotliwość, - prądy fazowe, napięcia - podświetlanie wyświetlacza - funkcje antykradzieżowe

21 Interfejs licznika ZMQ z komunikacją TCP/IP / 21 RS485 E22 RS485 TCP/IP RS485 E22 RS485 TCP/IP RS485 E22 RS485 TCP/IP C2000 Converge M22 PSTN HUB P22 GSM / GPRS CU-ADP1 CU-ADP1 dlms Stały adres TCP/Ip Intranet

22 Nowy wymiar modularności licznik tlz / 22 Wspólny projekt RWE, EnBW, E.ON Energie przy wsparciu - Emsycon (konsultant), - PTB (laboratorium metrologiczne), - Uniwersytet Chistiana-Alberta (technologie komunikacyjne), - Landis+Gyr (producent) Oddzielenie kompetencji, elastyczność, zdalny upgrade, uniwersalność rozwiązania

23 ecometer aplikacja konsumencka / 23 Terminal domowy do dwukierunkowej komunikacji - wszystkie rodzaje energii - charakter zużycia - profil - rodzaj aktywnej taryfy - koszty i opłaty - sterowanie obciążeniem - prognozy i oszczędności Excellent Award for Best New Product AEEMA 2006 (Australia)

24 Oferujemy kompletne rozwiązania produktowe / 24

25 Wspieramy i wdrażamy kompletne systemy / 25

26 Podsumowanie / 26 Najbardziej wiarygodny i doświadczony dostawca systemów AMM Silne lokalne przedstawicielstwo z globalnymi kompetencjami Szeroka oferta produktowa Wiodące rozwiązania AMM Prawdziwie dwu kierunkowe rozwiązania Wszechstronne media komunikacyjne
