1 ograniczniki przepięć Adaptery z ochroną przepięciową w pięknej formie do szybkiej i prostej instalacji Optymalne wykonanie wyrównania potencjałów pomiędzy instalacją zasilania a linią sygnałową Ograniczniki przepięć jako adaptery z dwustronną ochroną do gniazda sieciowego (polski standard), z optycznym wskaźnikem działania i uszkodzenia. Ograniczniki z rodziny przeznaczone do gniazd z bolcem ochronnym do stosowania w domu i biurze dla ochrony urządzeń biurowych i teleinformatycznych jak telefon, faks, switch, hub, router, modem ADSL, ISDN czy telewizor. Chronią przed przepięciami jednocześnie dwie instalacje: zasilanie 230V i linię sygnałową. Łatwe w użytkowaniu i wyposażone we wskaźniki działania i uszkodzenia. RJ 11/12 Faks, modem, router ISDN S 0 RJ 45 Faks lub telefon ISDN Zastosowanie Zastosowanie LAN PC TV TV Zastosowanie Zastosowanie Uwaga: Podobne adaptery ale tylko z ochroną zasilania 230V są w ofercie. Przedstawione w katalogu na stronach

Ograniczniki z rodziny przeznaczone do gniazd z bolcem ochronnym do stosowania w domu i biurze dla ochrony urządzeń biurowych i teleinformatycznych jak telefon, faks, switch, hub, router, modem ADSL,

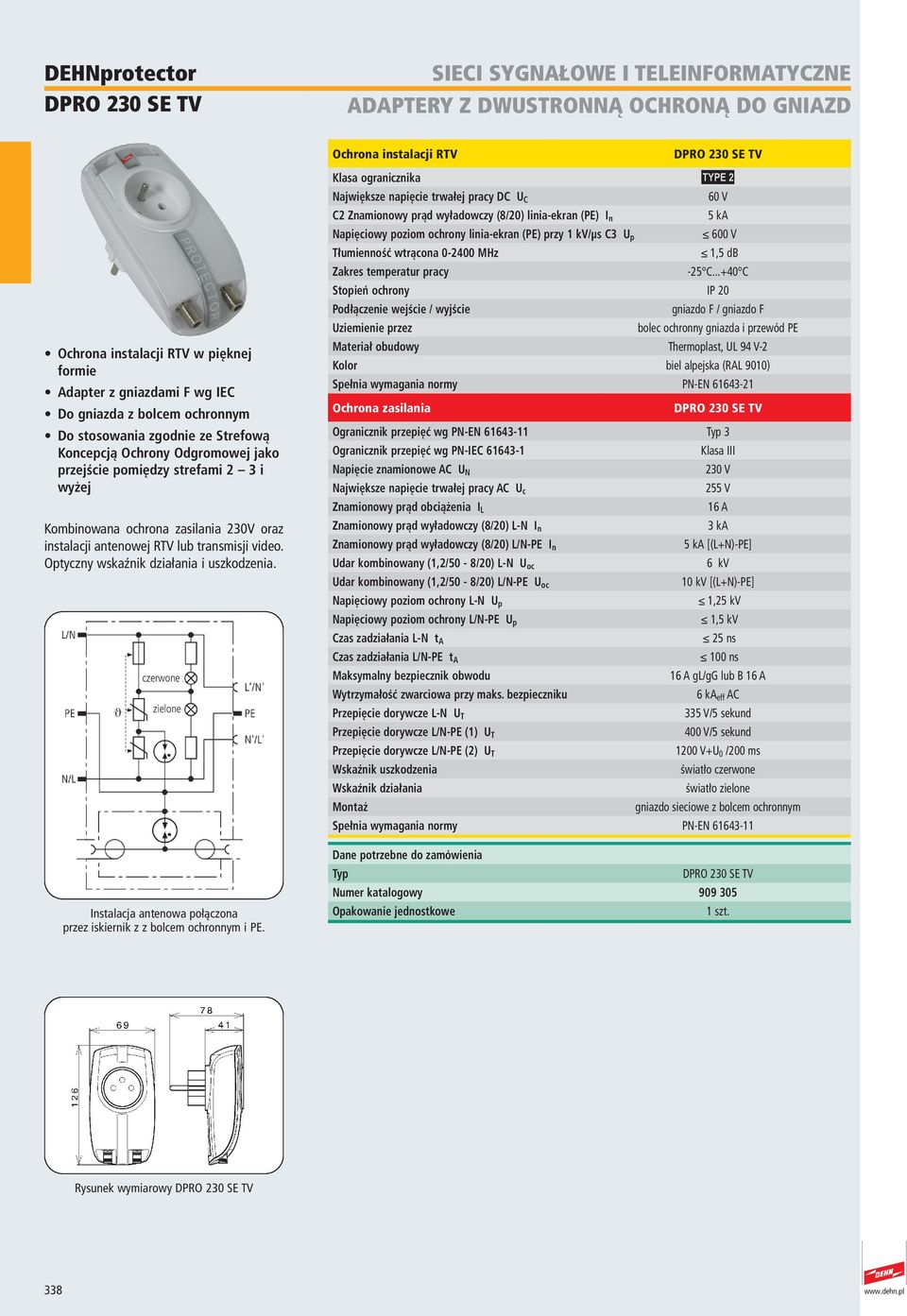

2 SIECI SYGNAŁOWE I TELEINFORMATYCZNE Ochrona instalacji RTV w pięknej formie Adapter z gniazdami F wg IEC instalacji antenowej RTV lub transmisji video. Optyczny wskaźnik działania i uszkodzenia. Instalacja antenowa połączona przez iskiernik z i PE. Ochrona instalacji RTV C2 Znamionowy prąd wyładowczy (8/20) linia-ekran (PE) I n Napięciowy poziom ochrony linia-ekran (PE) przy 1 kv/μs C3 U p Tłumienność wtrącona MHz B 60 V 5 ka 600 V 1,5 db F / F gl/gg lub B Numer katalogowy Rysunek wymiarowy 338

Ochrona instalacji RTV C2 Znamionowy prąd wyładowczy (8/20) linia-ekran (PE) I n Napięciowy poziom ochrony linia-ekran (PE) przy

3 Ochrona linii telefonicznej C2 Znamionowy prąd wyładowczy (8/20) na linię C2 I n Częstotliwość graniczna linia-linia f G 180 V 300 V 300 V 50 MHz RJ12 / RJ12 Przyporządkowanie styków 3/4 gl/gg lub B Numer katalogowy Ochrona urządzeń telekomunikacyjnych w pięknej formie Dołączone akcesoria odpowiednie dla złączy RJ 11/12 i TAE sieci telefonicznej analogowej i cyfrowej (NT). Również ochrona telefonu i faksu. Optyczny wskaźnik działania i uszkodzenia. Połączenia z niską tłumiennością sygnału dla linii telefonicznej oraz ADSL (np. neostrada) i dła łączy cyfrowych. Rysunek wymiarowy 339

akcesoria odpowiednie dla złączy RJ 11/12 i TAE sieci telefonicznej analogowej i cyfrowej (NT). Również ochrona telefonu i faksu.

4 SIECI SYGNAŁOWE I TELEINFORMATYCZNE Ochrona ISDN lub aplikacji internetowych w pięknej formie Dołączony ekranowany patchkabel 1,5 m sieci ISDN S 0 i urządzeń końcowych. Zastosowanie ekranowanych gniazd umożliwia zastowanie do ochrony sieci LAN Ethernet 10 BT. Optyczny wskaźnik działania i uszkodzenia. Połączenia dla 2 par (4 żyły) z niską tłumiennością sygnału, dedykowane dla sieci ISDN i aplikacji internetowych, z odpowiednim przyporządkowaniem styków Ochrona linii ISDN C2 Znamionowy prąd wyładowczy (8/20) linia-linia I n C2 Znamionowy prąd wyładowczy (8/20) linia-pe I n C2 Znamionowy prąd wyładowczy (8/20) razem I n Częstotliwość graniczna linia-linia f G 48 V 120 A 10 ka 100 V 80 V 50 MHz RJ45 ekranowane / RJ45 ekranowane Przyporządkowanie styków 1(5)/2(4), 3/6 gl/gg lub B Numer katalogowy Rysunek wymiarowy 340

Połączenia dla 2 par (4 żyły) z niską tłumiennością sygnału, dedykowane dla sieci ISDN i aplikacji internetowych, z odpowiednim przyporządkowaniem styków Ochrona linii ISDN C2 Znamionowy prąd

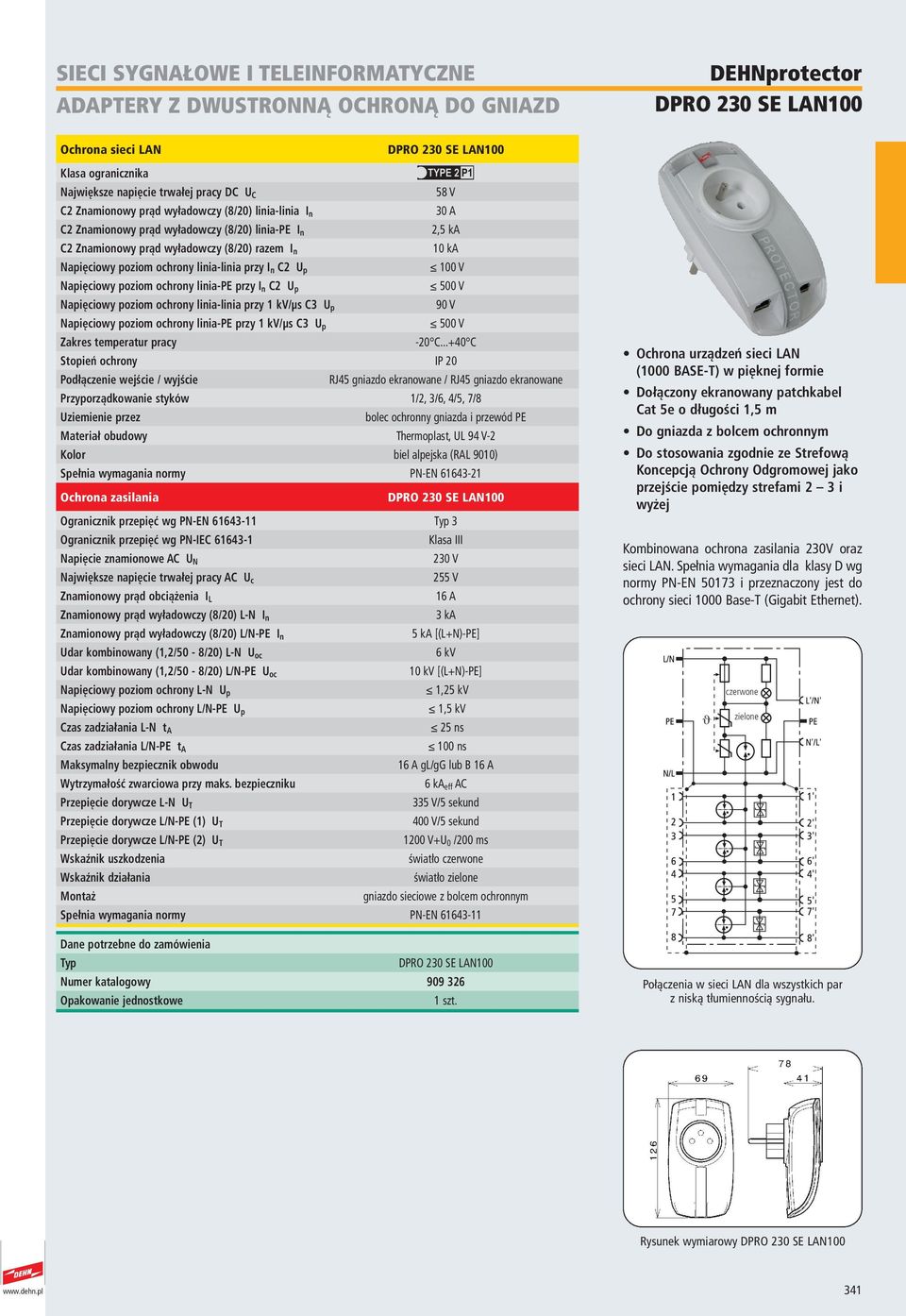

5 Ochrona sieci LAN C2 Znamionowy prąd wyładowczy (8/20) linia-linia I n C2 Znamionowy prąd wyładowczy (8/20) linia-pe I n C2 Znamionowy prąd wyładowczy (8/20) razem I n 58 V 30 A 10 ka 100 V 90 V -20 C C RJ45 ekranowane / RJ45 ekranowane Przyporządkowanie styków 1/2, 3/6, 4/5, 7/8 gl/gg lub B Numer katalogowy Ochrona urządzeń sieci LAN (1000 BASE-T) w pięknej formie Dołączony ekranowany patchkabel Cat 5e o długości 1,5 m sieci LAN. Spełnia wymagania dla klasy D wg normy PN-EN i przeznaczony jest do ochrony sieci 1000 Base-T (Gigabit Ethernet). Połączenia w sieci LAN dla wszystkich par z niską tłumiennością sygnału. Rysunek wymiarowy 341

..+40 C RJ45 ekranowane / RJ45 ekranowane Przyporządkowanie styków 1/2, 3/6, 4/5, 7/8 gl/gg lub B Numer katalogowy 909 326 Ochrona urządzeń sieci LAN (1000 BASE-T) w
