OCHRONNIKI TELEKOMUNIKACYJNE

Wielkość: px

Rozpocząć pokaz od strony:

Download "OCHRONNIKI TELEKOMUNIKACYJNE"

Marek Nowicki
8 lat temu
Przeglądów:

1 CHARAKTERYSTYKA OGÓLNA OCHRONNIKI TELEKOMUNIKACYJNE zabezpieczają urządzenia telekomunikacyjne przed skutkami przepięć i przetężeń impulsowych lub ciągłych pochodzących od wyładowań atmosferycznych lub indukowanych z sieci energetycznej. Urządzeniami chronionymi mogą być : modemy, komputery, telefaksy, aparaty telefoniczne, centralki telefoniczne, linie ISDN, inne linie sygnałowe. Oferowane ochronniki telekomunikacyjne zbudowane są z elementów o dużej niezawodności i szybkim działaniu. Proponujemy całą rodzinę ochronników, tym samym umożliwiamy dokonanie właściwego wyboru, zarówno pod względem technicznym jak i ekonomicznym. przedstawiamy popularne, standardowe wykonania. Na życzenie klienta, możemy zmienić wartość stosowanych elementów, lepiej dopasowując je do specyfiki chronionych urządzeń. Wszelki wątpliwości związane z doborem ochronników oraz problemami ochrony przepięciowej pomogą Państwu rozwiązać pracownicy firmy TELPROS. Nasze ochronniki uzyskały przychylną opinię Instytutu Łączności. Popularny, uniwersalny, niezawodny. OA-s OCHRONNIK ABONENCKI standardowy zawiera dwa stopnie zabezpieczenia przepięciowego odgromnikowo-warystorowego oraz jeden stopień zabezpieczenia przetężeniowo-prądowego, realizowanego na bezpiecznikach zwarciowych o działaniu termicznym. Uniwersalny, wytrzymały, niezawodny. OA-s/p OCHRONNIK ABONENCKI standardowy z PTC jest rozbudowaną wersją ochronnika OA-s, zawiera zamiast dławików jak w OA-s, bezpieczniki samoregenerujące się typu PTC. Stosuje się go szczególnie w sytuacjach gdzie oprócz zagrożenia napięciowego istnieje potencjalne niebezpieczeństwo zagrożenia prądowego. Najskuteczniejszy, najszybszy, najwytrzymalszy, niezawodny. OT-u OCHRONNIK TELEKOMUNIKACYJNY uniwersalny zawiera trzy stopnie zabezpieczenia przepięciowego: zgrubne, realizowane na odgromniku, wstępne warystorowe i dokładne diodowe oraz trzy stopnie zabezpieczenia przetężeniowo-prądowego realizowanego na bezpiecznikach rozrywnych topikowych, zwarciowych termicznych i samoregenerujących się typu PTC. Stosuje się go do ochrony urządzeń podłączonych do sieci napowietrznych i kablowych o największym stopniu zagrożenia przepięciowego. TELPROS Strona: 1/7

Oferowane ochronniki telekomunikacyjne zbudowane są z elementów o dużej niezawodności i szybkim działaniu.

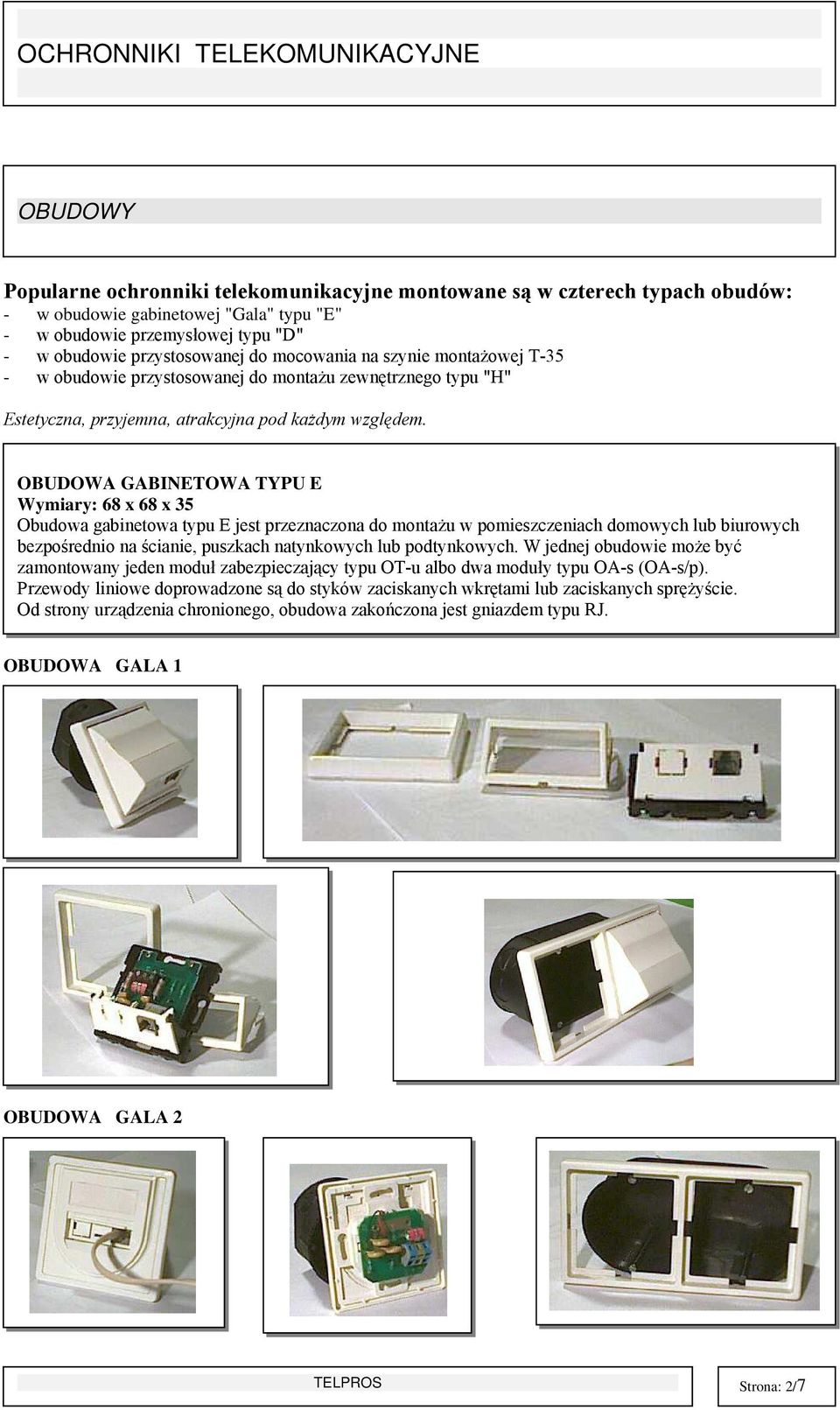

2 OBUDOWY Popularne ochronniki telekomunikacyjne montowane są w czterech typach obudów: - w obudowie gabinetowej "Gala" typu "E" - w obudowie przemysłowej typu "D" - w obudowie przystosowanej do mocowania na szynie montażowej T-35 - w obudowie przystosowanej do montażu zewnętrznego typu "H" Estetyczna, przyjemna, atrakcyjna pod każdym względem. OBUDOWA GABINETOWA TYPU E Wymiary: 68 x 68 x 35 Obudowa gabinetowa typu E jest przeznaczona do montażu w pomieszczeniach domowych lub biurowych bezpośrednio na ścianie, puszkach natynkowych lub podtynkowych. W jednej obudowie może być zamontowany jeden moduł zabezpieczający typu OT-u albo dwa moduły typu OA-s (OA-s/p). Przewody liniowe doprowadzone są do styków zaciskanych wkrętami lub zaciskanych sprężyście. Od strony urządzenia chronionego, obudowa zakończona jest gniazdem typu RJ. OBUDOWA GALA 1 OBUDOWA GALA 2 TELPROS Strona: 2/7

OBUDOWA GABINETOWA TYPU E Wymiary: 68 x 68 x 35 Obudowa gabinetowa typu E jest przeznaczona do montażu w pomieszczeniach domowych lub biurowych bezpośrednio na ścianie, puszkach natynkowych lub

3 Popularna, uniwersalna, tania. OBUDOWA PRZEMYSŁOWA TYPU D Wymiary: 113 x 65 x 40 mm Obudowa przemysłowa typu D przeznaczona jest do montowania na ścianie w pomieszczeniach osłoniętych lub szafach przemysłowych. W jednej obudowie może być zamontowany jeden lub dwa moduły zabezpieczające typu OT-u albo jeden do czterech modułów OA-s (OA-s/p). Przewody od strony linii i urządzenia chronionego doprowadza się do styków zaciskanych sprężyście lub wkrętami. OA-s 2 OA-s 4 OA-s/p TELPROS Strona: 3/7

w pomieszczeniach osłoniętych lub szafach przemysłowych.

4 OBUDOWA PRZYSTOSOWANA DO MOCOWANIA NA SZYNIE T-35 Wymiary: -jednomodułowa 90 x 35 x 65 mm - dwumodułowa 90 x 52,5 x 65 mm Stosowane są obudowy jedno lub dwumodułowe. Umożliwiają mocowanie na standardowej szynie T-35. Przewody od strony linii i urządzenia chronionego doprowadza się do styków zaciskanych wkrętami. Wytrzymała, odporna, niezawodna. OBUDOWA ZEWNĘTRZNA TYPU H Wymiary: 88 x 88 x 53 mm Obudowa typu H przystosowana jest szczególnie do montażu zewnętrznego, nieosłoniętego. Jest wytrzymała mechanicznie, odporna na wahania temperatury. Posiada stopień szczelności IP65. W jednej obudowie może być zamontowany jeden lub dwa moduły zabezpieczajace typu OA-s (OA-s/p). Przewody od strony linii i urządzenia doprowadzone są do styków zaciskanych sprężyście lub wkrętami. TELPROS Strona: 4/7

OBUDOWA ZEWNĘTRZNA TYPU H Wymiary: 88 x 88 x 53 mm Obudowa typu H przystosowana jest szczególnie do montażu zewnętrznego, nieosłoniętego. Jest wytrzymała mechanicznie, odporna na wahania temperatury.

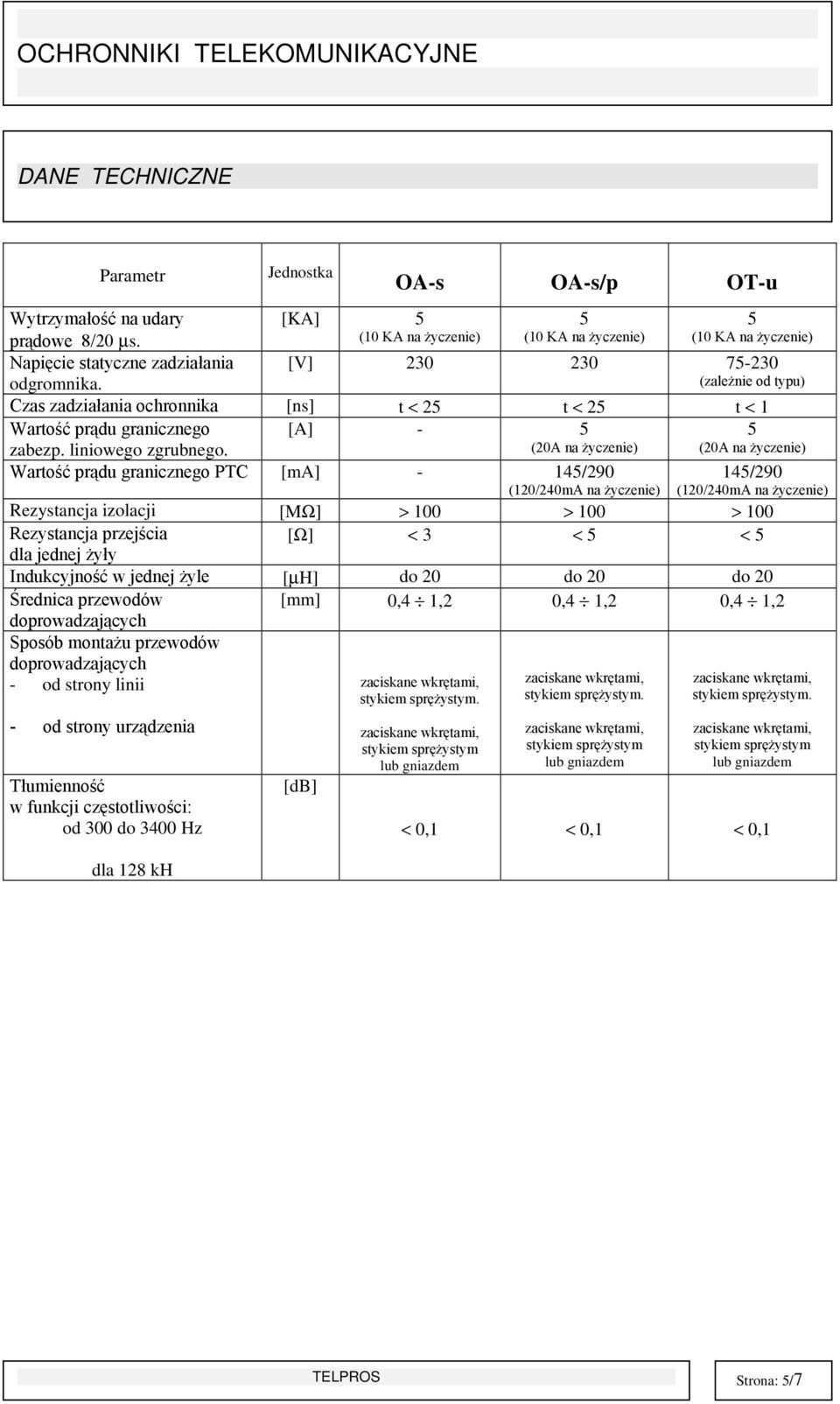

5 DANE TECHNICZNE Parametr Jednostka OA-s OA-s/p OT-u Wytrzymałość na udary prądowe 8/20 µs. [KA] 5 (10 KA na życzenie) 5 (10 KA na życzenie) 5 (10 KA na życzenie) Napięcie statyczne zadziałania odgromnika. [V] (zależnie od typu) Czas zadziałania ochronnika [ns] t < 25 t < 25 t < 1 Wartość prądu granicznego zabezp. liniowego zgrubnego. [A] - 5 (20A na życzenie) 5 (20A na życzenie) Wartość prądu granicznego PTC [ma] - 145/290 (120/240mA na życzenie) Rezystancja izolacji [MΩ] > 100 > 100 > /290 (120/240mA na życzenie) Rezystancja przejścia [Ω] < 3 < 5 < 5 dla jednej żyły Indukcyjność w jednej żyle [µh] do 20 do 20 do 20 Średnica przewodów [mm] 0,4 1,2 0,4 1,2 0,4 1,2 doprowadzających Sposób montażu przewodów doprowadzających - od strony linii - od strony urządzenia Tłumienność w funkcji częstotliwości: od 300 do 3400 Hz dla 128 kh [db] stykiem sprężystym. stykiem sprężystym lub gniazdem stykiem sprężystym. stykiem sprężystym lub gniazdem stykiem sprężystym. stykiem sprężystym lub gniazdem < 0,1 < 0,1 < 0,1 TELPROS Strona: 5/7

[V] 230 230 75-230 (zależnie od typu) Czas zadziałania ochronnika [ns] t < 25 t < 25 t < 1 Wartość prądu granicznego zabezp. liniowego zgrubnego.

6 CENNIK OCHRONNIKI W OBUDOWIE GABINETOWEJ E1 (GALLA1) OA-s/E1 O-A ,00 5. OCHRONNIK TELEKOMUNIKACYJNY 2/OA-s/E1 2/O-A ,00 OA-p/E1 O-A ,00 2/OA-p/E1 O-A ,00 OT-u/E1 O-A ,50 OCHRONNIKI W OBUDOWIE GABINETOWEJ E2 (GALLA2) OA-s/E2 O-A ,00 5. OCHRONNIK TELEKOMUNIKACYJNY 2/OA-s/E2 2/O-A ,00 OA-p/E2 O-A ,00 2/OA-p/E2 O-A ,00 OT-u/E2 O-A ,50 OSPRZĘT DO OBUDÓW GABINETOWYCH TYPU E (GALLA) Lp. Nazwa Cena 1. RAMKA E1 wg cennika 2. RAMKA E2 wg cennika 3. PUSZKA PODTYNKOWA φ 60 wg cennika 4. PUSZKA NATYNKOWA wg cennika TELPROS Strona: 6/7

GABINETOWEJ E2 (GALLA2) OA-s/E2 O-A20-02 35,00 5.

7 CENNIK OCHRONNIKI W OBUDOWIE PRZEMYSŁOWEJ TYPU D OA-s O-A ,00 standardowy 4-modułowy, 2-stopniowy 5. OCHRONNIK ABONENCKI z polyswitch PTC 2-modułowy, 2-stopniowy 6. OCHRONNIK ABONENCKI z polyswitch PTC 4-modułowy, 2-stopniowy 7. OCHRONNIK TELEKOMUNIKACYJNY 2/OA-s 2/O-A ,50 4/OA-s 4/O-A ,00 OA-p O-A ,50 2/OA-p 2/O-A ,50 4/OA-p 4/O-A ,00 OT-u O-A ,50 OCHRONNIKI W OBUDOWIE PRZYSTOSOWANEJ DO MONTAŻU NA SZYNIE TYPU S OA-s/S O-A ,00 z polyswitch PTC 2-modułowy, 2-stopniowy 5. OCHRONNIK TELEKOMUNIKACYJNY 6. OCHRONNIK TELEKOMUNIKACYJNY 2-modułowy, 3-stopniowy 2/OA-s/S 2/O-A ,50 OA-p/S O-A ,50 2/OA-p/S 2/O-A ,50 OT-u/S O-A ,00 2/OT-u/S 2/O-A ,00 OCHRONNIKI W OBUDOWIE ZEWNĘTRZNEJ TYPU H OA-s/H O-A ,00 2/OA-s/H 2/O-A ,50 OA-p/H O-A ,00 2/OA-p/H 2/O-A ,50 TELPROS Strona: 7/7

OCHRONNIK TELEKOMUNIKACYJNY 2/OA-s 2/O-A20-02 46,50 4/OA-s 4/O-A22-02 93,00 OA-p O-A20-01 27,50 2/OA-p 2/O-A20-01 54,50 4/OA-p 4/O-A20-01 109,00 OT-u O-A33-03 39,50 OCHRONNIKI W OBUDOWIE
