Serie ograniczników MCF, V50 oraz V20 Nowa drużyna do walki z przepięciami!

Transkrypt

1 Serie ograniczników MCF, V50 oraz V20 Nowa drużyna do walki z przepięciami!

2 Sprawdzona jakość Najważniejszym zadaniem centrum testowego BET jest badanie urządzeń ochrony odgromowej i przeciwprzepięciowej OBO. Dotyczy to badań zarówno nowych produktów jak i takich, które zostają zmodyfikowane lub dostosowane do najnowszych wymagań. Zaprojektowane przez OBO Produkowane przez OBO Certyfikowane przez uznane międzynarodowe jednostki 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 2

3 Bezpieczeństwo dzięki urządzeniom ochrony przeciwprzepięciowej Urządzenia ochrony przeciwprzepięciowej (SPD = Surge Protective Device) podnoszą poziom bezpieczeństwa oraz zapobiegają wnikaniu przepięć do budynku poprzez instalacje zasilające oraz telekomunikacyjne. SPD obniżają poziom napięcia do poziomu bezpiecznego dla urządzeń podłączonych do instalacji. Zapobiegają w ten sposób przeskokom ładunków a dzięki temu minimalizują ryzyko pożaru. Straty na skutek przepięć Uszkodzenia spowodowane przepięciami występują nie tylko w wyniku bezpośrednich uderzeń piorunów, które mogą powodować bardzo duże zniszczenia. Poważne uszkodzenia urządzeń i systemów elektronicznych są częściej spowodowane przez przepięcia powstałe w wyniku pobliskich wyładowań atmosferycznych tj. wyładowań w promieniu dwóch kilometrów. Ubezpieczenie mienia (np. domu) zwykle uwzględnia ochronę przed bezpośrednim uderzeniem pioruna. Standardowe umowy ubezpieczeniowe często nie obejmują jednak kosztów związanych z uszkodzeniem urządzeń elektronicznych. Dodatkowo, skutek pobliskiego uderzenia pioruna i powstałe w jego wyniku przepięcia mogą przyczynić się do powstania nieplanowanych kosztów związanych z utratą danych i/lub przerwaniem procesów produkcji (w przemyśle). Normy 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 IEC dot. ochrony przepięciowej Obowiązująca od 206 Kiedy ochrona przepięciowa jest wymagana? W każdej nowej instalacji elektrycznej (Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.) W każdym nowym lub rozbudowywanym budynku (Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.) Według wytycznych firm ubezpieczeniowych (np. niemieckie wytyczne VdS 200) Przepięcia zagrażają urządzeniom i danym elektronicznym Wnioski Ochrona przeciwprzepięciowa jest wymagana w przypadku nowych oraz rozbudowywanych budynków IEC dot. ochrony odgromowej Wymagania prawa budowlanego (np. Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.) Analiza ryzyka zgodnie z IEC Według wytycznych firm ubezpieczeniowych (np. niemieckie wytyczne VdS 200) Zapewnia to bezpieczeństwo i ochronę instalacji i budynku 3

4 Wybór typu ograniczników przepięć Budynek z zewn. instalacją odgromową Ogranicznik przepięć + 2 Budynek zasilany linią napowietrzną Montowany w miejscu wprowadzenia instalacji do budynku (np. rozdzielnica główna lub złącze ka-blowe Budynek bez zewn. instalacji odgromowej Rozdzielnica główna oraz podrozdzielnica Ogranicznik przepięć 2 Montaż w rozdzielnicach głównych, i w podrozdzielnicach 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 4

5 Przemysł Budynki biurowe, komercyjne i mieszkalne MCF Compact Poziom ochrony odgromowej LPL I - IV Zdolność odprowadzania prądu piorunowego 00 ka (0/350) 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 Budynki biurowe, komercyjne i mieszkalne V50 Poziom ochrony odgromowej LPL III-IV Zdolność odprowadzania prądu piorunowego 50 ka (0/350) Budynki biurowe, komercyjne i mieszkalne V20 Rozdzielnica główna oraz podrozdzielnica Montaż w rozdzielnicach głównych, i w podrozdzielnicach 5

6 MCF Ogranicznik przepięć + 2: Imp = 25 ka na pole oraz 00 ka łącznie Do stosowania w budynkach z ochroną odgromową poziomu (LPL) I- IV Kompaktowa obudowa, tylko 05 mm szerokości: zajmuje o 25 % mniej miejsca w instalacji TN-S oraz TT : do,5 kv, koordynacja z ogranicznikami przepięć 3 Zdolność gaszenia prądu następczego do 50 ka Uniwersalne zastosowanie w budynkach przemysłowych, biurowych, komercyjnych oraz mieszkalnych Pełna zgodność z EN potwierdzona przez zewnętrzny instytut badawczy Do stosowania w obszarze przed licznikiem energii elektrycznej ((np. zgodnie z wytycznymi VDEW oraz E VDE-AR-N 400)) Maksymalne dodatkowe zabezpieczenie zwarciowe 35 A gl/gg Zdalna sygnalizacja uszkodzenia (FS) z bezpotencjałowym zestykiem przełączającym (NC/NO) Dostępność do instrukcji obsługi online w każdym momencie dzięki zastosowaniu kodu QR 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 6

7 V50 Ogranicznik przepięć + 2: Imp = 2,5 ka na pole oraz 50 ka łącznie Do stosowania w budynkach z ochroną odgromową poziomu (LPL) III- IV : do,3 kv, koordynacja z ogranicznikami przepięć 3 Pełna zgodność z EN potwierdzona przez zewnętrzny instytut badawczy Uniwersalne zastosowanie w budynkach biurowych, komercyjnych oraz mieszkalnych Uniwersalny montaż dzięki znakowaniu pod kątem 90 Maksymalne dodatkowe zabezpieczenie zwarciowe 60 A gl/gg Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna Dostępne w wersjach na napięcia maksymalne: 50 V, 280 V, 320 V, 385 V Dostępne wersje ze zdalną sygnalizacją uszkodzenia (FS) z bezpotencjałowym zestykiem przełączającym (NC/NO) Wersje od - do 4- polowych do każdego rodzaju sieci Dostępność do instrukcji obsługi online w każdym momencie dzięki zastosowaniu kodu QR 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 Uniwersalny montaż 7

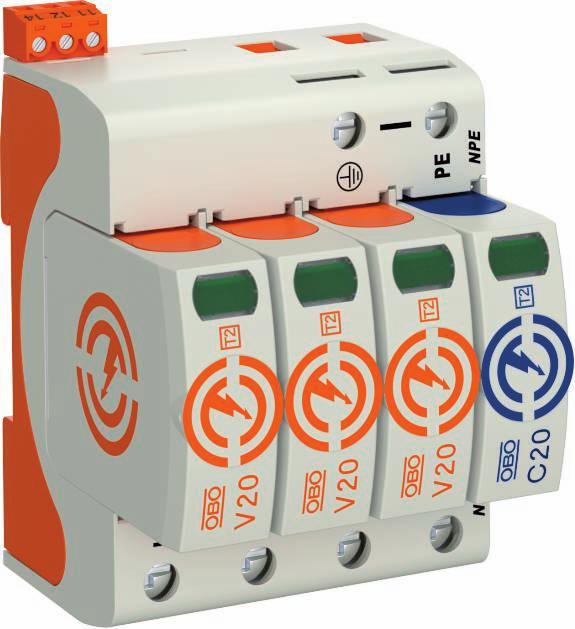

8 V20 Ogranicznik przepięć 2: In = 20 ka (L-N) / 40 ka (N-PE), aż do 60 ka : do,3 kv, kordynacja z ogranicznikami przepięć 3 Spełnia i przewyższa wymagania IEC Pełna zgodność z EN potwierdzona przez zewnętrzny instytut badawczy Uniwersalne zastosowanie w budynkach przemysłowych, biurowych, komercyjnych oraz mieszkalnych Mechaniczne zabezpieczenie wkładek - ochrona antywibracyjna Maksymalne dodatkowe zabezpieczenie zwarciowe 60 A gl/gg Uniwersalny montaż dzięki znakowaniu pod kątem 90 Dostępne w wersjach na napięcia maksymalne: 75 V, 50 V, 280 V, 320 V, 385 V, 440 V, 550 V Dostępne wersje ze zdalną sygnalizacją uszkodzenia (FS) z bezpotencjałowym zestykiem przełączającym (NC/NO) Wersje od - do 4- polowych do każdego rodzaju sieci Dostępność do instrukcji obsługi online w każdym momencie dzięki zastosowaniu kodu QR Uniwersalny montaż 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 8

9 Kompleksowość OBO Kompletna ochrona odgromowa oraz przeciwprzepięciowa Jako producent, firma OBO oferuje zarówno komponenty do zewnętrznej ochrony odgromowej i uziemień, jak również do wyrównania potencjałów i ochrony przed przepięciami. Pomoc Skuteczna współpraca z klientem oznacza dla nas przede wszystkim szybką pomoc oraz wsparcie wszędzie tam, gdzie jest to niezbędne Biuro Obsługi Klienta Polska Tel: oferty@obo.pl Broszury oraz przewodniki Przewodniki i broszury OBO dotyczące ochrony odgromowej oferują wsparcie w zakresie projektowania systemów ochrony odgromowej i przeciwprzepięciowej. 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 Seminaria i warsztaty W trakcie szkoleń, zarówno w biurach OBO, jak i na miejscu, jesteśmy gotowi przekazać Ci naszą teoretyczną i praktyczną wiedzę. Kompetencje W centrum testowym BET urządzenia ochrony odgromowej oraz przeciwprzepięciowej OBO są testowane zgodnie z normami przez wysoko wykwalifikowanych specjalistów. Certyfikacja Wiele produktów OBO jest badanych i certyfikowanych również przez zewnętrzne jednostki i instytuty, np. VDE, ÖVE, KEMA oraz UL. Gwarancja OBO oferuje wysokiej jakości urządzenia zabezpieczające przed przepięciami z 5-letnią gwarancją. 9

10 Budynek mieszkalny przykład wykonania ochrony przeciwprzepięciowej Ograniczniki przepięć do ochrony różnych instalacji Zasilanie w energię elektryczną zasilanie główne AC, urządzenia końcowe Telekomunikacja, kontrola dostępu Telefon, domofon (videodomofon) Instalacje sterowania piec grzewczy 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 0

11 Zasilanie w energię elektryczną Zasilanie główne Rodzaj Lokalizacja ogranicznika * Pokazane przykłady stanowią tylko część niezbędnej ochrony przepięciowej dla tego budynku. Należy również uwzględnić ochronę telewizji kablowej, systemu monitoringu (CCTV) oraz sterowania roletami. Zasilanie Zasilanie Rozdzielnica główna, przed licznikiem Wszystkie podrozdzielnice, jeżeli odległość >0m MCF 00-3+NPE+FS V Alternatywnie Rodzaj Lokalizacja ogranicznika Zasilanie Wszystkie podrozdzielnice, jeżeli odległość V0 Compact Urządzenia końcowe Rodzaj Lokalizacja ogranicznika Zasilanie PC przy PC FC-D urządzenie TV przy TV FC-TV-D TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 Telekomunikacja, kontrola dostępu Telefon Rodzaj Linia telefoniczna, 0x dwurdzeniowa Linia telefoniczna, 0x dwurdzeniowa Linia telefoniczna, 0x dwurdzeniowa Domofon Videodomofon Kabel TV Rodzaj Sterowanie zewnętrznym domofonem, sterowanie Sterowanie zewnętrznym domofonem, zasilanie Rodzaj Instalacje sterowania Ogrzewanie Ochrona podstawowa (kabel TV) Ochrona podstawowa (kabel TV), zasilanie Rodzaj Ogrzewanie, zasilanie pompy Lokalizacja Główny punkt w piwnicy Główny punkt w piwnicy Główny punkt w piwnicy Lokalizacja ogranicznika LSA-G LSA-B-MAG LSA-A-LEI ogranicznika przy domofonie TKS-B przy domofonie ÜSM-A Lokalizacja W piwnicy, zasilanie, przed wzmacniaczem W piwnicy, zasilanie, przed wzmacniaczem Lokalizacja Piwnica, mała rozdzielnica ogranicznika DS-F m/w FC-D ogranicznika VF230 AC/DC Ogrzewanie: czujnik Piwnica, mała rozdzielnica TKS-B

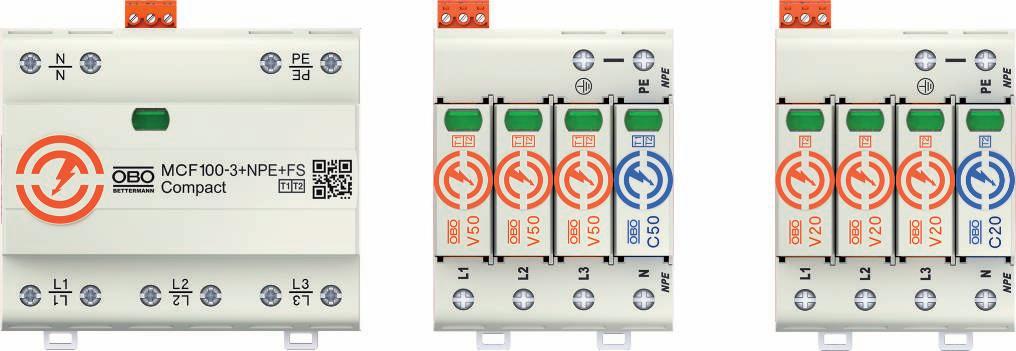

12 MCF, Ogranicznik przepięć +2 Ogranicznik przepięć MCF, 3-polowy 255 V, do sieci TN-C MCF75-3+FS IP 20 kg/00 75, MCF75-3+FS Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 25 ka 35 ka,5 kv 75 ka Ogranicznik przepięć MCF, 3-polowy+NPE 255 V, do sieci TN-S i TT MCF00-3+NPE+FS N/PE IP 20 kg/00 93, MCF00-3+NPE+FS Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 25 ka 35 ka,5 kv 00 ka 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 2

13 V50, Ogranicznik przepięć +2 Ogranicznik przepięć V50, -polowy 280 V V PA poliamid 280 IP 20 kg/00 6, V Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka ka,3 kv Ogranicznik przepięć V50, -polowy ze zdalną sygnalizacją uszkodzenia, 280 V V50-+FS-280 PA poliamid 280 IP 20 V50-+FS-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka ka,3 kv kg/00 6, Ogranicznik przepięć V50, -polowy+npe 280 V, do sieci TN-S i TT 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 V50-+NPE N/PE IP 20 V50-+NPE-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] V50-+NPE+FS-280 2,5 ka 30 ka 25 ka,3 kv kg/00 30, Ogranicznik przepięć V50, -polowy+npe ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S i TT 280 +N/PE IP 20 V50-+NPE+FS-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 25 ka,3 kv kg/00 30,

14 V50, Ogranicznik przepięć +2 Ogranicznik przepięć V50, -polowy+npe ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-C V IP 20 kg/00 46, V Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 37,5 ka,3 kv Ogranicznik przepięć V50, 3-polowy 280 V, do sieci TN-C V50-3+FS IP 20 kg/00 46, V50-3+FS-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 37,5 ka,3 kv Ogranicznik przepięć V50, 3-polowy+NPE 280 V, do sieci TN-S i TT V50-3+NPE N/PE IP 20 kg/00 58, V50-3+NPE-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 50 ka,3 kv Ogranicznik przepięć V50, 3-polowy+NPE ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S i TT V50-3+NPE+FS N/PE IP 20 V50-3+NPE+FS-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 50 ka,3 kv kg/00 59, TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 4

15 V50, Ogranicznik przepięć +2 Ogranicznik przepięć V50, 4-polowy 280 V, do sieci TN-S V IP 20 kg/00 6, V Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 50 ka,3 kv Ogranicznik przepięć V50, 4-polowy 280 V, do sieci TN-S V50-4+FS IP 20 kg/00 6, V50-4+FS-280 Prąd udarowy (0/350 μs) Prąd udarowy (0/350) [łącznie] 2,5 ka 30 ka 50 ka,3 kv Wkładka do ogranicznika przepięć V50, 280 V 02 TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 V C IP N/PE IP 20 kg/00 8,500 kg/00 7, Wkładka NPE-C50 5

16 V20, Ogranicznik przepięć 2 Ogranicznik przepięć V20, -polowy, 280V V IP 20 kg/00 2, V Prąd wyładowczy (8/20 µs) łącznie 20 ka 40 ka,3 kv Ogranicznik przepięć V20, -polowy ze zdalną sygnalizacją uszkodzenia, 280V V20-+FS IP 20 kg/00 3, V20-+FS-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 40 ka,3 kv Ogranicznik przepięć V20, -polowy+npe, 280 V, do sieci TN-S i TT V20-+NPE N/PE IP 20 kg/00 24, V20-+NPE-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 60 ka,3 kv Ogranicznik przepięć V20, -polowy+npe ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S i TT V20-+NPE+FS N/PE IP 20 V20-+NPE+FS-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 60 ka,3 kv kg/00 24, TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 6

17 V20, Ogranicznik przepięć 2 Ogranicznik przepięć V20, 3-polowy 280 V, do sieci TN-C V IP 20 kg/00 36, V Prąd wyładowczy (8/20 µs) łącznie 20 ka 20 ka,3 kv Ogranicznik przepięć V20, 3-polowy ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-C V20-3+FS IP 20 kg/00 36, V20-3+FS-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 20 ka,3 kv Ogranicznik przepięć V20, 3-polowy+NPE, 280 V, do sieci TN-S i TT V20-3+NPE N/PE IP 20 kg/00 45, TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 V20-3+NPE-280 Prąd wyładowczy (8/20 µs) łącznie V20-3+NPE+FS ka 60 ka,3 kv Ogranicznik przepięć V20, 3-polowy+NPE ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S i TT N/PE IP 20 V20-3+NPE+FS-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 60 ka,3 kv kg/00 46,

18 V20, Ogranicznik przepięć 2 Ogranicznik przepięć V20, 4-polowy 280 V, do sieci TN-S V IP 20 kg/00 47, V Prąd wyładowczy (8/20 µs) łącznie 20 ka 60 ka,3 kv Ogranicznik przepięć V20, 4-polowy ze zdalną sygnalizacją uszkodzenia, 280 V, do sieci TN-S V20-4+FS IP 20 kg/00 47, V20-4+FS-280 Prąd wyładowczy (8/20 µs) łącznie 20 ka 60 ka,3 kv Wkładka do ogranicznika przepięć V20, 280 V V IP 20 kg/00 5, Wkładka NPE-C20 C N/PE IP 20 kg/00 3, TBS Broschüre Ableiter MCF, V50 und V20 Polen / pl / 208//9 09:38:46 09:38:46 (LLExport_02304) / 208//9 09:4:8 8
