1 WYKONAWSTWO DYSTRYBUCJA PRODUKCJA EKSPERTYZY PROJEKTY DORADZTWO TECHNICZNE PRACE BADAWCZE SZKOLENIA Ochrona przed przepięciami sieci sygnałowych Katalog produktów 08 RZETELNOŚĆ PROFESJONALIZM WYSOKA SPECJALIZACJA

2 Centrum Ochrony przed Przepięciami i Zakłóceniami Elektromagnetycznymi Ekspertyzy i opinie techniczne W ramach Centrum Ochrony Przed Przepięciami i Zakłóceniami Elektromagnetycznymi specjaliści z naszej firmy wykonują ekspertyzy techniczne, których celem jest przygotowanie założeń do dokumentacji projektowej na podstawie oceny stanu zagrożenia piorunowego i przepięciowego obiektów budowlanych i systemów elektronicznych. Opracowanie, które jest wynikiem każdej ekspertyzy zawiera informacje o stanie badanych instalacji, dokumentację fotograficzną pokazującą elementy wymagające poprawy oraz zalecenia techniczne. Na podstawie otrzymanych informacji inwestor może zaplanować wykonanie odpowiedniego do jego warunków systemu ochrony odgromowej i przed przepięciami w sposób zapewniający pełną ochronę obiektu lub ocenianej instalacji. Lista przykładowych zrealizowanych tematów ekspertyz i opinii technicznych: ocena stanu zagrożenia przepięciowego instalacji elektroenergetycznych i teletechnicznych oraz opracowanie koncepcji ochrony przed przepięciami tych instalacji analiza ryzyka zagrożenia piorunowego obiektów budowlanych ocena stopnia zagrożenia piorunowego i przepięciowego urządzeń i instalacji elektrycznych ochrona przed przepięciami urządzeń i instalacji elektrycznych w obiektach Radiowo-Telewizyjnych Centrów Nadawczych ocena zgodności istniejącej instalacji odgromowej z wymaganiami aktualnych norm odgromowych analiza zabezpieczenia odgromowego i przed przepięciami radiolinii ocena stopnia zagrożenia piorunowego i przed przepięciami urządzeń telekomunikacyjnych analiza techniczna możliwości zainstalowania wieży telekomunikacyjnej na terenie bazy paliwowej z uwagi na zagrożenie piorunowe ocena stopnia zagrożenia piorunowego i przed przepięciami elektrowni wodnych analiza zabezpieczenia przed przepięciami systemów sterowania ruchem kolejowym (srk). Prace badawczo-rozwojowe i opracowywanie wytycznych Innym obszarem naszych działań jest prowadzenie prac badawczo-rozwojowych oraz opracowywanie wytycznych dla metod ograniczania skutków oddziaływania przepięć lub bezpośrednich wyładowań atmosferycznych. Opracowanie zaleceń do projektu technicznego kompleksowej ochrony odgromowej i przed przepięciami w obiektach radiokomunikacyjnych pracujących w terenach górskich Opracowanie zaleceń do projektów technicznych systemów uziemiania wysokościowych konstrukcji wsporczych anten: masztów i wież Opracowanie ochrony odgromowej i przed przepięciami Radiowo-Telewizyjnych Centrów Nadawczych Poligonowe badania ochrony przed przepięciami sieci trakcyjnej DC 3 kv z ogranicznikami warystorowymi Zasady realizacji ochrony przed porażeniem prądem z sieci trakcyjnej, ochrony odgromowej i przed przepięciami kolejowych urządzeń technicznych oraz infrastruktury powiązanej z tymi urządzeniami, w aspekcie eliminowania zagrożenia życia i uszkodzeń obiektów Wymagania na ochronę elektronicznych i komputerowych urządzeń sterowania ruchem stacyjnych, liniowych, przejazdowych przed przepięciami wywołanymi wyładowaniami atmosferycznymi.

3 O firmie Energetyka Przemysł Radiokomunikacja Kolej Wojsko NASZA SPECJALIZACJA Na rynku usług ochrony odgromowej i przed przepięciami działamy od 995 r. Zajmujemy się szeroko rozumianą kompleksową ochroną obiektów przed oddziaływaniem piorunowego impulsu elektromagnetycznego LEMP (Lightning Electromagnetic Pulse). Obszar naszej aktywności obejmuje następujące branże: budownictwo przemysłowe, obiekty energetyczne i radiokomunikacyjne, obiekty i infrastrukturę kolejową oraz obiekty specjalnego przeznaczenia, w tym: obiekty wojskowe oraz przesyłu ropy i gazu. Nasza specjalizacja to realizacja Kompleksowych Systemów Ochrony Odgromowej i przed Przepięciami obiektów budowlanych oraz wszelkiego rodzaju instalacji. W tym obszarze działalności wykonujemy: ekspertyzy, projekty oraz całościowe realizacje instalacji uziemiających, odgromowych, wyrównania potencjałów i ochrony przed przepięciami, a także ekranowania wydzielonych pomieszczeń oraz całych obiektów. Dzięki wytrwałej realizacji strategii rozwoju firmy należymy do grona największych firm w branży szeroko rozumianej ochrony odgromowej działających nie tylko w Polsce, ale również w krajach sąsiednich. Aktualnie terytorium naszej aktywności obejmuje obszar Polski, Litwy, Łotwy, Estonii, Białorusi oraz Ukrainy. DZIAŁ BADAWCZO-ROZWOJOWY Ponad dwudziestoletnie praktyczne doświadczenie w dziedzinie ochrony odgromowej obiektów i systemów elektronicznych pozwala nam zaoferować Państwu kompleksową usługę polegającą na skutecznym zwiększeniu odporności każdego systemu lub obiektu na skutki oddziaływania LEMP. Dzięki dofinansowaniu z funduszy unijnych w ramach naszej firmy uruchomiliśmy laboratorium specjalizujące się w badaniach ograniczników przepięć oraz odporności urządzeń na udary przepięciowe. Zakres oferty działu badawczo-rozwojowego: ekspertyzy i oceny stanu zagrożenia piorunowego obiektów budowlanych, budowli i systemów o dowolnym stopniu złożoności opracowanie założeń i wymagań technicznych kompleksowej ochrony przed LEMP opracowanie założeń i wymagań technicznych ochrony przed przepięciami i wyładowaniami atmosferycznymi obiektów, systemów i sieci badania laboratoryjne DZIAŁ PRODUKCJI specjalnego przeznaczenia układy ochrony przed przepięciami liczniki wyładowań atmosferycznych systemy ostrzegania przed burzami Zapraszamy do współpracy! PARTNERZY Katalog produktów

4 Oferta handlowa Ograniczniki przepięć instalacji energetycznych i teletechnicznych Iskiernikowe i warystorowe ograniczniki przepięć dla systemów zasilania nn Ograniczniki przepięć w obwodach niskosygnałowych i przesyłu danych Ceramiczne iskierniki separacyjne Ograniczniki do ochrony katodowej Rozwiązania do ochrony przed przepięciami w radiokomunikacji i transmisji danych Ograniczniki przepięć do obwodów informatycznych Ethernet kat. 5/6 PoE, CCTV IP, SSWiN Ograniczniki przepięć do systemów radiokomunikacji GSM, UMTS, LTE, WIMAX, GPS Złącza, osprzęt i kable radiotelekomunikacyjne Systemy ostrzegania Lokalny system wczesnego ostrzegania przed burzami Thor Guard Licznik wyładowań atmosferycznych Systemy rozgłaszania informacji o zagrożeniu piorunowym w miejscu publicznym Katalog produktów

5 Oferta handlowa Uziomy miedziowane Złączkowe z gwintem Kute z tuleją uszczelniająco-wzmacniającą Płaskowniki (bednarki) Wyrównanie potencjałów Płaskowniki i druty stalowe miedziowane Iskierniki separacyjne Płyty czołowe wejść kablowych Specjalistyczna ochrona przed przepięciami Ochrona instalacji ochrony katodowej Kompleksowa ochrona systemów bezpieczeństwa (SSWiN, KD, SSP, CCTV oraz AKPiA) Ochrona instalacji fotowoltaicznych i turbin wiatrowych Katalog produktów 3

6 Ochrona przed przepięciami sieci sygnałowych Standard sygnału Połączenie SPD Chronione linie Nr katalogowy Uwagi Systemy kontrolno-pomiarowe 0-0 ma, 4-0 ma binarne pomiar temperatury zaciski śrubowe RST Guard 4V pętla prądowa zaciski śrubowe RST Guard 4V S pętla prądowa (izolacja ekranu względem uziemienia) zaciski śrubowe RST AL 4 DC pętla prądowa zaciski śrubowe RST Guard 4V S izolacja ekranu względem uziemienia zaciski śrubowe RST SAP 3A 4V linie we/wy w logice 4 V zaciski śrubowe RST Guard XXV linie we/wy inne poziomy napięć zaciski śrubowe RST Guard RS czujniki serii DS8B0 przy zasilaniu pasożytniczym zaciski śrubowe RST Guard 5V czujniki serii DS8B0 przy zasilaniu pasożytniczym (-przewodowym) zaciski śrubowe RST AL RS czujniki serii DS8B0 wariant 3-przewodowy zaciski śrubowe RST Guard 4V PT 00, PTC zaciski śrubowe RST Guard 5V termopary J, K, T, N, E, R, S, B, TTL zaciski śrubowe RST Guard V 00 0 sygnały w standardzie TTL (0-5 V) 0-0V zaciski śrubowe RST Guard V 00 0 sterowanie analogowe 0-0 V -0V zaciski śrubowe RST Guard V 00 0 sterowanie analogowe -0 V Magistrale danych zaciski śrubowe RST Guard 4V HF 0 04 kabel RG6 lub pojedyncza para telefoniczna ARCNET złącze RJ45 RST NET PoE 4x pojedyncza para telefoniczna rozszyta na złaczu RJ lub RJ45 AS-I zaciski śrubowe RST Guard 36V dane i zasilanie (30 VDC / 60 ma na czujnik) transmisja bitu 6 us = 66 khz zaciski śrubowe RST SAP 3A 36V dane i zasilanie (30 VDC / 60 ma na czujnik) transmisja bitu 6us = 66 khz złącze RJ45 RST NET PoE 4x ethernet BACnet Bitbus CAN-Bus C-Bus zaciski śrubowe RST Guard V HF 0 0 MS/TP (RS 485) zaciski śrubowe RST Guard V 00 0 PTP (RS 3) zaciski śrubowe RST AL 5 HF magistrala RS V zaciski śrubowe RST Guard 5V HF magistrala RS V zaciski śrubowe RST AL 5 HF magistrala RS V zaciski śrubowe RST Guard 5V HF magistrala RS V zaciski śrubowe RST AL 5 HF magistrala RS V zaciski śrubowe RST Guard 5V HF magistrala RS V CC-Link zaciski śrubowe RST Guard RS trzyżyłowa skrętka ekranowana56 kbps, zgodne z EIA RS485 CsCAN złącze RJ45 RST NET PoE 4x port sieciowy do komunikacji między sterownikami Foundation Fieldbus H zaciski śrubowe RST Guard 36V ,5 kbit/s skrętka Foundation Fieldbus HSE złącze RJ45 RST NET PoE 4x Mb/s ethernet Honeywell SDS (-4DC) zaciski śrubowe RST SAP 3A 4V zasilanie protokołu Honeywell SDS (-4DC) Honeywell SDS (Mbit/s) zaciski śrubowe RST Guard 4V HF 0 04 dane protokołu ( Mbit/s) IEC-Bus zaciski śrubowe RST AL 5 HF RS 485 zaciski śrubowe RST Guard 5V HF RS 485 KNX-Bus zaciski śrubowe RST Guard GDT LonWorks zaciski śrubowe RST Guard 4V HF 0 04 pojedyncza, nieekranowana skrętka Lumel LUMBUS zaciski śrubowe RST AL 5 HF magistrala RS V zaciski śrubowe RST Guard V HF 0 0 magistrala RS V M-Bus (Meter-bus) zaciski śrubowe RST Guard 36V bodów Mechatrolink zaciski śrubowe RST Guard V HF 0 0 na bazie RS485, max 0 Mbit/s złącze RJ45 RST NET PoE 4x ethernet 00 Mb/s MODBUS zaciski śrubowe RST Guard V HF 0 0 magistrala RS485 Profibus-DP/FMS zaciski śrubowe RST Guard 5V HF magistrala RS485 zaciski śrubowe RST Guard RS magistrala RS485 Profibus-PA zaciski śrubowe RST Guard 4V HF 0 04 magistrala RS485 4 Katalog produktów

7 Profibus-SIMATIC NET zaciski śrubowe RST Guard 5V HF magistrala RS485 zaciski śrubowe RST Guard RS magistrala RS485 RS 3 zaciski śrubowe RST Guard V 00 0 komunikacja RS3 RS 4 zaciski śrubowe RST Guard RS komunikacja RS4 RS 485 RS 485 (zasilanie magistrali) S-Bus (Saia-bus) Systemy informatyczne Ethernet Power over Ethernet (PoE) 5,4W Power over Ethernet (PoE+) 30W Uniwersal Power Over Ethernet (UPOE) 60W zaciski śrubowe RST AL RS magistrala RS485 zaciski śrubowe RST Guard RS full duplex zaciski śrubowe RST Guard V HF 0 0 magistrala RS485 niesprecyzowana zaciski śrubowe RST SAP 3A V 0 0 zasilanie magistrali RS485 złącze RJ45 RST NET PoE 4x Ethernet zaciski śrubowe RST Guard 4V HF 0 04 zgodny ze standardem RS-3, RS 4, EIA-485, zaciski śrubowe RST Guard RS zgodny ze standardem RS-3, RS 4, EIA-485, złącze RJ45 złącze RJ45 złącze RJ45 RST Safe NET PoE / RST NET PoE RST Safe NET PoE / RST NET PoE RST Safe NET PoE / RST NET PoE - 0 (4x) - 0 (4x) - 0 (4x) / / / BASE-T - użyte pary z 4-parowej skrętki kategorii 5 00 BASE-TX - użyte pary z 4-parowej skrętki kategorii BASE-T - użyte wszystkie pary skrętki kategorii 5 lub wyższej standard 80.3 af typ A (zasilanie przesyłane łącznie z danymi na parach / i 3/6) standard 80.3 af typ B (zasilanie przesyłane przez wolne pary 4/5 i 7/8) standard 80.3 at typ A (zasilanie przesyłane łącznie z danymi na parach / i 3/6) standard 80.3 at typ B (zasilanie przesyłane przez wolne pary 4/5 i 7/8) rozszerzenie standardu 80.3 at (zasilanie przesyłane łącznie z danymi na wszystkich 4 parach) Systemy alarmowe i CCTV audio zaciski śrubowe RST Guard Audio nagłośnienie w systemie 00 V ELA (electro acoustic system) zaciski śrubowe RST Guard Audio nagłośnienie w systemie 00 V niskoprądowe obwody zaciski śrubowe RST AL 5 DC linie we/wy w logice V systemów alarmowych zaciski śrubowe RST AL 4 DC linie we/wy w logice 4 V pętle SSP zaciski śrubowe RST SAP 3A 4V pętle sygnalizacyjne ppoż RS 485 video (skrętka) zaciski śrubowe RST SAP 3A 4V S pętle sygnalizacyjne ppoż (izolacja ekranu względem uziemienia) zaciski śrubowe RST AL RS magistrale danych systemów alarmowych zaciski śrubowe RST Guard RS full duplex zaciski śrubowe RST Guard V HF 0 04 magistrala RS485 niesprecyzowana zaciski śrubowe RST AL 5 HF analog, AHD, HDCVI, HDTVI zaciski śrubowe RST Guard 5V HF analog, AHD, HDCVI, HDTVI video 75 Ω złącze BNC RST CCTV BNC-I analog, AHD, HDCVI, HDTVI video IP video IP z zasilaniem PoE złącze RJ45 złącze RJ45 RST Safe NET PoE / RST NET PoE RST Safe NET PoE / RST NET PoE - 0 (4x) - 0 (4x) / / kamery sieciowe do Gb/s kamery sieciowe do Gb/s wysokoprądowe obwody zaciski śrubowe RST AL 5 HDC linie zasilające w systemach SSWiN V systemów alarmowych zaciski śrubowe RST AL 4 HDC linie zasilające w systemach SSWiN 4 V Zasilanie zaciski śrubowe RST SAP 3A 36V do 3 A AC 4 V zaciski śrubowe RST SAP 3A 48V do 3 A DC V zaciski śrubowe RST SAP 3A V 0 0 do 3 A DC 4 V zaciski śrubowe RST SAP 3A 4V do 3 A DC 36 V zaciski śrubowe RST SAP 3A 36V do 3 A DC 48 V zaciski śrubowe RST SAP 3A 48V do 3 A Inne ochrona zgrubna zaciski śrubowe RST Guard GDT minimalna pojemność wtrącona pośrednie uziemienie zaciski śrubowe RST S pośrednie uziemienie ekranu kabla Tabela zastosowań Katalog produktów 5

8 Profesjonalna ochrona odgromowa i przed przepięciami systemów alarmowych Ograniczniki przepięć typu RST AL przeznaczone są do ochrony systemów sygnalizacji włamania i napadu. Produkty te zapewniają skuteczną ochronę zarówno central alarmowych jak i pojedynczych elementów takich jak: czujki, manipulatory czy sygnalizatory. Małe wymiary ograniczników serii RST AL pozwalają na estetyczne wykonanie instalacji ochrony przed przepięciami. Wymienne moduły umożliwiają dostosowanie ograniczników do dowolnej konfiguracji systemu alarmowego. Maksymalne napięcie trwałej pracy Uc = 7 V lub Uc = 30 V umożliwia stosowanie ograniczników w niemal wszystkich typowych systemach alarmowych. Seria RST AL obejmuje moduły: RST AL HDC dla obwodów zasilania prądem stałym o wartości do,5 A RST AL DC dla obwodów sygnalizacyjnych i zasilających prądem o wartości do 0,5 A RST AL RS dla transmisji danych w standardzie RS 485 RST AL HF dla sygnałów wyższych częstotliwości RST AL TMP - moduł sygnalizacji sabotażu Ograniczniki RST SAP przeznaczone są do zabezpieczenia pętli systemów alarmu pożaru. Charakteryzują się bardzo małą rezystancją szeregową (0,07 Ω) i dużym prądem znamionowym (3 A). Ograniczniki przepięć RST przebadane zostały zgodnie z normą PN-EN według kategorii C, C i D, co gwarantuje wysoką jakość i skuteczność produktu. Kategoria D pozwala na stosowanie ograniczników także do ochrony zewnętrznych elementów systemu alarmowego. Strefowa koncepcja ochrony wg PN-EN 6305 Zasilanie główne budynku SPD TYP + SPD TYP LPZ 0 Rozdzielnica główna LPZ Rozdzielnica lokalna LPZ Pomieszczenie techniczne ZOP LPZ / LPZ ZOP LPZ 0 / LPZ złącza ochrony przed przepięciami (ZOP) należy stosować na granicach wydzielonych stref LPZ; przewody należy wprowadzać do danej strefy LPZ w miarę możliwości w jednym punkcie; obwody wprowadzone do obiektu, które częściowo przebiegają w strefie LPZ 0 A powinny być zabezpieczone na granicy stref LPZ 0/ ogranicznikami przepięć wytrzymującymi częściowy prąd pioruna: Typu + lub Typu ++3 dla obwodów zasilania, kategorii D/D dla obwodów niskosygnałowych; l > 30 m ZOP LPZ 0 / LPZ Ochrona linii wchodzących do budynku na granicy stref / lub w przypadku długich tras kablowych (l > 30 m) ograniczniki przepięć należy stosować także bezpośrednio przy chronionych urządzeniach; Idea strefowej koncepcji ochrony przed przepięciami systemów SWiN złącze ochrony przed przepięciami czujka ruchu sygnalizator czujka p-poż. bariera manipulator syrena 6 Katalog produktów

9 Schemat zabezpieczeń systemu alarmowego* EKSPANDER RST AL RS RST AL 5 HDC RST AL TMP MANIPULATOR RST AL RS RST AL 5 HDC RST AL TMP ZASILANIE 30V LEUTRON CT-T3/75V-6A-FM RST AL RS MAGISTRALA DANYCH CENTRALA ALARMOWA WYJŚCIA WYSOKOPRĄDOWE RST AL 5 HDC SYGNALIZATOR OPTYCZNO -AKUSTYCZNY X RST AL 5 HDC RST AL 5 DC RST AL TMP WEJŚCIA ALARMOWE RST AL 5 DC CZUJKA RUCHU RST AL 5 HDC X RST AL 5 DC RST AL TMP CZUJKA DYMU RST AL 5 HDC X RST AL 5 DC RST AL TMP * Konfiguracja ograniczników może się różnić w zależności od typu chronionego systemu. Katalog produktów 7

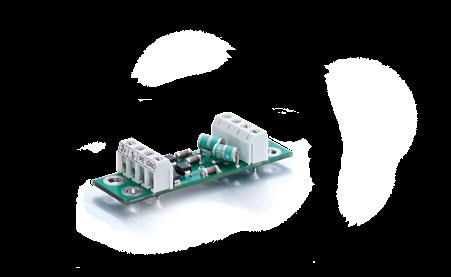

10 w w RST AL Miniaturowe ograniczniki przepięć do ochrony systemów sygnalizacji alarmu takich jak SSWiN, KD, SSP Właściwości RST AL: testowane wg PN-EN małe wymiary pojedynczego modułu: 0 x 65 mm niski napięciowy poziom ochrony linia-ziemia i linia-linia testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych odporność udarowa: I max = 0 ka 8/0 μs; I imp =,5 ka 0/350 μs Parametry techniczne RST AL 5 DC RST AL 4 DC RST AL 5 HDC RST AL 4 HDC RST AL RS RST AL 5 HF Kategoria testowania wg PN-EN D/C/C D/C/C D/C/C D/C/C D/C/C D/C/C Napięcie znamionowe U n 5 V 4 V 5 V 4 V 5 V 5 V Maksymalne napięcie trwałej pracy dc U c 7 V= 30 V= 7 V= 30 V= 7 V= 9 V= Maksymalne napięcie trwałej pracy ac U c V~ V~ V~ V~ V~ 6 V~ Prąd znamionowy I N 0,5 A 0,5 A,5 A,5 A 0,5 A 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka 0,5 ka 0,5 ka 0,5 ka 0,5 ka 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka 5 ka 5 ka 5 ka 5 ka 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka 0 ka 0 ka 0 ka 0 ka 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp,5 ka,5 ka,5 ka,5 ka,5 ka,5 ka p 4 V 44 V 4 V 40 V 4 V (48 V*) V przy I n C Napięciowy 4 V 44 V 4 V 40 V 4 V 700 V U p poziom ochrony p 33 V 50 V 6 V 40 V 35 V (58 V*) 70 V przy I n C 33 V 65 V 6 V 55 V 35 V 50 V Częstotliwość graniczna 3 db ƒ 3dB,3 MHz 4,5 MHz, MHz,7 MHz,4 MHz 75 MHz Rezystancja szeregowa na linię R DC, Ω, Ω 0, Ω 0, Ω, Ω, Ω Prąd upływu przy U c I L < µa < µa < µa, < żyły µa chronione < µa - zacisk uziemiający < µa Indukcyjność wzdłużna L - - µh µh - - Zakres temperatur pracy T C C C C C C Przekrój przewodów s 0,5-,5 mm 0,5-,5 mm 0,5-,5 mm 0,5-,5 mm 0,5-,5 mm 0,5-,5 mm Wymiary 0 x 65 mm 0 x 65 mm 0 x 65 mm 0 x 65 mm 0 x 65 mm 0 x 65 mm Numer katalogowy * -napięciowy poziom ochrony między zaciskami p gnd i p gnd Akcesoria Nazwa elementu Numer katalogowy Styk sabotażowy RST AL TMP 0 05 p p Schemat układu: RST AL... DC RST AL... HDC, żyły chronione - zacisk uziemiający RST AL RS p p p p p p p p, żyły chronione - zacisk uziemiający, żyły chronione - zacisk uziemiający GND GND,, GND żyły chronione - zacisk uziemiający 8 Katalog produktów p p

11 90 RST SAP Ograniczniki przepięć do ochrony obwodów wymagających jak najmniejszej rezystancji szeregowej o dużym prądzie znamionowym, takich jak pętle systemów alarmu pożaru Właściwości RST SAP: testowane wg PN-EN duży prąd znamionowy: 3 A mała rezystancja szeregowa: 0,07 Ω wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych Parametry techniczne RST SAP 3A V RST SAP 3A 4V RST SAP 3A 36V RST SAP 3A 48V Kategoria testowania wg PN-EN D/C/C D/C/C D/C/C D/C/C Napięcie znamionowe U n V 30 V 36 V 48 V Maksymalne napięcie trwałej pracy dc U c 7 V= 3,5 V= 37 V= 54 V= Maksymalne napięcie trwałej pracy ac U c V~ V~ 6 V~ 38 V~ Prąd znamionowy I N 3,0 A 3,0 A 3,0 A 3,0 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka 0,5 ka 0,5 ka 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka 5 ka 5 ka 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka 0 ka 0 ka 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka 3,5 ka 3,5 ka 3,5 ka V 40 V 50 V 70 V przy I n C Napięciowy V 40 V 50 V 70 V U poziom ochrony p 6 V 38 V 50 V 70 V przy I n C 6 V 38 V 50 V 70 V Częstotliwość graniczna 3 db ƒ 3dB 350 khz 600 khz 600 khz 600 khz Rezystancja szeregowa na linię R DC 0,07 Ω 0,07 Ω 0,07 Ω 0,07 Ω Prąd upływu przy U c I L < µa < µa < µa < µa Indukcyjność wzdłużna L µh µh µh µh Zakres temperatur pracy T C C C C Przekrój przewodów s 0, - 4 mm 0, - 4 mm 0, - 4 mm 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 ABS V0 ABS V0 ABS V0 Stopień ochrony IP IP 0 IP 0 IP 0 IP 0 Montaż szyna 35 mm szyna 35 mm szyna 35 mm szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: p p p p 7,5 56,4, żyły chronione - zacisk uziemiający Katalog produktów 9

12 90 RST SAP 3A 4V S Ogranicznik przepięć do ochrony obwodów pętli dozorowych systemów alarmu pożaru wymagających izolacji ekranu kabla od uziemienia (oznaczenie S) Właściwości RST SAP 3A 4V S: testowane wg PN-EN duży prąd znamionowy: 3 A mała rezystancja szeregowa: 0,07 Ω izolacja ekranu (uziemienie pośrednie) wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych Parametry techniczne RST SAP 3A 4V S Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 4 V Maksymalne napięcie trwałej pracy dc U c 3,5 V= Maksymalne napięcie trwałej pracy ac U c V~ Prąd znamionowy I N 3,0 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka Napięciowy poziom ochrony, linia-ekran 40 V przy I n C 650 V U p, linia-ekran 40 V przy I n C 00 V Częstotliwość graniczna 3 db ƒ 3dB 600 khz Rezystancja szeregowa na linię R DC 0,07 Ω Prąd upływu przy U c I L < µa Indukcyjność wzdłużna L µh Zakres temperatur pracy T C Przekrój przewodów s 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 Stopień ochrony IP IP 0 Montaż szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: S p S p 7,5 56,4 0 Katalog produktów, żyły chronione S ekran kabla - zacisk uziemiający

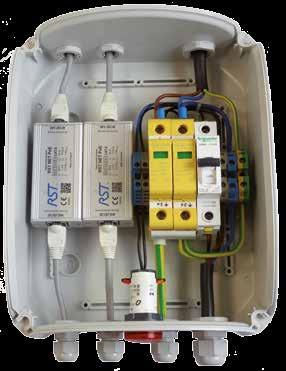

13 Profesjonalna ochrona odgromowa i przed przepięciami systemów CCTV RST oferuje kompleksowe rozwiązania do ochrony przed przepięciami systemów CCTV dla wszelkiego rodzaju standardów transmisji wizji, sterowania oraz zasilania kamer: Indywidualne ograniczniki przepięć produkcji RST: RST NET PoE do ochrony sieci Ethernet oraz kamer IP z zasilaniem w standardzie PoE RST CCTV BNC-I do ochrony analogowych torów wizji 75 Ω RST Guard seria uniwersalnych ograniczników do ochrony między innymi torów wizji po skrętce i obwodów sterowania kamer RST Safe CCTV do ochrony rejestratorów, wykonane w postaci paneli do zabudowy w szafach 9, dostępne zarówno w wersji dla obwodów przesyłu sygnałów kablami koncentrycznymi jak i skrętką w standardzie IP RST SAP do ochrony obwodów zasilania kamer 4 V AC o prądzie znamionowym do 3 A. LEUTRON profesjonalna ochrona obwodów zasilania Prefabrykowane układy złącz ochrony przed przepięciami - gotowe do podłączenia, dostosowane do dowolnego systemu i wykonywane na zamówienie klienta: RST TV do ochrony indywidualnych punktów kamerowych, obejmujące ochronę wszelkich torów sygnałowych i zasilania RST ZOP do zbiorczej ochrony centrum nadzoru wizyjnego lub zabezpieczenia obwodów kamer zewnętrznych na wejściu do budynku. Ograniczniki przepięć RST przebadane zostały zgodnie z normą PN-EN według kategorii C, C i D, co gwarantuje wysoką jakość i skuteczność produktu. Kategoria D pozwala na stosowanie ograniczników także do ochrony zewnętrznych punktów kamerowych narażonych na oddziaływanie częściowych prądów piorunowych (0/350 µs). Zasilanie główne budynku SPD TYP I Kamery wewnątrz budynku SPD TYP II LPZ 0 Rozdzielnica główna LPZ Rozdzielnica lokalna LPZ Centrum nadzoru Kamery na zewnątrz budynku ZOP LPZ 0 / LPZ ZOP wizyjnego LPZ / LPZ Ochrona monitorów, rejestratorów, pulpitów sterowniczych l > 30 m ZOP LPZ 0 / LPZ Ochrona linii wchodzących do budynku Strefowa koncepcja ochrony wg PN-EN 6305 złącza ochrony przed przepięciami (ZOP) należy stosować na granicach wydzielonych stref LPZ przewody należy wprowadzać do danej strefy LPZ w miarę możliwości w jednym punkcie obwody wprowadzone do obiektu, które częściowo przebiegają w strefie LPZ 0A powinny być zabezpieczone na granicy stref LPZ 0/ ogranicznikami przepięć wytrzymującymi częściowy prąd pioruna: typu + lub typu ++3 dla obwodów zasilania kategorii D lub D dla obwodów sygnałowych w przypadku długich tras kablowych (> 30 m) ograniczniki przepięć należy stosować także bezpośrednio przy urządzeniach. Kamery na słupach w otoczeniu budynku Idea strefowej koncepcji ochrony przed przepięciami systemów CCTV złącze ochrony przed przepięciami wizja zasilanie sterowanie kamera CCTV Katalog produktów

14 Schemat zabezpieczeń systemu CCTV MP XGDT+80V CT-T+/3+ RST NET POE RST SAFE NET POE RST TV/IP/30/0/UV Zasilanie obiektu Zasilanie Sieć informatyczna Linia telefoniczna CCTV Ochrona kamer kodowe oznaczenie układów RST TV / IP / 30 / 0 / UV * Uwaga:. Powyższa specyfikacja wynika z parametrów najczęściej stosowanych typów kamer.. Na indywidualne zamówienie Klienta wykonujemy układy ochronne odpowiednio do zagrożenia wynikającego z ich lokalizacji.. Sposób transmisji sygnału wizyjnego C - transmisja wizji przewodem koncentrycznym 75 Ω P - transmisja wizji parą żył IP - transmisja wizji Ethernet + PoE. Napięcie zasilające kamerę 30AC - 30 V, AC 4AC - 4 V, AC 3. Sposób sterowania ruchem kamery 8S - interfejs RS485, -żyłowy D - interfejs RS4, -żyłowy 0 - kamera stacjonarna 4. Rodzaj obudowy układu UV - obud. odporna na promieniowanie UV, IP66 S - obudowa standardowa, IP65 Katalog produktów

15 RST TV Ochrona punktów kamerowych RST TV dostosowana do każdego systemu wizyjnego Właściwości RST TV: ochrona kamer zewnętrznych i wewnętrznych, stacjonarnych i sterowanych zabezpieczenie od strony zasilania prądem zmiennym lub stałym zabezpieczenie od strony torów transmisji sygnałów wizyjnych: przewodów koncentrycznych lub pary żył opcjonalna ochrona toru sterowania kamer obrotowych z dowolnym interfejsem transmisji (standardowo: RS 485) zacisk uziemiający do bezpośredniego połączenia z instalacją uziemiającą dowolny stopień szczelności obudowy (IP) oraz odporności na promieniowanie UV (standardowo IP66) układy wyposażone w zewnętrzną, optyczną sygnalizację uszkodzenia ograniczników przepięć w torze zasilającym. RST TV to układy do bezpośredniej ochrony punktów kamerowych oferowane w różnorodnych konfiguracjach, w zależności od potrzeb i wymagań Klienta. Zwykle są to gotowe zestawy wykonane w obudowie hermetycznej, przeznaczone do bezpośredniego montażu obok chronionej kamery i integrujące zabezpieczenie linii: zasilania (DC, AC), wizji (kabel koncentryczny, skrętka), oraz sterowania. Parametry ograniczników zabezpieczających poszczególne linie dobierane są każdorazowo do potrzeb chronionego systemu. Zestawy ochronne standardowo wykonywane są w obudowach plastikowych IP66, wyposażonych w zaciski przyłączeniowe. Na życzenie Klienta układ dostarczony jest w obudowie stalowej o dowolnym rozmiarze. Układy wyposażane są w sygnalizację uszkodzenia, która pozwala w łatwy sposób na szybką kontrolę stanu zabezpieczenia. W obudowie układu ochrony przed przepięciami przewidziano również miejsce na montaż innych elementów systemu CCTV, takich jak: zasilacze, konwertery, przełącznice. Katalog produktów 3

16 RST NET PoE Ogranicznik przepięć do ochrony sieci Ethernet i systemów CCTV IP kompatybilny ze wszystkimi standardami PoE Właściwości RST NET PoE: testowane wg PN-EN i PN-EN 5073 zgodny z CAT. 6 wysoka odporność udarowa: I max =,5 ka 8/0 µs; I imp = ka 0/350 µs testowane według kategorii D do zastosowań na granicach stref LPZ 0/LPZ i wyższych montaż i uziemienie poprzez szynę 35 mm Parametry techniczne RST NET PoE podane urządzeniu w grożą instrukcji utratą mo p potencjałów lub przew przypadku Uszkodzenie ich braku, ograniczn nal Kategoria testowania wg PN-EN D/C/C/B Napięcie znamionowe U n 60 V Maksymalne napięcie trwałej pracy dc U c 65 V= Prąd znamionowy I N,5 A B: znamionowy udar napięciowy telekomunikacyjny (0/700 µs)/linia I an 0 kv / 50 A C: znamionowy prąd wyładowczy linia-ziemia (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy linia-linia (8/0 µs)/para I n 0,5 ka C: maksymalny prąd wyładowczy linia-ziemia (8/0 µs)/linia I n,5 ka D: maksymalny prąd piorunowy (0/350 µs)/linia I imp ka Napięciowy poziom ochrony 0 V przy I n C 700 V U p 80 V przy kv B 550 V Częstotliwość graniczna 3 db f 3dB 50 MHz Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Typ złącza wejście/wyjście RJ45/RJ45 Materiał obudowy aluminium Stopień ochrony IP IP 0 Montaż Instrukcja użytkowania szyna 35 mm Sposób Montaż uziemienia Zasady prawidłowej instalacji SPD przez szynę Instrukcja bezpiecze Numer Instrukcja Ogranicznik katalogowy przepięć użytkowania RST NET PoE przystosowany jest do Strona chroniona Do połączenia i mont montażu na standardowej szynie 35 mm. Szyna montażowa dla fachowcy elektrycy posiad Montaż prawidłowego działania ogranicznika powinna być uziemiona do Zasady prawidłowej instalacji SPD Instrukcja Obowiązkiem bezpiecze jest pr lokalnego Ogranicznik systemu przepięć wyrównania RST NET potencjałów. PoE przystosowany jest do Strona chroniona bezpieczeństwa Do połączenia i pracy mont montażu na standardowej szynie 35 mm. Szyna montażowa dla fachowcy przystąpieniem elektrycy do monta posiad prawidłowego działania ogranicznika powinna być uziemiona do względem Obowiązkiem ewentualnych jest pr Wymiary obudowy lokalnego systemu wyrównania potencjałów. bezpieczeństwa usterek. Eksploatacja pracy u Wymiary obudowy: Schemat układu: przystąpieniem uwzględnieniem do podanyc monta względem zawartych ewentualnych w instrukcji Wymiary obudowy usterek. podane w Eksploatacja instrukcji mo u wej cia wyjście uwzględnieniem układu ochrony przed podanyc pr RJ 45 zawartych elektrycznych. w instrukcji Manipula 86 wyjście układu ochrony przed pr elektrycznych. Zacisk uziemiający Manipula ( urządzeniu do istniejącej grożą utratą szyny p 86 potencjałów lub przew przypadku Zacisk uziemiający ich braku, nal ( do przewód istniejącej uziemiający. szyny doziemne przewód uziemiający. i przerwę w RJ 45 wejście należy wymienić uszkodz! symbolu. Uszkodzenie ograniczn 84 wyj cia doziemne i przerwę w wejście należy Zaleca wymienić się przegląd uszkodz ukł! Schemat ogólny układu RST NET PoE symbolu. co rok przed sezonem 84 konserwacji systemu. 4 Katalog produktów Zaleca się przegląd ukł Schemat ogólny układu RST NET PoE Strona niechroniona co rok przed sezonem konserwacji systemu. RJ 45 Przebadane zgodnie z. Do zacisków wejściowych należy podłączyć przewody urządzenia ograniczające poddawane ochronie, a do zacisków wyjściowych przewody w w

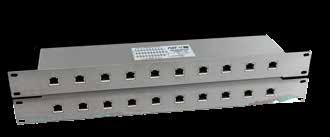

17 w w RST SAFE NET PoE Układ ochrony przed przepięciami zabezpieczający od do 0 torów systemów Ethernet oraz CCTV IP PoE Właściwości RST SAFE NET PoE: testowane wg PN-EN i PN-EN 5073 kompatybilny ze wszystkimi standardami CCTV IP PoE zgodny z CAT. 6 wysoka odporność udarowa: I max =,5 ka 8/0 µs; I imp = ka 0/350 µs testowane według kategorii D do zastosowań na granicach stref LPZ 0/LPZ i wyższych ochrona od do 0 torów w obudowie 9 Parametry techniczne RST SAFE NET PoE Kategoria testowania wg PN-EN D/C/C/B Napięcie znamionowe U n 60 V Maksymalne napięcie trwałej pracy dc U c 65 V= Prąd znamionowy I N,5 A B: znamionowy udar napięciowy telekomunikacyjny (0/700 µs)/linia I an 0 kv / 50 A C: znamionowy prąd wyładowczy linia-ziemia (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy linia-linia (8/0 µs)/para I n 0,5 ka C: maksymalny prąd wyładowczy linia-ziemia (8/0 µs)/linia I max,5 ka D: maksymalny prąd piorunowy (0/350 µs)/linia I imp ka Napięciowy poziom ochrony 0 V przy I n C 700 V U p 80 V przy kv B 550 V Częstotliwość graniczna 3 db f 3dB 50 MHz Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Typ złącza wejście/wyjście RJ45/RJ45 Materiał obudowy stal nierdzewna Stopień ochrony IP IP 0 Montaż szafa 9 Sposób uziemienia zacisk śrubowy Numer katalogowy * * - dwie ostatnie cyfry stanowią liczbę torów chronionych Wymiary obudowy: Schemat układu: wej cia ,4 RJ 45 p r o t e c t e d 48,5 Wejścia wymagające ochrony (unprotected) Zacisk uziemiający Zacisk uziemiający 86 RJ 45 wyj cia Wyjścia zabezpieczone (protected) Katalog produktów 5

18 RST CCTV BNC-I Ogranicznik przepięć do ochrony torów wizyjnych 75 Ω systemów CCTV z izolacją sygnału względem uziemienia przez odgromnik Właściwości RST CCTV BNC-I: testowane wg PN-EN wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp =,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych izolacja sygnału wizji od uziemienia montaż i uziemienie poprzez szynę 35 mm Parametry techniczne RST CCTV BNC-I Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 5 V Maksymalne napięcie trwałej pracy dc U c 5,5 V= Maksymalne napięcie trwałej pracy ac U c 3,5 V~ Prąd znamionowy I N 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp,5 ka Napięciowy poziom ochrony 0 V przy I n C 450 V U p 00 V przy I n C 750 V Częstotliwość graniczna 3 db f 3dB 70 MHz Rezystancja szeregowa na linię R DC, Ω Prąd upływu przy U c I L < 5 µa Zakres temperatur pracy T C Typ złącza wejście/wyjście BNC/BNC Materiał obudowy aluminium Stopień ochrony IP IP 0 Montaż szyna 35 mm Sposób uziemienia przez szynę Numer katalogowy Wymiary obudowy: Schemat układu: 4 08 wej cia p p wyj cia 4 84, żyły chronione - zacis uzie iaj cy 6 Katalog produktów

19 RST SAFE CCTV BNC-I Układ ochrony przed przepięciami rejestratorów zabezpieczający od do 0 torów wizyjnych 75 Ω sytemów CCTV Właściwości RST Safe CCTV BNC-I: testowane wg PN-EN wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp =,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych ochrona od do 0 torów w obudowie 9 Parametry techniczne RST Safe CCTV BNC-I Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 5 V Maksymalne napięcie trwałej pracy dc U c 5,5 V= Maksymalne napięcie trwałej pracy ac U c 3,5 V~ Prąd znamionowy I N 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp,5 ka Napięciowy poziom ochrony 0 V przy I n C 450 V U p 00 V przy I n C 750 V Częstotliwość graniczna 3 db f 3dB 70 MHz Rezystancja szeregowa na linię R DC wej cia, Ω Prąd upływu przy U c RJ 45 I L < 5 µa Zakres temperatur pracy T C Typ złącza wejście/wyjście BNC/BNC Materiał obudowy stal nierdzewna Stopień ochrony IP IP 0 Montaż szafa 9 Sposób uziemienia zacisk śrubowy Numer katalogowy * * - dwie ostatnie cyfry stanowią liczbę torów chronionych RJ 45 wyj cia Wymiary obudowy: Schemat układu: p r o t e c t e d 48,5 44,4 wej cia p p wyj cia Zacisk uziemiający Wejścia wymagające ochrony (unprotected) Zacisk uziemiający 86, żyły chronione - zacis uzie iaj cy Wyjścia zabezpieczone (protected) (unprotected) Katalog produktów 7

20 90 RST Guard Ograniczniki przepięć do ochrony systemów sterowania i kontrolno-pomiarowych Właściwości RST Guard: testowane wg PN-EN niski napięciowy poziom ochrony linia-linia i linia-ziemia wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych Parametry techniczne RST Guard 5V RST Guard V RST Guard 4V RST Guard 36V Kategoria testowania wg PN-EN C/C/D C/C/D C/C/D C/C/D Napięcie znamionowe U n 5 V V 4 V 36 V Maksymalne napięcie trwałej pracy dc U c 5,5 V= 4,5 V= 7 V= 37 V= Maksymalne napięcie trwałej pracy ac U c 3,5 V~ 0 V~ 9 V~ 6 V~ Prąd znamionowy I N 0,5 A 0,5 A 0,5 A 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka 0,5 ka 0,5 ka 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka 5 ka 5 ka 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka 0 ka 0 ka 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka 3,5 ka 3,5 ka 3,5 ka 0 V 0 V 40 V 50 V przy I n C Napięciowy 0 V 0 V 40 V 50 V U poziom ochrony p 5 V 35 V 50 V 65 V przy I n C 5 V 35 V 50 V 65 V Częstotliwość graniczna 3 db ƒ 3dB 350 khz 000 khz 000 khz 600 khz Rezystancja szeregowa na linię R DC, Ω, Ω, Ω, Ω Prąd upływu przy U c I L < 0 µa < µa < µa < µa Zakres temperatur pracy T C C C C Przekrój przewodów s 0, - 4 mm 0, - 4 mm 0, - 4 mm 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 ABS V0 ABS V0 ABS V0 Stopień ochrony IP IP 0 IP 0 IP 0 IP 0 Montaż szyna 35 mm szyna 35 mm szyna 35 mm szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: p p p p, żyły chronione - zacisk uziemiający 7,5 56,4 8 Katalog produktów

21 90 RST Guard HF Ograniczniki przepięć do ochrony systemów transmisji danych wyższych częstotliwości Właściwości RST Guard HF: testowane wg PN-EN częstotliwość graniczna 3dB: 70 MHz wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych Parametry techniczne RST Guard 5V HF RST Guard V HF RST Guard 4V HF Kategoria testowania wg PN-EN D/C/C D/C/C D/C/C Napięcie znamionowe U n 5 V V 4 V Maksymalne napięcie trwałej pracy dc U c 5,5 V= 4,5 V= 7 V= Maksymalne napięcie trwałej pracy ac U c 3,5 V~ 0 V~ 9 V~ Prąd znamionowy I N 0,5 A 0,5 A 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka 0,5 ka 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka 5 ka 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka 0 ka 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka 3,5 ka 3,5 ka 0 V 30 V 45 V przy I n C Napięciowy 500 V 500 V 500 V U poziom ochrony p 0 V 30 V 0 V przy I n C 900 V 900 V 900 V Częstotliwość graniczna 3 db ƒ 3dB 00 MHz 90 MHz 70 MHz Rezystancja szeregowa na linię R DC, Ω, Ω, Ω Prąd upływu przy U c I L < 5 µa < µa < µa Zakres temperatur pracy T C C C Przekrój przewodów s 0, - 4 mm 0, - 4 mm 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 ABS V0 ABS V0 Stopień ochrony IP IP 0 IP 0 IP 0 Montaż szyna 35 mm szyna 35 mm szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: p p p p, żyły chronione - zacisk uziemiający 7,5 56,4 Katalog produktów 9

22 90 RST Guard 4V S Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych z izolacją ekranu względem uziemienia (oznaczenie S) Właściwości RST Guard 4V S: testowane wg PN-EN niski napięciowy poziom ochrony linia-linia i linia-ziemia wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych izolacja ekranu (uziemienie pośrednie) Parametry techniczne RST Guard 4V S Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 4 V Maksymalne napięcie trwałej pracy dc U c 7 V= Maksymalne napięcie trwałej pracy ac U c 9 V~ Prąd znamionowy I N 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka Napięciowy poziom ochrony, linia-ekran 40 V przy I n C 650 V U p, linia-ekran 40 V przy I n C 00 V Częstotliwość graniczna 3 db ƒ 3dB 3000 khz Rezystancja szeregowa na linię R DC, Ω Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Przekrój przewodów s 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 Stopień ochrony IP IP 0 Montaż szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: S p S p 7,5 56,4 0 Katalog produktów, żyły chronione S ekran kabla - zacisk uziemiający

23 90 RST Guard RS 485 Ogranicznik przepięć do ochrony systemów sygnałowych transmisji danych w pełnym standardzie RS 485 jak i innych Właściwości RST Guard RS 485: testowane wg PN-EN izolacja ekranu względem uziemienia szerokie pasmo pracy do 70 MHz wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych Parametry techniczne RST Guard RS 485 Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 5 V Maksymalne napięcie trwałej pracy dc U c 7 V= Maksymalne napięcie trwałej pracy ac U c V~ Prąd znamionowy I N 0,5 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka 40 V para A - para B przy I n C 70 V Napięciowy poziom ochrony 600 V U p 0 V para A - para B przy I n C 00 V 00 V Częstotliwość graniczna 3 db ƒ 3dB 70 MHz Rezystancja szeregowa na linię R DC, Ω Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Przekrój przewodów s 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 Stopień ochrony IP IP 0 Montaż szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: A S A B B Ap S Ap Bp Bp 7,5 56,4 A, B pary chronione S ekran kabla - zacisk uziemiający Katalog produktów

24 90 RST Guard Audio Ogranicznik przepięć do ochrony analogowych obwodów audio Właściwości RST Guard Audio: testowane wg PN-EN ochrona linia-linia za pomocą warystora wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ Parametry techniczne RST Guard Audio Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 0 V Maksymalne napięcie trwałej pracy dc U c 50 V= Maksymalne napięcie trwałej pracy ac U c 0 V~ Prąd znamionowy I N 6 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka Napięciowy poziom ochrony 350 V przy I n C 450 V U p 700 V przy I n C 800 V Częstotliwość graniczna 3 db ƒ 3dB 300 khz Rezystancja szeregowa na linię R DC - Prąd upływu przy U c I L < 0 µa Zakres temperatur pracy T C Przekrój przewodów s 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 Stopień ochrony IP IP 0 Montaż szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: p p, żyły chronione - zacisk uziemiający 7,5 56,4 Katalog produktów

25 90 RST Guard GDT Ogranicznik przepięć do ochrony systemów sygnałowych nie wymagających ochrony dokładnej lub o dużym napięciu znamionowym Właściwości RST Guard GDT: testowane wg PN-EN duża rezystancja izolacji wysoka odporność udarowa: I max = 0 ka 8/0 μs; I imp = 3,5 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ Parametry techniczne RST Guard GDT Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 0 V Maksymalne napięcie trwałej pracy dc U c 50 V= Maksymalne napięcie trwałej pracy ac U c 0 V~ Prąd znamionowy I N 6 A C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs)/linia I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 3,5 ka Napięciowy poziom ochrony 600 V przy I n C 450 V U p 800 V przy I n C 800 V Częstotliwość graniczna 3 db ƒ 3dB 500 MHz Rezystancja szeregowa na linię R DC - Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Przekrój przewodów s 0, - 4 mm Materiał obudowy/klasa palności wg UL 94 ABS V0 Stopień ochrony IP IP 0 Montaż szyna 35 mm Numer katalogowy Wymiary obudowy: Schemat układu: p p, żyły chronione - zacisk uziemiający 7,5 56,4 Katalog produktów 3

26 RST S0 Ogranicznik przepięć do ochrony pojedynczej linii sygnałowej lub do pośredniego uziemienia ekranu kabla Właściwości RST S0: testowane wg PN-EN małe wymiary: szerokość 0 mm wysoka wytrzymałość udarowa: 0 ka 8/0 μs; 4 ka 0/350 μs testowane według kategorii D do zastosowań na granicach stref LPZ 0 / LPZ i wyższych montaż i uziemienie poprzez szynę 35 mm Parametry techniczne RST S0 Kategoria testowania wg PN-EN D/C/C Napięcie znamionowe U n 50 V Maksymalne napięcie trwałej pracy dc U c 50 V= Maksymalne napięcie trwałej pracy ac U c 35 V~ Prąd znamionowy I N 0 A C: znamionowy prąd wyładowczy (8/0 µs) I n 0,5 ka C: znamionowy prąd wyładowczy (8/0 µs) I n 5 ka Maksymalny prąd wyładowczy (8/0 µs) I max 0 ka D: maksymalny prąd piorunowy (0/350 µs) I imp 4 ka Napięciowy poziom ochrony przy I n C 650 V U p przy I n C 00 V Częstotliwość graniczna 3 db f 3dB 50 MHz Rezystancja szeregowa na linię R DC - Prąd upływu przy U c I L < µa Zakres temperatur pracy T C Przekrój przewodów s,5-6 mm Materiał obudowy/klasa palności wg UL 94 Wemid V0 Montaż szyna 35 mm Sposób uziemienia przez szynę lub zacisk Numer katalogowy Wymiary obudowy: Schemat układu: (PE ) (PE ) 85 PE PE 0 65 ogólny układu RST S 4 Katalog produktów

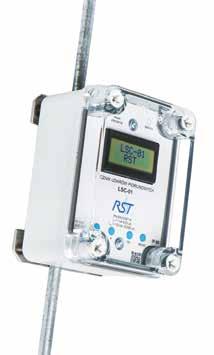

27 LSC - 0 Licznik udarów piorunowych Właściwości LSC-0: testowany wg PN-EN wytrzymałość na prąd pioruna 00 ka 0/350 µs rejestracja liczby i czasu wyładowań łatwy montaż zasilanie bateryjne małe wymiary LSC-0 jest przeznaczony do wykrywania i rejestrowania czasu bezpośrednich wyładowań atmosferycznych w obiektach chronionych przez zewnętrzne urządzenie piorunochronne (LPS). Licznik montuje się na przewodzie odprowadzającym (drut lub taśma) zarówno nowej jak i istniejącej instalacji odgromowej bez potrzeby jej modyfikacji. Informacja o bezpośrednim uderzeniu pioruna stanowi podstawę do przeprowadzenia przeglądu zarówno urządzenia piorunochronnego, jak i stanu ograniczników przepięć i instalacji wewnątrz obiektu. Może też stanowić ważny dowód w ubieganiu się o ewentualne odszkodowanie od firm ubezpieczeniowych. Rejestracja czasu wykrytych wyładowań dostarcza informację o częstotliwości bezpośrednich wyładowań w obiekt. Licznik LSC-0 spełnia wymagania normy PN-EN Schemat instalacji LSC-0 Zastosowanie: wieże radiokomunikacyjne obiekty przemysłowe obiekty energetyczne budownictwo mieszkalne Parametry techniczne LSC - 0 Wartość progowa rejestrowanego prądu udarowego I tc ka 8/0 µs Wytrzymałość na maksymalny prąd pioruna I mcw 00 ka 0/350 µs Rejestracja czasu wyładowania DD.MM.RR hh:mm Maksymalna liczba rejestrowanych zdarzeń 99 Zakres wymiarów przewodu odprowadzającego drut taśma Ø8 mm szer mm gr mm Zasilanie bateryjne Wymiary (wys. x szer. x głęb.) 0 x 90 x 65 mm Stopień ochrony obudowy IP IP 0 Zakres temperatur pracy T C Odporność na UV wg UL 508 Zgodność z normą PN-EN Numer katalogowy Katalog produktów 5
