1 USB 2.0 HD AV Grabber Instrukcja obsługi 1. Wstęp: USB 2.0 HD AV Grabber umożliwia przechwytywanie i zapisywanie w formacie cyfrowym obrazu wideo z dowolnego źródła analogowego (kamera, magnetowid VHS, tuner telewizyjny, konsola do gier itp.). Dzięki połączeniu USB z wejściem wideo możesz łatwo rejestrowad nagrania z nośników analogowych w twoim komputerze i dowolnie je edytowad dzięki załączonemu programowi do edytowania Cechy produktu: - Interfejs USB gniazda: composite, S-Video, Ypbpr (480i/ 480P/ 576i/ 576P) -przekształcanie analogowych obrazów wideo (Composite/ S-Video/ YpbPr/ Audio) formatu cyfrowego DVD/VCD -kodowanie: MPEG1/2 I MPEG4 (PSP, ipod format) -obsługuje Microsoft DirectSound przez kartę dźwiękową -rejestruje źródło wideo z VHS, Hi8, V8 itp. -zgrywa edytowane pliki na nośniki DVD, VCD, SVCD itp. -pozwala bezpośrednio zgrywad na nośniki DVD -obsługuje system Microsoft Windows XP/ Vista/ Win7-64bit do 1.2. Wymagania systemu: -Pentium 4 or AMD Athlon 1.4GHz Or above, P4 1.8GHz recommended -256MB of system memory (512MB recommended) -WINDOWS XP / VISTA / WIN 7-100MB free hard disk space for installation -DirectX 9.0c or higher installed -AC 97 compatible sound card/chipset -Available USB2.0 interface -CD/DVD ROM drive 1.3. Zawartośd opakowania: -USB2.0 HD AV Grabber.1szt -CD ze sterownikami i oprogramowaniem -instrukcja obsługi 2. Instalacja oprogramowania i sterowników: krok 1: Anuluj wykrywanie nowego sprzętu. 1

2 Po włączeniu komputera, pojawi się okno z komunikatem, że system Windows wykrył nowy sprzęt. Kliknij cancel aby anulowad instalacje sterowników. Sterowniki zostaną zainstalowane automatycznie podczas instalacji programu USB Grabber. Krok 2: Włóż płytę z oprogramowaniem do stacji dysków. Włóż CD-ROM do stacji dysków. Na ekranie pojawi się okno instalacji oprogramowania. Jeśli komunikat nie wyświetla się automatycznie otwórz folder USB Grabber bezpośrednio z CD- ROM. 2

3 Możesz również kliknąd plik: autorun.exe w folderze USB Grabber. Krok 3: Instalacja sterowników Z menu wybierz opcję Install Drivers, i kontynuuj instalację według ukazujących się podpowiedzi. Kliknij Next Teraz kliknij Finish Krok 4: Instalacja oprogramowania: 3

4 Z zielonego okna wybierz opcję: Install VHS to DVD 2.0 SE i kontynuuj instalację wg pojawiających się podpowiedzi. Następnie kliknij Next Zaznacz, że zgadzasz się z warunkami umowy licencyjnej (jak na rysunku) i kliknij Next.. 4

5 Następnie kliknij Next:.. Kliknij Next 5

6 Teraz kliknij Install Gdy pojawi się taki komunikat kliknij Finish UWAGA: Podczas pierwszego uruchamiania programu wpisz autoryzowany numer seryjny (authorised serial number) umieszczony na odwrocie opakowania płyty CD. Następnie kliknij Ok. Po rejestracji ukaże się pulpit programu: 6

7 Instrukcja obsługi programu Honestech 1.Wspierane formaty Video -Źródło zewnętrzne z telewizora -Kabel kompozytowy -S-Video -Y/Pb/Pr -Y/Cb/Cr Wyjściowe: -MPEG1 -MPEG2 -MPEG4 2.Kompresja dźwięku: MPEG-1 Layer II Jakośd Kbit/sek Środowisko programu: Wspierane systemy operacyjne: -Windows XP Home/Pro -Windows MCE -Windows Vista Wymagania systemowe: -Directx 9.0 lub wyższy -Procesor Intel Pentium III 2.0GHz lub wyższy -Pamięd RAM 128MB lub więcej Widok okna głównego. 7

Umożliwia odtwarzanie nagrao ze źródeł zewnętrznych, nagrywanie nagrao na dysku twardym komputera.

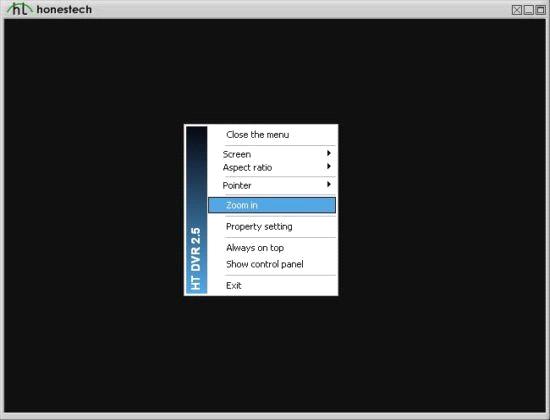

8 Program Honestech podzielony jest na dwie główne części Okno wyświetlacza- podgląd zapisywanego na dysku nagrania/odtwarzanie nagrao np. z kaset bez zapisywania ich na dysku Okno informacyjne- służy do wyboru ustawieo, jakości, rozdzielczości nagrania. Umożliwia odtwarzanie nagrao ze źródeł zewnętrznych, nagrywanie nagrao na dysku twardym komputera. Okno wyświetlacza: Kliknij prawym przyciskiem myszy wewnątrz okna wyświetlacza, zobaczysz następujące opcje: 1.Zamknij menu 2.Ustawienia wyświetlacza 3.Ustawienia wskaźnika 4.Przybliżenie obrazu 5.Ustawienia sprzętu 6.Zawsze na górze 7.Pokazanie panelu kontrolnego 8.Wyjście 8

9 Okno informacyjne Wyświetla status systemu, stan odtwarzania (odtwarzanie+ nagrywanie/ samo odtwarzanie), głośnośd dźwięku, ustawienia wyjściowe audio, czas nagrywania, rozmiar pliku, aktualny czas odtwarzania Kontrolny panel informacyjny Źródło zewnętrzne: 1.Kompozytowe/RCA (VHS,VCD,SVCD, DVD) 2.S-Video (kamera, DVD itp.) 3.Y/PB/PR 4.Y/CB/CR Częśd odtwarzanie/nagrywanie 1.Nagrywanie MPEG1, MPEG2, MPEG4 2.Odtwarzanie nagranego pliku Podstawowe narzędzia: 1.Ustawienia urządzenia 2.Zmiana koloru menu 3.Pojedyncze zdjęcie w trakcie odtwarzania 4.Przybliżenie 9

10 Regulacja głośności odpowiada za zwiększanie poziomu głośności, ściszanie, wyciszanie dźwięku w nagraniu. Źródło wewnętrzne Możesz zmienid źródło wewnętrzne Sygnał w oknie zmieni się w zależności od tego, którą opcję wybierzesz Źródło kompozytowe Źródło S-Video Źródło Y/Pb/Pr Źródło Y/Cb/Cr Nagrywanie i funkcja odtwarzania Częśd nagrywania i odtwarzania Przycisk nagrywania Naciśnij przycisk: nagrywania. Uwaga wszystkie przyciski będą nieaktywne, dopóki nie zakooczysz Procedura nagrywania plików 1.Uruchom program Honestech DVR 2.Wybierz opcje: prawidłowy sterownik, rozdzielczośd video, standard nagrywania video itp, w zależności od swoich oczekiwao. (Dla typowego zgrywania płyt VHS polecamy standard MPEG4) 3.Wybierz źródło wewnętrzne z funkcją SRC. Urządzenie może wyświetlid obraz z kamerki internetowej. Wtedy niezbędna będzie zmiana źródła z kamery internetowej na urządzenie zewnętrzne. 4.Wybierz, który kanał chcesz nagrad 5.Naciśnij przycisk by rozpocząd nagrywanie, naciśnij ten przycisk ponownie by zakooczyd nagrywanie. 6.Możesz zobaczyd swoje nagrania w folderze HONESTECH DVR znajdującym się w dokumentach 7.Po zakooczeniu nagrywania wyjdź z programu. Przyciski odtwarzania Odtwarza wybrany nagrany plik, automatycznie uruchomi się aplikacja odtwarzacza MPEG Stop Pauza Przewijanie do punktu startu Przewijanie do kooca nagrania 10

11 Regulacja poziomu głośności Możesz zwiększyd poziom głośności: Możesz zmniejszyd poziom głośności: Wyciszenie: Podstawowe narzędzia: Okno opcji zmiana skórki zdjęcie w trakcie nagrywania przybliżanie Opcje 1.Ustawienia video 1.Ustaw jasnośd, kontrast, nasycenie do wartości domyślnych. 2.Dostosuj jasnośd do standardów wymaganych przez Ciebie 3.Dostosuj kontrast 4.Dostosuj barwę 5.Dostosuj nasycenie 6.Wybierz źródło video. 7.Wybierz pożądane źródło video 8.Wybierz pożądane źródło audio 9.Ustaw pożądany poziom głośności (nagrywania lub odtwarzania) Ustaw wewnętrzny poziom głośności urządzenia -Wybierz opcję Audio Input, wyświetli się następujące okno kontroli poziomu głośności. 11

12 Ustawienia nagrywania 1.Wybierz profil. Jeśli wybierasz opcję VCD-PAL albo VCD-NTSC, w miejscach 2-6 użyte będą predefiniowane ustawienia. 2.Wybierz rozmiar ekranu 3.Wybierz poziom jakości wideo 4.Wybierz prędkośd kodowania 5.Wybierz częstotliwośd (ilośd klatek na sekundę), spośród dostępnych: 23.97, 24, 25, 29.97, Wybierz objętośd filmu (MB/h), możesz ustawid co 50Kb/s, wartośd domyślna 2000Kb/s 12

wybierz swój wybór. Skórka Zmiana skórki Wybierz przycisk, aby zmienid kolor skórki Funkcja robienia zdjęd.

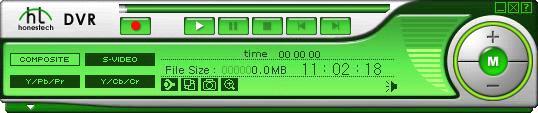

13 7.Informacje na temat wybranego profilu 8.Przeglądaj i wybierz folder zapisu filmu. Kliknij przycisk browse, a zostaniesz przeniesiony do następującego okna dialogowego: -Po wybraniu folderu, wybierz swój wybór. Skórka Zmiana skórki Wybierz przycisk, aby zmienid kolor skórki Funkcja robienia zdjęd. Naciśnij przycisk aby zrobid zrzut zdjęcia w trakcie odtwarzania wideo. Możesz zobaczyd te zdjęcia w oknie plików. Funkcja przybliżania 13

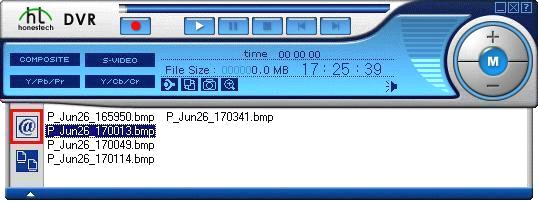

14 Funkcja przybliżania gwarantuje Ci wgląd w powiększone miejsce w innej skali. Wybierz ikonę, naciśnij lewy przycisk myszy, w trakcie trzymania go, przeciągnij kursor w inne miejsce, które chcesz powiększyd i puśd przycisk. Funkcja oddalania spowoduje, że wyświetlacz zostanie przeniesiony do poprzedniego stanu. -Specyficzne miejsce zostanie powiększone -Miejsce zostanie automatycznie zmienione do poprzedniego rozmiaru. Podgląd plików Wybierz ikonę podglądu plików, aby zobaczyd nagrane filmy 1.Przycisk wysłania przez . (wysyłanie nagranego pliku przez ) 2.Przycisk oglądania listy (oglądanie listy nagranych plików) 14

15 Przycisk oglądania listy nagranych filmów Wyświetlanie nagranych plików w liście 1.Wyświetlanie miniaturek i nazw plików 2.Wyświetlanie wyłącznie nazw plików 3.Wyświetlenie szczegółowych informacji włączając w to nazwę pliku, rozmiar i czas ( po rozpoczęciu nagrywania) Przycisk wysyłania 15

narzędzia aby narysowad linie w polu wyświetlacza Wybierz opcję pióra, by rozpocząd rysowanie.

16 Wysyłanie wybranego pliku (w załączniku). Twoja aplikacja klienta pocztowego zostanie uruchomiona automatycznie Funkcja narzędzia pióra Użyj tego narzędzia aby narysowad linie w polu wyświetlacza Wybierz opcję pióra, by rozpocząd rysowanie. Wybierz opcję czyszczenia ekranu by wykasowad rysunki na wyświetlaczu. Wybierz strzałkę aby zakooczyd rysowanie. Zaznacz wybrany kolor i grubośd by rysowad lub kasowad pliki. Funkcja przybliżania 16
