1 NET4GAS - Operator przesyłowego systemu gazowniczego w Republice Czeskiej Jan Nehoda, NET4GAS, s.r.o.

2 NET4GAS s.r.o. Na Hřebenech II 1718/8, CZ Praha 4 Nusle NETG4GAS jest operatorem przesyłowego systemu gazowniczego w Republice Czeskiej i zapewnia: międzynarodowy transport gazu ziemnego przez Republikę Czeską do krajów Europy Zachodniej wewnątrz krajowy przesył gazu ziemnego przede wszystkim do regionalnych spółek gazowych Dane techniczne System tranzytowy DN800 DN1400 6,1 MPa 7,3 MPa Krajowy system przesyłowy DN300 DN700 4,0 MPa 6,3 MPa km km 5 stacji kompresorowych 297 MW 4 STACJE GRANICZNE (w RCz: Lanžhot, Hora Sv. Kateřiny; w Niemczech: Waidhaus i Olbernhau) 86 krajowych stacji przesyłowych

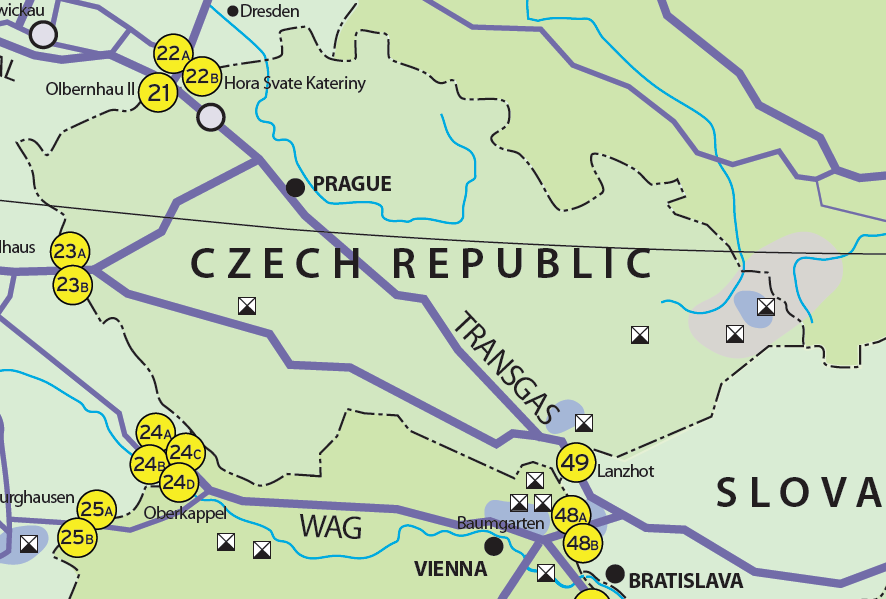

3 Mapa systemu przesyłowego NET4GAS s.r.o.

4 Rozwój czeskiego gazownictwa z punktu widzenia systemu przesyłowego Zmiana nazwy REW Transgas Net na NET4GAS Założenie International Gas Union Pierwsze dostawy gazu oświetleniowego w Pradze Założenie Czechosłowackiego związku gazowniczego i wodociągowego Pierwsze dostawy rosyjskiego gazu Rurociągiem tranzytowym ČPP podzielił się na Transgas i 8 spółek dystryb. Pierwsza dostawa gazu ziemnego gazociągiem Przyjaźń Pierwsze dostawy Norweskiego gazu do RCz Unbundling, RWE Transgas, RWE Transgas Net (TSO), RWE Gas Storage (SSO). Prywatyzacja Transgas a.s. + 6 x spółek dyrstryb. (sprzedaż udziałów państwa RWE Gas AG) Od członek ENTSOG RWE Transgas Net

5 Projekty budowy nowych gazociągów, które wpłyną na Europę Środkową

6 Projekty wzmocnienia systemu przesyłowego wspierane z dotacji programu EEPR 1. Połączenie Czeskiego i Polskiego systemu (PZP Třanovice Skoczów) Wspólny projekt z polskim TSO GAZ SYSTEM S.A. 10 km gazociąg DN500 6,3 MPa w RCz. 22 km gazociągu i stacja przekazując w Polsce 2. Zwiększenie elastyczności połączeń podziemnych magazynów gazu z siecią przesyłową 3,2 km gazociągu DN 1000 między PZP Tvrdonice a stacją kompresorową Břeclav

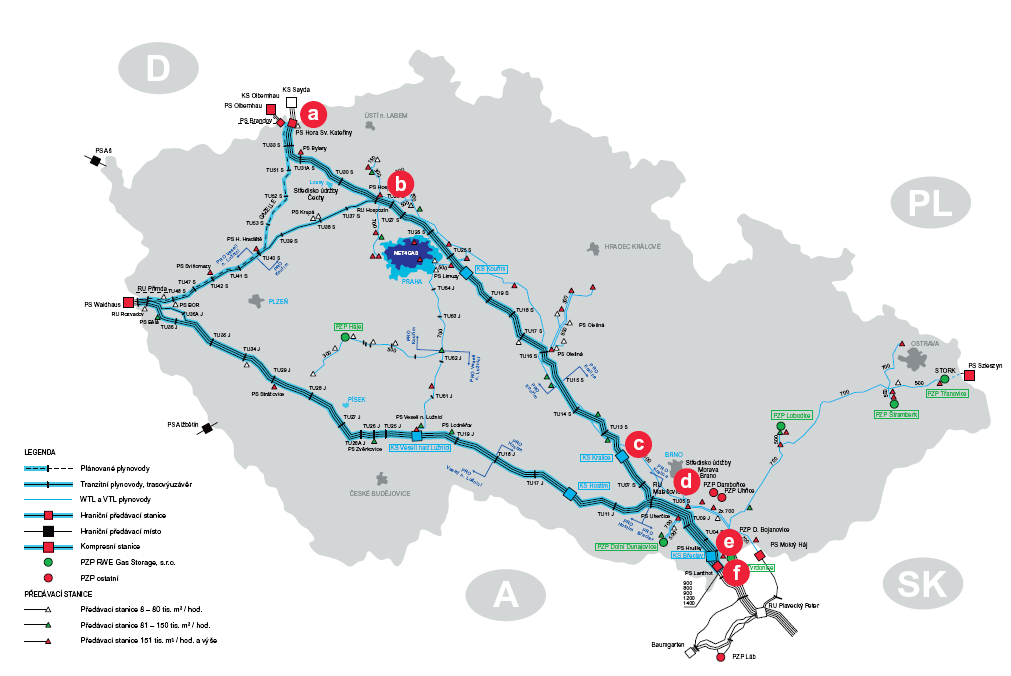

7 Projekty wzmocnienia systemu przesyłowego wspierane z dotacji programu EEPR 3. Zwiększenie wydajności przepływu zwrotnego zachód-wschód a) Zwiększenie przepływu zwrotnego na stacji granicznej Hora Sv. Kateřiny b) Rekonstrukcja węzła rozdzielającego Hospozín c) Przebudowa stacji kompresorowej Kralice nad Oslavou na przepływ zwrotny d) Rekonstrukcja węzła rozdzielającego Malešovice e) Przebudowa I hali stacji kompresorowej Břeclav na przepływ zwrotny z RCz na Słowację f) Rekonstrukcja stacji granicznej Lanžhot na przepływ zwrotny z RCz na Słowację

8 6105 / Projekt STORK gazociąg wysokociśnieniowy DN500 6,3 MPa Třanovice granica CZ/PL

9 6105 / Projekt STORK, gazociąg wysokociśnieniowy DN500 6,3 MPa Třanovice granica CZ/PL Cele projektu Stworzenie wysokociśnieniowego połączenia między Polską i RCz. Opis projektu Faze I. 10 km gazociągu DN500 MOP 7,35 MPa w RCz, ok. 22 km gazociągu u stacji granicznej w Polsce. 500 mln m 3 /rok w kierunku CZ --> PL; w razie potrzeby również ok. 1,6 mil m 3 /dzień w kierunku PL --> CZ. Obejmuje gazociąg DN500 7,35 MPa, obiekty TU Třanovice, VO Třanovice, TU Chotěbuz, i światłowód do przesyłu danych. Faze II. Wymaga dalszych inwestycji po obu stronach i powiązanych gazociągów, całkowita wydajność 2-3 mld m 3 /rok (Project Moravia) Inwestycja regulowana/nieregulowan a Łączna inwestycje N4G 8 mln Euro 0,50 mcm/d NPV / ROK Przygotowanie CZK Materiał CZK 3,00 mcm/d 2,50 mcm/d 2,00 mcm/d 1,50 mcm/d 1,00 mcm/d 0,00 mcm/d Firm capacity (20 C) 2,68 mcm/d Firm capacity (20 C) Firm capacity (20 C) 0,407 mcm/d Firm capacity (20 C) 2,68 mcm/d I II III IV V VI VII VIII IX X XI XII Budowa CZK Oddanie do użytku Stan implementacji Routing Study EIA Land permit Construction Permit / Projekt STORK Procurement Construction Operation 9

10 Zakres projektu 6105 / STORK, gazociąg wysokociśnieniowy DN500 6,3 MPa Třanovice granica CZ/PL 1. Budowa odcinka granicznego, podwiert pod rzeką Olzą Rozpoczęcie 07/2010, zakończenie 10/2010. Wykonawca GAZOPROJEKT 2. Budowa 10 km gazociągu DN500 6,3 MPa z możliwością podwyższenia do 7,35 MPa, rozpoczęcie montażu 3/ Połączenie gazociągu do istniejącego systemu NET4GAS w obiekcie TU Třanovice (podłączona z PZP (podziemny zbiornik) Třanovice, który jest eksploatowany przez RWE Gas Storage). 4. Zbudowanie nowego obiektu wejściowego VO Třanovice i komory czyszczącej i regulacji gazu. 5. Zamknięcie trasowe TU Chotěbuz będzie bezpośrednio przed granicą. 6. Częścią budowy jest położenie światłowodu i jego podłączenie do stacji granicznej Cieszyn. Stosowany będzie do zdalnego sterowanie gazociągiem i przesył danych handlowych / Projekt STORK

11 Wzmocnienie przepustowości północ - połódnie, projekt MORAVIA Wymogi zwiększenia przepustowości: Wzrost zużycia (elektrownie gazowe, przemysł, gazyfikacja gospodarstw domowych, ochrona środowiska) Wymóg zwiększenia możliwości przesyłowych podziemnych magazynów gazu i ich połączenia z siecią tranzytową Przechowywanie gazu dla pozostałych podmiotów w ramach UE. Połączenie z siecią w Polsce i Austrii i terminalami LNG Połączenie z Nabucco, South Stream, Istniejący gazociąg Rozważane podwojenie

12 Dziękuję za uwagę Inż. Jan Nehoda Prezes NET4GAS, s.r.o. Asset Management & Operation RWE Konzern
