1 WIZYTA STUDYJNA Ratowice, 06 grudnia 2018 r.

OCIAGÓW PRZESYŁOWYCH GAZ-SYSTEM S.A. Spółka

bezpieczeństwa energetycznego kraju Odpowiada za

przesyłową na terenie Polski Właściciel spółki

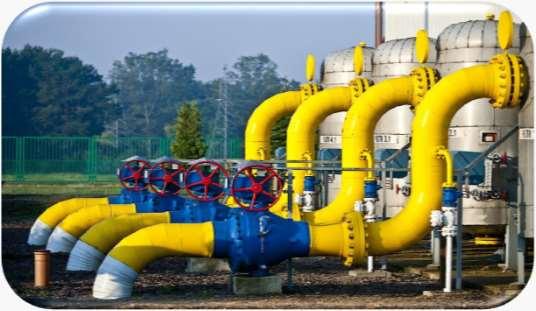

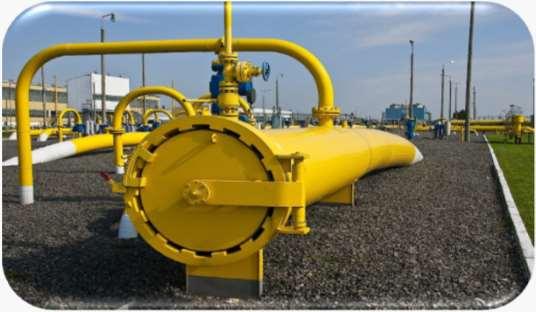

2 OPERATOR GAZOCIAGÓW PRZESYŁOWYCH GAZ-SYSTEM S.A. Spółka Skarbu Państwa w 100 % - strategiczna dla bezpieczeństwa energetycznego kraju Odpowiada za przesył gazu ziemnego i zarządzanie siecią przesyłową na terenie Polski Właściciel spółki Polskie LNG S.A. powołanej do budowy i eksploatacji terminalu LNG w Świnoujściu Eksploatuje km sieci gazociągów przesyłowych i 880 stacji gazowych

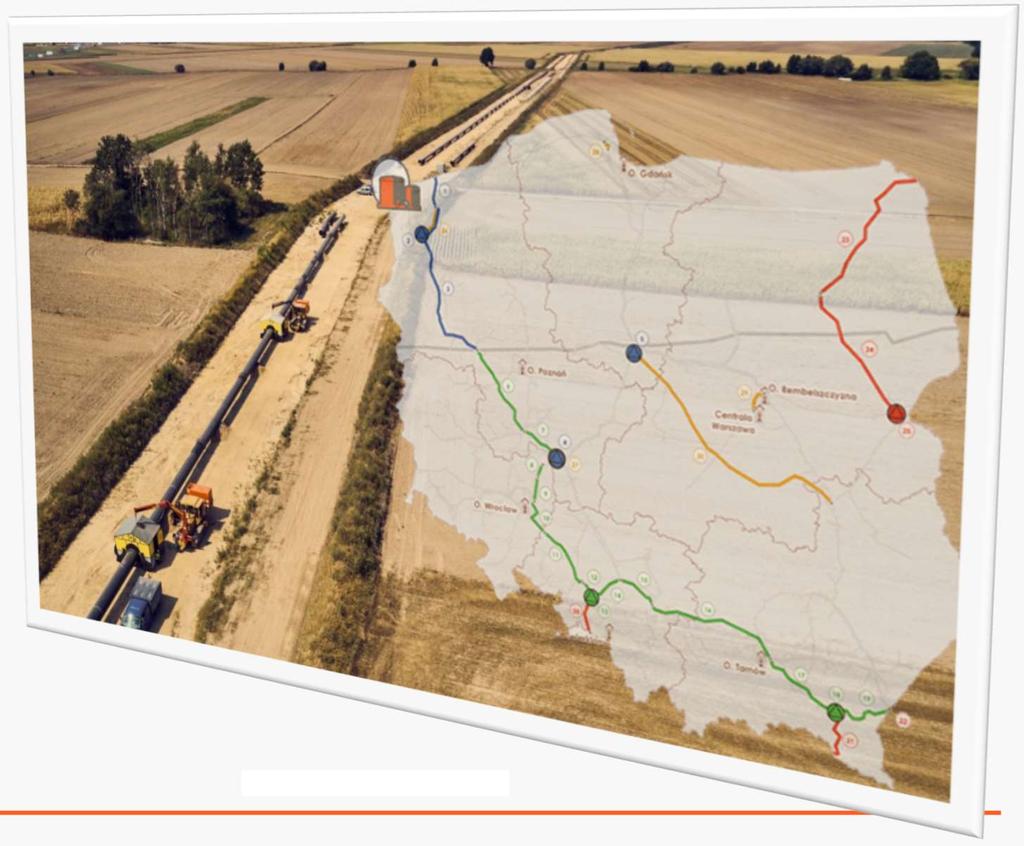

3 INWESTYCJE STRATEGICZNE GAZ-SYSTEM W PERSPEKTYWIE 2025 ROKU

4 GAZOCIĄG ZDZIESZOWICE WROCŁAW ODCINEK I: BRZEG-ZĘBICE-KIEŁCZÓW

OPOLSZCZYŹNIE, DOLNYM I GÓRNYM ŚLĄSKU DYWERSYFIKACJA DOSTAW GAZU DO POLSKI UATRAKCYJNIENIE

5 EFEKTY I KORZYŚCI Z REALIZACJI INWESTYCJI ZWIĘKSZENIE BEZPIECZEŃSTWA ENERGETYCZNEGO PODATEK OD NIERUCHOMOŚCI DLA GMIN ZAPOBIEGANIE SYTUCJOM KRYZYSOWYM WIĘKSZE ZDOLNOŚCI PRZESYŁOWE NA OPOLSZCZYŹNIE, DOLNYM I GÓRNYM ŚLĄSKU DYWERSYFIKACJA DOSTAW GAZU DO POLSKI UATRAKCYJNIENIE TERENÓW POD NOWE INWESTYCJE DALSZA INTEGRACJA Z RYNKIEM GAZU UE ROZWÓJ LOKALNEGO RYNKU PRACY

INFORMACJE OGÓLNE Element Korytarza Gazowego Północ-Południe Długość 49 km (odc. I) Średnica nominalna 1000 mm Ciśnienie robocze 8,4 Mpa Wartość inwestycji ok 297 mln PLN (odc.

6 INFORMACJE OGÓLNE Element Korytarza Gazowego Północ-Południe Długość 49 km (odc. I) Średnica nominalna 1000 mm Ciśnienie robocze 8,4 Mpa Wartość inwestycji ok 297 mln PLN (odc. I) Wybudowany na terenie dwóch województw woj. dolnośląskie, w gminach: Długołęka, Czernica, Oława i Miasto Oława Przebieg gazociągu Odcinek I: Brzeg Zębice Kiełczów (od Skarbimierza do Kiełczowa) o długości 49 km realizowany przez Oddział GAZ-SYSTEM we Wrocławiu woj. opolskie, w gminie: Skarbimierz Odcinek II: Zdzieszowice Brzeg (od Leśnicy do Skarbimierza) o długości 80 km realizowany przez Oddział GAZ- SYSTEM w Świerklanach

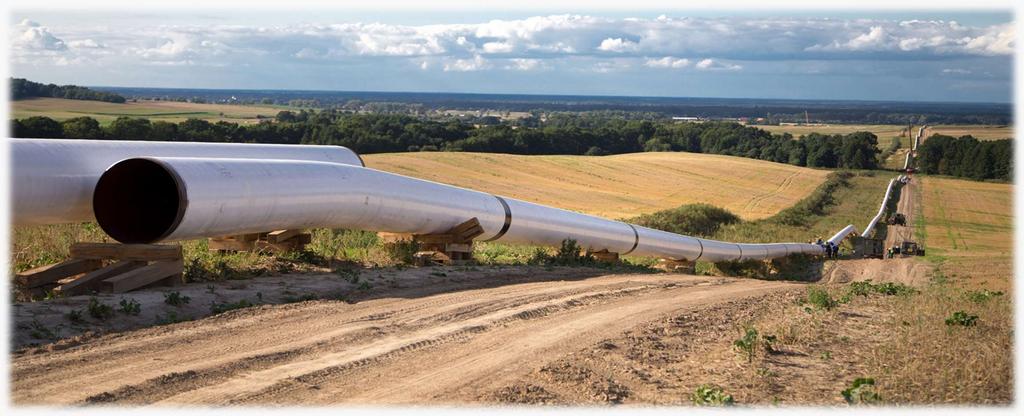

7 PODMIOTY ZAANGAŻOWANE W PROJEKT INWESTOR WYKONAWCA ROBÓT BUDOWLANYCH WYKONAWCA NADZORU INWESTORSKIEGO NADZÓR AUTORSKI GAZ SYSTEM S.A. STALPROFIL S.A. SGS Polska sp. z o.o. + BBF sp. z o.o. PGNiG GAZOPROJEKT S.A. WOJEWODA DOLNOŚLĄSKI i OPOLSKI RZECZOZNAWCY MAJĄTKOWI WYKONAWCA WYPRZEDZAJĄCEJ WYCINKI NADZÓR PRZYRODNICZY NAD WYCINKĄ SPOŁECZNOŚĆ LOKALNA NADLEŚNICTWO OŁAWA i OLEŚNICA

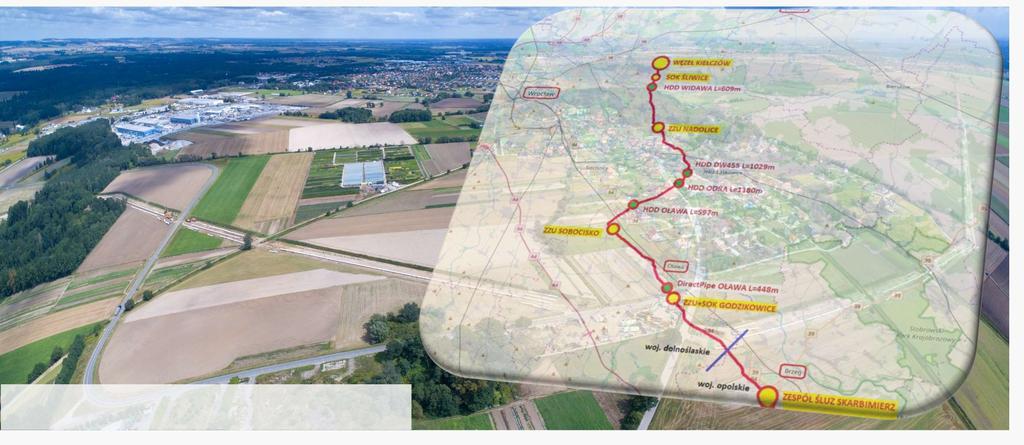

8 ZA KRES P RO J EKT U 2 x STACJE OCHRONY KATODOWEJ ŚLIWICE GODZIKOWICE 3 X ZESPOŁY ZAPOROWO UPUSTOWE NADOLICE SOBOCISKO GODZIKOWICE 4 X PRZEWIERTY HDD + 1 X PRZEWIERT DirectPipe HDD WIDAWA L=609m HDD DW455 L=1029 m HDD ODRA L=1180 m HDD OŁAWA L=597 m 31 X PRZEWIERTY I PRZECISKI POZIOME 1 MIKROTUNEL DP OŁAWA L=448 m

9 GAZOCIĄG ZDZIESZOWICE WROCŁAW ODCINEK I HARMONOGRAM BUDOWY Odhumusowanie Rozwózka rur Ułożenie i zasypanie gazociągu Odbiór techniczny wykonano marzec 2019 październik 2019 styczeń 2020 r. Zakończenie budowy lipiec 2020 r.

10 DOFINANSOWANIE Z UNII EUROPEJSKIEJ Etap projektowy TEN-E Transeuropejska Sieć Energetyczna POIiŚ Program Infrastruktura i Środowisko Etap budowy

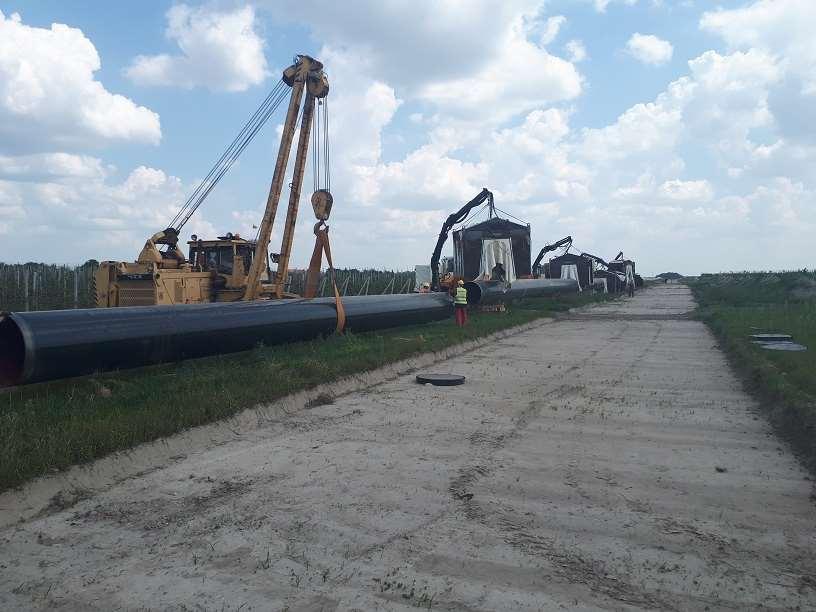

11 BUDOWA GAZOCIĄGU ZDZIESZOWICE WROCŁAW ODCINEK I SPAWANIE LINIOWE SPAWANIE LINIOWE SPAWANIE LINIOWE CENTROWNIK

12 B U D OW A GA ZOCIĄGU Z D Z I ESZOW I C E W R O C Ł A W ODCINEK I PRZEWIERTY UKŁADKA ŚWIATŁOWÓD

Horyzontalny przewiert sterowany HDD rzeka Widawa / L=609 m droga woj.

13 G A Z O C I Ą G Z D ZI ESZOW I C E W R O C Ł A W O D C I N EK I B EZWYKOPOWE P R Z EKROCZEN I A P R Z ESZKÓD T ERENOWYCH I NATURALNYCH RODZAJ PRZESZKODY Rzeki, w tym Odra, Oława i Widawa Tory kolejowe Drogi krajowe, wojewódzkie, powiatowe, gminne METODY BEZWYKOPOWE Horyzontalny przewiert sterowany HDD rzeka Widawa / L=609 m droga woj. nr 455 i starorzecze Odry / L = 1029 m rzeka Odra / L = 1180 m rzeka Oława k. Marcinkowic/ L=597 m Direct Pipe rzeka Oława k. Godzikowic/ L=448 m Mikrotuneling pod drogą krajową nr 94 k. Marcinkowic Przewierty/Przeciski poziome

14 PRZEWIERT HDD POD ODRĄ

15 PRZEWIERT HDD POD RZEKĄ ODRĄ RATOWICE Generalny wykonawca budowy gazociągu: STALPROFIL S.A. Wykonawca przewiertu: ZRB Janicki

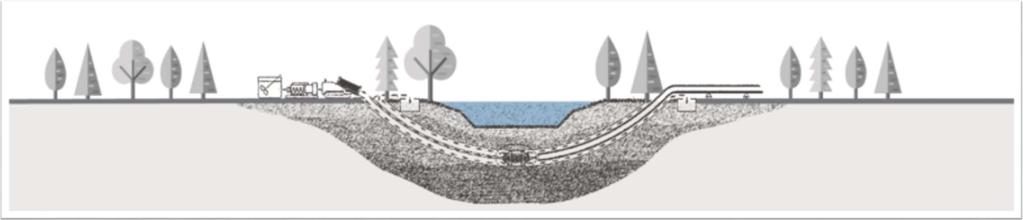

16 PRZEWIERT HDD POD RZEKĄ ODRĄ RATOWICE glina, ił, żwir 27 m max. 32 m / min. 1,2 m 1180 m

17 HORYZONTALNY PRZEWIERT STEROWANY SCHEMAT

18 HORYZONTALNY PRZEWIERT STEROWANY - FILM

19 PRZEWIERT HDD STRONA MASZYNOWA STRONA RUROWA

20 PRZEWIERT HDD ODRA ETAPY INSTALACJI RUROCIĄGU DN 1000 Wiercenie pilotowe Poszerzanie otworu Marsz kalibrujący Instalacja średnica 368 mm świder gryzowy I. średnica 711 mm II. średnica 1066 mm III. średnica 1320 mm średnica 1270 mm średnica 1117 mm

21 PRZEWIERT HDD PRZYGOTOWANIE GAZOCIĄGU Wyspawanie odcinka gazociągu do wciągnięcia 1180 m Wykonanie dodatkowej powłoki utwardzonej. Próba wytrzymałości 16,8 MPa/2 h Próba szczelności 9,24 MPa/24 h

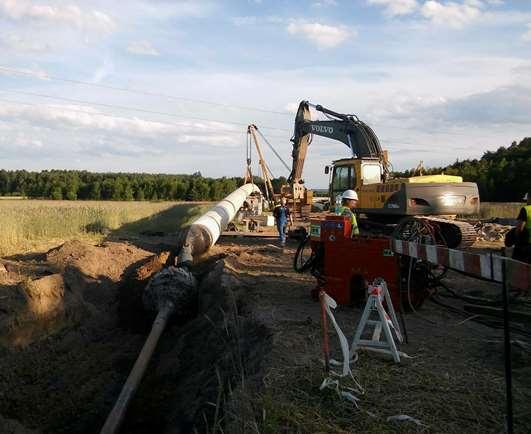

22 PRZEWIERT HDD WCIĄGANIE GAZOCIĄGU UŁOŻENIE NA ROLKACH BALASTOWANIE GAZOCIĄGU

23 PRZEWIERT HDD WCIĄGANIE GAZOCIĄGU POCZĄTEK KONIEC

24 PRZEWIERT HDD ODRA PLAC MASZYNOWY

25 Zapraszamy na wizytę studyjną na terenie budowy

26 DZIĘKUJEMY ZA UWAG Ę ADAM STĘPNI AK KIEROWNIK PROJEKTU GAZ-SY STEM ODDZI AŁ WE WROCŁAWIU MIŁOSZ TUMIDAJ EWICZ ZRB JANICKI
