1 Bezpieczeństwo procesowe i niezawodność systemów sterowania i automatyki w przemysłowych instalacjach gazu Wymagania zamawiającego zastosowania w praktyce Paweł Szufleński Wrocław,

2 Co zrobić?, aby dostać: a nie dostać:

3 Obowiązki GAZ-SYSTEM S.A. Prowadzenie ruchu sieciowego w sposób skoordynowany i efektywny, z zachowaniem wymaganej niezawodności dostarczania paliw gazowych oraz ich jakości Zapewnienie równoprawnego dostępu do sieci przesyłowej podmiotom uczestniczącym w rynku gazu Konserwacja, remonty oraz rozbudowa instalacji przesyłowych, magazynowych przy należnym poszanowaniu środowiska naturalnego Dostarczanie każdemu operatorowi systemu: przesyłowego, magazynowego, dystrybucyjnego oraz systemu LNG dostatecznej ilości informacji gwarantujących możliwość prowadzenia transportu i magazynowania gazu ziemnego w sposób właściwy dla bezpiecznego i efektywnego działania połączonych systemów Dostarczanie użytkownikom systemu informacji potrzebnych dla uzyskania skutecznego dostępu do systemu

Prowadzenie ruchu sieciowego w sposób skoordynowany i efektywny, z zachowaniem wymaganej niezawodności dostarczania paliw gazowych oraz ich jakości Zapewnienie równoprawnego dostępu do sieci

4 Wymagania GAZ-SYSTEM S.A. Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe ST IGG 0501:2009 Stacje gazowe w przesyle i dystrybucji dla ciśnień wejściowych do 10 MPa włącznie Wymagania w zakresie projektowania, budowy oraz przekazania do użytkowania Normy krajowe i międzynarodowe Wytyczne GAZ-SYSTEM S.A. m.in. w zakresie projektowania systemów telemetrii dla obiektów gazowych systemu przesyłowego Dodatkowe wymagania na podstawie doświadczeń Spółki

ciśnień wejściowych do 10 MPa włącznie Wymagania w zakresie projektowania, budowy oraz przekazania do użytkowania Normy krajowe i

5 Dodatkowe wymagania GAZ-SYSTEM S.A. Redundancja zasilania Redundancja telemetrii Ochrona urządzeń na stacji przed przekroczeniem Q max Zaawansowane sterowanie tłoczniami gazu Układanie światłowodów wzdłuż nowobudowanych wybranych gazociągów strategicznych

6 Stacja gazowa redundancja zasilania Awaria któregokolwiek zasilacza nie powinna powodować przerwy zasilania urządzeń Zasilacze dobrane do przewidywanego obciążenia, zasilane z oddzielnych faz zasilania 230VAC Zawansowana diagnostyka zasilania w telemetrii

Zasilacze dobrane do przewidywanego obciążenia, zasilane z

7 Stacja gazowa redundancja telemetrii Układ teletransmisji powinien składać się z dwóch niezależnych modemów Wszystkie kanały konfiguracji powinny być zabezpieczone przed nieautoryzowanym dostępem Każde urządzenie obiektowe należy podłączyć do niezależnego wejścia w każdym z dwóch torów transmisyjnych.

zabezpieczone przed nieautoryzowanym dostępem Każde urządzenie obiektowe

8 Stacja gazowa zabezpieczenie Q max

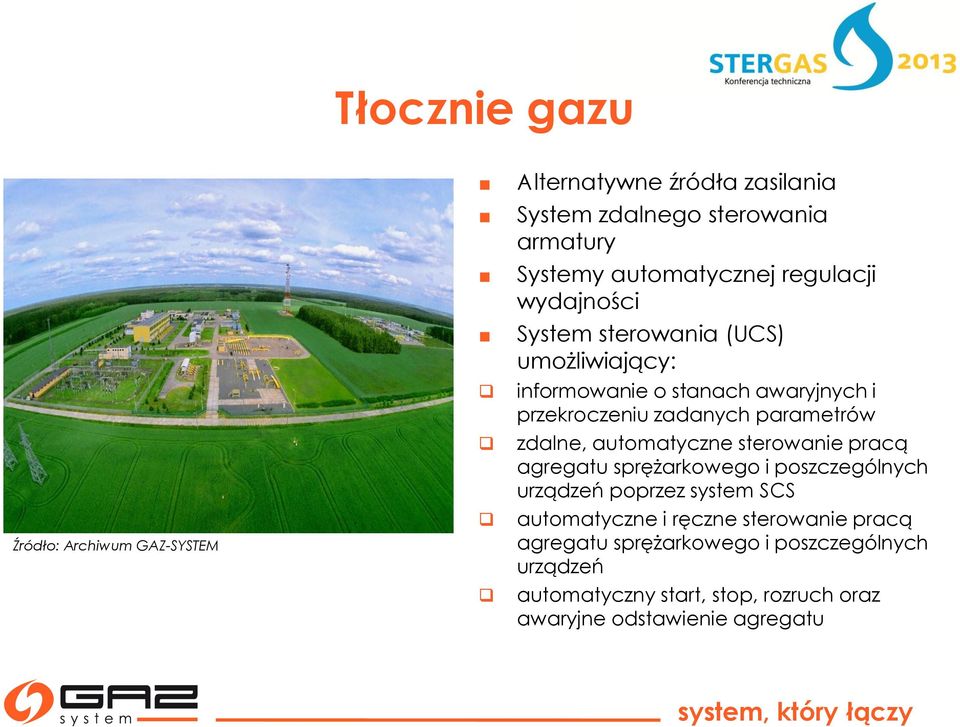

9 Tłocznie gazu Źródło: Archiwum GAZ-SYSTEM Alternatywne źródła zasilania System zdalnego sterowania armatury Systemy automatycznej regulacji wydajności System sterowania (UCS) umożliwiający: informowanie o stanach awaryjnych i przekroczeniu zadanych parametrów zdalne, automatyczne sterowanie pracą agregatu sprężarkowego i poszczególnych urządzeń poprzez system SCS automatyczne i ręczne sterowanie pracą agregatu sprężarkowego i poszczególnych urządzeń automatyczny start, stop, rozruch oraz awaryjne odstawienie agregatu

zdalne, automatyczne sterowanie pracą agregatu sprężarkowego i poszczególnych urządzeń poprzez system SCS automatyczne i ręczne

10 Tłocznie gazu - UCS Źródło: Archiwum GAZ-SYSTEM Wymagana jest m.in. kontrola następujących parametrów agregatu sprężarkowego: przepływ gazu na tłoczeniu, przepływ gazu paliwowego; ciśnienie i temperatura gazu: na ssaniu, na tłoczeniu, paliwowego; temperatura: gazu na każdym zaworze cylindra sprężarki po stronie tłocznej i ssącej, oleju na wlocie i wylocie układu smarowania silnika i sprężarki, powietrza na wlocie czerpni, i płynu chłodzącego przed i za chłodnicą silnika i sprężarki; ciśnienie: oleju na wlocie i wylocie układu smarowania silnika i sprężarki, płynu chłodzącego silnika i sprężarki, w komorze korbowodowej silnika; różnica ciśnień na filtrze olejowym; prędkość: obrotowa silnika, wirnika turbodoładowarki; pomiar wibracji.

temperatura: gazu na każdym zaworze cylindra sprężarki po stronie tłocznej i ssącej, oleju na wlocie i wylocie układu smarowania silnika i sprężarki, powietrza na wlocie czerpni, i

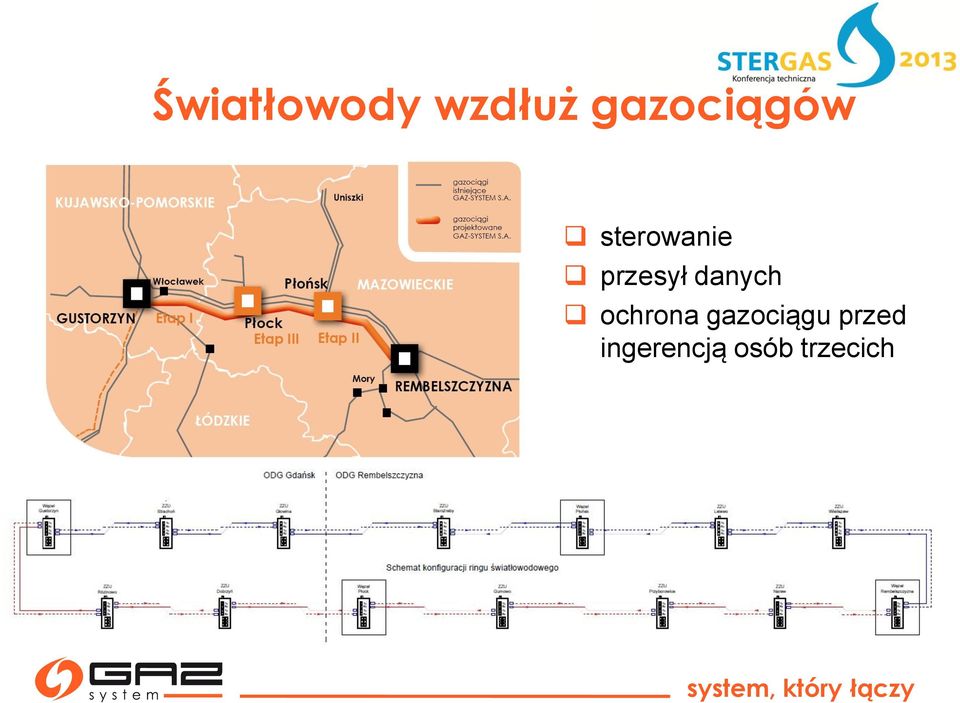

11 Światłowody wzdłuż gazociągów sterowanie przesył danych ochrona gazociągu przed ingerencją osób trzecich

12 Dziękuję za uwagę
