1 Armatura Przemysłowa RQS ARMATURA PRZEMYSŁOWA

2

3 Spis treści / Opis 3 SPIS TREŚCI Zawory kulowe, typ BVXF str. 4 Zawory kulowe sterowane, typ BV3PF str. 5 Zawory kątowe sterowane pneumatycznie, typ PAV str. 6 Przepustnice do ogólnych zastosowań, typ 600 str. 8 Pneumatyczny napęd obrotowy dwustronnego działania, typ PDA str. 12 Pneumatyczny napęd obrotowy jednostronnego działania, typ PSR str. 14 Elektryczny napęd obrotowy, typ EFMB.2/3(X) str. 16 Elektryczny napęd obrotowy, typ EFM0.3/5/8(X/) str. 17 Elektryczny napęd obrotowy, typ EOM str 18 Elektrozawór NAMUR, typ PNV str. 22 Skrzynka wyłączników krańcowych, typ PSB str. 23 Armatura Przemysłowa RQS Wychodząc naprzeciw rosnącym wymaganiom rynkowym, w ramach dalszego rozwoju produktów, firma Rectus Polska Sp. z o.o. uzupełniła ofertę o elementy armatury przemysłowej RQS. Przepustnice, napędy pneumatyczne i elektryczne, zawory kulowe, zawory kątowe sterowane pneumatycznie i akcesoria markowane naszym znakiem handlowym to gwarancja wysokiej jakości i niezawodności.

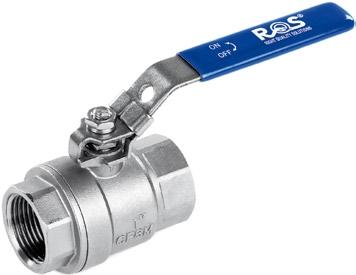

4 4 Zawory kulowe typ BVXF Charakterystyka Przyłącza od ½ do 2 Ciśnienie maksymalne ½ bar, 1 ¼ - 1 ½ 50 bar, 2 42 bar Wykonanie AISI 316 (1.4401, CF8M) Uszczelnienia PTFE Sterowanie dźwignia ręczna bar Wykres ciśnienie-temperatura C Materiały L ØD W Lp. Element Materiał wykonania 1 osłona dźwigni PVC 2 dźwignia AISI304 3 blokada dźwigni AISI304 4 podkładka sprężynowa AISI304 5 trzpień AISI316 6 nakrętka AISI304 7 tuleja AISI304 8 uszczelka trzpienia PTFE 9 podkładka PTFE 10 korpus AISI uszczelnienie RPTFE 12 pokrywa AISI kula AISI uszczelka pokrywy PTFE Wymiary i kodyfikacja Rozmiar wint ØD L W Kod DN 15 1/2" BVXF12 S6 DN 20 3/4" BVXF34 S6 DN 25 1" BVXF1 S6 DN /4" BVXF114 S6 DN /2" BVXF112 S6 DN 50 2" BVXF2 S6

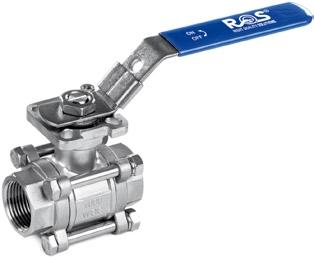

5 Zawory kulowe sterowane typ BV3PF 5 Charakterystyka Przyłącza od ¼ do 2 Ciśnienie maksymalne Wykonanie Uszczelnienia Sterowanie ¼ bar, 1 ¼ - 1 ½ 50 bar, 2 42 bar AISI 316 (1.4401, CF8M) PTFE dźwignia ręczna, napęd pneumatyczny, napęd elektryczny bar Wykres ciśnienie-temperatura C Materiały h L ØD Wymiary i kodyfikacja W ISO5211 E Lp. Element Materiał wykonania 1 osłona dźwigni PVC 2 dźwignia AISI304 3 blokada dźwigni AISI304 4 podkładka AISI304 5 nakrętka AISI304 6 śruba AISI304 7 trzpień AISI316 8 nakrętka M8 AISI304 9 podkładka AISI podkładka zamykająca AISI tuleja AISI uszczelnienie trzpienia PTFE 13 uszczelka PTFE 14 korpus AISI uszczelka pokrywy PTFE 16 uszczelnienie RPTFE 17 pokrywa AISI kula AISI śruba AISI nakrętka AISI podkładka sprężynowa AISI304 Rozmiar wint ØD L W 1 h E ISO 5211 Kod zaworu Kod zaworu z napędem Kod zaworu z napędem ręcznego pneumatycznym DA pneumatycznym SR DN 12,5 1/4" 12,5 50, F03 / F04 BV3PF14 S6 PDBV3PF14 S6 PSBV3PF14 S6 DN 12,5 3/8" 12,5 50, F03 / F04 BV3PF38 S6 PDBV3PF38 S6 PSBV3PF38 S6 DN 15 1/2" 15 61, F03 / F04 BV3PF12 S6 PDBV3PF12 S6 PSBV3PF12 S6 DN 20 3/4" F03 / F04 BV3PF34 S6 PDBV3PF34 S6 PSBV3PF34 S6 DN 25 1" 25 80, F04 / F05 BV3PF1 S6 PDBV3PF1 S6 PSBV3PF1 S6 DN /4" F04 / F05 BV3PF114 S6 PDBV3PF114 S6 PSBV3PF114 S6 DN /2" F05 / F07 BV3PF112 S6 PDBV3PF112 S6 PSBV3PF112 S6 DN 50 2" F05 / F07 BV3PF2 S6 PDBV3PF2 S6 PSBV3PF2 S6

6 6 Zawory kątowe sterowane pneumatycznie typ PAV Charakterystyka Części składowe WYMIARY Przyłącza gwintowane od ½ do 2 ½, do wspawania od DN15 do DN50 Ciśnienie maksymalne wg. tabeli (do16 bar) Wykonanie AISI 316 (1.4401, CF8M) Uszczelnienia PTFE Temperatura pracy od -10 C do +180 C Średnice siłowników 50, 63, 90, 125 Działanie Normalnie Zamknięty - Napływ pod grzybek Normalnie Zamknięty - Napływ nad grzybek Normalnie Otwarte - Napływ pod grzybek, Dostępne opcje Wersja z wyłącznikiem krańcowym, Wersja z ogranicznikiem skoku Lp. Element Materiał wykonania 1 pręt wskaźnika nylon 2 siłownik AISI316 3 przyłącze zasilania 1/8" 4 trzpień AISI316 5 uszczelnienie trzpienia PTFE 6 osłona wskaźnika poliwęglan 7 sprężyna stal 8 tłok aluminium 9 uszczelnienie tłoka VITON 10 sprężyna AISI łącznik AISI uszczelnienie korpusu PTFE 13 grzybek AISI uszczelnienie PTFE 15 siodło AISI korpus AISI316 Wersja gwintowana Wersja do wspawania DIN C C 1/8" R 1/8" R K K SW ØD S L A T L A Rozmiar Średnica siłownika [mm] Przyłącze zasilania C R K Wersja gwintowana Wersja do wspawania T A L SW S ØD L A DN 15 (A) 40 1/8" 50, /8" DN 15 (A,B) 50 1/8" /2" , DN 20 (A,B) 50 1/8" /4" , DN 25 (A) 50 1/8" " , DN 25 (B) 63 1/8" " , DN 32 (A,B) 63 1/8" /4" , DN 40 (A,B) 63 1/8" /2" , DN 50 (A) 63 1/8" " DN 50 (B) 90 1/8" "

7 Zawory kątowe sterowane pneumatycznie typ PAV 7 WERSJA a NAPŁYW NAD RZYBEK NC NORMALNIE ZAMKNIĘTY, POWRÓT SPREŻYNĄ, NAPŁYW NAD RZYBEK Rozmiar Średnica Kv Średnica siłownika Ciśnienie pracy Ciśnienie zasilania Kod, Kod nominalna [mm] [m 3 /h] [mm] [bar] [bar] wersja gwintowana wersja do wspawania DN , ,5 PAV015A40 - DN , ,5 PAV015A PAV015AD2 DN , PAV020A PAV020AD2 DN , ,5 PAV025A PAV025AD2 DN , ,5 PAV032A PAV032AD2 DN , ,5 PAV040A PAV040AD2 DN PAV050A PAV050AD2 DN , PAV065A - WERSJA B NAPŁYW POD RZYBEK NC NORMALNIE ZAMKNIĘTY, POWRÓT SPREŻYNĄ, NAPŁYW POD RZYBEK Rozmiar Średnica Kv Średnica siłownika Ciśnienie pracy Ciśnienie zasilania Kod, Kod nominalna [mm] [m 3 /h] [mm] [bar] [bar] wersja gwintowana wersja do wspawania DN , ,5 PAV015B PAV015BD2 DN , ,5 PAV020B PAV020BD2 DN , PAV025B PAV025BD2 DN , PAV032B PAV032BD2 DN , PAV040B PAV040BD2 DN PAV050B PAV050BD2 DN , ,5 PAV065B -

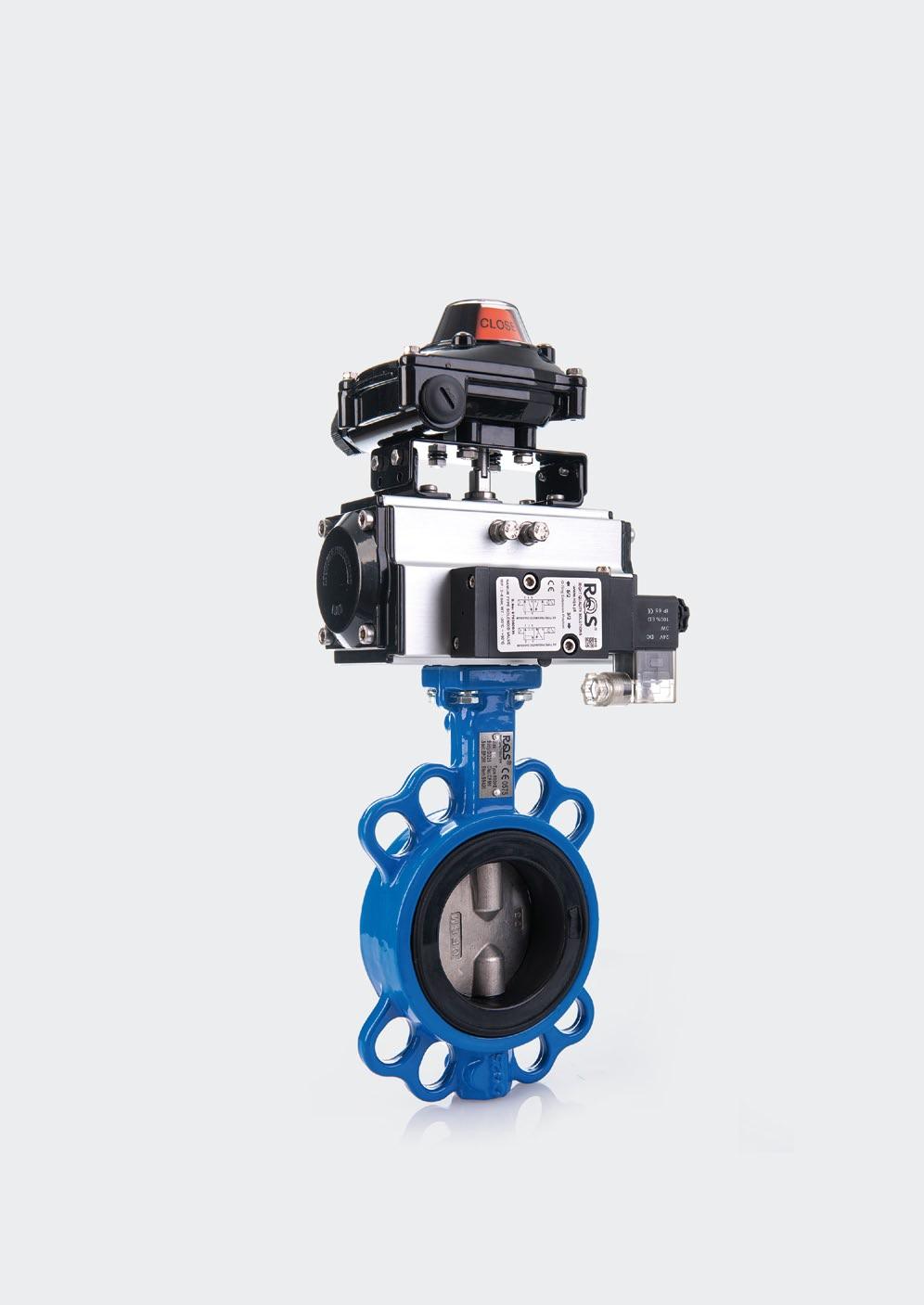

8 8 Przepustnice do ogólnych zastosowań typ 600 ZASTOSOWANIE Przepustnice międzykołnierzowe WAFER, typ 600, w rozmiarach od DN 40 do DN 300 mogą być stosowane m.in. do aplikacji takich jak: instalacje przemysłowe instalacje w branży wodno-kanalizacyjnej instalacje w energetyce cieplnej ogrzewanie, klimatyzacja, wentylacja ǧǧ INFORMACJE OÓLNE wykonanie centryczne dzielony wałek maksymalne ciśnienie robocze 16 bar system anty blow-out Dane techniczne WYKONANIE: EN :2012 DŁUOŚĆ ZABUDOWY: EN 558:2017 Przyłącze kołnierzowe (PN6/10/16/ANSI150): EN :1997 ASME B16.5:2017 Flansza pod napęd: EN ISO 5211 WYKONANIE Materiałowe korpus - żeliwo 25 dysk - CF8M uszczelnienie - EPDM (od -25 O C do +130 O C)

9 Przepustnice do ogólnych zastosowań typ WYMIARy A F DN40 - DN65, DN100 - DN150 F 4-R2 4-R1 N-d1 D 3 Widok - F D1 D 2 W Ø K1 4-R3 K 2 5 Do 4 3 B K 3 K 4 2 d 1 L C DN80 4-R4 F Lp. Opis Ilość Materiał 1 korek gwintowany 1 Ck35 ocynkowana 2 podkładka 1 NBR 3 trzpień dolny 1 AISI420 4 korpus dysk 1 AISI316 6 uszczelnienie 1 EPDM 7 prowadzenie 2 brąz 8 trzpień górny 1 AISI420 9 tabliczka znamionowa 1 AISI prowadzenie 2 brąz 11 o-ring 1 NBR 12 pierścień antyblow out 1 ASTM A570 R33 13 śruby 2 ASTM A570 R33 14 dźwignia 1 aluminium A B R1 R2/R3 R4 K1 K2/K3 K4 Rozmiar A B K1 K2 / K3 K4 4-R1 4-R2 / 4-R3 4-R4 PN6 PN10 / PN16 ANSI PN6 PN10 / PN16 ANSI Do d L C D1 D2 D3 N-d1 F Ø DN , ,5 4-8,9 42, , ,6 9 DN , , ,5 4-10,5 52, , ,6 9 DN , , ,5 4-10,5 64, , ,6 9 DN , ,4 4-10,5 4-10,5 4-10,5 78, ,6 9 DN , ,5 4-10,5 4-10,5 4-10, ,77 11 DN , , ,9 4-10,5 4-10,5 4-12,2 123,3 163, ,92 14 DN ,3 4-10,5 4-12,5 4-12,2 155, ,92 14 W

10 10 Przepustnice do ogólnych zastosowań typ 600 Wymiary L1 L2 DN250, DN300 Widok - F D Do Ø W D2 D3 L C F d A F R1 F R4 R3 R2 N-d1 K1 K2 K3 K B DN200 Lp. Opis Ilość Materiał 1 korek gwintowany 1 Ck35 ocynkowana 2 podkładka 1 NBR 3 trzpień dolny 1 AISI420 4 korpus dysk 1 CF8M 6 uszczelnienie 1 EPDM 7 prowadzenie 2 brąz 8 trzpień górny 1 AISI420 9 tabliczka znamionowa 1 AISI prowadzenie 2 brąz 11 o-ring 1 NBR 12 pierścień blow out 1 ASTM A570 R33 13 śruby 2 ASTM A570 R33 14 dźwignia 1 aluminium A B R1 R3 R4 R2 K1 K2/K3 K4 Rozmiar A B K1 K2 K3 K4 4-R1 4-R2 4-R3 4-R4 PN6 PN10 PN16 ANSI PN6 PN10 PN16 ANSI Do d L C D1 D2 D3 N-d1 F Ø DN ,5 4-10,5 4-12,5 4-12,5 4-12,2 202, , DN ,9 4-10,5 4-12, ,7 250, , DN ,8 4-12,5 4-12, ,7 301, , W L1 L2

11 Przepustnice do ogólnych zastosowań typ WYMIARY DŹWINI L1 L2 L1 L2 Rozmiar L1 L2 DN ,5 L1 L2 DN125-DN150 49, ,3 L3 Waga [kg] DN40-DN ,3 WYMIARY Przekładni Rozmiar L1 L2 L4 Waga [kg] DN200-DN ,4-1,8 L1 L2 L3 L4 Widok - A 45 4-M ØD Ø A Rozmiar Kod Maksymalna średnica trzpienia L1 L2 L3 L4 Ø D M W DN40-DN80 R , M6 9 DN100 R100 19, M8 11 DN125-DN150 R , M8 14 DN200-DN250 R , M10 22 DN300-DN350 R , M10 22 KODY ZAMÓWIENIOWE Dn Przepustnica wolny wałek Przepustnica z dźwignią Przepustnica z przekładnią Przepustnica z napędem dwustronnego działania Przepustnica z napędem jednostronnego działania kod produktu użyty napęd kod produktu użyty napęd 40 V600XE68 L600XE68 R600XE68 PD600XE68 PDA52 PS600XE68 PSR63 50 V600XE69 L600XE69 R600XE69 PD600XE69 PDA52 PS600XE69 PSR63 65 V600XE70 L600XE70 R600XE70 PD600XE70 PDA63 PS600XE70 PSR75 80 V600XE71 L600XE71 R600XE71 PD600XE71 PDA63 PS600XE71 PSR V600XE72 L600XE72 R600XE72 PD600XE72 PDA75 PS600XE72 PSR V600XE73 L600XE73 R600XE73 PD600XE73 PDA83 PS600XE73 PSR V600XE74 L600XE74 R600XE74 PD600XE74 PDA92 PS600XE74 PSR V600XE75 L600XE75 R600XE75 PD600XE75 PDA125 PS600XE75 PSR V600XE76 L600XE76 R600XE76 PD600XE76 PDA140 PS600XE76 PSR V600XE77 L600XE77 R600XE77 PD600XE77 PDA160 PS600XE77 PSR190

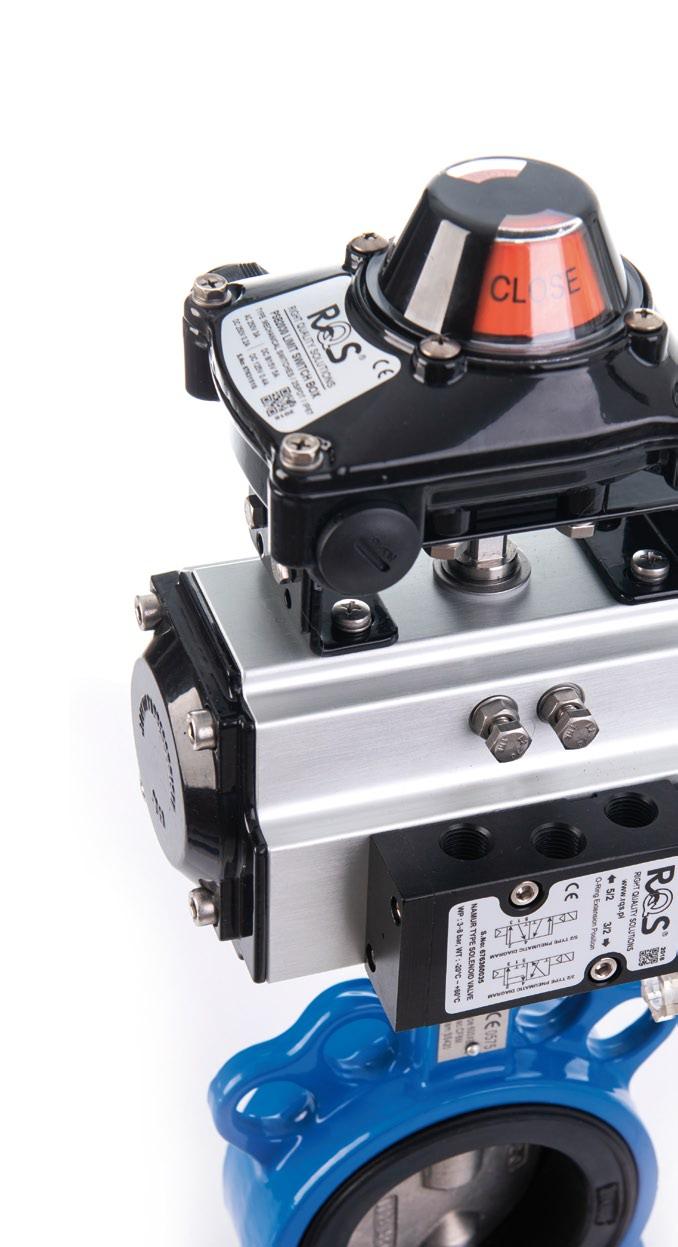

12 12 Pneumatyczny napęd obrotowy dwustronnego działania typ PDA Charakterystyka Moment obrotowy Nm dla ciśnienia zasilającego 6 bar Kąt obrotu 0-90 Zakres regulacji ± 5 Ciśnienie zasilania 2 10 bar Temperatura pracy od -20 C do +80 C Medium robocze sprężone powietrze Przyłącza flansza ISO5211, kwadrat według DIN3337, przyłącze pod zawór sterujący według NAMUR Przyłącze zasilające ¼" Wersja ATEX standard [II 2 Dc] Części składowe Lp. Element Ilość Materiał wykonania 1 śruba wskaźnika 1 stal węglowa 2 wskaźnik 1 tworzywo sztuczne 3 pierścień sprężynujący 1 stal nierdzewna 4 podkładka oporowa 1 stal nierdzewna 5 podkładka zewnętrzna 1 tworzywo sztuczne 6 korpus 1 aluminium 7 podkładka wewnętrzna 1 tworzywo sztuczne 8 krzywka 1 stal 9 panewka górna (trzpienia) 1 tworzywo sztuczne 10 o-ring górny (trzpienia) 1 NBR 11 trzpień 1 stal 12 panewka dolna (trzpienia) 1 NBR 13 o-ring dolny (trzpienia) 1 tworzywo sztuczne Lp. Element Ilość Materiał wykonania 14 korek 2 NBR 15 o-ring (śruby regulacyjnej) 2 NBR 16 podkładka (śruby regulacyjnej) 2 stal nierdzewna 17 nakrętka (śruby regulacyjnej) 2 stal nierdzewna 18 śruba regulacyjna 2 stal nierdzewna 19 tłok 2 aluminium 20 prowadnica 2 tworzywo sztuczne 21 o-ring (tłoka) 2 tworzywo sztuczne 22 panewka (tłoka) 2 NBR 23 o-ring (pokrywy bocznej) 2 NBR 24 pokrywa boczna 2 aluminium 25 śruba pokrywy bocznej 8 stal nierdzewna

13 Pneumatyczny napęd obrotowy dwustronnego działania typ PDA 13 WYMIARY NAMUR Flansza ISO5211 Rozmiar A B D E Flansza (ISO5211) I J K L M N Z PDA F03-F05 Ø36 Ø50 M5x8 M6x10 9/ /4" PDA F03-F05 Ø36 Ø50 M5x8 M6x /4" PDA F03-F05-F07 Ø50 Ø70 M6x10 M8x /4 PDA F05-F07 Ø50 Ø70 M6x10 M8x /4 PDA F05-F07 Ø50 Ø70 M6x10 M8x /4 PDA F05-F07 Ø50 Ø70 M6x10 M8x /4 PDA F07-F10 Ø70 Ø102 M8x13 M10x /4 PDA F07-F10 Ø70 Ø102 M8x13 M10x /4 PDA F10-F12 Ø102 Ø125 M10x16 M12x /4 PDA F10-F12 Ø102 Ø125 M10x16 M12x /4 Przyłącze zasilające Tabela momentów OBROTOWYC [Nm] Rozmiar Ciśnienie zasilania [bar] Zużycie powietrza [Nl] Waga [kg] 2 2, ,5 5 5, Otwarcie Zamknięcie Kod PDA ,7 0,06 0,08 PDA40F35X09 PDA ,7 0,06 0,08 PDA40F35X11 PDA ,4 0,12 0,16 PDA52F35X11 PDA ,1 0,21 0,23 PDA63F357X14 PDA ,7 0,30 0,34 PDA75F57X14 PDA ,3 0,43 0,47 PDA83F57X17 PDA ,0 0,64 0,73 PDA92F57X17 PDA ,9 0,88 0,95 PDA105F710X22 PDA ,0 1,40 1,60 PDA125F710X22 PDA ,0 2,2 2,5 PDA140F1012X27 PDA ,0 3,2 3,7 PDA160F1012X27

14 14 Pneumatyczny napęd obrotowy jednostronnego działania typ PSR Charakterystyka Moment obrotowy Nm dla ciśnienia zasilającego 6 bar Kąt obrotu 0-90 Zakres regulacji ± 5 Ciśnienie zasilania 2 10 bar Temperatura pracy od -20 C do +80 C Medium robocze sprężone powietrze Przyłącza flansza ISO5211, kwadrat według DIN3337, przyłącze pod zawór sterujący według NAMUR Przyłącze zasilające ¼" Wersja ATEX standard [II 2 Dc] Części składowe Lp. Element Ilość Materiał wykonania 1 śruba wskaźnika 1 stal węglowa 2 wskaźnik 1 tworzywo sztuczne 3 pierścień sprężynujący 1 stal nierdzewna 4 podkładka oporowa 1 stal nierdzewna 5 podkładka zewnętrzna 1 tworzywo sztuczne 6 korpus 1 aluminium 7 podkładka wewnętrzna 1 tworzywo sztuczne 8 krzywka 1 stal 9 panewka górna (trzpienia) 1 tworzywo sztuczne 10 o-ring górny (trzpienia) 1 NBR 11 trzpień 1 stal 12 panewka dolna (trzpienia) 1 NBR 13 o-ring dolny (trzpienia) 1 tworzywo sztuczne Lp. Element Ilość Materiał wykonania 14 korek 2 NBR 15 o-ring (śruby regulacyjnej) 2 NBR 16 podkładka (śruby regulacyjnej) 2 stal nierdzewna 17 nakrętka (śruby regulacyjnej) 2 stal nierdzewna 18 śruba regulacyjna 2 stal nierdzewna 19 tłok 2 aluminium 20 prowadnica 2 tworzywo sztuczne 21 o-ring (tłoka) 2 tworzywo sztuczne 22 panewka (tłoka) 2 NBR 23 sprężyna 12 stal 24 o-ring (pokrywy bocznej) 2 NBR 25 pokrywa boczna 2 aluminium 26 śruba pokrywy bocznej 8 stal nierdzewna

15 Pneumatyczny napęd obrotowy jednostronnego działania typ PSR 15 WYMIARY NAMUR Flansza ISO5211 Rozmiar A B D E Flansza (ISO5211) I J K L M N Z Przyłącze zasilające PSR F03-F05 Ø36 Ø50 M5x8 M6x /4" PSR F05-F07 Ø50 Ø70 M6x10 M8x /4 PSR F05-F07 Ø50 Ø70 M6x10 M8x /4 PSR F05-F07 Ø50 Ø70 M6x10 M8x /4 PSR F05-F07 Ø50 Ø70 M6x10 M8x /4 PSR F07-F10 Ø70 Ø102 M8x13 M10x /4 PSR F07-F10 Ø70 Ø102 M8x13 M10x /4 PSR F10-F12 Ø102 Ø125 M10x16 M12x /4 PSR F10-F12 Ø102 Ø125 M10x16 M12x /4 PSR F12 Ø M16x /4 Tabela momentów OBROTOWYC [Nm] Rozmiar Ciśnienie zasilania Sprężyna WAA Zużycie powietrza [Nl] 5 [bar] 6 [bar] 7 [bar] [kg] Otwarcie Zamknięcie Kod PSR ,5 0,12 0,16 PSR52F35X11 PSR ,2 0,21 0,23 PSR63F357X14 PSR ,9 0,30 0,34 PSR75F57X14 PSR ,6 0,43 0,47 PSR83F57X17 PSR ,5 0,64 0,73 PSR92F57X17 PSR ,7 0,88 0,95 PSR105F710X22 PSR ,4 1,40 1,60 PSR125F710X22 PSR ,4 2,2 2,5 PSR140F1012X27 PSR ,3 3,2 3,7 PSR160F1012X27 PSR ,1 5,4 5,9 PSR190F12X46

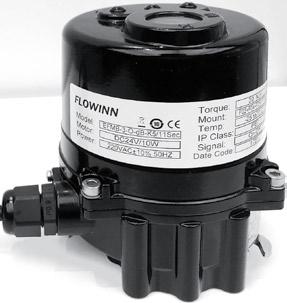

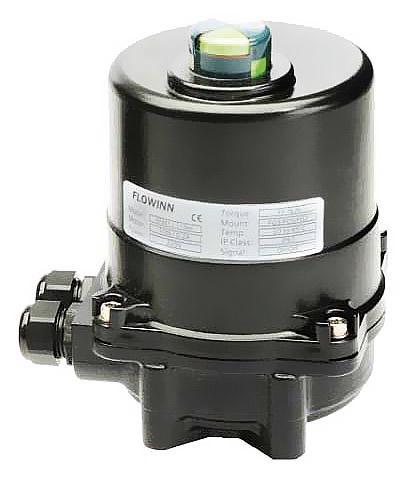

16 16 Elektryczny napęd obrotowy typ EFMB.2/3(X) Charakterystyka WSKAŹNIK WIZUALNY Wyposażony w wizualny wskaźnik kąta otwarcia i diody LED. NISKA WAA Aluminiowa obudowa, niska waga i małe gabaryty w stosunku do generowanego momentu obrotowego. CARAKTERYSTYKA PRZEKŁADNI Przekładnia zapewniająca niezawodną pracę i wysoką wydajność przy niskim poziomie hałasu. STEROWANIE RĘCZNE Opatentowany mechanizm sprzęgła. Klucz 5mm do przesterowania ręcznego, w zestawie. OCRONA SILNIKA I ZAWORU Funkcja automatycznego zatrzymania napędu zabezpieczająca zawór oraz napęd w przypadku zablokowania. Dane techniczne ZASILANIE VAC lub 24 VAC/DC wersja uniwersalna. ǧǧ TEMPERATURA OTOCZENIA -25 O C 70 O C WILOTNOŚĆ WZLĘDNA 90% - 25 O C ŚRODOWISKO PRACY Bez obecności czynników silnie korozyjnych i wybuchowych. RODZAJ PRACY S1 praca w nieograniczonym okresie czasu lub do osiągniecia ustalonego przyrostu temperatury dla napędów On/Off i modulowanych. SYNAŁ WYJŚCIOWY (ON/OFF) Mechaniczny wyłącznik krańcowy w pozycji on/off (2A, 250 VAC) OKABLOWANIE Standardowy przewód o długości 1m z możliwością zamówienia wykonania specjalnego. SYNAŁ WEJ./WYJ.(MODULOWANY) 4~20mA (Standard) 0~10V & 2~10 V (opcja). STOPIEŃ OCRONY IP67 (Standard), IP68 (opcja) WYMIARY A C B 45 ØI J Model EFMB.2X ON/OFF Modulowany EFMB.3X ON/OFF Modulowany Maksymalny moment obrotowy [Nm] Moc [W] Czas przesterowania [s] 85~265 VAC 24 VAC/DC 85~265 VAC 24 VDC A B C Ø I J UWAI , M5 Klucz 5mm, ISO , M6 F03/04/05

17 Elektryczny napęd obrotowy typ EFM0.3/5/8(X/) 17 Charakterystyka NISKA WAA Aluminiowa obudowa, niska waga i małe gabaryty w stosunku do generowanego momentu obrotowego. wodoszczelność umowa uszczelka pomiędzy pokrywą a podstawą zapewnia wodoszczelność. Napęd może być zainstalowany na zewnątrz. WSKAŹNIK WIZUALNY 3D Konstrukcja wskaźnika umożliwia odczyt położenia w zakresie 360. Wytrzymały materiał z tworzywa sztucznego zapewnia dłuższą żywotność. OCRONA PRZED PRZERZEWANIEM SILNIKA Aby zapobiec uszkodzeniu silnika zastosowano zabezpieczenie chroniące przed przegrzaniem, które automatycznie wyłącza zasilanie, gdy maksymalny dopuszczalny moment obrotowy napędu zostanie przekroczony. KÓŁKO ZE STALI WĘLOWEJ Odporne na zużycie dzięki zastosowaniu stali węglowej. Dane techniczne STEROWANIE RĘCZNE Dla modelu EFM0.3/5(X) potrzebny klucz 8mm, model EFM0.3/5/8() wyposażony jest w kółko ręczne. ZASILANIE 24 VAC/DC, 110~120 VAC, lub 220~240 VAC (50/60z) ǧǧ TEMPERATURA OTOCZENIA -25 O C 70 O C WILOTNOŚĆ WZLĘDNA 90% (25 O C) RODZAJ PRACY S2 - szacowany czas pracy wynosi 15 minut S3-50% lub 75% (opcja) SYNAŁ WEJ./WYJ. (MODULOWANY) 4~20mA, 0~10V i 2~10V wej./wyj. STOPIEŃ OCRONY IP67 (standard), IP68 (opcja) WYMIARY EFM0.3X /0.5X EFM0.3/5/8() C J D C J 45 O 45 O A B ØI A B ØI Model EFM0.3(X/) ON/OFF Modulowany EFM0.5(X/) ON/OFF Modulowany EFM0.8 ON/OFF Modulowany Maksymalny moment obrotowy [Nm] Moc [W] Czas przesterowania [s] 110 VAC 220 VAC 24 VAC/DC ISO 5211 Waga [kg] F03, F05, F ,6 Model A B C D ØI J Uwagi EFM0.3X M M5 EFM0.5X M M6 EFM M6 EFM M8 EFM M8 Klucz 8mm Kółko

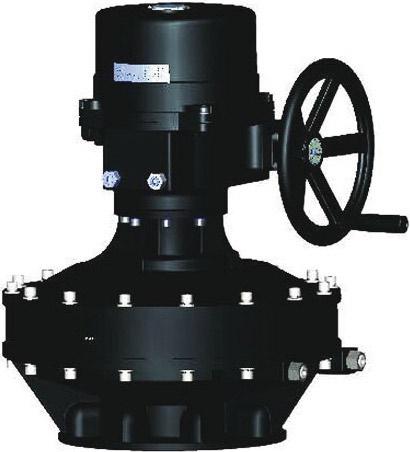

18 18 Elektryczny napęd obrotowy typ EOM Charakterystyka NISKA WAA Obudowa ze stopu aluminium i kompaktowa konstrukcja. wodoszczelność umowa uszczelka pomiędzy pokrywą a podstawą zapewnia wodoszczelność. Napęd może być zainstalowany na zewnątrz. PRZEKŁADNIA PLANETARNA Dzięki zastosowaniu kombinacji przekładni wewnętrznej, planetarnej oraz przekładni ręcznej - zrealizowano funkcję samohamowania. WIZUALNY WSKAŹNIK POŁOŻENIA 3D (dla rozmiarów od 100 do 2300 Nm) Konstrukcja wskaźnika umożliwia odczyt położenia w zakresie 360. Wytrzymały materiał z tworzywa sztucznego zapewnia dłuższą żywotność. OCRONA PRZED PRZERZEWANIEM SILNIKA Aby zapobiec uszkodzeniu silnika zastosowano zabezpieczenie chroniące przed przegrzaniem, które automatycznie wyłącza zasilanie, gdy maksymalny dopuszczalny moment obrotowy napędu zostanie przekroczony. WYODA I BEZPIECZEŃSTWO DZIAŁANIA Zastosowane automatyczne bezsprzęgłowe przełączanie między trybem ręcznym i elektrycznym. Istnieje możliwość ręcznego otwarcia lub zamknięcia zaworu niezależnie od zasilania napędu. DOSTĘPNE WERSJE Z KRÓTKIM CZASEM ZADZIAŁANIA Czas otwarcia/zamknięcia od 2 do 10 sekund. Dane techniczne ZASILANIE 24 VAC/DC, 110~120 VAC, 220~240 VAC (50/60z) lub VAC (50/60z) Dla napędów , i Nm zasilanie 3-fazowe VAC (50/60z) ǧǧ TEMPERATURA OTOCZENIA -25 C 70 C WILOTNOŚĆ WZLĘDNA 90% - 25 O C RODZAJ PRACY S2 - szacowany czas pracy wynosi 15 minut S3-50% lub 75% (opcja) SYNAŁ WEJ./WYJ. (MODULOWANY) 4~20mA, 0~10V & 2~10V STOPIEŃ OCRONY IP67 (standard), IP68 (opcja)

19 Elektryczny napęd obrotowy typ EOM 19 ParamEtry Model Maksymalny moment obrotowy [Nm] Moc [W] Czas przesterowania [s] ISO , 220 VAC 380 VAC 3-fazowy 24 VAC/DC EOM F05 lub F07/F10 lub F12 11 EOM F05 lub F07/F10 lub F12 11 EOM F05 lub F07/F10 lub F12 11 EOM F10 lub F10/F12 lub F14 22 EOM F10 lub F10/F12 lub F14 22 EOM F10 lub F12 lub F14 22 EOM F10 lub F12 lub F14 22 EOM F10 lub F12 lub F14 22 EOM F12 lub F14 lub F16 36 EOM F12 lub F14 lub F16 36 EOM F12 lub F14 lub F16 36 EOM F14 lub F16 76 EOM F14 lub F16 76 EOM F EOM F25 lub F EOM F25 lub F EOM F25 lub F Waga [kg] WYMIARY D EOM001 - EOM A E F C B Model A B C D E F ΦI J EOM M8 EOM M M10 EOM M10 EOM M M12 EOM M12 EOM M M16 EOM M M M12 EOM M M20

20 20 Elektryczny napęd obrotowy typ EOM WYMIARY EOM035-EOM080 D A B C E F J I I J Model A B C D E F ΦI J EOM M M20 EOM M M20 EOM M16

21 Elektryczny napęd obrotowy typ EOM 21 WYMIARY EOM130-EOM200 D A B E J F ØI Model A B D E F ΦI J EOM M M20 EOM M M20 EOM M M20

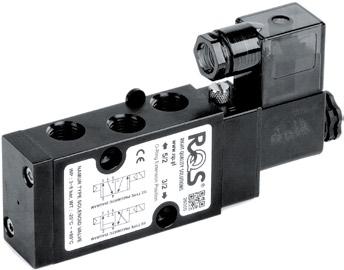

22 22 Elektrozawór NAMUR typ PNV Charakterystyka Typ 3/2-5/2 Korpus aluminium Przepływ 720 Nl/min Ciśnienie zasilania 3-8 bar Napięcie cewki 24 VDC, 24 VAC, 230 VAC Pobór mocy 24 VDC 3W, 24 VAC 5VA, 230 VAC 5VA Temperatura pracy od -10 C do +70 C Przyłącza według standardu NAMUR, ¼" Medium robocze sprężone powietrze, nieagresywne i niepalne gazy Stopień ochrony IP65 Opcja ATEX Wymiary Napięcie cewki 24 VDC 24 VAC 24 VAC Kod PNV24D PNV24A PNV230 USTAWIENIE FUNKCJI 3/2 5/2 Zawór RQS Namur typ PNV może być używany zarówno w funkcji 3/2 (do napędów jednostronnego działania) jak i funkcji 5/2 (do napędów dwustronnego działania). Zmianę funkcji zaworu uzyskujemy poprzez obrót specjalnej uszczelki o 180 i umieszczenie jej w prowadzeniu w korpusie zaworu. Widok z przodu dla funkcji 3/2 Widok z przodu dla funkcji 5/2 Widok z tyłu dla funkcji 3/2 Widok z tyłu dla funkcji 5/2

23 Skrzynka wyłączników krańcowych typ PSB 23 Charakterystyka Wyłączniki mechaniczne 2 x SPDT 250V AC/ 3A, 250V DC/ 0,2A Dane znamionowe 125V DC/ 0,4A 8/15V DC/ 5A Dławik 1xM20 korpus - stop aluminium Materiały wykonania trzpień - stal nierdzewna wskaźnik - ABS Stopień ochrony IP67 Temperatura pracy od -20 C do +80 C Mocowanie regulowane 30X80, 30X130, : Wymiary, sposób montażu PSB2030 Wersja Standard ATEX Ex d II B T6 Kod PSB2030 PSB20EX PSB20EX /172 M20 P13, /130 F05 (50) M20 Optional (M25,NPT3/4,3/4 ) SCEMAT POŁĄCZEŃ WERSJA STANDARD ROUND WERSJA ATEX ROUND WYŁĄCZNIK ÓRNY WYŁĄCZNIK DOLNY ZAMKNIĘTY OTWARTY NC NO NC NO C C CZERWONY CZARNY ZIELONY ŻÓŁTY BIAŁY NIEBIESKI ZAMKNIĘTY OTWARTY WYŁĄCZNIK ÓRNY WYŁĄCZNIK DOLNY ZAMKNIĘTY OTWARTY WYŁĄCZNIK OTWARCIA WYŁĄCZNIK ZAMKNIĘCIA ZAMKNIĘTY OTWARTY ELEKTROZAWÓR WYJŚCIE 7 8 ELEKTROZAWÓR WYJŚCIE 7 8
