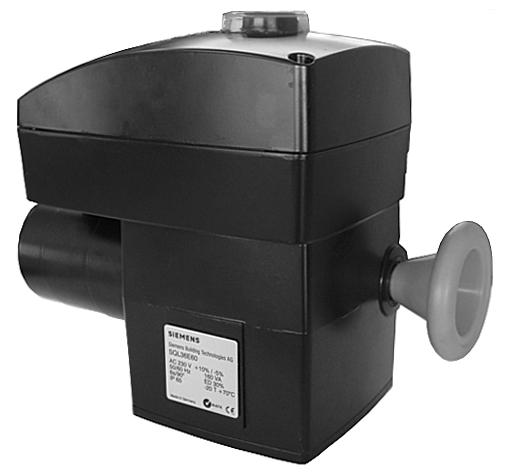

1 4 505 SQL36E Siłowniki elektryczne do klap odcinających VKF46, VKF46 TS SQL36E, SQL36E napięcie zasilania 230 V AC, sygnał sterujący 3-stawny napięcie zasilania 24 V AC, sygnał sterujący 3-stawny Nominalny kąt obrotu 90 Przełącznik pomocniczy i potencjometr do realizacji dodatkowych funkcji Możliwość sterowania ręcznego Wskaźnik położenia SQL36E wbudowany element grzejny zapobiegający kondensacji SQL36E zgodny z kołnierzami EN ISO 52 SQL36E nastawiany czas przebiegu (z modułem dodatkowym SEZ3.) Zastosowanie Do sterowania klapami odcinającymi VKF4, VKF46 i VKF46 TS stosowanymi jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji. CAN4505pl Building Technologies HVAC Products

2 Zestawienie typów Oznaczenie typu SQL36E50F04 SQL36E50F05 Napięcie zasilania 230 V AC 24 V AC Sygnał sterujący 3-stawny Czas przebiegu 90 przy 50 Hz bez SEZ3. z SEZ3. Moment obrotowy 25 s 20 Nm 25 s 40 Nm Przyłącze kołnierzowe EN 52 SQL36E V AC 6 s s 00 Nm F07 SQL36E0 2 s s 400 Nm F0 SQL36E60 24 s s 200 Nm ) Przyłącza kołnierzowe EN 52 F2 / F6 do siłowników innych producentów dostępne na zamówienie F04 F05 ) Wyposażenie dodatkowe Typ Opis Do siłowników Miejsce na ASC9.5 Przełącznik pomocniczy ASC9.4 ASZ Z Z Z05 Podwójny przełącznik pomocniczy Przełącznik pomocniczy z potencjometrem 000 Ω x ASC9.5 lub x ASC9.4 lub x ASZ7.4 (tylko jeden z elementów wyposażenia dodatkowego) SEZ Z0 Moduł dodatkowy do ustawiania czasu przebiegu (patrz «Budowa i działanie» na str. 4) SQL36E65 SQL36E0 SQL36E60 ASC Z9 Podwójny przełącznik pomocniczy SQL36E50F04 SQL36E50F05 x SEZ3. oraz x ASC36 oraz x ASZ36 SQL36E65 ASZ Ω Potencjometr 000 Ω SQL36E0 SQL36E Z28 Zamawianie Siłownik, klapę odcinającą, łącznik montażowy oraz wyposażenie dodatkowe należy zamawiać oddzielnie. Przy zamawianiu należy podać ilość, nazwę i oznaczenie typu urządzenia. Przykład: siłownik łącznik ASK35. przełącznik pomocniczy z potencjometrem ASZ7.4 Dostawa Siłownik, klapa odcinająca, łącznik montażowy i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach. 2/2

3 Urządzenia współpracujące Klapy odcinające SQL36E50F04 ) VKF46.40 Siłowniki SQL36E50F05 ) SQL36E65 SQL36E0 SQL36E60 Łącznik Karta katal. VKF46.50 ASK35. VKF46.65 VKF46.80 VKF46.00 ASK35.2 VKF46.25 VKF46.50 VKF N436 VKF VKF VKF VKF VKF VKF VKF VKF46.350TS Montaż bezpośredni VKF46.400TS Montaż VKF46.450TS N436 bezpośredni VKF46.500TS VKF46.600TS VKF ASK35 N43 VKF ) ASK35 VKF ) + ASK35 Montaż bezpośredni ) 2) Siłowniki SQL36E50 można montować na klapach VKF46 bezpośrednio (bez łącznika) Klapy odcinające VKF45 zastąpione zostały klapami typoszeregu VKF46 w roku Przy wymianie siłownika lub łącznika ASK35 na zainstalowanej klapie VKF45 : - VKF : Stosować siłowniki / z łącznikiem ASK35 - VKF : Zalecany montaż siłownika SQL36E65 N435 Działanie i budowa Siłownik sterowany jest 3-stawnym sygnałem sterującym z regulatora i wytwarza ruch obrotowy przenoszony następnie na trzpień klapy odcinającej. Nie wymagające konserwacji siłowniki z rewersyjnym silnikiem synchronicznym i przekładnią redukcyjną z samosmarującymi łożyskami ze spieków. 4505Z Dźwignia sterowania ręcznego 2 Obrotowy przełącznik trybu pracy «AUTO» / «MAN» 3 Podstawa Gdy przełącznik ustawiony jest w pozycji «MAN», to klapą można sterować ręcznie za pomocą dźwigni. Podczas pracy ręcznej, kąt obrotu jest ograniczony mechanicznie za pomocą ograniczników. 2 N (G) Listwa zaciskowa 5 Podwójny wyłącznik krańcowy (wbudowany fabrycznie) 6 Zwora do odwracania kierunku obrotu 4505Z36 3/2

4 SQL36E... Nie wymagające konserwacji siłowniki z rewersyjnym silnikiem asynchronicznym, napędzającym przez przekładnię o zębach prostych i samohamowną przekładnię ślimakową, wał główny wraz z gniazdem do mocowania czworokątnego trzpienia klapy odcinającej. Do wałka ślimaka zamocowane jest pokrętło sterowania ręcznego o działaniu bezpośrednim. Siłowniki dostarczane są z ustawionym fabrycznie kątem obrotu 90, dostosowanym do klap odcinających firmy Siemens. Podczas pracy automatycznej, kąt obrotu ograniczony jest przez dwa wbudowane wyłączniki krańcowe. Kierunek obrotu siłownika można odwrócić (patrz «Wskazówki do uruchomienia»). Aby zapobiec spadkowi temperatury wewnątrz obudowy poniżej temperatury punktu rosy, siłowniki dostarczane są z fabrycznie wbudowanym elementem grzejnym (zasilanie 230 V AC, pobór mocy 5 W). 4505Z Z Wskaźnik położenia 2 Pokrywa / komora zacisków elektrycznych 3 Silnik 4 Pokrętło sterowania ręcznego Wyposażenie dodatkowe SQL36E65 SQL36E0 SQL36E60 SEZ Z0 Moduł dodatkowy W obecności sygnału 3-stawnego, moduł dodatkowy wytwarza impulsy dla siłownika. Przy każdym impulsie, wał wyjściowy siłownika obraca się o ok. 2. Współczynnik wypełnienia sygnału można zmieniać w sposób ciągły, przez co można uzyskać dłuższe czasy przebiegu kąta obrotu 90 (patrz «Uruchomienie»). Wskazówki do projektowania Instalacja elektryczna Połączenie elektryczne siłownika musi być wykonane zgodnie z lokalnymi przepisami i ze schematami połączeń. Przestrzegać przepisów i wymagań dotyczących bezpieczeństwa osób i mienia. Wskazówki do montażu Zestawienie instrukcji montażu Typ Instrukcja montażu Typ Instrukcja montażu / M SQL36E M ASK35 M ASC36 M ASK35 M ASZ36 M ASC9.4 G SEZ3. M ASC9.5 G ASZ7.4 G / SQL36E... 4/2 Siłowniki te muszą być stosowane z następującymi łącznikami montażowymi: ASK35. lub ASK35.2 do klap odcinających VKF46 ASK35 do klap odcinających VKF4.50 i VKF4.200 Siłowniki te montowane są bezpośrednio na klapach odcinających VKF46... Podczas instalacji klapę odcinającą należy zamknąć. W przypadku niestabilnych temperatur otoczenia, należy podłączyć wbudowany element grzejny zapobiegający kondensacji pary wodnej.

5 Klapę odcinającą i siłownik można łatwo zamontować na obiekcie. Nie są przy tym wymagane żadne specjalne narzędzia. Położenie SQL36E SQL35, SQL Z0 476Z6 Dowolne Pionowe do poziomego Wskazówki do uruchomienia Podczas uruchamiania klapy odcinającej z zamontowanym siłownikiem z łącznikiem, należy sprawdzić okablowanie i przeprowadzić kontrolę działania. Dotyczy to także każdego zabudowanego wyposażenia dodatkowego (jak np. przełącznik pomocniczy, potencjometr czy moduł dodatkowy). Klapy odcinające VKF4 i VKF46... można uruchamiać tylko po zamontowaniu siłownika / lub SQL36E lub ręcznego nastawnika ASK46... Uwaga Aby zapobiec nagłym skokom ciśnienia na klapie odcinającej VKF46, przed uruchomieniem pomp należy ją ustawić w położeniu całkowitego otwarcia (ręcznie lub sygnałem sterującym ). Regulacja przepływu odbywa się przez sterowanie siłownikiem lub obracanie nastawnika ręcznego. Jeśli stosowany jest moduł dodatkowy SEZ3., to należy ustawić wymagany czas przebiegu: SQL36E65: s SQL36E0: s SQL36E60: s Tryb pracy / 4505Z40 «AUTO» = praca automatyczna «MAN» = praca ręczna 4290Z02 SQL36E... Kierunek obrotu / W siłownikach SQL36E... nie jest możliwe mechaniczne wysprzęglenie pokrętła sterowania ręcznego. Siłowniki ustawione są fabrycznie na kierunek obrotu przy otwieraniu zgodny z kierunkiem ruchu wskazówek zegara (patrząc od góry na pokrywę siłownika). 2 Samoprzylepne naklejki należy przykleić podczas montażu. Klapa odcinająca w położeniu «OTWARTA» 2 Klapa odcinająca w położeniu «ZAMKNIĘTA» 4505Z4 5/2

6 SQL36E... Kierunek obrotu siłowników SQL36E... przy otwieraniu jest przeciwny do kierunku ruchu wskazówek zegara. ZU / CLOSED ZU / CLOSED Z03 Odwrócenie kierunku obrotu / Kierunek obrotu można odwrócić odpowiednio przełączając zworę znajdującą się pod pokrywą. Okablowanie do sygnałów sterujących OTWÓRZ i ZAMKNIJ pozostaje przy tym niezmienione 4505Z42 2 N Z N Odwrócony kierunek obrotu SQL36E... Ustawianie kąta obrotu Sterowanie Jeśli wymagane jest odwrócenie kierunku obrotu, to należy zamienić połączenia /. Kąt obrotu dla wyłączników krańcowych jest fabrycznie ustawiony na 90 i nie można go zmienić. Bezpotencjałowe przełączniki pomocnicze mają nastawiane punkty przełączania. Każdy siłownik musi być sterowany z odpowiedniego regulatora (patrz «Schematy połączeń»). Obsługa Siłowniki i klapy odcinające nie wymagają obsługi. Uwaga Podczas prac serwisowych przy klapie odcinającej lub siłowniku należy: Wyłączyć pompę i napięcie zasilania Zamknąć zawory odcinające Spuścić ciśnienie z instalacji i odczekać na jej ostygnięcie W razie potrzeby, odłączyć przewody elektryczne. Ponowne uruchomienie klapy odcinającej można przeprowadzić po prawidłowym zamontowaniu dźwigni sterowania ręcznego lub siłownika. Utylizacja Siłowniki nie mogą być utylizowane wraz z odpadami komunalnymi, dotyczy to w szczególności układów elektrycznych i elektronicznych. Poszczególne elementy powinny być złomowane w odpowiedni sposób, co jest istotne z ekologicznego punktu widzenia. Należy przestrzegać lokalnych przepisów. Gwarancja Podane dane techniczne obowiązują wyłącznie przy stosowaniu klap odcinających Siemens wymienionych w punkcie «Urządzenia współpracujące» Stosowanie zaworów innych niż zalecane powoduje utratę gwarancji. 6/2

7 Dane techniczne Zasilanie Napięcie zasilania 230 V AC ±5 % Częstotliwość SQL36E50 SQL36E65 SQL36E0 SQL36E60 24 V AC ±20 % 50 / 60 Hz 230 V AC 5 / +0 % Pobór mocy ) 6,5 VA 35 VA 60 VA 235 VA Sterowanie Sygnał sterujący 3-stawny Praca równoległa Dane funkcjonalne Czas przebiegu 90 przy 50 Hz przy 60 Hz Kąt obrotu 25 s 05 s niemożliwa równoległa praca kilku siłowników 25 s 20 s 6 s 2) 5 s 90 ± (nastawa fabryczna) 2 s 2) 0 s 24 s 2) 20 s Moment obrotowy ) 20 Nm 40 Nm 00 Nm 400 Nm 200 Nm Wyłącznik krańcowy Obciążalność styków 250 V AC, 3 A rez.,,5 A ind. Histereza przełączania ok. Element grzejny 230 V AC, 5 W Temperatura czynnika dopuszczalna temperatura czynnika w podłączonej klapie: 20 C Standardy Spełnia wymagania CE Dyrektywa EMC 89/336/EEC Dyrektywa dot. niskich napięć 73/23/EEC Zgodność elektromagnetyczna Standardy wyrobu: automatyczne regulatory elektryczne C-tick AC emisje zakłóceń: EN ff, EN i EN AC + DC odporność na zakłócenia: EN ff EN DIN EN 600 N474 Stopień ochrony obudowy IP44 wg IEC IP67 wg IEC Klasa bezpieczeństwa III lub II wg EN Kołnierze i przyłącza EN ISO mm siłownika F04 / F05 F07 F0 F2 / F6 Wymiary i waga Wymiary patrz «Wymiary» Przepusty kablowe 4 x 20,5 mm (pod M20) 2 x M20 Waga,4 kg 4,5 kg 7 kg 4 kg 25 kg Materiały Dolna część obudowy i uchwyt trzpienia klapy odlew ciśnieniowy z aluminium Pokrywa tworzywo sztuczne odlew ciśnieniowy z aluminium ) 2) Wartości te dotyczą pracy z napięciem nominalnym, przy temperaturze otoczenia 20 C i z określonym nominalnym czasem przebiegu Nastawiany czas przebiegu z modułem dodatkowym SEZ3. (patrz poniżej) Wyposażenie dodatkowe do / Waga Przełączniki pomocnicze ASC9.5 / ASC9.4 Przełącznik pomocniczy z potencjometrem ASZ7.4 Obciążalność styków Histereza przełączania Obciążalność styków Histereza przełączania Zmiana rezystancji 250 V AC, 0 A rez., 3 A ind. ok. 250 V AC, 0 A rez., 3 A ind. ok Ω odpowiadające ASC9.4 ASC g 30 g 60 g Wyposażenie dodatkowe do SQL36E Waga Przełączniki pomocnicze ASC36 Obciążalność styków Histereza przełączania 250 V AC, 3 A rez.,,5 A ind. ok. Potencjometr ASZ36 Zmiana rezystancji Ω odpowiadające g Moduł dodatkowy SEZ3. Czas przebiegu 90 przy 50 Hz SQL36E65: SQL36E0: SQL36E60: s s s 60 g 60 g 7/2

8 Ogólne warunki otoczenia Praca Transport Składowanie EN EN EN EN / SQL36E / / SQL36E Warunki środowiskowe klasa 3K5 klasa 4K2 klasa 2K3 klasa K3 Temperatura C C C C Wilgotność % r.h % r.h. < 95 % r.h % r.h. Schematy wewnętrzne Cm Cm2 c Wyłącznik krańcowy Wyłącznik krańcowy przełącznik pomocniczy ASC9.5 lub c, c2 podwójny przełącznik pomocniczy ASC9.4 lub c, 000 Ω przełącznik pomocniczy z potencjometrem ASZ7.4 N Neutralny systemowy G Potencjał systemowy Sygnał sterujący OTWÓRZ Sygnał sterujący ZAMKNIJ Sekwencja przy 90 2 Sekwencja przy 0 SQL36E50F04 SQL36E50F05 S Wyłącznik krańcowy ZAMKNIĘTY S2 Wyłącznik krańcowy OTWARTY S3 Przełącznik pomocniczy ZAMKNIĘTY (ASC36) S4 Przełącznik pomocniczy OTWARTY (ASC36) H Element grzejny P Potencjometr (ASZ36) Sygnał sterujący OTWÓRZ Sygnał sterujący ZAMKNIJ N Neutralny systemowy N.C. Normalnie zamknięty N.O. Normalnie otwarty COM Wspólny 8/2

9 SQL36E65 SQL36E0 SQL36E60 AC 230 V AC 230 V max. AC 250V 3A (,5A) ASC36 SQL36E65 SQL36E0 SQL36E60 SEZ3. T S S2 S3 S4 S7 H P T N Wyłącznik krańcowy ZAMKNIĘTY Wyłącznik krańcowy OTWARTY Przełącznik pomocniczy ZAMKNIĘTY (ASC36) Przełącznik pomocniczy OTWARTY (ASC36) Wyłącznik termiczny (wbudowany) Element grzejny Potencjometr (ASZ36) Moduł dodatkowy (SEZ3.) Sygnał sterujący OTWÓRZ Sygnał sterujący ZAMKNIJ Neutralny systemowy ASZ36 000Ω AC 230 V H P = 5 W 4505G0 Schematy połączeń SQL36E L (L) (L) 4505A0 Q Q2 Q Q2 (N) () () N (N) () () N2 AC 230 V N N N N, N2 Regulator, Siłownik L Potencjał systemowy 230 V AC N Neutralny systemowy Q, Q2 Styki regulatora 9/2

10 SP 4505A02 (G) (G) Q Q2 Q Q2 (G0) () () N (G0) () () N2 AC 24 V G G SN N, N2 Regulator, Siłownik L Potencjał systemowy 24 V AC N Neutralny systemowy Q, Q2 Styki regulatora Wymiary * Wysokość montażowa siłownika z łącznikiem montażowym ASK35... = 68 mm > 00 mm > 200 mm Minimalne odległości od ściany lub stropu, niezbędne do montażu, wykonania połączeń, pracy, czynności serwisowych itp. Wymiary w mm 0/2

11 SQL36E50F04 SQL36E50F05 K E J [mm] X Z Y A M H 4505M03 G D C L B I SQL36E50F04 SQL36E50F05 DN A 20 B 73 C 37 D 20 E 65 G Ø 80 H 42 I 26 J 49 K 0 L 259 M 24 X 4 Y 42 Z 50 EN 52 F04 F05 kg 4.5 kg > 00 mm > 200 mm Minimalne odległości od ściany lub stropu, niezbędne do montażu, wykonania połączeń, pracy, czynności serwisowych itp. /2

12 SQL36E65 SQL36E0 SQL36E60 K E J [mm] Y F Z X M H A B G D 4505M02 C L I SQL36E65 SQL36E0 SQL36E60 DN (350) ) A B C D E F G Ø 80 Ø 25 Ø 200 H I J K L M X Y Z EN 52 F07 F0 2) kg 7 kg 4 kg 25 kg ) 2) DN 350 / 400: VKF46.350TS, VKF46.400TS Przyłącza kołnierzowe EN 52 F2 / F6 do siłowników innych producentów dostępne na zamówienie > 00 mm > 200 mm Minimalne odległości od ściany lub stropu, niezbędne do montażu, wykonania połączeń, pracy, czynności serwisowych itp. 2/ Siemens Switzerland Ltd.
