PHANTOM ZAAWANSOWANY STEROWNIK DO URZĄDZEŃ KONTROLI DOSTĘPU PRODUKOWANYCH PRZEZ FIRMĘ GASTOP PRODUCTION SP. Z O.O.

Transkrypt

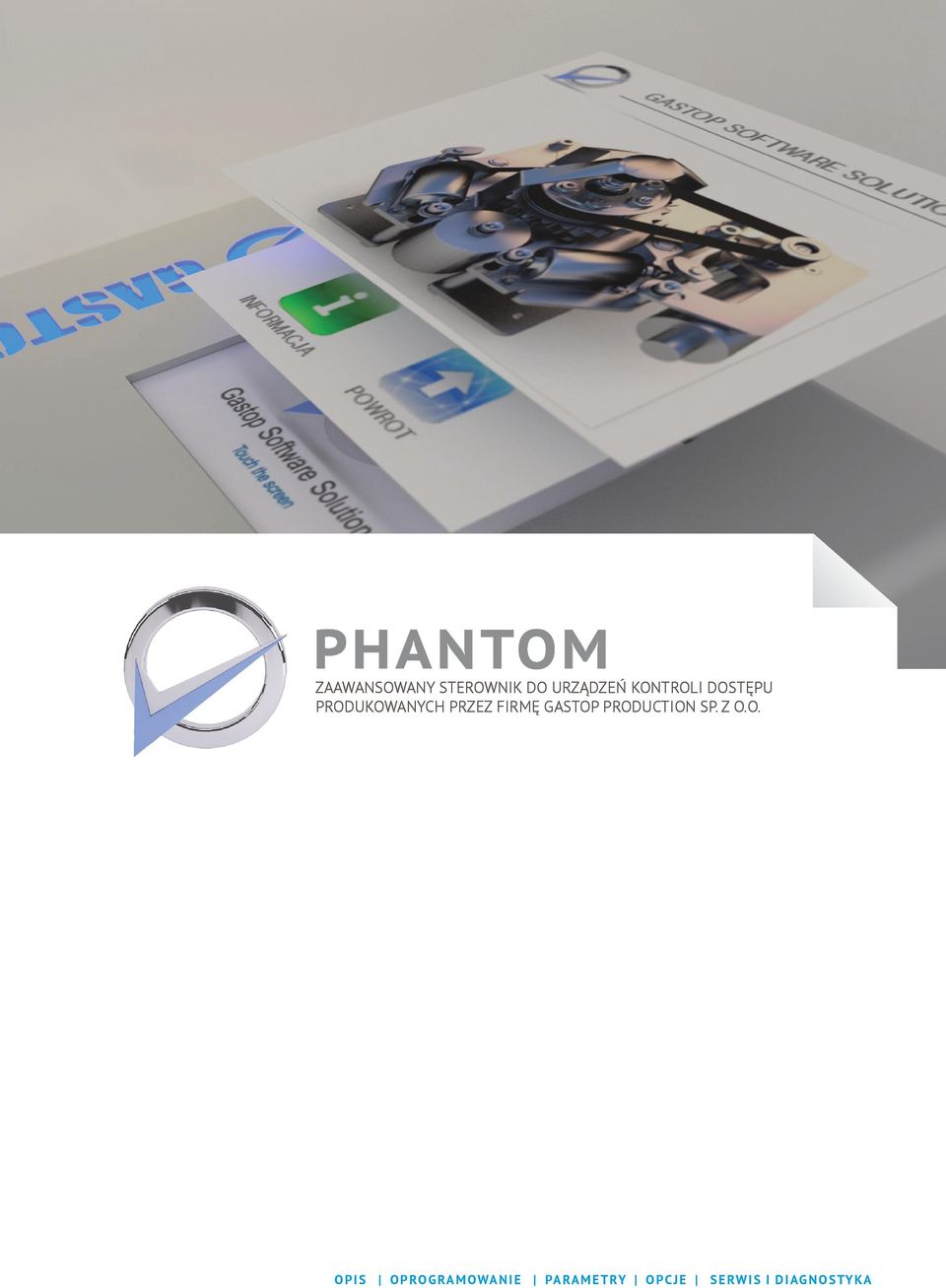

1 PHANTOM ZAAWANSOWANY STEROWNIK DO URZĄDZEŃ KONTROLI DOSTĘPU PRODUKOWANYCH PRZEZ FIRMĘ GASTOP PRODUCTION SP. Z O.O. OPIS OPROGRAMOWANIE PARAMETRY OPCJE SERWIS I DIAGNOSTYKA

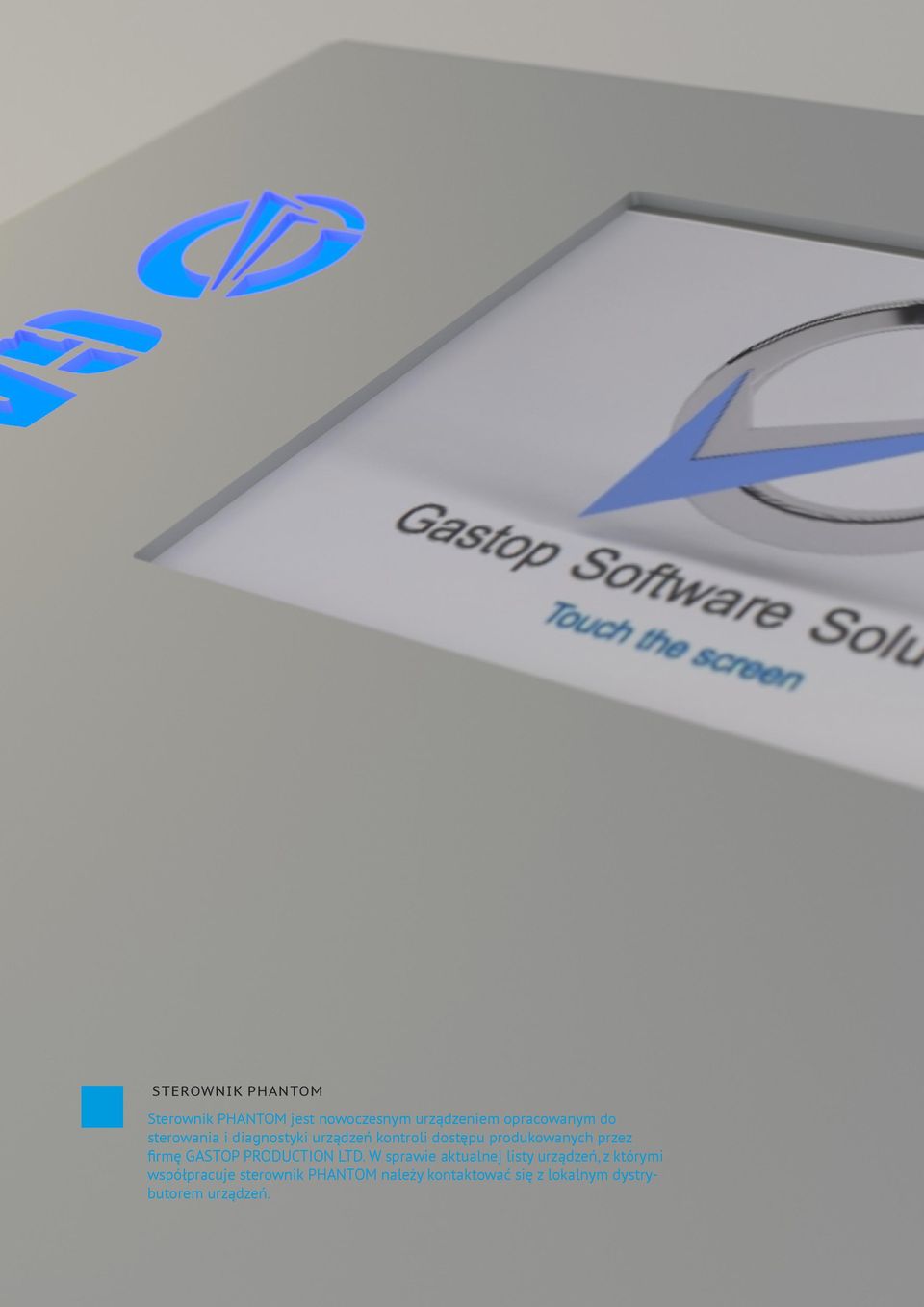

2 STEROWNIK PHANTOM Sterownik PHANTOM jest nowoczesnym urządzeniem opracowanym do sterowania i diagnostyki urządzeń kontroli dostępu produkowanych przez firmę GASTOP PRODUCTION LTD. W sprawie aktualnej listy urządzeń, z którymi współpracuje sterownik PHANTOM należy kontaktować się z lokalnym dystrybutorem urządzeń.

3 SPIS TREŚCI INFORMACJE OGÓLNE GŁÓWNE FUNKCJE I CECHY OPROGRAMOWANIE PROGRAM DO STEROWANIA PROGRAM DO DIAGNOSTYKI PARAMETRY POMOC SERWISOWA WORLDWIDE STEROWNIK PHANTOM Sterownik, który da Ci wiele nowych możliwości.....

4 Nowy sterownik PHANTOM jest zaawansowanym technologicznie urządzeniem w branży kontroli dostępu Dyrektor Produkcji GASTOP Group 4

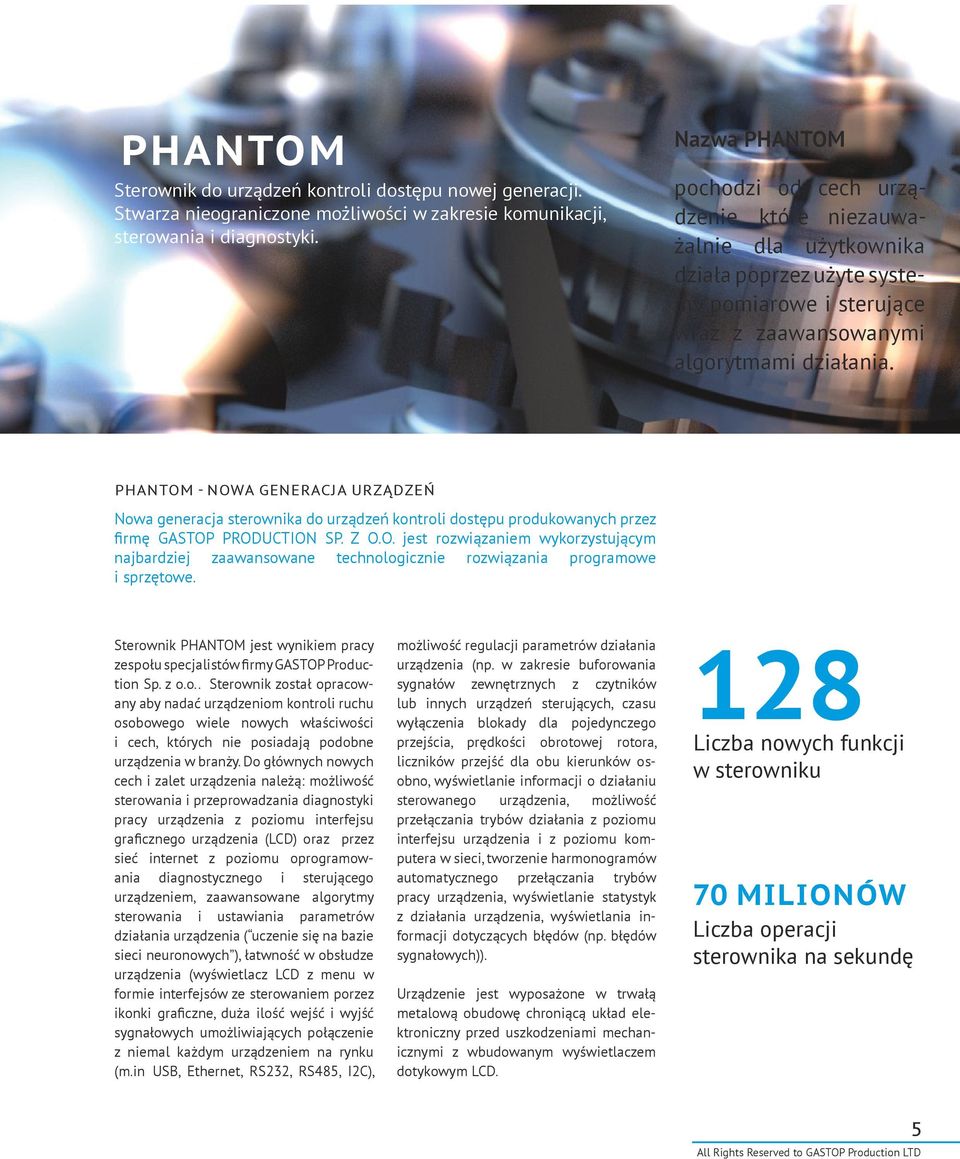

5 PHANTOM Sterownik do urządzeń kontroli dostępu nowej generacji. Stwarza nieograniczone możliwości w zakresie komunikacji, sterowania i diagnostyki. Nazwa PHANTOM pochodzi od cech urządzenie, które niezauważalnie dla użytkownika działa poprzez użyte systemy pomiarowe i sterujące wraz z zaawansowanymi algorytmami działania. PHANTOM - NOWA GENERACJA URZĄDZEŃ Nowa generacja sterownika do urządzeń kontroli dostępu produkowanych przez firmę GASTOP PRODUCTION SP. Z O.O. jest rozwiązaniem wykorzystującym najbardziej zaawansowane technologicznie rozwiązania programowe i sprzętowe. Sterownik PHANTOM jest wynikiem pracy zespołu specjalistów firmy GASTOP Production Sp. z o.o.. Sterownik został opracowany aby nadać urządzeniom kontroli ruchu osobowego wiele nowych właściwości i cech, których nie posiadają podobne urządzenia w branży. Do głównych nowych cech i zalet urządzenia należą: możliwość sterowania i przeprowadzania diagnostyki pracy urządzenia z poziomu interfejsu graficznego urządzenia (LCD) oraz przez sieć internet z poziomu oprogramowania diagnostycznego i sterującego urządzeniem, zaawansowane algorytmy sterowania i ustawiania parametrów działania urządzenia ( uczenie się na bazie sieci neuronowych ), łatwność w obsłudze urządzenia (wyświetlacz LCD z menu w formie interfejsów ze sterowaniem porzez ikonki graficzne, duża ilość wejść i wyjść sygnałowych umożliwiających połączenie z niemal każdym urządzeniem na rynku (m.in USB, Ethernet, RS232, RS485, I2C), możliwość regulacji parametrów działania urządzenia (np. w zakresie buforowania sygnałów zewnętrznych z czytników lub innych urządzeń sterujących, czasu wyłączenia blokady dla pojedynczego przejścia, prędkości obrotowej rotora, liczników przejść dla obu kierunków osobno, wyświetlanie informacji o działaniu sterowanego urządzenia, możliwość przełączania trybów działania z poziomu interfejsu urządzenia i z poziomu komputera w sieci, tworzenie harmonogramów automatycznego przełączania trybów pracy urządzenia, wyświetlanie statystyk z działania urządzenia, wyświetlania informacji dotyczących błędów (np. błędów sygnałowych)). Urządzenie jest wyposażone w trwałą metalową obudowę chroniącą układ elektroniczny przed uszkodzeniami mechanicznymi z wbudowanym wyświetlaczem dotykowym LCD. 128 Liczba nowych funkcji w sterowniku 70 MILIONÓW Liczba operacji sterownika na sekundę 5

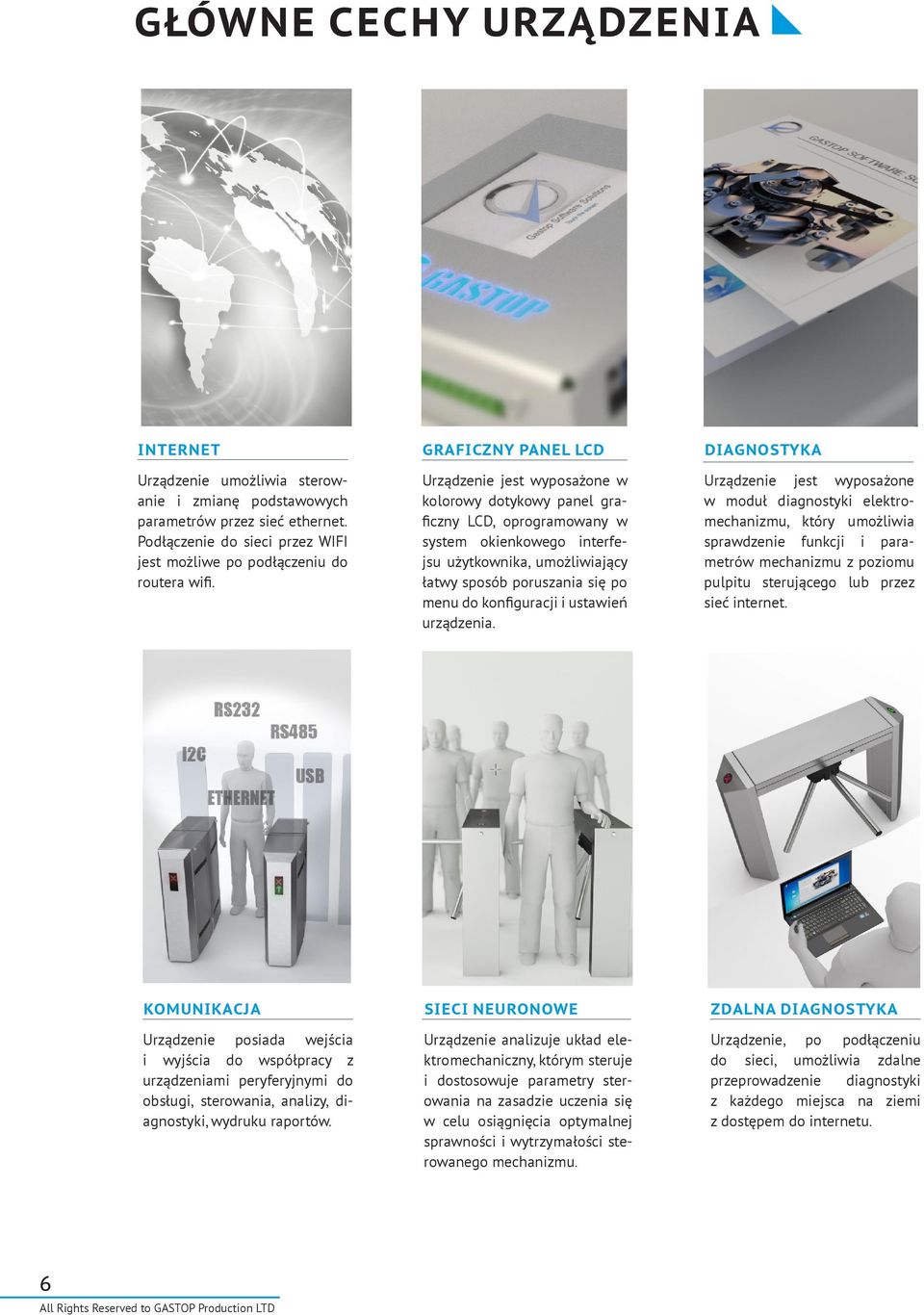

6 GŁÓWNE CECHY URZĄDZENIA INTERNET Urządzenie umożliwia sterowanie i zmianę podstawowych parametrów przez sieć ethernet. Podłączenie do sieci przez WIFI jest możliwe po podłączeniu do routera wifi. GRAFICZNY PANEL LCD Urządzenie jest wyposażone w kolorowy dotykowy panel graficzny LCD, oprogramowany w system okienkowego interfejsu użytkownika, umożliwiający łatwy sposób poruszania się po menu do konfiguracji i ustawień urządzenia. DIAGNOSTYKA Urządzenie jest wyposażone w moduł diagnostyki elektromechanizmu, który umożliwia sprawdzenie funkcji i parametrów mechanizmu z poziomu pulpitu sterującego lub przez sieć internet. KOMUNIKACJA Urządzenie posiada wejścia i wyjścia do współpracy z urządzeniami peryferyjnymi do obsługi, sterowania, analizy, diagnostyki, wydruku raportów. SIECI NEURONOWE Urządzenie analizuje układ elektromechaniczny, którym steruje i dostosowuje parametry sterowania na zasadzie uczenia się w celu osiągnięcia optymalnej sprawności i wytrzymałości sterowanego mechanizmu. ZDALNA DIAGNOSTYKA Urządzenie, po podłączeniu do sieci, umożliwia zdalne przeprowadzenie diagnostyki z każdego miejsca na ziemi z dostępem do internetu. 6

7 GŁÓWNE CECHY URZĄDZENIA TRYBY PRACY Tryby pracy można przełączać z poziomu interfejsu graficznego jak i przez sieć komputerową z poziomu komputera. Tryby pracy mogą być przełączane także na podstawie tworzonych w programie harmonogramów pracy. SYGNALIZACJA BŁĘDÓW Urządzenie weryfikuje na bieżąco i wyświetla informacje o wykrytych błędach i warunkach funkcjonowania mechanizmu. STEROWANIE Urządzeniem można zarządzać z poziomu uprawnionego komputera podłączonego do sieci komputerowej/internet. LICZNIKI OBROTÓW Urządzenie umożliwia graficzne wyświetlanie wyników zliczania przejść osobowych (obrotów rotora) osobno dla każdego kierunku jak i sumy dla obu kierunków. KONFIGURACJA SYGNAŁÓW Urządzenie umożliwia, z poziomu interfejsu, konfigurację sygnału zwrotnego (sygnału informującego o dokonanym przejściu osobowym/obrocie rotora mechanizmu) NO/NC. BUFOR IMPULSÓW Urządzenie umożliwia ustawienie i konfigurację dowolnej ilości zapamiętywanych przez urządzenie sygnałów sterujących z urządzeń zewnętrznych. 7

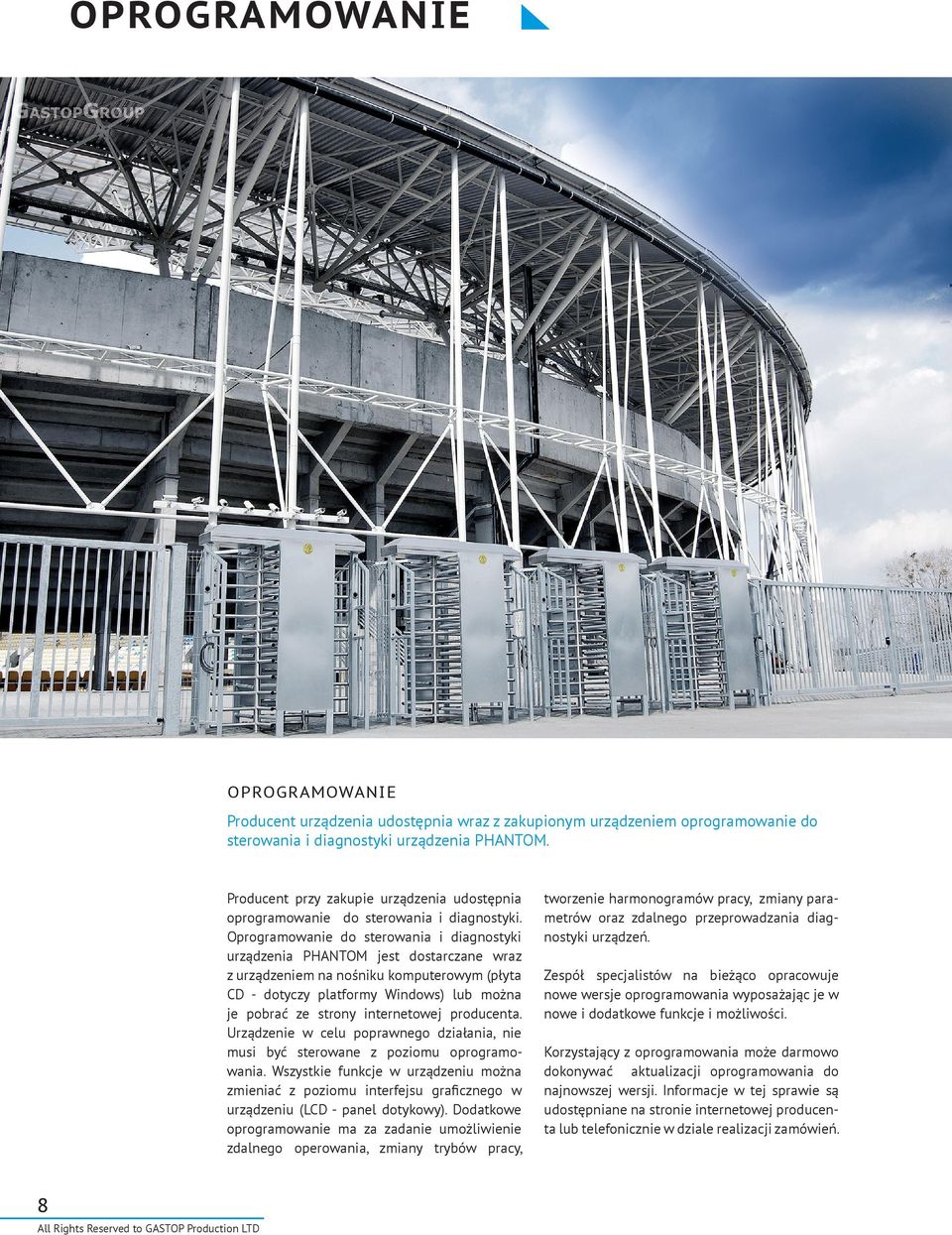

8 OPROGRAMOWANIE OPROGRAMOWANIE Producent urządzenia udostępnia wraz z zakupionym urządzeniem oprogramowanie do sterowania i diagnostyki urządzenia PHANTOM. Producent przy zakupie urządzenia udostępnia oprogramowanie do sterowania i diagnostyki. Oprogramowanie do sterowania i diagnostyki urządzenia PHANTOM jest dostarczane wraz z urządzeniem na nośniku komputerowym (płyta CD - dotyczy platformy Windows) lub można je pobrać ze strony internetowej producenta. Urządzenie w celu poprawnego działania, nie musi być sterowane z poziomu oprogramowania. Wszystkie funkcje w urządzeniu można zmieniać z poziomu interfejsu graficznego w urządzeniu (LCD - panel dotykowy). Dodatkowe oprogramowanie ma za zadanie umożliwienie zdalnego operowania, zmiany trybów pracy, 8 tworzenie harmonogramów pracy, zmiany parametrów oraz zdalnego przeprowadzania diagnostyki urządzeń. Zespół specjalistów na bieżąco opracowuje nowe wersje oprogramowania wyposażając je w nowe i dodatkowe funkcje i możliwości. Korzystający z oprogramowania może darmowo dokonywać aktualizacji oprogramowania do najnowszej wersji. Informacje w tej sprawie są udostępniane na stronie internetowej producenta lub telefonicznie w dziale realizacji zamówień.

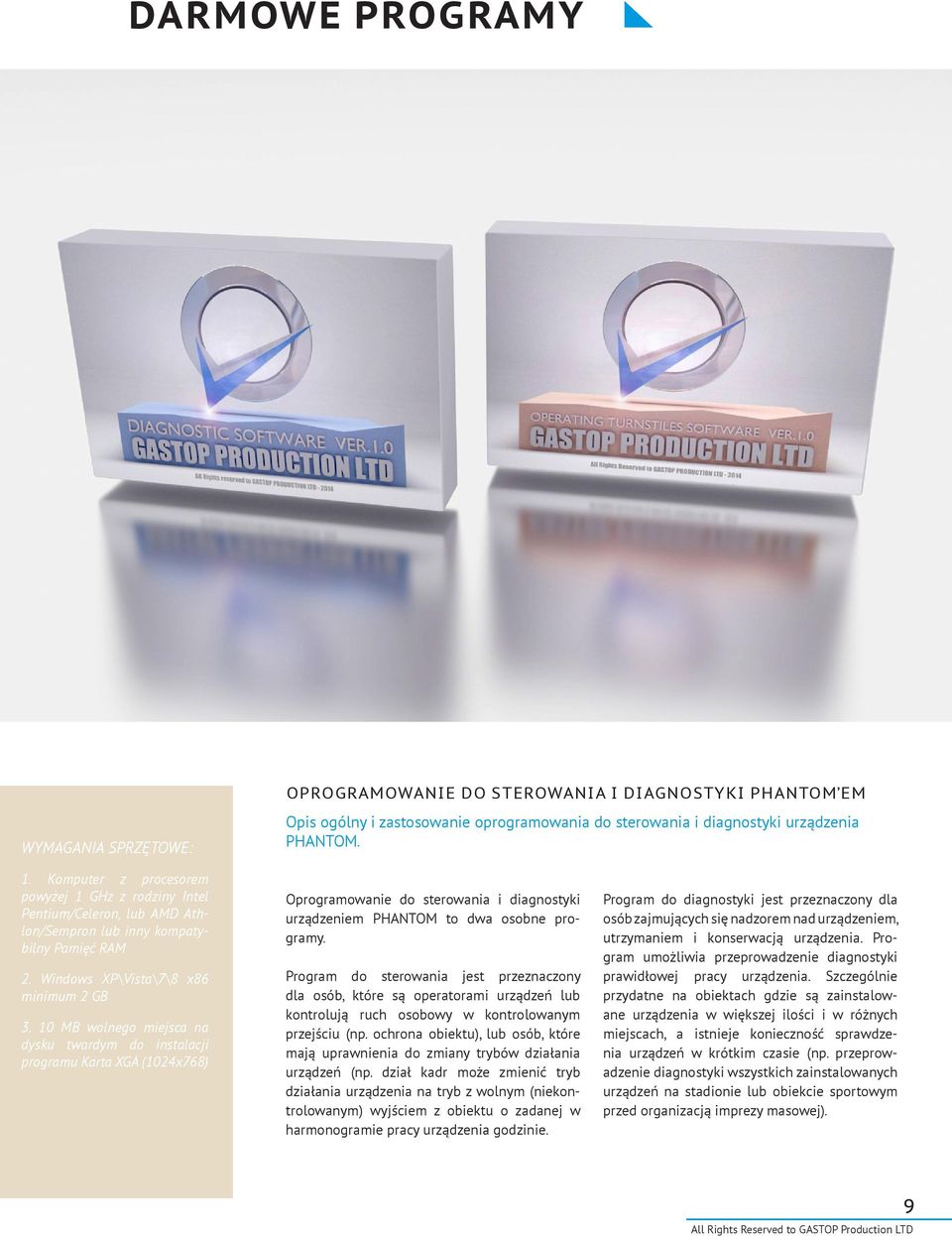

9 DARMOWE PROGRAMY WYMAGANIA SPRZĘTOWE: OPROGRAMOWANIE DO STEROWANIA I DIAGNOSTYKI PHANTOM EM Opis ogólny i zastosowanie oprogramowania do sterowania i diagnostyki urządzenia PHANTOM. 1. Komputer z procesorem powyżej 1 GHz z rodziny Intel Pentium/Celeron, lub AMD Athlon/Sempron lub inny kompatybilny Pamięć RAM 2. Windows XP\Vista\7\8 x86 minimum 2 GB MB wolnego miejsca na dysku twardym do instalacji programu Karta XGA (1024x768) Oprogramowanie do sterowania i diagnostyki urządzeniem PHANTOM to dwa osobne programy. Program do sterowania jest przeznaczony dla osób, które są operatorami urządzeń lub kontrolują ruch osobowy w kontrolowanym przejściu (np. ochrona obiektu), lub osób, które mają uprawnienia do zmiany trybów działania urządzeń (np. dział kadr może zmienić tryb działania urządzenia na tryb z wolnym (niekontrolowanym) wyjściem z obiektu o zadanej w harmonogramie pracy urządzenia godzinie. Program do diagnostyki jest przeznaczony dla osób zajmujących się nadzorem nad urządzeniem, utrzymaniem i konserwacją urządzenia. Program umożliwia przeprowadzenie diagnostyki prawidłowej pracy urządzenia. Szczególnie przydatne na obiektach gdzie są zainstalowane urządzenia w większej ilości i w różnych miejscach, a istnieje konieczność sprawdzenia urządzeń w krótkim czasie (np. przeprowadzenie diagnostyki wszystkich zainstalowanych urządzeń na stadionie lub obiekcie sportowym przed organizacją imprezy masowej). 9

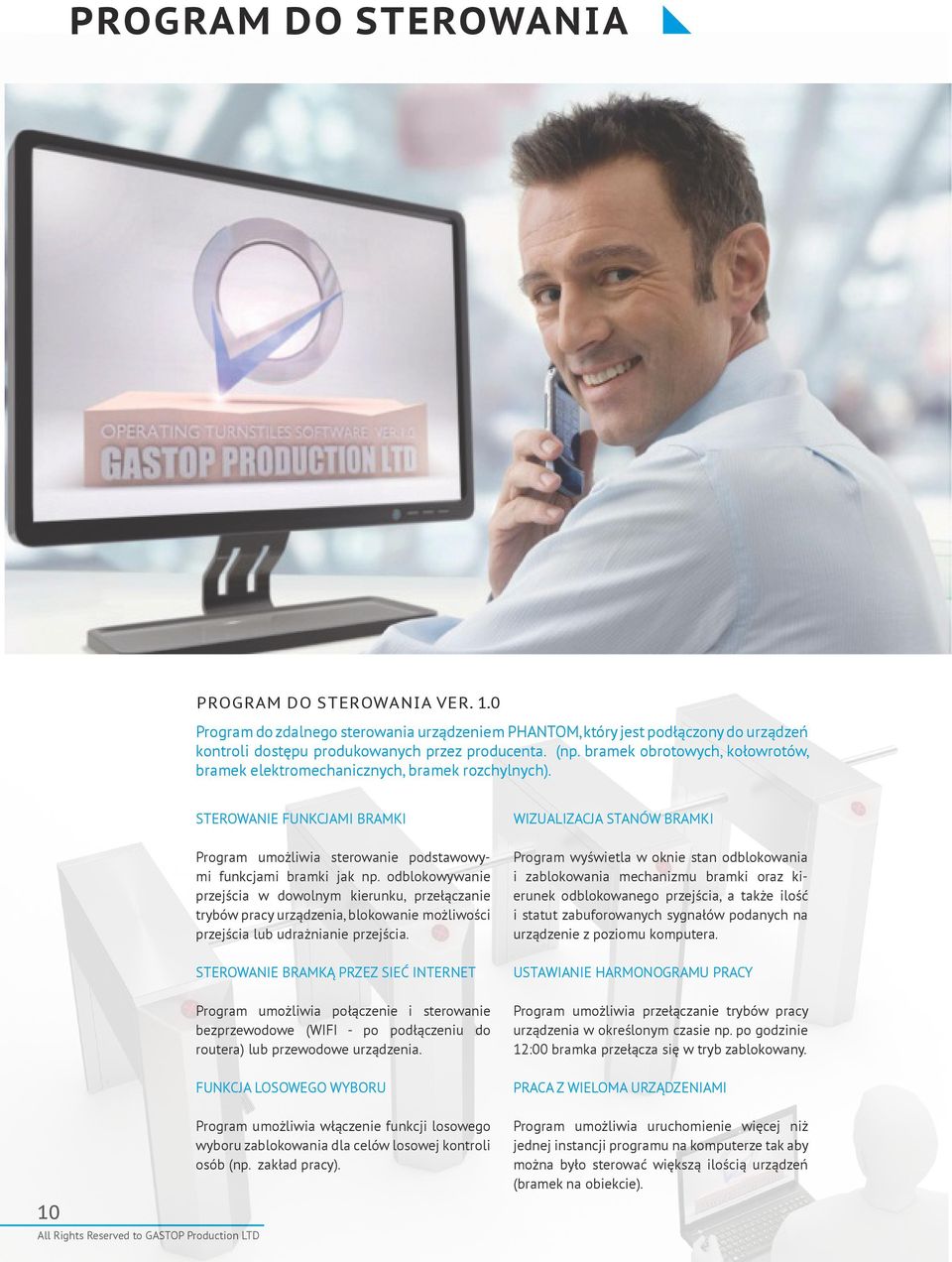

10 PROGRAM DO STEROWANIA PROGRAM DO STEROWANIA VER. 1.0 Program do zdalnego sterowania urządzeniem PHANTOM, który jest podłączony do urządzeń kontroli dostępu produkowanych przez producenta. (np. bramek obrotowych, kołowrotów, bramek elektromechanicznych, bramek rozchylnych). 10 STEROWANIE FUNKCJAMI BRAMKI Program umożliwia sterowanie podstawowymi funkcjami bramki jak np. odblokowywanie przejścia w dowolnym kierunku, przełączanie trybów pracy urządzenia, blokowanie możliwości przejścia lub udrażnianie przejścia. STEROWANIE BRAMKĄ PRZEZ SIEĆ INTERNET Program umożliwia połączenie i sterowanie bezprzewodowe (WIFI - po podłączeniu do routera) lub przewodowe urządzenia. FUNKCJA LOSOWEGO WYBORU Program umożliwia włączenie funkcji losowego wyboru zablokowania dla celów losowej kontroli osób (np. zakład pracy). WIZUALIZACJA STANÓW BRAMKI Program wyświetla w oknie stan odblokowania i zablokowania mechanizmu bramki oraz kierunek odblokowanego przejścia, a także ilość i statut zabuforowanych sygnałów podanych na urządzenie z poziomu komputera. USTAWIANIE HARMONOGRAMU PRACY Program umożliwia przełączanie trybów pracy urządzenia w określonym czasie np. po godzinie 12:00 bramka przełącza się w tryb zablokowany. PRACA Z WIELOMA URZĄDZENIAMI Program umożliwia uruchomienie więcej niż jednej instancji programu na komputerze tak aby można było sterować większą ilością urządzeń (bramek na obiekcie).

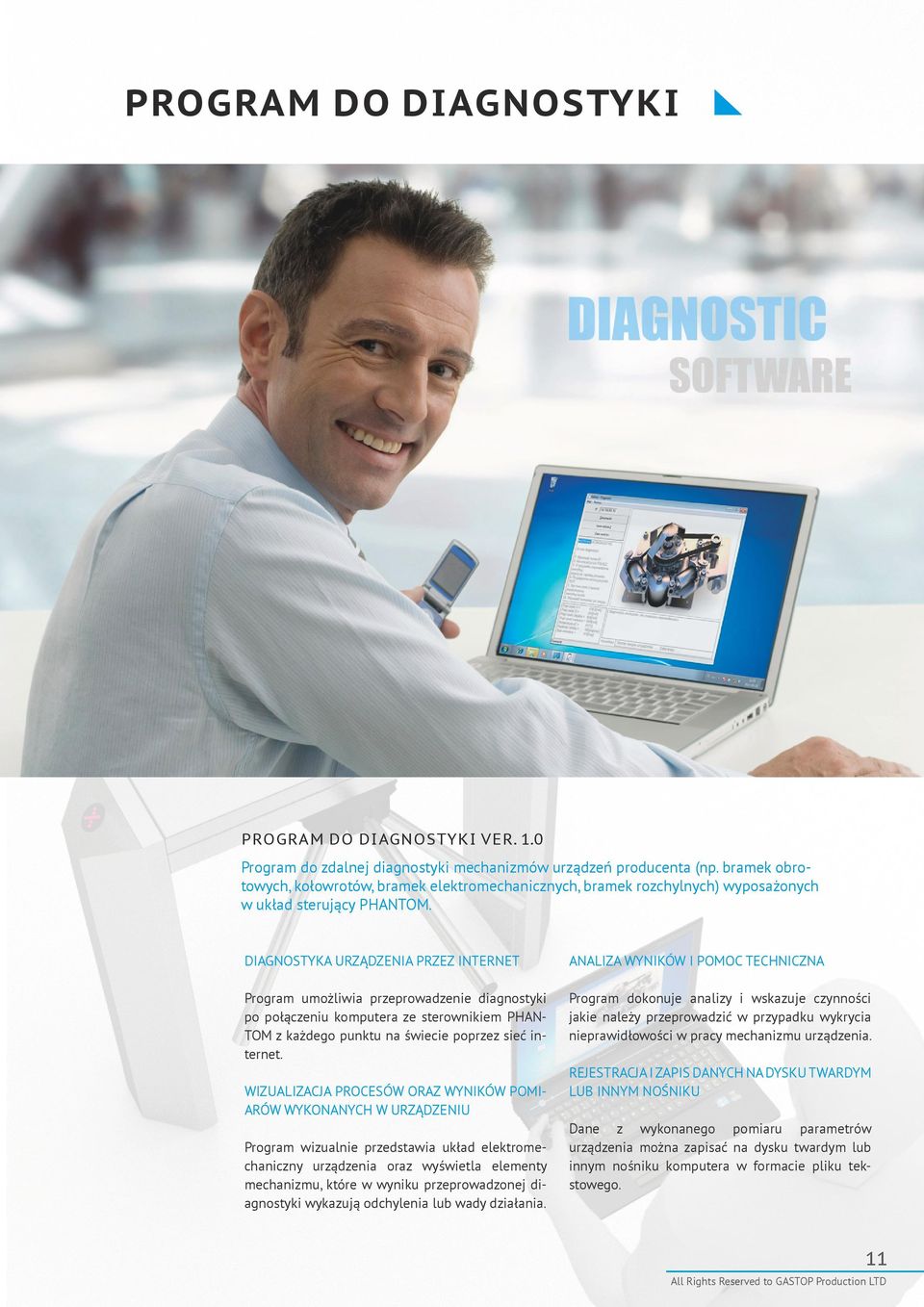

11 PROGRAM DO DIAGNOSTYKI PROGRAM DO DIAGNOSTYKI VER. 1.0 Program do zdalnej diagnostyki mechanizmów urządzeń producenta (np. bramek obrotowych, kołowrotów, bramek elektromechanicznych, bramek rozchylnych) wyposażonych w układ sterujący PHANTOM. DIAGNOSTYKA URZĄDZENIA PRZEZ INTERNET Program umożliwia przeprowadzenie diagnostyki po połączeniu komputera ze sterownikiem PHAN- TOM z każdego punktu na świecie poprzez sieć internet. WIZUALIZACJA PROCESÓW ORAZ WYNIKÓW POMI- ARÓW WYKONANYCH W URZĄDZENIU Program wizualnie przedstawia układ elektromechaniczny urządzenia oraz wyświetla elementy mechanizmu, które w wyniku przeprowadzonej diagnostyki wykazują odchylenia lub wady działania. ANALIZA WYNIKÓW I POMOC TECHNICZNA Program dokonuje analizy i wskazuje czynności jakie należy przeprowadzić w przypadku wykrycia nieprawidłowości w pracy mechanizmu urządzenia. REJESTRACJA I ZAPIS DANYCH NA DYSKU TWARDYM LUB INNYM NOŚNIKU Dane z wykonanego pomiaru parametrów urządzenia można zapisać na dysku twardym lub innym nośniku komputera w formacie pliku tekstowego. 11

12 DODATKOWE OPCJE OPCJE I DODATKOWE MOŻLIWOŚCI Możliwości rozbudowy i rozszerzania funkcjonalności sterownika PHANTOM Sterownik PHANTOM ma możliwość podłączenia wielu różnych urządzeń oraz układów sterujących i pomiarowych. W celu otrzymania szczegółowych informacji dotyczących podłączenia innych urządzeń lub układów sterujących i pomiarowych należy zwrócić się z zapytaniem bezpośrednio do działu realizacji zleceń lub lokalnego dystrybutora. MODUŁ GSM Podłączenie modułu GSM umożliwia komunikacje przez telefonię komórkową. PILOT IR Podłączenie modułu PILOT IR umożliwia zdalne sterowanie odblokowywaniem urządzenia. DRUKOWANIE Podłączenie do drukarki umożliwia wydruk raportów. WYJŚCIE LEDOWE Wyjście ledowe umożliwia sterowanie oświetleniem diodowym. SYGNAL.DŻWIĘKOWA Wyjście sygnału dźwiękowego umożliwia sterowanie sygnalizacją dźwiękową. PROTOKÓŁ UDP Producent udostępnia protokół ethernetowy UDP dla celów sprzężenia urządzenia z oprogramowaniem klienta. 12

13 PARAMETRY PODSTAWOWE PARAMETRY URZĄDZENIA Niniejsza publikacja zawiera podstawowe informacje dotyczące sterownika PHANTOM W celu otrzymania szczegółowych danych dotyczących sterownika, oprogramowania do sterownika oraz urządzenia, z którym współpracuje należy zwrócić się bezpośrednio do biura obsługi klienta producenta lub lokalnego dystrybutora. PODSTAWOWE PARAMETRY Napięcie zasilania Zakres wilgotności przechowywania Zakres temperatury przechowywania Zakres wilgotności podczas pracy Zakres temperatury pracy Obciążenie wyjścia zasilania Wkładka bezpiecznikowa WARTOŚĆ 24 V % RH - 30 do + 85 o C % RH - 20 do + 50 o C 120 W 5 A 13

14 MOSCOW PHANTOM WORLDWIDE SYSTEM DIAGNOSTYKI I POMOCY SERWISOWEJ LONDON SAN FRANCISCO NEW YORK SYSTEM DIAGNOSTYKI I SERWISU Producent wdrożył internetowy system diagnostyki i pomocy serwisowej. Użytkownik urządzenia może bezpłatnie przeprowadzić diagnostykę urządzenia przez 24h na dobę, a także otrzymać pomoc techniczną korzystać z serwisu po wcześniejszym zalogowaniu na stronie producenta. System wspomaga użytkownika oraz dystrybutora w sprawnym i profesjonalnym zainstalowaniu, użytkowaniu, utrzymaniu i konserwacji urządzeń. W celu otrzymania ogólnych warunków systemu diagnostyki i pomocy serwisowej należy skontaktować się z działem realizacji zleceń producenta lub lokalnym dystrybutorem. 14

15 DYSTRYBUTOR Przedstawione informacje są aktualne w chwili wydruku niniejszej publikacji. GASTOP Production zastrzega sobie prawo do zmian w zakresie oferowanych modeli urządzeń, funkcji, cech, wyposażenia. Niniejszy dokument nie stanowi oferty w rozumieniu prawa i publikowany jest jedynie dla celów informacyjnych. Przedstawione w tym katalogu warianty wyposażenia i funkcjonalności mogą nie być dostępne lub mogą być zmodyfikowane. Przedstawione wizualizacje i zdjęcia produktów mogą nie być dokładnie odzwierciedlające przyjęte rozwiązania techniczne oraz właściwości materiałów a także kolorystyki. W celu sprecyzowania parametrów, cech, funkcji i wyposażenia należy zwrócić się o informacje do autoryzowanego dystrybutora lokalnego lub bezpośrednio do producenta urządzeń.
