1 Dot: CRITICAL EQUIPMENT - INSTRUKCJA Zastosowania ujednoliconych szablonów prac dotyczących testów wyposażenia oraz systemów technicznych, których nagłe awarie mogą powodowad sytuacje zagrożenia (P-12-zał. 06). 1. Wprowadzenie Zgodnie z procedurą systemową P-12 punkt 5.3 a) każdy statek winien posiadad opracowany przez Inspektora Technicznego każdy ze statków posiada udokumentowany Wykaz wyposażenia i systemów technicznych, których nagłe awarie mogą powodowad sytuacje zagrożenia. b) osoba odpowiedzialna za przeprowadzanie testów (wyposażenia oraz systemów technicznych ujętych w wykazie) odpowiedzialna jest za dokonywanie zapisów dotyczących wyników przeprowadzonego testu. Zapisy powyższe dokonywane są w systemie MRS, Dzienniku Okrętowym, Dzienniku Maszynowym, oraz innych wymienionych w zestawieniu dokumentach. Z powyższych zapisów wynika koniecznośd zdefiniowania w systemie MRS prac związanych z testowaniem wspomnianego wyposażenia i systemów technicznych. Dla osiągnięcia celu łatwej identyfikacji prac oraz raportów z nimi związanych w ramach MRS: 1. Wykorzystano dodatkowy typu pracy Critical equipment oznaczonego skrótowo literą E co pozwoliło w ramach istniejących komponentów dopisanie/wymianę prac wynikających z załącznika 06 do P Zdefiniowano szablony prac wynikających z P-12 zał. 06 (prace typu Critical equipment ). 3. Wykonano szablony Advanced Reports dla prac wymagających rozszerzonego raportowania np.: inspekcja ładowni lub zbiornika. 4. Wykonano modyfikację oprogramowania MRS 2.1 ukierunkowując system na użycie szablonów prac. 2. Definicje Advanced Report Kod szablonu pracy OMM Shell doors Raport szczegółowy w postaci listy kontrolnej lub formularza kontrolnego wymagana przy raportowaniu niektórych typów prac okresowych Kod szablonu (nazwa) związana z typem pracy, grupę urządzeo z którą jest związana, numer kolejny. Onboard Maintenance Manual dla furt (wymagany dla statków RO- RO przez SOLAS) C_E_Instrukcja_ doc 1 z 10

2 2.1. Zestawienie szablonów dla Critical equipment wynikającej z P-12 zał. 6 - przedstawia poniższa tabela: Nr Nazwa urządzenia, systemu Kod szablonu pracy związany 1 Urządzenie sterowe (CE) EL Agregat awaryjny (CE) EL Akumulatory awaryjne (CE) EL Oświetlenie awaryjne (CE) EL Silnik łodzi ratunkowej (CE) EL EL EL EL EL EL EL Jednostki ratunkowe, łodzie ratownicze i urządzenia do ich wodowania (CE) 7a Łodzie ratunkowe (CE) 7b Wyposażenie łodzi EL EL EL EL EL EL c Wodowanie łodzi ratunkowych i EL ratowniczych 8 Środki sygnałowe (CE) EL Rampy oraz furty (CE) EL IL System bezpieczeństwa kotła parowego (CE) 11 System awaryjnego ssania zęz (CE) 12 Awaryjne odcinanie zaworów paliwa, zdalne odstawianie mechanizmów (CE) EL EL Wymagany "Advanced report" OMMShellDoors_1M_Chk_List.doc OMMShellDoors_1M_Chk_List_F_Aft.doc OMMShellDoors_1M_Chk_List_F_Car.doc OMMShellDoors_1M_Chk_List_F_Fore.doc OMMShellDoors_1M_Chk_List_F_Pilot.doc OMMShellDoors_1M_Chk_List_F_Trans.doc Uwagi Szablon pracy IL wraz z szablonami Advanced Reports dotyczy statków RO-RO na których wymagane jest zgodnie z SOLAS posiadanie OMM (Onboard Maintenance Manual) C_E_Instrukcja_ doc 2 z 10

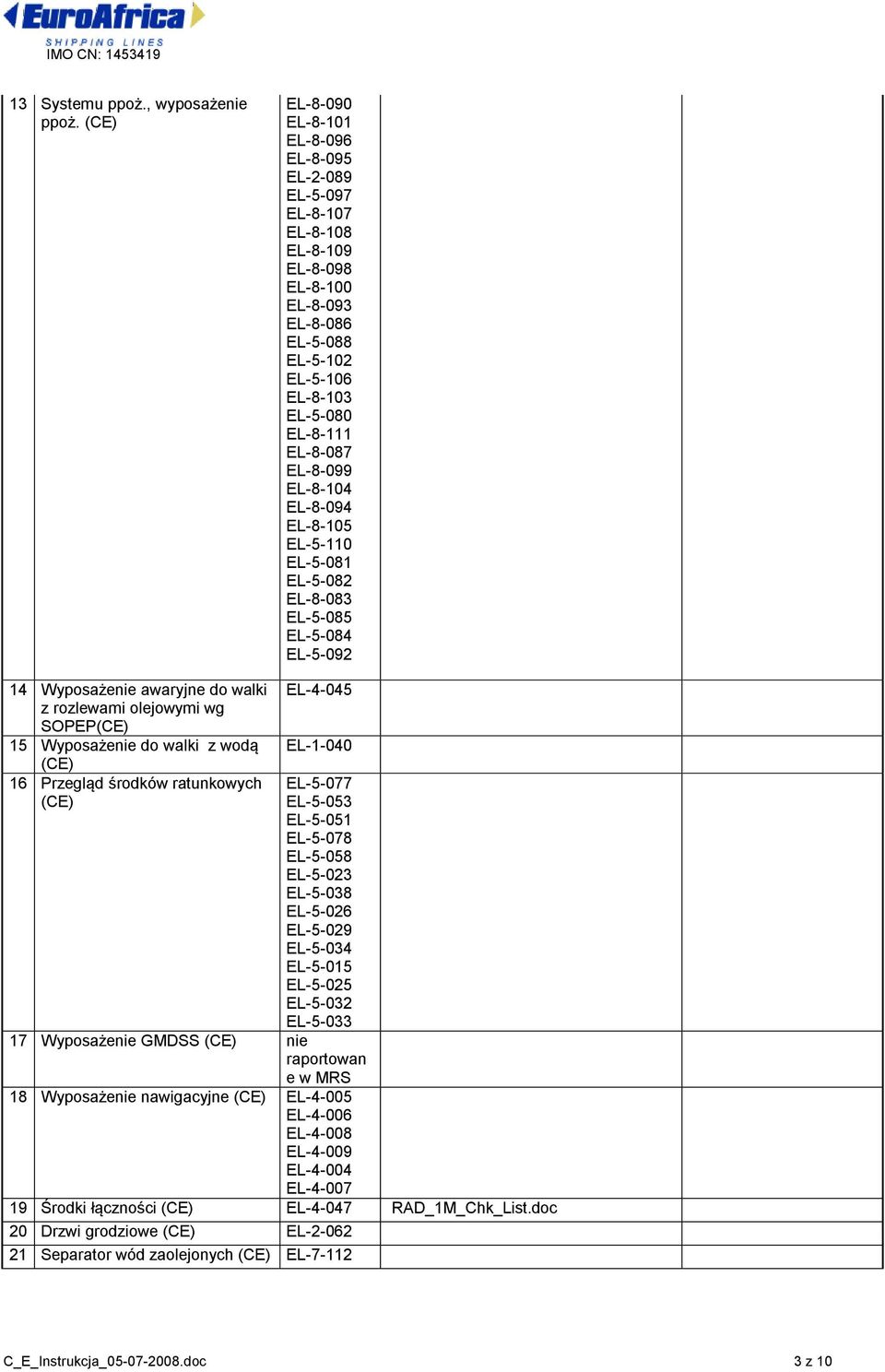

3 13 Systemu ppoż., wyposażenie ppoż. (CE) EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL Wyposażenie awaryjne do walki z rozlewami olejowymi wg SOPEP(CE) 15 Wyposażenie do walki z wodą (CE) 16 Przegląd środków ratunkowych (CE) EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL EL Wyposażenie GMDSS (CE) nie raportowan e w MRS 18 Wyposażenie nawigacyjne (CE) EL EL EL EL EL EL Środki łączności (CE) EL RAD_1M_Chk_List.doc 20 Drzwi grodziowe (CE) EL Separator wód zaolejonych (CE) EL C_E_Instrukcja_ doc 3 z 10

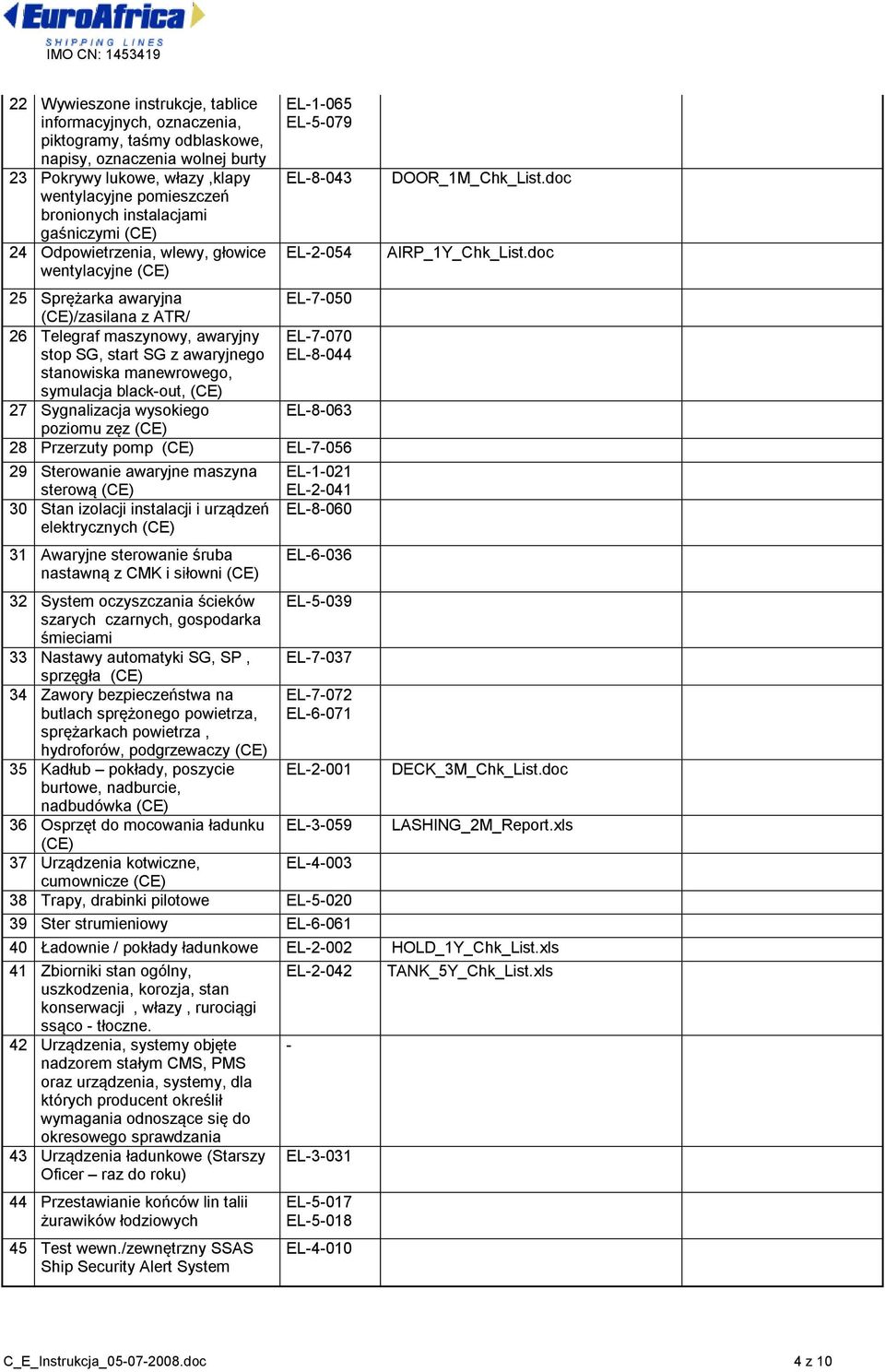

4 22 Wywieszone instrukcje, tablice informacyjnych, oznaczenia, piktogramy, taśmy odblaskowe, napisy, oznaczenia wolnej burty 23 Pokrywy lukowe, włazy,klapy wentylacyjne pomieszczeń bronionych instalacjami gaśniczymi (CE) 24 Odpowietrzenia, wlewy, głowice wentylacyjne (CE) EL EL EL EL Sprężarka awaryjna EL (CE)/zasilana z ATR/ 26 Telegraf maszynowy, awaryjny EL stop SG, start SG z awaryjnego EL stanowiska manewrowego, symulacja black-out, (CE) 27 Sygnalizacja wysokiego EL poziomu zęz (CE) 28 Przerzuty pomp (CE) EL Sterowanie awaryjne maszyna sterową (CE) 30 Stan izolacji instalacji i urządzeń elektrycznych (CE) 31 Awaryjne sterowanie śruba nastawną z CMK i siłowni (CE) 32 System oczyszczania ścieków szarych czarnych, gospodarka śmieciami 33 Nastawy automatyki SG, SP, sprzęgła (CE) 34 Zawory bezpieczeństwa na butlach sprężonego powietrza, sprężarkach powietrza, hydroforów, podgrzewaczy (CE) 35 Kadłub pokłady, poszycie burtowe, nadburcie, nadbudówka (CE) 36 Osprzęt do mocowania ładunku (CE) 37 Urządzenia kotwiczne, EL EL EL EL EL EL EL EL EL EL EL cumownicze (CE) 38 Trapy, drabinki pilotowe EL Ster strumieniowy EL DOOR_1M_Chk_List.doc AIRP_1Y_Chk_List.doc DECK_3M_Chk_List.doc LASHING_2M_Report.xls 40 Ładownie / pokłady ładunkowe EL HOLD_1Y_Chk_List.xls 41 Zbiorniki stan ogólny, EL TANK_5Y_Chk_List.xls uszkodzenia, korozja, stan konserwacji, włazy, rurociągi ssąco - tłoczne. 42 Urządzenia, systemy objęte - nadzorem stałym CMS, PMS oraz urządzenia, systemy, dla których producent określił wymagania odnoszące się do okresowego sprawdzania 43 Urządzenia ładunkowe (Starszy Oficer raz do roku) EL Przestawianie końców lin talii żurawików łodziowych 45 Test wewn./zewnętrzny SSAS Ship Security Alert System EL EL EL C_E_Instrukcja_ doc 4 z 10

5 2.2. Procedura założenia nowych prac dla Critical Equipment (CE) Aktualizacja oprogramowania MRS 2.0 do wersji MRS 2.1 Przed rozpoczęciem zakładania nowych pracy wynikających z P-12 zał. 6 należy aktualizowad program MRS 2.0 do wersji 2.1 na wszystkich komputerach na statku na których znajdowała się wersja 2.0. Aby aktualizowad na komputerze: a) Zamknij program MRS 2.0 b) Rozpakuj plik: MRS 2.1 pliki do podmiany w katalogu MRS2-ver zip c) Zawartośd z rozpakowanego katalogu skopiuj do katalogu MRS (katalog w którym zainstalowany jest program MRS 2.0 na komputerze) potwierdzając zamiar zamiany plików d) Powyższe powtórzyd na pozostałych komputerach Aktualizacja danych dla MRS 2.1 niezbędnych do założenia prac. Poniższe operacje dotyczą komputera na którym znajduje się używana baza danych (serwer bazy MRS). Aby aktualizowad dane: a) Rozpakuj plik: CE-JobLayouts.zip b) Zawartośd (szablony prac) skopiuj do podkatalogu \Layouts, katalogu w którym znajduje się MRS 2.1. Zazwyczaj: C:\Program Files\MRS 2.0 Standard\Layouts. c) Rozpakuj plik: AR-Schems.zip d) Zawartośd (Advanced Reports raporty szczegółowe) skopiuj do podkatalogu \Schems, katalogu w którym znajduje się MRS 2.1. Zazwyczaj: C:\Program Files\MRS 2.0 Standard\Schems. e) Uruchomid program MRS 2.1. f) W menu: Maintenances Managers Job Job layouts manager otworzyd menadżera szablonów prac: g) Kliknij Import aby zaimportowad poszczególne szablony z katalogu C:\Program Files\MRS 2.0 Standard\Layouts C_E_Instrukcja_ doc 5 z 10

6 Wprowadzanie prac do system MRS 2.1. Jako podstawę przy zakładaniu prac służyd będzie tabela z zestawieniem szablonów prac z punktu 2.1 niniejszej instrukcji. a) Odszukad komponent wymieniony w kolumnie 2 tabeli b) Kliknij Add Job - wprowadź tytuł pracy c) Zaznacz pole Job based on layout d) Wybierz odpowiedni szablon pracy w oparciu o tabelę z punktu 2.1 C_E_Instrukcja_ doc 6 z 10

7 e) Przypisz kod pracy (Code manager) f) Ustaw odpowiednią Due date. Uwaga: w przypadku gdyby dla danego komponentu istniała praca o takim samym charakterze jak zakładana Critical equipment to należy ją usunąd i zastąpid przez pracę z szablonu szczególnie jest to istote ze względu na kod pracy planuje się aby wszystkie prace związane z CE ujęte w P-12 form. 6 miały numer kodowy zaczynający się od E np.: EE g) W przypadku gdy dla danej pracy wymagany jest raport szczegółowy (Advanced Report) informacje w kolumnie 4 tabeli należy zaznaczyd pole Reporting with advanced report i wybrad raport z podkatalogu C:\Program Files\MRS 2.0 Standard\Schems C_E_Instrukcja_ doc 7 z 10

8 h) Zapisz nową pracę. Więcej informacji na temat wykorzystania szablonów prac znaleźd można w systemie pomocy MRS 2.3. Informacje dodatkowe. MRS w wersji 2.1 ukierunkowany jest bardziej niż poprzednie wersje na użycie szablonów prac jest to szczególnie widoczne w Reminder oraz Component Manager ale nie tylko. Wynika to z faktu rozwijającej się standaryzacji dokumentów, prac i systemów zarządzania na statkach EUROAFRICA L.Ż. Jednym z elementów standaryzacji jest użycie jednakowych szablonów prac typowych na statkach. Pierwszy etap to standaryzacja prac w zakresie Critical Equipment. Kolejny etap to nadanie komponentom indywidualnych kodów ESL w celu jednoznacznej identyfikacji komponentu na wszystkich statkach (obecnie bazy danych na statkach różnią się od siebie często bardzo). Dla osiągnięcia powyższego celu opracowany został już w wersji 2.1 ESL code manager, który pozwala definiowad kody ESL dla późniejszego szerszego zastosowania. System kodowania szablonów prac oparty jest częściowo na ESL kodzie: Docelowo wszystkie szablony prac będą kodowane w powyższy sposób: po cyfrze związanej z ESL koden np. 5 występuje trzycyfrowy numer kolejny przy czym numery od 001 do 200 są dla Critical Equipment E a od 201 do 999 dla pozostałych typów prac. Wszelkie zapytania i wątpliwości proszę kierowad pod adres mailowy mrs.system@wp.pl C_E_Instrukcja_ doc 8 z 10

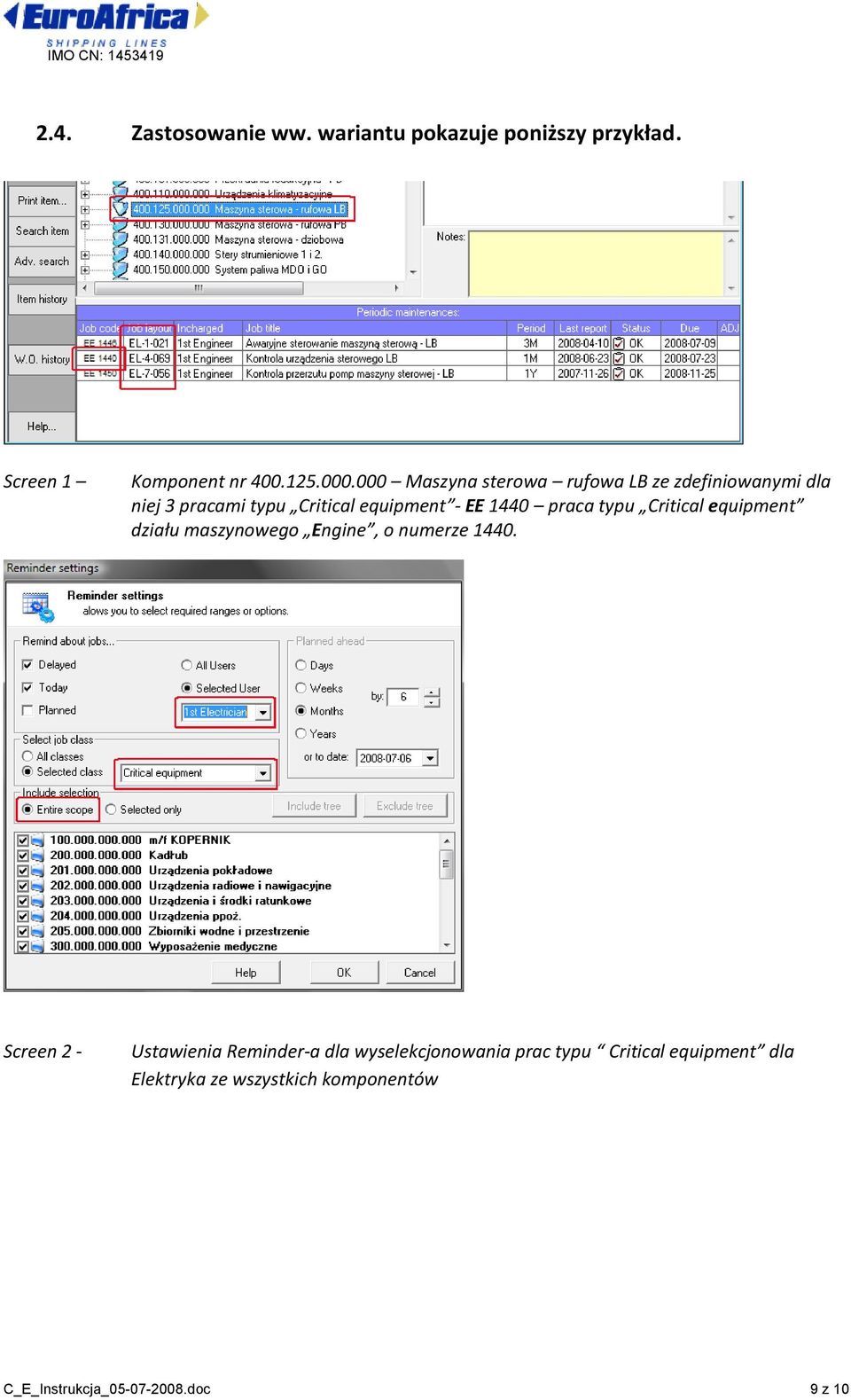

9 2.4. Zastosowanie ww. wariantu pokazuje poniższy przykład. Screen 1 Komponent nr Maszyna sterowa rufowa LB ze zdefiniowanymi dla niej 3 pracami typu Critical equipment - EE 1440 praca typu Critical equipment działu maszynowego Engine, o numerze Screen 2 - Ustawienia Reminder-a dla wyselekcjonowania prac typu Critical equipment dla Elektryka ze wszystkich komponentów C_E_Instrukcja_ doc 9 z 10

10 Screen 3 - Prace klasy Critical equipment wyszukane przez Reminder dla ustawieo zadanych na poprzednim screen-ie. Screen 4 - Raporty prac klasy Critical equipment wyszukane przez Reminder dla zadanych ustawieo. Powyższe rozwiązanie zastosowano na promie mf KOPERNIK skąd pochodzą powyższe przykłady. C_E_Instrukcja_ doc 10 z 10
