1 Inspiron Instrukcja serwisowa Model komputera: Inspiron Model regulacji: P32E Typ regulacji: P32E001

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci. Copyright 2017 Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A02

3 Spis treści Przed przystąpieniem do serwisowania komputera...10 Przed rozpoczęciem pracy...10 Instrukcje dotyczące bezpieczeństwa...10 Zalecane narzędzia...12 Wykaz śrub Po zakończeniu serwisowania komputera Wymontowywanie napędu dysków optycznych Procedura Instalowanie napędu dysków optycznych...20 Procedura Wymontowywanie pokrywy dolnej...21 Przed wykonaniem procedury...21 Procedura...22 Instalowanie pokrywy dolnej...24 Procedura Po wykonaniu procedury Wymontowywanie akumulatora...26 Przed wykonaniem procedury Procedura

4 Instalowanie akumulatora...28 Procedura...28 Po wykonaniu procedury Wymontowywanie dysku twardego Przed wykonaniem procedury Procedura Instalowanie dysku twardego Procedura...32 Po wykonaniu procedury Wymontowywanie modułów pamięci...33 Przed wykonaniem procedury Procedura...33 Instalowanie modułów pamięci...35 Procedura Po wykonaniu procedury Wymontowywanie karty sieci bezprzewodowej...38 Przed wykonaniem procedury Procedura...38 Instalowanie karty sieci bezprzewodowej Procedura Po wykonaniu procedury Wymontowywanie baterii pastylkowej...43 Przed wykonaniem procedury Procedura

5 Instalowanie baterii pastylkowej...45 Procedura Po wykonaniu procedury Wymontowywanie tabliczki dotykowej Przed wykonaniem procedury Procedura Instalowanie tabliczki dotykowej Procedura Po wykonaniu procedury...50 Wymontowywanie głośników...51 Przed wykonaniem procedury...51 Procedura Instalowanie głośników Procedura Po wykonaniu procedury Wymontowanie płyty we/wy...54 Przed wykonaniem procedury Procedura Instalowanie płyty we/wy Procedura Po wykonaniu procedury...56 Wymontowywanie płyty lampek stanu Przed wykonaniem procedury Procedura

6 Instalowanie płyty lampek stanu Procedura Po wykonaniu procedury...60 Wymontowywanie zaślepki napędu dysków optycznych...61 Przed wykonaniem procedury...61 Procedura Instalowanie zaślepki napędu dysków optycznych Procedura Po wykonaniu procedury Wymontowywanie zestawu wyświetlacza Przed wykonaniem procedury Procedura Instalowanie zestawu wyświetlacza...67 Procedura...67 Po wykonaniu procedury Wymontowywanie zestawu płyty systemowej...69 Przed wykonaniem procedury Procedura...70 Instalowanie zestawu płyty systemowej...75 Procedura...75 Po wykonaniu procedury Wymontowywanie zestawu radiatora...77 Przed wykonaniem procedury...77 Procedura

7 Instalowanie zestawu radiatora...79 Procedura...79 Po wykonaniu procedury Wymontowywanie płyty przycisku zasilania...80 Przed wykonaniem procedury Procedura Instalowanie płyty przycisku zasilania Procedura...82 Po wykonaniu procedury Wymontowywanie gniazda zasilacza Przed wykonaniem procedury Procedura...83 Instalowanie gniazda zasilacza Procedura Po wykonaniu procedury...85 Wymontowywanie zestawu podparcia dłoni i klawiatury Przed wykonaniem procedury Procedura...87 Instalowanie zestawu podparcia dłoni i klawiatury...88 Procedura Po wykonaniu procedury Wymontowywanie osłony wyświetlacza...90 Przed wykonaniem procedury Procedura

8 Instalowanie osłony wyświetlacza Procedura...92 Po wykonaniu procedury Wymontowywanie panelu wyświetlacza...93 Przed wykonaniem procedury Procedura...93 Instalowanie panelu wyświetlacza Procedura Po wykonaniu procedury...96 Wymontowywanie zawiasów wyświetlacza Przed wykonaniem procedury Procedura...97 Instalowanie zawiasów wyświetlacza Procedura Po wykonaniu procedury...99 Wymontowywanie kamery Przed wykonaniem procedury Procedura Instalowanie kamery Procedura Po wykonaniu procedury Wymontowywanie kabla wyświetlacza Przed wykonaniem procedury Procedura

9 Instalowanie kabla wyświetlacza Procedura Po wykonaniu procedury Wymontowywanie zestawu pokrywy wyświetlacza i anteny Przed wykonaniem procedury Procedura Instalowanie zestawu pokrywy wyświetlacza i anteny.109 Procedura Po wykonaniu procedury Ładowanie systemu BIOS Diagnostyka Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell

10 Przed przystąpieniem do serwisowania komputera UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach w tym dokumencie. Przed rozpoczęciem pracy 1 Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje. 2 Wyłącz komputer. Procedura wyłączania komputera zależy od zainstalowanego na komputerze systemu operacyjnego. Windows 10: Kliknij kolejno opcje Start Zasilanie Wyłącz. Windows 8.1: Na ekranie Start kliknij ikonę zasilania Zamknij. Windows 7: Kliknij kolejno polecenia Start Zamknij. UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie z instrukcjami odpowiednimi dla tego systemu. 3 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych. 4 Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd. 5 Wyjmij z komputera wszystkie karty pamięci i dyski optyczne. 6 Zamknij wyświetlacz i odwróć komputer spodem do góry. Instrukcje dotyczące bezpieczeństwa Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. 10

11 PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do gniazdka. OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej i czystej powierzchni. OSTRZEŻENIE: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy. OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem regulatory_compliance. OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły. OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli, należy je trzymać prosto, aby uniknąć wygięcia styków w złączach. Podczas podłączania kabli należy zwrócić uwagę na prawidłowe zorientowanie i wyrównanie złączy i portów. 11

12 OSTRZEŻENIE: Jeśli w czytniku kart pamięci znajduje się karta, należy ją nacisnąć i wyjąć. Zalecane narzędzia Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi: Wkrętak krzyżakowy Rysik z tworzywa sztucznego Wykaz śrub Element pokrywa dolna pokrywa dolna pokrywa dolna do czego mocowany zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury Typ śruby Ilość Ilustracja śruby M2x2 z łbem powiększonym 3 M2x4 2 M 2,5 x 8 13 Akumulator Wentylator Dysk twardy wspornik dysku twardego zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury wspornik dysku twardego zestaw podparcia dłoni i klawiatury M2x3 4 M2,5x5 1 M3x3 4 M2,5x5 3 zestaw radiatora Zestaw płyty systemowej M2x3 3 12

13 Element Wsporniki zawiasu Wsporniki zawiasu Zawias wyświetlacza (od strony panelu LCD) Karta we/wy wspornik napędu dysków optycznych do czego mocowany zestaw pokrywy wyświetlacza i anteny Zestaw podparcia dłoni i klawiatury zestaw pokrywy wyświetlacza i anteny zestaw podparcia dłoni i klawiatury Napęd dysków optycznych Typ śruby Ilość Ilustracja śruby M2,5x4 mm 8 M2,5x5 4 M2x3 2 M2,5x5 1 M2x3 2 przejściówka napędu dysków optycznych zestaw podparcia dłoni i klawiatury M2x2 z łbem powiększonym 2 Panel Złącze zasilacza płyta przycisku zasilania Zestaw płyty systemowej Tabliczka dotykowa wspornik tabliczki dotykowej zestaw pokrywy wyświetlacza i anteny zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury M2x3 4 M2x3 1 M2x3 1 M2x3 3 M2x2 4 M2x2 3 13

14 Element wspornik karty sieci bezprzewodowe j do czego mocowany Zestaw płyty systemowej Typ śruby Ilość Ilustracja śruby M2x3 1 14

15 Po zakończeniu serwisowania komputera OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić komputer. 1 Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby. 2 Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy. 3 Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy. 4 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz komputer. 15

16 Wymontowywanie napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wykręć śrubę mocującą zestaw napędu dysków optycznych do zestawu podparcia dłoni i klawiatury. 2 Rysikiem z tworzywa sztucznego wypchnij napęd dysków optycznych przez otwór, aby uwolnić zestaw napędu dysków optycznych z wnęki. 16

17 3 Wysuń zestaw napędu dysków optycznych z wnęki. 1 zestaw napędu dysków optycznych 2 zestaw podparcia dłoni i klawiatury 3 śruba M2x4 mm 4 rysik z tworzywa sztucznego 4 Wykręć śruby mocujące wspornik napędu dysków optycznych do napędu. 17

18 5 Zdejmij wspornik z napędu dysków optycznych. 1 napęd dysków optycznych 2 śruby M2x3 mm (2) 3 wspornik napędu dysków optycznych 18

19 6 Ostrożnie pociągnij osłonę napędu dysków optycznych i zdejmij ją z napędu dysków optycznych. 1 osłona napędu dysków optycznych 3 zaczepy (3) 2 napęd dysków optycznych 19

20 Instalowanie napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj zaczepy na osłonie napędu dysków optycznych do szczelin w napędzie i zatrzaśnij osłonę. 2 Dopasuj otwory na śruby we wsporniku napędu dysków optycznych do otworów w napędzie dysków optycznych. 3 Wkręć śruby mocujące wspornik napędu dysków optycznych do napędu. 4 Wsuń napęd dysków optycznych do wnęki napędu dysków optycznych. 5 Dopasuj otwór na śrubę we wsporniku napędu dysków optycznych do otworu w pokrywie dolnej. 6 Wkręć śrubę mocującą zestaw napędu dysków optycznych do pokrywy dolnej. 20

21 Wymontowywanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury Wymontuj napęd dysków optycznych. 21

22 Procedura 1 Wykręć śruby mocujące pokrywę dolną do zestawu podparcia dłoni i klawiatury. 1 śruba M2x4 mm 2 pokrywa dolna 3 śruby M2x2 mm (3) 4 śruby M2,5x8 mm (13) 2 Rysikiem z tworzywa sztucznego podważ pokrywę dolną, zaczynając od lewego górnego rogu, aby ją uwolnić z podstawy komputera. 22

23 3 Zdejmij pokrywę dolną z zestawu podparcia dłoni i klawiatury pod kątem. 1 pokrywa dolna 23

24 Instalowanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. 24

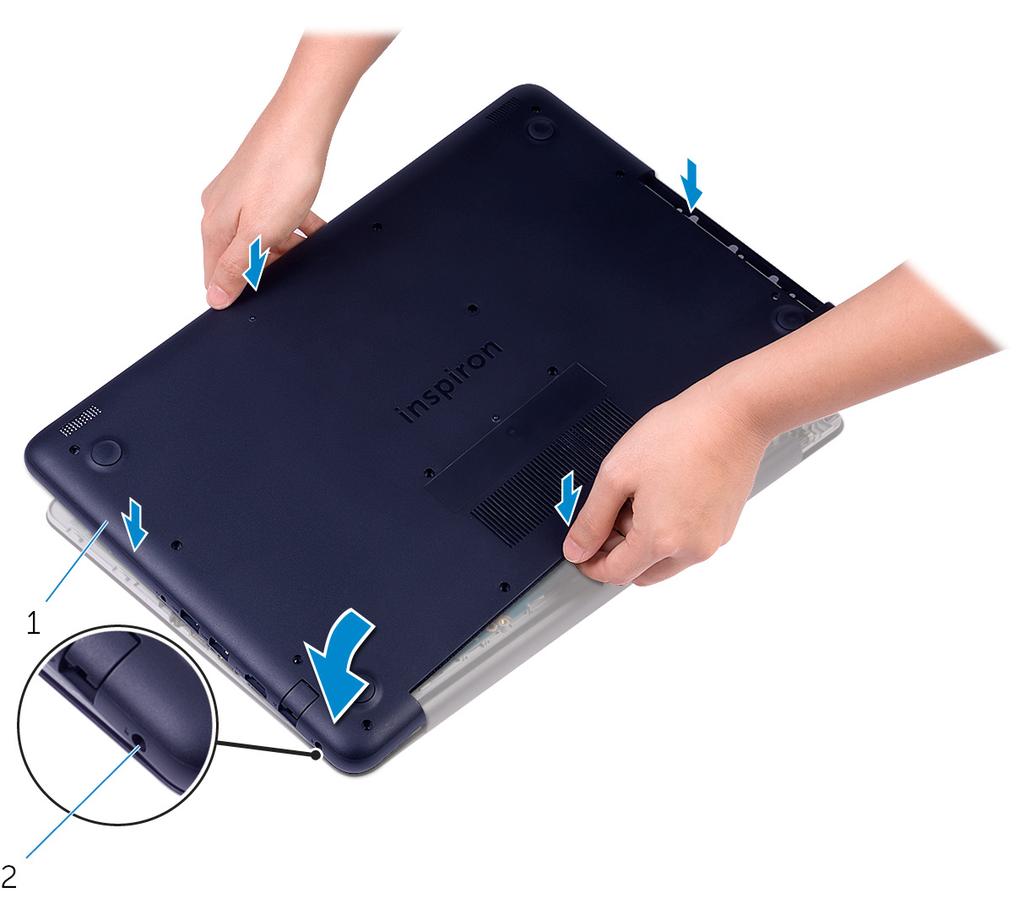

25 Procedura OSTRZEŻENIE: Podczas dociskania pokrywy dolnej do podstawy komputera nie wolno jej naciskać w miejscu, w którym znajduje się gniazdo zasilacza. Można w ten sposób przypadkowo uszkodzić gniazdo. 1 Umieść pokrywę dolną na zestawie podparcia dłoni i klawiatury, a następnie wciśnij pokrywę dolną na swoje miejsce, poczynając od gniazda zasilacza. 1 pokrywa dolna 2 gniazdo zasilacza 2 Wkręć śruby mocujące pokrywę dolną do zestawu podparcia dłoni i klawiatury. Po wykonaniu procedury Zainstaluj napęd dysków optycznych. 25

26 Wymontowywanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Wykręć śruby mocujące akumulator do zestawu podparcia dłoni i klawiatury. 2 Odłącz kabel akumulatora od płyty systemowej. 26

27 3 Wyjmij akumulator z zestawu podparcia dłoni i klawiatury. 1 kabel akumulatora 2 śruby M2x3 mm (4) 3 zestaw podparcia dłoni i klawiatury 4 akumulator 27

28 Instalowanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w akumulatorze do otworów w zestawie podparcia dłoni i klawiatury. 2 Wkręć śruby mocujące akumulator do zestawu podparcia dłoni i klawiatury. 3 Podłącz kabel akumulatora do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 28

29 Wymontowywanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. OSTRZEŻENIE: Nie należy wyjmować dysku twardego, gdy komputer jest włączony lub w stanie uśpienia, ponieważ może to spowodować utratę danych. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Otwórz zatrzask złącza i odłącz kabel dysku twardego od płyty systemowej. 2 Wykręć śruby mocujące zestaw dysku twardego do zestawu podparcia dłoni i klawiatury. 29

30 3 Unieś i wyjmij zestaw dysku twardego z zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel dysku twardego 3 zestaw podparcia dłoni i klawiatury 5 śruby M2,5x5 mm (3) 4 Wykręć śruby mocujące wspornik do dysku twardego. 4 zestaw dysku twardego 30

31 5 Wyjmij dysk twardy ze wspornika. 1 dysk twardy 2 wspornik dysku twardego 3 śruby M3x3 mm (4) 6 Oddziel przejściówkę od dysku twardego. 1 przejściówka 2 dysk twardy 31

32 Instalowanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. Procedura 1 Podłącz przejściówkę do dysku twardego. 2 Dopasuj otwory na śruby we wsporniku dysku twardego do otworów w dysku twardym. 3 Wkręć śruby mocujące wspornik do dysku twardego. 4 Umieść zestaw dysku twardego w zestawie podparcia dłoni i klawiatury, a następnie dopasuj otwory na śruby w zestawie dysku twardego do otworów w zestawie podparcia dłoni i klawiatury. 5 Wkręć śruby mocujące zestaw dysku twardego do zestawu podparcia dłoni i klawiatury. 6 Podłącz kabel dysku twardego do złącza na płycie systemowej i zamknij zatrzask złącza, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 32

33 Wymontowywanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Ostrożnie rozciągnij palcami zatrzaski zabezpieczające po obu stronach każdego gniazda modułu pamięci, aż moduł zostanie wysunięty. 33

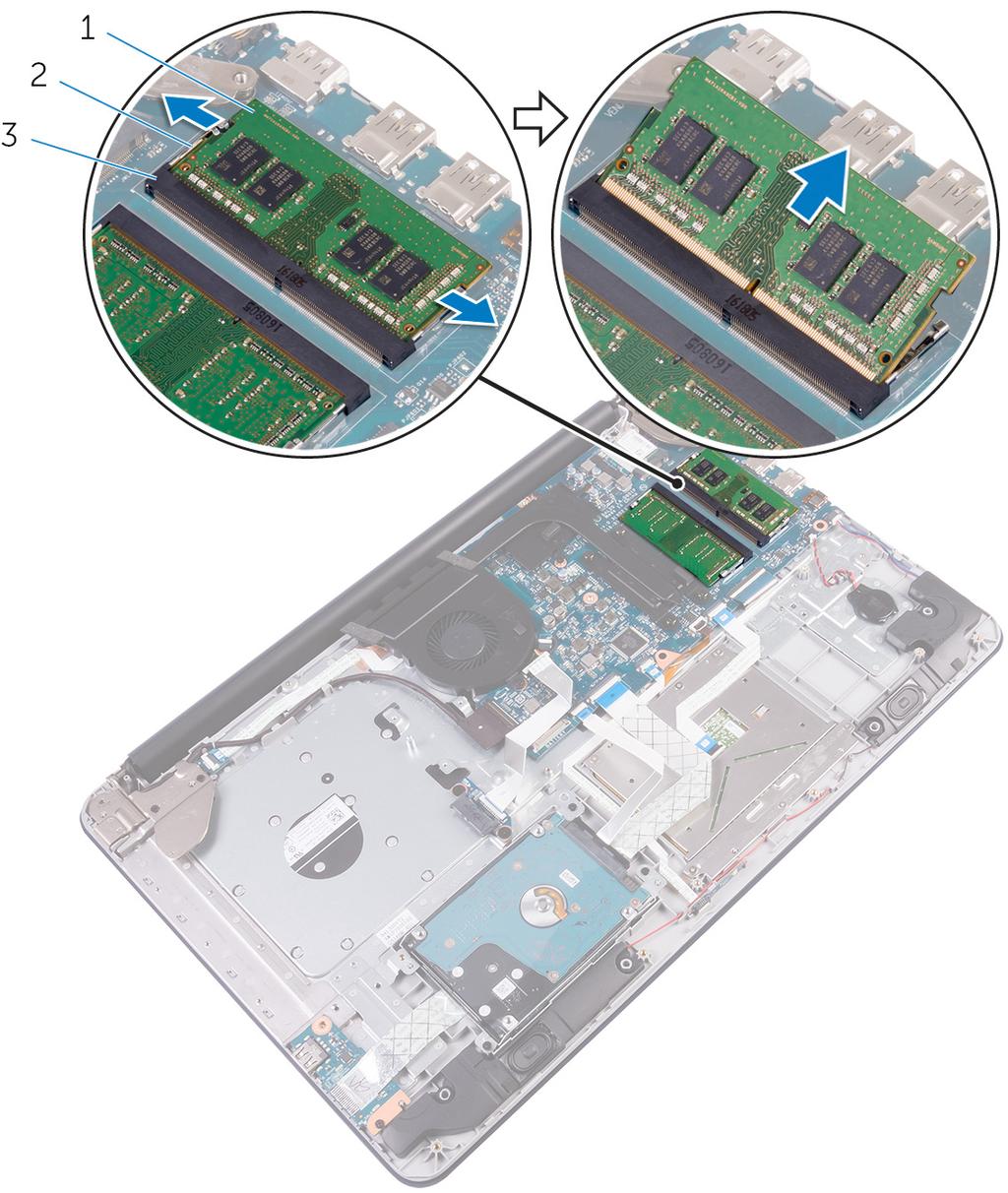

34 2 Przesuń i wyjmij moduł pamięci z gniazda. 1 moduł pamięci 2 zaciski mocujące (2) 3 gniazdo modułu pamięci 34

35 Instalowanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj wycięcie w module pamięci do wypustki w gnieździe. 35

36 2 Włóż moduł pamięci do gniazda pod kątem i dociśnij, aż zostanie osadzony. UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci i zainstaluj go ponownie. 1 moduł pamięci 2 gniazdo modułu pamięci 3 wycięcie 4 zaczep 36

37 Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 37

38 Wymontowywanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Wykręć śrubę mocującą wspornik karty sieci bezprzewodowej i kartę do płyty systemowej. 2 Wyjmij kartę sieci bezprzewodowej pod kątem. 3 Zdejmij wspornik z karty sieci bezprzewodowej. 4 Odłącz kable antenowe od karty sieci bezprzewodowej. 38

39 5 Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda kart sieci bezprzewodowej na płycie systemowej. 1 śruba M2x3 2 wspornik karty sieci bezprzewodowej 3 kable antenowe (2) 4 karta sieci bezprzewodowej 5 gniazdo karty sieci bezprzewodowej 39

40 Instalowanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura OSTRZEŻENIE: Aby uniknąć uszkodzenia kart sieci bezprzewodowej, nie należy umieszczać pod kartą żadnych kabli. 1 Dopasuj wycięcie na karcie sieci bezprzewodowej do zaczepu na gnieździe karty bezprzewodowej i wsuń kartę do gniazda. 2 Dopasuj otwór na śrubę w karcie sieci bezprzewodowej do otworu w płycie systemowej. 3 Podłącz kable antenowe do karty sieci bezprzewodowej. W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych w komputerze. Złącza na karcie sieci bezprzewodowej Kabel główny (biały trójkąt) Kabel pomocniczy (czarny trójkąt) Kolor kabla antenowego biały czarny 4 Scentruj otwór na śrubę we wsporniku karty sieci bezprzewodowej z otworem na śrubę w karcie sieci bezprzewodowej oraz w płycie systemowej. 40

41 5 Wkręć śrubę mocującą wspornik karty sieci bezprzewodowej i kartę do płyty systemowej. 1 gniazdo karty sieci bezprzewodowej 2 wycięcie 3 karta sieci bezprzewodowej 4 zaczep 5 kable antenowe 6 wspornik karty sieci bezprzewodowej 7 śruba M2x3 41

42 Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 42

43 Wymontowywanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu konfiguracyjnego systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed wyjęciem baterii pastylkowej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Odłącz kabel baterii pastylkowej od płyty systemowej. 43

44 2 Wyjmij baterię pastylkową z zestawu podparcia dłoni i klawiatury. 1 kabel baterii pastylkowej 2 bateria pastylkowa 3 zestaw podparcia dłoni i klawiatury 44

45 Instalowanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Przymocuj baterię pastylkową do zestawu podparcia dłoni i klawiatury. 2 Podłącz kabel baterii pastylkowej do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 45

46 Wymontowywanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Otwórz zatrzaski złączy i odłącz kabel dysku twardego i kabel płyty we/wy od płyty systemowej. 46

47 2 Otwórz zatrzask złącza i odłącz kabel tabliczki dotykowej. 1 kabel dysku twardego 2 zatrzask 3 zatrzask 4 kabel płyty we/wy 5 kabel tabliczki dotykowej 6 zatrzask 3 Wykręć śruby mocujące wspornik tabliczki dotykowej do zestawu podparcia dłoni i klawiatury. 4 Wykręć śruby mocujące tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 5 Delikatnie odklej taśmę, a następnie wyjmij tabliczkę dotykową z zestawu podparcia dłoni i klawiatury. 47

48 6 1 śruby M2x2 mm (4) 2 śruby M2x2 mm (3) 3 wspornik tabliczki dotykowej 4 zestaw podparcia dłoni i klawiatury 5 tabliczka dotykowa 6 taśma 48

49 Instalowanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Upewnij się, że tabliczka dotykowa jest dopasowana do prowadnic na zestawie podparciu dłoni i klawiatury, a odstęp po obu stronach tabliczki dotykowej jest taki sam. 1 Przyklej taśmę mocującą tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 2 Dopasuj otwory na śruby w tabliczce dotykowej do otworów w zestawie podparcia dłoni i klawiatury. 3 Wkręć śruby mocujące tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 4 Dopasuj otwory na śruby we wsporniku tabliczki dotykowej do otworów w zestawie podparcia dłoni i klawiatury. 5 Wkręć śruby mocujące wspornik tabliczki dotykowej do zestawu podparcia dłoni i klawiatury. 6 Podłącz kabel tabliczki dotykowej do złącza i zamknij zatrzask złącza, aby zamocować kabel. 7 Podłącz kabel dysku twardego i kabel płyty we/wy do odpowiednich złączy na płycie systemowej i zamknij zatrzaski złączy, aby zamocować kable. 49

50 Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 50

51 Wymontowywanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Odłącz kabel głośników od płyty systemowej. 2 Zanotuj sposób poprowadzenia kabla głośników i wyjmij kabel z prowadnic w zestawie podparcia dłoni i klawiatury. 51

52 3 Wyjmij głośniki razem z kablem z zestawu podparcia dłoni i klawiatury. 1 kabel głośników 2 głośniki (2) 3 zestaw podparcia dłoni i klawiatury 4 prowadnice 52

53 Instalowanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść głośniki w zestawie podparcia dłoni i klawiatury, dopasowując je do wypustek. 2 Umieść kabel głośników w prowadnicach w zestawie podparcia dłoni i klawiatury. 3 Podłącz kabel głośników do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 53

54 Wymontowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj dysk twardy. Procedura 1 Otwórz zatrzask złącza i odłącz kabel płyty we/wy od płyty systemowej. 2 Odklej kabel płyty we/wy od zestawu podparcia dłoni i klawiatury. 3 Wykręć śrubę mocującą płytę we/wy do zestawu podparcia dłoni i klawiatury. 54

55 4 Wyjmij płytę we/wy z zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel płyty we/wy 3 płyta we/wy 4 zestaw podparcia dłoni i klawiatury 5 śruba M2,5x5 mm 55

56 Instalowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwór na śrubę w płycie we/wy do otworu w zestawie podparcia dłoni i klawiatury. 2 Wkręć śrubę mocującą płytę we/wy do zestawu podparcia dłoni i klawiatury. 3 Przyklej kabel płyty we/wy do zestawu podparcia dłoni i klawiatury. 4 Podłącz kabel płyty we/wy do złącza płyty we/wy na płycie systemowej i naciśnij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj dysk twardy. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 56

57 Wymontowywanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Otwórz zatrzask złącza i odłącz kabel dysku twardego od płyty systemowej. 2 Otwórz zatrzask złącza i odłącz kabel płyty we/wy od płyty systemowej. 3 Odłącz kabel głośników od płyty systemowej. 57

58 4 Wyjmij kabel głośników z prowadnic i wyjmij prawy głośnik z zestawu podparcia dłoni i klawiatury. 1 kabel dysku twardego 2 zatrzask 3 zatrzask 4 kabel płyty we/wy 5 kabel głośników 6 głośnik 7 prowadnice 8 zestaw podparcia dłoni i klawiatury 5 Otwórz zatrzask złącza i odłącz kabel lampek stanu od płyty systemowej. 6 Wyjmij kabel płyty lampek stanu z zestawu podparcia dłoni i klawiatury. 58

59 7 Umieść płytę lampek stanu w szczelinie zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel płyty lampek stanu 3 płyta lampek stanu 4 zaczep 5 zestaw podparcia dłoni i klawiatury 59

60 Instalowanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść płytę lampek stanu pod kątem w zestawie podparcia dłoni i klawiatury i wciśnij ją na miejsce. 2 Przyklej kabel płyty lampek stanu do zestawu podparcia dłoni i klawiatury. 3 Podłącz kabel płyty lampek stanu do płyty systemowej i zamknij zatrzask, aby zamocować kabel. 4 Umieść kabel głośników w prowadnicach i umieść głośnik w zestawie podparcia dłoni i klawiatury. 5 Podłącz kabel głośników do złącza na płycie systemowej. 6 Podłącz kabel płyty we/wy do płyty systemowej i zamknij zatrzask, aby zamocować kabel. 7 Podłącz kabel dysku twardego do złącza na płycie systemowej i zamknij zatrzask złącza, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 60

61 Wymontowywanie zaślepki napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. Procedura 1 Otwórz zatrzask złącza i odłącz kabel od płyty złącza napędu dysków optycznych. 2 Wykręć śruby mocujące płytę złącza napędu dysków optycznych do zestawu podparcia dłoni i klawiatury. 61

62 3 Wyjmij płytę złącza napędu dysków optycznych z zestawu podparcia dłoni i klawiatury. 1 płyta złącza napędu dysków optycznych 2 śruby M2x2 mm (2) 3 zatrzask 4 kabel płyty złącza napędu dysków optycznych 62

63 Instalowanie zaślepki napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w płycie złącza napędu dysków optycznych do otworów w zestawie podparcia dłoni i klawiatury. 2 Wkręć śruby mocujące płytę złącza napędu dysków optycznych do zestawu podparcia dłoni i klawiatury. 3 Naciśnij zatrzask, aby podłączyć kabel płyty złącza napędu dysków optycznych do napędu dysków optycznych. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 63

64 Wymontowywanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. Procedura 1 Otwórz zatrzask złącza i odłącz kabel wyświetlacza. 2 Odklej taśmę mocującą kabel wyświetlacza do zestawu podparcia dłoni i klawiatury. 3 Zanotuj sposób poprowadzenia kabla wyświetlacza i wyjmij kabel z prowadnic. 64

65 4 Wykręć śruby mocujące zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel wyświetlacza 3 śruby M2,5x5 mm (4) 4 prowadnica kabla 5 zestaw podparcia dłoni i klawiatury 6 taśma 5 Zdejmij zawiasy wyświetlacza z zestawu podparcia dłoni i klawiatury. 65

66 6 Przesuń i wyjmij zestaw podparcia dłoni i klawiatury. 1 zestaw podparcia dłoni i klawiatury 2 zawiasy wyświetlacza (2) 66

67 Instalowanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Przesuń i umieść zestaw podparcia dłoni i klawiatury w zestawie wyświetlacza. 2 Dociśnij zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury, dopasowując go do wypustek. 3 Dopasuj otwory na śruby w zawiasach wyświetlacza do otworów w zestawie podparcia dłoni i klawiatury. 4 Wkręć śruby mocujące zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury. 5 Umieść kabel wyświetlacza w prowadnicach w zestawie podparcia dłoni i klawiatury. 6 Przyklej taśmę mocującą kabel wyświetlacza do zestawu podparcia dłoni i klawiatury. 7 Podłącz kabel wyświetlacza do płyty systemowej i zamknij zatrzask złącza, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj kartę sieci bezprzewodowej. 2 Zainstaluj akumulator. 67

68 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 68

69 Wymontowywanie zestawu płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. UWAGA: Przed odłączeniem kabli od płyty systemowej należy zanotować rozmieszczenie złączy, tak aby móc poprawnie podłączyć kable po wymianie płyty systemowej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj moduły pamięci. 6 Wymontuj zestaw wyświetlacza. 69

70 Procedura 1 Unieś zatrzaski złączy i odłącz kabel płyty złącza napędu dysków optycznych oraz kabel płyty lampek stanu od płyty systemowej. 70

71 2 Otwórz zatrzaski złączy i odłącz kabel dysku twardego i kabel płyty we/wy od płyty systemowej. 1 zatrzask 2 kabel płyty napędu dysków optycznych 3 zatrzask 4 zatrzask 5 kabel płyty lampek stanu 6 kabel płyty we/wy 7 kabel dysku twardego 8 zatrzask 3 Unieś zatrzaski złączy i odłącz kabel tabliczki dotykowej od płyty systemowej. 4 Otwórz zatrzask złącza i odłącz kabel klawiatury od płyty systemowej. 71

72 5 Odłącz kabel baterii pastylkowej i kabel głośników od płyty systemowej. 1 kabel tabliczki dotykowej 2 zatrzask 3 płyta systemowa 4 zatrzask 5 kabel klawiatury 6 kabel głośników 7 kabel baterii pastylkowej 6 Wykręć śruby mocujące zestaw płyty systemowej do zestawu podparcia dłoni i klawiatury. 7 Ostrożnie unieś zestaw płyty systemowej, zaczynając od wewnętrznej krawędzi, i uwolnij go z zestawu podparcia dłoni i klawiatury. 72

73 8 Odwróć zestaw płyty systemowej. 1 śruby M2x3 (3) 2 płyta systemowa 3 zestaw podparcia dłoni i klawiatury 9 Odłącz kabel gniazda zasilacza od płyty systemowej. 4 śruba M2,5x5 (1) 10 Podnieś zatrzask i odłącz kabel zasilania od płyty systemowej. 73

74 11 Odklej kabel przycisku zasilania od tylnej części zestawu radiatora. 1 płyta systemowa 2 zestaw radiatora 3 zatrzask 4 kabel przycisku zasilania 5 kabel gniazda zasilacza 12 Wymontuj zestaw radiatora. 74

75 Instalowanie zestawu płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. Procedura OSTRZEŻENIE: Aby uniknąć uszkodzenia płyty systemowej, sprawdź, czy nie ma pod nią żadnych kabli. 1 Zainstaluj zestaw radiatora. 2 Podłącz kabel gniazda zasilacza do płyty systemowej. 3 Podłącz kabel przycisku zasilania do złącza na płycie systemowej i naciśnij zatrzask złącza, aby zamocować kabel. 4 Odwróć zestaw płyty systemowej. 5 Wsuń porty zestawu płyty systemowej do szczelin w zestawie podparcia dłoni i klawiatury. 6 Dopasuj otwory na śruby w zestawie płyty systemowej do otworów w zestawie podparcia dłoni i klawiatury. 75

76 7 Wkręć śruby mocujące zestaw płyty systemowej do zestawu podparcia dłoni i klawiatury. 8 Podłącz kabel baterii pastylkowej i kabel głośników do płyty systemowej. 9 Podłącz kabel klawiatury, kabel tabliczki dotykowej, kabel dysku twardego, kabel płyty we/wy i kable płyty złącza napędu dysków optycznych do odpowiednich złączy i naciśnij zatrzaski, aby zamocować kable. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj moduły pamięci. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 6 Zainstaluj napęd dysków optycznych. 76

77 Wymontowywanie zestawu radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Radiator może się silnie nagrzewać podczas pracy komputera. Przed dotknięciem radiatora należy zaczekać aż wystarczająco ostygnie. OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj zestaw płyty systemowej. Procedura UWAGA: Połóż płytę systemową na czystej, płaskiej powierzchni. 1 Odłącz kabel wentylatora od płyty systemowej. 77

78 2 W kolejności wskazanej na zestawie radiatora poluzuj śruby mocujące zestaw radiatora do płyty systemowej. 3 Wykręć śruby mocujące zestaw zestaw radiatora do płyty systemowej. 4 Zdejmij zestaw radiatora z płyty systemowej. 1 zestaw radiatora 2 śruby M2x3 (3) 3 płyta systemowa 4 śruby mocujące (4) 5 kabel wentylatora 78

79 Instalowanie zestawu radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty systemowej i procesora. UWAGA: W przypadku instalowana wcześniej używanej płyty systemowej i tego samego wentylatora można ponownie wykorzystać tę samą pastę termoprzewodzącą. W przypadku wymiany płyty systemowej lub wentylatora na nowy należy użyć podkładki termoprzewodzącej dostarczonej w zestawie, aby zapewnić właściwe odprowadzanie ciepła. Procedura 1 Dopasuj otwory na śruby w zestawie radiatora do otworów w płycie systemowej. 2 Wkręć śruby mocujące zestaw radiatora do płyty systemowej. 3 W kolejności wskazanej na zestawie radiatora dokręć śruby mocujące zestaw radiatora do płyty systemowej. 4 Podłącz kabel wentylatora do złącza na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 79

80 Wymontowywanie płyty przycisku zasilania PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj zestaw wyświetlacza. Procedura 1 Otwórz zatrzask złącza i odłącz kabel płyty przycisku zasilania od zestawu podparcia dłoni i klawiatury. 2 Wykręć śrubę mocującą płytę przycisku zasilania do zestawu podparcia dłoni i klawiatury. 3 Odklej taśmę mocującą płytę przycisku zasilania do zestawu podparcia dłoni i klawiatury. 80

81 4 Wyjmij płytę przycisku zasilania z zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel płyty przycisku zasilania 3 śruba M2x3 mm 4 taśma 5 płyta przycisku zasilania 6 zestaw podparcia dłoni i klawiatury 81

82 Instalowanie płyty przycisku zasilania PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść płytę przycisku zasilania w zestawie podparcia dłoni i klawiatury, a następnie dopasuj otwór na śrubę w płycie przycisku zasilania do otworu w zestawie podparcia dłoni i klawiatury. 2 Przyklej taśmę mocującą płytę przycisku zasilania do zestawu podparcia dłoni i klawiatury. 3 Wkręć śrubę mocującą płytę przycisku zasilania do zestawu podparcia dłoni i klawiatury. 4 Podłącz kabel płyty przycisku zasilania do płyty przycisku zasilania i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 82

83 Wymontowywanie gniazda zasilacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj moduły pamięci. 6 Wymontuj zestaw radiatora. 7 Wymontuj zestaw płyty systemowej. Procedura 1 Zanotuj sposób poprowadzenia kabla gniazda zasilacza, a następnie wyjmij kabel z prowadnic w zestawie podparcia dłoni i klawiatury. 2 Wykręć śrubę mocującą gniazdo zasilacza do zestawu podparcia dłoni i klawiatury. 83

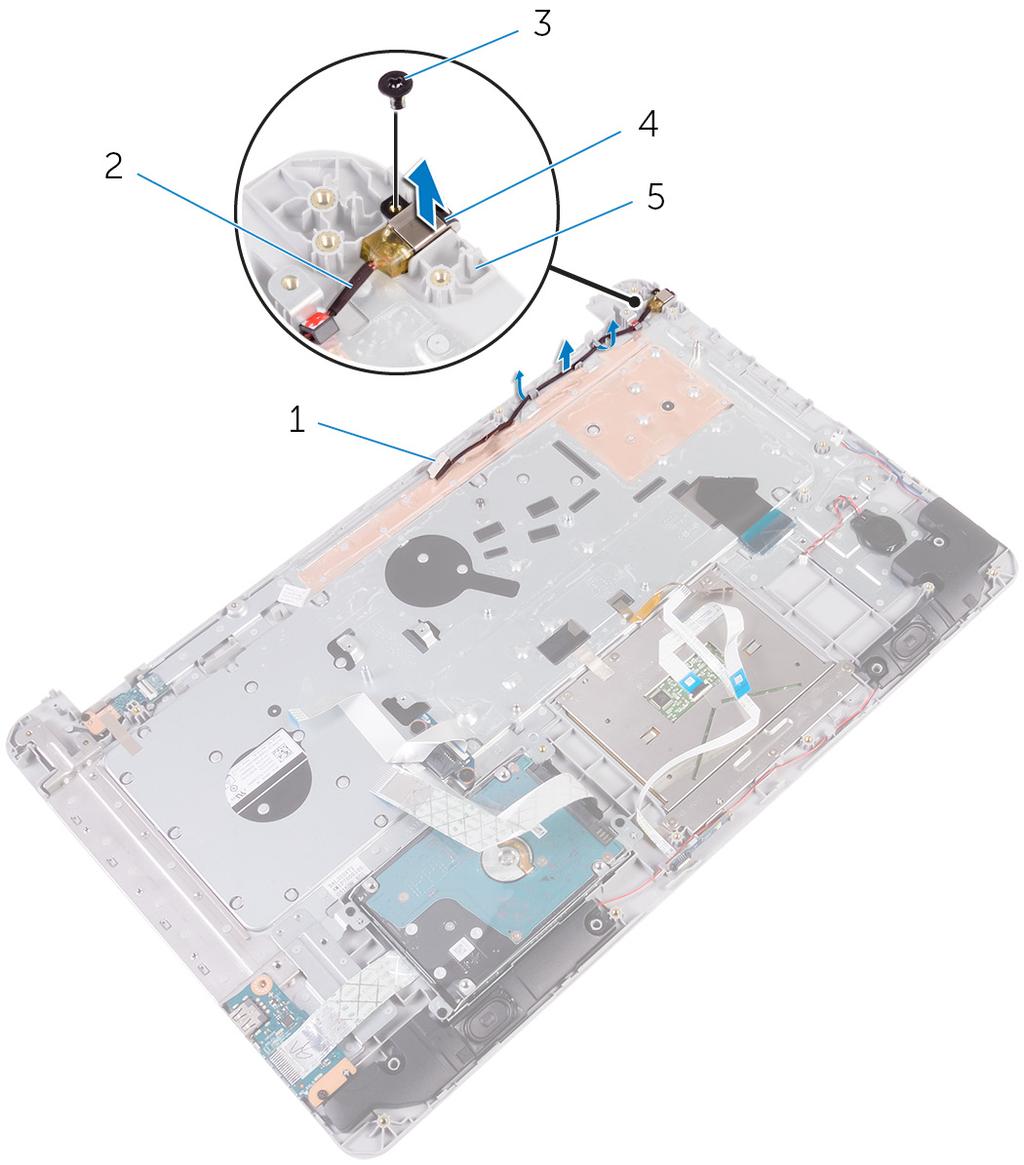

84 3 Wyjmij gniazdo zasilacza razem z kablem z zestawu podparcia dłoni i klawiatury. 1 prowadnica kabla 2 kabel gniazda zasilacza 3 śruba M2x3 mm 4 gniazdo zasilacza 5 zestaw podparcia dłoni i klawiatury 84

85 Instalowanie gniazda zasilacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wsuń gniazdo zasilacza do wnęki w zestawie podparcia dłoni i klawiatury. 2 Wkręć śrubę mocującą gniazdo zasilacza do zestawu podparcia dłoni i klawiatury. 3 Umieść kabel gniazda zasilacza w prowadnicach w zestawie podparcia dłoni i klawiatury. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj zestaw radiatora. 3 Zainstaluj moduły pamięci. 4 Zainstaluj kartę sieci bezprzewodowej. 5 Zainstaluj akumulator. 6 Zainstaluj pokrywę dolną. 7 Zainstaluj napęd dysków optycznych. 85

86 Wymontowywanie zestawu podparcia dłoni i klawiatury PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj moduły pamięci. 6 Wymontuj dysk twardy. 7 Wymontuj płytę we/wy. 8 Wymontuj zestaw radiatora. 9 Wymontuj zestaw wyświetlacza. 10 Wymontuj gniazdo zasilacza. 11 Wymontuj płytę przycisku zasilania. 12 Wymontuj głośniki. 13 Wymontuj tabliczkę dotykową. 14 Wymontuj baterię pastylkową. 15 Wymontuj zestaw płyty systemowej. 16 Wymontuj płytę lampek stanu. 17 Wymontuj przejściówkę napędu dysków optycznych. 86

87 Procedura Po wykonaniu czynności wstępnych pozostanie zestaw podparcia dłoni i klawiatury. 1 zestaw podparcia dłoni i klawiatury 87

88 Instalowanie zestawu podparcia dłoni i klawiatury PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura Połóż zestaw podparcia dłoni i klawiatury na płaskiej powierzchni. Po wykonaniu procedury 1 Zainstaluj przejściówkę napędu dysków optycznych. 2 Zainstaluj płytę lampek stanu. 3 Zainstaluj zestaw płyty systemowej. 4 Zainstaluj baterię pastylkową. 5 Zainstaluj tabliczkę dotykową. 6 Zainstaluj głośniki. 7 Zainstaluj płytę przycisku zasilania. 8 Zainstaluj gniazdo zasilacza. 9 Zainstaluj zestaw wyświetlacza. 10 Zainstaluj zestaw radiatora. 11 Zainstaluj płytę we/wy. 12 Zainstaluj dysk twardy. 13 Zainstaluj moduły pamięci. 88

89 14 Zainstaluj kartę sieci bezprzewodowej. 15 Zainstaluj akumulator. 16 Zainstaluj pokrywę dolną. 17 Zainstaluj napęd dysków optycznych. 89

90 Wymontowywanie osłony wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. Procedura 1 Rysikiem z tworzywa sztucznego delikatnie podważ osłonę wyświetlacza. 90

91 2 Zdejmij osłonę wyświetlacza z pokrywy wyświetlacza. 1 osłona wyświetlacza 2 pokrywa wyświetlacza 3 rysik z tworzywa sztucznego 91

92 Instalowanie osłony wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. Dopasuj osłonę wyświetlacza do pokrywy tylnej wyświetlacza i delikatnie wciśnij na miejsce. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj kartę sieci bezprzewodowej. 3 Zainstaluj akumulator. 4 Zainstaluj pokrywę dolną. 5 Zainstaluj napęd dysków optycznych. 92

93 Wymontowywanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. 6 Wymontuj osłonę wyświetlacza. Procedura 1 Wykręć śruby mocujące panel wyświetlacza do pokrywy wyświetlacza. 93

94 2 Ostrożnie zdejmij panel wyświetlacza i odwróć go. 1 pokrywa wyświetlacza 2 panel wyświetlacza 3 śruby M2x3 mm (4) 3 Delikatnie odklej taśmę, a następnie otwórz zatrzask i odłącz kabel wyświetlacza od złącza kabla wyświetlacza. 94

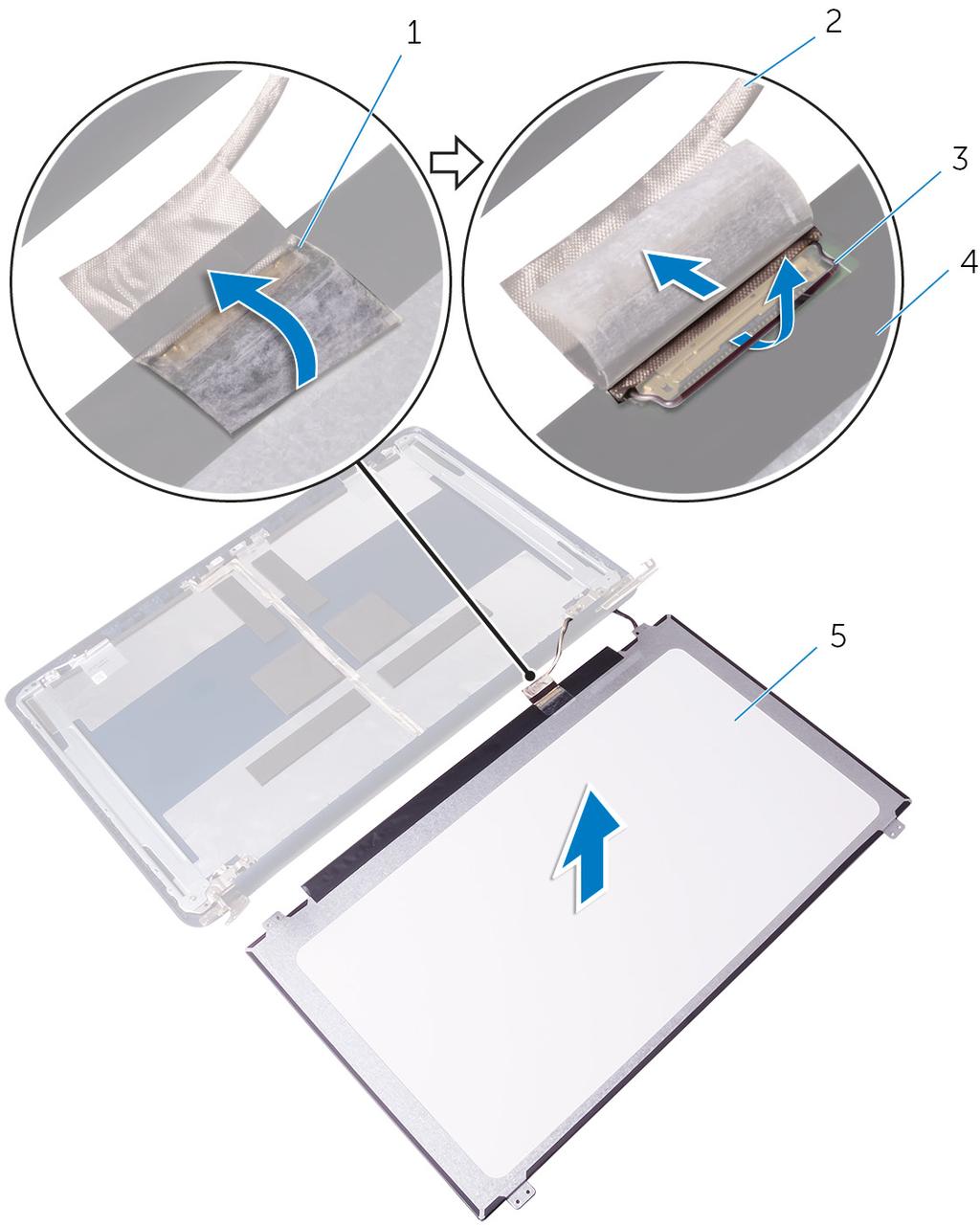

95 4 Unieś panel wyświetlacza i wyjmij go z pokrywy. 1 taśma 2 kabel wyświetlacza 3 zatrzask 4 pokrywa wyświetlacza 5 panel wyświetlacza 95

96 Instalowanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Podłącz kabel wyświetlacza do złącza kabla wyświetlacza i naciśnij zatrzask złącza, aby zamocować kabel. 2 Przymocuj taśmę do złącza kabla wyświetlacza. 3 Delikatnie umieść panel wyświetlacza w pokrywie wyświetlacza i dopasuj otwory na śruby w panelu wyświetlacza do otworów w pokrywie wyświetlacza. 4 Wkręć śruby mocujące panel wyświetlacza do pokrywy wyświetlacza. Po wykonaniu procedury 1 Zainstaluj osłonę wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 6 Zainstaluj napęd dysków optycznych. 96

97 Wymontowywanie zawiasów wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. 6 Wymontuj osłonę wyświetlacza. 7 Wymontuj panel wyświetlacza. Procedura 1 Wykręć śruby mocujące zawiasy wyświetlacza do panelu wyświetlacza. 97

98 2 Zdejmij zawiasy wyświetlacza z panelu wyświetlacza. 1 śruby M2x3 mm (2) 2 zawiasy wyświetlacza (2) 3 śruby M2,5x4 mm (8) 4 panel wyświetlacza 98

99 Instalowanie zawiasów wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Dopasuj otwory na śruby w zawiasach wyświetlacza do otworów w panelu wyświetlacza. 2 Wkręć śruby mocujące zawiasy wyświetlacza do panelu wyświetlacza. Po wykonaniu procedury 1 Zainstaluj panel wyświetlacza. 2 Zainstaluj osłonę wyświetlacza. 3 Zainstaluj zestaw wyświetlacza. 4 Zainstaluj kartę sieci bezprzewodowej. 5 Zainstaluj akumulator. 6 Zainstaluj pokrywę dolną. 7 Zainstaluj napęd dysków optycznych. 99

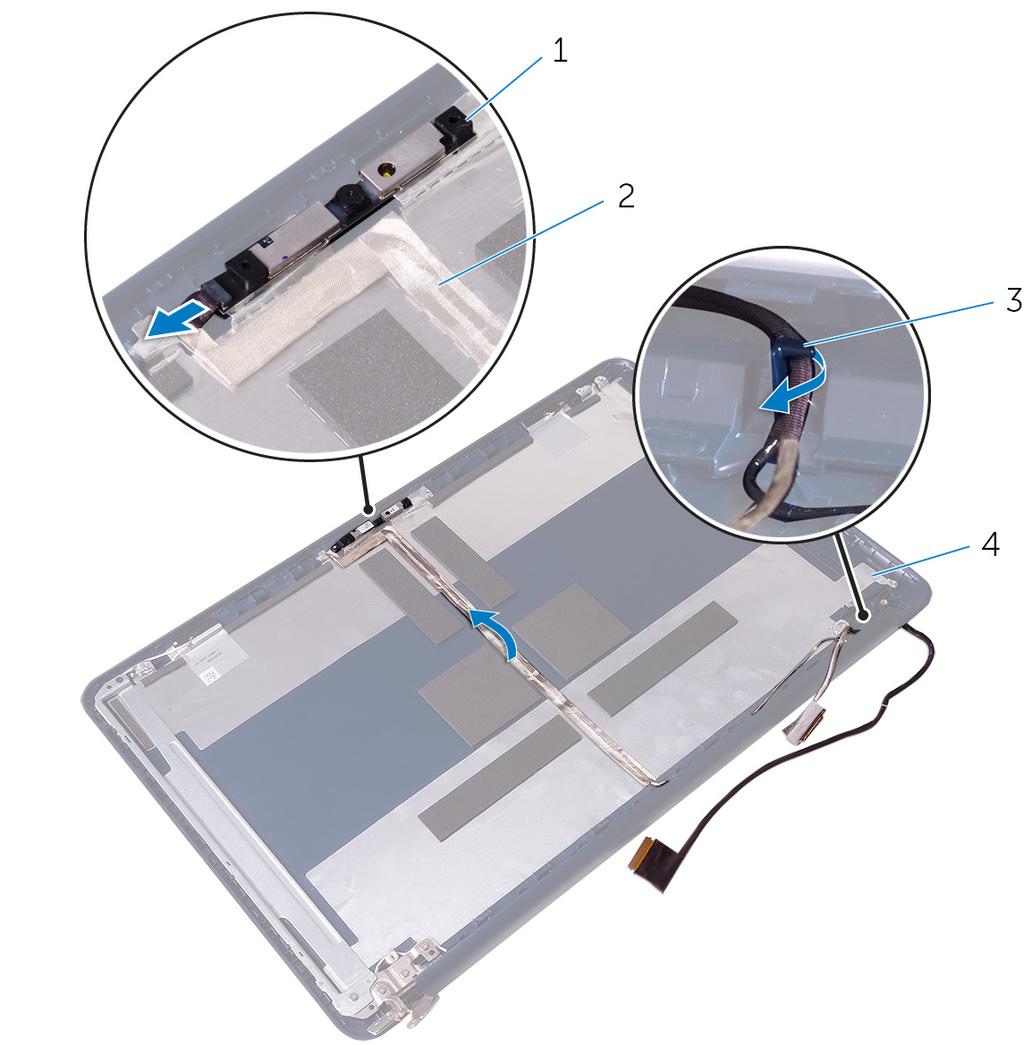

100 Wymontowywanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. 6 Wymontuj osłonę wyświetlacza. Procedura 1 Odłącz przewód kamery od modułu kamery. 100

101 2 Rysikiem z tworzywa sztucznego delikatnie podważ kamerę i wyjmij ją z pokrywy tylnej wyświetlacza. 1 kabel kamery 2 kamera 3 rysik z tworzywa sztucznego 4 pokrywa wyświetlacza 101

102 Instalowanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Za pomocą wypustki prowadzącej przyklej kamerę do pokrywy wyświetlacza. 2 Podłącz kabel kamery do złącza kamery. Po wykonaniu procedury 1 Zainstaluj osłonę wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 6 Zainstaluj napęd dysków optycznych. 102

103 Wymontowywanie kabla wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Niniejszy rozdział ma zastosowanie tylko do komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. 6 Wymontuj osłonę wyświetlacza. 7 Wymontuj panel wyświetlacza. Procedura 1 Wykręć śruby mocujące prawy zawias wyświetlacza do panelu wyświetlacza. 103

104 2 Zdejmij zawiasy wyświetlacza z panelu wyświetlacza. 1 śruba M2x3 mm 2 zawias wyświetlacza 3 śruby M2,5x4 mm (4) 4 pokrywa wyświetlacza 3 Odłącz przewód kamery od modułu kamery. 4 Odklej kabel wyświetlacza od pokrywy tylnej wyświetlacza. 104

105 5 Zanotuj sposób poprowadzenia kabla wyświetlacza i wyjmij kabel z prowadnic w pokrywie wyświetlacza. 1 kamera 2 kabel kamery 3 prowadnice 4 pokrywa wyświetlacza 105

106 Instalowanie kabla wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść kabel wyświetlacza w prowadnicach w pokrywie wyświetlacza. 2 Przyklej kabel kamery do pokrywy wyświetlacza. 3 Podłącz kabel kamery do modułu kamery. 4 Dopasuj otwory na śruby w prawym zawiasie wyświetlacza do otworów w panelu wyświetlacza. 5 Wkręć śruby mocujące zawiasy wyświetlacza do panelu wyświetlacza. Po wykonaniu procedury 1 Zainstaluj panel wyświetlacza. 2 Zainstaluj osłonę wyświetlacza. 3 Zainstaluj zestaw wyświetlacza. 4 Zainstaluj kartę sieci bezprzewodowej. 5 Zainstaluj akumulator. 6 Zainstaluj pokrywę dolną. 7 Zainstaluj napęd dysków optycznych. 106

107 Wymontowywanie zestawu pokrywy wyświetlacza i anteny PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury UWAGA: Te instrukcje dotyczą wyłącznie komputerów przenośnych bez ekranu dotykowego. 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj akumulator. 4 Wymontuj kartę sieci bezprzewodowej. 5 Wymontuj zestaw wyświetlacza. 6 Wymontuj osłonę wyświetlacza. 7 Wymontuj panel wyświetlacza. 8 Wymontuj zawiasy wyświetlacza. 9 Wymontuj kamerę. 10 Wymontuj kabel wyświetlacza. Procedura Po wykonaniu czynności wstępnych pozostanie zestaw pokrywy wyświetlacza i anteny. 107

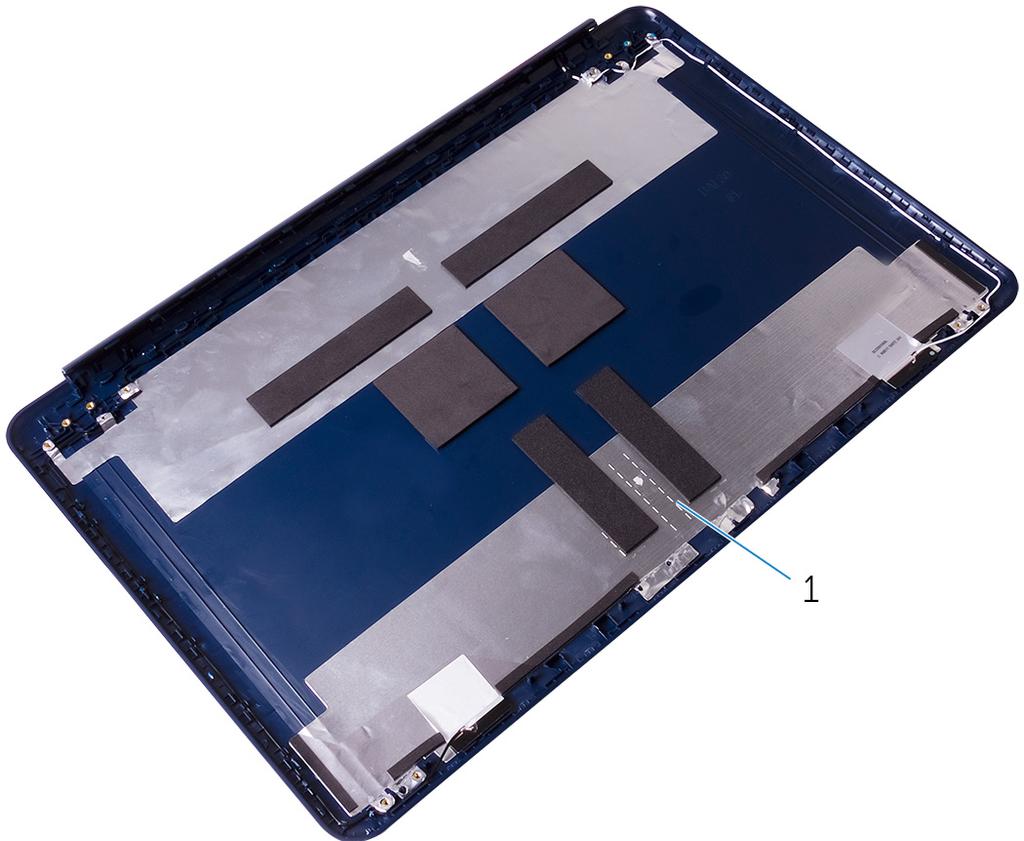

108 1 zestaw pokrywy wyświetlacza i anteny 108
