1 Jarosław Kuchta Instrukcja do laboratorium Administrowanie Systemami Komputerowymi Wprowadzenie Usługi DNS i DHCP Niniejsze ćwiczenie przygotowuje do zainstalowania usługi wirtualnej sieci prywatnej (VPN). Schemat konfiguracji środowiska jest przedstawiony na rys. 1. Internet klient XPx x.101 DCx kontroler domeny x.102 VPNx serwer VPN x.152 Rys. 1. Schemat konfiguracji środowiska laboratoryjnego Dla realizacji ćwiczenia będziemy potrzebować dwóch maszyn wirtualnych Windows Server Rolę klienta będzie pełnić maszyna wirtualna z Windows XP umieszczona na drugim komputerze. Numer x jest nadawany dowolnie, ważne aby był taki sam w całym ćwiczeniu. 1

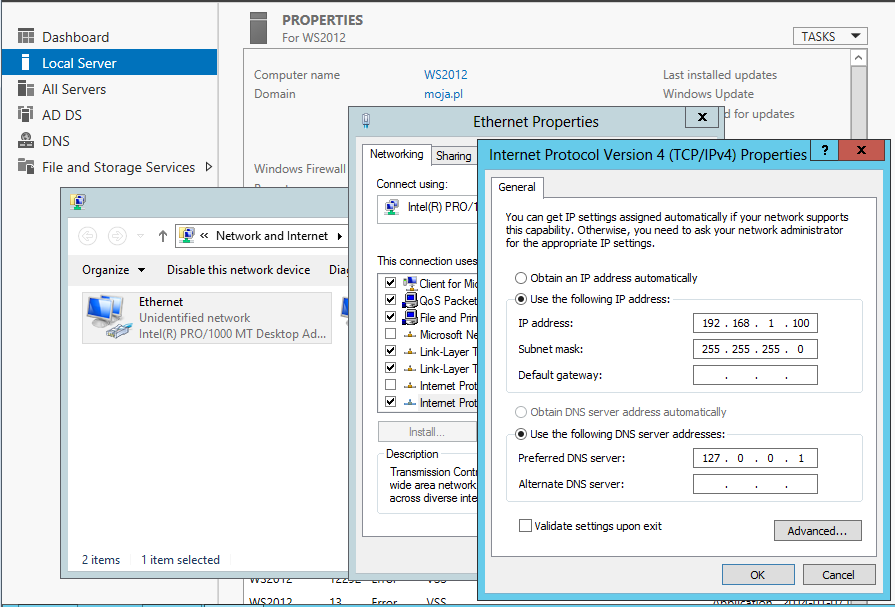

2 1. Konfiguracja DNS na kontrolerze domeny (DC) 1.1. Konfiguracja kontrolera domeny 1. Uruchom maszynę wirtualną Windows Server 2012 skonfigurowaną na kontroler domeny z ćwiczenia nr 5. Jeśli nie masz takiej maszyny, to ją utwórz i skonfiguruj na kontroler domeny posługując się instrukcją do ćwiczenia nr Poprzez właściwości lokalnego serwera tej maszyny otwórz panel połączeń sieciowych. 3. Wejdź we właściwości połączenia lokalnego i otwórz właściwości protokołu IPv4. Ustal adres IP karty sieciowej na x.100, maskę podsieci na a DNS na Poprzez panel biblioteki tej maszyny otwórz System, a następnie poprzez odnośnik Zaawansowane ustawienia systemu otwórz okno Właściwości systemu i przejdź do zakładki Nazwa komputera. 2

3 5. Zmień nazwę komputera na DCx. Zignoruj ostrzeżenie. Po tej zmianie restartuj system. 6. Poprzez Menedżer serwera pokaż informacje o komputerze Tymczasowe podłączenie klienta XP 1. Na tym samym komputerze otwórz maszynę XP utworzoną w poprzednim ćwiczeniu. Jeśli nie masz takiej maszyny, to ją zainstaluj. 2. Poprzez Panel sterowania otwórz Połączenia sieciowe i ustal adres IPv4 karty sieciowej (analogicznie jak w poprzednim zadaniu) na x.200. Ustaw serwer DNS na x

4 3. Uruchom wiersz polecenia (cmd) i poprzez komendę ping x.100 wykaż połączenie z kontrolerem domeny DCx. Jeśli nie możesz uzyskać takiego połączenia to: 1. Upewnij się, że wirtualne karty sieciowe w obu maszynach (XP i DCx) są ustawione na tryb sieci wewnętrznej. 4

5 2. Jeśli jeszcze nie masz połączenia, to poprzez panel sterowania oraz Centrum sieci i udostępniania upewnij się, że sieć w kontrolerze domeny pracuje w trybie sieci prywatnej (z udostępnianiem plików). 3. Sprawdź poprawność wszystkich ustawień. 2. Ustawienie serwera DNS na kontrolerze domeny 1. Na kontrolerze domeny DCx otwórz narzędzia dla roli serwera DNS, strefy wyszukiwania do przodu i odnajdź strefę właściwą dla swojej domeny. 2. Otwórz jej właściwości i włącz zezwolenie na transfery stref. 3. Poprzez wiersz polecenia na DCx wywołaj shell nslookup. Powinieneś otrzymać adres lokalnego serwera ( ::1 ), ale z nieznaną nazwą serwera. 4. Podaj polecenie ls xxxx, gdzie xxxx jest twoją nazwą domeny. Powinieneś zobaczyć rekordy zapisane w tej domenie. 5

6 5. Wejdź ponownie w narzędzia roli serwera DNS. Wejdź w Strefy wyszukiwania wstecznego i otwórz kreatora nowej strefy. 6. Wybierz typ strefy: Strefa podstawowa. 7. Wybierz zakres replikacji strefy usługi Active Directory: Do wszystkich serwerów DNS w tym lesie. 6

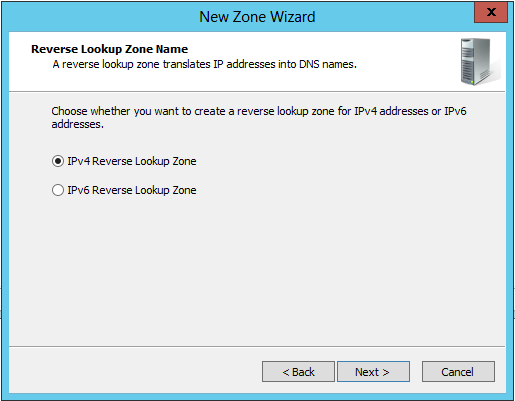

7 8. Wybierz Strefa wyszukiwania wstecznego IPv4. 9. Wpisz identyfikator sieci w zwykłej kolejności (nieodwrócony). 7

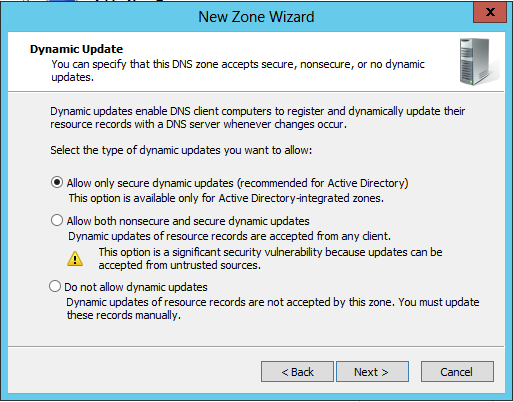

8 10. Przy aktualizacji dynamicznej wybierz Zezwalaj tylko na zabezpieczone aktualizacje dynamiczne. 11. Zakończ pracę kreatora nowych stref. 8

9 12. W roli serwera DNS wybierz nowoutworzoną strefę wyszukiwania wstecznego i dodaj nowy rekord PTR. 9

10 13. Poprzez przycisk przeglądaj wyszukaj kontroler domeny. 14. We właściwościach połączenia lokalnego wyłącz protokół IPv Na maszynie XP wejdź w wiersz polecenia i również otwórz shell nslookup. Powinieneś otrzymać adres serwera x.100 z nazwą kontrolera domeny, który jest jednocześnie serwerem DNS. 3. Konfiguracja DNS na maszynie pośredniczącej (VPN) 3.1. Przygotowanie maszyny VPNx Dla potrzeby niniejszego ćwiczenia będziemy potrzebowali serwera DNS pośredniczącego między domeną a klientami zewnętrznymi. Zainstalujemy go na maszynie VPNx. Przy istniejącym kontrolerze domeny na maszynie VPNx (a z taką sytuacją możemy mieć do czynienia przy klonowaniu maszyn) odłączenie komputera od domeny wymaga zniszczenia domeny (patrz poniżej). Jeśli masz maszynę VPNx, która nie była jeszcze kontrolerem domeny, choć należała do domeny, to możesz ją odłączyć poprzez panel sterowania, aplikację serwerową System i odnośnik Zaawansowane właściwości systemu. Jeśli masz maszynę, która nie miała zainstalowanej roli serwera DNS, to musisz ją dodać w zwykły sposób. 10

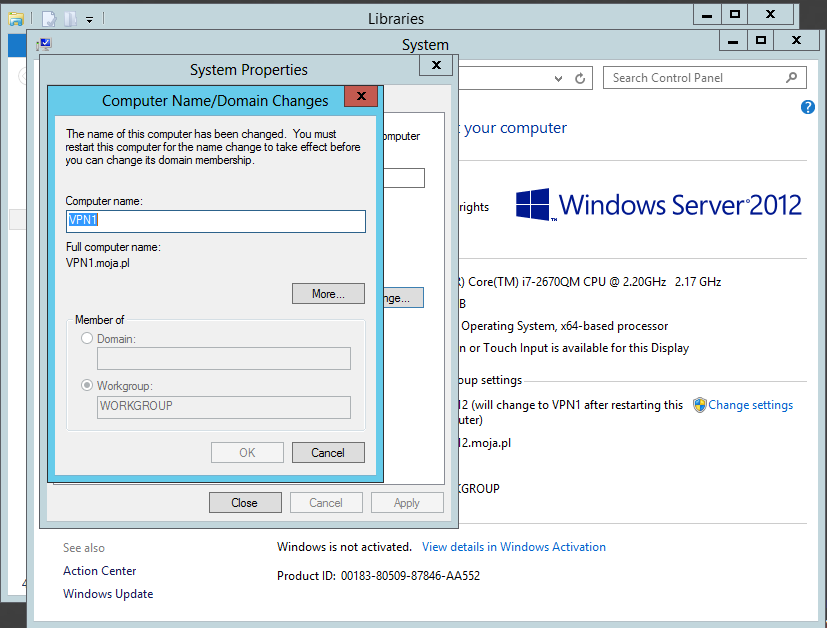

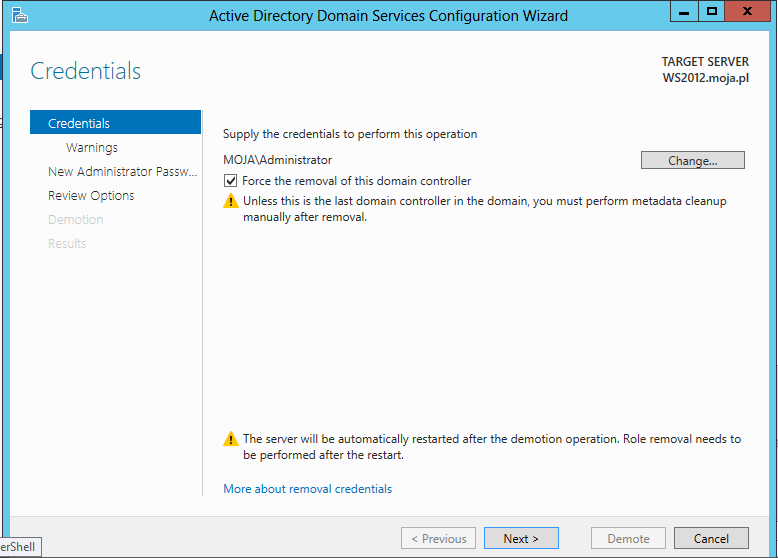

11 3.2. Usunięcie roli kontrolera AD Przy usuwaniu roli kontrolera AD z maszyny VPNx konieczna będzie operacja odwrotna do promocji AD. W odpowiednim momencie wybierz odnośnik "Demote the domain controller". Uwaga: zniszczenie domeny wymaga uprawnień administratora. Jeśli jesteś zalogowany na domenie jako inny użytkownik, to musisz zmienić uprawnienia. Wybierz wymuszenie usunięcia kontrolera domeny i przejdź dalej. 11

12 W kolejnym oknie potwierdź usuwanie kontrolera. Podaj (i zapamiętaj!) hasło administratora lokalnego. Wreszcie zatwierdź usunięcie kontrolera domeny. Po restarcie maszyny zaloguj się podając ustalone hasło. 12

13 Wejdź w zarządzanie rolami i dokończ usuwanie roli Active Directory. Ponownie zrestartuj maszynę VPNx Zmiana nazwy komputera na maszynie VPNx Komputer na maszynie VPNx musi mieć inną nazwę niż na DCx. Ustal nową nazwę przez właściwości komputera i zrestartuj maszynę Ustawienie adresu IP W sposób analogiczny jak w zadaniu 1.1. ustaw właściwości protokołu IPv4 połączenia lokalnego. Tym razem ustaw adres x

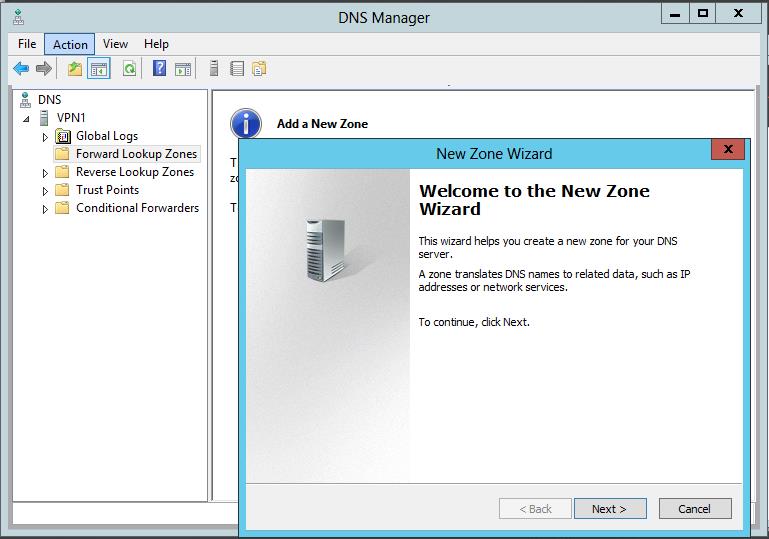

14 3.5. Ustawienie serwera DNS na VPNx Na drugim serwerze konfigurujemy DNS analogicznie, jak na pierwszym kierując się poniższymi wskazówkami: 1. Z przystawki administracyjnej DNS wybierz Strefy rozwiązywania do przodu i z menu lokalnego wybierz Nowa strefa. Pojawi się kreator nowej strefy. 2. Wybierz strefę podstawową i przejdź dalej. 3. Podaj nazwę strefy dla klientów, np. acme.xxxx (gdzie xxxx jest nazwą domeny z kontrolera DCx) 14

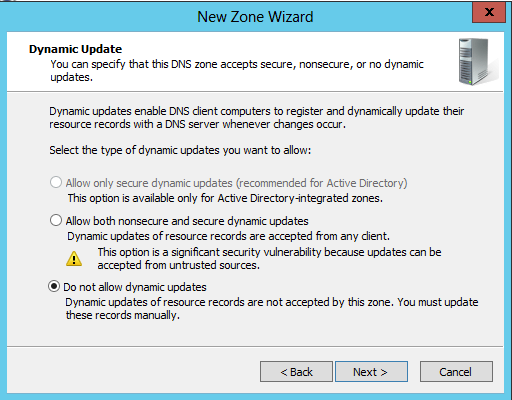

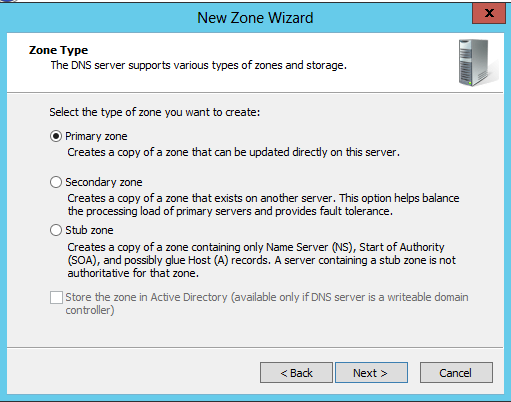

15 4. Utwórz nowy plik danych DNS. 5. Nie zezwalaj na dynamiczną aktualizację danych DNS. 15

16 6. Zakończ konfigurację serwera 7. Teraz w przystawce DNS wybierz nowoutworzoną strefę. Z menu lokalnego wybierz Nowy host (A lub AAAA). Podaj nazwę serwera VPNx i jego adres IP. 16

17 8. Zaktualizuj rekordy NS. W tym celu w przystawce DNS wybierz nowoutworzoną strefę. Z menu lokalnego wybierz Właściwości. Wybierz zakładkę serwery nazw. Kliknij przycisk Edytuj. 9. Rozwiąż nazwy serwera. Kliknij przycisk Rozpoznaj. Powinny pojawić się adresy IP maszyny VPNx. 17

18 10. Analogicznie jak w zadaniu 1.3 dodaj strefę rozwiązywania wstecznego. Tym razem podaj adres IP (pierwsze trzy segmenty) komputera VPNx. 18

19 11. Utwórz rekord PTR dla serwera VPNx w strefie wyszukiwania wstecznego. 12. Zezwól na transfer obu stref (wyszukiwania do przodu i wyszukiwania wstecz) do dowolnego serwera. 19

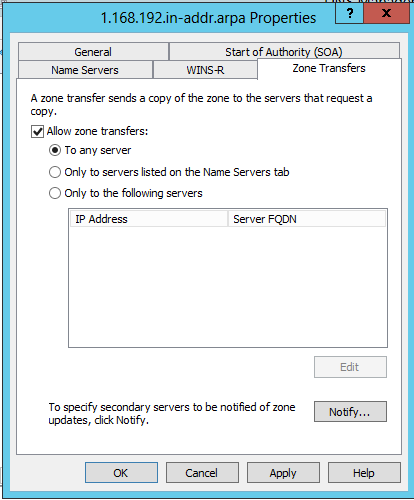

20 13. Przez nslookup pokaż rekordy DNS ze strefy acme.xxxx Podłączenie klienta XP do serwera DNS na VPN Podłącz klienta na maszynie XP do serwera DNS na VPNx. Zaloguj się lokalnie do maszyny XP. Wykonaj te same zadania co w punkcie 1.2. Tym razem ustaw adres XP na x.200, a serwer DNS na x.152. Poprzez nslookup pokaż rekordy ze strefy acme.xxxx. Powinieneś otrzymać takie same dane, co na maszynie VPNx. 4. Połączenie serwerów DNS z DCx oraz VPNx Połączenie maszyn 1. Zatrzymaj maszynę VPNx. 2. Dodaj drugą wirtualną kartę sieciową do maszyny VPNx. Ustaw ją na tryb sieci wewnętrznej z inną nazwą niż pierwsza karta sieciowa (służąca do połączenia z klientem XP). 3. Włącz maszynę VPNx. 4. Ustaw adres IP dla tej nowej karty na x.102 oraz DNS na x W "poprzedniej" karcie też ustaw serwer DNS na x

21 6. Spróbuj nslookup. Serwer DNS ping nie będzie jeszcze odpowiadał. 7. Ustaw kartę sieciową maszyny DCx na tryb sieci wewnętrznej z taką samą nazwą jak VPNx. 8. Poprzez ping x.101 z maszyny VPNx pokaż połączenie między VPNx a DCx. 9. Poprzez ping x.101 i x.102 z XP pokaż, że klient jest odseparowany od sieci wewnętrznej, a jednocześnie poprzez ping x.152, że jest połączony z komputerem VPNx (jego kartą zewnętrzną) Transfer strefy DNS z DCx na VPNx. 1. Wpisz do właściwości protokołu IPv4 ostatnio dodanej karty adres serwera pomocniczego DNS jako x.101. Spróbuj jeszcze raz nslookup, ale i tak serwer domyślny się nie odezwie. 2. Utwórz strefę pomocniczą przeglądania w przód na serwerze VPNx, która będzie zawierała kopię danych z serwera DCx. 21

22 3. Podaj nazwę strefy taką samą, jak nazwa domeny z DCx. 22

23 4. Kliknij na pole do dodawania adresu IP lub nazwy DNS. 5. Wpisz w to pole nazwę domeny z DCx, a powinien się pojawić adres nadrzędnego serwera DNS jako x.101. Poczekaj chwilę na skopiowanie strefy. Ewentualny nieprawidłowy adres IPv6 możesz skasować. 6. Zakończ pracę kreatora. Nowoutworzona strefa powinna się pokazać na liście stref. 23

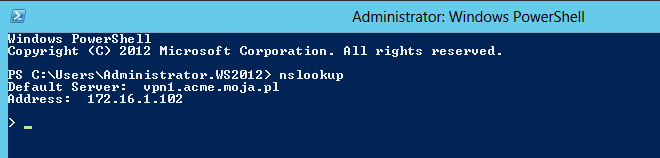

24 7. Dodaj podstawową strefę wyszukiwania wstecz na VPNx. Strefa ta będzie umożliwiała odnalezienie serwera DNS na VPNx z wewnątrz domeny. Wpisz identyfikator sieci jako x. 8. Utwórz nowy plik strefy. 9. Nie zezwalaj na aktualizacje dynamiczne. 10. Zakończ pracę kreatora. 11. Teraz nslookup pokazuje pracę serwera DNS pod adresem x.102, chociaż jeszcze nie pokazuje jego nazwy. 24

25 12. Aby nazwą było vpnx.acme.xxxx dodaj rekord PTR do strefy wyszukiwania wstecz x Musisz ręcznie wpisać odpowiednie wartości do rekordu. 13. Teraz nslookup pokaże nazwę serwera DNS. 14. Można również zobaczyć jego rekordy dla domeny acme.xxxx, jednak próba pokazania rekordów z domeny xxxx jeszcze się nie powiedzie. 25

26 15. Aby zobaczyć i te rekordy, włącz transfery strefy rozwiązywania w przód xxxx na VPNx. Teraz już zobaczysz rekordy z domeny xxxx. Teraz na kliencie XP też będzie możliwe wylistowanie strefy domeny xxxxx z serwera DNS (ze strefy pomocniczej) zainstalowanego na maszynie VPNx. 26

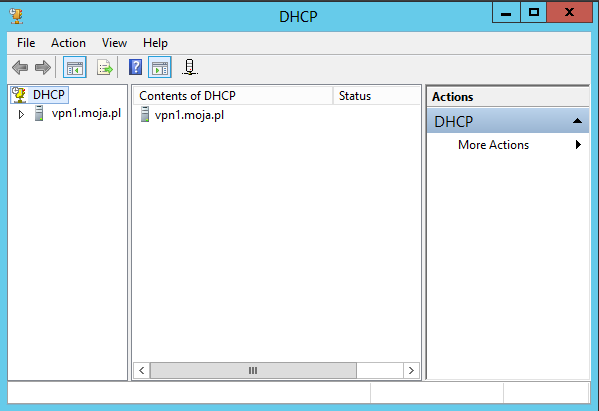

27 5. Instalowanie serwera DHCP na maszynie VPNx VirtualBox ma wbudowaną funkcję serwera DHCP dla swoich maszyn wewnętrznych. W tym zadaniu postawimy jednak serwer DHCP przeznaczony dla klientów zewnętrznych na maszynie VPNx Instalowanie serwera DHCP 1. Na maszynie VPNx dodaj rolę serwera DHCP. 2. Po instalacji wybierz przystawkę administracyjną DHCP (z menu "Narzędzia") 3. Przejdź do okna wyboru zakresu IP. Wydaj polecenie dodania zakresu. Pojawi się kreator nowego zakresu. 27

28 VPN 4. Wpisz nazwę zakresu przeznaczonego dla klientów VPN. 28

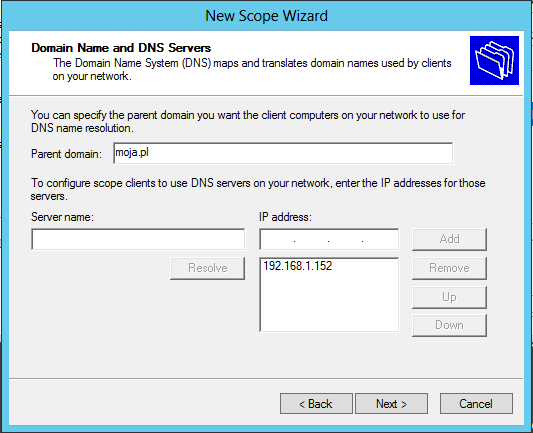

29 5. Podaj zakresy przydzielanych adresów od x.201 do x.250. Kliknij OK, aby utworzyć zakres i przejdź dalej. 6. Na następnej stronie kreator pozwala ustawić adresy wykluczone i czas opóźnienia w przekazywaniu komunikatu DHCOFFER. Zignoruj te ustawienia i pójdź dalej. 29

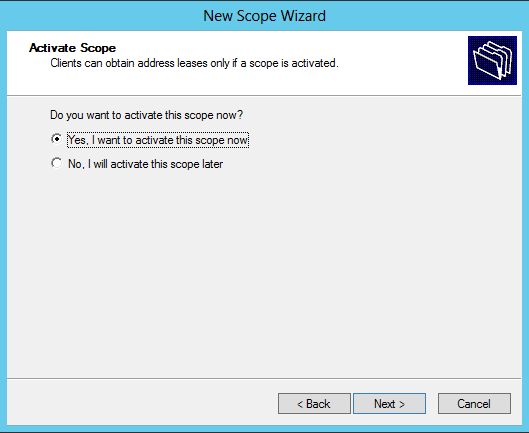

30 7. Na jeszcze kolejnej stronie kreator pozwoli ci ustawić czas dzierżawy. Ustaw czas dzierżawy na 15 minut i przejdź dalej. 8. Na kolejnej stronie kreator pozwoli ci wybrać możliwość skonfigurowania dodatkowych opcji, takich jak adres bramy IP, serwerów DNS i WINS. Wybierz opcję konfigurowania i przejdź dalej. 30

31 9. Podaj adres VPNx jako bramę IP i przejdź dalej. 10. Jesteś w ustawieniach domeny i serwerów DNS. Wpisz nazwę twojej domeny oraz adres serwera DNS jako x.152 i przejdź dalej. 11. Zignoruj ustawienia serwerów WINS i przejdź dalej. 31

32 12. W następnym oknie kreator zapyta cię o potwierdzenie aktywacji zakresu DHCP. 32

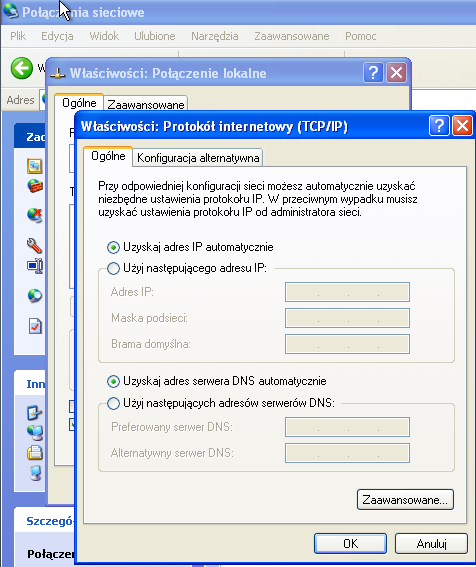

33 13. W końcu zatwierdź zakończenie pracy kreatora Sprawdzenie działania serwera DHCP z klienta XP. 1. Na kliencie ustaw właściwości protokołu IPv4 na automatyczne otrzymywanie adresu IP i DNS. 33

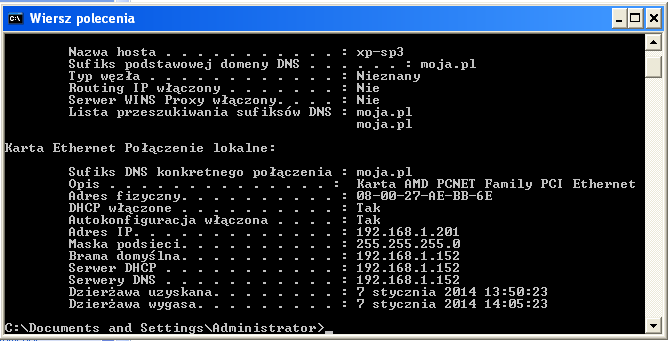

34 2. Wyłącz i włącz kartę sieciową. 3. Przez ipconfig /all pokaż nowe parametry sieci pobrane z serwera DHCP. 4. Z maszyny klienckiej XP zaloguj się teraz do twojej domeny. 34
