1 Załącznik nr 1 Specyfikacja produktu 1. Centralny system podtrzymania zasilania: SO Suwałki Nazwa Opis Producent: Potwierdzenie minimalnych parametrów i konfiguracji albo wskazanie konkretnego parametru lub konfiguracji Model:. Modułowa. Oddzielne moduły zasilające odbiorniki oraz oddzielne moduły baterii pozwalające na uproszczoną, stopniową rozbudowę systemu w zakresie Konstrukcja mocy wyjściowej i czasu autonomii oraz na usunięcie potencjalnej awarii poprzez wymianę uszkodzonego modułu, bez konieczności wyłączania zasilacza UPS Baterie Baterie VRLA w modułach hot swap, baterie o projektowanej żywotności 10 lat wg EUROBATT Moc wyjściowa 30 kw + rezerwa 30 kw Moc modułu zasilającego 30 kw Ilość modułów zasilających możliwych do zainstalowania w 5 obudowie Moc wyjściowa dostępna przy pełnym wyposażeniu w moduły 150 kw zasilające Czas pracy bateryjnej Nie mniej niż 120 min dla obciążenia 15 kw Typ zastosowanych baterii Zewnętrzne baterie na stelażu Praca z innymi typami baterii Możliwość pracy zasilacza przy zastosowaniu zewnętrznych baterii VRLA ustawionych na stojaku bądź w oddzielnej szafie bateryjnej Praca w systemie równoległym Możliwość pracy w systemie równoległym minimum 4 urządzeń UPS, w celu ewentualnego zwiększenia mocy systemu aż do 600kW Topologia Online, podwójna konwersja wg standardu VFI-SS-111 Sprawność AC-AC >95% przy obciążeniu 30% i więcej Nominalne napięcie wejściowe 380/400/415 VAC do wyboru

2 Nominalne napięcie wyjściowe 380/400/415 VAC Dopuszczalny zakres napięcia wejściowego międzyfazowego bez przejścia na pracę bateryjną (dla 100% obciążenia) Komunikacja z urządzeniem Monitorowanie stanu pracy Maksymalna waga urządzenia dla mocy wyjściowej 30 kw + 30 kw, bez modułów bateryjnych Dopuszczalny zakres częstotliwości wejściowej bez 305 V 477 V Wbudowany port RS232, wbudowany port styków przekaźnikowych, wbudowany port wyłącznika awaryjnego (EPO), wbudowane 3 gniazda rozszerzeń dla instalacji dodatkowych kart komunikacyjnych Wyświetlacz LCD zamonotowany na przednich drzwiach UPS-a pozwalający na monitorowanie podstawowych parametrów pracy urządzenia, zdalne monitorowanie stanu pracy urządzenia za pomocą wbudowanej karty SNMP 315 kg 40 Hz 70 Hz przejścia na pracę bateryjną Zniekształcenia THDi <5% Zniekształcenia THDu <1% dla obciążeń w 100% liniowych, <4% dla obciążeń w 100% nieliniowych Poziom hałasu w odległości 1m dla UPS 30kW Wbudowane układy obejściowe (bypass) Ilość torów zasilających możliwych do wykorzystania Prowadzenie kabli zasilających oraz odbiorczych Wymiary maksymalne wysokość x szerokość x głębokość Zainstalowane karty komunikacyjne Oprogramowanie Nie więcej niż 56 db Wbudowany układ obejściowy automatyczny oraz ręczny. 2, osobne dla prostownika i bypassu Możliwość prowadzenia kabli od spodu oraz od góry urządzenia 2000 mm x 600 mm x 1100 mm 2 karty wspierająca komunikację poprzez 3 protokoły Modbus, SNMP, BACNET w tym 2 z tych protokołów w komunikacji jednocześnie. W komplecie dołączone oprogramowanie pozwalające na konfigurację UPS-a oraz na automatyczne wyłączenie minimum 220 systemów serwerów zasilanych z UPS-a

3 Dodatkowe wymagania Gwarancja Chłodzenie 2 listwy inteligentne. Montaż zewnętrznego bypassu. Montaż i podłączenie do istniejącej instalacji w miejscu wskazanym przez Zamawiającego przez inżyniera certyfikowanego przez producenta zasilacza. Doprowadzenie 4 przewodów sieciowych kat 6 zakończonych gniazdami natynkowymi z serwerowni (pokój 131) do miejsca instalacji zasilacza. Podłączenie do instalacji przeciwpożarowej i automatyczne wyłączanie w przypadku pożaru. 60 miesięcy 4 przeglądy (po każdym roku eksploatacji) Dostawa i montaż klimatyzatora dostosowanego do zarządzania online IP o parametrach: - wydajność chłodnicza / grzewcza minimum 5,0 kw/5,8 kw - EER / COP 3,40 / 3,65 kw(a) - SEER / SCOP 6,69 / 4,24 kw - roczne zużycie energii 262/1519 kwh - klasa energetyczna A / A - klasa sezonowej wydajności energetycznej A++ / A++ - maksymalna długośc linii chłodniczych 30 m. - kontroler online do zarządzania poprzez IP - pobór mocy chłodzenie maksimum 1,47 kw - pobór mocy grzanie maksimum 1,59 kw - przepływ powietrza jedn. wewn. chłodzenie minimum 11,3 m 2 /min (nom.) - przepływ powietrza jedn. wewn. grzanie minimum 12,3 m 2 /min (nom.) Gwarancja minimum 36 miesięcy. Producent:. Model:..

4 2. Centralny system podtrzymania zasilania: Wydziały Zamiejscowe w Sejnach Nazwa Opis Producent: Potwierdzenie minimalnych parametrów i konfiguracji albo wskazanie konkretnego parametru lub konfiguracji Model:. Moc znamionowa 15kVA / 13,5kW Technologia VFI (True on-line, podwójne przetwarzanie energii) Technologia prostownika Moduły IGBT Wyjściowy wspł mocy 0,9 Wejściowy współczynnik mocy Cos ᵩ= 0,99 Napięcie wejściowe 400 VAC + N (3\3 fazy) Zakres częstotliwości wejściowej od 40 do 70 (Hz) Sprawność AC/AC w trybie pracy online z obciążeniem 94 % 100% Możliwość rozbudowy mocy w okresie eksploatacji (praca Do 4 jednostek równoległa) Napięcie wyjściowe 400 VAC + N Częstotliwość wyjściowa 50/60Hz Zintegrowane przełączniki bezprzerwowe obejściowe(by pass) wewnątrz UPS Wejściowy rozłącznik w obudowie UPS Wyjściowy rozłącznik w obudowie UPS Statyczny przełącznik, ręczny odłącznik serwisowy 3 polowy Co najmniej 2 rozłączniki wyjściowe 3 polowe

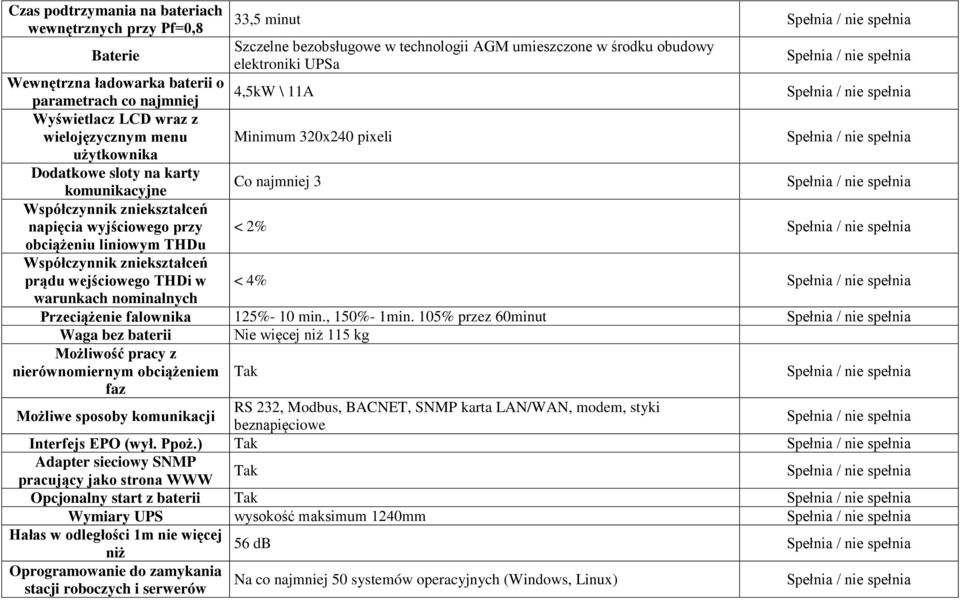

5 Czas podtrzymania na bateriach wewnętrznych przy Pf=0,8 Baterie 33,5 minut Szczelne bezobsługowe w technologii AGM umieszczone w środku obudowy elektroniki UPSa Wewnętrzna ładowarka baterii o 4,5kW \ 11A parametrach co najmniej Wyświetlacz LCD wraz z wielojęzycznym menu Minimum 320x240 pixeli użytkownika Dodatkowe sloty na karty komunikacyjne Co najmniej 3 Współczynnik zniekształceń napięcia wyjściowego przy < 2% obciążeniu liniowym THDu Współczynnik zniekształceń prądu wejściowego THDi w < 4% warunkach nominalnych Przeciążenie falownika 125%- 10 min., 150%- 1min. 105% przez 60minut Waga bez baterii Nie więcej niż 115 kg Możliwość pracy z nierównomiernym obciążeniem faz Tak Możliwe sposoby komunikacji RS 232, Modbus, BACNET, SNMP karta LAN/WAN, modem, styki beznapięciowe Interfejs EPO (wył. Ppoż.) Tak Adapter sieciowy SNMP pracujący jako strona WWW Tak Opcjonalny start z baterii Tak Wymiary UPS wysokość maksimum 1240mm Hałas w odległości 1m nie więcej niż Oprogramowanie do zamykania stacji roboczych i serwerów 56 db Na co najmniej 50 systemów operacyjnych (Windows, Linux)

6 Możliwość pracy w systemie nadzoru pozwalającym na zdalne (linia telefoniczna, sieć LAN lub GSM) monitorowanie pracy zasilacza oraz konfigurację przez serwis producenta (zdalne podłączenie oprogramowaniem serwisowym. Stacja monitorująca musi znajdować sie w Polsce Dodatkowe wymagania Gwarancja Chłodzenie TAK Zainstalowana karta SNMP Montaż zewnętrznego bypassu Montaż i podłączenie do istniejącej instalacji w miejscu wskazanym przez Zamawiającego, przez inżyniera certyfikowanego przez producenta zasilacza. Podłączenie do instalacji przeciwpożarowej i automatyczne wyłączanie w przypadku pożaru. 60 miesięcy 4 przeglądy (po każdym roku eksploatacji) Dostawa i montaż klimatyzatora dostosowanego do zarządzania online IP o parametrach: - wydajność chłodnicza / grzewcza minimum 3,5 kw/4,0 kw - EER / COP 3,98 / 4,08 kw(a) - SEER / SCOP minimum 6,69 / 4,24 kw - roczne zużycie energii 165/1003 kwh - klasa energetyczna A / A - klasa sezonowej wydajności energetycznej A+++ / A++ - maksymalna długośc linii chłodniczych 20 m. - kontroler online do zarządzania poprzez IP - pobór mocy chłodzenie maksimum 0,88 kw - pobór mocy grzanie maksimum 0,98 kw - przepływ powietrza jedn. wewn. chłodzenie minimum 11,0 m 2 /min (nom.) - przepływ powietrza jedn. wewn. grzanie minimum 11,7 m 2 /min (nom.) Gwarancja minimum 36 miesięcy. Producent:. Model:..

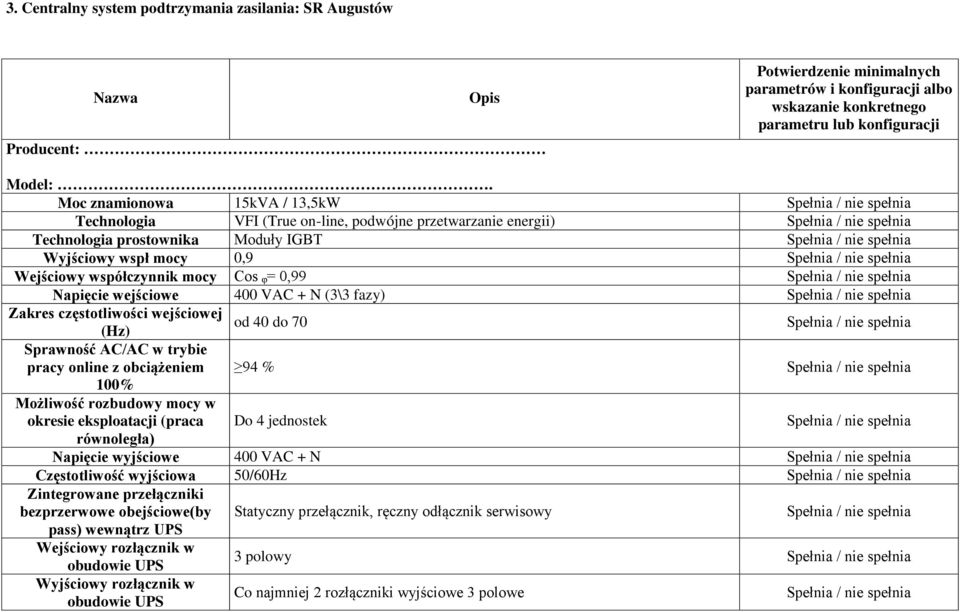

7 3. Centralny system podtrzymania zasilania: SR Augustów Nazwa Opis Producent: Potwierdzenie minimalnych parametrów i konfiguracji albo wskazanie konkretnego parametru lub konfiguracji Model:. Moc znamionowa 15kVA / 13,5kW Technologia VFI (True on-line, podwójne przetwarzanie energii) Technologia prostownika Moduły IGBT Wyjściowy wspł mocy 0,9 Wejściowy współczynnik mocy Cos ᵩ= 0,99 Napięcie wejściowe 400 VAC + N (3\3 fazy) Zakres częstotliwości wejściowej od 40 do 70 (Hz) Sprawność AC/AC w trybie pracy online z obciążeniem 94 % 100% Możliwość rozbudowy mocy w okresie eksploatacji (praca Do 4 jednostek równoległa) Napięcie wyjściowe 400 VAC + N Częstotliwość wyjściowa 50/60Hz Zintegrowane przełączniki bezprzerwowe obejściowe(by pass) wewnątrz UPS Wejściowy rozłącznik w obudowie UPS Wyjściowy rozłącznik w obudowie UPS Statyczny przełącznik, ręczny odłącznik serwisowy 3 polowy Co najmniej 2 rozłączniki wyjściowe 3 polowe

8 Czas podtrzymania na bateriach wewnętrznych przy Pf=0,8 Baterie 33,5 minut Szczelne bezobsługowe w technologii AGM umieszczone w środku obudowy elektroniki UPSa Wewnętrzna ładowarka baterii o 4,5kW \ 11A parametrach co najmniej Wyświetlacz LCD wraz z wielojęzycznym menu Minimum 320x240 pixeli użytkownika Dodatkowe sloty na karty komunikacyjne Co najmniej 3 Współczynnik zniekształceń napięcia wyjściowego przy < 2% obciążeniu liniowym THDu Współczynnik zniekształceń prądu wejściowego THDi w < 4% warunkach nominalnych Przeciążenie falownika 125%- 10 min., 150%- 1min. 105% przez 60minut Możliwość pracy z nierównomiernym obciążeniem faz Tak Możliwe sposoby komunikacji RS 232, Modbus, BACNET, SNMP karta LAN/WAN, modem, styki beznapięciowe Interfejs EPO (wył. Ppoż.) Tak Adapter sieciowy SNMP pracujący jako strona WWW Tak Opcjonalny start z baterii Tak Wymiary UPS wysokość maksimum 1240mm Hałas w odległości 1m nie więcej niż Oprogramowanie do zamykania stacji roboczych i serwerów 58 db Na co najmniej 50 systemów operacyjnych (Windows, Linux)

9 Możliwość pracy w systemie nadzoru pozwalającym na zdalne (linia telefoniczna, sieć LAN lub GSM) monitorowanie pracy zasilacza oraz konfigurację przez serwis producenta (zdalne podłączenie oprogramowaniem serwisowym. Stacja monitorująca musi znajdować sie w Polsce Dodatkowe wymagania Gwarancja TAK Zainstalowana karta SNMP Montaż zewnętrznego by passu Montaż i podłączenie do istniejącej instalacji w miejscu wskazanym przez Zamawiającego, przez inżyniera certyfikowanego przez producenta zasilacza. Podłączenie do instalacji przeciwpożarowej i automatyczne wyłączanie w przypadku pożaru. 60 miesięcy 4 przeglądy (po każdym roku eksploatacji)
