Warsaw Climate and Energy Talks. Energetyka rozproszona ze szczególnym uwzględnieniem wysokosprawnej kogeneracji

Transkrypt

1 Warsaw Climate and Energy Talks Energetyka rozproszona ze szczególnym uwzględnieniem wysokosprawnej kogeneracji

2 Ewolucja zamiast rewolucji Multi-module via CAN-Bus (max. 10 Modules) DachsKom Service Service program

3 DACHS historia sukcesu kogenerator Dachs opuszcza fabrykę kogenerator Dachs opuszcza fabrykę kogenerator Dachs opuszcza fabrykę 2005 Początek rozwoju Technologii systemu 1996 Grudzień: Rozpoczęcie seryjnej produkcji 1996 Marzec: Powstanie SENERTEC GmbH 1991 Projekt demonstracyjny na całe Niemcy 1987 Przejście z pomp ciepła do kogeneratorów 1986 Spadek ceny ropy naftowej koniec produkcji 1979 Cel: Pompa ciepła napędzana silnikiem gazowym

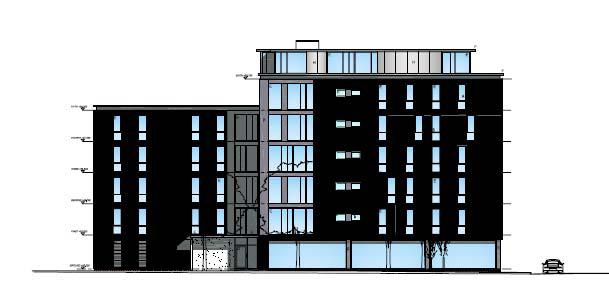

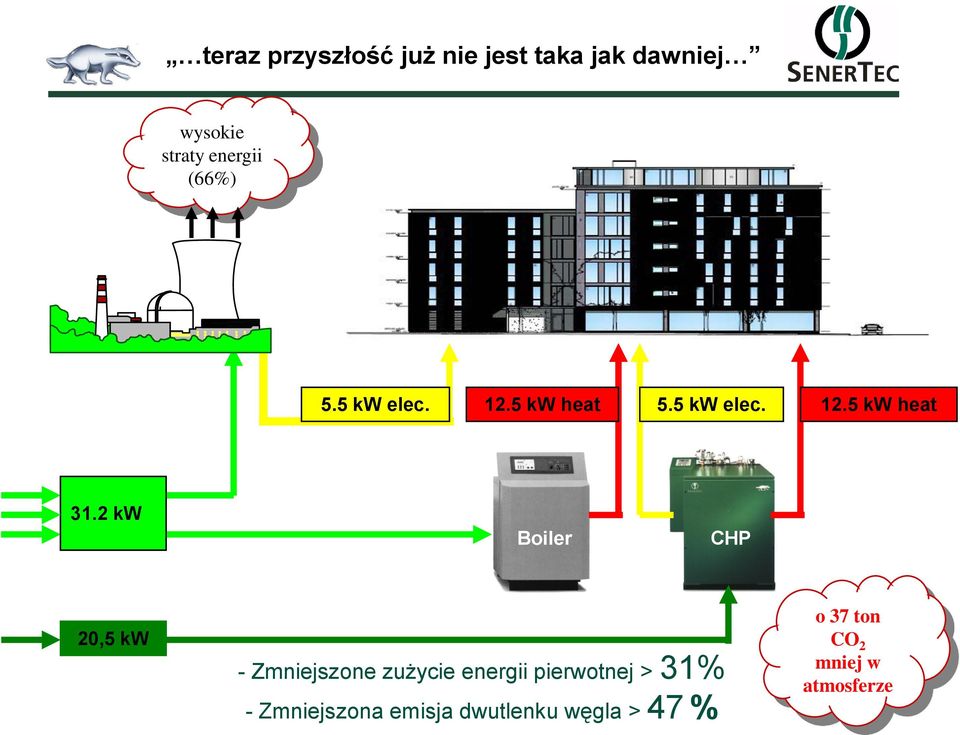

4 teraz przyszłość już nie jest taka jak dawniej wysokie straty energii (66%) 5.5 kw elec kw heat 5.5 kw elec kw heat 15.6 kw 31.2 kw 15.6 kw Boiler CHP 20,5 kw - Zmniejszone zużycie energii pierwotnej > 31% - Zmniejszona emisja dwutlenku węgla > 47 % o 37 ton CO 2 mniej w atmosferze

5 RS232/USB on IR-interface Wymagać więcej: powrót do przyszłości DachsWeb Home-PC Remote End user On-site Multi-module via CAN-Bus (max. 10 Modules) Enduser SenerTec-Server End user TCP/IP Service partner Fax Partner Phone line Phone line TCP/IP DachsWeb Service Service program via URL Office-PC Data on USB-Stick SERVICE DachsKom Service Service program

6 Jak DACHS w pływa na rachunki? Ewolucja zamiast rewolucji Jak Jak DACHS wpływa na rachunki za prąd?

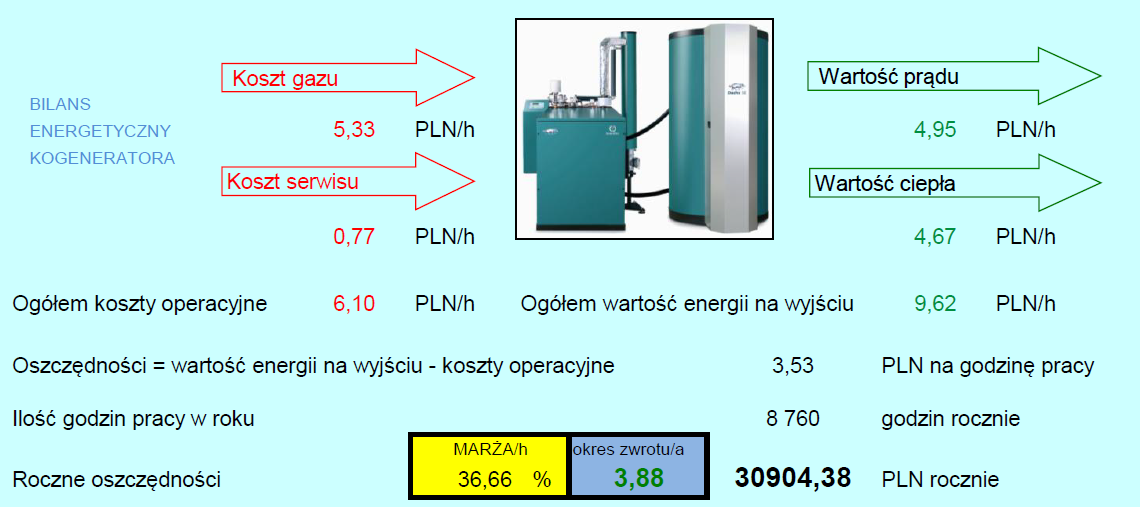

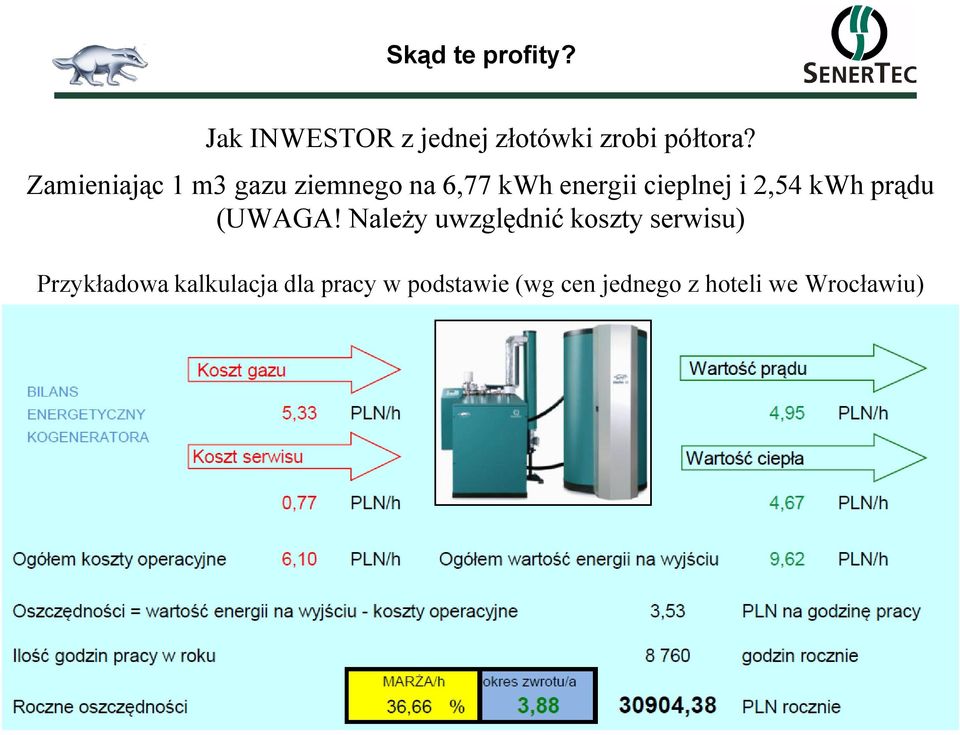

7 Skąd te profity? Jak INWESTOR z jednej złotówki zrobi półtora? Zamieniając 1 m3 gazu ziemnego na 6,77 kwh energii cieplnej i 2,54 kwh prądu (UWAGA! Należy uwzględnić koszty serwisu) Przykładowa kalkulacja dla pracy w podstawie (wg cen jednego z hoteli we Wrocławiu)

8 Kaskada dwóch DACHS ów w Trzebini

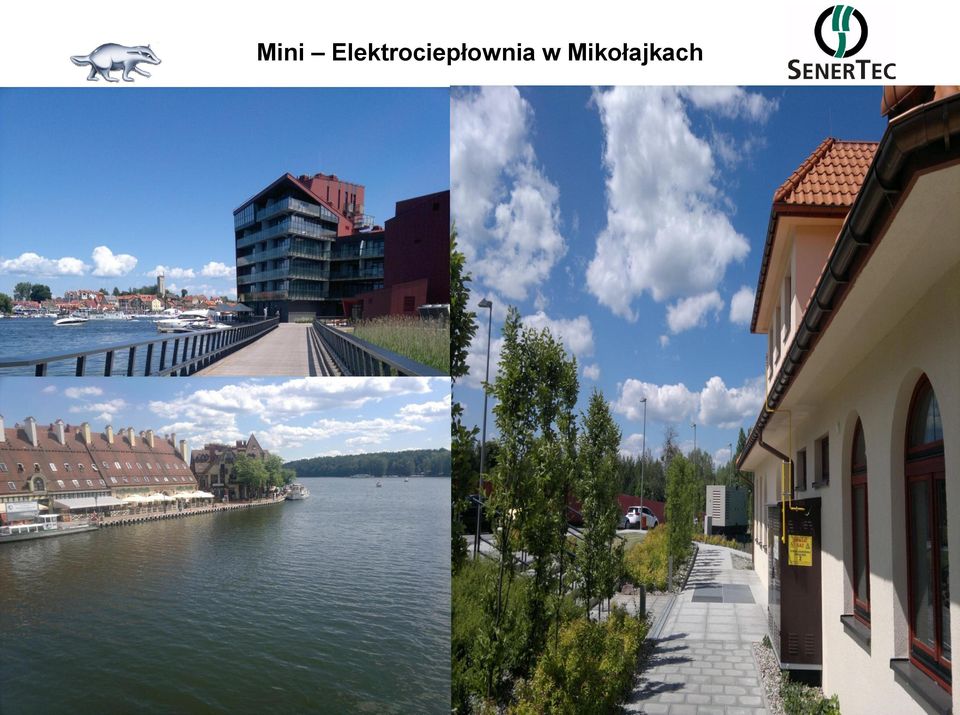

9 Mini Elektrociepłownia w Mikołajkach

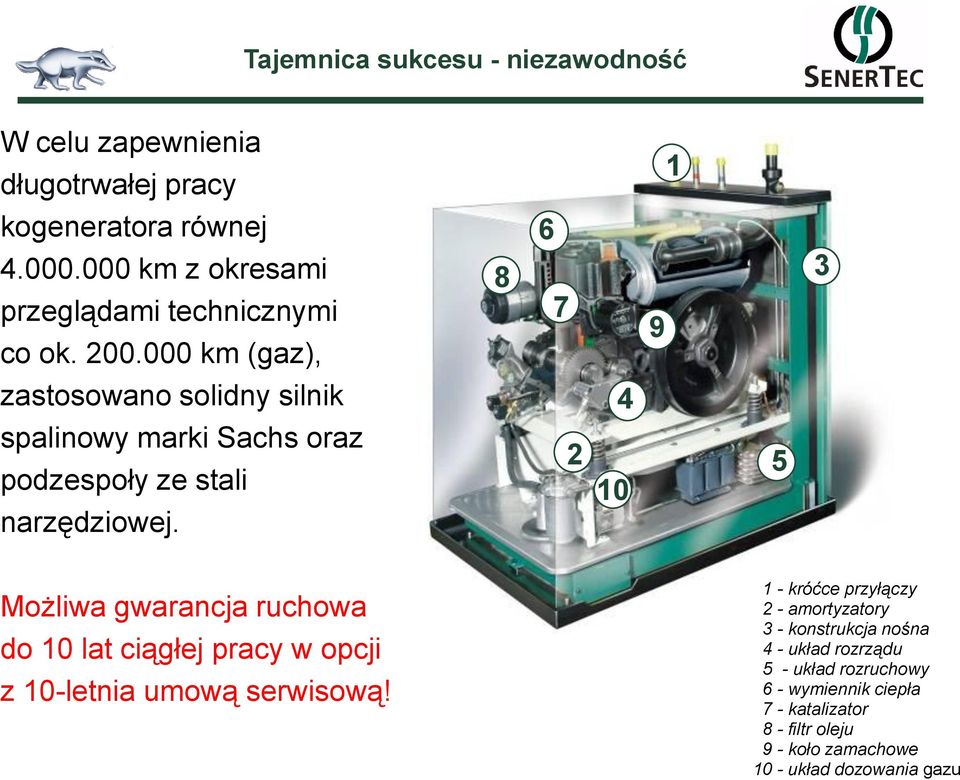

10 Tajemnica sukcesu - niezawodność W celu zapewnienia długotrwałej pracy 1 kogeneratora równej km z okresami przeglądami technicznymi co ok km (gaz), zastosowano solidny silnik 4 spalinowy marki Sachs oraz podzespoły ze stali narzędziowej Możliwa gwarancja ruchowa do 10 lat ciągłej pracy w opcji z 10-letnia umową serwisową! 1 - króćce przyłączy 2 - amortyzatory 3 - konstrukcja nośna 4 - układ rozrządu 5 - układ rozruchowy 6 - wymiennik ciepła 7 - katalizator 8 - filtr oleju 9 - koło zamachowe 10 - układ dozowania gazu

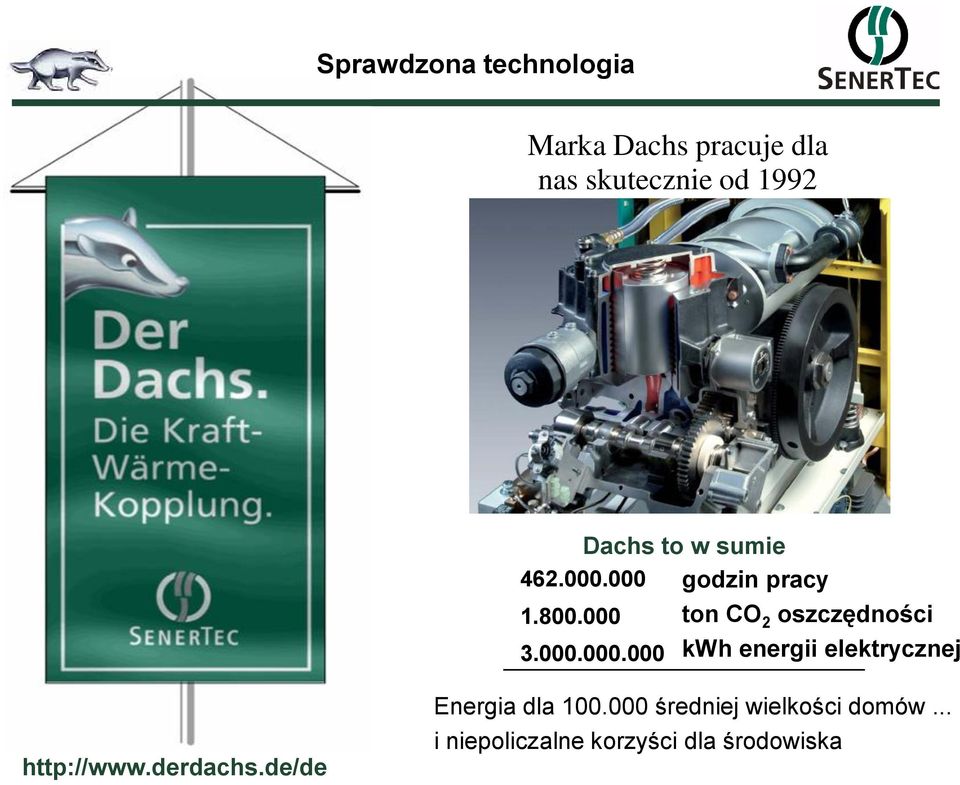

11 Sprawdzona technologia Marka Dachs pracuje dla nas skutecznie od 1992 roku Dachs to w sumie godzin pracy ton CO 2 oszczędności kwh energii elektrycznej Energia dla średniej wielkości domów... i niepoliczalne korzyści dla środowiska

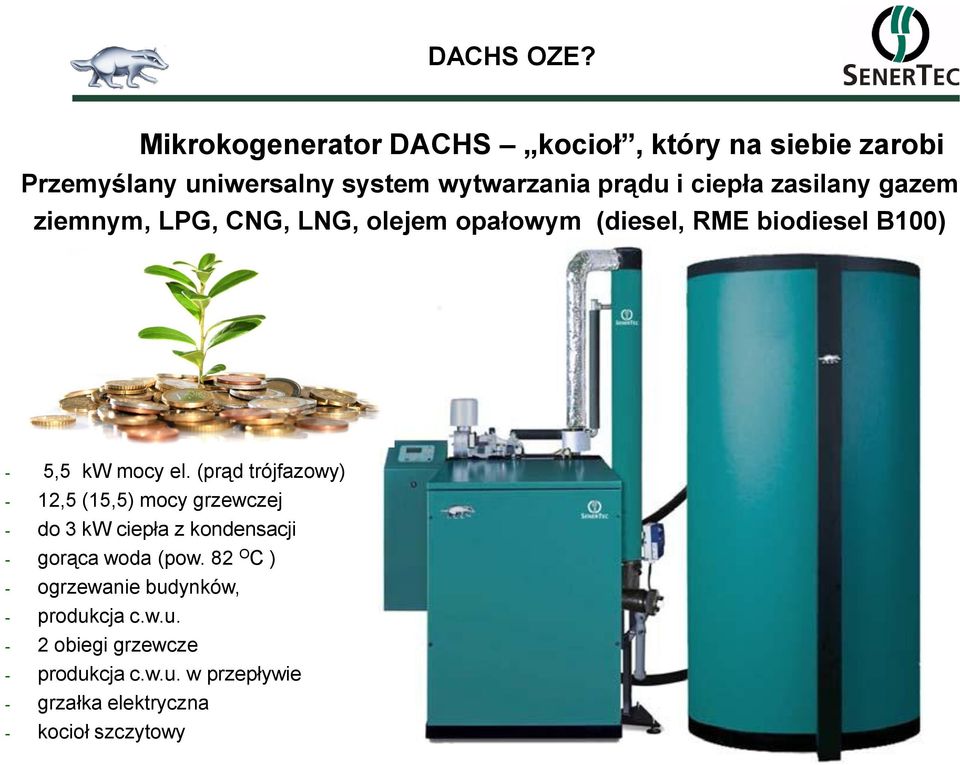

12 DACHS OZE? Mikrokogenerator DACHS kocioł, który na siebie zarobi Przemyślany uniwersalny system wytwarzania prądu i ciepła zasilany gazem ziemnym, LPG, CNG, LNG, olejem opałowym (diesel, RME biodiesel B100) - 5,5 kw mocy el. (prąd trójfazowy) - 12,5 (15,5) mocy grzewczej - do 3 kw ciepła z kondensacji - gorąca woda (pow. 82 O C ) - ogrzewanie budynków, - produkcja c.w.u. - 2 obiegi grzewcze - produkcja c.w.u. w przepływie - grzałka elektryczna - kocioł szczytowy

13 DACHS w Europie Najwyższa jakość i perfekcyjny serwis wg standardów firmy SENERTEC - gwarancją sukcesu w EUROPIE Dachs-ów w Niemczech Dachs-ów w pozostałej części Europy SENERTEC GmbH, Schweinfurt SENERTEC Przedstawiciel - w Wielkiej Brytanii, Włoszech, Hiszpanii i w Polsce ~ 28,000 22, SENERTEC Partner ponad 400 przedstawicieli mn. in. w Austrii, Belgii, Irlandii, Holandii, Słowenii i Szwajcarii Niedościgniony lider na rynku w mikrogeneratorów w Europie

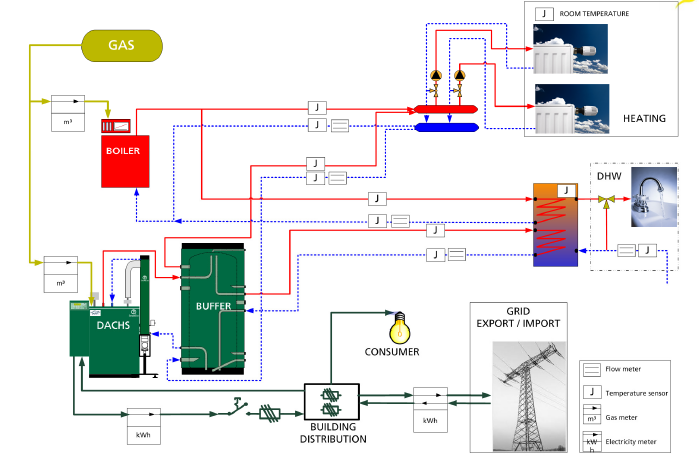

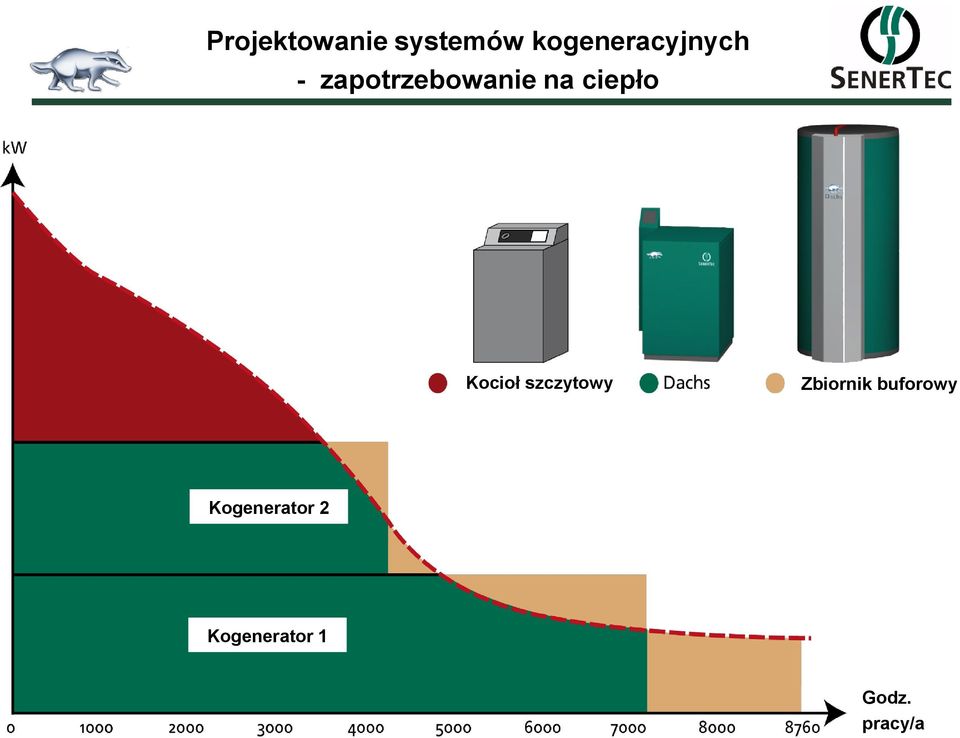

14 Projektowanie systemów kogeneracyjnych - zapotrzebowanie na ciepło Kocioł szczytowy Zbiornik buforowy Kogenerator 2 Kogenerator 1 Godz. pracy/a

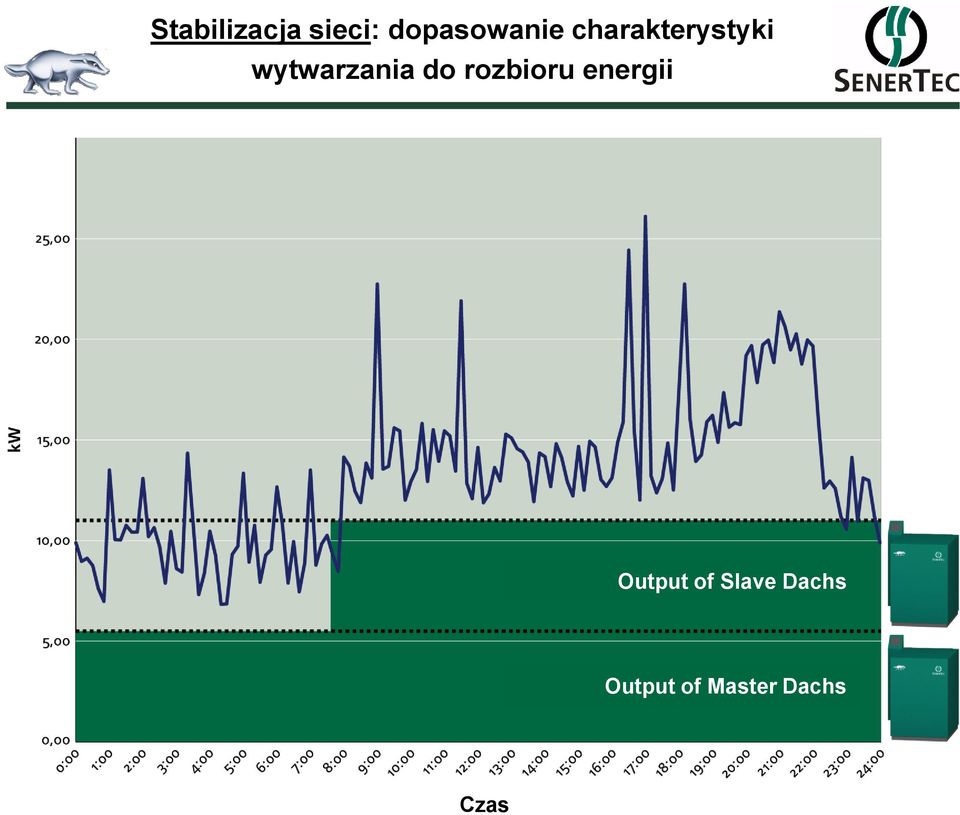

15 Stabilizacja sieci: dopasowanie charakterystyki wytwarzania do rozbioru energii Output of Slave Dachs Output of Master Dachs Czas

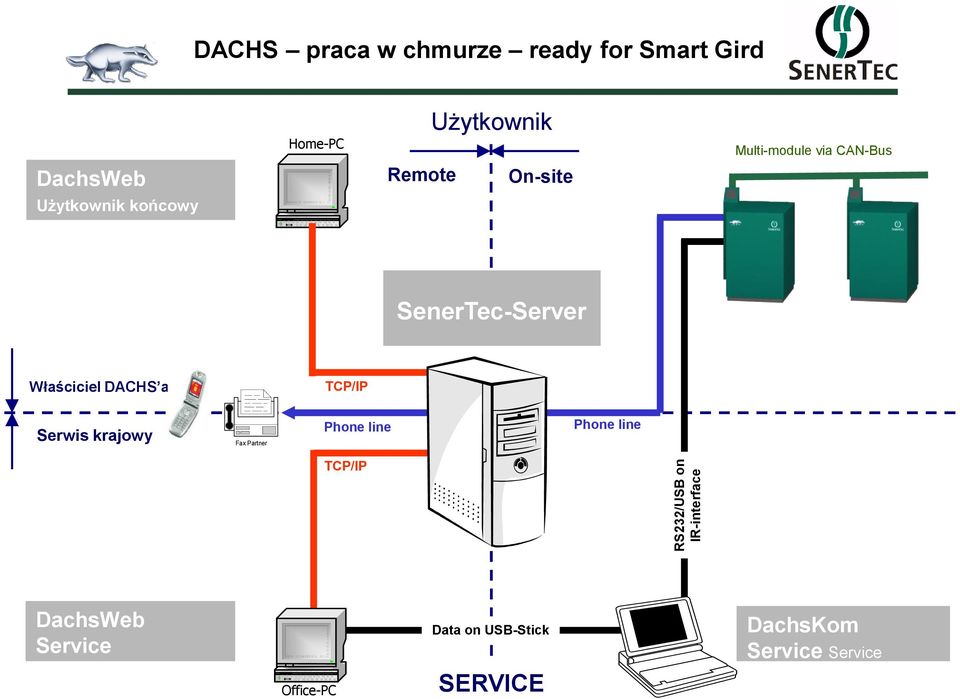

16 RS232/USB on IR-interface DACHS praca w chmurze ready for Smart Gird DachsWeb Home-PC Remote Użytkownik On-site Multi-module via CAN-Bus Użytkownik końcowy SenerTec-Server Właściciel DACHS a TCP/IP Serwis krajowy Fax Partner Phone line Phone line TCP/IP DachsWeb Service Service program via URL Office-PC Data on USB-Stick SERVICE DachsKom Service Service program

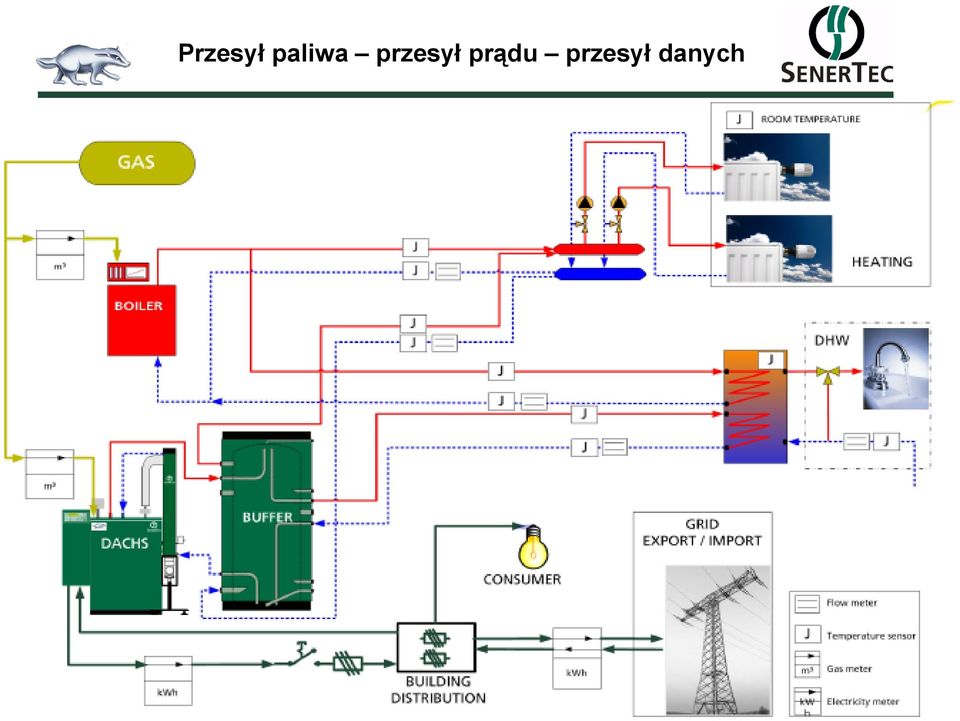

17 Przesył paliwa przesył prądu przesył danych

18 Decentralna elektrociepłownia kogeneracyjna? Proszę bardzo: DACHS Wielomodułowy układ Ponad 30 tys. DACHS-ów w Europie kogeneratorów - (w ramach Wirtualnej elektrociepłowni ilość zespołów bez ograniczeń)

19 Smart Grid, DACHS jest na to gotowy Źródło:

20 Cel + System + Zespół = Sukces Umowa serwisowa: -serwis gwarancyjny Obsługa serwisowa i nadzór on-line w całej Europie -gwarancja ruchowa Narzędzia Zapas części infolinia Kontrola systemu on-line i kontrakty Samochód serwisowy

21 DACHS is Europe's most successful micro-chp unit DACHS odnosi sukcesy, bo sam się spłaca a nawet generuje zyski! DACHS to: MARKOWY PRODUKT SERYJNY BEZPŁATNY NADZÓR PRZEZ INTERNET LEGENDARNY TRWAŁY SILNIK SACHS a PERFEKCYJNE SYSTEMOWE ROZWIĄZANIA PERFEKCYJNY SERWIS PARTNERSKI NISKIE, STAŁE I POLICZALNE KOSZTY SERWEISU 18 lat seryjnej produkcji i ponad 30 tys. instalacji Wszystkie parametry dostępne są on-line Masywny silnik specjalnego przeznaczenia Dopracowany system permanentnie ulepszany Nawet 10- letnia gwarancja ruchowa Dane z ponad 30 tys. działających DACHS ów

22 Autoryzowany partner SenerTec GmbH w Polsce

23 Przyszłość należy do sprawdzonych systemów grzewczych, które prąd wytwarzają w/s decentralnej kogeneracyjnej elektrociepłowni: Infolinia: http// http/ Dziękuję za uwagę Piotr Zalewski
