1 Meandry certyfikacji energetycznej budynków

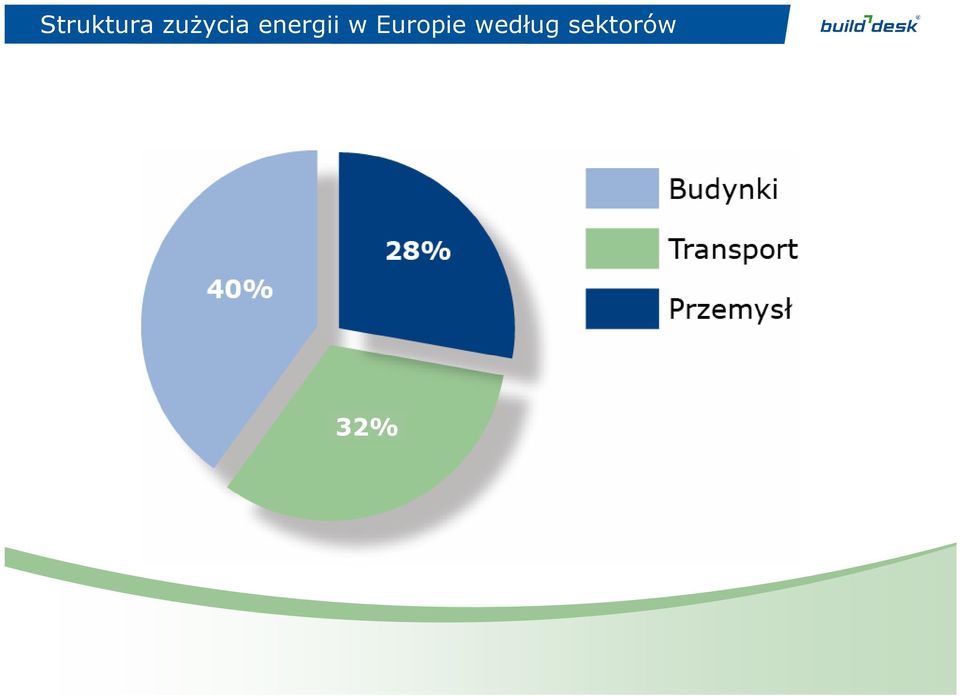

2 Struktura zuŝycia energii w Europie według sektorów 32% Źródło: Eurima Podstawowe fakty i liczby 2006

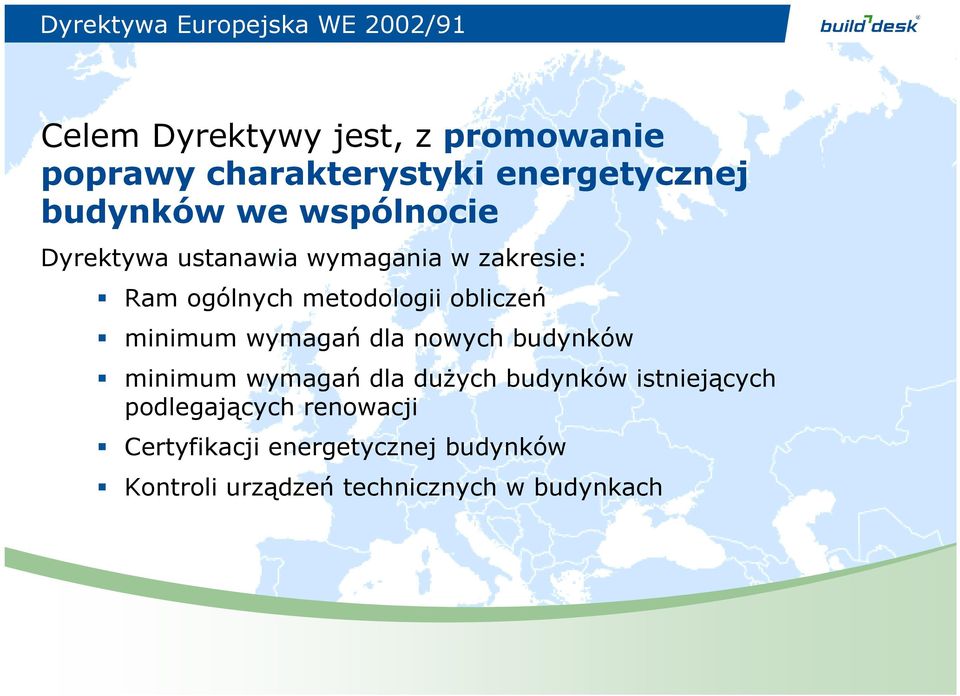

3 Dyrektywa Europejska WE 2002/91 Celem Dyrektywy jest, z promowanie poprawy charakterystyki energetycznej budynków we wspólnocie Dyrektywa ustanawia wymagania w zakresie: Ram ogólnych metodologii obliczeń minimum wymagań dla nowych budynków minimum wymagań dla duŝych budynków istniejących podlegających renowacji Certyfikacji energetycznej budynków Kontroli urządzeń technicznych w budynkach

metodologii obliczeń minimum wymagań dla nowych budynków minimum wymagań dla duŝych budynków

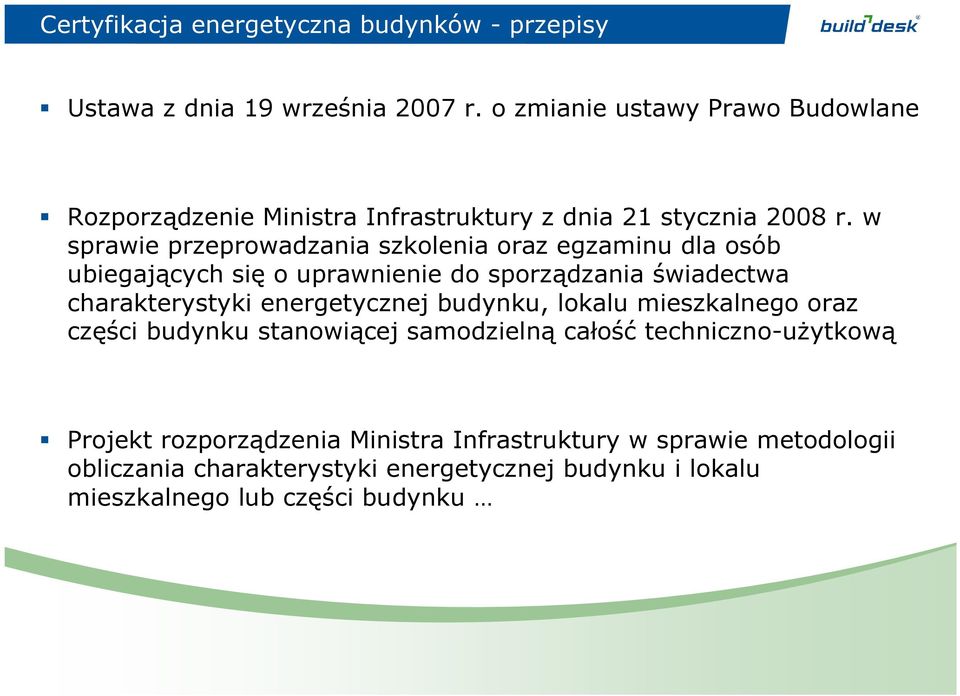

4 Certyfikacja energetyczna budynków - przepisy Ustawa z dnia 19 września 2007 r. o zmianie ustawy Prawo Budowlane Rozporządzenie Ministra Infrastruktury z dnia 21 stycznia 2008 r. w sprawie przeprowadzania szkolenia oraz egzaminu dla osób ubiegających się o uprawnienie do sporządzania świadectwa charakterystyki energetycznej budynku, lokalu mieszkalnego oraz części budynku stanowiącej samodzielną całość techniczno-uŝytkową Projekt rozporządzenia Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku

w sprawie przeprowadzania szkolenia oraz egzaminu dla osób ubiegających się o uprawnienie do sporządzania świadectwa charakterystyki

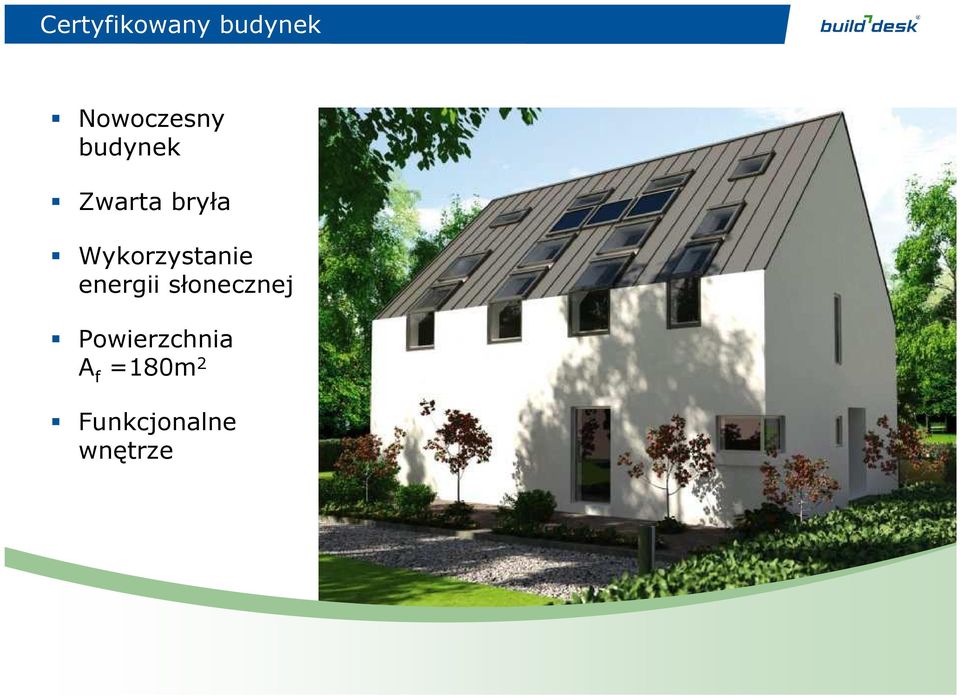

5 Certyfikowany budynek Nowoczesny budynek Zwarta bryła Wykorzystanie energii słonecznej Powierzchnia A f =180m 2 Funkcjonalne wnętrze

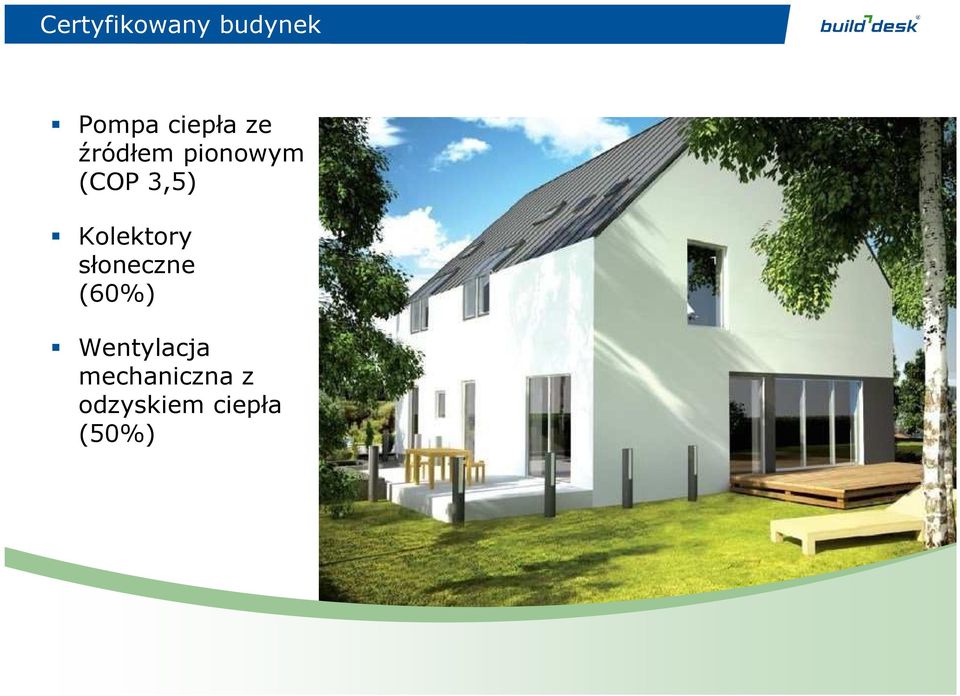

6 Certyfikowany budynek Pompa ciepła ze źródłem pionowym (COP 3,5) Kolektory słoneczne (60%) Wentylacja mechaniczna z odzyskiem ciepła (50%)

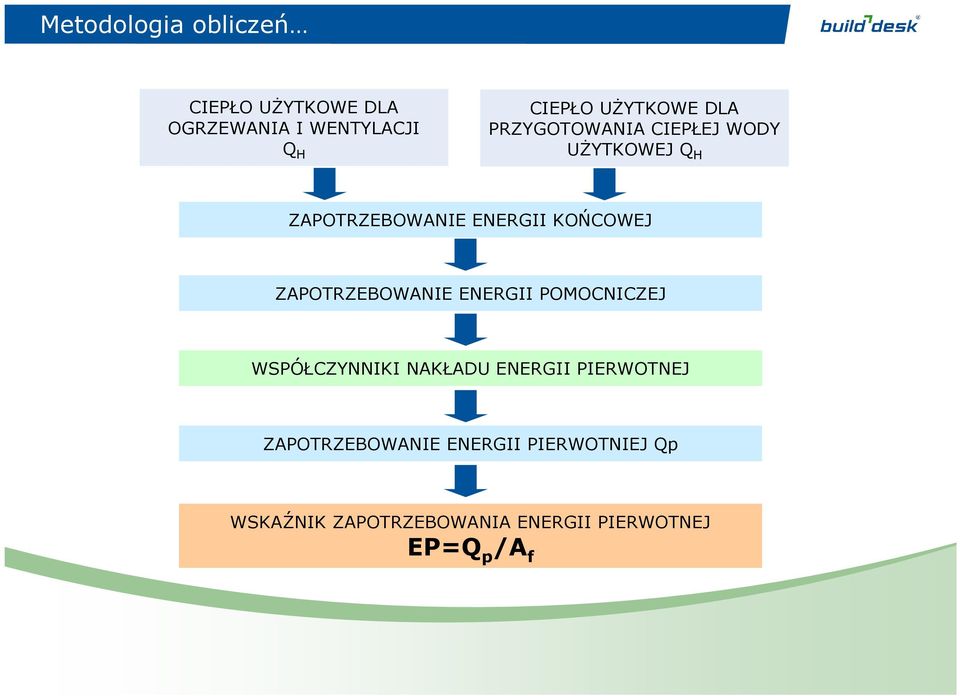

7 Metodologia obliczeń CIEPŁO UśYTKOWE DLA OGRZEWANIA I WENTYLACJI Q H CIEPŁO UśYTKOWE DLA PRZYGOTOWANIA CIEPŁEJ WODY UśYTKOWEJ Q H ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ ZAPOTRZEBOWANIE ENERGII POMOCNICZEJ WSPÓŁCZYNNIKI NAKŁADU ENERGII PIERWOTNEJ ZAPOTRZEBOWANIE ENERGII PIERWOTNIEJ Qp WSKAŹNIK ZAPOTRZEBOWANIA ENERGII PIERWOTNEJ EP=Q p /A f

KOŃCOWEJ ZAPOTRZEBOWANIE ENERGII POMOCNICZEJ WSPÓŁCZYNNIKI NAKŁADU ENERGII

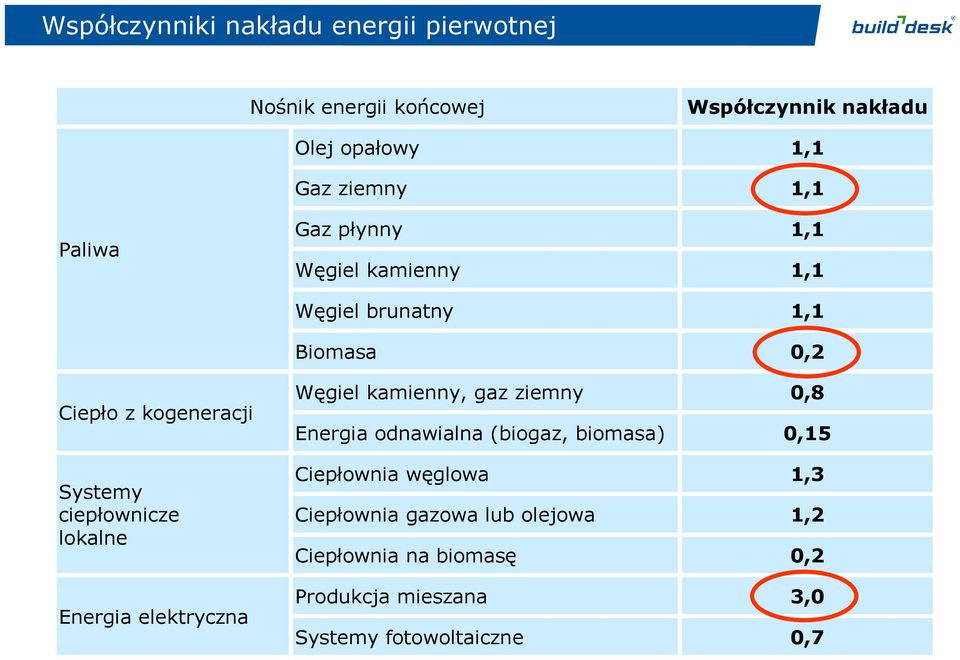

8 Współczynniki nakładu energii pierwotnej Paliwa Nośnik energii końcowej Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa Współczynnik nakładu 1,1 1,1 1,1 1,1 1,1 0,2 Ciepło z kogeneracji Systemy ciepłownicze lokalne Energia elektryczna Węgiel kamienny, gaz ziemny Energia odnawialna (biogaz, biomasa) Ciepłownia węglowa Ciepłownia gazowa lub olejowa Ciepłownia na biomasę Produkcja mieszana Systemy fotowoltaiczne 0,8 0,15 1,3 1,2 0,2 0,7

ciepłownicze lokalne Energia elektryczna Węgiel kamienny, gaz ziemny Energia odnawialna (biogaz, biomasa)

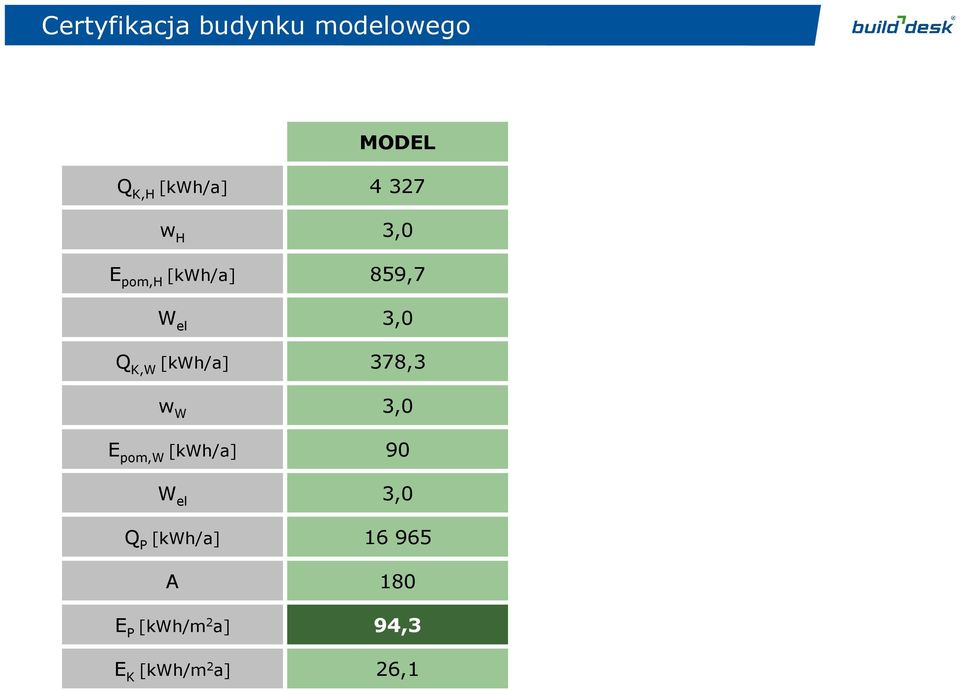

9 Certyfikacja budynku modelowego MODEL Q K,H w H E pom,h W el Q K,W w W E pom,w W el Q P A E P [kwh/m 2 a] E K [kwh/m 2 a] ,7 378, ,3 26,1

10 Rozwiązanie tradycyjne Pompa ciepła ze źródłem pionowym Kolektory słoneczne Wentylacja mechaniczna z wysokosprawnym odzyskiem ciepła Gazowy kocioł kondensacyjny

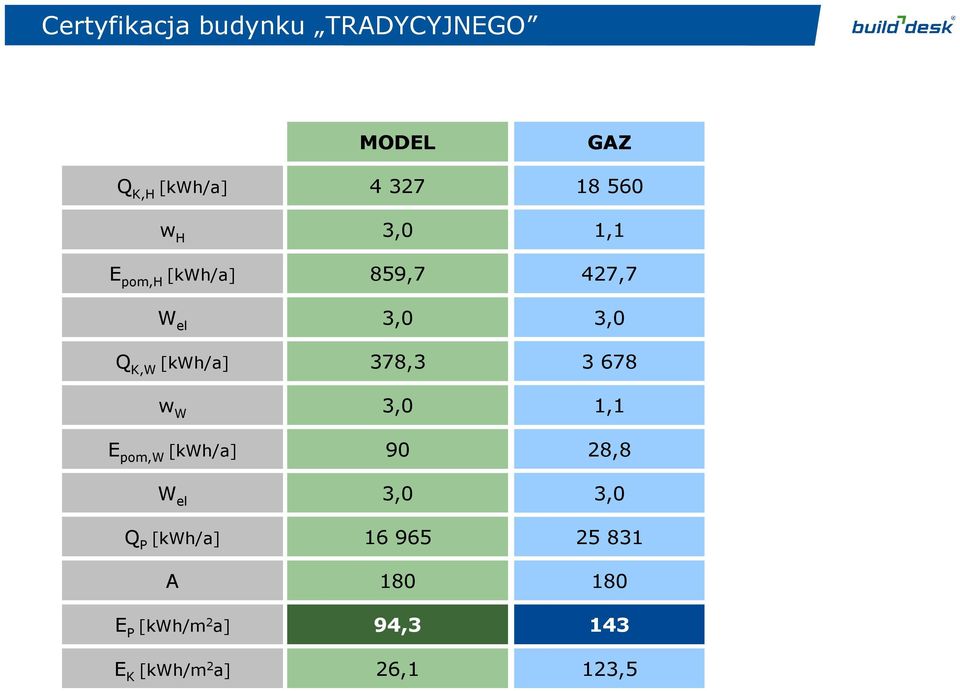

11 Certyfikacja budynku TRADYCYJNEGO Q K,H w H E pom,h W el Q K,W w W E pom,w W el Q P A E P [kwh/m 2 a] E K [kwh/m 2 a] MODEL ,7 378, ,3 26,1 GAZ ,1 427, ,1 28, ,5

[kwh/m 2 a] MODEL 4 327 859,7 378,3 90 16 965 180 94,3

12 Rozwiązanie tradycyjne z zasilaniem biomasą Pompa ciepła ze źródłem pionowym Kolektory słoneczne Wentylacja mechaniczna z wysokosprawnym odzyskiem ciepła Kocioł na pelety

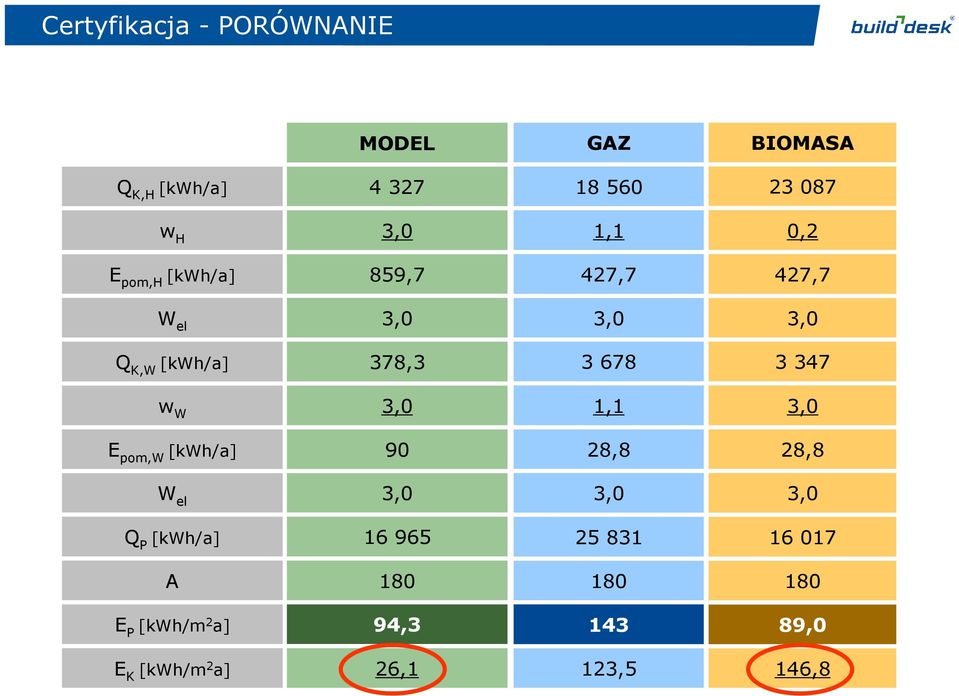

13 Certyfikacja - PORÓWNANIE MODEL GAZ BIOMASA Q K,H w H 1,1 0,2 E pom,h 859,7 427,7 427,7 W el Q K,W 378, w W 1,1 E pom,w 90 28,8 28,8 W el Q P A E P [kwh/m 2 a] 94, ,0 E K [kwh/m 2 a] 26,1 123,5 146,8

347 w W 1,1 E pom,w 90 28,8 28,8 W el Q P 16 965 25 831 16 017 A

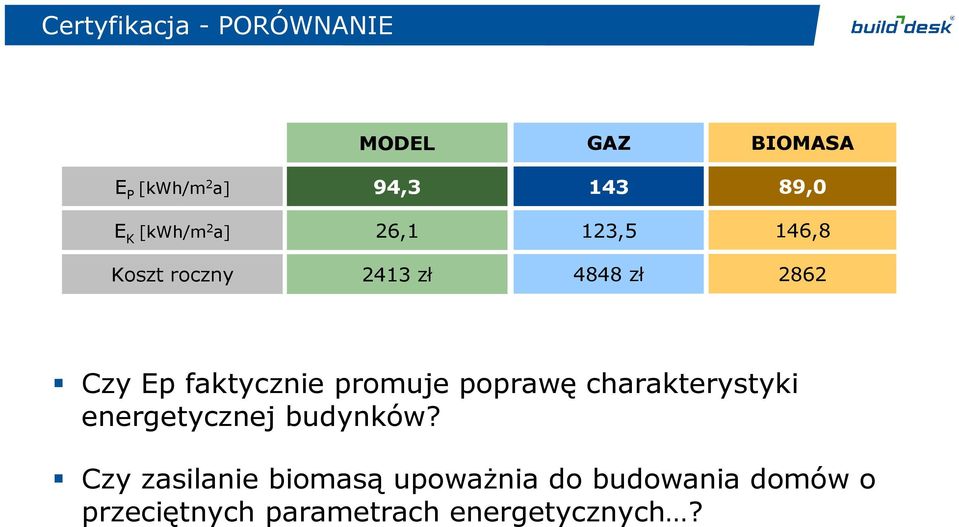

14 Certyfikacja - PORÓWNANIE MODEL GAZ BIOMASA E P [kwh/m 2 a] 94, ,0 E K [kwh/m 2 a] 26,1 123,5 146,8 Koszt roczny 2413 zł 4848 zł 2862 Czy Ep faktycznie promuje poprawę charakterystyki energetycznej budynków? Czy zasilanie biomasą upowaŝnia do budowania domów o przeciętnych parametrach energetycznych?

faktycznie promuje poprawę charakterystyki energetycznej budynków?

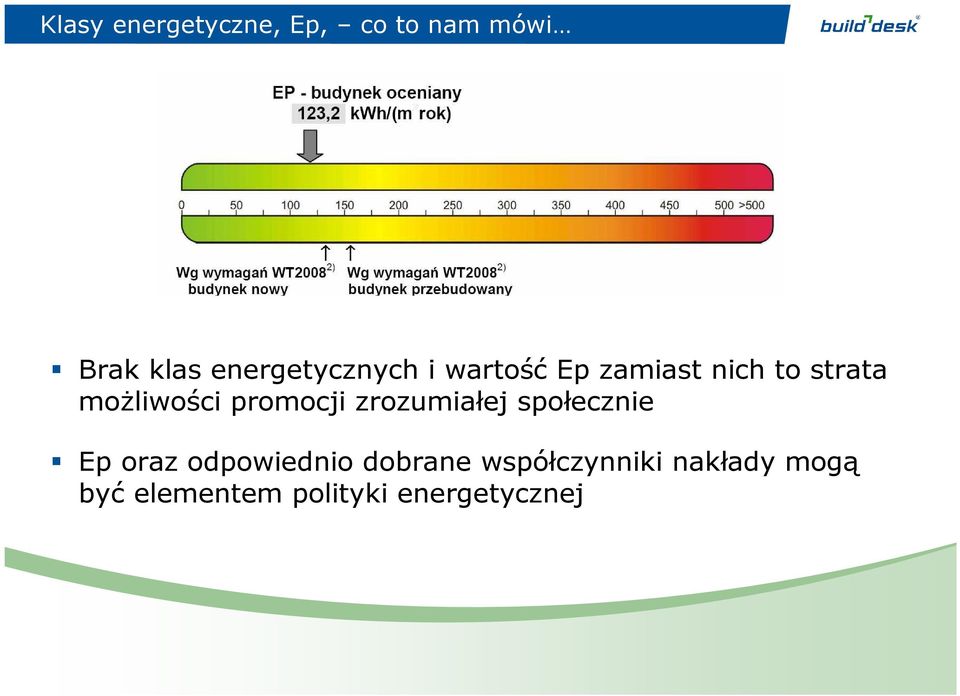

15 Klasy energetyczne, Ep, co to nam mówi Brak klas energetycznych i wartość Ep zamiast nich to strata moŝliwości promocji zrozumiałej społecznie Ep oraz odpowiednio dobrane współczynniki nakłady mogą być elementem polityki energetycznej

moŝliwości promocji zrozumiałej społecznie Ep oraz

16 BuildDesk BuildDesk to firma konsultingowa wyspecjalizowana w problematyce efektywności energetycznej Dedykowane oprogramowanie słuŝące analizie energetycznej budynków Doradztwo, ekspertyzy, szkolenia Konsulting energetyczny budynków, zespołów budynków i obszarów

słuŝące analizie energetycznej budynków Doradztwo, ekspertyzy,

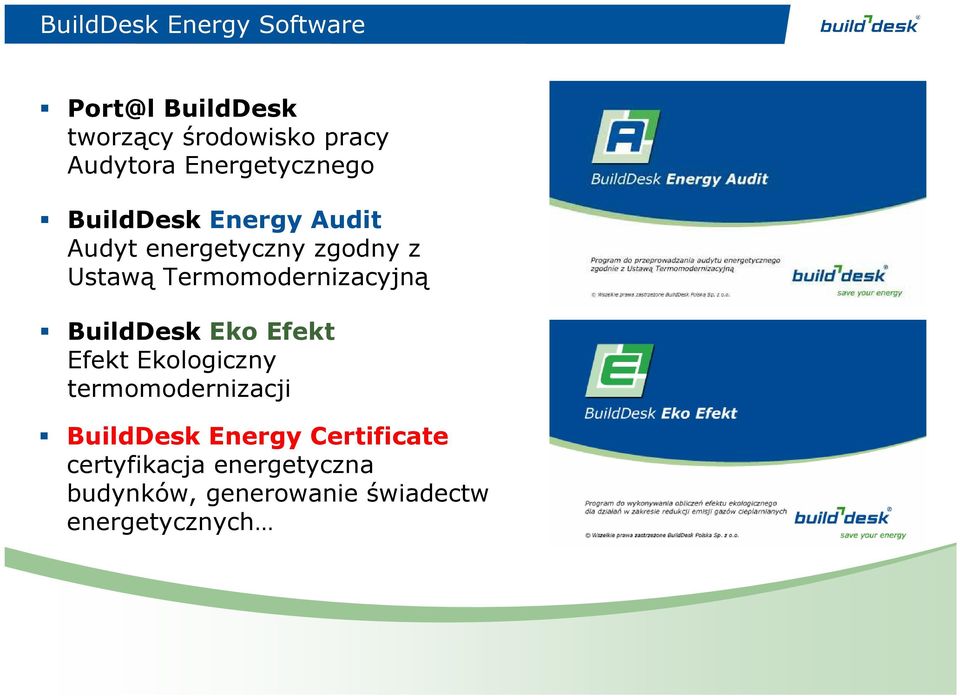

17 BuildDesk Energy Software BuildDesk tworzący środowisko pracy Audytora Energetycznego BuildDesk Energy Audit Audyt energetyczny zgodny z Ustawą Termomodernizacyjną BuildDesk Eko Efekt Efekt Ekologiczny termomodernizacji BuildDesk Energy Certificate certyfikacja energetyczna budynków, generowanie świadectw energetycznych

Termomodernizacyjną BuildDesk Eko Efekt Efekt Ekologiczny termomodernizacji
