Przemysłowy Switch Ethernetowy z funkcjonalnością routera RFI-14-F4G

Transkrypt

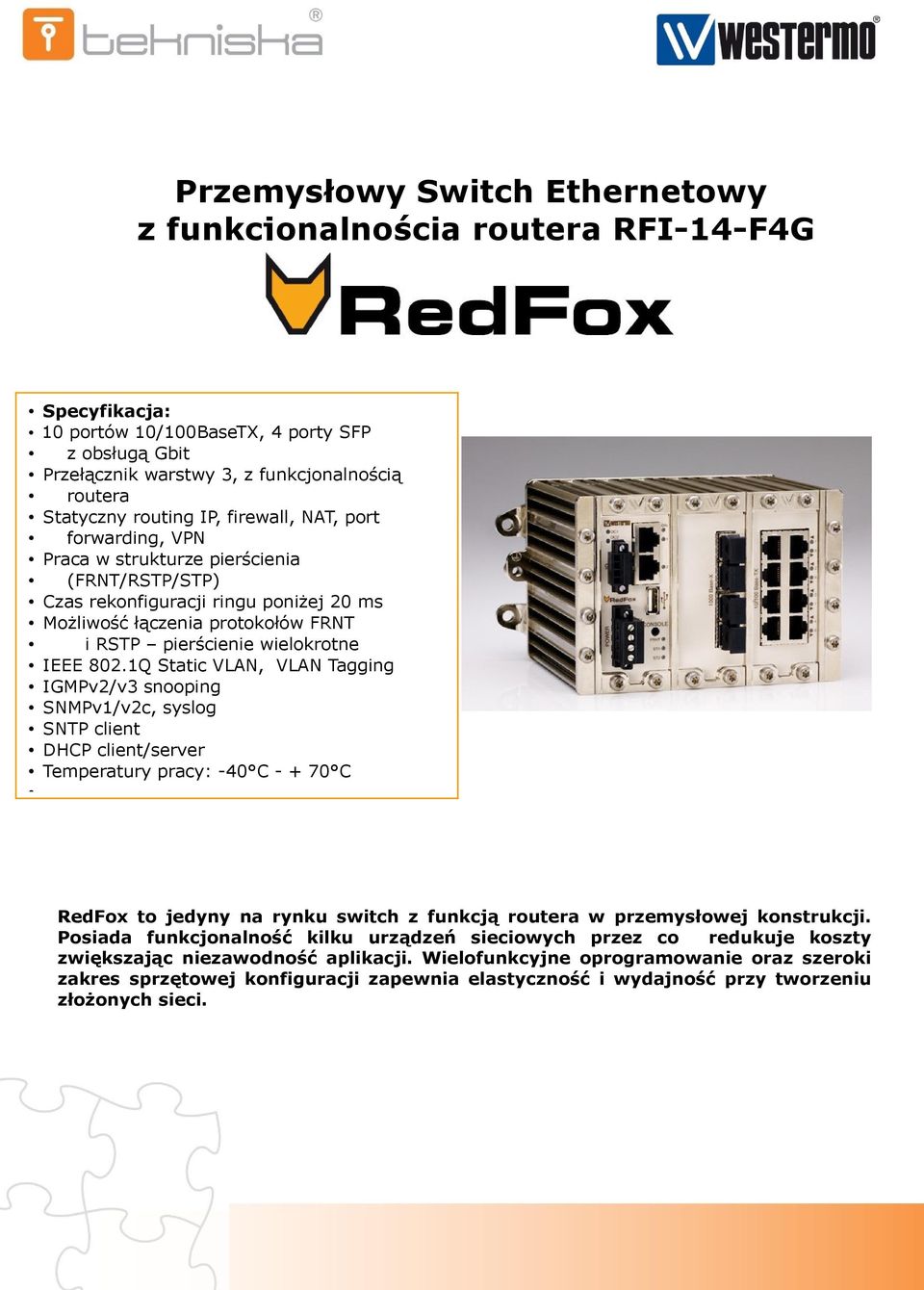

1 Przemysłowy Switch Ethernetowy z funkcjonalnością routera RFI-14-F4G Specyfikacja: 10 portów 10/100BaseTX, 4 porty SFP z obsługą Gbit Przełącznik warstwy 3, z funkcjonalnością routera Statyczny routing IP, firewall, NAT, port forwarding, VPN Praca w strukturze pierścienia (FRNT/RSTP/STP) Czas rekonfiguracji ringu poniżej 20 ms Możliwość łączenia protokołów FRNT i RSTP pierścienie wielokrotne IEEE 802.1Q Static VLAN, VLAN Tagging IGMPv2/v3 snooping SNMPv1/v2c, syslog SNTP client DHCP client/server Temperatury pracy: -40 C C RedFox to jedyny na rynku switch z funkcją routera w przemysłowej konstrukcji. Posiada funkcjonalność kilku urządzeń sieciowych przez co redukuje koszty zwiększając niezawodność aplikacji. Wielofunkcyjne oprogramowanie oraz szeroki zakres sprzętowej konfiguracji zapewnia elastyczność i wydajność przy tworzeniu złożonych sieci.

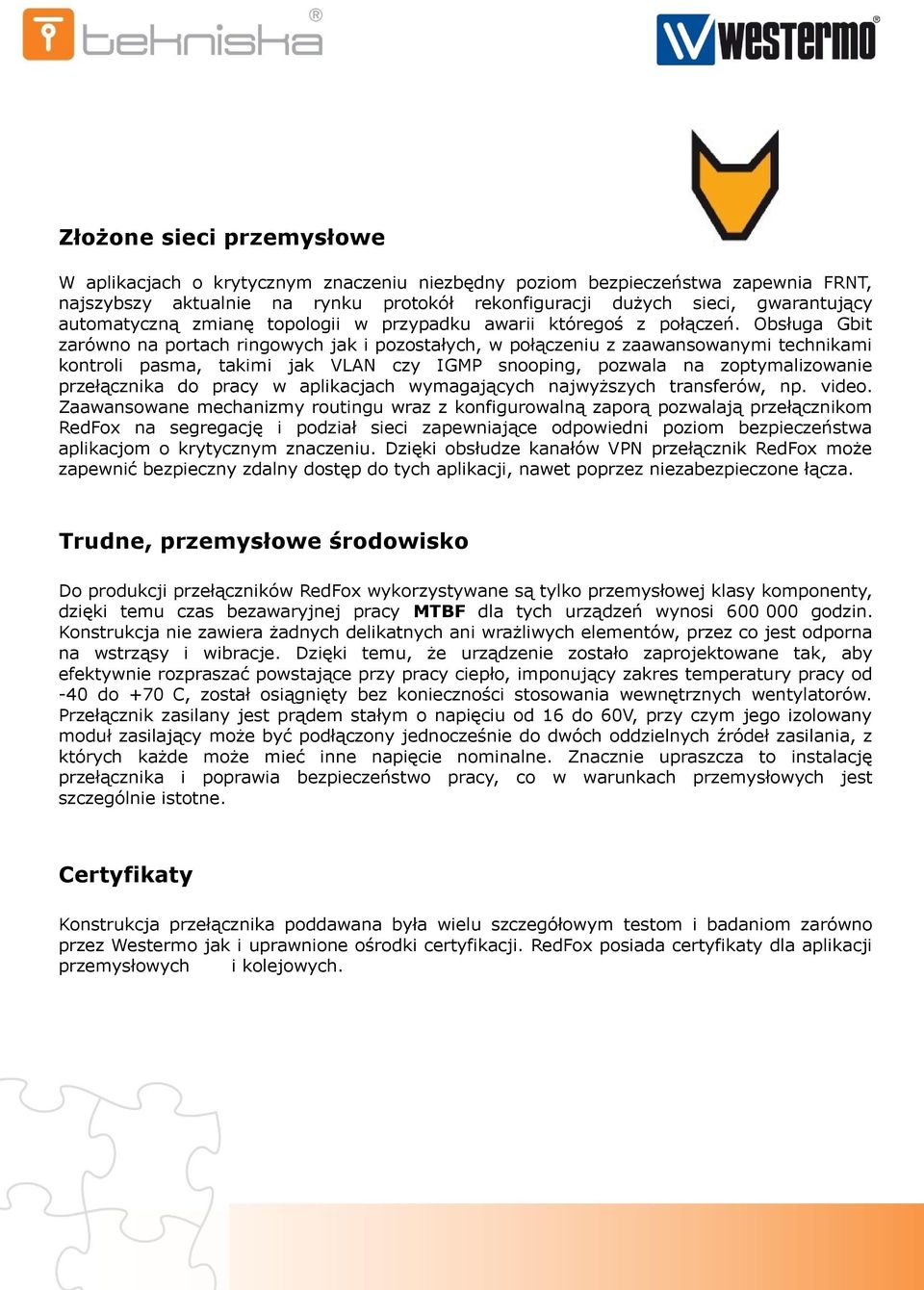

2 Złożone sieci przemysłowe W aplikacjach o krytycznym znaczeniu niezbędny poziom bezpieczeństwa zapewnia FRNT, najszybszy aktualnie na rynku protokół rekonfiguracji dużych sieci, gwarantujący automatyczną zmianę topologii w przypadku awarii któregoś z połączeń. Obsługa Gbit zarówno na portach ringowych jak i pozostałych, w połączeniu z zaawansowanymi technikami kontroli pasma, takimi jak VLAN czy IGMP snooping, pozwala na zoptymalizowanie przełącznika do pracy w aplikacjach wymagających najwyższych transferów, np. video. Zaawansowane mechanizmy routingu wraz z konfigurowalną zaporą pozwalają przełącznikom RedFox na segregację i podział sieci zapewniające odpowiedni poziom bezpieczeństwa aplikacjom o krytycznym znaczeniu. Dzięki obsłudze kanałów VPN przełącznik RedFox może zapewnić bezpieczny zdalny dostęp do tych aplikacji, nawet poprzez niezabezpieczone łącza. Trudne, przemysłowe środowisko Do produkcji przełączników RedFox wykorzystywane są tylko przemysłowej klasy komponenty, dzięki temu czas bezawaryjnej pracy MTBF dla tych urządzeń wynosi godzin. Konstrukcja nie zawiera żadnych delikatnych ani wrażliwych elementów, przez co jest odporna na wstrząsy i wibracje. Dzięki temu, że urządzenie zostało zaprojektowane tak, aby efektywnie rozpraszać powstające przy pracy ciepło, imponujący zakres temperatury pracy od -40 do +70 C, został osiągnięty bez konieczności stosowania wewnętrznych wentylatorów. Przełącznik zasilany jest prądem stałym o napięciu od 16 do 60V, przy czym jego izolowany moduł zasilający może być podłączony jednocześnie do dwóch oddzielnych źródeł zasilania, z których każde może mieć inne napięcie nominalne. Znacznie upraszcza to instalację przełącznika i poprawia bezpieczeństwo pracy, co w warunkach przemysłowych jest szczególnie istotne. Certyfikaty Konstrukcja przełącznika poddawana była wielu szczegółowym testom i badaniom zarówno przez Westermo jak i uprawnione ośrodki certyfikacji. RedFox posiada certyfikaty dla aplikacji przemysłowych i kolejowych.

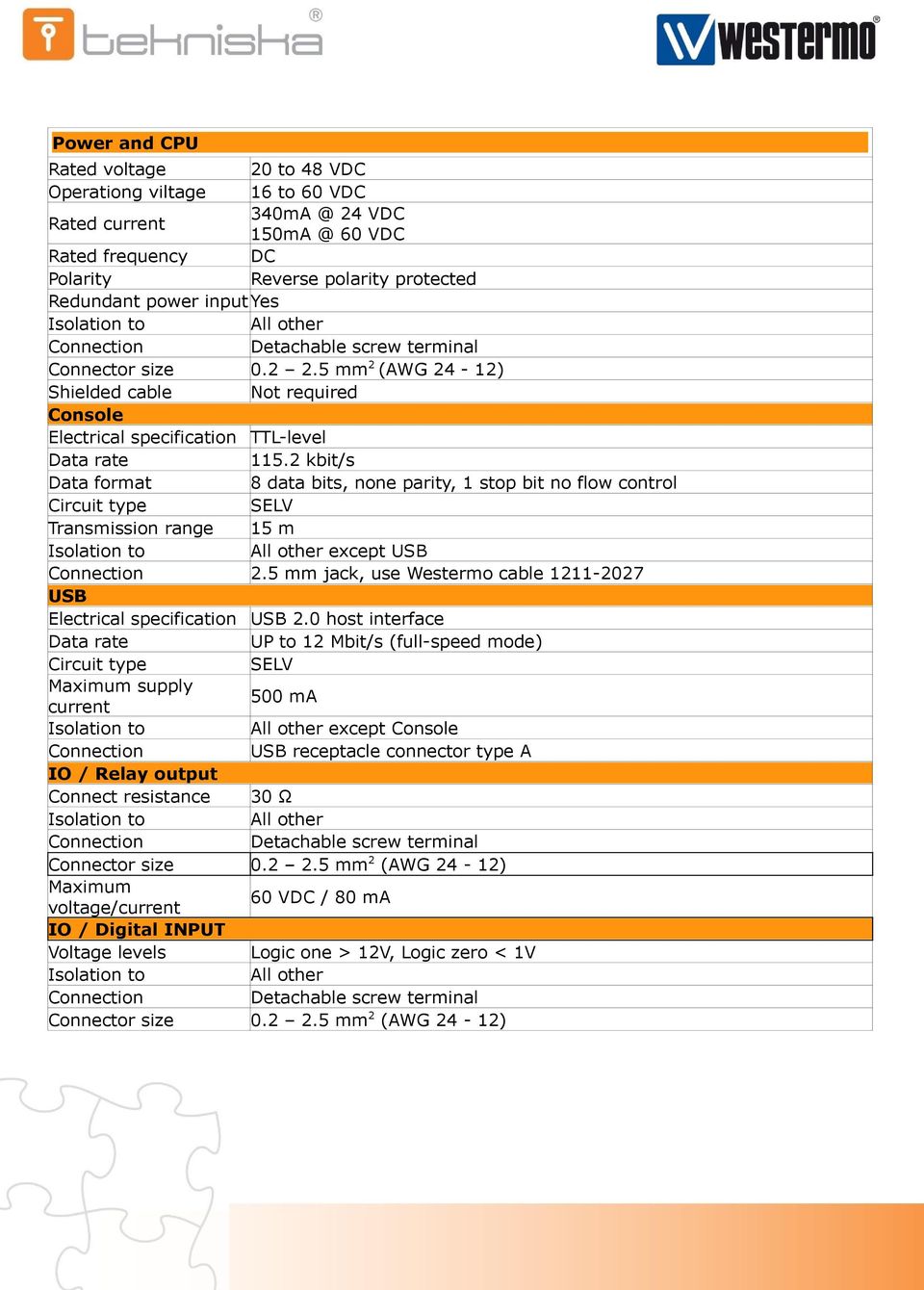

3 Power and CPU Rated voltage 20 to 48 VDC Operationg viltage 16 to 60 VDC Rated current 24 VDC 60 VDC Rated frequency DC Polarity Reverse polarity protected Redundant power input Yes Shielded cable Not required Console Electrical specification TTL-level kbit/s Data format 8 data bits, none parity, 1 stop bit no flow control Circuit type SELV Transmission range 15 m except USB Connection 2.5 mm jack, use Westermo cable USB Electrical specification USB 2.0 host interface UP to 12 Mbit/s (full-speed mode) Circuit type SELV Maximum supply current 500 ma except Console Connection USB receptacle connector type A IO / Relay output Connect resistance 30 Ω Maximum voltage/current 60 VDC / 80 ma IO / Digital INPUT Voltage levels Logic one > 12V, Logic zero < 1V

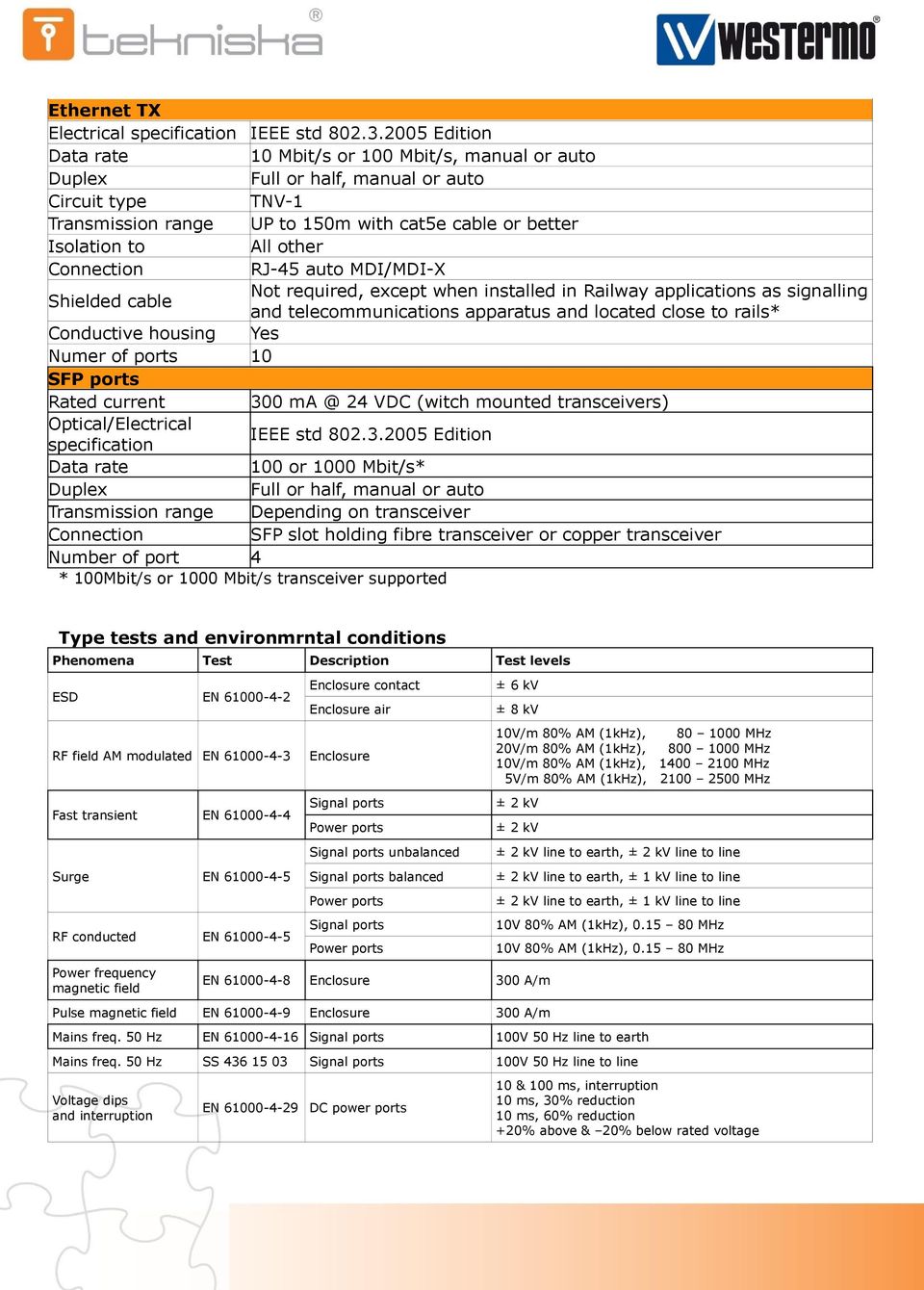

4 Ethernet TX Electrical specification IEEE std Edition 10 Mbit/s or 100 Mbit/s, manual or auto Duplex Full or half, manual or auto Circuit type TNV-1 Transmission range UP to 150m with cat5e cable or better Connection RJ-45 auto MDI/MDI-X Shielded cable Not required, except when installed in Railway applications as signalling and telecommunications apparatus and located close to rails* Conductive housing Yes Numer of ports 10 SFP ports Rated current VDC (witch mounted transceivers) Optical/Electrical specification IEEE std Edition 100 or 1000 Mbit/s* Duplex Full or half, manual or auto Transmission range Depending on transceiver Connection SFP slot holding fibre transceiver or copper transceiver Number of port 4 * 100Mbit/s or 1000 Mbit/s transceiver supported Type tests and environmrntal conditions Phenomena Test Description Test levels ESD EN Enclosure contact Enclosure air RF field AM modulated EN Enclosure Fast transient EN Surge EN RF conducted EN Power frequency magnetic field Signal ports Signal ports unbalanced Signal ports balanced Signal ports ± 6 kv ± 8 kv 10V/m 80% AM (1kHz), MHz 20V/m 80% AM (1kHz), MHz 10V/m 80% AM (1kHz), MHz 5V/m 80% AM (1kHz), MHz ± 2 kv ± 2 kv EN Enclosure 300 A/m Pulse magnetic field EN Enclosure 300 A/m ± 2 kv line to earth, ± 2 kv line to line ± 2 kv line to earth, ± 1 kv line to line ± 2 kv line to earth, ± 1 kv line to line 10V 80% AM (1kHz), MHz 10V 80% AM (1kHz), MHz Mains freq. 50 Hz EN Signal ports 100V 50 Hz line to earth Mains freq. 50 Hz SS Signal ports 100V 50 Hz line to line Voltage dips and interruption EN DC power ports 10 & 100 ms, interruption 10 ms, 30% reduction 10 ms, 60% reduction +20% above & 20% below rated voltage

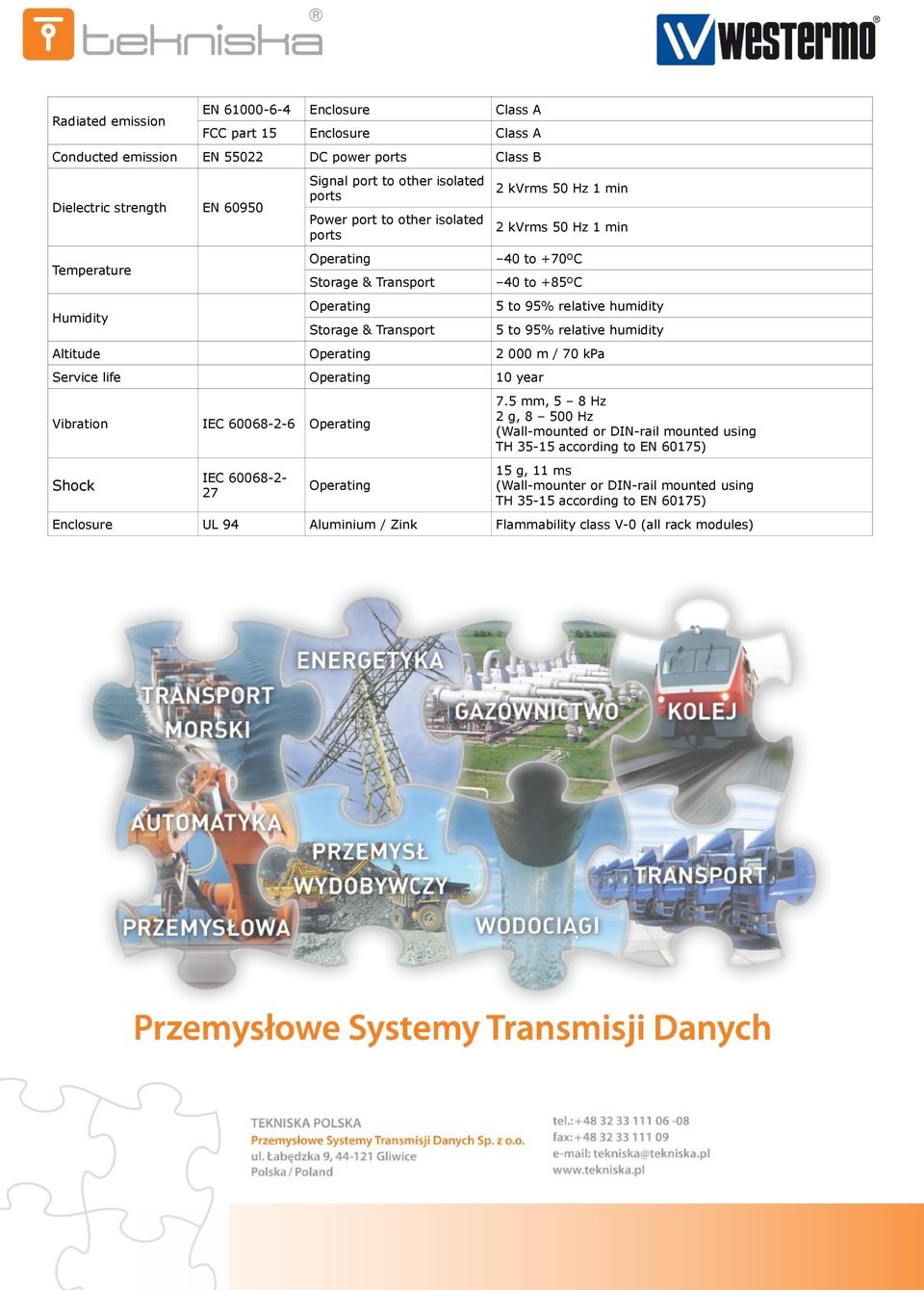

5 Radiated emission EN Enclosure Class A FCC part 15 Enclosure Class A Conducted emission EN DC power ports Class B Dielectric strength EN Temperature Humidity Signal port to other isolated ports Power port to other isolated ports Storage & Transport Storage & Transport 2 kvrms 50 Hz 1 min 2 kvrms 50 Hz 1 min 40 to +70ºC 40 to +85ºC 5 to 95% relative humidity 5 to 95% relative humidity Altitude m / 70 kpa Service life 10 year Vibration IEC Shock IEC mm, 5 8 Hz 2 g, Hz (Wall-mounted or DIN-rail mounted using TH according to EN 60175) 15 g, 11 ms (Wall-mounter or DIN-rail mounted using TH according to EN 60175) Enclosure UL 94 Aluminium / Zink Flammability class V-0 (all rack modules)
