723) Wbudowany pięcioportowy switch 4x 10/100/1000Mbit/s RJ45 + 1000Mbit/s SFP Wsparcie dla VLAN (802.1Q oraz 802.1ad) Wsparcie dla QoS (802.

1 Multiplekser/ koncentrator TDM over IP Połączenie do 4 strumieni PDH, G.703 E1 2048Mbit/s przez sieć pakietową LAN Ethernet 10/100/1000 Mbit/ s (Transparentna transmisja ramkowania oraz sygnalizacji zgodnie z G.704 oraz G.723) Wbudowany pięcioportowy switch 4x 10/100/1000Mbit/s RJ Mbit/s SFP Wsparcie dla VLAN (802.1Q oraz 802.1ad) Wsparcie dla QoS (802.1p) Obsługa połączeń punkt-punkt i punkt-wielopunkt Zarządzanie SNMP, WWW, TELNET, obsługa SNTP, syslog Zdalna aktualizacja oprogramowania Charakterystyka CHIRON-4E1 jest urządzeniem przeznaczonym do przenoszenia ruchu PDH podstawowej grupy pierwotnej 2.048Mbit/s przez sieć pakietową Ethernet 10/100/1000Mbit/s. Urządzenie posiada cechy takie jak: Wbudowany pięcioportowy switch (4 porty elektryczne Ethernet 10/100/1000Mbit/s, 1 port SFP Ethernet 1000Mbit/s) z obsługą sieci VLAN oraz mechanizmów QoS Cztery porty E1, Mbit/s Każdy port E1 jest enkapsulowany w oddzielny strumień pakietów posiadający definiowany przez użytkownika adres IP, oraz tag VLAN, pozwala stworzyć gwiazdę Każdy strumień pakietów wychodzący z portu E1 może być przypisany do oddzielnego portu Ethernet CHIRON-4E1 pełni więc rolę koncentratora i multipleksera PDH. Enkapsulowane przez moduł TDM over IP strumienie E1 wychodzą na porty Ethernet urządzenia i mogą być przeniesione przez dowolne urządzenia warstwy drugiej i trzeciej typu switch, router lub bridge czy też radiolinie. Każdy strumień pakietów związany z portem E1 może mieć zdefiniowany priorytet zgodnie z IEEE 802.1p w celu zapewnienia najwyższej jakości usługi. Strumienie danych E1 przenoszone są w sposób transparentny, bez modyfikacji CRC oraz zawartości szczeliny 16, co umożliwia bezproblemową współpracę urządzeń w oparciu o G.704 oraz G.732. Możliwe jest wykorzystanie wbudowanego w urządzenie przełącznika do transmisji po jednej skrętce/światłowodzie jednocześnie transmisji E1 oraz Ethernet. Multipleksery CHIRON-4E1 wyposażone są w bufor jittera niwelujący wahania opóźnień pakietów IP oraz mechanizm nadpisywania utraconych pakietów IP. Multiplekser CHIRON-4E1 zasilany jest z napięcia stałego od 20 do 60V lub z zasilacza zewnętrznego dołączanego do urządzenia w przypadku napięcia przemiennego. Całkowity pobór mocy przez urządzenie nie przekracza 6 Wat. VLAN, Q-in-Q Dostępny kanał transmisji strumienia danych Ethernet może zostać podzielony na niezależne kanały transmisji z wykorzystaniem mechanizmów wirtualnych sieci VLAN (802.1Q oraz 802.1ad) lub pozostać transparentny dla urządzenia. CHIRON- 4E1 umożliwia obsługę mechanizmów QoS, ograniczanie pasma na portach Ethernet oraz obsługę ramek jumbo. QoS CHIRON-4E1 wyposażony jest w szereg mechanizmów QoS. Urządzenia obsługują osiem klas ruchu, priorytety transmisji dla poszczególnych ramek mogą zostać nadane na podstawie priorytetów portów, adresów MAC, VLAN ID, wartości DSCP/ToS oraz numerów portów TCP/UDP. Dostępne pasmo transmisji może być regulowane w kierunku wyjściowym i wejściowym zarówno dla portów, jak i dla poszczególnych kolejek (priorytetów). Urządzenie wspiera funkcjonalność Ethernet OAM (Link OAM oraz Service OAM) dostarczając zaawansowane mechanizmy do monitorowania i kontroli pracy (pętle zdalne, sprawdzanie ciągłości połączenia poprzez ramki CFM, zbieranie statystyk Ethernet ze zdalnych urządzeń). V4.07, str. 1/5

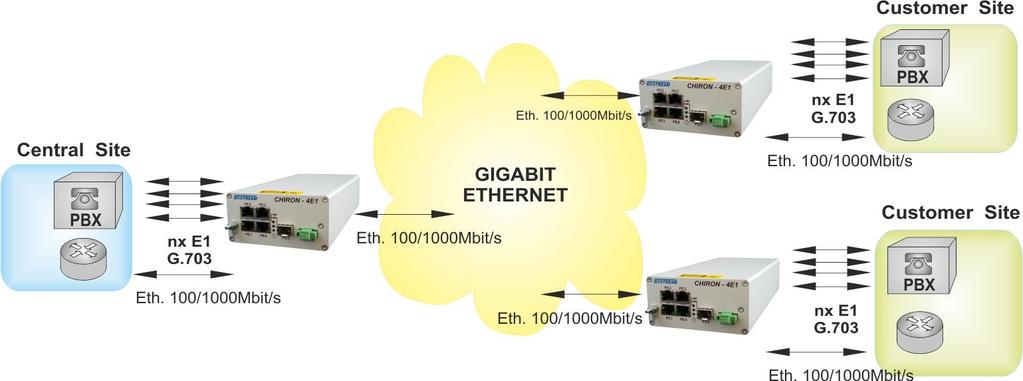

2 Rys. 1. Przykładowa aplikacja połączenia w gwiazdę Wbudowanie serwera HTTP, serwera TELNET oraz agenta SNMP pozwala na bezpieczną konfigurację parametrów urządzenia poprzez standardową przeglądarkę WWW oraz stałe monitorowanie uszkodzeń z poziomu dowolnych platform zarządzania wyposażonych w protokół SNMP. Dodatkowo wbudowana obsługa protokołu SMTP pozwala na powiadamianie operatora pocztą elektroniczną w przypadku wystąpienia awarii w systemie. W urządzeniu ponadto zostały zaimplementowane dodatkowe mechanizmy bezpieczeństwa. Wspierane standardy transmisyjne IEEE Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet Fiber IEEE 802.3ab 1000Base-T IEEE 802.3z Gigabit Fiber IEEE 802.3x Flow Control and Back-pressure IEEE 802.1p Class of Service (CoS) IEEE 802.1Q VLAN IEEE 802.1ad QinQ ITU-T G.703 ITU-T G.704 Przezroczysty kanał transmisyjny ITU-T G.723 Przezroczysty kanał transmisyjny Wspierane protokoły SNMP v1 NTP, SMTP, RMON, HTTP, Telnet, Syslog, MIB-II V4.07, str. 2/5

3 Wspierane normy, zalecenia i dyrektywy EMC, bezpieczeństwa* PN-EN 55011: Urządzenia przemysłowe, naukowe i medyczne - Charakterystyki zaburzeń o częstotliwości radiowej - Poziomy dopuszczalne i metody pomiaru, PN-EN 55024:2011/A1: Kompatybilność elektromagnetyczna (EMC) - Urządzenia informatyczne Charakterystyki odporności - Poziomy dopuszczalne i metody pomiaru. PN-EN :2007/A2: Urządzenia techniki informatycznej Bezpieczeństwo Część 1: Wymagania podstawowe, EMC 2004/108/WE Dyrektywa kompatybilności elektromagnetycznej. LVD 2006/95/WE Dyrektywa niskonapięciowa. PN-EN : Bezpieczeństwo urządzeń laserowych Część 1: Klasyfikacja sprzętu i wymagania. IEC Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques Electrostatic discharge immunity test IEC Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques Radiated, radio-frequency, electromagnetic field immunity test IEC Electromagnetic compatibility (EMC) Part 4-4: Testing and measurement techniques Electrical fast transient/burst immunity test IEC Electromagnetic compatibility (EMC) Part 4-5: Testing and measurement techniques Surge immunity test IEC Electromagnetic compatibility (EMC) Part 4-6: Testing and measurement techniques Immunity to conducted disturbances, induced by radio-frequency fields IEC Electromagnetic compatibility (EMC) Part 4-8: Testing and measurement techniques Power frequency magnetic field immunity test IEC Electromagnetic compatibility (EMC) Part 4-11: Testing and measurement techniques Voltage dips, short interruptions and voltage variations immunity tests IEC Electromagnetic compatibility (EMC) Part 4-12: Testing and measurement techniques Ring wave immunity test IEC Electromagnetic compatibility (EMC) Part 4-29: Testing and measurement techniques Voltage dips, short interruptions and voltage variations on d.c. input power port immunity tests Zakres i lista wspieranych standardów może ulec zmianie w miarę rozwoju urządzenia Porty E1 Zgodne z ITU-T G.703/704/723, 2048 kbit/s Strata pakietów 1 % Maksymalne opóźnienie w każdym kierunku 100 ms, zgodnie z ITU-T G.114 Jitter - zmiany opóźnienia 100 ms BER 10-9 Impedancja falowa 120 Ohm Kod liniowy HDB3 Zegar odtworzony z interfejsu E1 lub z sieci Zarządzanie Protokół HTTP i przeglądarka www jako aplikacja zarządzania, telnet, SNMP SMTP - wysyłanie w przypadku awarii W paśmie, poprzez dowolny port Ethernet, Możliwość wydzielenia dedykowanego kanału zarządzania. Zasilanie Zasilacz DC, 6-60V VDC /1-0.15A Zasilacz AC, VDC / VAC / 90-40mA Ethernet Złącze RJ-45 Interfejsy Ethernet 4xRJ45 10/100/1000 Mbps 1 x SFP 1000 Mbps Funkcja kontroli przepływu Funkcja autocrossover MDI, MDI-X Wsparcie dla sieci VLAN, IEEE 802.1q MTU: do 9000 B Dwa wejścia zasilające, redundantne zasilanie opcja dla zasilania AC Cechy fizyczne Metalowa obudowa IP-30 Obudowa 483x170x44 mm Waga do 1.7 kg Standardowa temperatura pracy: 0 do +50 C Standardowa wilgotność otoczenia podczas pracy: 0 do 95 % (bez kondensacji) Typ lokalizacji: klasa C zgodnie z normą PN-EN lokalizacje osłonięte V4.07, str. 3/5

4 widok 19 - przód/ bok widok - przód widok - bok CHIRON-4E1-(D)-(x) Dostępne wersje: D podwójne urządzenie w jednej obudowie Dostępne wersje: brak urządzenie wolnostojące 19 urządzenie 1U/19 V4.07, str. 4/5

5 Dodatkowe akcesoria: BTP-8524-S5CD 1.25G, 850nm, MM, 550m, SFP, LC, 0~70 O C BTP-3124-L2CD 1.25G, 1310nm, MM/SM, 2/20km, SFP, LC, 0~70 O C BTP-3124-L4CD 1.25G, 1310nm, SM, 40km, SFP, LC, 0~70 O C BTP-5524-L4CD 1.25G, 1550nm, SM, 40km, SFP, LC, 0~70 O C BTP-5524-L8CD 1.25G, 1550nm, SM, 80km, SFP, LC, 0~70 O C BTP CD 1.25G, 1550nm, SM, 120km, SFP, LC, 0~70 O C BTPB-3524L-L2CD 1.25G, 1310/1550nm, SM, 20km, SFP, WDM, LC, 0~70 O C BTPB-5324L-L2CD 1.25G, 1550/1310nm, SM, 20km, SFP, WDM, LC, 0~70 O C BTPB-3524S-L2CD 1.25G, 1310/1550nm, SM, 20km, SFP, WDM, SC, 0~70 O C BTPB-5324S-L2CD 1.25G, 1550/1310nm, SM, 20km, SFP, WDM, SC, 0~70 O C BTPB-3524L-L4CD 1.25G, 1310/1550nm, SM, 40km, SFP, WDM, LC, 0~70 O C BTPB-5324L-L4CD 1.25G, 1550/1310nm, SM, 40km, SFP, WDM, LC, 0~70 O C BTPB-3524S-L4CD 1.25G, 1310/1550nm, SM, 40km, SFP, WDM, SC, 0~70 O C, BTPB-5324S-L4CD 1.25G, 1550/1310nm, SM, 40km, SFP, WDM, SC, 0~70 O C BTE-GB-P1RT 10/100/1000M, 100m(UTP-5), Copper SFP, RJ-45, 0~70 O C BTE-GB-P3RT 1000M, 100m(UTP-5), Copper SFP, RJ-45, 0~70 O C LT Listwa mocująca do szafy 19 dla urządzeń 4x Chiron-4E1 Wykaz proponowanych zasilaczy do urządzeń firmy BITSTREAM Oznaczenie zasilacza Zakres napięcia wyjściowego DC nominalna moc wyjściowa W Temperatura pracy C-standardowa T-przemysłowa ZAS W-C 24 V 25 0 C ~ +50 C ZAS W-C 48 V 25 0 C ~ +50 C ZAS S-C 24 V 25 0 C ~ +50 C ZAS S-C 48 V 25 0 C ~ +50 C ZAS R-T 24 V C ~ +70 C ZAS R-T 24 V C ~ +70 C ZAS-48V56-40-R-T V C ~ +70 C Legenda oznaczeń: W wtyczkowy; S standalone; R na szynę DIN V4.07, str. 5/5
