TEMAT: INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CHŁODNICZA

Transkrypt

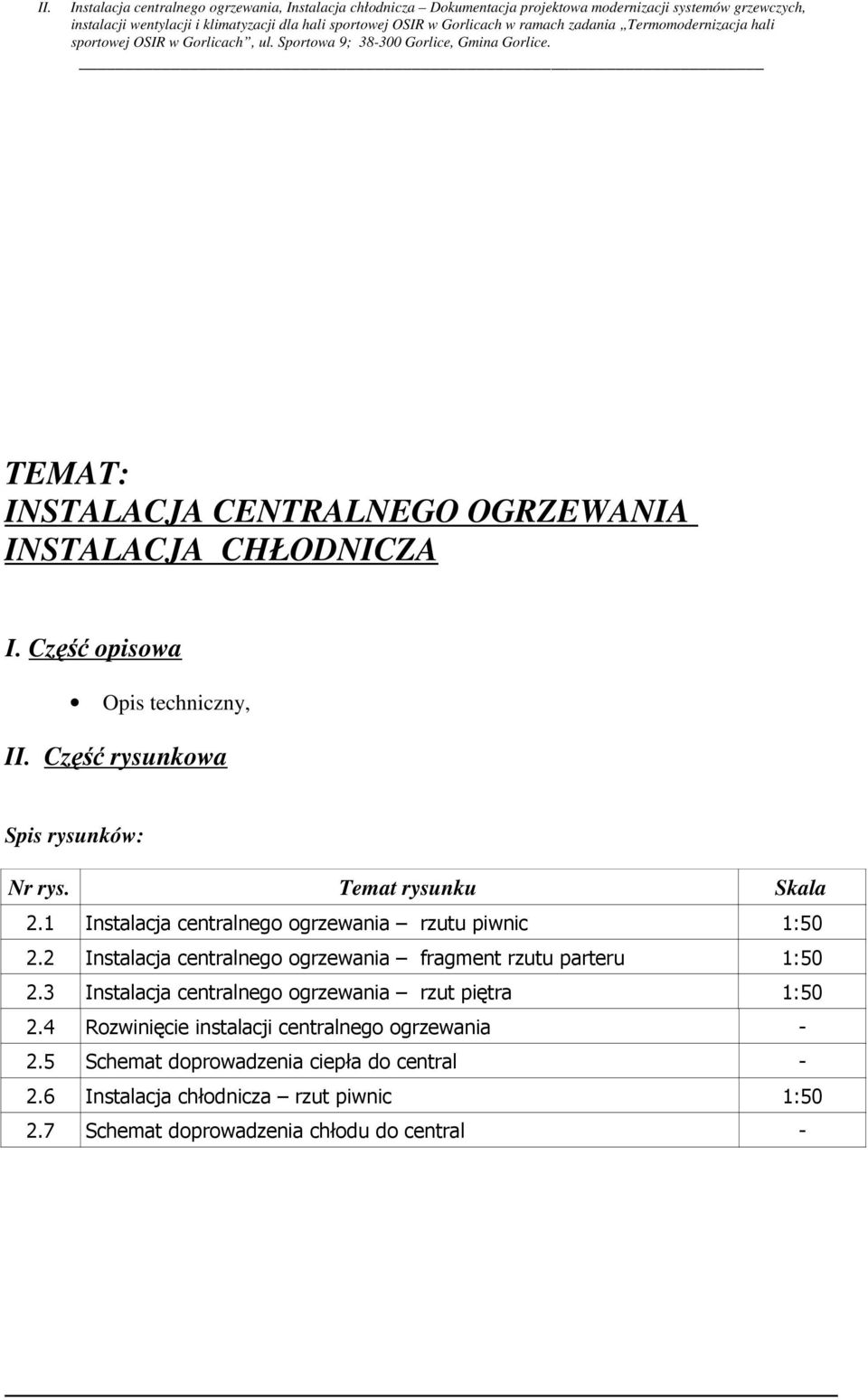

1 TEMAT: INSTALACJA CENTRALNEGO OGRZEWANIA INSTALACJA CHŁODNICZA I. Część opisowa Opis techniczny, II. Część rysunkowa Spis rysunków: Nr rys. Temat rysunku Skala 2.1 Instalacja centralnego ogrzewania rzutu piwnic 1: Instalacja centralnego ogrzewania fragment rzutu parteru 1: Instalacja centralnego ogrzewania rzut piętra 1: Rozwinięcie instalacji centralnego ogrzewania Schemat doprowadzenia ciepła do central Instalacja chłodnicza rzut piwnic 1: Schemat doprowadzenia chłodu do central -

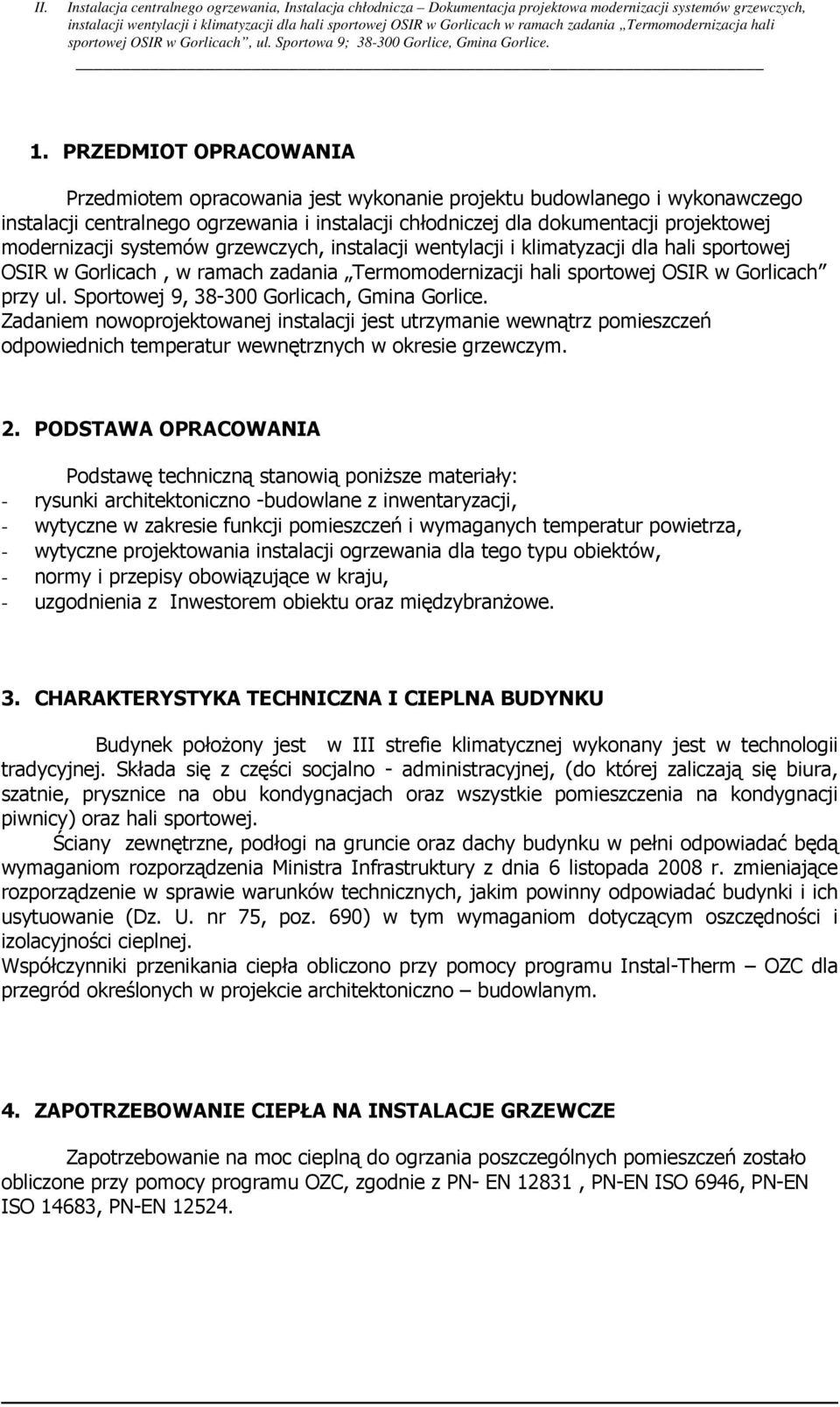

2 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie projektu budowlanego i wykonawczego instalacji centralnego ogrzewania i instalacji chłodniczej dla dokumentacji projektowej modernizacji systemów grzewczych, instalacji wentylacji i klimatyzacji dla hali sportowej OSIR w Gorlicach, w ramach zadania Termomodernizacji hali sportowej OSIR w Gorlicach przy ul. Sportowej 9, Gorlicach, Gmina Gorlice. Zadaniem nowoprojektowanej instalacji jest utrzymanie wewnątrz pomieszczeń odpowiednich temperatur wewnętrznych w okresie grzewczym. 2. PODSTAWA OPRACOWANIA Podstawę techniczną stanowią poniŝsze materiały: - rysunki architektoniczno -budowlane z inwentaryzacji, - wytyczne w zakresie funkcji pomieszczeń i wymaganych temperatur powietrza, - wytyczne projektowania instalacji ogrzewania dla tego typu obiektów, - normy i przepisy obowiązujące w kraju, - uzgodnienia z Inwestorem obiektu oraz międzybranŝowe. 3. CHARAKTERYSTYKA TECHNICZNA I CIEPLNA BUDYNKU Budynek połoŝony jest w III strefie klimatycznej wykonany jest w technologii tradycyjnej. Składa się z części socjalno - administracyjnej, (do której zaliczają się biura, szatnie, prysznice na obu kondygnacjach oraz wszystkie pomieszczenia na kondygnacji piwnicy) oraz hali sportowej. Ściany zewnętrzne, podłogi na gruncie oraz dachy budynku w pełni odpowiadać będą wymaganiom rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690) w tym wymaganiom dotyczącym oszczędności i izolacyjności cieplnej. Współczynniki przenikania ciepła obliczono przy pomocy programu Instal-Therm OZC dla przegród określonych w projekcie architektoniczno budowlanym. 4. ZAPOTRZEBOWANIE CIEPŁA NA INSTALACJE GRZEWCZE Zapotrzebowanie na moc cieplną do ogrzania poszczególnych pomieszczeń zostało obliczone przy pomocy programu OZC, zgodnie z PN- EN 12831, PN-EN ISO 6946, PN-EN ISO 14683, PN-EN

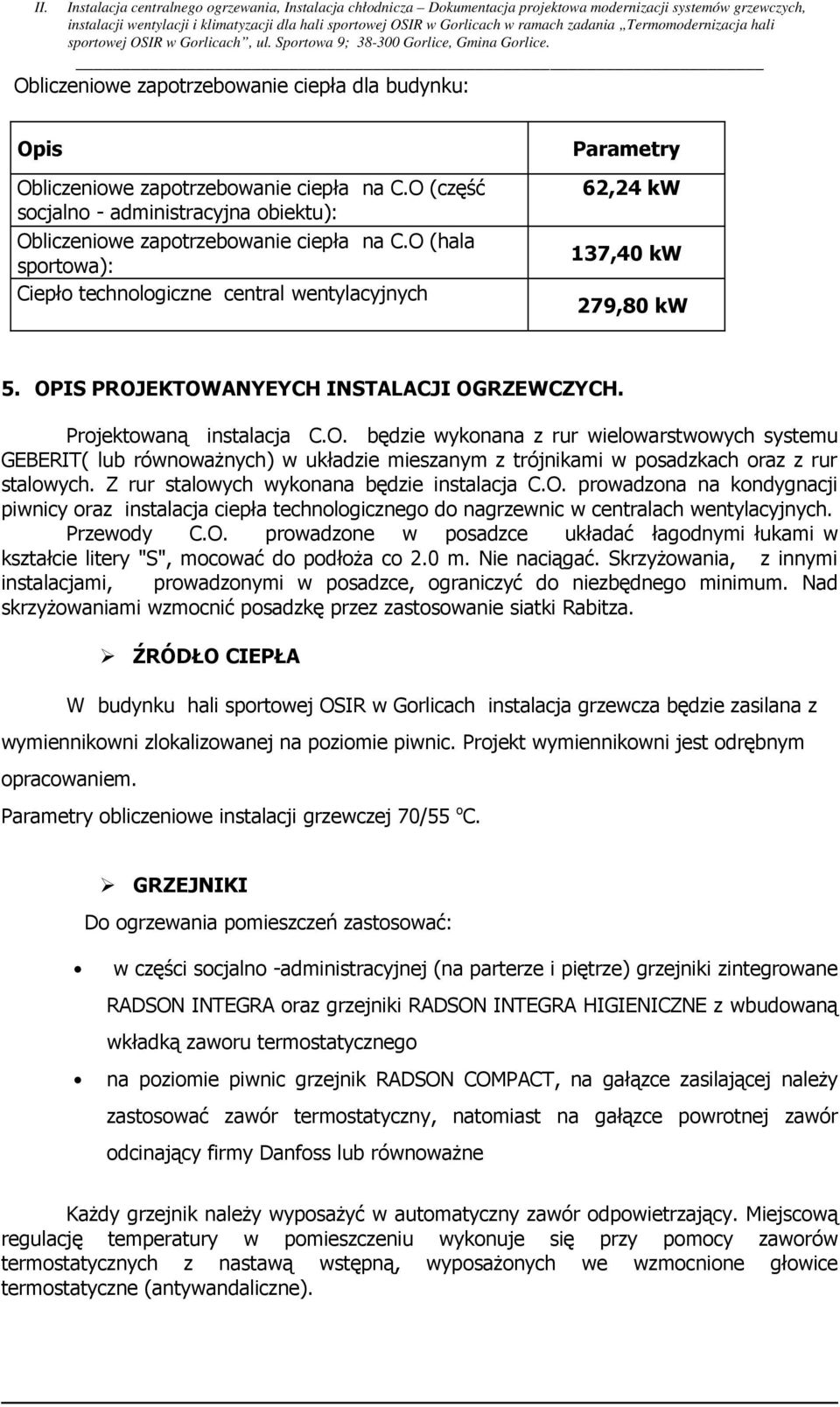

3 Obliczeniowe zapotrzebowanie ciepła dla budynku: Opis Obliczeniowe zapotrzebowanie ciepła na C.O (część socjalno - administracyjna obiektu): Obliczeniowe zapotrzebowanie ciepła na C.O (hala sportowa): Ciepło technologiczne central wentylacyjnych Parametry 62,24 kw 137,40 kw 279,80 kw 5. OPIS PROJEKTOWANYEYCH INSTALACJI OGRZEWCZYCH. Projektowaną instalacja C.O. będzie wykonana z rur wielowarstwowych systemu GEBERIT( lub równowaŝnych) w układzie mieszanym z trójnikami w posadzkach oraz z rur stalowych. Z rur stalowych wykonana będzie instalacja C.O. prowadzona na kondygnacji piwnicy oraz instalacja ciepła technologicznego do nagrzewnic w centralach wentylacyjnych. Przewody C.O. prowadzone w posadzce układać łagodnymi łukami w kształcie litery "S", mocować do podłoŝa co 2.0 m. Nie naciągać. SkrzyŜowania, z innymi instalacjami, prowadzonymi w posadzce, ograniczyć do niezbędnego minimum. Nad skrzyŝowaniami wzmocnić posadzkę przez zastosowanie siatki Rabitza. ŹRÓDŁO CIEPŁA W budynku hali sportowej OSIR w Gorlicach instalacja grzewcza będzie zasilana z wymiennikowni zlokalizowanej na poziomie piwnic. Projekt wymiennikowni jest odrębnym opracowaniem. Parametry obliczeniowe instalacji grzewczej 70/55 o C. GRZEJNIKI Do ogrzewania pomieszczeń zastosować: w części socjalno -administracyjnej (na parterze i piętrze) grzejniki zintegrowane RADSON INTEGRA oraz grzejniki RADSON INTEGRA HIGIENICZNE z wbudowaną wkładką zaworu termostatycznego na poziomie piwnic grzejnik RADSON COMPACT, na gałązce zasilającej naleŝy zastosować zawór termostatyczny, natomiast na gałązce powrotnej zawór odcinający firmy Danfoss lub równowaŝne KaŜdy grzejnik naleŝy wyposaŝyć w automatyczny zawór odpowietrzający. Miejscową regulację temperatury w pomieszczeniu wykonuje się przy pomocy zaworów termostatycznych z nastawą wstępną, wyposaŝonych we wzmocnione głowice termostatyczne (antywandaliczne).

4 MONTAś GRZEJNIKÓW Grzejnik ustawiany przy ścianie naleŝy montować albo w płaszczyźnie pionowej albo w płaszczyźnie równoległej do powierzchni ściany lub wnęki. Zastosowane grzejniki płytowe naleŝy mocować do ściany zgodnie z instrukcja producenta grzejnika. Wsporniki, uchwyty i stojaki grzejnikowe powinny być osadzone w przegrodzie budowlanej w sposób trwały. Grzejnik powinien opierać się całkowicie na wszystkich wspornikach lub stojakach. Grzejniki naleŝy zabezpieczyć przed zanieczyszczeniem lub uszkodzeniem do czasu zakończenia robót wykończeniowych. Grzejnik naleŝy łączyć z gałązkami grzejnikowymi w sposób umoŝliwiający montaŝ i demontaŝ bez uszkodzenia gałązek i naruszenia wykończenia przegród budowlanych, stosując łączniki podłączeniowe dostępne w systemie zastosowanych grzejników. Podłączenie grzejników z ściany poprzez armaturę przyłączeniową kątową typu Vekotec firmy Heimeier. APARATY GRZEWCZE BIDDLE W pomieszczeniu hali sportowej zastosowano dodatkowo 4 aparaty grzewcze Biddle, typ NOZ 50-W3-D ( lub równowaŝnych), które pełnić będą rolę tzw. destryfikatorów zapewniających wymieszanie powietrza w okresach grzewczych. W przypadku ewentualności wyłączenia wentylacji mechanicznej przejmą rolę ogrzewania całej hali sportowej. Obieg grzewczy dla aparatów Biddle wykonany jest z rur stalowych. Parametry instalacji grzewczej do aparatów Bidlle to 70/55 o C. CENTRALE WENTYLACYJNE Centrale wentylacyjne będą wyposaŝone w nagrzewnice, zasilane glikolem etylenowym 35 % o parametrach 80/60 o C. Centrale wentylacyjne naleŝy zasilić z odrębnego obiegu grzewczego. Obieg grzewczy dla central wykonany jest z rur stalowych. 6. WYKONANIE INSTALACJI 6.1.ROZPROWADZENIE PRZEWODÓW GRZEWCZYCH. Główne przewody instalacji C.O. rozprowadzające czynnik grzewczy z wymiennikowni do pionów będą wykonane ze stali i będą prowadzone pod stropem kondygnacji. Następnie pionami instalacja centralnego ogrzewania rozprowadza czynnik grzewczy na poszczególne piętra do grzejników, które będą podłączone od dołu. Obieg grzewczy do nagrzewnic w centralach wentylacyjnych wykonać z rur stalowych i prowadzić pod stropem kondygnacji piwnicy.

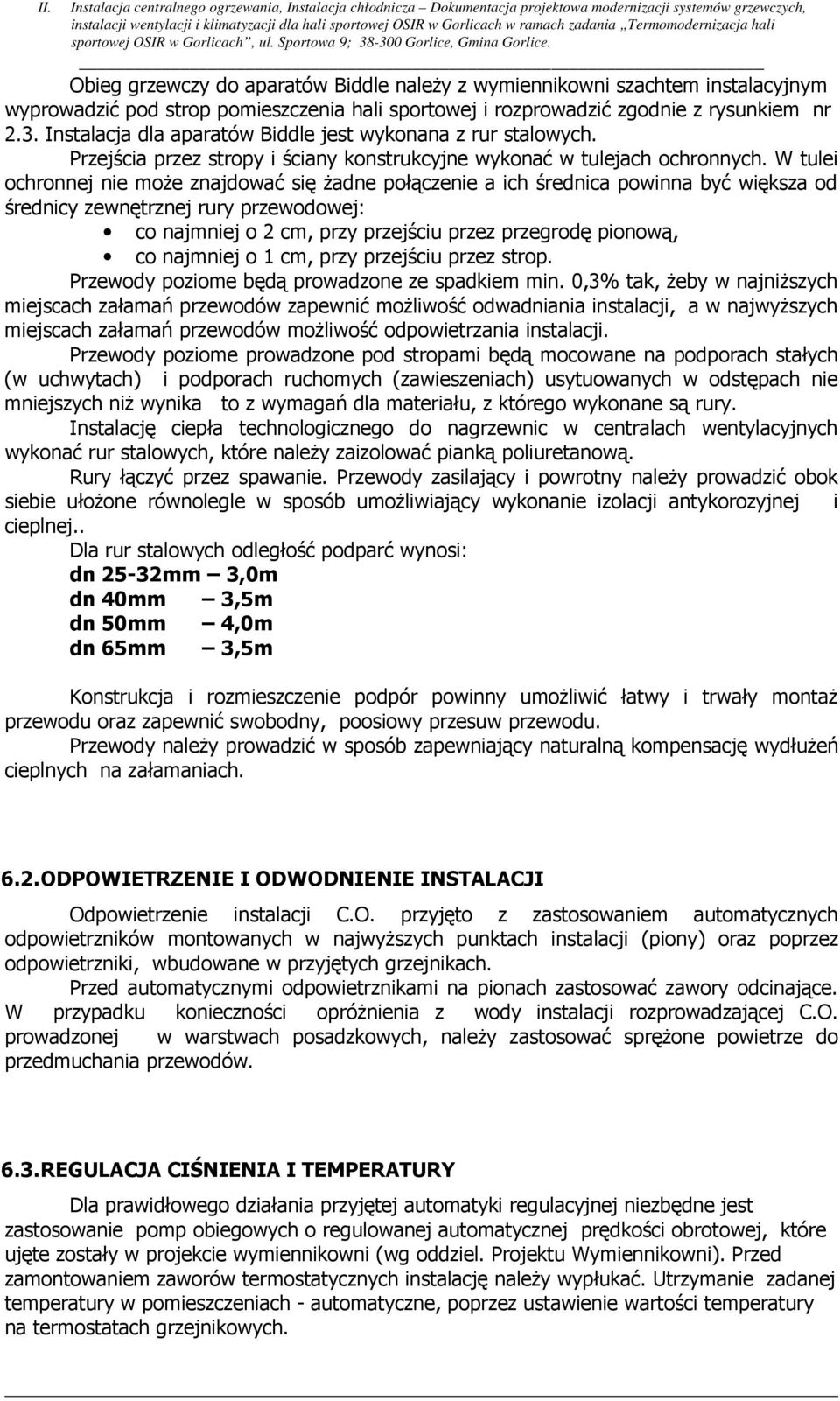

5 Obieg grzewczy do aparatów Biddle naleŝy z wymiennikowni szachtem instalacyjnym wyprowadzić pod strop pomieszczenia hali sportowej i rozprowadzić zgodnie z rysunkiem nr 2.3. Instalacja dla aparatów Biddle jest wykonana z rur stalowych. Przejścia przez stropy i ściany konstrukcyjne wykonać w tulejach ochronnych. W tulei ochronnej nie moŝe znajdować się Ŝadne połączenie a ich średnica powinna być większa od średnicy zewnętrznej rury przewodowej: co najmniej o 2 cm, przy przejściu przez przegrodę pionową, co najmniej o 1 cm, przy przejściu przez strop. Przewody poziome będą prowadzone ze spadkiem min. 0,3% tak, Ŝeby w najniŝszych miejscach załamań przewodów zapewnić moŝliwość odwadniania instalacji, a w najwyŝszych miejscach załamań przewodów moŝliwość odpowietrzania instalacji. Przewody poziome prowadzone pod stropami będą mocowane na podporach stałych (w uchwytach) i podporach ruchomych (zawieszeniach) usytuowanych w odstępach nie mniejszych niŝ wynika to z wymagań dla materiału, z którego wykonane są rury. Instalację ciepła technologicznego do nagrzewnic w centralach wentylacyjnych wykonać rur stalowych, które naleŝy zaizolować pianką poliuretanową. Rury łączyć przez spawanie. Przewody zasilający i powrotny naleŝy prowadzić obok siebie ułoŝone równolegle w sposób umoŝliwiający wykonanie izolacji antykorozyjnej i cieplnej.. Dla rur stalowych odległość podparć wynosi: dn 25-32mm 3,0m dn 40mm 3,5m dn 50mm 4,0m dn 65mm 3,5m Konstrukcja i rozmieszczenie podpór powinny umoŝliwić łatwy i trwały montaŝ przewodu oraz zapewnić swobodny, poosiowy przesuw przewodu. Przewody naleŝy prowadzić w sposób zapewniający naturalną kompensację wydłuŝeń cieplnych na załamaniach. 6.2.ODPOWIETRZENIE I ODWODNIENIE INSTALACJI Odpowietrzenie instalacji C.O. przyjęto z zastosowaniem automatycznych odpowietrzników montowanych w najwyŝszych punktach instalacji (piony) oraz poprzez odpowietrzniki, wbudowane w przyjętych grzejnikach. Przed automatycznymi odpowietrznikami na pionach zastosować zawory odcinające. W przypadku konieczności opróŝnienia z wody instalacji rozprowadzającej C.O. prowadzonej w warstwach posadzkowych, naleŝy zastosować spręŝone powietrze do przedmuchania przewodów. 6.3.REGULACJA CIŚNIENIA I TEMPERATURY Dla prawidłowego działania przyjętej automatyki regulacyjnej niezbędne jest zastosowanie pomp obiegowych o regulowanej automatycznej prędkości obrotowej, które ujęte zostały w projekcie wymiennikowni (wg oddziel. Projektu Wymiennikowni). Przed zamontowaniem zaworów termostatycznych instalację naleŝy wypłukać. Utrzymanie zadanej temperatury w pomieszczeniach - automatyczne, poprzez ustawienie wartości temperatury na termostatach grzejnikowych.

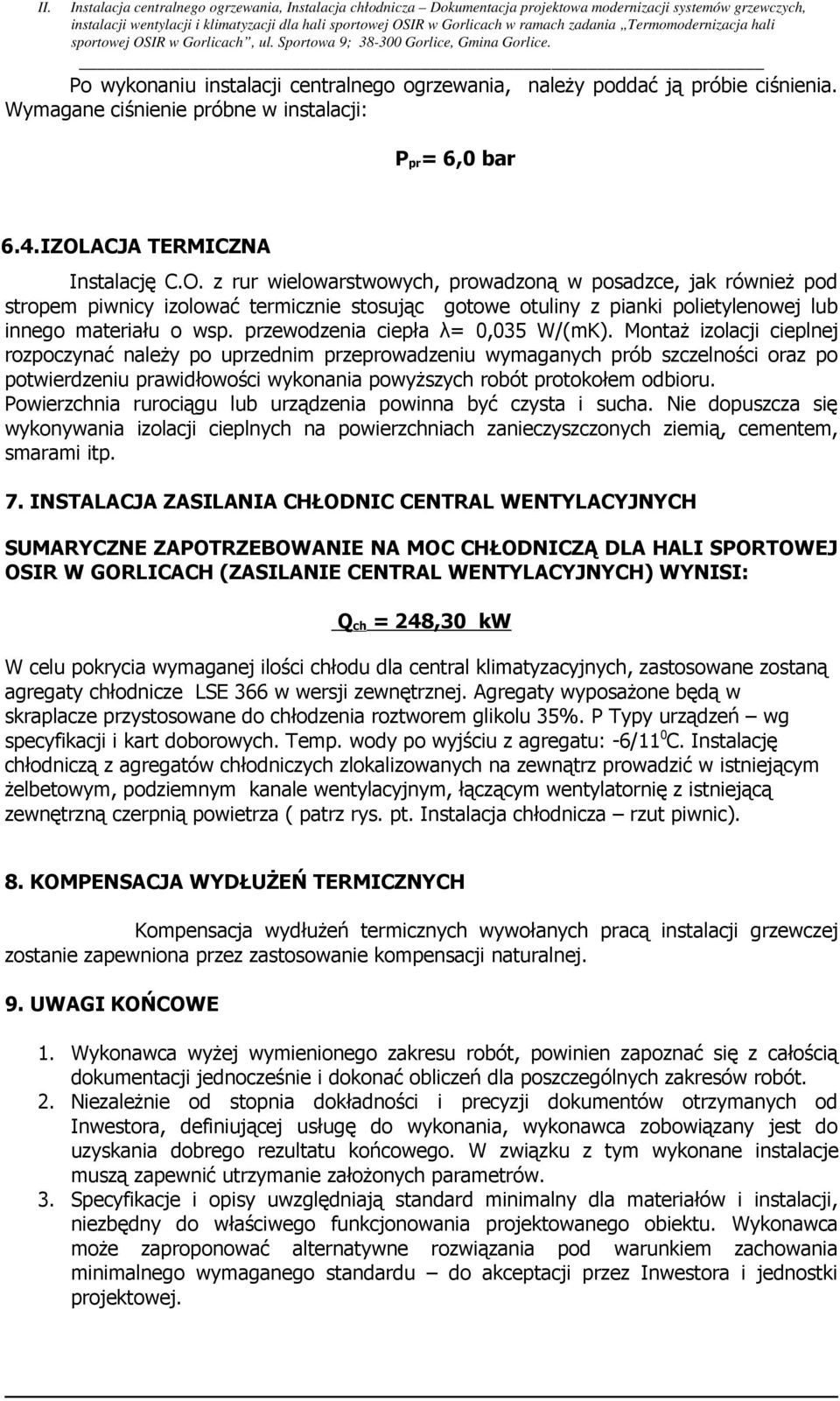

6 Po wykonaniu instalacji centralnego ogrzewania, naleŝy poddać ją próbie ciśnienia. Wymagane ciśnienie próbne w instalacji: P pr= 6,0 bar 6.4.IZOLACJA TERMICZNA Instalację C.O. z rur wielowarstwowych, prowadzoną w posadzce, jak równieŝ pod stropem piwnicy izolować termicznie stosując gotowe otuliny z pianki polietylenowej lub innego materiału o wsp. przewodzenia ciepła λ= 0,035 W/(mK). MontaŜ izolacji cieplnej rozpoczynać naleŝy po uprzednim przeprowadzeniu wymaganych prób szczelności oraz po potwierdzeniu prawidłowości wykonania powyŝszych robót protokołem odbioru. Powierzchnia rurociągu lub urządzenia powinna być czysta i sucha. Nie dopuszcza się wykonywania izolacji cieplnych na powierzchniach zanieczyszczonych ziemią, cementem, smarami itp. 7. INSTALACJA ZASILANIA CHŁODNIC CENTRAL WENTYLACYJNYCH SUMARYCZNE ZAPOTRZEBOWANIE NA MOC CHŁODNICZĄ DLA HALI SPORTOWEJ OSIR W GORLICACH (ZASILANIE CENTRAL WENTYLACYJNYCH) WYNISI: Q ch = 248,30 kw W celu pokrycia wymaganej ilości chłodu dla central klimatyzacyjnych, zastosowane zostaną agregaty chłodnicze LSE 366 w wersji zewnętrznej. Agregaty wyposaŝone będą w skraplacze przystosowane do chłodzenia roztworem glikolu 35%. P Typy urządzeń wg specyfikacji i kart doborowych. Temp. wody po wyjściu z agregatu: -6/11 0 C. Instalację chłodniczą z agregatów chłodniczych zlokalizowanych na zewnątrz prowadzić w istniejącym Ŝelbetowym, podziemnym kanale wentylacyjnym, łączącym wentylatornię z istniejącą zewnętrzną czerpnią powietrza ( patrz rys. pt. Instalacja chłodnicza rzut piwnic). 8. KOMPENSACJA WYDŁUśEŃ TERMICZNYCH Kompensacja wydłuŝeń termicznych wywołanych pracą instalacji grzewczej zostanie zapewniona przez zastosowanie kompensacji naturalnej. 9. UWAGI KOŃCOWE 1. Wykonawca wyŝej wymienionego zakresu robót, powinien zapoznać się z całością dokumentacji jednocześnie i dokonać obliczeń dla poszczególnych zakresów robót. 2. NiezaleŜnie od stopnia dokładności i precyzji dokumentów otrzymanych od Inwestora, definiującej usługę do wykonania, wykonawca zobowiązany jest do uzyskania dobrego rezultatu końcowego. W związku z tym wykonane instalacje muszą zapewnić utrzymanie załoŝonych parametrów. 3. Specyfikacje i opisy uwzględniają standard minimalny dla materiałów i instalacji, niezbędny do właściwego funkcjonowania projektowanego obiektu. Wykonawca moŝe zaproponować alternatywne rozwiązania pod warunkiem zachowania minimalnego wymaganego standardu do akceptacji przez Inwestora i jednostki projektowej.

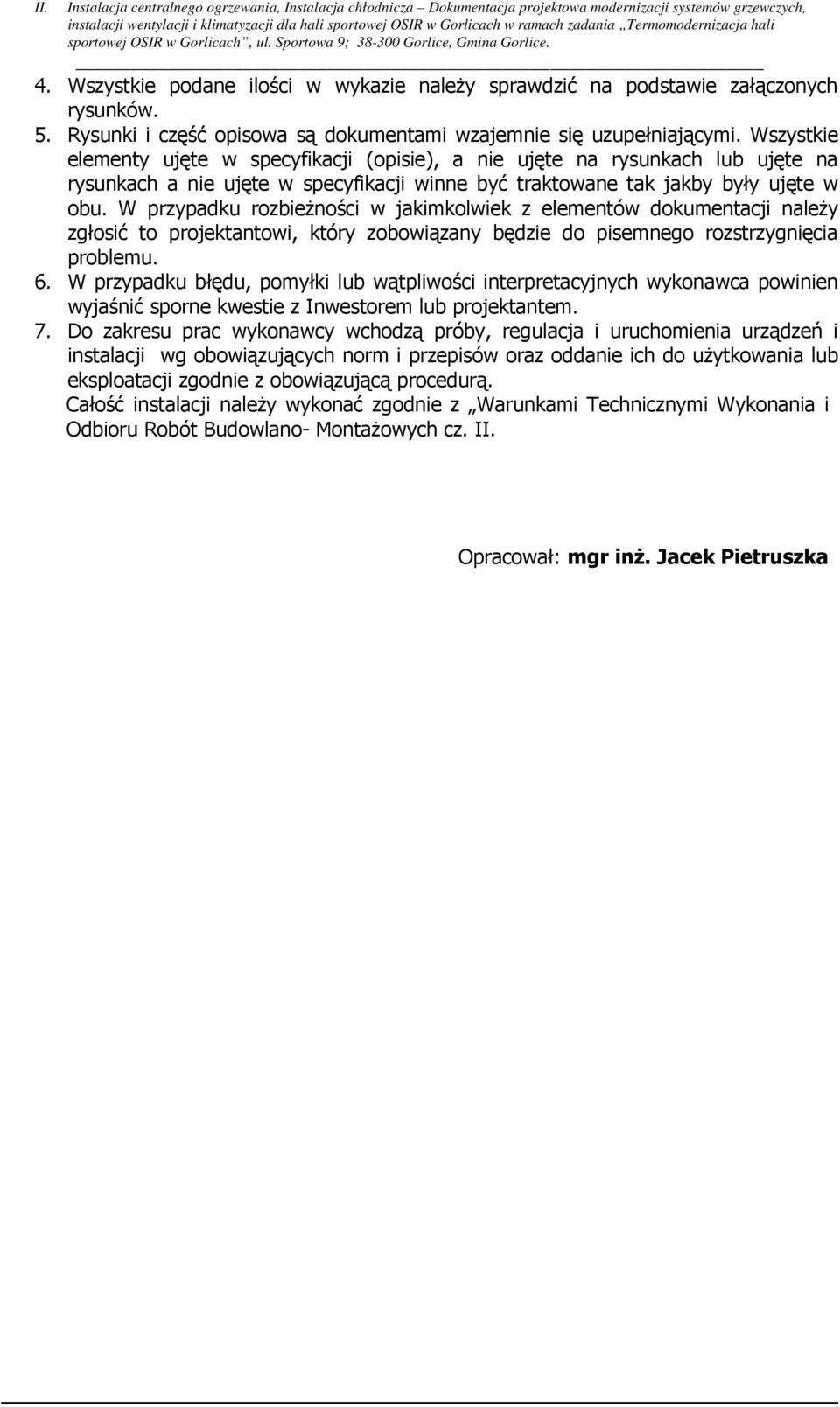

7 4. Wszystkie podane ilości w wykazie naleŝy sprawdzić na podstawie załączonych rysunków. 5. Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi. Wszystkie elementy ujęte w specyfikacji (opisie), a nie ujęte na rysunkach lub ujęte na rysunkach a nie ujęte w specyfikacji winne być traktowane tak jakby były ujęte w obu. W przypadku rozbieŝności w jakimkolwiek z elementów dokumentacji naleŝy zgłosić to projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia problemu. 6. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych wykonawca powinien wyjaśnić sporne kwestie z Inwestorem lub projektantem. 7. Do zakresu prac wykonawcy wchodzą próby, regulacja i uruchomienia urządzeń i instalacji wg obowiązujących norm i przepisów oraz oddanie ich do uŝytkowania lub eksploatacji zgodnie z obowiązującą procedurą. Całość instalacji naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- MontaŜowych cz. II. Opracował: mgr inŝ. Jacek Pietruszka

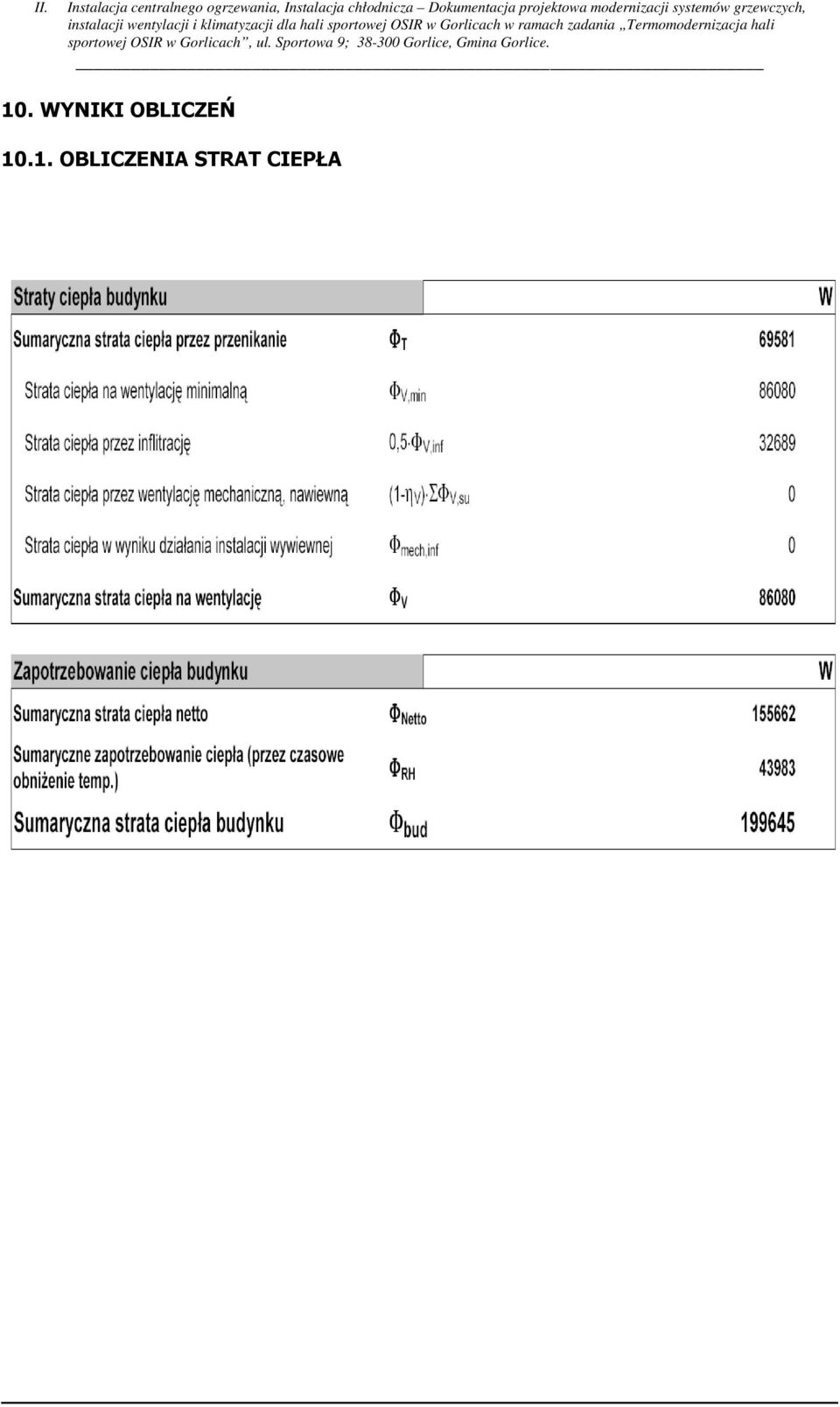

8 10. WYNIKI OBLICZEŃ OBLICZENIA STRAT CIEPŁA
