1 Wybierz czujnik ruchu i obecności do sterowania oświetleniem Czujniki DALI seria 750 NOWE FUNKCJE 1 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

2 Prosty wybór Czujnik DALI all-in-one Inteligentne sterowanie oświetleniem powinno być proste, dlatego irma Servodan stworzyła czujnik DALI, łączący wszystkie potrzebne funkcje do pracy przy większości instalacji. Dzięki takiemu rozwiązaniu nie trzeba zastanawiać się już nad różnymi wariantami na etapie projektowania i instalacji. Koniguracja czujnika jest niezależna od instalacji. W łatwy sposób pilotem ustawiamy wybrane strefy sterowania i funkcjonalności. Ustawienia można zmienić nie ingerując w instalację oświetleniową. To sprawia, że wybór czujnika jest prosty. Prosta instalacja i zwiększony komfort użytkowania: Zasilanie magistrali z czujnika (200 ma) realizowane bezpośrednio Duży zasięg detekcji do 24 m redukuje liczbę czujników Cztery strefy sterowania przy użyciu pięciożyłowego przewodu zapewnia proste okablowanie Koniguracja jest niezależna od instalacji zmiany są zawsze możliwe przy wymianie Automatyczna koni guracja opraw zapewnia łatwe serwisowanie i konserwację Multistrefa wybierana spośród istniejących stref sterowania optymalne oświetlenie z mniejszą liczbą opraw dodatkowe zapewniające Zintegrowane funkcje komfort użytkowania styk do odcięcia zasilania opraw zminimalizowanie zużycia energii elektrycznej podczas czuwania styk do integracji wentylacji styk do kontroli oświetlenia dodatkowego oświetlenie korytarza z funkcją trybu dzień/noc Niezależna koniguracja szybka wymiana oprawy Zeskanuj kod, aby przeczytać więcej o adresowalnych czujnikach DALI Opcjonalna kontrola ręczna: Przycisk dzwonkowy, potencjometr lub przycisk radiowy EnOcean 2 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

3 Prosta instalacja DALI Czujniki z serii 750 używają adresowalnego wariantu DALI, który każdemu elementowi magistrali przypisuje niepowtarzalny adres. Sprawia to, że oprawy, wyłączniki, czujniki itp. mogą zostać podłączone w dowolnym miejscu magistrali i kolejne ustawienia są niezależne od oprzewodowania. DALI ADRESOWALNE KORZYŚCI: Dali adresowalne 230 V AC + DALI Strefa światła dziennego 1 Strefa światła dziennego 2 Strefa światła dziennego 3 230V V AC Strefa 4 Prosta instalacja - okablowanie bez deiniowania stref sterowania oświetleniem, - elementy podłączone są w dowolnym miejscu magistrali DALI. Koniguracja jest niezależna od instalacji - koniguracja za pomocą pilota, - automatyczne konigurowanie w przypadku wymiany opraw, - ustawienia mogą zostać zmienione niezależnie od oprzewodowania, - nowe elementy są podłączane bezpośrednio do magistrali DALI, - łatwo podzielić pomieszczenie podczas zmian i remontów. Przykładowa instalacja oparta na adresowalnym protokole DALI. Automatyczna koniguracja błyskawiczna wymiana oprawy Czujniki DALI z nowej serii 750 posiadają zintegrowaną samodzielną konigurację. Oznacza to, że każdorazowo rejestrują wymianę oprawy na nową, nadając jej automatycznie adres i ustawienia poprzedniej oprawy. ŁATWA KONSERWACJA NEW Czujniki DALI mają zintegrowaną autokonigurację, która pozwala na szybką wymianę uszkodzonej oprawy. Do teraz wymiana uszkodzonej oprawy w instalacjach adresowalnych DALI wymagała koniguracji wszystkich opraw, w celu zezwolenia na zapisanie i zaadresowanie w magistrali nowej oprawy i innych parametrów. Dzięki autokoniguracji nie jest to potrzebne. Autokoniguracja sprawia, że wymiana oprawy jest prosta. 3 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

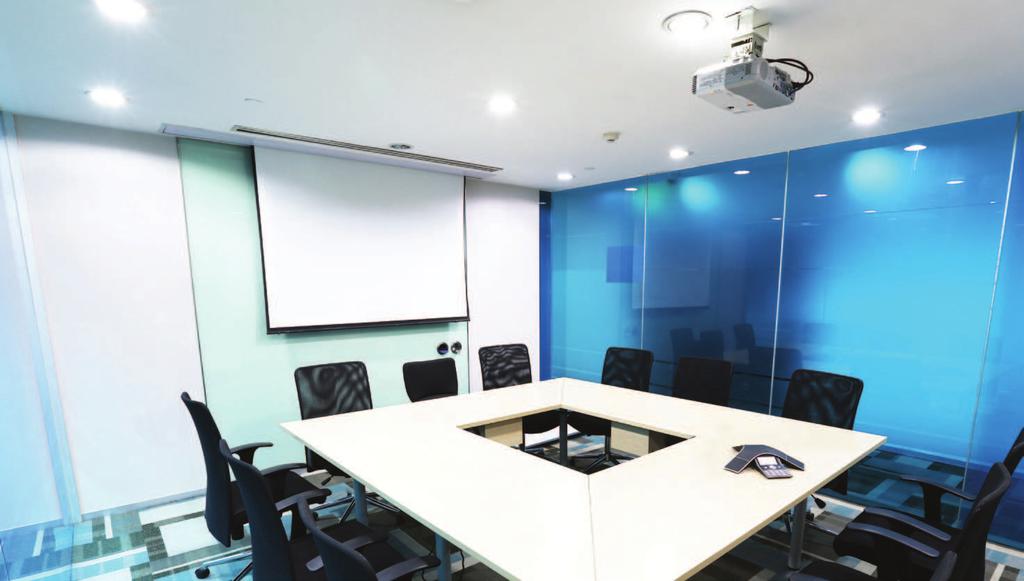

4 NEW SCENY ŚWIETLNE - szybkie zmiany oświetlenia Seria 750 pozwala na wstępne zdeiniowanie czterech scen oświetlenia, dlatego łatwo wybrać zaprogramowaną scenę świetlną. Można ją zastosować w pomieszczeniu przeznaczonym do wyświetlania prezentacji. Pożądane sceny przełączane są pilotem lub przyciskiem. Możliwe jest ustawienie do czterech różnych scen z wybranym natężeniem oświetlenia dla dowolnych opraw w każdej z nich. Cztery sceny są wybierane pilotem lub przyciskiem (wymagany moduł wejściowy nr ). SCENA KONFIGUROWANA JEST PILOTEM Indywidualną scenę oświetlenia konigurujemy za pomocą pilota, zatem komputer czy oprogramowanie są zbędne. To elastyczne rozwiązanie pozwala na dowolną zmianę zdeiniowanych scen niezależnie od oprzewodowania. OPTYMALNY BALANS KOMFORTU I OSZCZĘDNOŚCI ENERGII TRYB DZIEŃ/NOC Tryb dzień + obecność: natężenie oświetlenia zależy od ilości światła dziennego - obecność: nocne oświetlenie może być ustawione na wyłączenie po ustawionym czasie lub przy wystarczającym świetle dziennym Tryb noc + obecność: zdeiniowane natężenie oświetlenia - obecność: zdeiniowane natężenie oświetlenia Nowością w serii 750 jest wejście do integracji z przyciskiem, zegarem lub innym przekaźnikiem czasowym do zmiany w trybie dzień/noc. Pozwala to na sterowanie oświetleniem np. w korytarzach w zależności od tego czy jest dzień czy noc. W trybie dziennym oświetlenie jest sterowane zależnie od światła dziennego. Natomiast w trybie nocnym oświetlenie ma dwa warianty: wykrytej obecności lub nie. Ta opcja umożliwia osiągniecie optymalnej kombinacji komfortu użytkowania i oszczędności energii. 4 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

5 NOWE FUNKCJE - zintegrowane z serią 750 MULTISTREFA optymalne oświetlenie z mniejszą liczbą opraw Seria 750 pozwala tworzyć Multistrefy, które optymalnie dostosowują oświetlenie przy mniejszej liczbie opraw. Wydzielamy dodatkową strefę składającą się z opraw już przypisanych do obszaru sterowanego natężeniem oświetlenia. Przykładowo można tak wydzielić strefę do oświetlenia tablicy. Zastosowanie Multistrefy obniża koszty instalacji, dzięki redukcji oprzewodowania, szybszej instalacji i mniejszej liczbie opraw, co wpływa na osiągnięcie optymalnego wykorzystania zainstalowanych opraw. Koniguracja jest niezależna od instalacji i oprzewodowania. KORZYŚCI: Pełne wykorzystanie opraw Mniej opraw Mniej oprzewodowania Szybsza instalacja NEW Strefa 1 Strefa 1 Strefa 4 Multistrefa Strefa 2 Strefa V AC Strefa V AC Strefa 3 Sala szkolna z Multistrefą Trzy oprawy ze strefy oświetlenia uwzględniającej światło dzienne są także zintegrowane w Multistreie oświetlenia tablicy. Sala szkolna z tradycyjną instalacją Tradycyjne rozwiązanie, gdzie dwie oprawy zostały zainstalowane w dodatkowej streie oświetlenia tablicy. 5 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

6 MODUŁ ŁĄCZENIOWY DALI WIĘCEJ OPCJI - bez programowania KORZYŚCI: Prosty pomysł łączenie dwóch magistral DALI Prosta koniguracja bez programowania Prosta instalacja dzięki magistrali DALI Niskie koszty w porównaniu z rozwiązaniem IBI Czujniki z serii 750 współpracują z modułem łączeniowym DALI, który rozszerza możliwości instalacji wymagających aż do teraz innych rozwiązań IBI. Moduł łączeniowy pozwala na komunikowanie się sąsiednich magistral DALI bez skomplikowanego oprogramowania. Moduł łączeniowy jest instalowany pomiędzy magistralami DALI i przekazuje między nimi polecenia w jednym lub dwóch kierunkach. Przełącznikiem można również aktywować bądź dezaktywować przekazywanie poleceń w zależności od tego czy ścianka działowa jest otwarta czy zamknięta. MODUŁ ŁĄCZENIOWY DALI Instalacja w korytarzu z ponad 64 elementami DALI, gdzie każda oprawa posiada dwa zasilacze DALI. 230 V AC 230 V AC BEZ LIMITÓW - używaj nielimitowanej ilości elementów DALI W protokole DALI liczba 64 oznacza maksymalną liczbą elementów dostępnych w magistrali DALI. W przypadku instalowania rozbudowanego systemu sterowania oświetleniem może zajść potrzeba zastosowania większej liczby urządzeń. 230 V AC + DALI 230 V AC + DALI Moduł łączeniowy pozwala na łączenie dowolnej liczby podzespołów DALI, co likwiduje problem limitu 64 elementów. To rozwiązanie dedykowane jest do dużych instalacji w halach sportowych i przemysłowych. Zasilacz DALI 230 V AC Moduł łączeniowy DALI Instalacja w halach sportowych i innych miejscach: podziel instalację na kilka magistrali DALI z maksymalnie 64 elementami, połącz magistrale używając modułu łączeniowego DALI (wymaga zasilaczy DALI do każdej magistrali), ustaw moduły łączeniowe do przesyłania poleceń pomiędzy magistralami DALI. 6 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

7 STEROWANIE OŚWIETLENIEM W SĄSIEDNICH STREFACH W biurach open-space lub podobnych miejscach może pojawić się potrzeba sterowania oświetleniem w sąsiednich strefach. Eliminuje to nieprzyjemne doświadczenie związane z ciemnością w sąsiedniej streie oświetlenia. Obszar A Obszar B 230V V AC 230V V AC Sterowanie oświetleniem w sąsiednich strefach osiągane jest dzięki połączeniu magistral DALI stref sąsiednich za pomocą modułu łączeniowego. Pozwala to na ściemnienie oświetlenia do np. 50% w sytuacji, gdy nikogo nie ma w sąsiedniej streie. To oznacza, że użytkownik nigdy nie zostanie otoczony przez zupełną ciemność. 230V V AC Obszar C Obszar D 230V V AC Sterowanie oświetleniem w strefach sąsiednich do biur open space, może być również stosowane w korytarzach. STEROWANIE OŚWIETLENIEM Z MOBILNĄ ŚCIANKĄ DZIAŁOWĄ Moduł łączeniowy jest prostym i opłacalnym rozwiązaniem. Zapewnia synchronizację sterowania oświetleniem w salach z mobilną ścianką działową, kiedy zostanie otwarta lub zamknięta. 230V V AC AC Strefa 1 Strefa 1 230V V AC AC Strefa 2 230V V AC AC+DALI + 230V V AC+DALI + Strefa 2 Strefa 3 DALI DALI Strefa 3 Moduł łączeniowy jest instalowany pomiędzy dwiema magistralami DALI w podzielonej sali i przełącznikiem rejestruje otwarcie lub zamknięcie ścianki. Przełącznik mobilnej ścianki działowej Dwie magistrale DALI działają niezależnie, gdy ścianka działowa pozostaje zamknięta. Po jej otwarciu polecenia są przekazywane między magistralami w dwóch kierunkach. Zapewnia to płynne sterowanie oświetleniem w sąsiednich obszarach. Zasada sterowania oświetleniem z mobilną ścianką działową, może być rozszerzone do nielimitowanej liczby ścianek działowych. Zeskanuj kod, aby przeczytać więcej o adresowalnych czujnikach DALI 7 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

8 Dane techniczne Seria 750 Czujnik obecności Czujnik na wysoki suit Komunikacja DALI Adresowalne DALI Adresowalne DALI Kąt detekcji 360 PIR 360 PIR Zasięg (średnica) Ø24 m Ø16 32 m Wysokość instalacji 2 3,4 m 4 8 m Strefy kontroli światłem dziennym 2/3 strefy * 2/3 strefy * Strefy włącz/wyłącz (DALI) 1/2 strefy * 1/2 strefy * Multistrefa Tak Tak Scenariusze 4 scenariusze 4 scenariusze Liczba czujników Do 10 Do 10 Połączenie Bezpośrednio do magistrali DALI Bezpośrednio do magistrali DALI Liczba elementów DALI Do 64 ** Do 64 ** Zintegrowany zasilacz DALI 200 ma 200 ma Zużycie mocy 0,45 W 0,45 W Temperatura pracy -5 C do +50 C -5 C do +50 C Stopień ochrony IP54 IP54 Koniguracja Koniguracja oświetlenia Pilot Pilot Autokoniguracja po włączeniu oprawy Tak Tak Zakres natężenia oświetlenia lux lux Zakres czasu 5 min - 5 min - Opcjonalny pierwszy rozruch opraw 100 godzin 100 godzin Kontrola ręczna Przycisk 3 szt. 3 szt. Przycisk (niskonapięciowy) Opcja Opcja Kontrola potencjometrem Tak Tak Przycisk bezprzewodowy i bez baterii (EnOcean) Tak (dla /41-781) Nie Dodatkowe funkcje Wyjście przekaźnikowe 1 szt. 1 szt. (HVAC, odcięcie zasilania, włącz/wyłącz) Dodatkowe funkcje magistrali DALI HVAC i odcięcie zasilania HVAC i odcięcie zasilania Światło orientacyjne Tak Tak Funkcja korytarzowa Tak Tak Kontrola sąsiednich obszarów/ Tak (wymagany ) Tak (wymagany ) Ścianka działowa Typ nr Czujnik obecności Czujnik na wysoki suit podtynkowy, z puszką w zestawie (EnOcean ) , natynkowy (EnOcean ) , podtynkowy, z puszką w zestawie , natynkowy *) Całkowita liczba stref kontroli światłem dziennym + strefami włącz/wyłącz = 4 strefy **) Liczbę elementów DALI można zwiększyć stosując moduł łączeniowy DALI nr Servodan A/S Maciej Kuik tel. kom m.kuik@astat.com.pl Niniejszy katalog ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art.66 1 Kodeksu Cywilnego. Oferta limitowana, ograniczona ilościowo. Wszystkie zawarte ceny są cenami netto i są cenami katalogowymi. 8 ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl
