1 KATALOG RODUKTÓW Aparatury Kontrolnoomiarowej oraz usług EMS

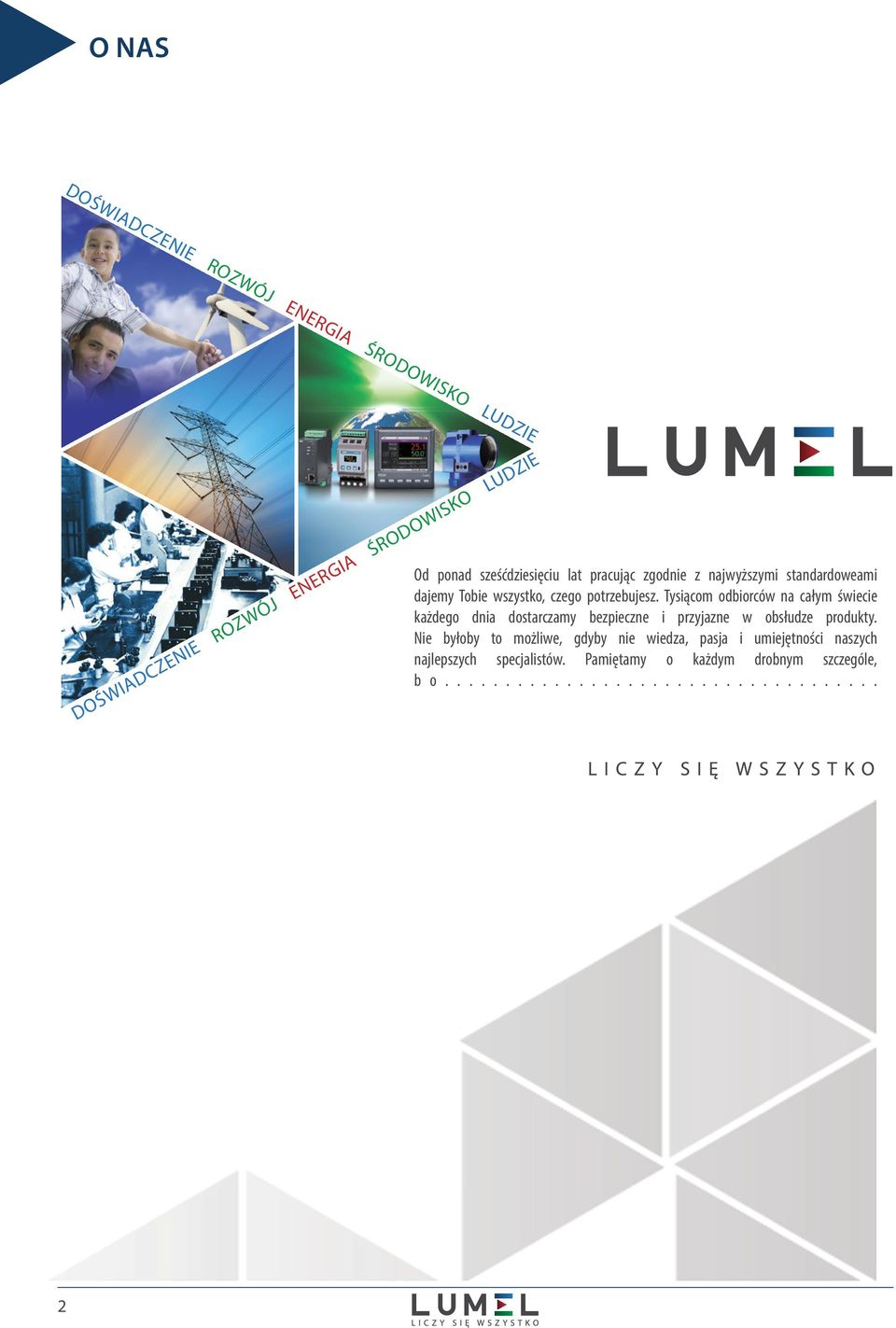

2 O nas doświadczenie rozwój energia środowisko ludzie doświadczenie rozwój energia środowisko ludzie Od ponad sześćdziesięciu lat pracując zgodnie z najwyższymi standardoweami dajemy Tobie wszystko, czego potrzebujesz. Tysiącom odbiorców na całym świecie każdego dnia dostarczamy bezpieczne i przyjazne w obsłudze produkty. Nie byłoby to możliwe, gdyby nie wiedza, pasja i umiejętności naszych najlepszych specjalistów. amiętamy o każdym drobnym szczególe, b o

3 SIS TREŚCI JAKOŚĆ...4 LEGENDA IKON...4 OMIAR...5 Mierniki i analizatory parametrów sieci 3fazowej... 5 Zastosowanie, Funkcje, Aplikacje...5 Dane techniczne...6 Schematy podłączeń...8 Kody wykonań... Kolumny synchronizacyjne...5 Zastosowanie, Funkcje, Aplikacje...5 Dane techniczne...7 Schematy podłączeń...0 Kody wykonań... Mierniki cyfrowe... Zastosowanie, Funkcje, Aplikacje... Dane techniczne...3 Schematy podłączeń...5 Kody wykonań...8 rzetworniki pomiarowe, Separatory... Zastosowanie, Funkcje, Aplikacje... Dane techniczne... Schematy podłączeń...4 Kody wykonań...7 REGULACJA...9 Regulatory uniwersalne...9 Zastosowanie, Funkcje, Aplikacje...9 Dane techniczne...30 Schematy podłączeń...3 Kody wykonań...38 Regulatory dedykowane (do form z grzanymi kanałami dla ciepłownictwa)...4 Zastosowanie, Funkcje, Aplikacje...4 Dane techniczne...4 Schematy podłączeń...43 Kody wykonań...44 Sterowniki mocy...45 Zastosowanie, Funkcje, Aplikacje...45 Dane techniczne...46 Schematy podłączeń...46 Kody wykonań...47 REJESTRACJA...48 Rejestratory...48 Zastosowanie, Funkcje, Aplikacje...48 Dane techniczne...49 Schematy podłączeń...50 Kody wykonań...5 Oprogramowanie KD7 i KD KONTROLA ROCESU...55 Moduy I/O, Moduły Komunikacyjne...55 Zastosowanie, Funkcje, Aplikacje...55 Dane techniczne...56 Schematy podłączeń...58 Kody wykonań...6 Sterownik programowalny...63 Zastosowanie, Funkcje, Aplikacje...63 Dane techniczne...64 Schematy podłączeń...64 Kody wykonań...64 OROGRAMOWANIE NARZĘDZIOWE...65 Oprogramowanie sterownika SMC...65 LCon i econ nieodpłatne programy do konfiguracji urządzeń produkcji LUMEL S.A...66 OROGRAMOWANIE WIZUALIZACYJNE...67 owervis...67 LUMELROCESS...68 KONTROLA ROCESU...69 anele operatorskie...69 Zastosowanie, Funkcje, Aplikacje...69 Dane techniczne...70 Schematy podłączeń...7 Kody wykonań...7 Oprogramowanie anel Studio...7 OMIAR...73 Mierniki analogowe...73 Zastosowanie, Funkcje, Aplikacje...73 Dane techniczne...74 Schematy podłączeń...76 Kody wykonań...78 rzekładniki prądowe...80 Boczniki...8 Mierniki cęgowe...8 Adaptery do montażu na szynie DIN...8 WIZUALIZACJA...83 Wyświetlacze...83 Zastosowanie, Funkcje, Aplikacje...83 Dane techniczne...84 Schematy podłączeń...85 Kody wykonań...86 USŁUGI...88 rojektowanie systemów automatyki...88 Usługi w zakresie EMS...89 Obróbka mechaniczna ODLEWY...9 rodukcja odlewów wysokociśnieniowych...9 3

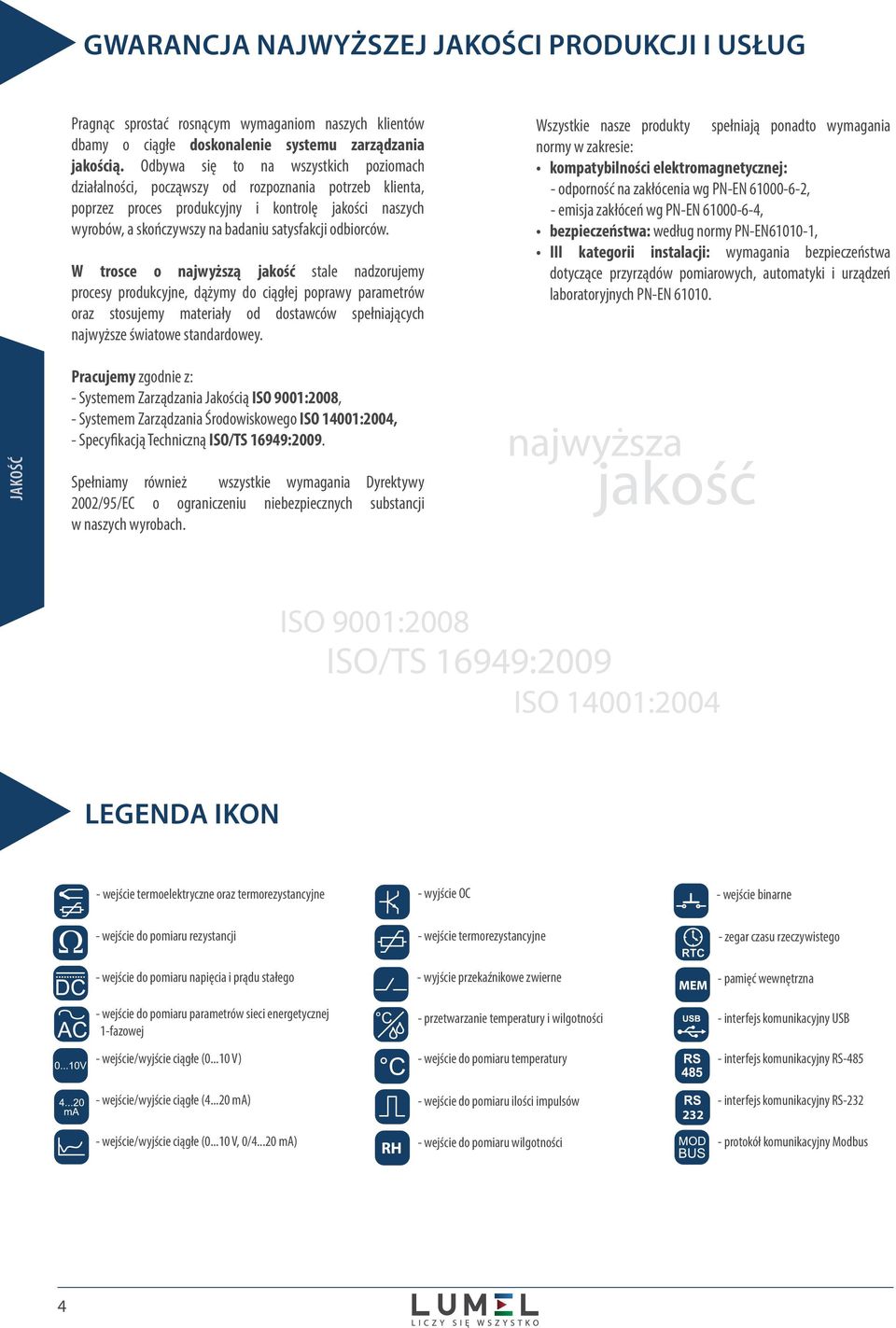

4 gwarancja najwyższej jakości produkcji i usług JAKOŚĆ ragnąc sprostać rosnącym wymaganiom naszych klientów dbamy o ciągłe doskonalenie systemu zarządzania jakością. Odbywa się to na wszystkich poziomach działalności, począwszy od rozpoznania potrzeb klienta, poprzez proces produkcyjny i kontrolę jakości naszych wyrobów, a skończywszy na badaniu satysfakcji odbiorców. W trosce o najwyższą jakość stale nadzorujemy procesy produkcyjne, dążymy do ciągłej poprawy parametrów oraz stosujemy materiały od dostawców spełniających najwyższe światowe standardowey. racujemy zgodnie z: Systemem Zarządzania Jakością ISO 900:008, Systemem Zarządzania Środowiskowego ISO 400:004, Specyfikacją Techniczną ISO/TS 6949:009. Spełniamy również wszystkie wymagania Dyrektywy 00/95/EC o ograniczeniu niebezpiecznych substancji w naszych wyrobach. Wszystkie nasze produkty spełniają ponadto wymagania normy w zakresie: kompatybilności elektromagnetycznej: odporność na zakłócenia wg NEN 60006, emisja zakłóceń wg NEN , bezpieczeństwa: według normy NEN600, III kategorii instalacji: wymagania bezpieczeństwa dotyczące przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych NEN 600. najwyższa jakość ISO/TS 6949:009 ISO 900:008 ISO 400:004 legenda ikon wejście termoelektryczne oraz termorezystancyjne wyjście OC wejście binarne wejście do pomiaru rezystancji wejście termorezystancyjne RTC zegar czasu rzeczywistego wejście do pomiaru napięcia i prądu stałego wyjście przekaźnikowe zwierne pamięć wewnętrzna wejście do pomiaru parametrów sieci energetycznej fazowej przetwarzanie temperatury i wilgotności interfejs komunikacyjny USB wejście/wyjście ciągłe (0...0 V) wejście do pomiaru temperatury interfejs komunikacyjny RS485 wejście/wyjście ciągłe (4...0 ma) wejście do pomiaru ilości impulsów 3 interfejs komunikacyjny RS3 wejście/wyjście ciągłe (0...0 V, 0/4...0 ma) wejście do pomiaru wilgotności protokół komunikacyjny Modbus 4

5 Mierniki i Analizatory parametrów sieci 3fazowej Zastosowanie: układy zasilania w przemyśle energetyka (rozdzielanie, generatory, turbiny) ciepłownictwo (elektrociepłownie, kotłownie) monitoring parametrów sieci energetycznej monitoring zużycia i jakości energii elektrycznej właściwości: czterokwadrantowy pomiar mocy i energii pomiar THD i harmonicznych nieodpłatne oprogramowanie do konfiguracji urządzeń LConfig & econ wyświetlacze LCD oraz LED konfigurowany przez użytkownika układ wyświetlanych parametrów komunikacja RS485 z protokołem Modbus, Ethernet współpraca z przekładnikami prądowymi i napięciowymi sygnalizacja przekroczeń wybranych parametrów retransmisja zużycia energii przez wyjście impulsowe pomiar rzykłady Aplikacji omiar i monitoring zużycia mocy przez maszyny. Dane pomiarowe rejestrowane są przez rejestrator KD7. omiar i monitoring stanu sieci energetycznej zasilajcej maszyny w fabryce. omiary przesyłane są do komputera poprzez interfejs cyfrowy. 43 ALARM 0 ma 0 ma ALARM ALARM RS485 Modbus ND0 ALARM RS485 Modbus 00% 0 ma 0 00% 00% 0 0 ma 00% N30o ND0 ALARM KD7 ND0 5

6 mierniki i analizatory parametrów sieci 3fazowej NOWOŚĆ! Typ omiar N43 N4 ND0 ND0 N0/N0A N00 ND napięcie: fazowe, śczerwonynie fazowe, przewodowe, śczerwonynie przewodowe prąd: fazowy, śczerwonyni fazowy, w przewodzie neutralnym moc: czynna, bierna, pozorna moce 3fazowe, współczynik mocy, kąt, tg φ, częstotliwość, moc czynna 5minutowa 4kwadrantowy pomiar mocy i energii (N4, ND0, ND0, ND, N00) 3fazowa energia czynna i bierna 3fazowa energia czynna, bierna i pozorna taryfy energii (4) THD U, I THD U, I harmoniczne do ej harmoniczne do 5ej harmoniczne do 5ej OMIAR Wejście Wyjście Interfejs Wyświetlacz Napięcie zasilania Stopień ochrony obudowy Wymiar zewnętrzny rogramowanie zapady i zaniki napięcia asymetria napięcia A/ 5 A; 63 A 57,7/00 V lub 30/ 400 V lub 90/ 500 V 3 x przekaźnikowe x impulsowe RS485 Modbus Slave standardowe LCD 4 x 3 cyfry x 7 cyfr V a.c./ V d.c. lub V a.c./ V d.c. A lub 5 A 57,7/00 V lub 30/400 V lub 400/690 V x przekaźnikowe x impulsowe RS485 Modbus Slave standardowe LED 3 x 3 cyfry (4 mm) V a.c./d.c. A lub 5 A 57,7/00 V lub 30/400 V lub 90/500 V x przekaźnikowe x impulsowe RS485 Modbus Slave opcja 3.5 LCD 3 x 4 cyfry (6 mm) V a.c. lub V a.c. lub V a.c. A lub 5 A 57,7/00 V lub 30/400 V x 0/4...0 ma (opcja) x przekaźnikowe x impulsowe RS485 Modbus Slave standardowe 3.5 LCD 3 x 4 ( mm) x 5 cyfry (9 mm) V a.c./ V d.c. lub V a.c./ V d.c. A lub 5 A 57,7/00 V lub 30/400 V impulsowe (N0) N0: x 0/4..0 ma 3 x przekaźnikowe x impulsowe N0A: 3 x ma x przekaźnikowe RS485 Modbus Slave opcja LED 4 x 5 cyfr (4 mm) V a.c./d.c. A lub 5 A 57,7/00 V lub 30/400 V lub 400/690 V impulsowe 0/ 36 V x impulsowe, x 0/4 0 ma 3 x przekażnikowe lub 3 x ma x przekaźnikowe RS485 Modbus Slave standardowe Ethernet 0/00 BaseT Modbus TC, HTT, FT opcja LED 4 x 4 ½ cyfr, podświetlana jednostka, kolorowy wyświetlacz (czerwony, zielony) (4 mm) V a.c. lub V d.c. A lub 5 A 57,7/00 V lub 30/400 V lub 400/690 V x binarne 4 x 0/4...0 ma 6 x przekaźnikowe x zasilanie zewnętrznych przetworników RS485 Modbus x Master, x Slave Ethernet (HTT, NT, FT, Modbus TC), USB 5.7 TFT ekran dotykowy, 30x40 pikseli 56 kolorów V a.c./d.c. I50 I40 I65 I40 I65 05 x 0 x 60 mm 96 x 96x 70,5 mm 96 x 96 x 77 mm 44 x 44 x 77 mm 44 x 44 x 55 mm darmowy program econ (przez miniusb) lub przy pomocy przycisków Funkcje dodatkowe darmowy program LCon (przez RS485) lub przy pomocy przycisków izolacja galwaniczna pomiarowych torów prądowych darmowy program LCon/ econ (przez RS485) lub przy pomocy przycisków pamięć 9000 próbek dla mocy śczerwonyniej izolacja galwaniczna pomiarowych torów prądowych darmowy program LCon (przez RS485) lub przy pomocy przycisków programowalny przez użytkownika układ parametrów na wyświetlaczach izolacja galwaniczna pomiarowych torów napięciowych i prądowych darmowy program econ, (przez RS485 lub Ethernet) lub przy pomocy przycisków programowalny przez użytkownika układ parametrów na wyświetlaczach izolacja galwaniczna pomiarowych torów napięciowych i prądowych archiwzacja danych w wewnętrznej pamięci 8 GB program NDSetup (przez USB lub CF card) lub przy pomocy dotykowego ekranu pomiar i rejestracja jakości energii wg N EN5060 pamięć karta CF 4GB oscyloskop izolacja galwaniczna pomiarowych torów napięciowych i prądowych 6

7 kolumny synchronizacyjne Typ Wejście Wyjście Interfejs Wyświetlacz Napięcie zasilania Stopień ochrony obudowy Wymiar zewnętrzny Funkcje dodatkowe KS3 4 x 5 cyfr LED (4 mm), kolor czerwony sygnalizacja warunku synchronizacji (AL) sygnalizacja wartości napięcia generatora i sieci poza zakresem 800% wartości nominalnej (AL) KS V (Ku=) 0.0 V (Ku=) 40.0 V (Ku=) V (Ku=) x przekaźniki RS485 Modbus opcja synchronoskop: okrąg z 7 diod; woltomierz i częstościomierz różnicowy: bargraf z zerem na środku (68 diod) V a.c./d.c. lub V a.c./d.c. I40 44 x 44 x 77 mm programmowalne parametry pomiar minimalnych i maksymalnych wartośći napięcia i częstotliwości OMIAR rzykłady Aplikacji omiar i wyświetlanie parametrów sieci i energii urządzeń 3fazowych. N30o ALARM ALARM ALARM 0 ma rzetwarzanie analogowe 0/40 ma 0 00% ma Licznik przepływu (gaz, woda) N00 Ethernet www/ ftp Ethernet TC I RS485 7

8 Schematy podłączeń N43 Rys. odłączenia elektryczne N43 Supply Uzas. omiar N4 Rys. odłączenia elektryczne N4 Nd0 Rys. 3 odłączenia elektryczne ND0 RS 485 WYimp AL AL GNDI B A S S S S L L S S L3 N Rys. 4 odłączenia elektryczne N0 N0 i N0A Rys. 5 odłączenia elektryczne N0A 8

9 ND0 Rys. 6 odłączenia elektryczne ND0 Schematy odłączeń omiar ND Rys. 7 odłączenia elektryczne ND akiet pomiarowy ND Wejścia binarne (Bl..), Wyjścia alarmowe (AL..6), Wyjścia analogowe (A0..4) Zasilanie ND Zasilacze obiektowe Interfejsy RS485 i Ethernet 9

10 Schematy odłączeń N00 Rys. 8 odłączenia elektryczne miernika N00 wykonanie z 3 przekaźnikami, wyjściem analogowym Rys. 9 odłączenia elektryczne miernika N00 wykonanie z 3 wyjściami analogowymi, przekaźnik omiar Rys. 0 odłączenia elektryczne miernika N00 pomiar bezpośredni w sieci 4przewodowej podłączenie sygnałów wejściowych KS3. i KS3. Rys. odłączenia elektryczne KS3 0

11 Kody wykonań Tablica. N4 kod wykonania: N4 rąd wejściowy In: A (/) 5 A (/5) Napięcie wejściowe (fazowe/międzyfazowe) Un: 3 x 57,7/00 V 3 x 30/400 V 3 x 400/690 V ** 3 Rodzaj wykonania: napięcie wejściowe 3 x 0/ 90 V 0 bez wymagań dodatkowych 0 z atestami kontroli jakości ** wykonanie tylko do pomiarów bezpośrednich * tylko po uzgodnieniu z producentem Tablica 4. N0/N0A kod wykonania: N0/N0A rąd wejściowy In: A (/) 5 A (/5) na zamówienie* Napięcie wejściowe fazowe Un: 00 V 400 V na zamówienie* Wyjście cyfrowe: bez interfejsu 0 z intrefejsem RS485 Wyświetlacz: czerwony zielony Napięcie zasilające: V d.c., a.c Hz 0 na zamówienie* Rodzaj wykonania: bez wymagań dodatkowych 0 Tablica 7. N00 Kod wykonania: N00 Napięcie wejściowe (fazowe/międzyfazowe) Un: 3 x 57,7/ 00 V 3 x 30/ 400 V 3 x 400/ 690 V 3 Wyjścia: 3 przekaźniki, analogowe, wejście impulsowe, wyjścieimpulsowe 3 analogowe, przekaźnik Wyposażenie dodatkowe: bez interfejsu Ethernet 0 interfejs Ethernet, wewnętrzna pamięć systemu plików Wersja językowa: polska angielska E inna* bez wymagań dodatkowych 0 z dodatkowym atestem Kontroli Jakości Miernik N00 posiada w standardzie: uniwersalne wejście prądowe / 5 A, interfejs RS485, zasilanie V a.c. ( Hz) lub V d.c. Tablica. ND0 kod wykonania: ND0 rąd wejściowy In: A (/) 5 A (/5) Napięcie wejściowe (fazowe/ międzyfazowe) Un: 3 x 57,7/00 V 3 x 30/400 V 3 x 90/500 V 3 Wyjście cyfrowe: bez interfejsu RS485 0 z interfejsem RS485 Wersja językowa: olska Angielska E inna* Tablica 5. ND kod wykonania: ND Wejście prądowe: A 5 A Wejście napięciowe: 57,7/00 V 30/400 V 400/690 V 3 w obudowie przenośnej bez gniazda RJ45 O w obudowie przenośnej z gniazdem RJ45 E Wersja językowa: olska Angielska E inna* bez wymagań dodatkowych 0 * tylko po uzgodnieniu z producentem Uwaga! Każdy analizator ND jest wyposażony w 6 alarmów (przekaźniki elektromechaniczne), 4 wyjścia analogowe, wejść binarnych i interfejs Ethernet Uwaga: w wykonaniu wyjścia: 3 przekaźniki, analogowe, wejście impulsowe, wyjście impulsowe wyjście analogowe jest o zakresie 0..0 ma. w wykonaniu wyjścia: 3 analogowe, przekaźnik wyjścia analogowe są o zakresie ma. W obu wykonaniach wyjścia analogowe są programowalne. Tablica 3. ND0 kod wykonania: ND0 rąd wejściowy In: A 5 A Napięcie wejściowe (fazowe/ międzyfazowe) Un: 3 x 57,7/00 V 3 x 30/400 V Wyjście analogowe prądowe: bez wyjścia analogowego 0 z programowalnym wyjściem 0(4)..0 ma Napięcie zasilające: V a.c./d.c. ( Hz) V a.c./d.c. ( Hz) Wersja językowa: olska Angielska E Inna* Tablica 6. N43 kod wykonania: n43 rąd wejściowy In: A/5 A (/; /5) 63 A Napięcie wejściowe (fazowe/międzyfazowe) Un: 3 x 57,7/00 V 3 x 30/400 V 3 x 90/500 V 3 Napięcie zasilania: V a.c., V d.c V a.c., V d.c. Wersja językowa: olska Angielska E Inna* bez wymagań dodatkowych 0 * tylko po uzgodnienu z producentem Kolumny synchronizacyjne Tablica 8. KS3 kod wykonania: KS3 Rodzaj wyświetlaczy: wskaźniki cyfrowe bargafy (linijki diodowe) Napięcie wejściowe: 00 V 0 0 V 0 40 V V 04 Wyjście cyfrowe: bez interfejsu 0 z interfejsem RS485 Napięcie zasilające: V d.c./a.c. 0 4 V d.c./a.c. * numerację wykonania ustali producent omiar

12 Mierniki cyfrowe Zastosowanie: OMIAR wybrane cechy funkcjonalne: energetyka (rozdzielanie, generatory, turbiny) ciepłownictwo (elektrociepłownie, kotłownie) przemysł spożywczy (mleczarnie, piekarnie, magazynowanie żywności) przemysł farmaceutyczny (magazynowanie leków) przetwórstwo tworzyw sztucznych przemysł drzewny (piece, suszarnie) przemysł chemiczny przepompowanie i oczyszczanie ścieków (wizualizacja przepywu oraz ciśnienia i poziomu w zbiornikach ) browary, gorzelnie tablice synoptyczne programowalne wejście pomiarowe stopień ochrony I65 szeroki zakres napięć zasilających wejście do zasilania przetworników trójkolorowy wyświetlacz wyjścia retransmijsyjne sygnalizacja przekroczeń komunikacja cyfrowa prosta obsługa i uniwersalność wejść pyłoodporny i wodoodporny panel czołowy zapewniający niezawodność pracy miernika i bezpieczeństwo obsługi w trudnych warunkach pracy możliwość stosowania w stało i zmiennoprądowych układach zasilania współpraca z zewnętrznymi przetwornikami obiektowymi intuicyjny odczyt parametrów procesu, kolor cyfr programowalny w trzech przedziałach wartości mierzonej sygnał ciągły umożliwiający rejestrację i dalsze przetwarzanie mierzonej wielkości wyjścia dwustanowe z różnymi trybami pracy zapewniające diagnostykę i sygnalizację określonych zdarzeń interfejs RS485 umożliwiający współpracę z panelami operatorskimi, sterownikami LC oraz oprogramowniem SCADA rzykłady Aplikacji omiar temperatury i przepływu medium w rurociągu omiar temperatury i wilgotności powietrza N30U LC Rurociąg N30o 8 N4 Czujnik przepływu D0 N4

13 mierniki cyfrowe NOWOŚĆ! Typ Wejście Wyjście Wyświetlacz Napięcie zasilania Stopień ochrony obudowy Wymiar zewnętrzny rogramowanie Typ Funkcje dodatkowe N4 N5 N0 N0Z N N7D dedykowane N4T, N5T: t00, J, K N4S, N5S: 0/4...0 ma, ±60 mv d.c., ±0 V d.c. N4H, N5H: ±00, ±50, ±400 V d.c., ±/5 A d.c. N4Z, N5Z:00, 50, 400 V a.c., /5 A a.c., Hz zasilanie zewnętrznych przetworników (4 V/ 30 ma) w wersji S i T (opcja) czerwony LED 4 cyfry (0 mm) czerwony LED 5 cyfr (4 mm) 4 V a.c., 0 V a.c., 30 V a.c., V a.c./d.c., V a.c./d.c. (opcja) darmowy program LCon/ econ (przez programator D4) dedykowane t00, J, K 0/4...0 ma, ± 0 ma mv, V, ± 0 V x OC zasilające (4 V/ 30 ma) 3kolorowy programowalny LED 5 cyfr (4 mm) dedykowane A, 5 A a.c. 00 V, 50 V, 400 V a.c Hz V lub V a.c./d.c. I65 uniwersalne t00 J, K ± 0 ma, ± 0 V, ±60 mv x OC x przekaźnikowe NO, 50 V~/0,5 A~, zasilające 4 V d.c. ± 5%, 30 ma OLED 8 x 3 pikseli w kolorze bursztynowym uniwersalne..60 V a.c. / V d.c. (zaciski 3) V a.c. / V d.c. (zaciski 34) dedykowane V a.c A a.c. 3,5...3,5 kw Hz żółty LED 4 cyfry (8,5 mm) 30 V a.c. 96 x 48 x 64 mm 0 x 53 x 60 mm darmowy program LCon (przez programator D4) liniowa charakterystyka indywidualna darmowy program econ (przez miniusb) I00 wybór wyświetlanych wielkości (U, I,, E) NOWOŚĆ! OMIAR Wejście Wyjście N30U N30H N30o N30 N7 uniwersalne t00/500/000 J, K, N, E, R, S ± 0 ma V, mv 400, 4000 W uniwersalne /5 A d.c., 00/500 V d.c. uniwersalne wejście impulsowe (impulsy, częstotliwość, prędkość obrotowa, okres, licznik czasu pracy, enkoder) uniwersalne 0.../5 A /400 V pomiar parametrów sieci fazowej 4 x przekaźnikowe ( NO NOC) opcja, x analogowe 0/4...0 ma lub V opcja, x impulsowe w mierniku N30 opcja, zasilanie zewnętrznych przetworników (4 V/ 30 ma) w miernikach N30U i N30O (dla zasilania V) uniwersalne /5 A lub pomiar bezpośredni 3/63 A 00 V/400 V a.c. pomiar parametrów sieci fazowej przekaźniki ( NO) lub x przekaźnik (NO) x wyjście 0/4...0 ma Interfejs RS485 Modbus Slave opcja RS485 Modbus Slave Wyświetlacz 3kolorowy programowalny wyświetlacz LED 5 cyfr (4 mm) OLED 0.96 żółty Napięcie zasilania V a.c./d.c. lub V a.c., V d.c V a.c./d.c. lub V a.c./d.c V a.c V d.c. Stopień ochrony I65 I50 (/5 A) lub I00 (3/63 A) Wymiar zewnętrzny 96 x 48 x 93 mm 0 x 53 x 60 mm rogramowanie darmowy program LCon/ econ (przez RS485) lub przy pomocy przycisków darmowy program econ (przez miniusb, RS485 lub przyciski) Funkcje dodatkowe przetwarzanie dowolnej wartości mierzonej na sygnał analogowy napięciowy lub prądowy pamięć wartości min. i max. dla wielkości mierzonych charakterystyka indywidualna punktów (nie dotyczy N30 i N7) blokada wprowadzania parametrów za pomocą hasła programowalna przekładnia prądowa i napięciowa (dotyczy N30 i N7) 3

14 Mierniki cyfrowe Typ OMIAR Wejście NA3 NA5 NA6 uniwersalne t00/500/000, J, K, N, E, R, S, T 0...5/0 ma d.c., 0.../5 A d.c., mv d.c., 0...0/600 V d.c., 0...3/0/600 V d.c k W uniwersalne t00/500/000, J, K, N, E, R, S, T ± 40 ma d.c., ± 5 A d.c., ± 300 mv d.c., ± V d.c., kw Wyjście x przekaźnikowe lub x OC (opcja); x analogowe (opcja) 4 x przekaźnikowe lub 8 x OC (opcja); x analogowe (opcja) Interfejs RS485 Modbus Slave opcja Bargraph 3 lub 7kolorowy programowalny poziomy bargraf 3 lub 7kolorowy programowalny pionowy bargraf x 3 lub 7kolorowy programowalny pionowy bargraf Wyświetlacz LED 4 cyfry (7 mm) lub 4 cyfry (4 mm) LED 4 cyfry (7 mm) x LED 4 cyfry (7 mm) Napięcie zasilania Stopień ochrony obudowy I V a.c./d.c., V a.c./d.c. I50 Wymiar zewnętrzny 96 x 4 x 5 mm 48 x 44 x 00 mm rogramowanie Funkcje dodatkowe darmowy program LCon (przez RS485) lub przy pomocy przycisków liniowa charakterystyka indywidualna blokada wprowadzania parametrów za pomocą hasła funkcje arytmetyczne x, x, (,, *, / tylko w NA6) przetwarzania wielkości mierzonej na sygnał wyjściowy rejestracja mierzonego sygnału w zaprogramowanych odcinkach czasu (750 próbek) napięciowy lub prądowy pamięć wartości maksymalnych i minimalnych rzykłady Aplikacji omiar prądu w galwanizerni omiar, sygnalizacja przekroczeń i rejestracja prądu obciążenia silnika jednofazowego N x4 N30 KD8 Wanna galwanizacyjna Linia zasilająca Linia zasilajca LCTB Silnik 4

15 Schematy podłączeń Rys. odłączenia elektryczne miernika N4S n4 Rys. 3 odłączenia elektryczne miernika N4H i N4Z do pomiaru napięcia (oraz częstotliwości w N4Z) N4T Rys. 6 odłączenia elektryczne miernika N4H i N4Z do pomiaru prądu Rys. 4 odłączenia elektryczne miernika N4T Rys. 5 odłączenia wejść pomiarowych N4T Rezystor termometryczny w układzie dwuprzewodowym Rezystor termometryczny w układzie trójprzewodowym Termoelement J,K Rys. 7 odłączenia elektryczne miernika N5S n5 Rys. 8 odłączenia elektryczne miernika N5H i N4Z do pomiaru napięcia (oraz częstotliwości w N5Z) omiar N5T Rys. odłączenia elektryczne miernika N5H i N5Z do pomiaru prądu Rys. 9 odłączenia elektryczne miernika N5T Rys. 0 odłączenia wejść pomiarowych N5T Rezystor termometryczny w układzie dwuprzewodowym Rezystor termometryczny w układzie trójprzewodowym Termoelement J, K Rys. odłączenia elektryczne miernika N0 n0 Rys. 3 odłączenia wejść pomiarowych Rezystor termometryczny w układzie dwuprzewodowym Rezystor termometryczny w układzie trójprzewodowym Termoelement J, K wejście prądowe wejście napięciowe n0z n7d Rys. 4 odłączenia elektryczne miernika N0Z Rys. 5 odłączenia elektryczne miernika N0Z z pomiarem napięcia i częstotliwości Rys.6 odłączenia elektryczne miernika N0Z z pomiarem prądu Rys. 7 odłączenia elektryczne miernika N7D 5

16 omiar Schematy podłączeń Rys. 8 odłączenia elektryczne miernika N n Rys. 9 odłączenia wejść pomiarowych termoelement J,K wejście napięciowe ±60mV rezystor termometryczny w układzie dwuprzewodowym USB konfiguracja sygnały pomiarowe 4 V d.c. 30 ma max (zasilanie przetw. obiektowych) alarm 4 V N 30 V zasilanie rezystor termometryczny w układzie trójprzewodowym wejście prądowe ±0mA wejście napięciowe ±0V n30u Rys. 30 odłączenia elektryczne N30U Rys. 3 odłączenia sygnałów wejściowych (opcja) (standardowe) Zasilanie Zasilanie Zasilanie n30h Rys. 3 odłączenia elektryczne N30H Rys. 33 odłączenia miernika do pomiaru prądu Rys. 34 odłączenia miernika do pomiaru napięcia (opcja) (standardowe) Zasilanie Zasilanie Zasilanie n30o Rys. 35 odłączenia elektryczne N30o Rys. 36 odłączenia przetwornika z wyjściem OC typu NN Rys. 37 odłączenia przetwornika z wyjściem OC typu N (opcja) (standar 30 ma Zasilanie 30 ma Zasilanie Zasilanie N 30 ma 6

17 n30 Schematy podłączeń Rys. 38 odłączenia elektryczne N30 Rys. 39 odłączenia elektryczne miernika N30 do pomiarów bezpośrednich Rys. 40 odłączenia elektryczne miernika N30 do pomiarów pośrednich (opcja) (standardowe) Zasilanie Zasilanie Zasilanie N7 na3 pomiar bezpośredni Rys. 4 odłączenia elektryczne miernika N7 pomiar pośredni Rys. 4 odłączenia elektryczne miernika NA3 omiar 63 A a b A B Rys. 43 odłączenia elektryczne NA5 na5 Rys. 44 odłączenia sygnałów wejściowych rezystor termometryczny w układzie dwuprzewodowym lub pomiar rezystancji rezystor termometryczny w układzie trójprzewodowym termoelement lub napięcie ± 300 mv wejście napięciowe ± 600 V wejście prądowe ± 40 ma wejście prądowe ± 5 A przetwornik obiektowy dwuprzewodowy przetwornik obiektowy trójprzewodowy 7

18 Schematy podłączeń Rys. 45 odłączenia elektryczne NA6 na6 Rys. 46 odłączenia sygnałów wejściowych Kanał Kanał Kanał Kanał Kanał Kanał Kanał Kanał rezystor termometryczny w układzie dwuprzewodowym lub pomiar rezystancji rezystor termometryczny w układzie trójprzewodowym termoelement lub napięcie ± 300 mv wejście napięciowe ± 600 V Kanał Kanał Kanał Kanał Kanał Kanał Kanał Kanał wejście prądowe ± 40 ma wejście prądowe ± 5 A przetwornik obiektowy dwuprzewodowy przetwornik obiektowy trójprzewodowy omiar kody wykonań Tablica 9. N4 kod wykonania: N4 Rodzaj sygnału pomiarowego: standardowe: napięciowe, prądowe S temperaturowe: termopary, termoelementy T sygnały a.c. Z sygnay d.c. : wysokonapięciowe/prądowe H Sygnał wejściowy: patrz Tablica Napięcie zasilania: 30 V a.c. 0 V a.c. 4 V a.c V a.c./d.c. z wyjściem zasilającym 4 V/30 ma** V a.c./d.c. z wyjściem zasilającym 4 V/30 ma** 5 Jednostka: patrz Tablica zaprogramowane wg wymagań klienta NS Wersja językowa: olska Angielska E inna* Mierniki N4 i N5 Tablica 0. N5 kod wykonania: N5 Rodzaj sygnału pomiarowego: standardowe: napięciowe, prądowe S temperaturowe: termopary, termoelementy T sygnały a.c. Z sygnay d.c. : wysokonapięciowe/prądowe H Sygnał wejściowy: patrz Tablica Napięcie zasilania: 30 V a.c. 0 V a.c. 4 V a.c V a.c./d.c. z wyjściem zasilającym 4 V/30 ma** V a.c./d.c. z wyjściem zasilającym 4 V/30 ma** 5 Jednostka: patrz Tablica zaprogramowane wg wymagań klienta NS Wersja językowa: olska Angielska E inna* Tablica. Typ miernika Nr N4S/N5S N4T/N5T ma t00: C ma t00: C mv termopara J V termopara K 5 ± 60 mv 6 ± 0 V 7 Nr N4Z/N5Z N4H/N5H 00 V a.c. ±00 V d.c. 50 V a.c. ±50 V d.c V a.c. ±400 V d.c. 4 A a.c. ± A d.c. 5 5 A a.c. ±5 A d.c Hz V d.c V d.c. Tablica. Kod nadrukowanej jednostki: Kod Jednostka Kod Jednostka 00 brak jednostki 08 kv 0 o C 09 Hz 0 % 0 turns 03 A rpm 04 V bar 05 mv 3 ka 06 ma 4 Ma 07 ka na zamówienie* * numerację wykonania ustali producent ** tylko w miernikach N4S/N5S i N4T/N5T 8

19 Kody wykonań Seria mierników N30 Tablica 3. N30U kod wykonania: N30U Napięcie zasilania: V a.c./d.c V a.c., V d.c. Dodatkowe wyjścia: brak 0 impulsowe, RS485, analogowe impulsowe, RS485, analogowe wyjścia przekaźnikowe przełączne Jednostka: numer kodu jednostki wg tab. 7 Wersja językowa: olska Angielska E inna* Tablica 5. N30 kod wykonania: N30 Napięcie zasilania: V a.c./d.c V a.c./d.c. Dodatkowe wyjścia: brak 0 impulsowe, RS485, analogowe impulsowe, RS485, analogowe wyjścia przekaźnikowe przełączne Jednostka: numer kodu jednostki wg tab.7 Wersja językowa: olska Angielska E inna* Tablica 8. N0 kod wykonania: N0 Wejście: t00: C Termopara J: C Termopara K: C ma ma 5 ± 0 ma mv V 8 ± 0 V 9 Napięcie zasilania: V a.c./d.c V a.c./d.c Jednostka: numer kodu jednostki wg tab. 0 zaprogramowane wg wymagań klienta 99 Tablica 4. N30H kod wykonania: N30H Napięcie zasilania: V a.c./d.c V a.c./d.c. Dodatkowe wyjścia: brak 0 impulsowe, RS485, analogowe impulsowe, RS485, analogowe wyjścia przekaźnikowe przełączne Jednostka: numer kodu jednostki wg tab. 7 Wersja językowa: olska Angielska E inna* Tablica 6. N30o kod wykonania: N30o Napięcie zasilania: V a.c. ( Hz) lub d.c V a.c. ( Hz) lub d.c. Dodatkowe wyjścia: brak 0 impulsowe, RS485, analogowe wyjście OC, RS485, analogowe wyjścia przekaźnikowe przełączne Jednostka: numer kodu jednostki wg tabl. 7 Wersja językowa: olska Angielska E inna* Mierniki N0 i N0Z Tablica 9. N0Z kod wykonania: N0Z Wejście: 00 V 50 V 400 V 3 A 4 5 A 5 częstotliwość: Hz 6 Napięcie zasilania: V a.c./d.c V a.c./d.c Jednostka: numer kodu jednostki wg tab. 0 zaprogramowane wg wymagań klienta 99 Tablica 0. kod podświetlanej jednostki: Jednostknostka Jed Kod Kod 00 brak 4 l/h 0 V 5 ms 0 A 6 s 03 mv 7 h 04 kv 8 N 05 MV 9 kn 06 ma 30 a 07 ka 3 ha 08 MA 3 ka 09 C 33 Ma 0 F 34 bar K 35 rad Hz 36 Ω 3 khz 37 kω 4 Ah 38 % 5 kah 39 6 m/s 40 obr 7 µm 4 rps 8 mm 4 rpm 9 cm 43 rph 0 m 44 m/h km 45 km/h l 46 imp 3 l/s na zamówienie* Tablica 7. Kod podświetlanej jednostki: Kod Jednostka Kod Jednostka 00 brak jednostki 9 % 0 V 30 %RH 0 A 3 ph 03 mv 3 kg 04 kv 33 bar 05 ma 34 m 06 ka 35 l 07 W 36 s 08 kw 37 h 09 MW 38 m 3 0 var 39 obr kvar 40 pcs Mvar 4 imp 3 VA 4 rps 4 kva 43 m/s 5 MVA 44 l/s 6 kwh 45 obr/min 7 MWh 46 rpm 8 kvarh 47 mm/min 9 Mvarh 48 m/min 0 kvah 49 l/min MVAh 50 m 3 /min Hz 5 szt./h 3 khz 5 m/h 4 Ω 53 km/h 5 kω 54 m 3 /h 6 C 55 kg/h 7 F 56 l/h 8 K na zamówienie* * numerację wykonania ustali producent Tablica. N Kod wykonania: N Wersja językowa: polska angielska E inna* bez wymagań dodatkowych 0 z dodatkowym atestem Kontroli Jakości Miernik N posiada w standardzie: uniwersalne wejście wyjście przekaźnikowe wyjście zasilające 4 V d.c. napięcie zasilania 4 V a.c./d.c., 30 V a.c./d.c. port miniusb do programowania. * tylko po uzgodnienu z producentem omiar 9

20 Kody wykonań Mierniki N7D i N7 Tablica. N7D kod wykonania: n7d Wersja językowa: olska Angielska E inna* Tablica 3. N7 kod wykonania: n7 Zakres pomiarowy prądu: A/5 A a.c. 3 A/63 A a.c. Wyjścia: przekaźnikowe przekaźnikowe i ciągłe 0/4...0 ma Wersja językowa: olska Angielska E inna* omiar Tablica 4. NA3 kod wykonania: NA3 Wykonanie miernika: z bargafem i wyświetlaczem cyfrowym F z bargafem* B z wyświetlaczem cyfrowym D Kolor bargafu: brak bargafu (NA3D) 0 trójkolorowy (R, G, RG) T siedmiokolorowy (R, G, B, RG, RB, GB, RGB) M Kolor wyświetlacza: brak wyświetlacza 0 czerwony R zielony G niebieski B Sygnał wejściowy: wejście uniwersalne U Sygnał wyjściowy analogowy: brak 0 programowalny prądowy 0/4...0 ma programowalny napięciowy V Wyjście dodatkowe: brak* 0 wyjście cyfrowe RS485 przekaźnik wyjście cyfrowe Rs485 wyjście typu OC przekaźniki* 3 wyjścia typu OC* 4 Napięcie zasilania: V a.c./d.c V a.c./d.c. na zamówienie** Rodzaje zacisków: gniazdowtyk śrubowe 0 * * Mierniki NA3, NA5 i NA6 Tablica 5. NA5 kod wykonania: NA5 Kolor bargafu: trójkolorowy (R, G, RG) T siedmiokolorowy (R, G, B, RG, RB, GB, RGB) M Kolor wyświetlacza: bez wyświetlacza* 0 czerwony R zielony G niebieski B Sygnał wejściowy: wejście uniwersalne U Sygnał wyjściowy analogowy: brak 0 programowalny prąd 0/4...0mA programowalny napięciowy V Sygnał wyjściowy cyfrowy: brak 0 wyjście cyfrowe RS485 Wyjście dodatkowe: brak* 0 4 przekaźniki 4 8 wyjść typu OC 8 Napięcie zasilania: V a.c./d.c V a.c./d.c. Rodzaje zacisków: gniazdo wtyk śrubowe 0 * * * w przypadku miernika bez wyświetlacza należy zamówić wyjście cyfrowe RS485 ** tylko po uzgodnienu z producentem Tablica 6. NA6 kod wykonania: NA6 Kolor bargafu: trójkolorowy (R, G, RG) T siedmiokolorowy (R, G, B, RG, RB, GB, RGB) M Kolor wyświetlaczy na kanałach i : bez wyświetlacza* 00 czerwonyczerwony RR czerwonyzielony RG czerwonyniebieski RB zielonyczerwony GR zielonyzielony GG zielonyniebieski GB niebieskiczerwony BR niebieskizielony BG niebieskiniebieski BB Sygnał wejściowy: wejście uniwersalne U Sygnał wyjściowy analogowy: brak 0 programowalny prądowy 0/4...0mA programowalny napięciowy V Sygnał wyjściowy cyfrowy: brak 0 wyjście cyfrowe RS485 Wyjście dodatkowe: brak* 0 4 przekaźniki 4 8 wyjść typu OC 8 Napięcie zasilania: V a.c./d.c V a.c./d.c. Rodzaje zacisków: gniazdowtyk śrubowe 0 * * * w przypadku miernika bez wyświetlacza należy zamówić wyjście cyfrowe RS485 ** tylko po uzgodnieniu z producentem * w przypadku miernika NA3B (0, 3 lub 4), należy wypełnić tablicę w karcie katalogowej (dostępnej na stronie ** tylko po uzgodnieniu z producentem 0
