1 Nowoczesne rozwiązania do sieci światłowodowych Dariusz Sitarz Dział Telekomunikacji Kier. Ds. Rozwoju Rynku 20/10/2011

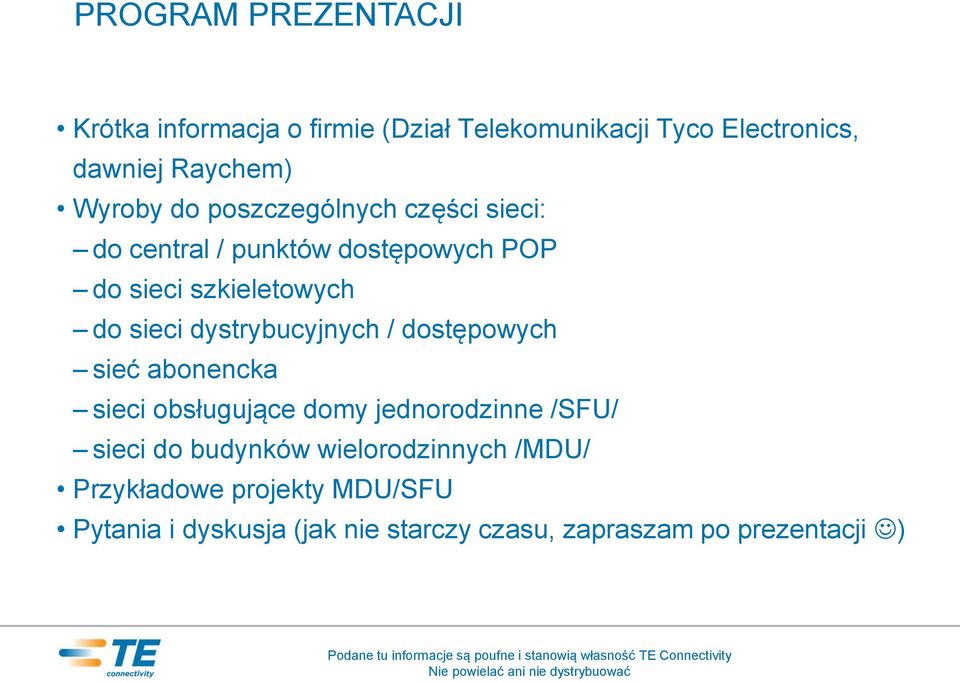

2 PROGRAM PREZENTACJI Krótka informacja o firmie (Dział Telekomunikacji Tyco Electronics, dawniej Raychem) Wyroby do poszczególnych części sieci: do central / punktów dostępowych POP do sieci szkieletowych do sieci dystrybucyjnych / dostępowych sieć abonencka sieci obsługujące domy jednorodzinne /SFU/ sieci do budynków wielorodzinnych /MDU/ Przykładowe projekty MDU/SFU Pytania i dyskusja (jak nie starczy czasu, zapraszam po prezentacji )

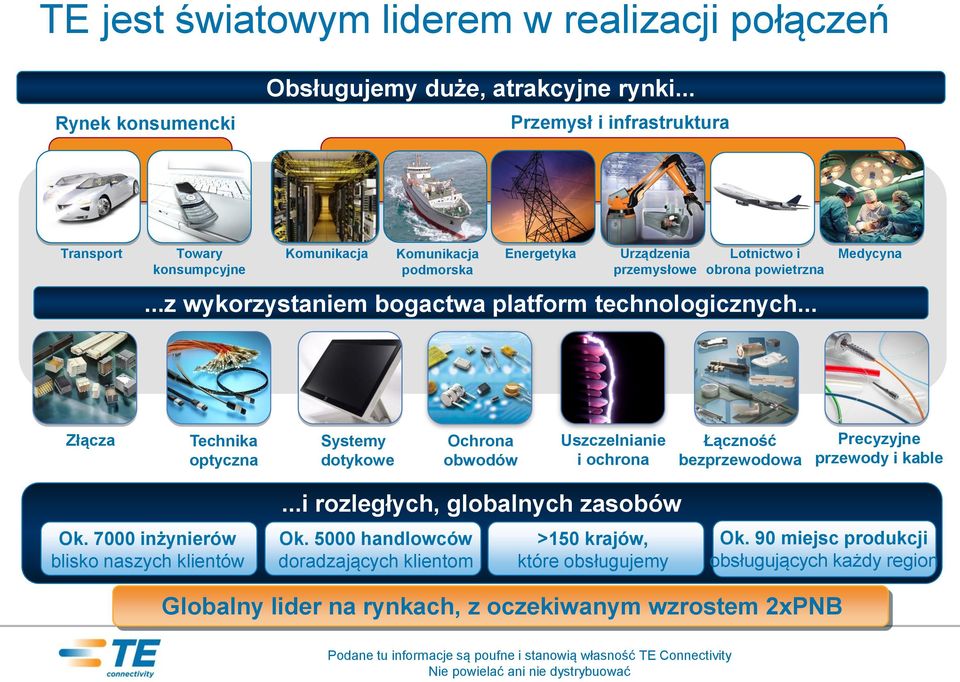

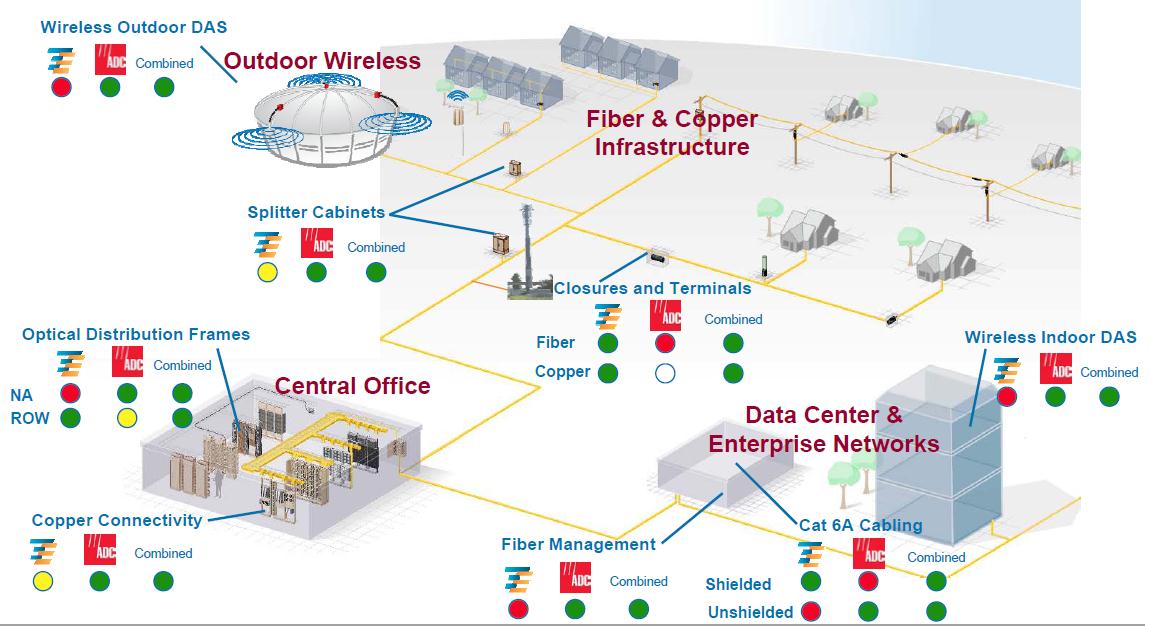

3 TE jest światowym liderem w realizacji połączeń Rynek konsumencki Obsługujemy duże, atrakcyjne rynki... Przemysł i infrastruktura Transport Towary Komunikacja Komunikacja Energetyka konsumpcyjne podmorska Urządzenia przemysłowe Lotnictwo i obrona powietrzna...z wykorzystaniem bogactwa platform technologicznych... Medycyna Złącza Technika optyczna Systemy dotykowe Ochrona obwodów Uszczelnianie i ochrona Łączność bezprzewodowa Precyzyjne przewody i kable Ok inżynierów blisko naszych klientów...i rozległych, globalnych zasobów Ok handlowców doradzających klientom >150 krajów, które obsługujemy Ok. 90 miejsc produkcji obsługujących każdy region Globalny lider na rynkach, z oczekiwanym wzrostem 2xPNB

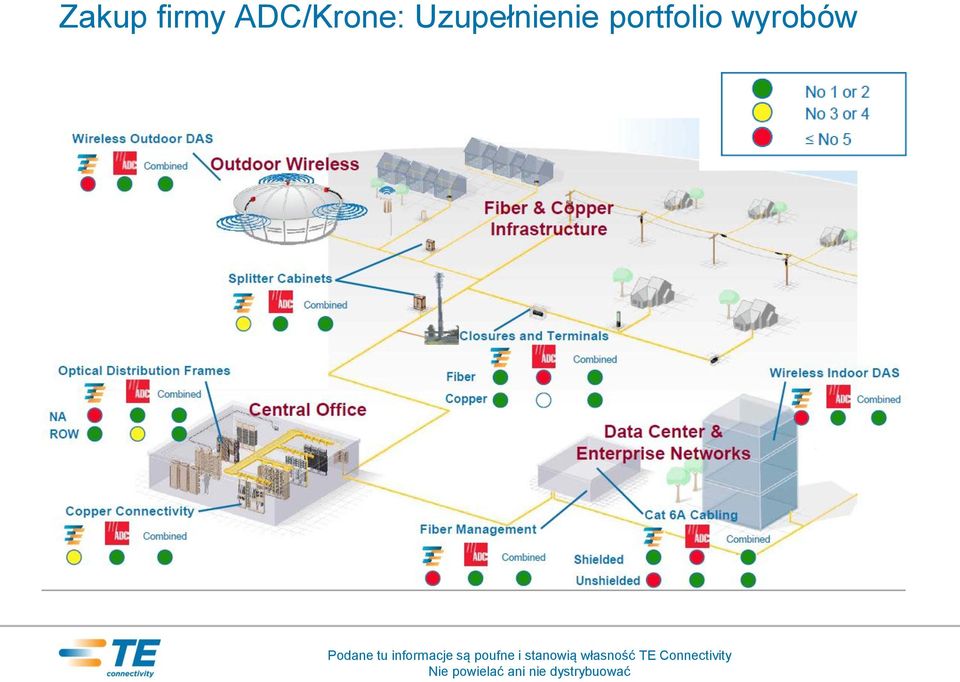

4 Zakup firmy ADC/Krone: Uzupełnienie portfolio wyrobów

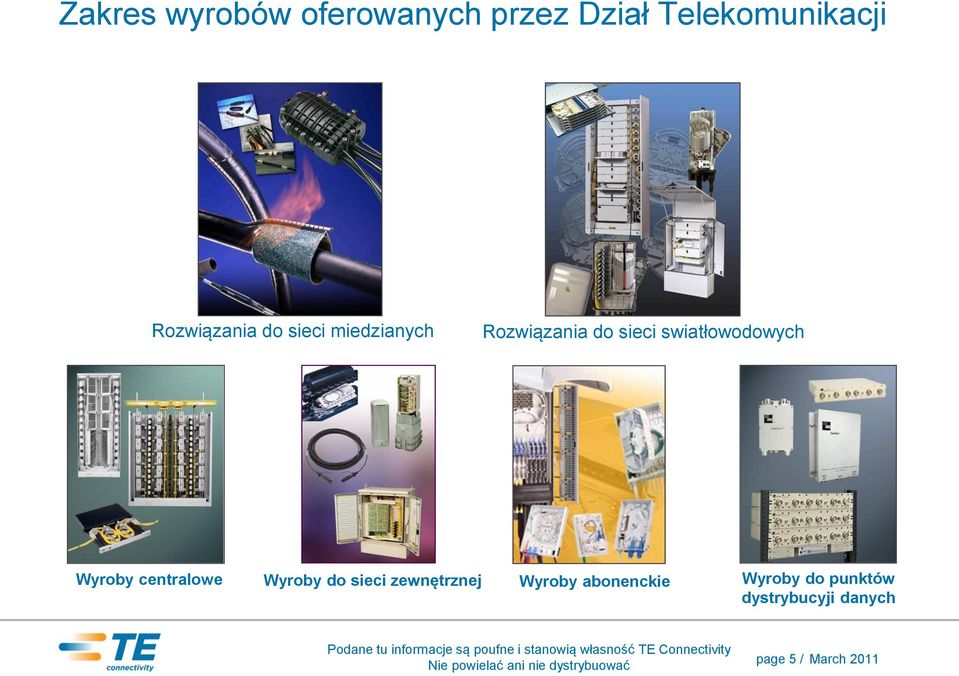

5 Zakres wyrobów oferowanych przez Dział Telekomunikacji Rozwiązania do sieci miedzianych Rozwiązania do sieci swiatłowodowych Wyroby centralowe Wyroby do sieci zewnętrznej Wyroby abonenckie Wyroby do punktów dystrybucyji danych page 5 / March 2011

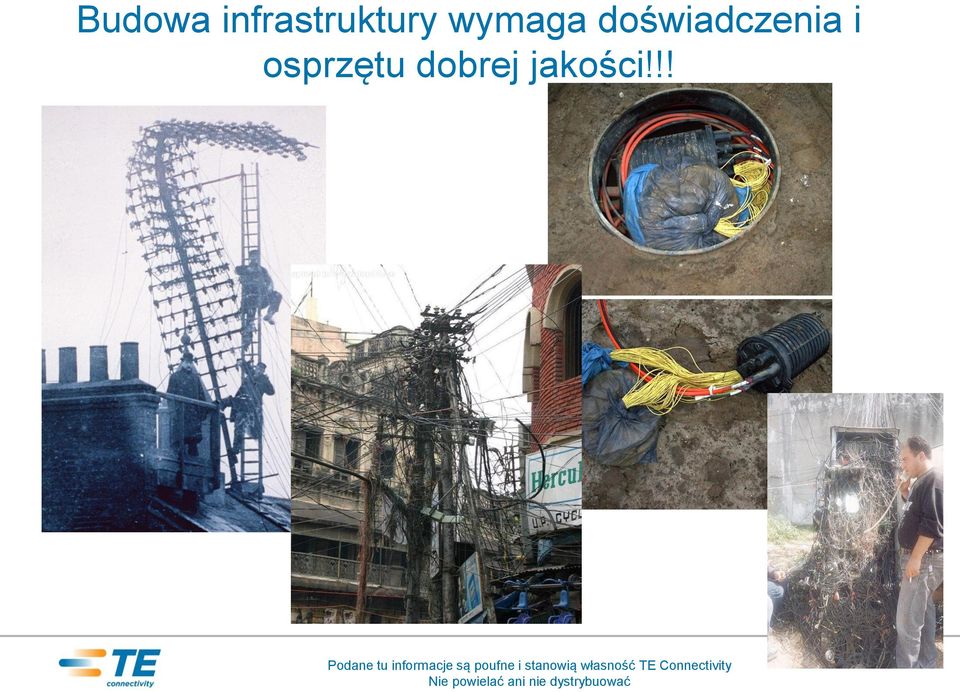

6 Budowa infrastruktury wymaga doświadczenia i osprzętu dobrej jakości!!!

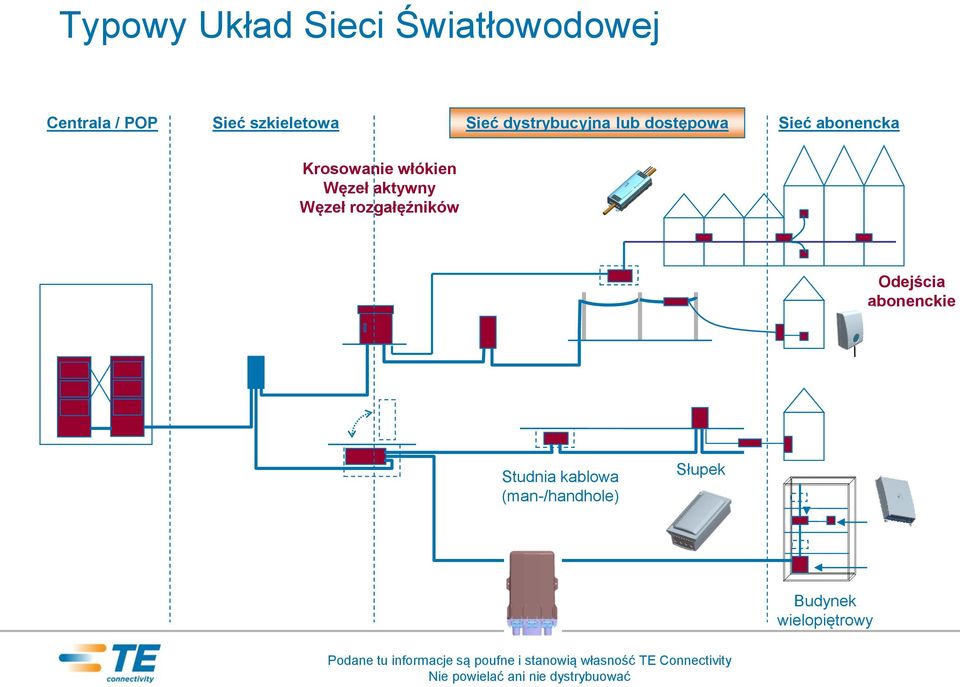

7 Typowy Układ Sieci Światłowodowej Centrala / POP Sieć szkieletowa Sieć dystrybucyjna lub dostępowa Sieć abonencka Krosowanie włókien Węzeł aktywny Węzeł rozgałęźników Odejścia abonenckie Studnia kablowa (man-/handhole) Słupek Budynek wielopiętrowy

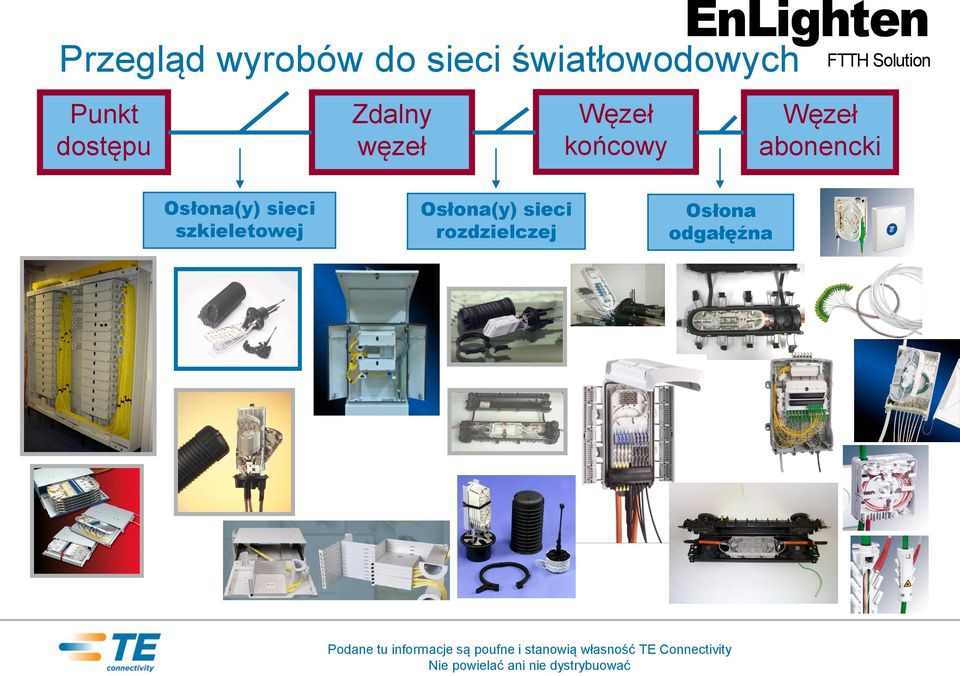

8 Przegląd wyrobów do sieci światłowodowych Punkt dostępu Zdalny węzeł Węzeł końcowy EnLighten FTTH Solution Węzeł abonencki Osłona(y) sieci szkieletowej Osłona(y) sieci rozdzielczej Osłona odgałęźna

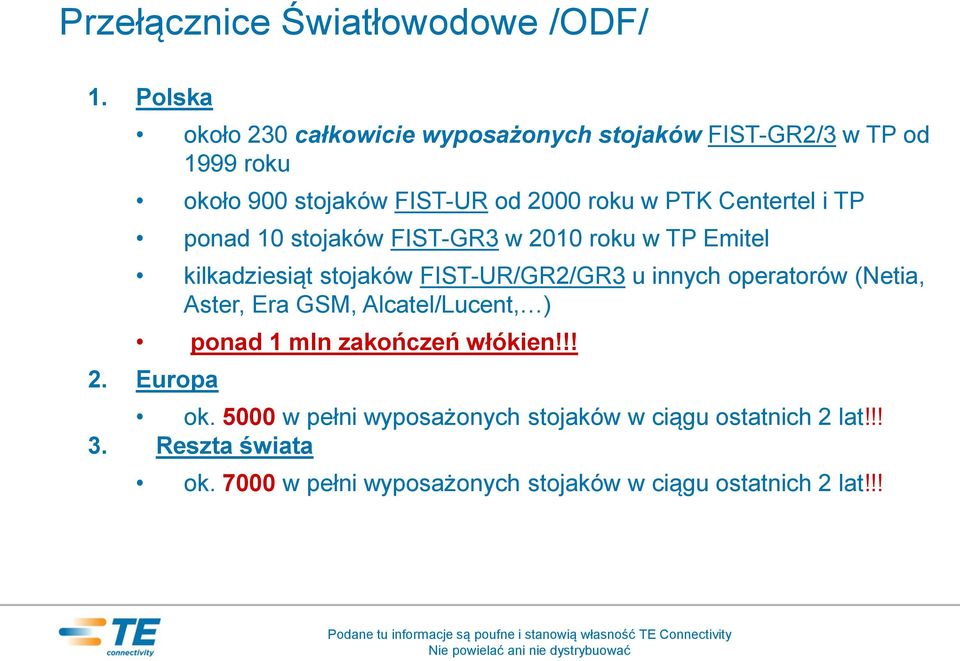

9 Przełącznice Światłowodowe /ODF/ 1. Polska około 230 całkowicie wyposażonych stojaków FIST-GR2/3 w TP od 1999 roku około 900 stojaków FIST-UR od 2000 roku w PTK Centertel i TP ponad 10 stojaków FIST-GR3 w 2010 roku w TP Emitel kilkadziesiąt stojaków FIST-UR/GR2/GR3 u innych operatorów (Netia, Aster, Era GSM, Alcatel/Lucent, ) ponad 1 mln zakończeń włókien!!! 2. Europa ok w pełni wyposażonych stojaków w ciągu ostatnich 2 lat!!! 3. Reszta świata ok w pełni wyposażonych stojaków w ciągu ostatnich 2 lat!!!

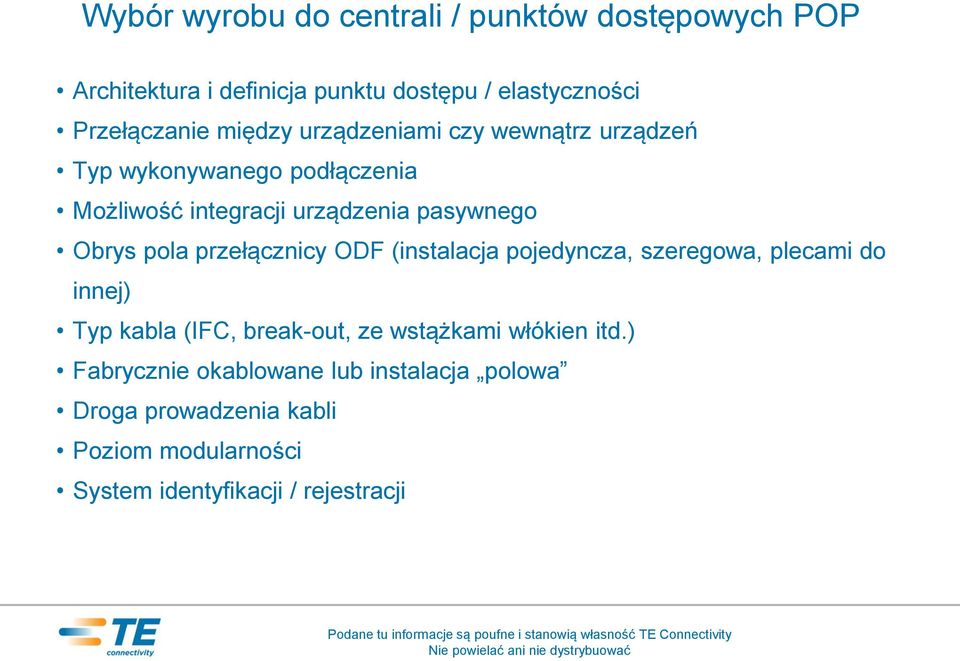

10 Wybór wyrobu do centrali / punktów dostępowych POP Architektura i definicja punktu dostępu / elastyczności Przełączanie między urządzeniami czy wewnątrz urządzeń Typ wykonywanego podłączenia Możliwość integracji urządzenia pasywnego Obrys pola przełącznicy ODF (instalacja pojedyncza, szeregowa, plecami do innej) Typ kabla (IFC, break-out, ze wstążkami włókien itd.) Fabrycznie okablowane lub instalacja polowa Droga prowadzenia kabli Poziom modularności System identyfikacji / rejestracji

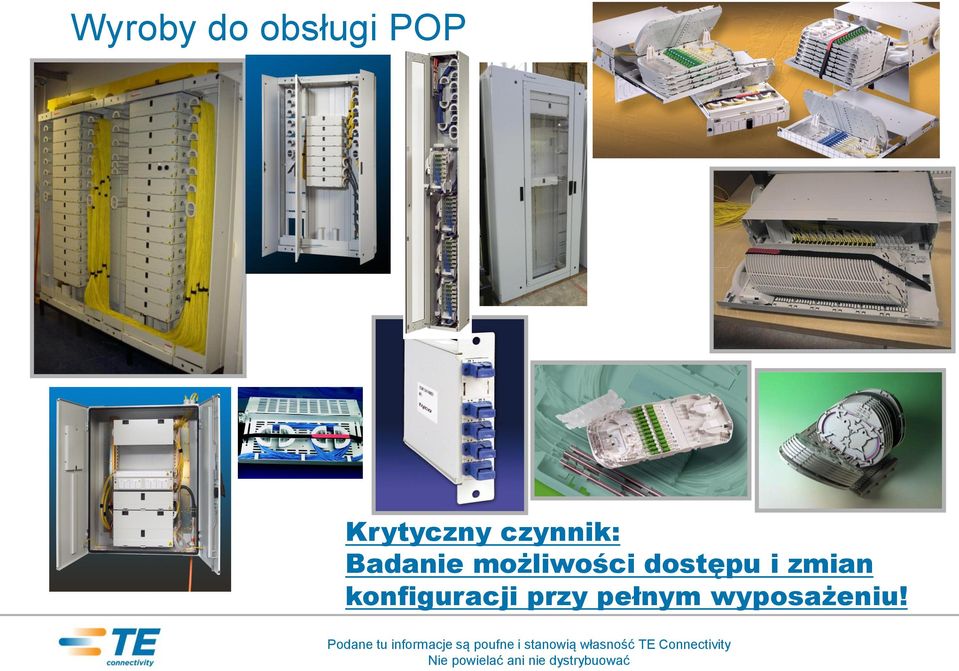

11 Wyroby do obsługi POP Krytyczny czynnik: Badanie możliwości dostępu i zmian konfiguracji przy pełnym wyposażeniu!

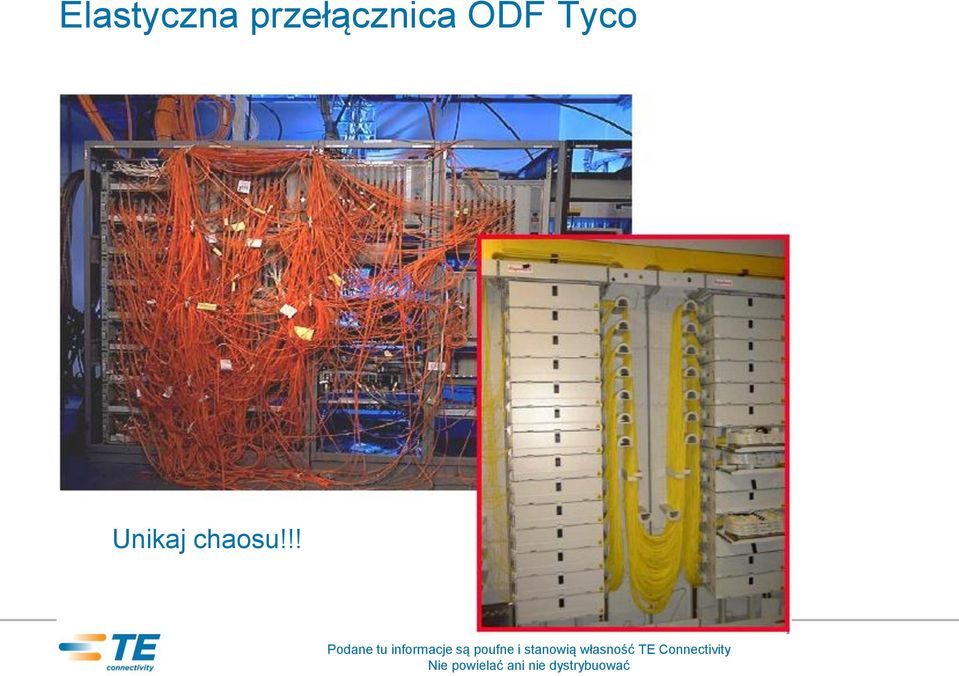

12 Elastyczna przełącznica ODF Tyco Unikaj chaosu!!!

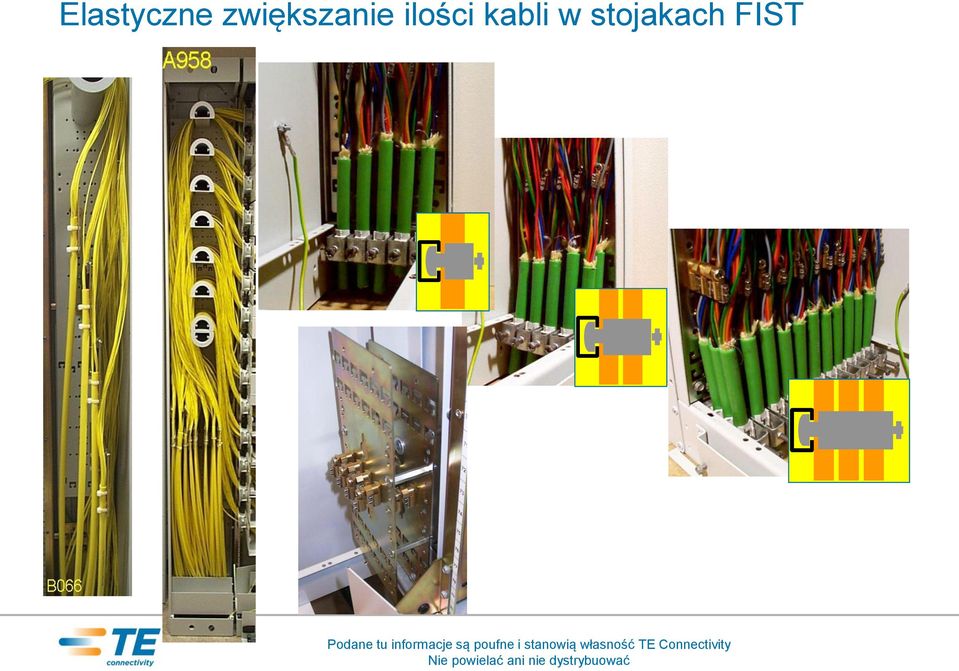

13 Elastyczne zwiększanie ilości kabli w stojakach FIST

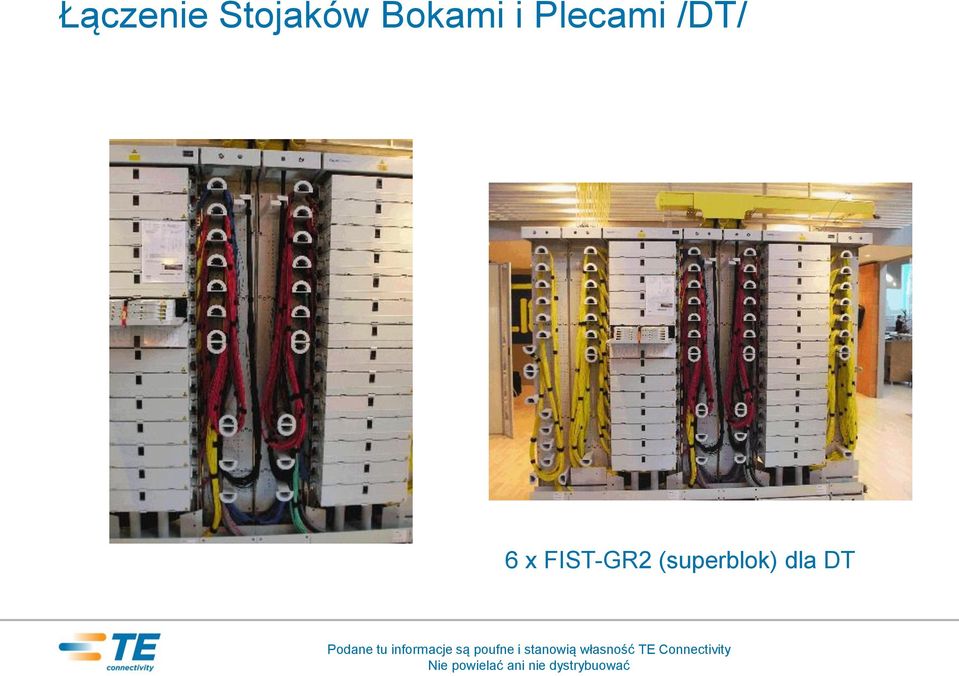

14 Łączenie Stojaków Bokami i Plecami /DT/ 6 x FIST-GR2 (superblok) dla DT

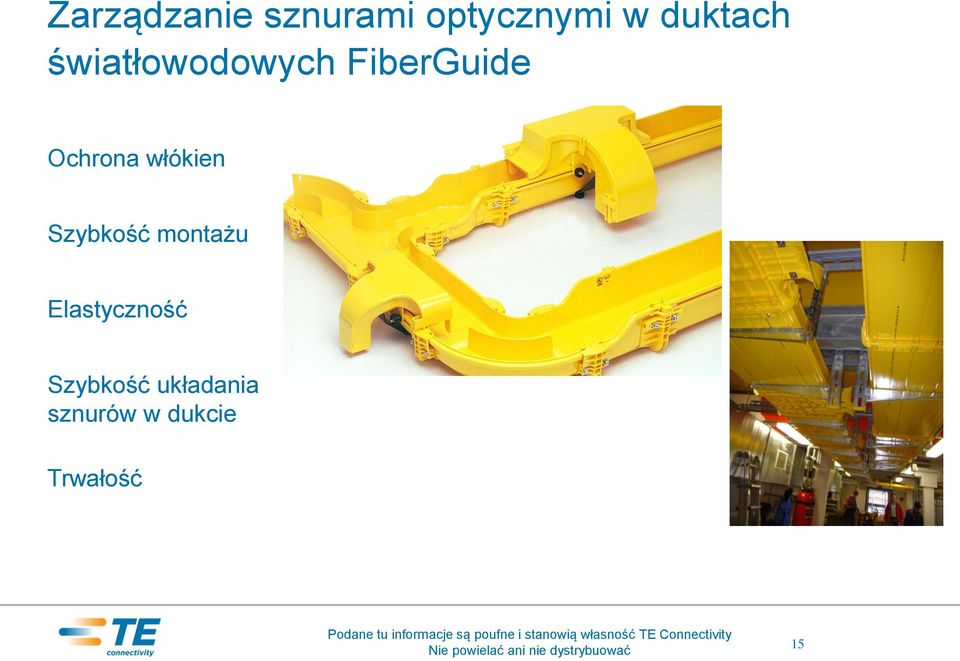

15 Zarządzanie sznurami optycznymi w duktach światłowodowych FiberGuide Ochrona włókien Szybkość montażu Elastyczność Szybkość układania sznurów w dukcie Trwałość 15

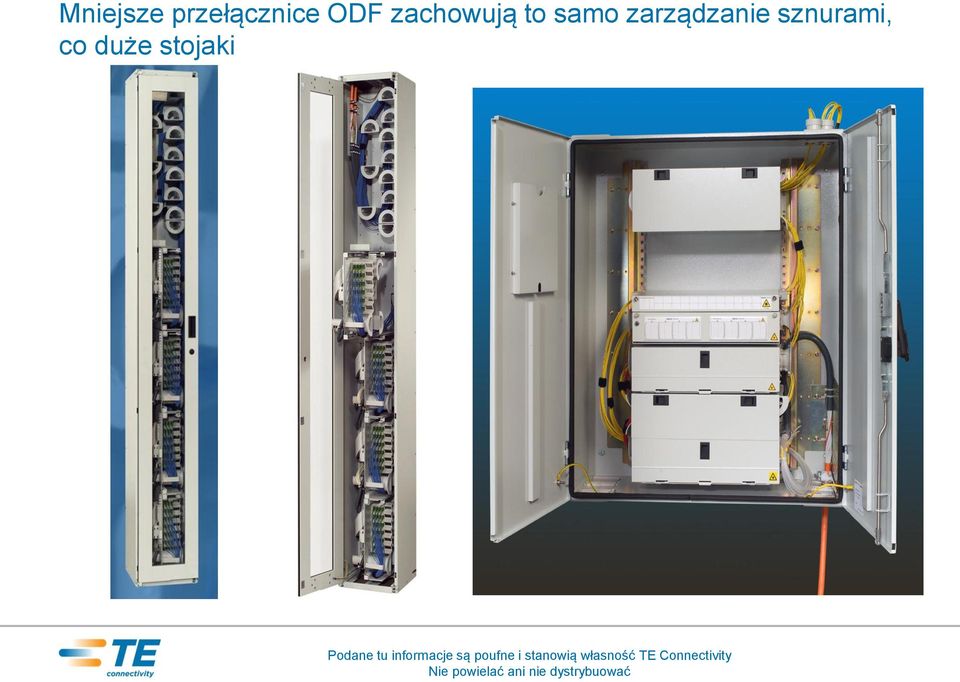

16 Mniejsze przełącznice ODF zachowują to samo zarządzanie sznurami, co duże stojaki

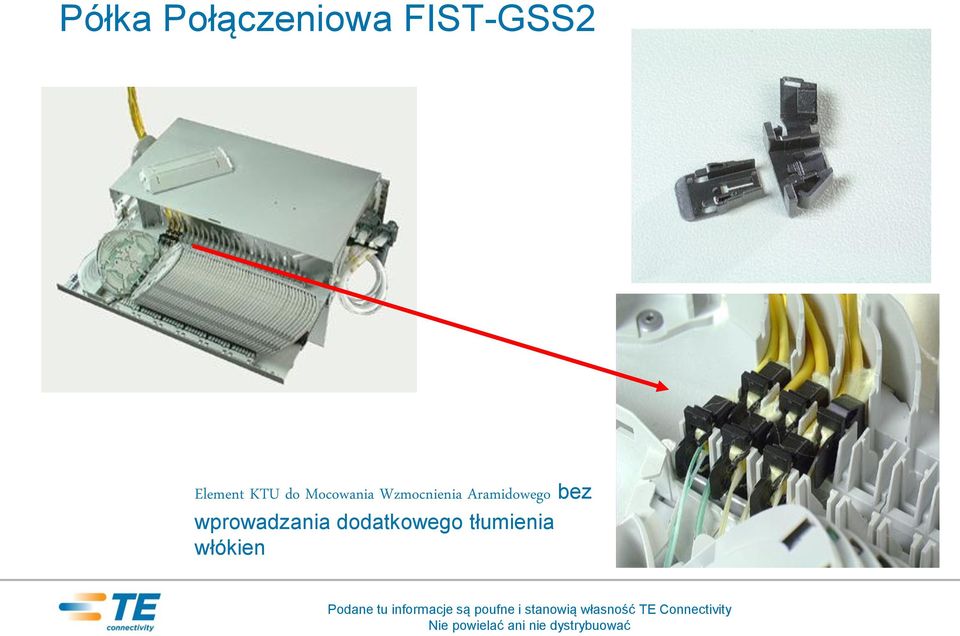

17 Półka Połączeniowa FIST-GSS2 Element KTU do Mocowania Wzmocnienia Aramidowego bez wprowadzania dodatkowego tłumienia włókien

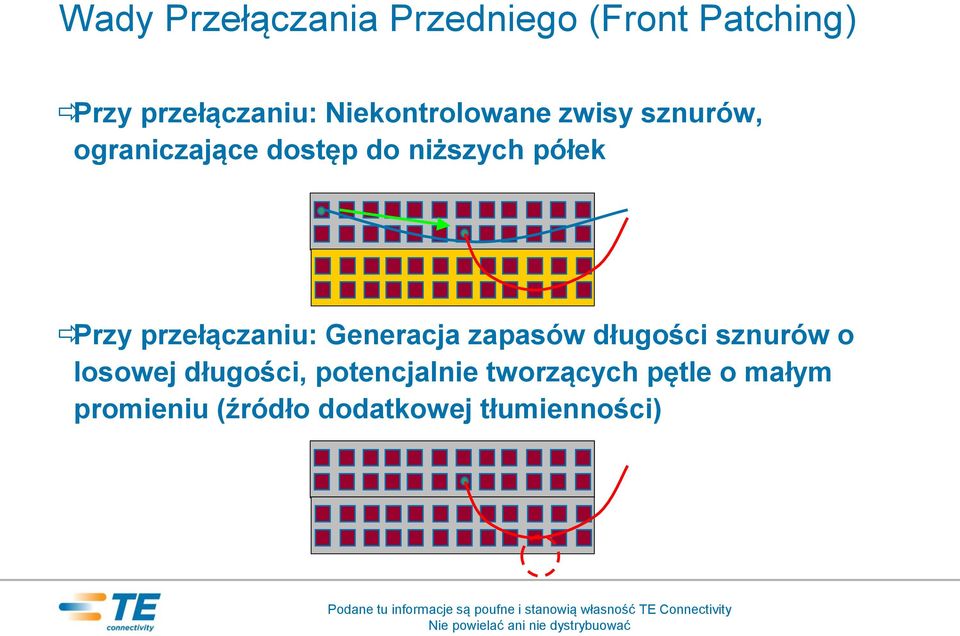

18 Wady Przełączania Przedniego (Front Patching) Przy przełączaniu: Niekontrolowane zwisy sznurów, ograniczające dostęp do niższych półek Przy przełączaniu: Generacja zapasów długości sznurów o losowej długości, potencjalnie tworzących pętle o małym promieniu (źródło dodatkowej tłumienności)

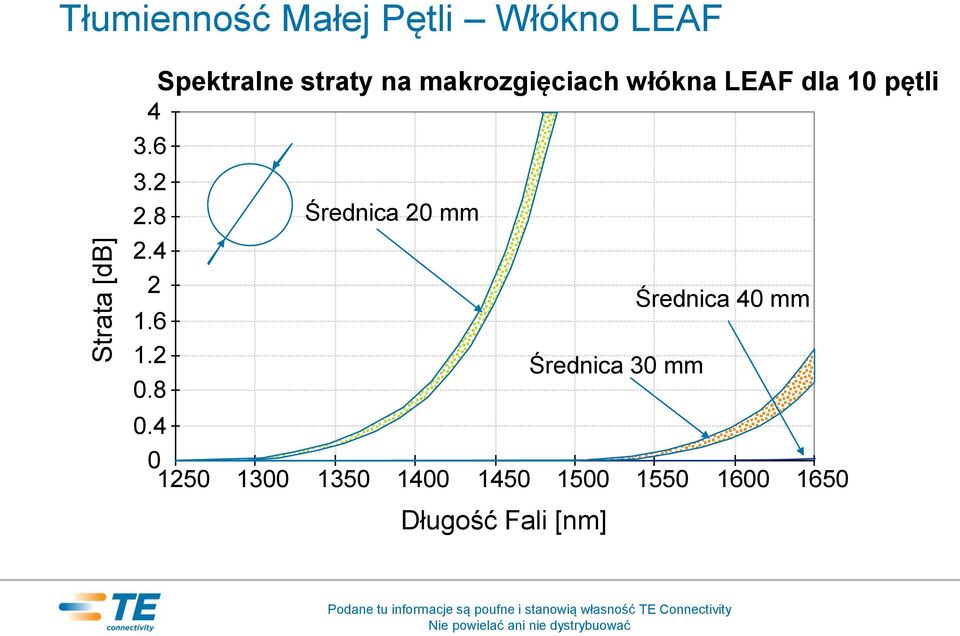

19 Strata [db] Tłumienność Małej Pętli Włókno LEAF Spektralne straty na makrozgięciach włókna LEAF dla 10 pętli Średnica 20 mm Średnica 30 mm Średnica 40 mm Długość Fali [nm]

20 Wady Przełączania Przedniego (Front Patching) Wady przedniego przełączania sznurów optycznych (cd.): Czoła złączy skierowane na patrzącego, co w przypadku nie odłączenia sygnału może doprowadzić do uszkodzenia lub utraty wzroku Duży promień gięcia włókien wychodzących z adapterów złączy w panelach czołowych możliwość uszkodzenia światłowodów Brak lub utrudniony dostęp do tylnej części złącza w celu konserwacji

21 Przełączanie na kasetach FIST-GPST-12 Przełączanie na poziomych kasetach likwiduje wszystkie wady przełączania przedniego!

22 Kasety FIST Likwidują Wady Przełączania Przedniego Likwidacja wad przedniego przełączania dzięki kasetom FIST: Niekontrolowane zwisy sznurów brak, bo przełączanie na kasecie Generacja zapasów długości sznurów o losowej długości + pętle włókien brak, bo odpowiednie prowadzenie sznurów na kasecie Czoła złączy skierowane na patrzącego brak, bo czoła złączy umieszczone prostopadle do patrzącego Duży promień gięcia włókien wychodzących z adapterów złączy w panelach czołowych brak gięcia, bo adaptery i złącza umieszczone w prostej linii Brak lub utrudniony dostęp do tylnej części złącza taki sam, łatwy, szybki i bezpieczny dostęp do obu stron złącza

23 Problemy z patchcordami w paśmie L ( nm) ważna jakość materiałów! Zaobserwowane mechanizmy uszkodzeń: - Zjawisko wyciągania kabli ze złączy w związku ze skurczem powłoki - Nadmiar długości włókna w sznurze ze względu na skurcz powłoki

24 Jakość czoła złączy rozłączalnych zwracamy uwagę na odpowiednie kwalifikacje instalatorów! Dust Particles Cząsteczki kurzu Płyn/krem do rąk Odciski palców Resztki alkoholu Zanieczyszczenia powodują degradację sygnału (IL/RL) i trwałe uszkodzenie Przy każdej operacji łączenia zanieczyszczenia migrują do rdzenia włókna Zanieczyszczenia są najczęstszym źródłem problemów w sieciach optycznych Zalecenie: Sprawdzić i wyczyścić przed każdym połączeniem złączy Podane Information tu informacje is Tyco Electronics są poufne i Confidential stanowią własność & Proprietary TE Connectivity Do Not Reproduce Nie or powielać Distribute ani nie dystrybuować

25 Półki FIST-GPS2, 1-4 HU Trąbka wylotowa z nacięciem na sznury optyczne Nacięcie z boku półki do wyciągania sznurów z przodu półki zamiast przez trąbkę wylotową

26 Możliwość instalacji różnych typów kabli Luźne tuby Kable BOC Kable IFC Wstążki

27 Półki z przednim przełączaniem tylko do małych obiektów! 2 HU maks. 96 złączy 1 HU maks. 48 złączy

28 Rozgałęźniki modułowe OCM Wszystkie popularne typy złączy rozłączalnych Rozgałęźniki klasy A, O i P Stopień podziału: 1:2 do 1:64

29 Kompaktowe półki 15 do stojaków o szerokości 600 mm

30 Stojak 600 mm z półkami FIST-GPS2 w wersji spawy-przełączanie Sznury optyczne Rura giętka Zmiana długości sznurów (od ok. 3,4 do 4,40 m)

31 Osłony złączowe w sieciach dostępowych Podziemne: W kanalizacji i bezpośrednio w ziemi Studnia kablowa (man-/handhole) Słupek Odejścia abonenckie Budynek wielopiętrowy Napowietrzne: Montaż na słupie lub ścianie

32 Osłony złączowe do sieci szkieletowej Uszczelnienia żelowe lub termokurczliwe Kopułowa lub przelotowa/szeregowa Kasety do spawów masowych bądź organizacja jednotorowa / jednoelementowa Kompatybilność z różnymi kablami (np. mikrotuby/mikrokable; kable hybrydowe) Modułowa konstrukcja/rozbudowa Napowietrzne, kanałowe i doziemne Wewnętrzna komutacja/elementy pasywne Identyfikacja /RFID, kod kreskowy/ Wszystkie te elementy - poprzez włączenie rozgałęźników w architekturę rozdzielczą - można wykorzystać w zdalnym węźle (w miarę potrzeby uzupełnionym złączami)

33 Identyfikacja /RFID, kod kreskowy/ page 33 / 24/10/2011

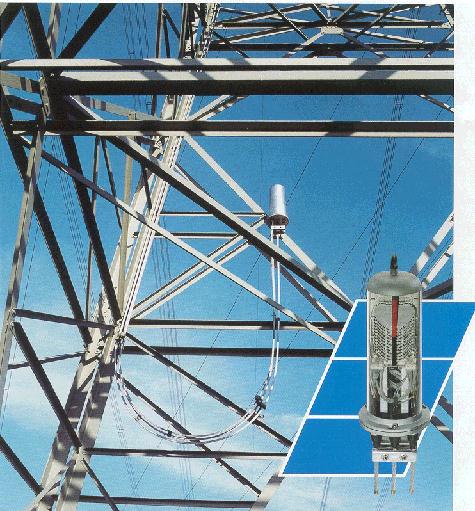

34 Montaż osłon na słupie / w kanalizacji ściekowej / na liniach energetycznych

35 Duże ilości wyprowadzeń kablowych Żelowe uszczelnienia do portów owalnych i okrągłych FIST Port owalny FIST 5-18mm 1 wyjście: 11-14mm 2 wyjścia: 8-11mm GCO2 FOSC-400 Port owalny FOSC 5-15mm 4 wyjścia: 4-7mm 4 wyjścia (kabel płaski) 400 D5 400 B2 8 wyjść: 3-5mm FOSC wyjść: 0-2.8mm

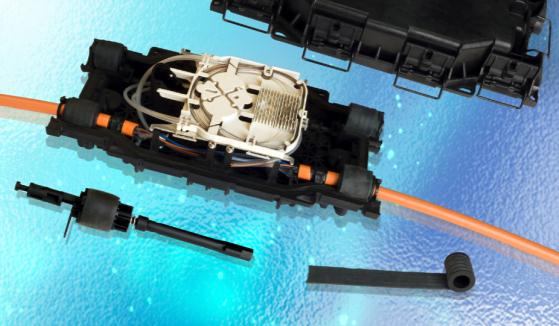

36 Rozbudowa osłon FIST-GCO2 Zestawy zawierające kopułę osłony, dodatkowy profil UMS do montażu kaset światłowodowych i nowy zacisk

37 FIST-GCO2 Wyposażenie dodatkowe i narzędzia instalacyjne Cięcie tub kablowych w ograniczonej przestrzeni Wzdłużne cięcie tub kablowych 2,4-3,0 mm 1,8-4,2 mm Duże oszczędności przy wyprowadzaniu pojedynczych torów światłowodowych z pętli włókien (informacja o tej opcji nie leży w interesie firmy wykonawczej!!!)

38 Komutacja złączy rozłączalnych w osłonach złączowych / Osłony hybrydowe

39 Osłony złączowe OFMC do kabli łatwego dostępu Przelotowy kabel łatwego dostępu Nie jest potrzebny zapas kabla ani włókien 8 kabli abonenckich 3 50 m Nacięcie w powłoce; włókna wyciągane Nacięcie w powłoce; włókna przecięte

40 Przegląd obudów elementów pasywnych Elementy planarne OCM6 SFF - PnP EnLighten FTTH Solution OCFPS1 OMX-HD VAM Micro VAM FIST FSASA FIST OC-G FOSC OC OCMX OCM5 Instalacja w terenie page 40 / October 24, 2011

41 Wybór wyrobów do zdalnego węzła Konfiguracja i pojemność Instalacja: napowietrzna, na chodniku, w szafce ulicznej, w kanalizacji lub w stacji technicznej Typ wykonywanego podłączenia Typ/typy kabli Powtórny dostęp / Elastyczność Technologia uszczelniania Metoda montażu Fabrycznie okablowane lub instalacja polowa Poziom modularności

42 Wyroby do zdalnego węzła Jedynie do scentralizowanej architektury PON Ze spawami i złączami rozłączalnymi Szafki uliczne z IP55 Zintegrowane zarządzanie sznurami optycznymi Kompatybilne ze wszystkimi konstrukcjami kabli Modułowa konstrukcja/rozbudowa Fabrycznie okablowane lub instalacja polowa Parkowanie niewykorzystanych pigtajli

43 Architektura sieci GPON 20km Single Family Homes (SFU) IP Voice, data, Video NMS 1GigE or 10GigE OLT 2.5Gbps ONT PSTN Voice 1GigE 1.25Gbps rozgałęźniki 1:64 ONT - Prędkość transmisji: 2,5/1,25 Gbit/s - Podział sygnału: do 1:64 - Typowy zasięg: 20km (budżet łącza 28dB) ONT Multi-Dwelling Units (MDUs)

44 Wyzwania i problemy Home passed /HP/ vs. homes connected /HC/ Skala i szybkość implementacji Różne środowiska geograficzne i instalacyjne: SFU, MDU praktycznie nie ma 2 identycznych obszarów Możliwości późniejszej rozbudowy Co 5 lat nowa technologia PON Okablowanie wewnątrz budynku/mieszkania: Istniejące kable miedziane (VDSL/GPON), Cat 5e, inne (np. POF) Wymagania na jakość usług (99,9 %): podtrzymanie zasilania, MDU vs. SFU, typ ONT Podejście do usług wideo (nakładka analogowa z/bez dodatkowych urządzeń /set-top box/, VoIP)

45 Strategia rozmieszczenia rozgałęźników optycznych Konfiguracja scentralizowana Konfiguracja kaskadowa Optymalne rozmieszczenie rozgałęźników w sieci ma kluczowe znaczenie dla lepszego wykorzystania OLT i zredukowania wydatków eksploatacyjnych!

46 Możliwości późniejszej rozbudowy Przykład sieci WDM-PON Jeśli rozgałęźniki są zakończone złączami rozłączalnymi i scentralizowane, rozbudowa pasywnej infrastruktury dostępowej do systemu DWDM-PON wymaga jedynie stopniowej zamiany rozgałęźników 1:32 na elementy AWG s Central Office Gbps l ~ 20 km Passive Remote Node Customer Optical Line Terminal OLT AWG Optical Network Unit (ONU) (GigE lub FE)

47 Single Family Unit (SFU) sieć rozproszona Słupek z Multi-Port Service Terminal Studnia z Multi-Port Service Terminal Kable abonenckie Światłowodowy Węzeł Dystrybucyjny Osłona złączowa Montaż napowietrzny Multi-Port Service Terminal Magistralny kable liniowy z Centrali Kable abonenckie

48 Osłony złączowe (z uszczelnieniami żelowymi) do sieci FTTx

49 Nowe typy włókien o dużej odporności na promienie gięcia G. 657A1: kompatybilne z G. 652D o min. promieniu gięcia 10 mm (takie same, jak poprzednie włókna G.657A) G. 657A2: kompatybilne z G. 652D o min. promieniu gięcia 7,5 mm G. 657B2: nie są kompatybilne z G. 652D; min. promień gięcia 7,5 mm (takie same, jak poprzednie G.657B) G. 657B3: nie są kompatybilne z G. 652D; min. promień gięcia 7,5 mm Tłumienność [db] dla fali 1550 nm, dla 1 zwoju o średnicy: ITU-T 15 mm 10 mm 7,5 mm 5 mm G. 657A1 <0.025* < G. 657A2 or B2 <0.03 <0.1 <0.5 - G. 657B3 - <0.03 <0.08 <0.15 * Ta wartość jest wyliczona z danych dla 10 zwojów.

50 Technologia Złączy Wzmocnionych Złącze jedno-włóknowe, wzmocnione (do zastosowań zewnętrznych) Łatwe w instalowaniu, wymaga niewielkiej praktyki Złącze wykonane zgodnie z klasą szczelności NEMA 6 oraz wymaganiami normy GR-326 zapewnia wysoką jakość i trwałość sieci Kompatybilne z kablami napowietrznymi i ziemnymi. Miniaturowe Złącze Wzmocnione DLX

51 SFU Przegląd Systemu Szafa ODF Zewnętrzna Szafa FDH3000 lub Osłona montowana na słupie lub w ziemi Osłona OTE montowana na słupie kablowym Montowany na słupie kablowym Multi-port Service Terminal (MST) RealFlex 5 Wzmocniony Kabel Abonencki Uchwyt do kabla Abonenckiego Skrzynka Przejściowa / Gniazdo Światłowodo we LUB

52 Światłowodowa Osłona Końcowa (OTE) OTE umożliwia montaż kabla przelotowego, łączenie włókien światłowodowych oraz wyprowadzanie kabli dystrybucyjnych Osłona OTE zawiera: 4,8,16 uszczelnionych i wzmocnionych portów z adapterami Pięć kaset o pojemności do 12 spawów każda Cztery porty wejścia/wyjścia kabli. Z każdego portu mozna wyprowadzić do 4 płaskich kabli zakończeniowych Może być instalowana w studni kablowej, na słupie, lince kabla samonośnego, na ścianie budynku

53 Multi-port Service Terminals (MST) z opcjonalnym rozgałęźnikiem Odporne na temperaturę, fabrycznie uszczelnione i skonfigurowane Dostępne wersje z adapterami złączy OptiTap i DLX Liczba dostępnych portów: 2, 4, 6, 8, 12 Owalny kabel ADSS fabrycznie zakończony i uszczelniony w MST, o różnych, zdefiniowanych długościach Opcja: Rozgałęźnik fabrycznie wbudowany w osłonę

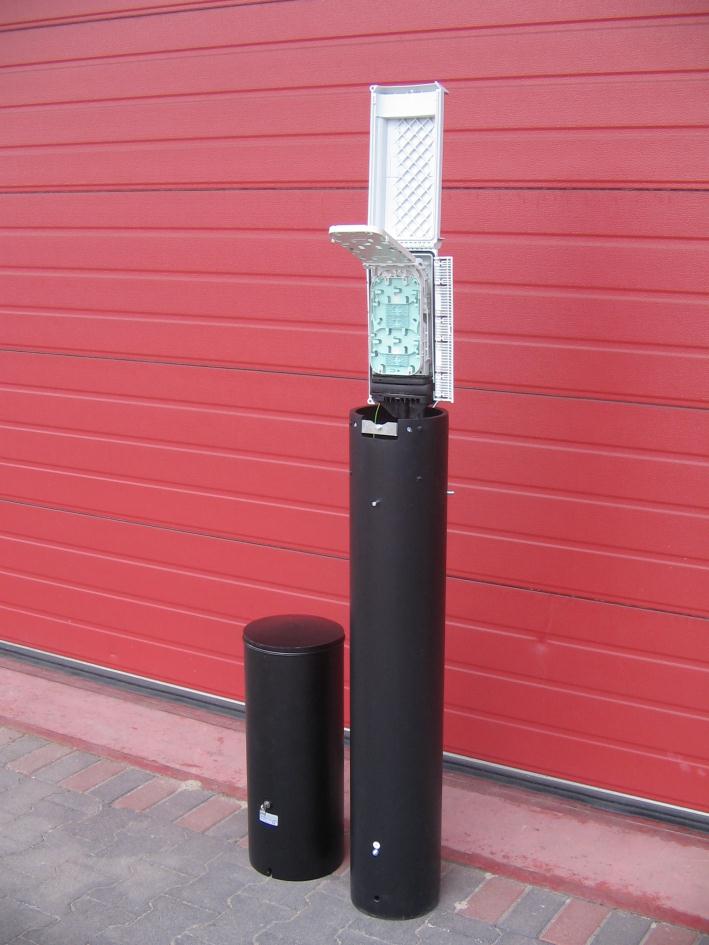

54 Słupki światłowodowe

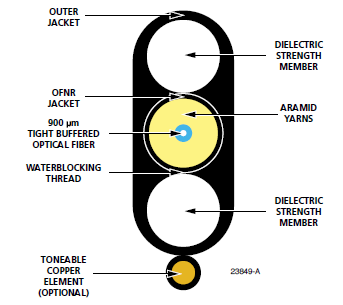

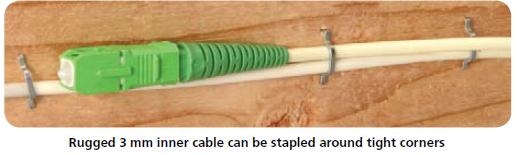

55 Kable abonenckie /Real Flex/ Kabel w kablu. Składa się z płaskiego, wzmocnionego kabla abonenckiego oraz 3-mm wewnętrznego kabla pigtajlowego W wersji z zamontowanym złączem SC kabel eliminuje konieczność stosowania skrzynek zakończeniowych i połączeniowych w/na budynku abonenta Kabel fabrycznie zakończony złączami, o różnych długościach Specjalny element do zaciągania kabla

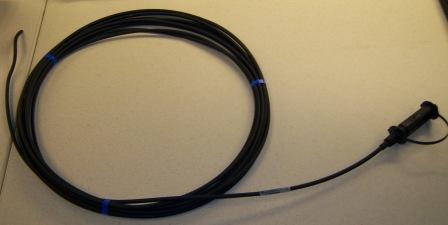

56 Elastyczny, wzmocniony kabel abonencki Kabel do zastosowań wewnątrz- i zewnątrz-budynkowych Powłoka uodporniona na wstrząsy i udary mechaniczne pozwala na szybki montaż za pomocą specjalnych klamer (zszywek) 1000N odporności wzdłużnej (wytrzymałość wzdłużna) 800N wytrzymałości na zgniatanie Włókna typu Draka BendBrightXS Bend Optimized Min. promień gięcia 7,5mm pozwala na łatwą instalację dookoła narożników, w przepustach kablowych, itp.

57 Zacisk końcowy Dead-end (P-clamp) Zaprojektowany do 1- lub wielowłóknowego kabla płaskiego (Oval Flat Cable) Można go stosować do kabli końcowych elementów MST oraz wzmocnionych i uniwersalnych kabli abonenckich Łatwa i szybka instalacja

58 Instalowanie Kabla 2. WYKONUJE SIE ZWYKLE JEDNO NAWINIĘCIE KABLA W ZAWIESIU 1. KABEL WPROWADZANY JEST DO UCHWYTU (ZAWIESIA) Z TEJ STRONY. MAX. OBCIĄŻENIE 20 kg (zdjęcie) 3. TEN KONIEC JEST NIEOBCIĄŻONY. WPROWADZA SIĘ GO DO PRZEPUSTU (DUKTU) 4. PO ZAMKNIĘCIU POKRYWY I DOKRĘCENIU ŚRUBY KABEL JEST BLOKOWANY W ZAWIESIU.

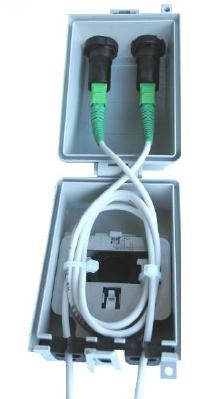

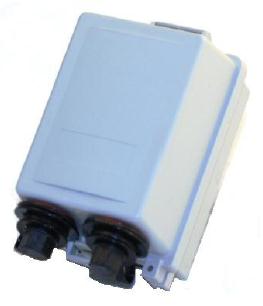

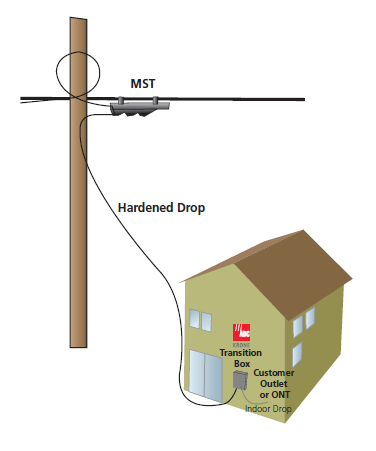

59 Skrzynka Przejściowa z Adapterem DLX Własności Zawiera dwa złącza typu DLX Obudowa wykonana z tworzywa spełniającego warunki niepalności (UL94-V0) Szczelnośc zgodna z IP 54 Montaż na ścianie budynku lub słupie kablowym Konstrukcja zgodna z RoHS Stosowane włókna o zwiększonej odporności na zginanie (G657.A and B) Zamykanie na śrubę lub kłódkę Wprowadzenie kabli z dołu lub z tyłu Wymiary (wys x szer x gł)) 90 x 63 x 50 mm Temperatura pracy -30 C do +70 C

60 Główne trendy w infrastrukturze FTTH PON Minimalizacja kosztów stałych sieci; koszty rosną przy zwiększaniu się liczby podłączeń nowych abonentów przykłady: Scentralizowana sieć PON (maks. wykorzystanie rozgałęźników i węzłów dostępu sieciowego OLT) Dokładanie (w miarę potrzeb) kabli odgałęźnych i elektroniki Dokładanie (w miarę potrzeb) WDM do nakładkowej sieci CATV Minimalizacja kosztów podłączania nowych abonentów przykłady: Elementy sieciowe fabrycznie zakończone kablami Kable odgałęźne fabrycznie zakończone złączami (głównie operatorzy lokalni) Techniki wdmuchiwania włókien do mikrokabli PON z systemami dwukierunkowymi i nakładką WDM Minimalizacja prac budowlanych Instalacje napowietrzne (koszt homes passed spada o połowę) Próby układania światłowodów w istniejącej kanalizacji dostawców mediów Koordynacja aktywności dostawców mediów Maksymalne wykorzystanie standardowej infrastruktury mieszkaniowej Brak rezerwowych traktów

61 Optical Fiber 250 µm Tight Acrycate 350 µm Aramid Yarns LSZH Buffer Sheath 780 µm LSZH Sheath

62 BUDI: Przełącznica wewnątrzbudynkowa Możliwości połączenia kabla pionowego: Włókna kabla z pigtailami na kasetach przełącznicy Kable pionowe zakończone złączami Połączenia spawane i mechaniczne Typoszereg różnych pojemności od 8 do 96 złączy i 196 spawów Konstrukcja modułowa składająca się z powtarzalnych bloków wyposażenia wnętrza przełącznicy, umożliwiająca kastomizację (zgodną z lokalnymi wymaganiami). Możliwe konfiguracje dla sieci PON lub Punkt- Punkt Włączanie nowych abonentów nie wymaga większych kwalifikacji (plug and play) elementy zkończone złączami, zachowany punkt demarkacyjny pomiędzy panelem komutacji i kasetami z włóknami światłowodowymi page 62 / October 24, 2011

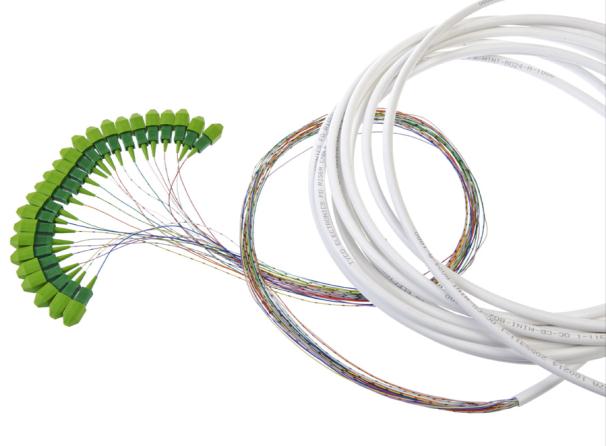

63 Kable Pionowe MINI-BREAKOUT PICO-BREAKOUT PICO-BREAKOUT Kabel pionowy jest kablem o konstrukcji mini-breakout składającym się z indywidualnie wzmocnionymi włóknami nazwanymi pico-breakouts (średnica 780 mikronów) Ponieważ elementy pico-breakouts są wzmocnione włóknem aramidowym (Kevlar) mogą być zaciągnięte bezpośrednio do peszla/duktu bez konieczności instalacji dodatkowej rurki Wytrzymałość na siłę osiową: 300N dostępne kable o pojemności 12, 24 włókien Standard włókien G657A1 page 63 / October 24, 2011

64 Kabel Pionowy Wyciąganie przeciętego włókna Mozliwość wyciągania do 25m włókna poprzez niewielki otwór (5cm) wycięty w powłoce kabla. Piętro N+X Piętro N+X Piętro N Piętro N page 64 / October 24, 2011

65 Okablowanie budynków wielopiętrowych Budynek 15-piętrowy Wydatki (Capex) mogą być zmniejszone poprzez segmentację pięter i zaciąganie wiązek kabla Zmniejsza się ilość kabla o 30% Zwiększone bezpieczeństwo eksploatacji Uproszczone zarządzanie włóknami Odległość < 25m Punkt dystrybucji na piętrze

66 Zaciąganie włókna z mieszkania w kierunku klatki schodowej Wykorzystuje się linkę zaciągającą do wciągania fabrycznie zakończonych złączami pigtajli Pico-cable z mieszkania do skrzynki abonenckiej w pionie kablowym Gniazdo światłowodowe Riser cable Linka zaciągowa Pico-cable page 66 / October 24, 2011

67 Elementy dystrybucji włókien montowane na piętrach w pionach kablowych Ze względu na konieczność podłączenia do ONT strona pigtajla zakończona złączem znajduje się przeważnie w gnieździe światłowodowym. Pomiędzy gniazdem i przełącznicą wewnątrzbudynkową nie jest konieczne zapewnienie elastyczności w przełączaniu, stąd włókna kabli pionowych i poziomych łączy się za pomocą spawu lub złączki mechanicznej Spawy są typowo stosowane, gdy kable poziome są zaciągnięte w sytuacji tzw.homes-passed (HP). Złączki mechaniczne są stosowane jeśli zaciągnięte są tylko kable pionowe w sytuacji tzw.hp

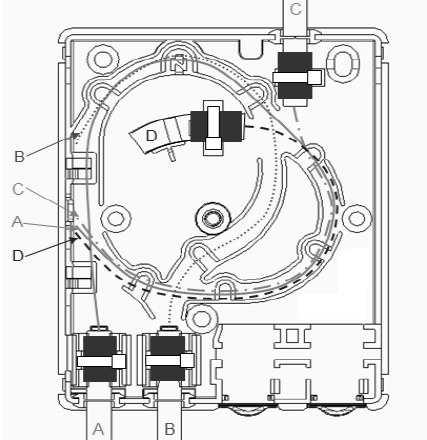

68 Skrzynka dystrybucyjna IFDB-M Skrzynka IFDB-M ma budowę kompaktową, może być wykorzystana w wersji przelotowej lub końcowej, umożliwia wyprowadzenie 16 ( w wersji na spawy) lub 8 kabli abonenckich (w wersji zakończonej złączem LC) Obudowa wykonana z tworzywa LSZH, V0. Możliwość instalacji rozgałęźnika optycznego page 68 / October 24, 2011

69 Gniazda światłowodowe i kable poziome Oferujemy dwa typy CPWO i HFTP Gniazdo integruje się w standardową obudowę/ramkę (jak w przypadku gniazd elektrycznych) Kabel abonencki pico-breakout wykorzystujący włókna odorne na zginanie i zakończony fabrycznie złączem zapewnia elastyczność w integrowaniu go z ogólnie stosowanym osprzętem teletechnicznym page 69 / October 24, 2011

70 Projekt MDU dla Aster (Greenfield) Warszawa, ul. Grzybowska 4 20/10/2011 October 24, 2011

71 Widok ogólny page 71 / October 24, 2011

72 Wymagania inwestora Podłączenie jednego włókna do każdego abonenta Ok. 30% zapasu liczby włókien w pionach Na każdym piętrze deweloper w szachcie teletechnicznym zainstaluje szafkę do wyłącznej dyspozycji każdego z operatorów teleinformatycznych Od szachtu technicznego do lokalu ułożone zostaną dwie mikrorurki (druga jako rezerwa) Wszystkie kable światłowodowe abonenckie rozchodzą się z jednego pomieszczenia na poziomie -1. W pomieszczeniu tym zamontowany będzie ODF-FTTH (maks. sumaryczny stopień podziału 1:32) Wszystkie kable prowadzone będą w istniejacych korytkach kablowych Liczba abonentów standardowych: 280 Liczba abonenetów biznesowych: 53 Całkowita liczba abonentów: 333 page 72 / October 24, 2011

73 Rozgałęźniki optyczne rozwiązanie docelowe W przełącznicy ODF zainstalowano fabrycznie okablowane złączami rozgałęźniki 1:32, z pełnym parkowaniem niewykorzystanych włókien (320 pól parkingowych SC)

74 Zastosowane elementy sieciowe Centrala telef. Stojak ODF FIST-UR + dukty św. Sieć zewnętrzna Piwnica Kable poziome i Piętra Kable Gniazdo pionowe abonenckie abonenckie Osłony złączowe FIST-GCO2 Stojak ODF FIST-UR OC-CB-MINI (minibreakout z 24 pikokablami) IFDB-S HFTP PICO-BO01 Szafka uliczna FIST- CAB-SZD IFDB-M

75 Projekt SFU dla firmy Net-Bis w ramach Działania 8.4 Zapewnienie dostępu do Internetu na etapie ostatniej mili Programu Operacyjnego Innowacyjna Gospodarka Zapewnienie szerokopasmowego dostępu do Internetu mieszkańcom miejscowości Książ Wielki oraz Miechów (sieć napowietrzna) 20/10/2011 October 24, 2011

76 Aktualnie w realizacji etap I - Miechów

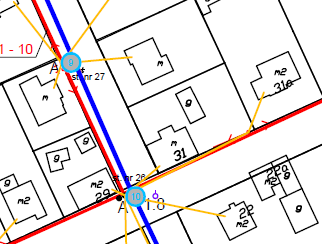

77 Założenia do budowy sieci Instalacja wykonana za pomocą podwieszanego kabla typu ADSS Punkty dystrybucyjne: osłony OFDC ze złączami SC/APC, wyposażone w rozgałęźniki optyczne 1:8 W celach oszczędnościowych niewykorzystane wyjścia rozgałęźników są spawane i przesyłane do następnego węzła Podłączenia abonenckie: Wzmocniony pigtajl abonencki XPRZ (włókno wg G.657A), zakończony złączem z kołnierzem wzmacniającym, podłączany jest do osłon OFDC (na etapie podłączania abonenta na słupach nie trzeba wykonywać żadnych spawów) Ok. 100 węzłów abonenckich w etapie I

78 Elementy składowe sieci abonenckiej Instalowane na słupach oświetleniowych osłony OFDC Wzmocnione kable abonenckie XPRZ

79 Kolejne etapy Do końca 2011 roku podłączenie 250 abonentów Do końca 2012 roku podłączenie w sumie 550 abonentów Do końca 2013 roku podłączenie w sumie 850 abonentów Planowany termin zakończenia Projektu: sierpień 2014 Razem do podłączenia 1200 abonentów Razem do wykonania ok. 460 węzłów abonenckich, opartych o osłony OFDC page 79 / October 24, 2011
