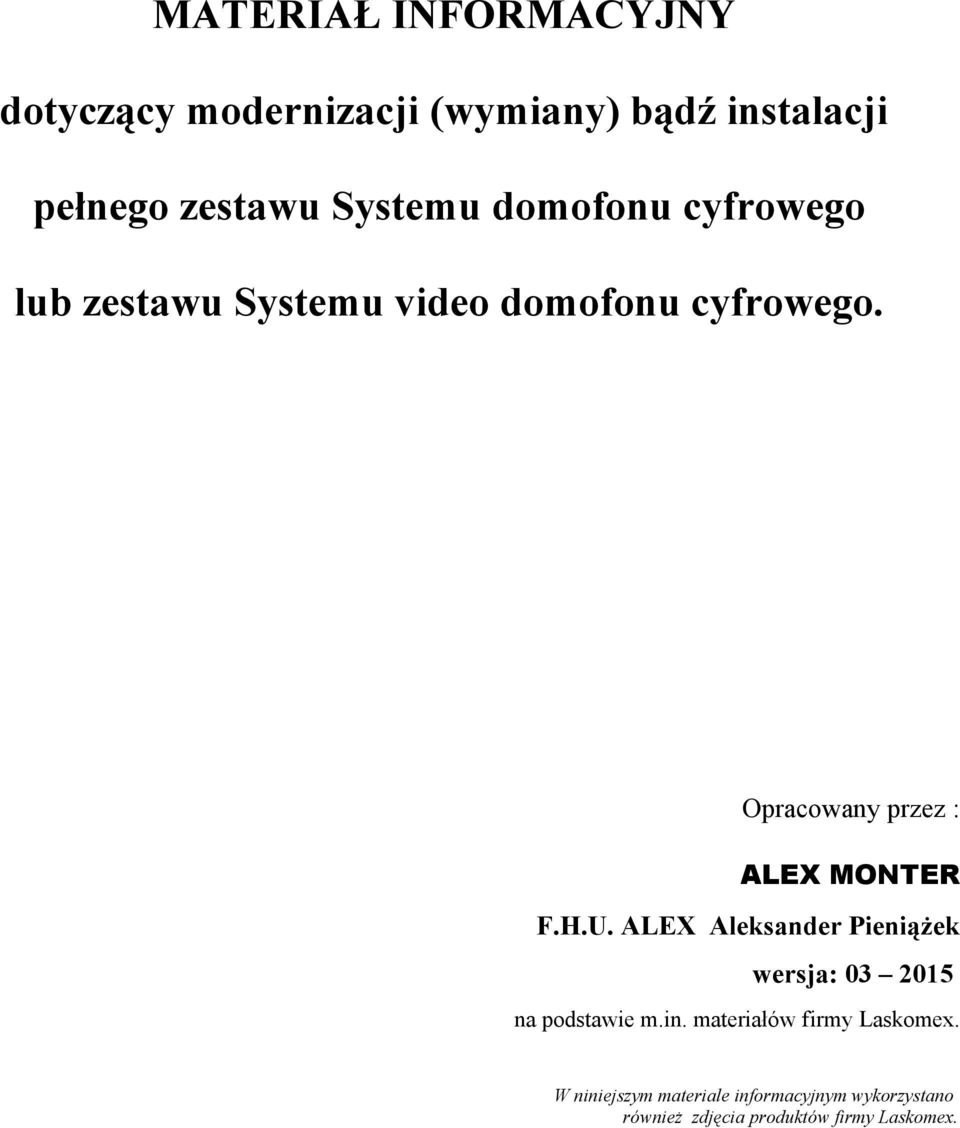

1 MATERIAŁ INFORMACYJNY dotyczący modernizacji (wymiany) bądź instalacji pełnego zestawu Systemu domofonu cyfrowego lub zestawu Systemu video domofonu cyfrowego. Opracowany przez : F.H.U. ALEX Aleksander Pieniążek wersja: na podstawie m.in. materiałów firmy Laskomex. W niniejszym materiale informacyjnym wykorzystano również zdjęcia produktów firmy Laskomex.

2 Proponowany System domofonu cyfrowego CD-2502 marki LASKOMEX przeznaczony jest do bloków mieszkalnych, kamienic oraz domów wielo-rodzinnych, biur, firm i obsługuje od 1 do maks. 254 unifonów lub monitorów video w jednej klatce wejściowej. Panele zewnętrzne montowane w klatce wejściowej wykonane są ze stali nierdzewnej typu INOX lub z blachy cynkowanej, malowanej farbą antykorozyjną (do wyboru przez mieszkańców bądź Administratora). Panele cechują się dodatkowo wandaloodporną konstrukcją mechaniczną oraz dużą odpornością na szkodliwy wpływ warunków atmosferycznych. Dodatkowe cechy Systemu domofonu cyfrowego CD-2502 Laskomex:: Klawiatura w panelu działa dotykowo i jest podświetlana, dzięki czemu widoczna jest wieczorami oraz w nocy bez dodatkowego oświetlenia klatki. Klawiatura domofonu pełni dodatkowo funkcję zamka szyfrowego i umożliwia wejście do budynku po wprowadzeniu z klawiatury panelu indywidualnego dla każdego mieszkania / użytkownika / najemcy lokalu biurowego czterocyfrowego kodu. Domofon może też pełnić rolę czytnika kluczy elektronicznych (dotykowych kluczy ibutton lub zbliżeniowych kluczy RFID w formie breloka w zależności od wybranego modelu). Klucze elektroniczne pozwalają wejść do budynku po przyłożeniu lub zbliżeniu klucza do czytnika w panelu zewnętrznym domofonu, przez co są bardzo wygodne w codziennym użyciu zwłaszcza dla dzieci, osób niepełnosprawnych i osób w podeszłym wieku. Dla każdego użytkownika, można ustawić indywidualnie ton i głośność oraz liczbę dzwonków w unifonach cyfrowych zainstalowanych w mieszkaniach czy lokalach biurowych. Domofon może zostać przystosowany do pracy w systemie wideo przez montaż opcjonalnej kamery. oferuje następujące warianty Systemu domofonu cyfrowego : Modernizacja istniejącego Systemu domofonu analogowego na cyfrowy (polega na wymianie centrali sterującej, panelu zewnętrznego, unifonów w każdym mieszkaniu wraz z przeglądem i konserwacją isteniejącej już instalacji teletechnicznej w klatce). Pełna instalacja Systemu domofonu cyfrowego w klatce (polega na montażu pełnego Systemu domofonu cyfrowego wraz z wymaganym pełnym okablowaniem, skrzynką teletechniczną na centralkę i zasilacz montowaną np. w piwnicy lub na piętrze klatki oraz listwami maskującymi przewody w klatce). Rozbudowa Systemu domofonu cyfrowego o podgląd video (montaż modułu kamery w panelu zewnętrznym o ile jest to możliwe w zastosowanym już modelu panelu lub proponowane własne rozwiązanie montaż niezależnej kamery wandaloodpornej, co znacznie zwiększa obszar widzenia przez kamerę, w klatce z poglądem video na telewizorze posiadanym przez lokatora mieszkania). Pełna instalacja Systemu video domofonu cyfrowego w klatce (polega na montażu pełnego zestawu Systemu video domofonu cyfrowego wraz z wymaganym okablowaniem, skrzynką teletechniczną na centralkę i zasilacz video domofonu, montowaną np. w piwnicy lub na piętrze klatki oraz listwami maskującymi przewody w klatce).

3 SYSTEM DOMOFONU CYFROWEGO Wariant podstawowy Panel zewnętrzny CP-2503R z czytnikiem kluczy zbliżeniowych RFID wykonany z blachy cynkowanej, malowanej farbą Panel nie zawiera wbudowanego Modułu kamery opcja. Dostępny w kolorze czarnym lub szarym Unifon LY-8 Unifon LG-8D Głosnomówiący bez słuchawki! Unifon LM-8 kolor Występuję w wielu odmianach kolorów rozmowy Na indywidualne zamówienie lokatora mieszkania, bez dodatkowych opłat. Nowość w ofercie! oferuje na każde mieszkanie 3 klucze RFID w komplecie z wybranym Unifonem.

4 SYSTEM DOMOFONU CYFROWEGO Wariant rozbudowany o podgląd video Wersja Panel zewnętrzny CP-2503R z czytnikiem kluczy zbliżeniowych RFID wykonany z blachy cynkowanej, malowanej farbą Panel nie zawiera wbudowanego Modułu kamery opcja. Dostępny w kolorze czarnym lub szarym Unifon LY-8 Unifon LG-8D Głosnomówiący bez słuchawki! Niezależna Kamera kopułowa w obudowie typu wandaloodpornej Foto przedstawia przykładowy model kamery i w ostateczności może być zastosowana o innym wyglądzie! rozmowy oferuje na każde mieszkanie 3 klucze RFID w komplecie z wybranym Unifonem. Łącznie z odpowiednim, osobnym zasilaczem. Moduł video CVR Brak foto Rozdzielacz obrazu z kamery zamontowanej w klatce Podgląd sygnału video Jeden Moduł CVR umożliwia podlączenie maks. do 4 monitorów video. na telewizor lokatora w mieszkaniu.

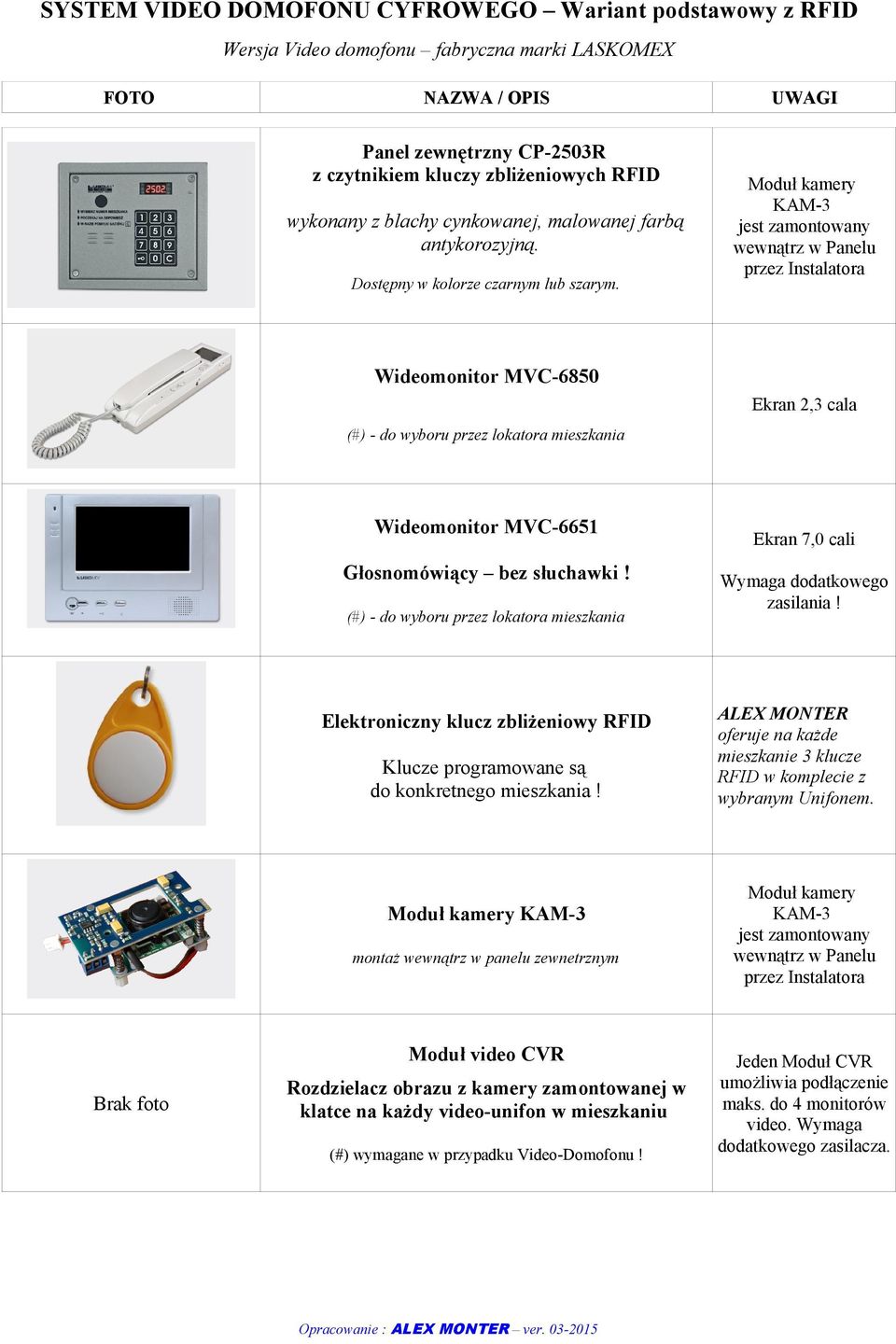

5 SYSTEM VIDEO DOMOFONU CYFROWEGO Wariant podstawowy z RFID Wersja Video domofonu fabryczna marki LASKOMEX Panel zewnętrzny CP-2503R z czytnikiem kluczy zbliżeniowych RFID wykonany z blachy cynkowanej, malowanej farbą Dostępny w kolorze czarnym lub szarym. Moduł kamery KAM-3 jest zamontowany wewnątrz w Panelu przez Instalatora Wideomonitor MVC-6850 Ekran 2,3 cala Wideomonitor MVC-6651 Głosnomówiący bez słuchawki! Moduł kamery KAM-3 montaż wewnątrz w panelu zewnetrznym Moduł video CVR Brak foto Rozdzielacz obrazu z kamery zamontowanej w klatce na każdy video-unifon w mieszkaniu (#) wymagane w przypadku Video-Domofonu! Ekran 7,0 cali Wymaga dodatkowego zasilania! oferuje na każde mieszkanie 3 klucze RFID w komplecie z wybranym Unifonem. Moduł kamery KAM-3 jest zamontowany wewnątrz w Panelu przez Instalatora Jeden Moduł CVR umożliwia podłączenie maks. do 4 monitorów video. Wymaga dodatkowego zasilacza.

6 PODSTAWOWY OSPRZĘT INSTALACYJNY WYMAGANY DO KAŻDEGO ZESTAWU SYSTEMU DOMOFONU CYFROWEGO Kaseta elektroniki EC-2502AR Centrala cyfrowa domofonu / video-domofonu Zasilacz prądu zmiennego TR-B 2300 Główny zasilacz zestawu domofonu cyfrowego Przewód połączeniowy teletechniczny UTP 5e skrętka wewnętrzna Panel informacyjny domofonu dodatkowe uzupełnienie do głównego Panelu zewnętrznego Systemu domofonu cyfrowego Dostępny w kolorze czarnym lub szarym (*) do wyboru np. może zawierać imię i nazwisko lokatora itd. Skrzynka instalacyjna teletechniczna (na centalkę cyfrową domofonu, zasilacz i inne) montowana jest np. w piwnicy lub na piętrze klatki Foto przedstawia przykładową teletechniczną skrzynkę i w ostateczności może być zastosowana o innym wyglądzie! (#) Do wyboru Zawiera zamek na klucz. Puszka instalacyjna teletechniczna Kod: M5736 Foto przedstawia przykładową teletechniczną skrzynkę i w ostateczności może być zastosowana o innym wyglądzie! (#) Do wyboru Bez zamka na klucz

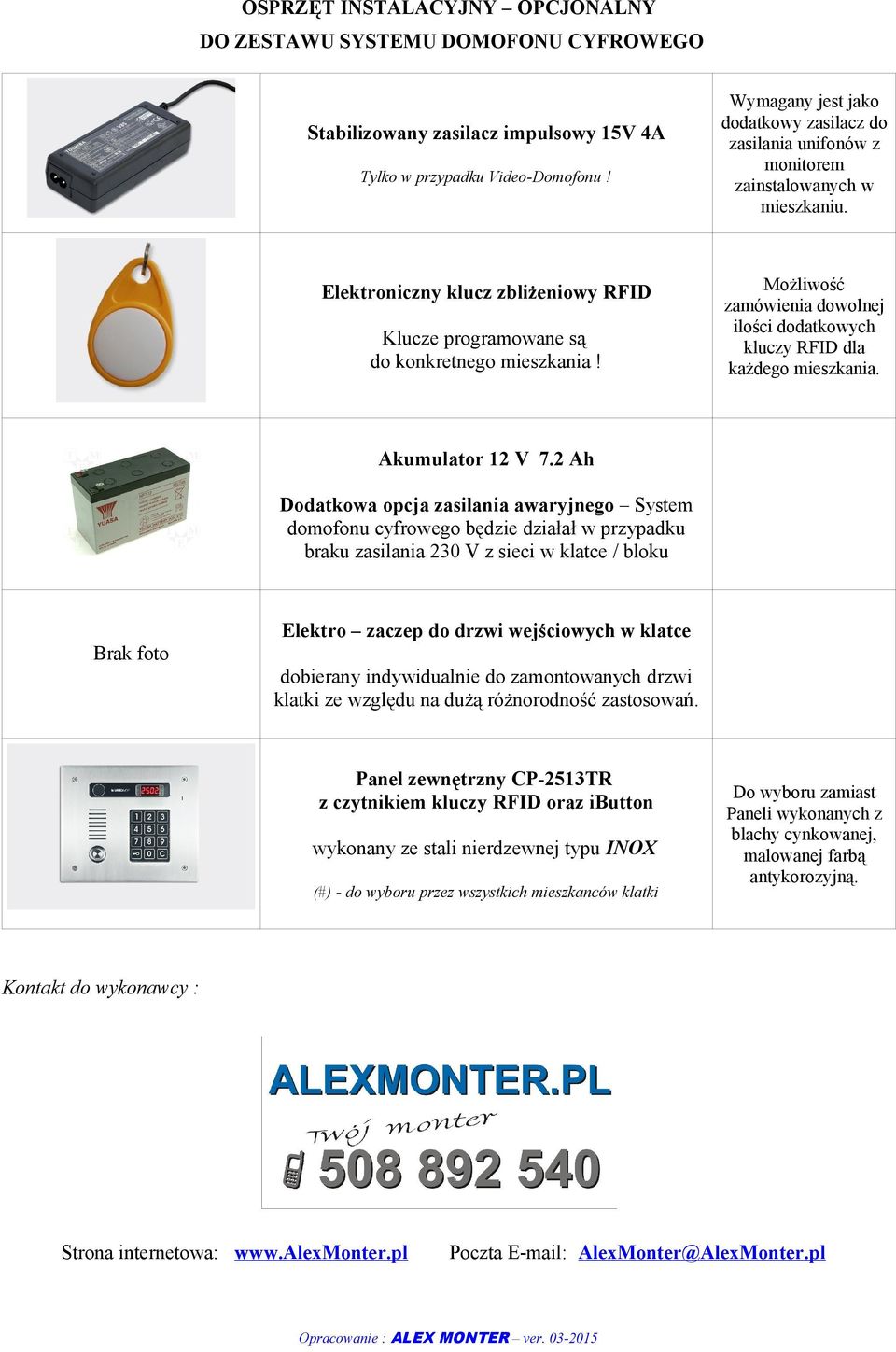

7 OSPRZĘT INSTALACYJNY OPCJONALNY DO ZESTAWU SYSTEMU DOMOFONU CYFROWEGO Stabilizowany zasilacz impulsowy 15V 4A Tylko w przypadku Video-Domofonu! Wymagany jest jako dodatkowy zasilacz do zasilania unifonów z monitorem zainstalowanych w mieszkaniu. Możliwość zamówienia dowolnej ilości dodatkowych kluczy RFID dla każdego mieszkania. Akumulator 12 V 7.2 Ah Dodatkowa opcja zasilania awaryjnego System domofonu cyfrowego będzie działał w przypadku braku zasilania 230 V z sieci w klatce / bloku Elektro zaczep do drzwi wejściowych w klatce Brak foto dobierany indywidualnie do zamontowanych drzwi klatki ze względu na dużą różnorodność zastosowań. Panel zewnętrzny CP-2513TR z czytnikiem kluczy RFID oraz ibutton wykonany ze stali nierdzewnej typu INOX (#) - do wyboru przez wszystkich mieszkanców klatki Do wyboru zamiast Paneli wykonanych z blachy cynkowanej, malowanej farbą Kontakt do wykonawcy : Strona internetowa: Poczta AlexMonter@AlexMonter.pl
