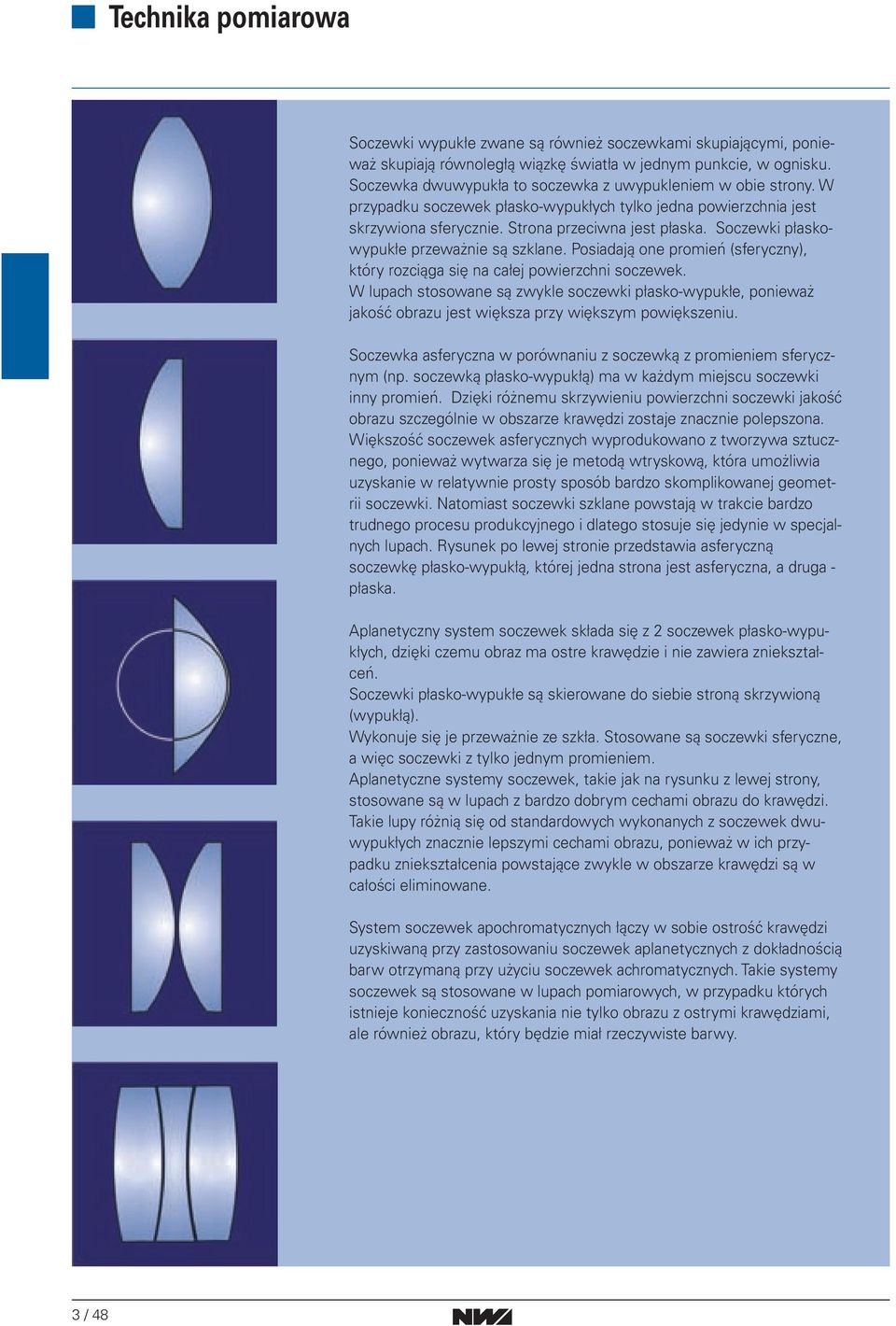

1 Soczewki wypukłe zwane są również soczewkami skupiającymi, ponieważ skupiają równoległą wiązkę światła w jednym punkcie, w ognisku. Soczewka dwuwypukła to soczewka z uwypukleniem w obie strony. W przypadku soczewek płasko-wypukłych tylko jedna powierzchnia jest skrzywiona sferycznie. Strona przeciwna jest płaska. Soczewki płaskowypukłe przeważnie są szklane. Posiadają one promień (sferyczny), który rozciąga się na całej powierzchni soczewek. W lupach stosowane są zwykle soczewki płasko-wypukłe, ponieważ jakość obrazu jest większa przy większym powiększeniu. Soczewka asferyczna w porównaniu z soczewką z promieniem sferycznym (np. soczewką płasko-wypukłą) ma w każdym miejscu soczewki inny promień. Dzięki różnemu skrzywieniu powierzchni soczewki jakość obrazu szczególnie w obszarze krawędzi zostaje znacznie polepszona. Większość soczewek asferycznych wyprodukowano z tworzywa sztucznego, ponieważ wytwarza się je metodą wtryskową, która umożliwia uzyskanie w relatywnie prosty sposób bardzo skomplikowanej geometrii soczewki. Natomiast soczewki szklane powstają w trakcie bardzo trudnego procesu produkcyjnego i dlatego stosuje się jedynie w specjalnych lupach. Rysunek po lewej stronie przedstawia asferyczną soczewkę płasko-wypukłą, której jedna strona jest asferyczna, a druga - płaska. Aplanetyczny system soczewek składa się z 2 soczewek płasko-wypukłych, dzięki czemu obraz ma ostre krawędzie i nie zawiera zniekształceń. Soczewki płasko-wypukłe są skierowane do siebie stroną skrzywioną (wypukłą). Wykonuje się je przeważnie ze szkła. Stosowane są soczewki sferyczne, a więc soczewki z tylko jednym promieniem. Aplanetyczne systemy soczewek, takie jak na rysunku z lewej strony, stosowane są w lupach z bardzo dobrym cechami obrazu do krawędzi. Takie lupy różnią się od standardowych wykonanych z soczewek dwuwypukłych znacznie lepszymi cechami obrazu, ponieważ w ich przypadku zniekształcenia powstające zwykle w obszarze krawędzi są w całości eliminowane. System soczewek apochromatycznych łączy w sobie ostrość krawędzi uzyskiwaną przy zastosowaniu soczewek aplanetycznych z dokładnością barw otrzymaną przy użyciu soczewek achromatycznych. Takie systemy soczewek są stosowane w lupach pomiarowych, w przypadku których istnieje konieczność uzyskania nie tylko obrazu z ostrymi krawędziami, ale również obrazu, który będzie miał rzeczywiste barwy. 3 / 48

Posiadają one promień (sferyczny), który rozciąga się na całej powierzchni soczewek.

2 Lupa ręczna z metalowym uchwytem z wysokoprecyzyjną aplanatyczną optyką szkła Nr art. Powiększenie Ø soczewki mm JS EUR KO x ,25 L312 Diodowa lupa ręczna z podświetleniem ergonomiczna obsługa aplanatyczne soczewki krzemowe obraz ostry na brzegach, bez zniekształceń obudowa odporna na zadrapania i na działanie rozpuszczalników dioda o wysokiej mocy z kolorem światła ok K W komplecie: 3 baterie (1,5 V mikro AAA) x 1 51,45 L x 1 52,90 L x 1 60,25 L312 Lupa kontrolna wysokiej jakości z wyjątkowo jasną świetlówką LED do praktycznego zastosowania w poręcznej obudowie z tworzywa sztucznego W komplecie bateria Nr art. Powiększenie Ø soczewki mm JS EUR KO x ,45 A390 Lupa zegarmistrzowska dwuwypukłe soczewki z szkła krzemowego odporne na zadrapania odporne na działanie rozpuszczalnika czarna oprawka z tworzywa sztucznego Ø soczewki: 25 mm x 1 7,55 L x 1 8,25 L x 1 9,00 L312 Precyzyjna lupa składana aplanatyczna soczewka krzemowa obraz ostry na brzegach, bez zniekształceń pokryta, odporna na działanie rozpuszczalnika obudowa z tworzywa sztucznego ergonomiczne uformowanie umożliwiające obsługę jedną ręką Nr art. Powiększenie Ø soczewki mm JS EUR KO x 22,8 1 21,30 L x 22,8 1 23,50 L x 22,8 1 25,75 L x 16,8 1 31,60 L312 3 / 49

zniekształceń obudowa odporna na zadrapania i na działanie rozpuszczalników dioda o wysokiej mocy z kolorem światła ok.

3 Lupa składana dwuwypukłe soczewki z szkła krzemowego osłona ze stali szlachetnej czarna oprawka z tworzywa sztucznego Ø soczewki: 30 mm Nr art. Powiększenie Soczewki pojedyncze JS EUR KO = 9 x ,95 L = 10 x ,05 L312 Lupa stojąca1 aplanatyczna soczewka krzemowa obraz ostry na brzegach, bez zniekształceń obudowa z odpornego na uderzenia, przejrzystego tworzywa sztucznego możliwe do wykorzystania w podwójnej skali jako lupa pomiaru wykorzystanie skali pomiaru poprzez zaciśnięcie Zestaw bez podwójnej skali pomiaru Nr art. Powiększenie Ø soczewki mm Wykonanie ogniska JS EUR KO x 30 Ustalony 1 23,50 L x 30 Ustalony 1 28,65 L x 22,8 Zmienny 1 34,90 L x 22,8 Zmienny 1 42,45 L312 1 skale patrz nr art Skala miernicza Duo skalowanie z chromu twardego, na dolnej stronie szyb szkła hartowanego 2 skale (skala makro i mikro) skala na szkle z obręczą z tworzywa sztucznego niemożliwe do zadrapania Ø skali: 25/ 2,5 mm Nr art. Wykonanie JS EUR KO Skala Duo 1 - standard 1 23,50 L Skala Duo ,65 L Skala Duo ,65 L Skala Duo ,65 L Skala Duo ,65 L312 1 lupy stojące patrz nr art Zestaw profesjonalny - lupa stojąca 6-częściowy Nr art. Powiększenie Zawartość Wykonanie JS EUR KO x Skala 1, 2, 3, 4, 5 Ognisko pośrednie 1 152,70 L312 3 / 50

bez zniekształceń obudowa z odpornego na uderzenia, przejrzystego tworzywa sztucznego możliwe do wykorzystania w podwójnej skali jako lupa pomiaru wykorzystanie skali pomiaru poprzez zaciśnięcie

4 Jednostka oświetleniowa diodowa system optyczny dla lupy stojącej i mikroskopu stereoskopowego (z adapterem) jasne oświetlenie uzyskane za pomocą diod o wysokiej mocy obrotowy uchwyt umożliwia zmianę pierścienia oświetlenia ,55 L312 1 lupy stojące patrz nr art Mikroskop stereoskopowy z ogniskiem pośrednim 3 różne powiększenia achromatyczne soczewki wytrzymała obudowa metalowa dokładne ogniskowanie poprzez pierścień obrotowy wyrównanie dioptrii do ± 4 dpt x, 50 x, 60 x 1 53,45 L312 Adapter stojący do mikroskopu stereoskopowego ,70 L312 Lupa pomiarowa włókiennicza (lupa otwierana) aplanatyczna soczewka krzemowa obraz ostry na brzegach, bez zniekształceń okrągłe wycięcie ze skalą pomiarową Nr art. Powiększenie Zakres pomiarowy/długość skali mm Podział mm Ø soczewki mm Wysokość mm JS EUR KO x 10 0,1 16, ,95 L312 3 / 51

4000851700-703 Mikroskop stereoskopowy z ogniskiem pośrednim 3 różne powiększenia achromatyczne soczewki wytrzymała obudowa metalowa dokładne ogniskowanie poprzez pierścień obrotowy wyrównanie

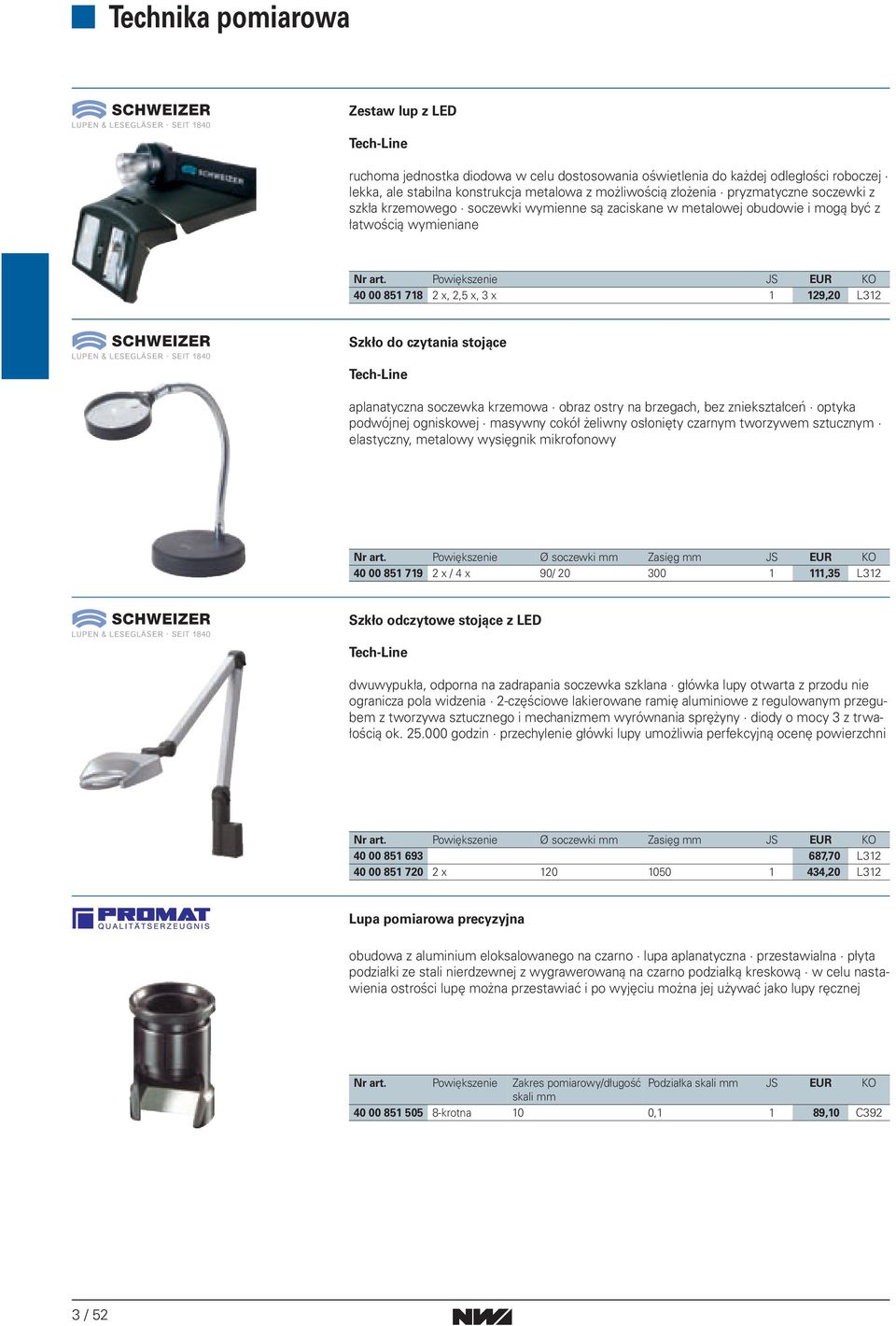

5 Zestaw lup z LED ruchoma jednostka diodowa w celu dostosowania oświetlenia do każdej odległości roboczej lekka, ale stabilna konstrukcja metalowa z możliwością złożenia pryzmatyczne soczewki z szkła krzemowego soczewki wymienne są zaciskane w metalowej obudowie i mogą być z łatwością wymieniane x, 2,5 x, 3 x 1 129,20 L312 Szkło do czytania stojące aplanatyczna soczewka krzemowa obraz ostry na brzegach, bez zniekształceń optyka podwójnej ogniskowej masywny cokół żeliwny osłonięty czarnym tworzywem sztucznym elastyczny, metalowy wysięgnik mikrofonowy Nr art. Powiększenie Ø soczewki mm Zasięg mm JS EUR KO x / 4 x 90/ ,35 L312 Szkło odczytowe stojące z LED dwuwypukła, odporna na zadrapania soczewka szklana główka lupy otwarta z przodu nie ogranicza pola widzenia 2-częściowe lakierowane ramię aluminiowe z regulowanym przegubem z tworzywa sztucznego i mechanizmem wyrównania sprężyny diody o mocy 3 z trwałością ok godzin przechylenie główki lupy umożliwia perfekcyjną ocenę powierzchni Nr art. Powiększenie Ø soczewki mm Zasięg mm JS EUR KO ,70 L x ,20 L312 Lupa pomiarowa precyzyjna obudowa z aluminium eloksalowanego na czarno lupa aplanatyczna przestawialna płyta podziałki ze stali nierdzewnej z wygrawerowaną na czarno podziałką kreskową w celu nastawienia ostrości lupę można przestawiać i po wyjęciu można jej używać jako lupy ręcznej Nr art. Powiększenie Zakres pomiarowy/długość Podziałka skali mm JS EUR KO skali mm krotna 10 0,1 1 89,10 C392 3 / 52

obraz ostry na brzegach, bez zniekształceń optyka podwójnej ogniskowej masywny cokół żeliwny osłonięty czarnym tworzywem sztucznym elastyczny, metalowy wysięgnik mikrofonowy Nr art.

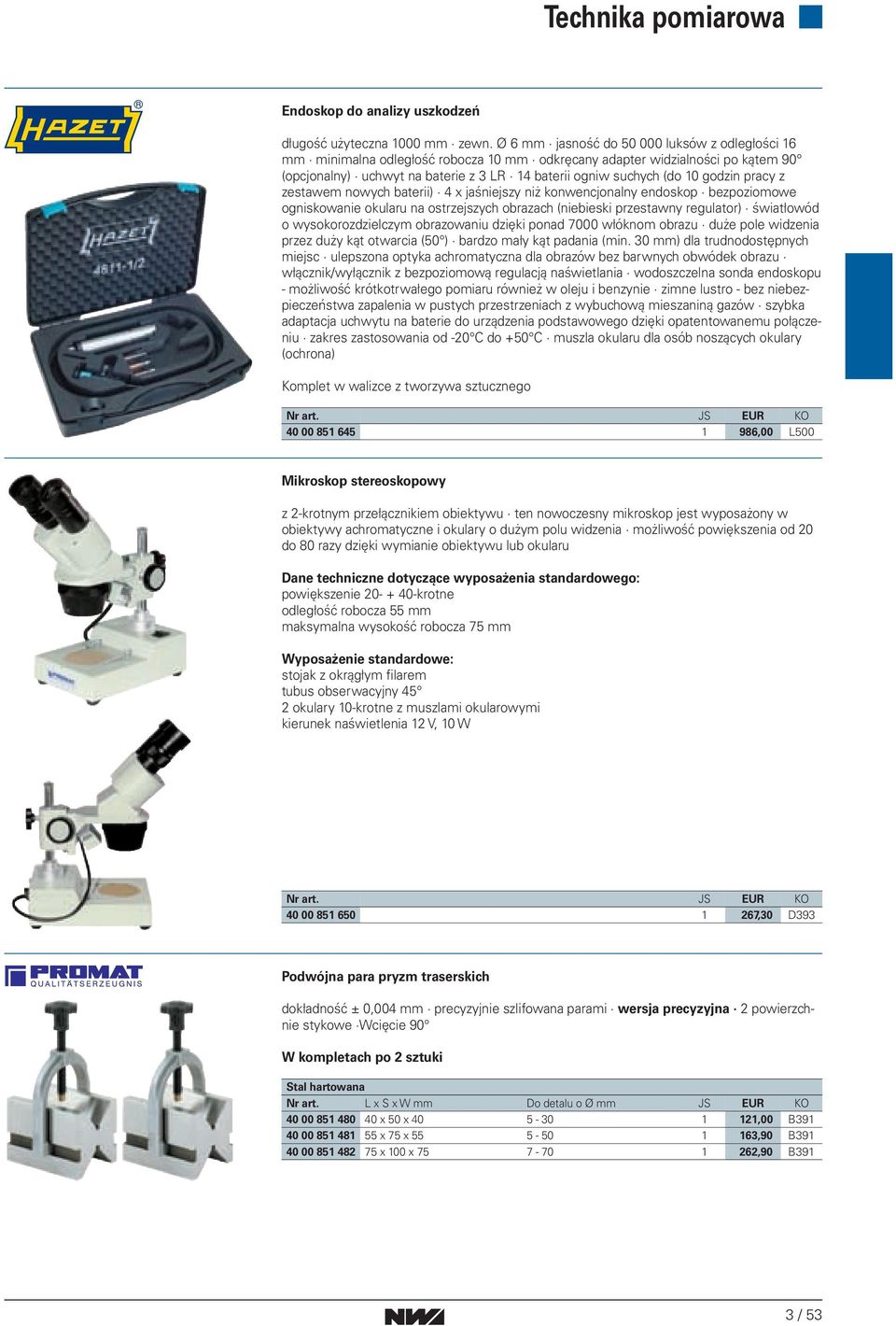

6 Endoskop do analizy uszkodzeń długość użyteczna 1000 mm zewn. Ø 6 mm jasność do luksów z odległości 16 mm minimalna odległość robocza 10 mm odkręcany adapter widzialności po kątem 90 (opcjonalny) uchwyt na baterie z 3 LR 14 baterii ogniw suchych (do 10 godzin pracy z zestawem nowych baterii) 4 x jaśniejszy niż konwencjonalny endoskop bezpoziomowe ogniskowanie okularu na ostrzejszych obrazach (niebieski przestawny regulator) światłowód o wysokorozdzielczym obrazowaniu dzięki ponad 7000 włóknom obrazu duże pole widzenia przez duży kąt otwarcia (50 ) bardzo mały kąt padania (min. 30 mm) dla trudnodostępnych miejsc ulepszona optyka achromatyczna dla obrazów bez barwnych obwódek obrazu włącznik/wyłącznik z bezpoziomową regulacją naświetlania wodoszczelna sonda endoskopu - możliwość krótkotrwałego pomiaru również w oleju i benzynie zimne lustro - bez niebezpieczeństwa zapalenia w pustych przestrzeniach z wybuchową mieszaniną gazów szybka adaptacja uchwytu na baterie do urządzenia podstawowego dzięki opatentowanemu połączeniu zakres zastosowania od -20 C do +50 C muszla okularu dla osób noszących okulary (ochrona) Komplet w walizce z tworzywa sztucznego ,00 L500 Mikroskop stereoskopowy z 2-krotnym przełącznikiem obiektywu ten nowoczesny mikroskop jest wyposażony w obiektywy achromatyczne i okulary o dużym polu widzenia możliwość powiększenia od 20 do 80 razy dzięki wymianie obiektywu lub okularu Dane techniczne dotyczące wyposażenia standardowego: powiększenie krotne odległość robocza 55 mm maksymalna wysokość robocza 75 mm Wyposażenie standardowe: stojak z okrągłym filarem tubus obserwacyjny 45 2 okulary 10-krotne z muszlami okularowymi kierunek naświetlenia 12 V, 10 W ,30 D393 Podwójna para pryzm traserskich dokładność ± 0,004 mm precyzyjnie szlifowana parami wersja precyzyjna 2 powierzchnie stykowe Wcięcie 90 W kompletach po 2 sztuki Stal hartowana Nr art. L x S x W mm Do detalu o Ø mm JS EUR KO x 50 x ,00 B x 75 x ,90 B x 100 x ,90 B391 3 / 53

godzin pracy z zestawem nowych baterii) 4 x jaśniejszy niż konwencjonalny endoskop bezpoziomowe ogniskowanie okularu na ostrzejszych obrazach (niebieski przestawny regulator) światłowód o
