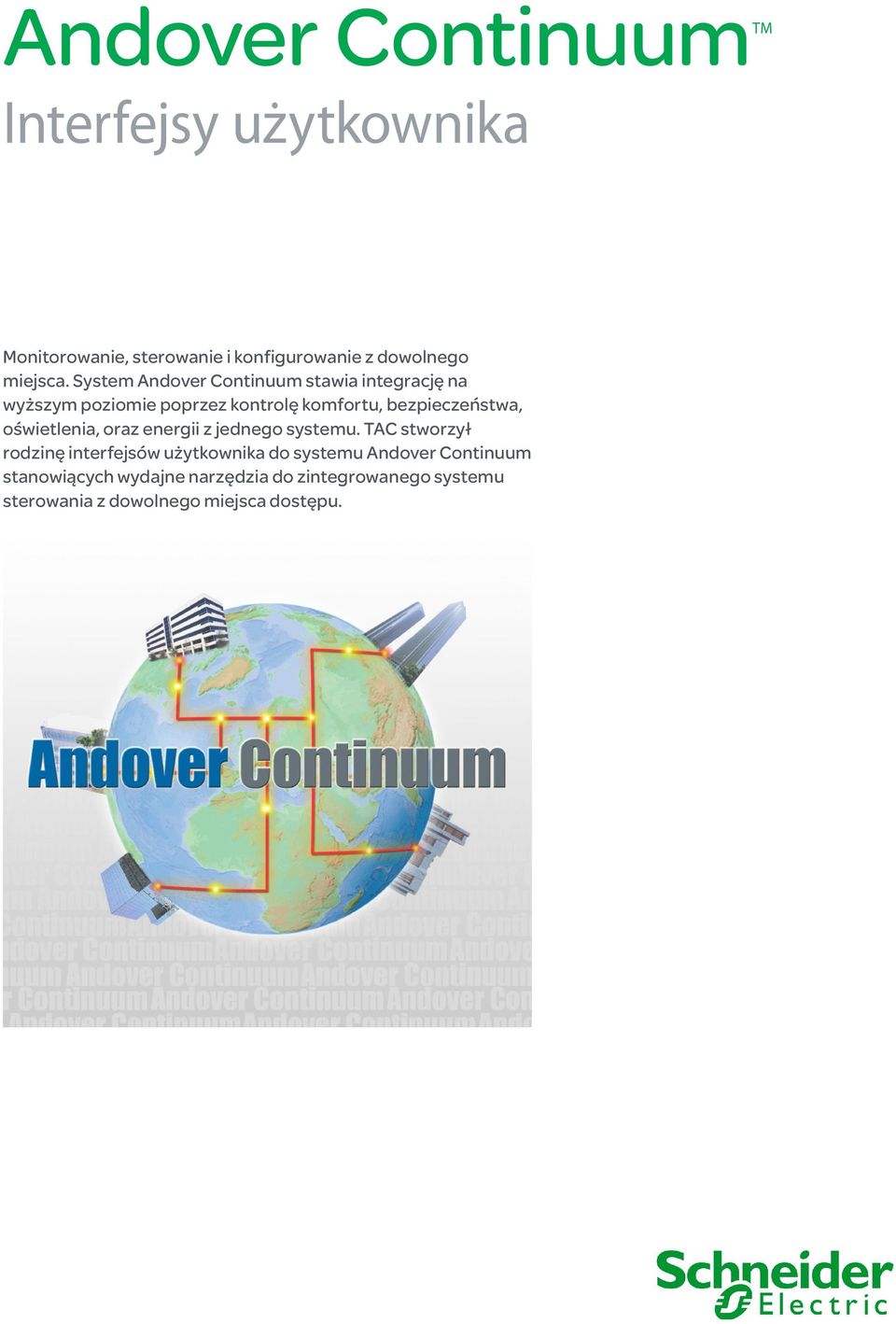

1 TM Monitorowanie, sterowanie i konfigurowanie z dowolnego miejsca. System stawia integrację na wyższym poziomie poprzez kontrolę komfortu, bezpieczeństwa, oświetlenia, oraz energii z jednego systemu. TAC stworzył rodzinę interfejsów użytkownika do systemu stanowiących wydajne narzędzia do zintegrowanego systemu sterowania z dowolnego miejsca dostępu.

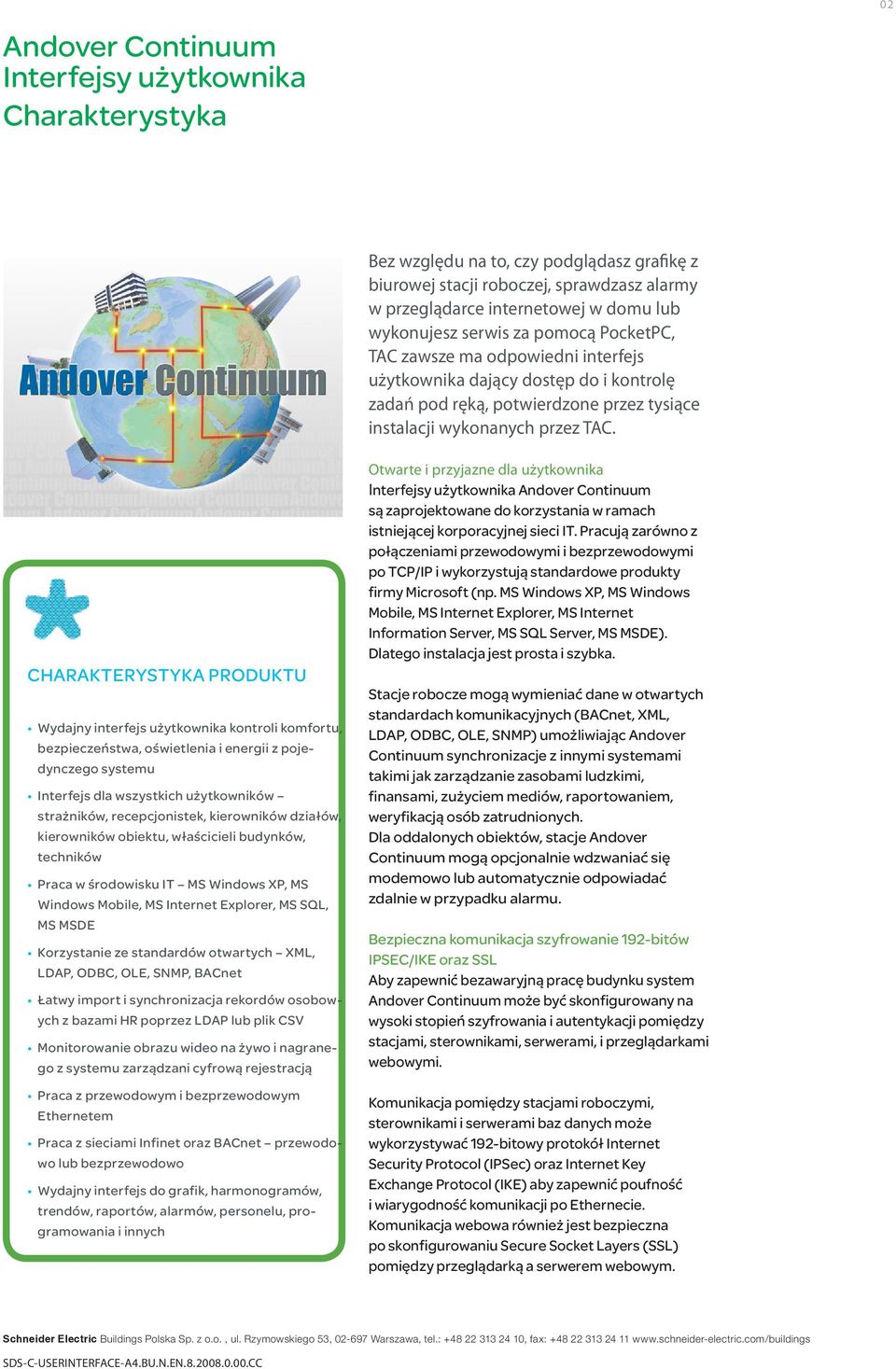

2 02 Charakterystyka Bez względu na to, czy podglądasz grafikę z biurowej stacji roboczej, sprawdzasz alarmy w przeglądarce internetowej w domu lub wykonujesz serwis za pomocą PocketPC, TAC zawsze ma odpowiedni interfejs użytkownika dający dostęp do i kontrolę zadań pod ręką, potwierdzone przez tysiące instalacji wykonanych przez TAC. CHARAKTERYSTYKA PRODUKTU Wydajny interfejs użytkownika kontroli komfortu, bezpieczeństwa, oświetlenia i energii z pojedynczego systemu Interfejs dla wszystkich użytkowników strażników, recepcjonistek, kierowników działów, kierowników obiektu, właścicieli budynków, techników Praca w środowisku IT MS Windows XP, MS Windows Mobile, MS Internet Explorer, MS SQL, MS MSDE Korzystanie ze standardów otwartych XML, LDAP, ODBC, OLE, SNMP, BACnet Łatwy import i synchronizacja rekordów osobowych z bazami HR poprzez LDAP lub plik CSV Monitorowanie obrazu wideo na żywo i nagranego z systemu zarządzani cyfrową rejestracją Praca z przewodowym i bezprzewodowym Ethernetem Praca z sieciami Infinet oraz BACnet przewodowo lub bezprzewodowo Wydajny interfejs do grafik, harmonogramów, trendów, raportów, alarmów, personelu, programowania i innych Otwarte i przyjazne dla użytkownika są zaprojektowane do korzystania w ramach istniejącej korporacyjnej sieci IT. Pracują zarówno z połączeniami przewodowymi i bezprzewodowymi po TCP/IP i wykorzystują standardowe produkty firmy Microsoft (np. MS Windows XP, MS Windows Mobile, MS Internet Explorer, MS Internet Information Server, MS SQL Server, MS MSDE). Dlatego instalacja jest prosta i szybka. Stacje robocze mogą wymieniać dane w otwartych standardach komunikacyjnych (BACnet, XML, LDAP, ODBC, OLE, SNMP) umożliwiając Andover Continuum synchronizacje z innymi systemami takimi jak zarządzanie zasobami ludzkimi, finansami, zużyciem mediów, raportowaniem, weryfikacją osób zatrudnionych. Dla oddalonych obiektów, stacje Andover Continuum mogą opcjonalnie wdzwaniać się modemowo lub automatycznie odpowiadać zdalnie w przypadku alarmu. Bezpieczna komunikacja szyfrowanie 192-bitów IPSEC/IKE oraz SSL Aby zapewnić bezawaryjną pracę budynku system może być skonfigurowany na wysoki stopień szyfrowania i autentykacji pomiędzy stacjami, sterownikami, serwerami, i przeglądarkami webowymi. Komunikacja pomiędzy stacjami roboczymi, sterownikami i serwerami baz danych może wykorzystywać 192-bitowy protokół Internet Security Protocol (IPSec) oraz Internet Key Exchange Protocol (IKE) aby zapewnić poufność i wiarygodność komunikacji po Ethernecie. Komunikacja webowa również jest bezpieczna po skonfigurowaniu Secure Socket Layers (SSL) pomiędzy przeglądarką a serwerem webowym.

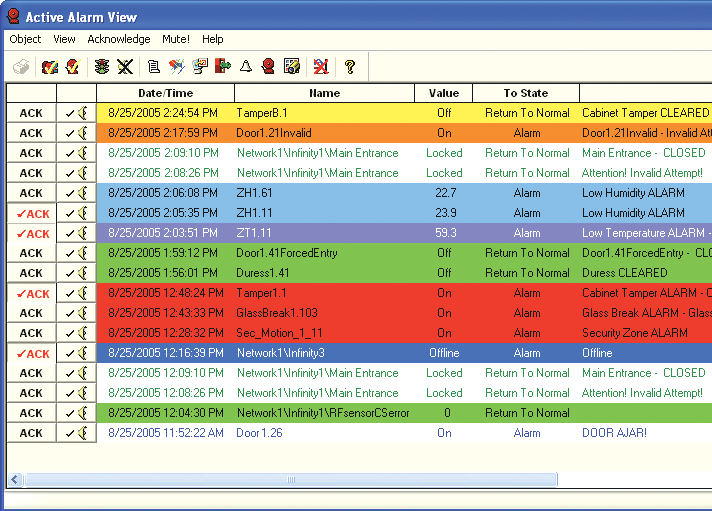

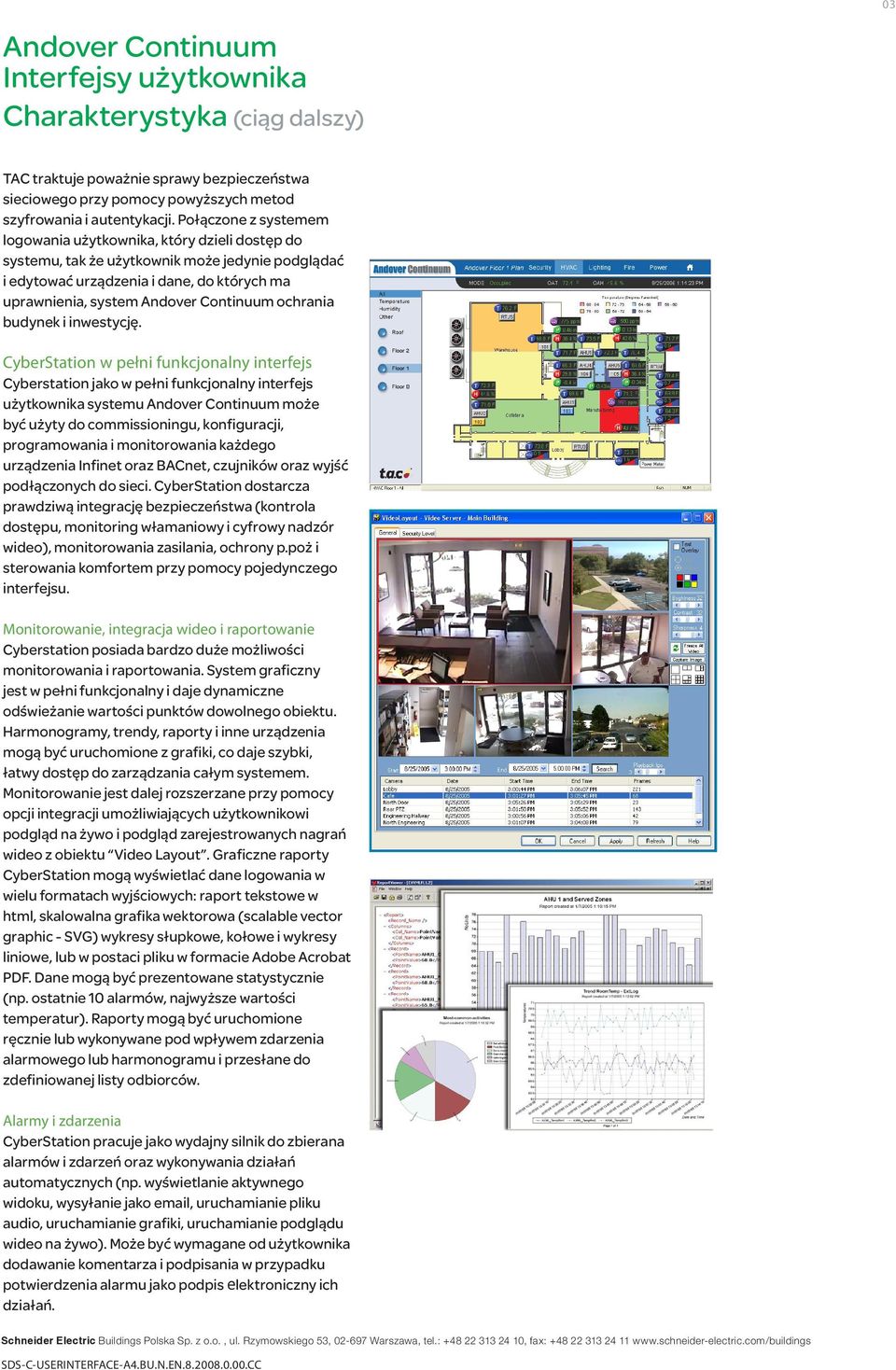

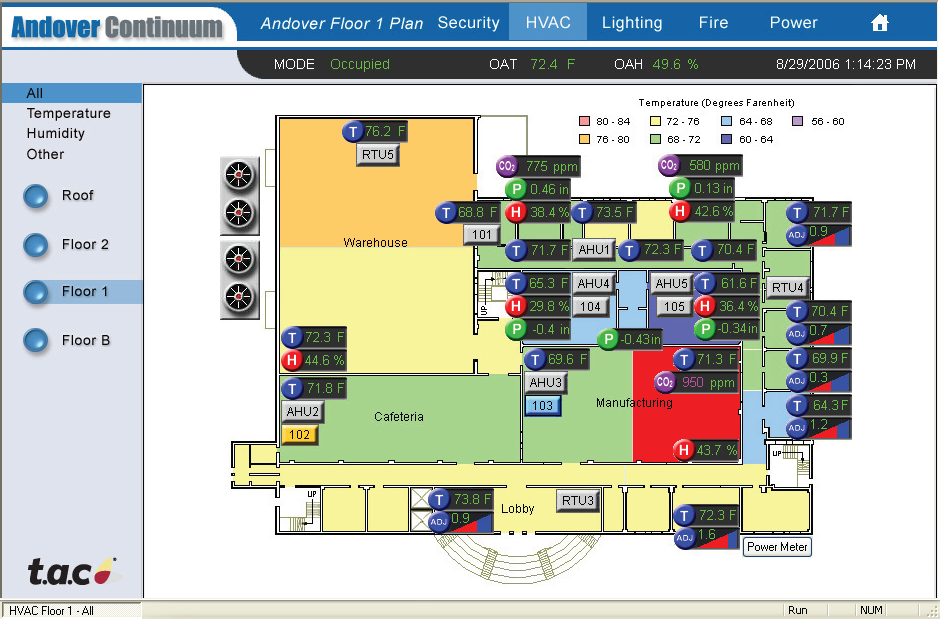

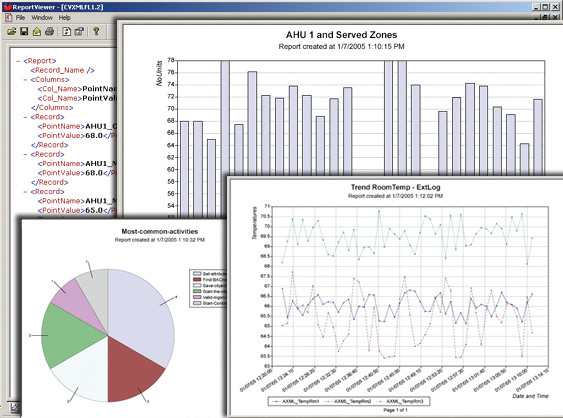

3 03 Charakterystyka (ciąg dalszy) TAC traktuje poważnie sprawy bezpieczeństwa sieciowego przy pomocy powyższych metod szyfrowania i autentykacji. Połączone z systemem logowania użytkownika, który dzieli dostęp do systemu, tak że użytkownik może jedynie podglądać i edytować urządzenia i dane, do których ma uprawnienia, system ochrania budynek i inwestycję. CyberStation w pełni funkcjonalny interfejs Cyberstation jako w pełni funkcjonalny interfejs użytkownika systemu może być użyty do commissioningu, konfiguracji, programowania i monitorowania każdego urządzenia Infinet oraz BACnet, czujników oraz wyjść podłączonych do sieci. CyberStation dostarcza prawdziwą integrację bezpieczeństwa (kontrola dostępu, monitoring włamaniowy i cyfrowy nadzór wideo), monitorowania zasilania, ochrony p.poż i sterowania komfortem przy pomocy pojedynczego interfejsu. Monitorowanie, integracja wideo i raportowanie Cyberstation posiada bardzo duże możliwości monitorowania i raportowania. System graficzny jest w pełni funkcjonalny i daje dynamiczne odświeżanie wartości punktów dowolnego obiektu. Harmonogramy, trendy, raporty i inne urządzenia mogą być uruchomione z grafiki, co daje szybki, łatwy dostęp do zarządzania całym systemem. Monitorowanie jest dalej rozszerzane przy pomocy opcji integracji umożliwiających użytkownikowi podgląd na żywo i podgląd zarejestrowanych nagrań wideo z obiektu Video Layout. Graficzne raporty CyberStation mogą wyświetlać dane logowania w wielu formatach wyjściowych: raport tekstowe w html, skalowalna grafika wektorowa (scalable vector graphic - SVG) wykresy słupkowe, kołowe i wykresy liniowe, lub w postaci pliku w formacie Adobe Acrobat PDF. Dane mogą być prezentowane statystycznie (np. ostatnie 10 alarmów, najwyższe wartości temperatur). Raporty mogą być uruchomione ręcznie lub wykonywane pod wpływem zdarzenia alarmowego lub harmonogramu i przesłane do zdefiniowanej listy odbiorców. Alarmy i zdarzenia CyberStation pracuje jako wydajny silnik do zbierana alarmów i zdarzeń oraz wykonywania działań automatycznych (np. wyświetlanie aktywnego widoku, wysyłanie jako , uruchamianie pliku audio, uruchamianie grafiki, uruchamianie podglądu wideo na żywo). Może być wymagane od użytkownika dodawanie komentarza i podpisania w przypadku potwierdzenia alarmu jako podpis elektroniczny ich działań.

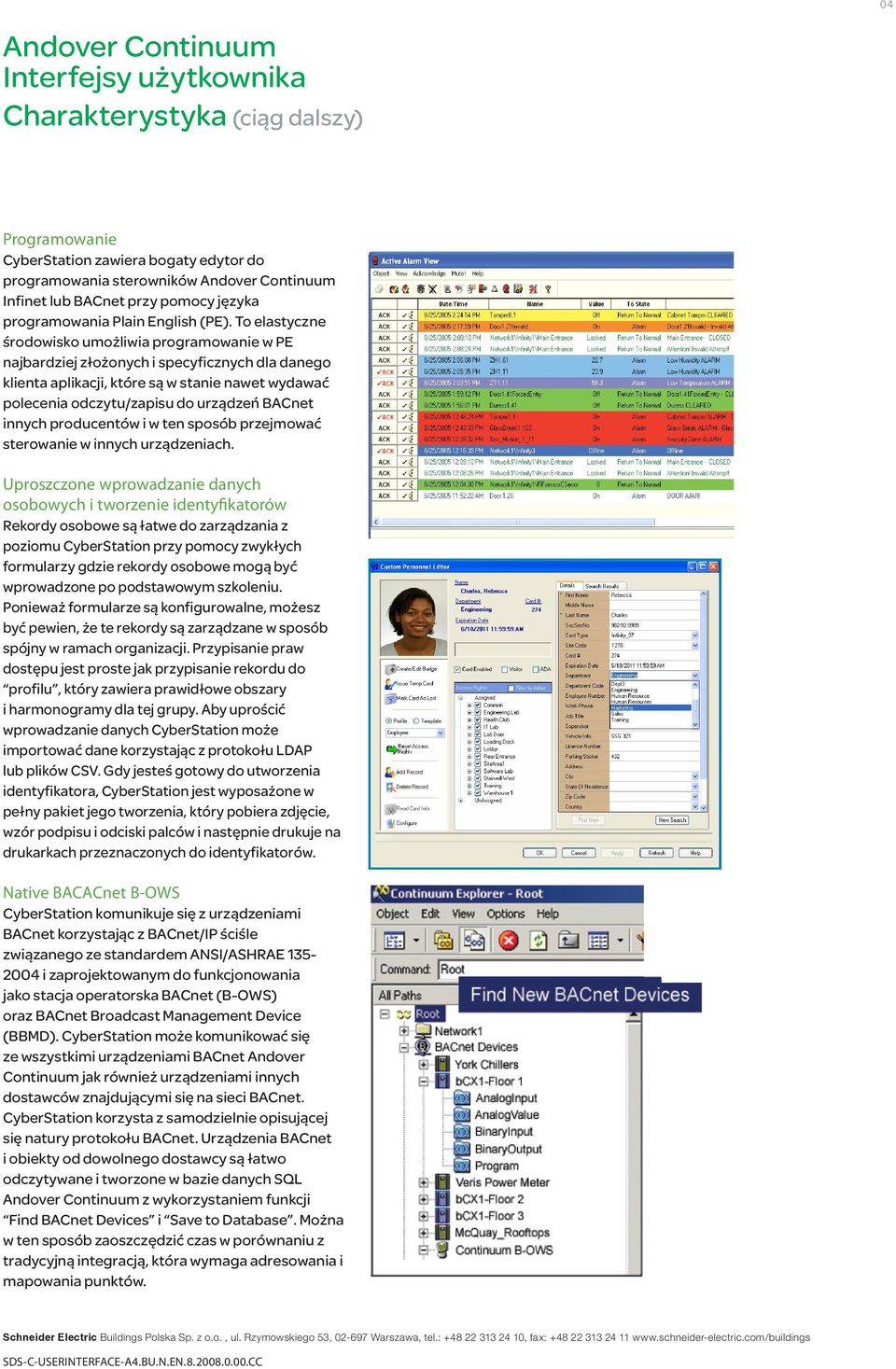

4 04 Charakterystyka (ciąg dalszy) Programowanie CyberStation zawiera bogaty edytor do programowania sterowników Infinet lub BACnet przy pomocy języka programowania Plain English (PE). To elastyczne środowisko umożliwia programowanie w PE najbardziej złożonych i specyficznych dla danego klienta aplikacji, które są w stanie nawet wydawać polecenia odczytu/zapisu do urządzeń BACnet innych producentów i w ten sposób przejmować sterowanie w innych urządzeniach. Uproszczone wprowadzanie danych osobowych i tworzenie identyfikatorów Rekordy osobowe są łatwe do zarządzania z poziomu CyberStation przy pomocy zwykłych formularzy gdzie rekordy osobowe mogą być wprowadzone po podstawowym szkoleniu. Ponieważ formularze są konfigurowalne, możesz być pewien, że te rekordy są zarządzane w sposób spójny w ramach organizacji. Przypisanie praw dostępu jest proste jak przypisanie rekordu do profilu, który zawiera prawidłowe obszary i harmonogramy dla tej grupy. Aby uprościć wprowadzanie danych CyberStation może importować dane korzystając z protokołu LDAP lub plików CSV. Gdy jesteś gotowy do utworzenia identyfikatora, CyberStation jest wyposażone w pełny pakiet jego tworzenia, który pobiera zdjęcie, wzór podpisu i odciski palców i następnie drukuje na drukarkach przeznaczonych do identyfikatorów. Native BACACnet B-OWS CyberStation komunikuje się z urządzeniami BACnet korzystając z BACnet/IP ściśle związanego ze standardem ANSI/ASHRAE i zaprojektowanym do funkcjonowania jako stacja operatorska BACnet (B-OWS) oraz BACnet Broadcast Management Device (BBMD). CyberStation może komunikować się ze wszystkimi urządzeniami BACnet Andover Continuum jak również urządzeniami innych dostawców znajdującymi się na sieci BACnet. CyberStation korzysta z samodzielnie opisującej się natury protokołu BACnet. Urządzenia BACnet i obiekty od dowolnego dostawcy są łatwo odczytywane i tworzone w bazie danych SQL z wykorzystaniem funkcji Find BACnet Devices i Save to Database. Można w ten sposób zaoszczędzić czas w porównaniu z tradycyjną integracją, która wymaga adresowania i mapowania punktów.

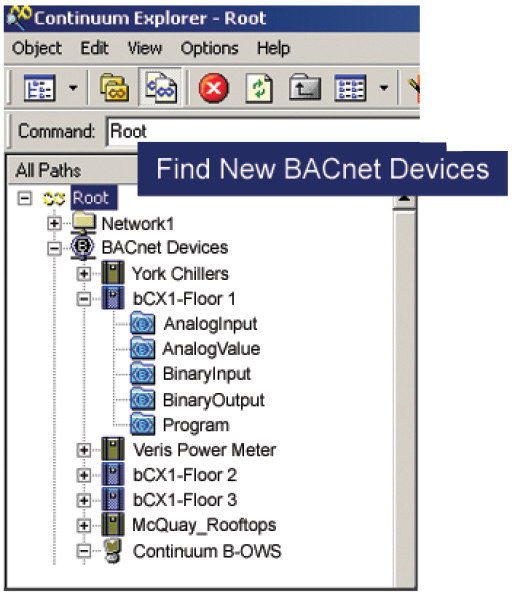

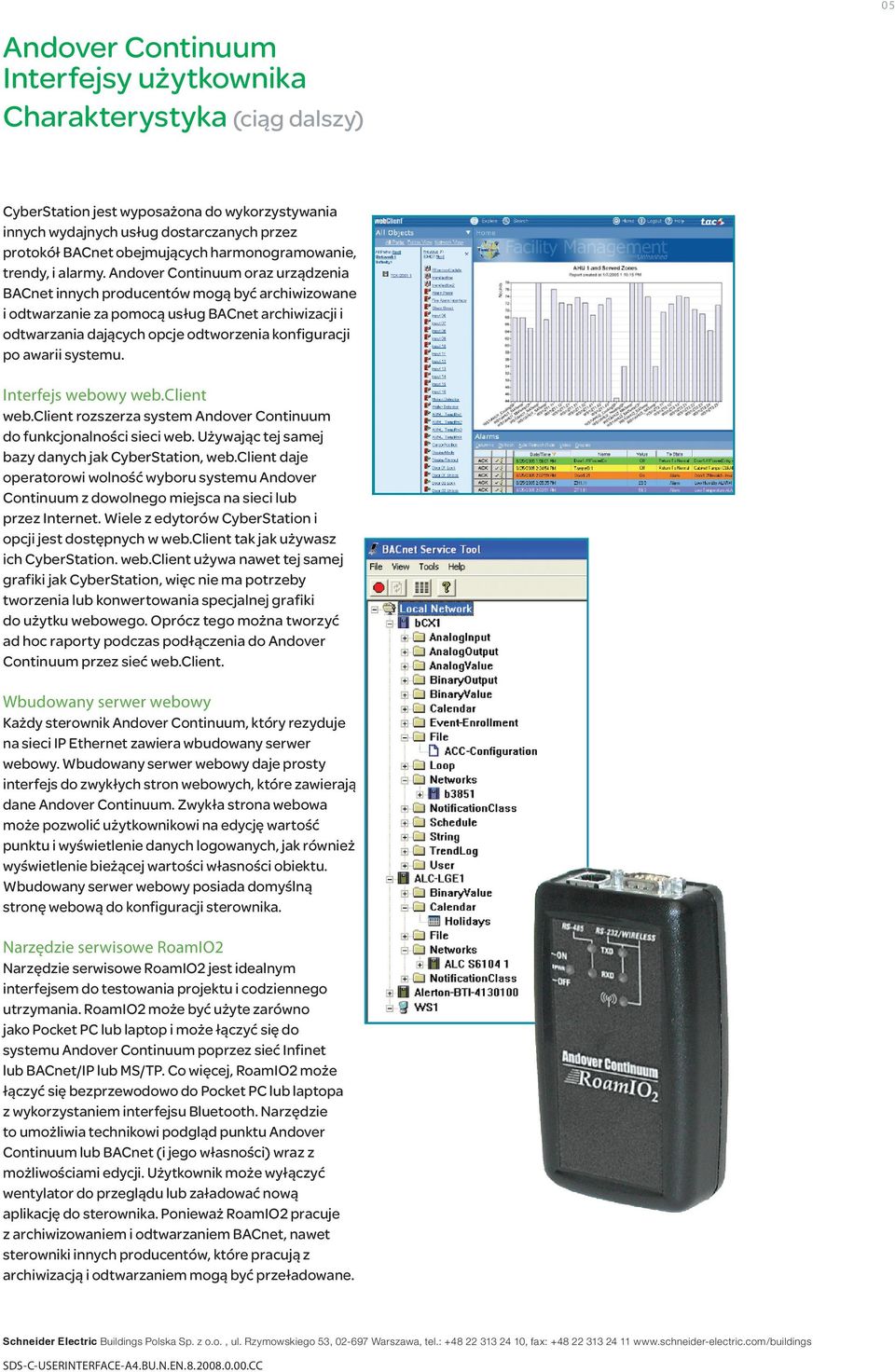

5 05 Charakterystyka (ciąg dalszy) CyberStation jest wyposażona do wykorzystywania innych wydajnych usług dostarczanych przez protokół BACnet obejmujących harmonogramowanie, trendy, i alarmy. oraz urządzenia BACnet innych producentów mogą być archiwizowane i odtwarzanie za pomocą usług BACnet archiwizacji i odtwarzania dających opcje odtworzenia konfiguracji po awarii systemu. Interfejs webowy web.client web.client rozszerza system do funkcjonalności sieci web. Używając tej samej bazy danych jak CyberStation, web.client daje operatorowi wolność wyboru systemu Andover Continuum z dowolnego miejsca na sieci lub przez Internet. Wiele z edytorów CyberStation i opcji jest dostępnych w web.client tak jak używasz ich CyberStation. web.client używa nawet tej samej grafiki jak CyberStation, więc nie ma potrzeby tworzenia lub konwertowania specjalnej grafiki do użytku webowego. Oprócz tego można tworzyć ad hoc raporty podczas podłączenia do Andover Continuum przez sieć web.client. Wbudowany serwer webowy Każdy sterownik, który rezyduje na sieci IP Ethernet zawiera wbudowany serwer webowy. Wbudowany serwer webowy daje prosty interfejs do zwykłych stron webowych, które zawierają dane. Zwykła strona webowa może pozwolić użytkownikowi na edycję wartość punktu i wyświetlenie danych logowanych, jak również wyświetlenie bieżącej wartości własności obiektu. Wbudowany serwer webowy posiada domyślną stronę webową do konfiguracji sterownika. Narzędzie serwisowe RoamIO2 Narzędzie serwisowe RoamIO2 jest idealnym interfejsem do testowania projektu i codziennego utrzymania. RoamIO2 może być użyte zarówno jako Pocket PC lub laptop i może łączyć się do systemu poprzez sieć Infinet lub BACnet/IP lub MS/TP. Co więcej, RoamIO2 może łączyć się bezprzewodowo do Pocket PC lub laptopa z wykorzystaniem interfejsu Bluetooth. Narzędzie to umożliwia technikowi podgląd punktu Andover Continuum lub BACnet (i jego własności) wraz z możliwościami edycji. Użytkownik może wyłączyć wentylator do przeglądu lub załadować nową aplikację do sterownika. Ponieważ RoamIO2 pracuje z archiwizowaniem i odtwarzaniem BACnet, nawet sterowniki innych producentów, które pracują z archiwizacją i odtwarzaniem mogą być przeładowane.

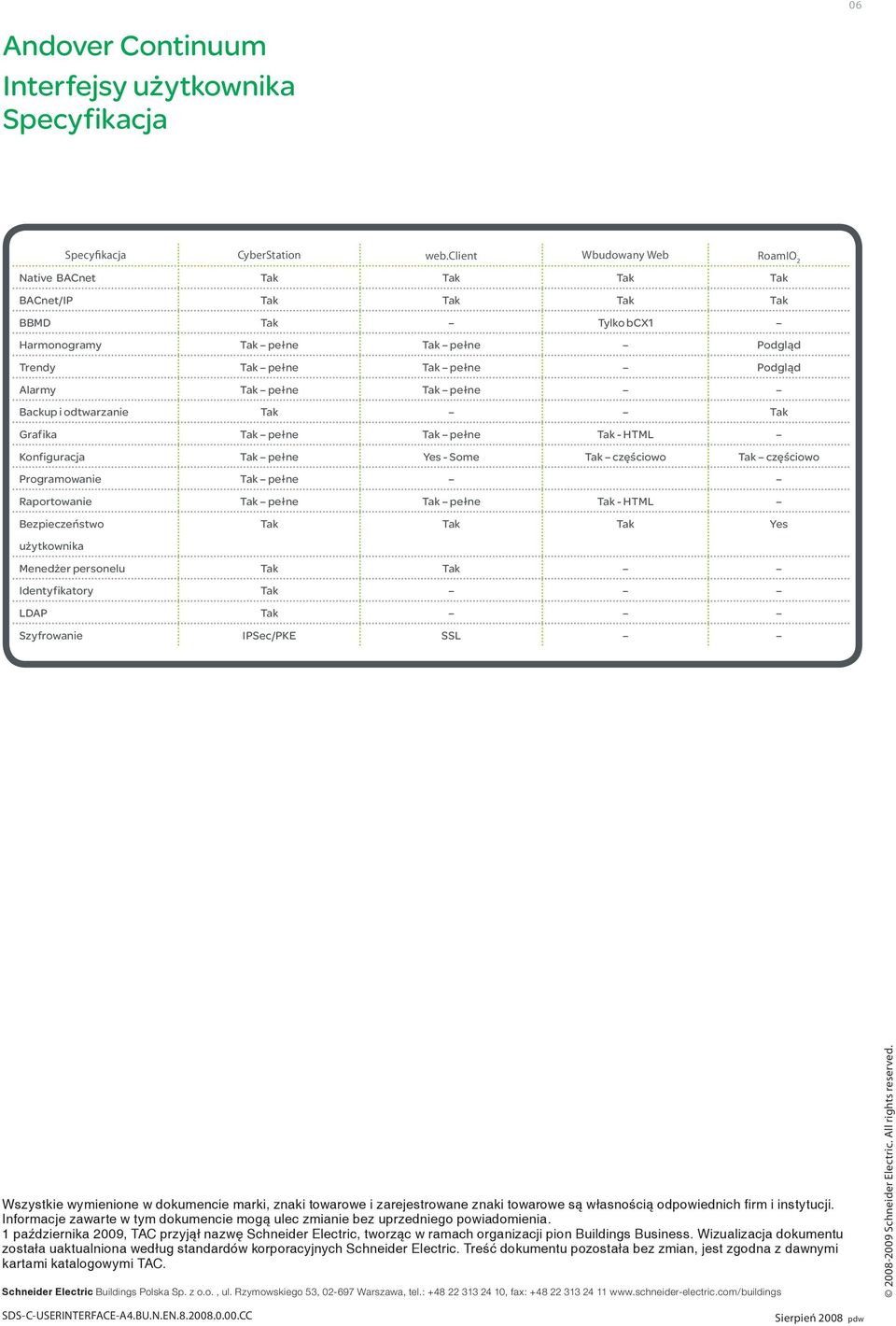

6 06 Specyfikacja Specyfikacja CyberStation web.client Wbudowany Web RoamIO 2 Native BACnet Tak Tak Tak Tak BACnet/IP Tak Tak Tak Tak BBMD Tak Tylko bcx1 Harmonogramy Tak pełne Tak pełne Podgląd Trendy Tak pełne Tak pełne Podgląd Alarmy Tak pełne Tak pełne Backup i odtwarzanie Tak Tak Grafika Tak pełne Tak pełne Tak - HTML Konfiguracja Tak pełne Yes - Some Tak częściowo Tak częściowo Programowanie Tak pełne Raportowanie Tak pełne Tak pełne Tak - HTML Bezpieczeństwo Tak Tak Tak Yes użytkownika Menedżer personelu Tak Tak Identyfikatory Tak LDAP Tak Szyfrowanie IPSec/PKE SSL Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Sierpień 2008 pdw
