1 Wzmacniacz programowalny Ref Instrukcja obsługi Copyright, Televés S.A.

2

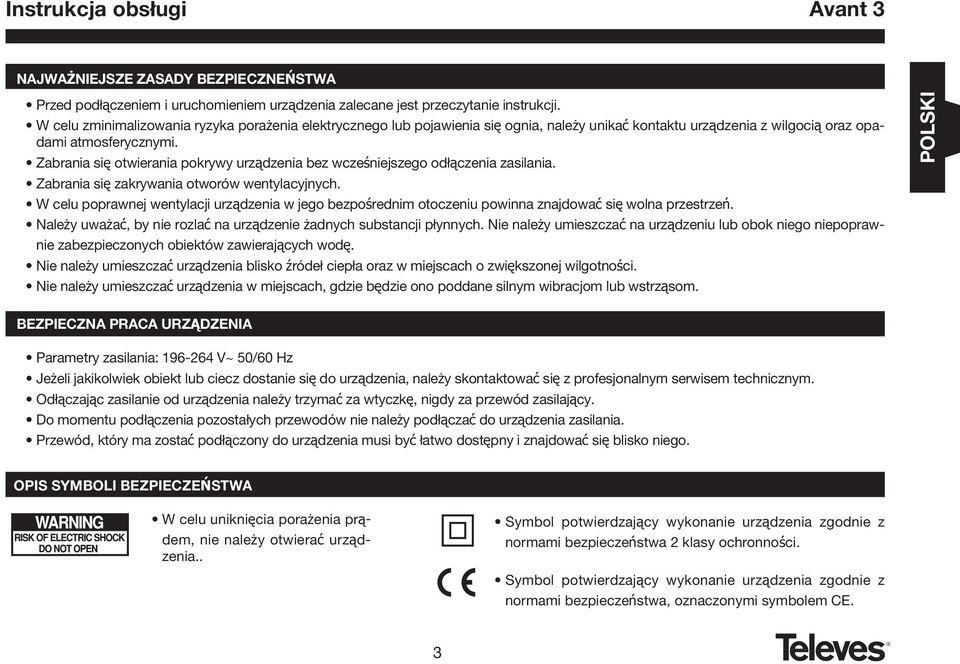

3 NAJWAŻNIEJSZE ZASADY BEZPIECZNEŃSTWA Przed podłączeniem i uruchomieniem urządzenia zalecane jest przeczytanie instrukcji. W celu zminimalizowania ryzyka porażenia elektrycznego lub pojawienia się ognia, należy unikać kontaktu urządzenia z wilgocią oraz opadami atmosferycznymi. Zabrania się otwierania pokrywy urządzenia bez wcześniejszego odłączenia zasilania. Zabrania się zakrywania otworów wentylacyjnych. W celu poprawnej wentylacji urządzenia w jego bezpośrednim otoczeniu powinna znajdować się wolna przestrzeń. Należy uważać, by nie rozlać na urządzenie żadnych substancji płynnych. Nie należy umieszczać na urządzeniu lub obok niego niepoprawnie zabezpieczonych obiektów zawierających wodę. Nie należy umieszczać urządzenia blisko źródeł ciepła oraz w miejscach o zwiększonej wilgotności. Nie należy umieszczać urządzenia w miejscach, gdzie będzie ono poddane silnym wibracjom lub wstrząsom. POLSKI BEZPIECZNA PRACA URZĄDZENIA Parametry zasilania: V~ 50/60 Hz Jeżeli jakikolwiek obiekt lub ciecz dostanie się do urządzenia, należy skontaktować się z profesjonalnym serwisem technicznym. Odłączając zasilanie od urządzenia należy trzymać za wtyczkę, nigdy za przewód zasilający. Do momentu podłączenia pozostałych przewodów nie należy podłączać do urządzenia zasilania. Przewód, który ma zostać podłączony do urządzenia musi być łatwo dostępny i znajdować się blisko niego. OPIS SYMBOLI BEZPIECZEŃSTWA W celu uniknięcia porażenia prądem, nie należy otwierać urządzenia.. Symbol potwierdzający wykonanie urządzenia zgodnie z normami bezpieczeństwa 2 klasy ochronności. Symbol potwierdzający wykonanie urządzenia zgodnie z normami bezpieczeństwa, oznaczonymi symbolem CE. 3

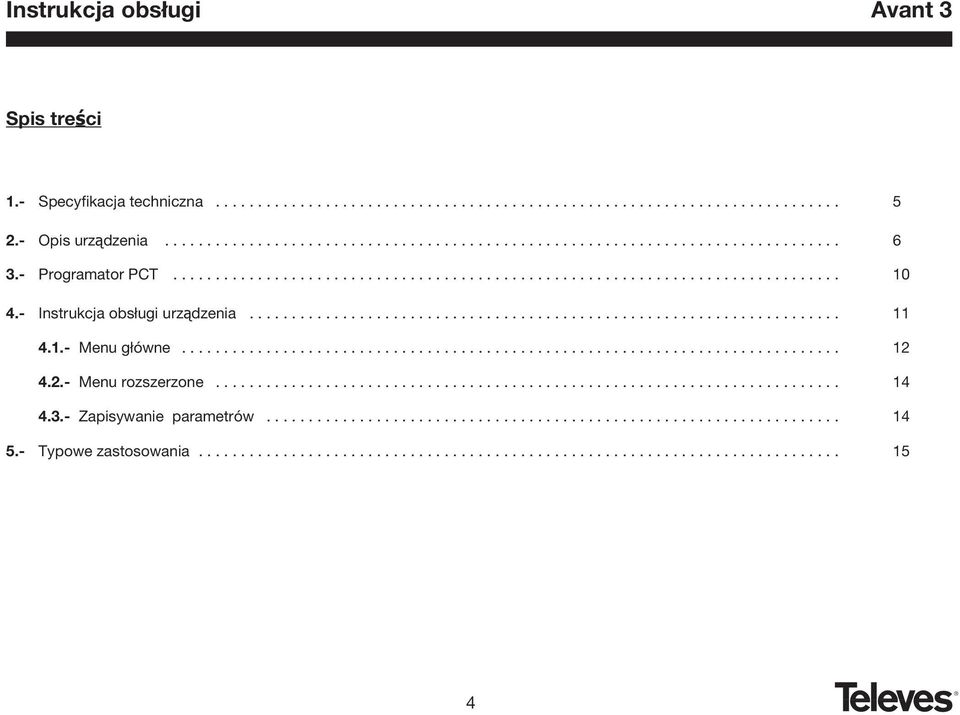

4 Spis treści 1.- Specyfikacja techniczna Opis urządzenia Programator PCT Instrukcja obsługi urządzenia Menu główne Menu rozszerzone Zapisywanie parametrów Typowe zastosowania

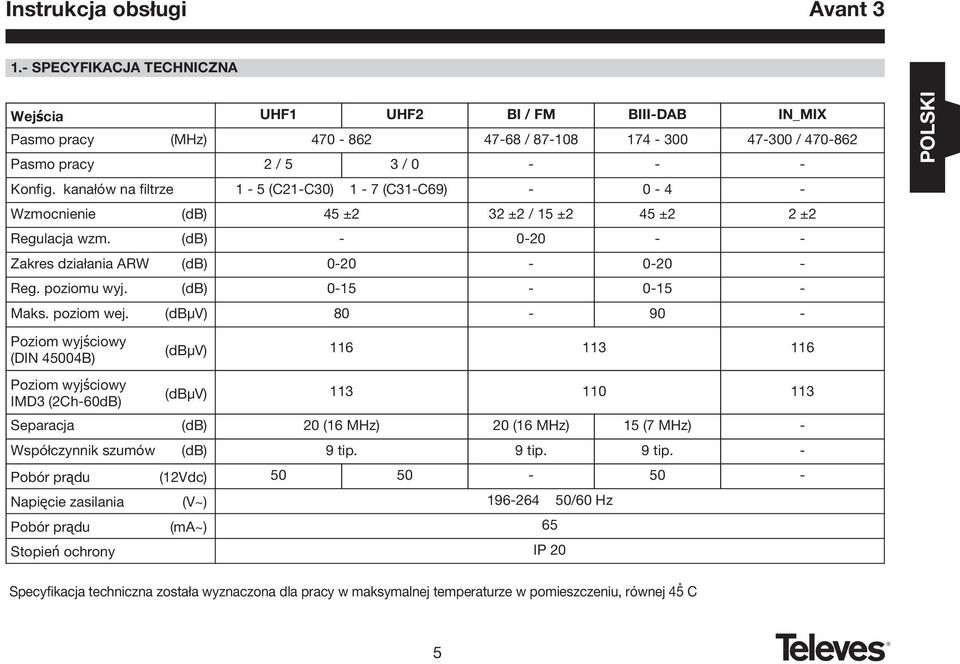

5 1.- SPECYFIKACJA TECHNICZNA Wejścia UHF1 UHF2 BI / FM BIII-DAB IN_MIX Pasmo pracy (MHz) / / Pasmo pracy 2 / 5 3 / Konfig. kanałów na filtrze 1-5 (C21-C30) 1-7 (C31-C69) Wzmocnienie (db) 45 ±2 32 ±2 / 15 ±2 45 ±2 2 ±2 Regulacja wzm. (db) Zakres działania ARW (db) Reg. poziomu wyj. (db) Maks. poziom wej. (dbµv) Poziom wyjściowy (DIN 45004B) (dbµv) Poziom wyjściowy IMD3 (2Ch-60dB) (dbµv) Separacja (db) 20 (16 MHz) 20 (16 MHz) 15 (7 MHz) - Współczynnik szumów (db) 9 tip. 9 tip. 9 tip. - Pobór prądu (12Vdc) Napięcie zasilania (V~) /60 Hz Pobór prądu (ma~) 65 Stopień ochrony IP 20 POLSKI Specyfikacja techniczna została wyznaczona dla pracy w maksymalnej temperaturze w pomieszczeniu, równej 45 C 5

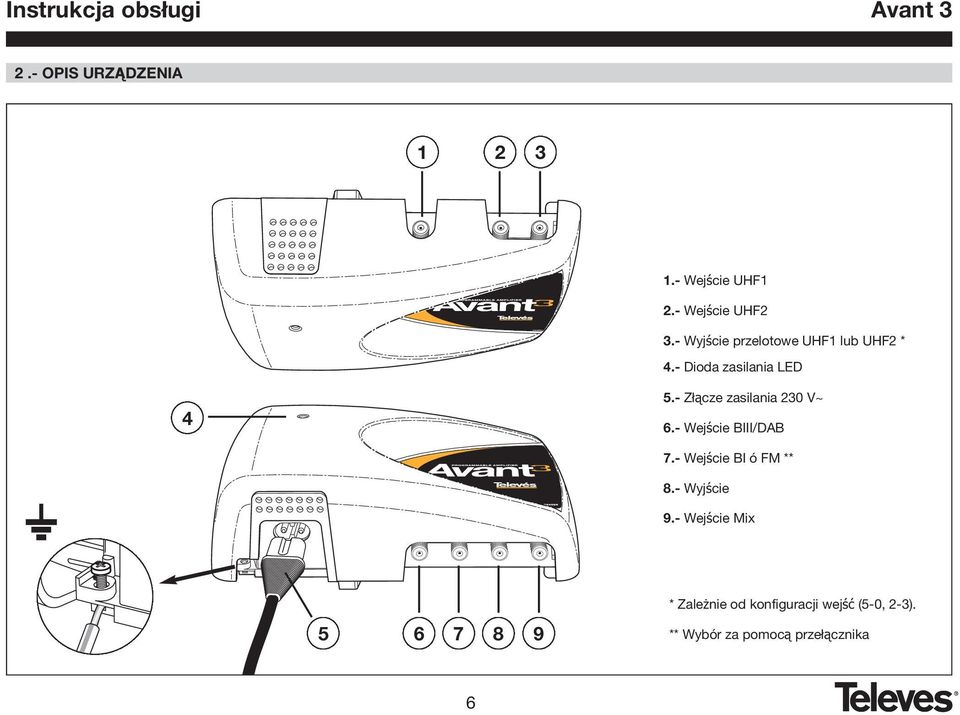

6 2.- OPIS URZĄDZENIA Wejście UHF1 2.- Wejście UHF2 3.- Wyjście przelotowe UHF1 lub UHF2 * 4.- Dioda zasilania LED Złącze zasilania 230 V~ 6.- Wejście BIII/DAB 7.- Wejście BI ó FM ** 8.- Wyjście 9.- Wejście Mix * Zależnie od konfiguracji wejść (5-0, 2-3). ** Wybór za pomocą przełącznika 6

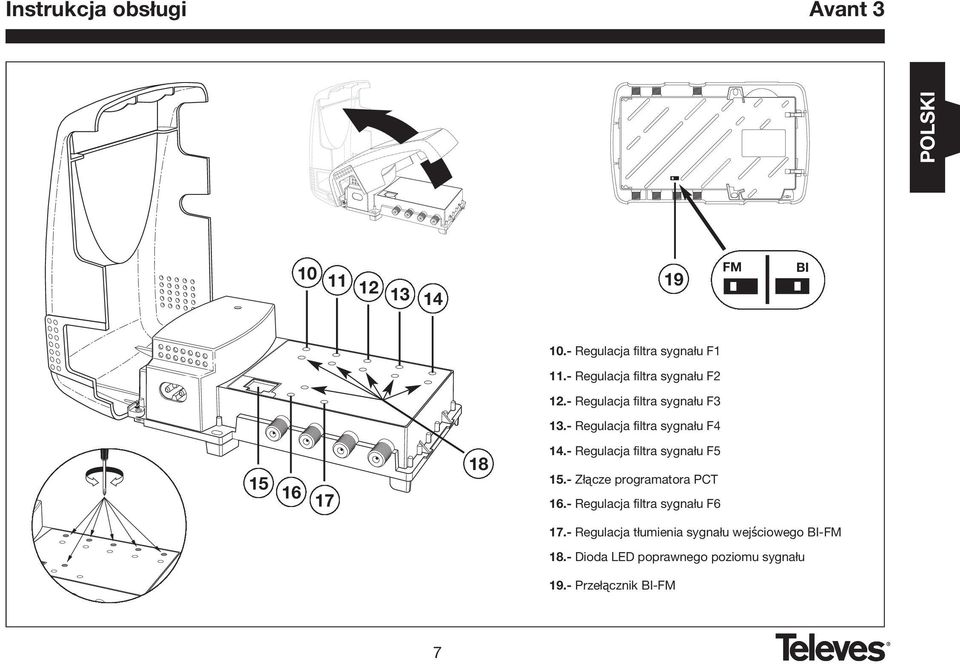

7 POLSKI FM BI 10.- Regulacja filtra sygnału F Regulacja filtra sygnału F Regulacja filtra sygnału F Regulacja filtra sygnału F Regulacja filtra sygnału F Złącze programatora PCT 16.- Regulacja filtra sygnału F Regulacja tłumienia sygnału wejściowego BI-FM 18.- Dioda LED poprawnego poziomu sygnału 19.- Przełącznik BI-FM 7

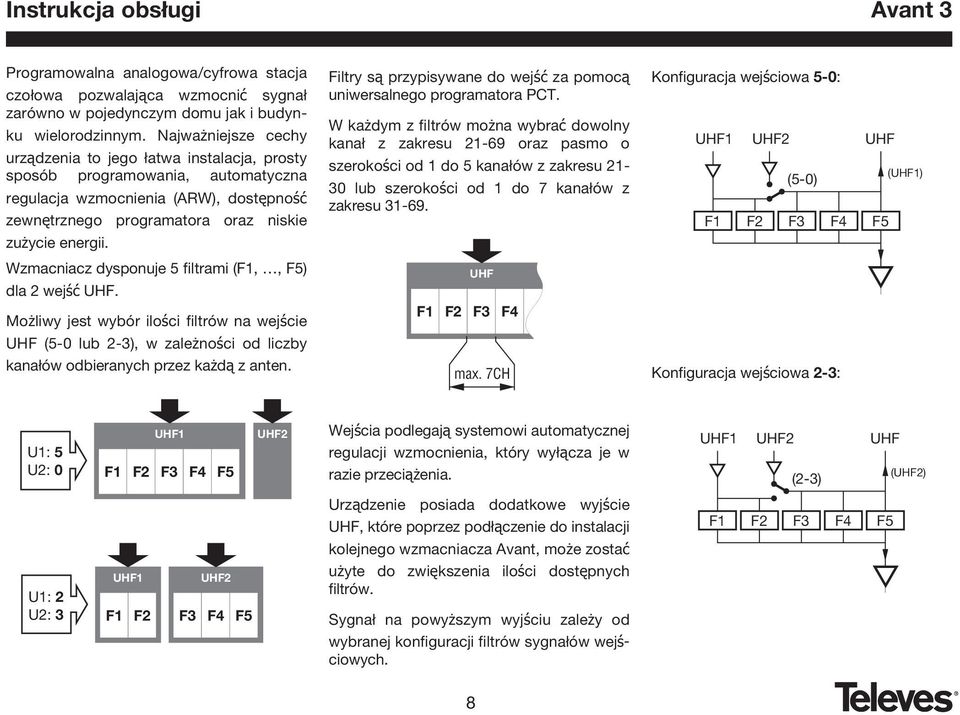

8 Programowalna analogowa/cyfrowa stacja czołowa pozwalająca wzmocnić sygnał zarówno w pojedynczym domu jak i budynku wielorodzinnym. Najważniejsze cechy urządzenia to jego łatwa instalacja, prosty sposób programowania, automatyczna regulacja wzmocnienia (ARW), dostępność zewnętrznego programatora oraz niskie zużycie energii. Wzmacniacz dysponuje 5 filtrami (F1,, F5) dla 2 wejść UHF. Możliwy jest wybór ilości filtrów na wejście UHF (5-0 lub 2-3), w zależności od liczby kanałów odbieranych przez każdą z anten. Filtry są przypisywane do wejść za pomocą uniwersalnego programatora PCT. W każdym z filtrów można wybrać dowolny kanał z zakresu oraz pasmo o szerokości od 1 do 5 kanałów z zakresu lub szerokości od 1 do 7 kanałów z zakresu UHF F1 F2 F3 F4 max. 7CH Konfiguracja wejściowa 5-0: UHF1 UHF2 UHF (5-0) (UHF1) F1 F2 F3 F4 F5 Konfiguracja wejściowa 2-3: U1: 5 U2: 0 UHF1 F1 F2 F3 F4 F5 UHF2 Wejścia podlegają systemowi automatycznej regulacji wzmocnienia, który wyłącza je w razie przeciążenia. UHF1 UHF2 (2-3) UHF (UHF2) U1: 2 U2: 3 UHF1 UHF2 F1 F2 F3 F4 F5 Urządzenie posiada dodatkowe wyjście UHF, które poprzez podłączenie do instalacji kolejnego wzmacniacza Avant, może zostać użyte do zwiększenia ilości dostępnych filtrów. Sygnał na powyższym wyjściu zależy od wybranej konfiguracji filtrów sygnałów wejściowych. F1 F2 F3 F4 F5 8

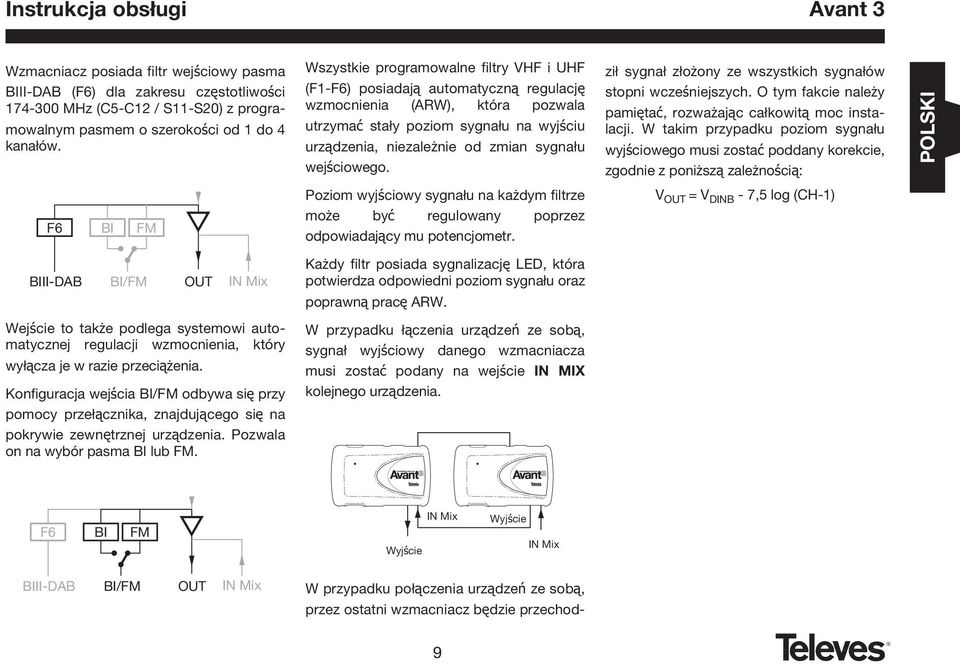

9 Wzmacniacz posiada filtr wejściowy pasma BIII-DAB (F6) dla zakresu częstotliwości MHz (C5-C12 / S11-S20) z programowalnym pasmem o szerokości od 1 do 4 kanałów. Wszystkie programowalne filtry VHF i UHF (F1-F6) posiadają automatyczną regulację wzmocnienia (ARW), która pozwala utrzymać stały poziom sygnału na wyjściu urządzenia, niezależnie od zmian sygnału wejściowego. ził sygnał złożony ze wszystkich sygnałów stopni wcześniejszych. O tym fakcie należy pamiętać, rozważając całkowitą moc instalacji. W takim przypadku poziom sygnału wyjściowego musi zostać poddany korekcie, zgodnie z poniższą zależnością: POLSKI F6 BI FM Poziom wyjściowy sygnału na każdym filtrze może być regulowany poprzez odpowiadający mu potencjometr. V OUT = V DINB - 7,5 log (CH-1) BIII-DAB BI/FM OUT IN Mix Każdy filtr posiada sygnalizację LED, która potwierdza odpowiedni poziom sygnału oraz poprawną pracę ARW. Wejście to także podlega systemowi automatycznej regulacji wzmocnienia, który wyłącza je w razie przeciążenia. Konfiguracja wejścia BI/FM odbywa się przy pomocy przełącznika, znajdującego się na pokrywie zewnętrznej urządzenia. Pozwala on na wybór pasma BI lub FM. W przypadku łączenia urządzeń ze sobą, sygnał wyjściowy danego wzmacniacza musi zostać podany na wejście IN MIX kolejnego urządzenia. F6 BI FM Wyjście IN Mix Wyjście IN Mix BIII-DAB BI/FM OUT IN Mix W przypadku połączenia urządzeń ze sobą, przez ostatni wzmacniacz będzie przechod- 9

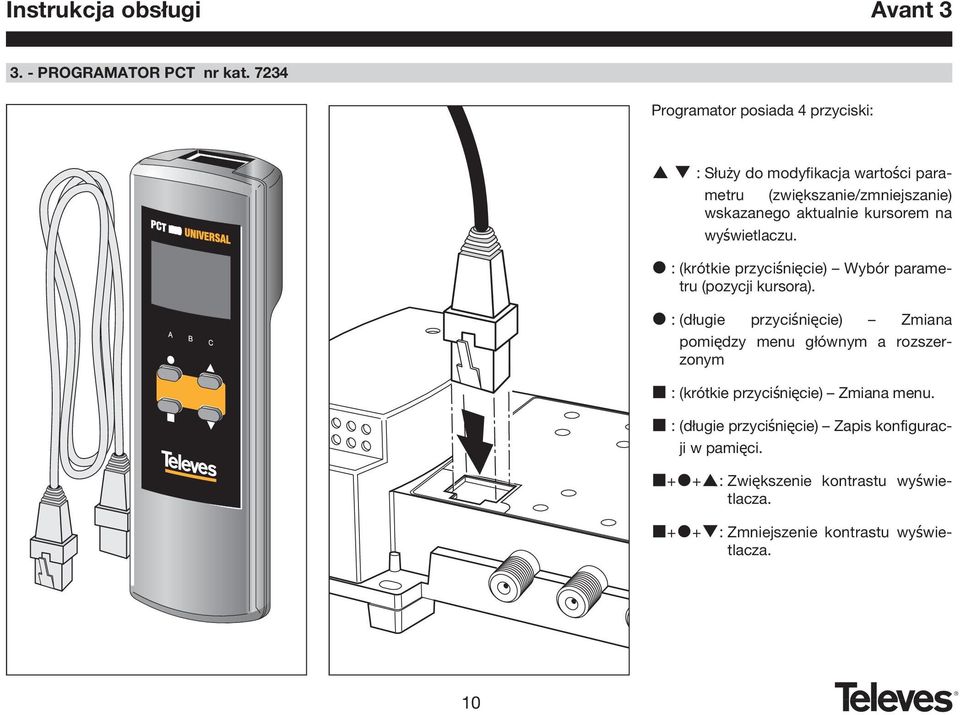

10 3. - PROGRAMATOR PCT nr kat Programator posiada 4 przyciski: : Służy do modyfikacja wartości parametru (zwiększanie/zmniejszanie) wskazanego aktualnie kursorem na wyświetlaczu. : (krótkie przyciśnięcie) Wybór parametru (pozycji kursora). : (długie przyciśnięcie) Zmiana pomiędzy menu głównym a rozszerzonym : (krótkie przyciśnięcie) Zmiana menu. : (długie przyciśnięcie) Zapis konfiguracji w pamięci. + + : Zwiększenie kontrastu wyświetlacza. + + : Zmniejszenie kontrastu wyświetlacza. 10

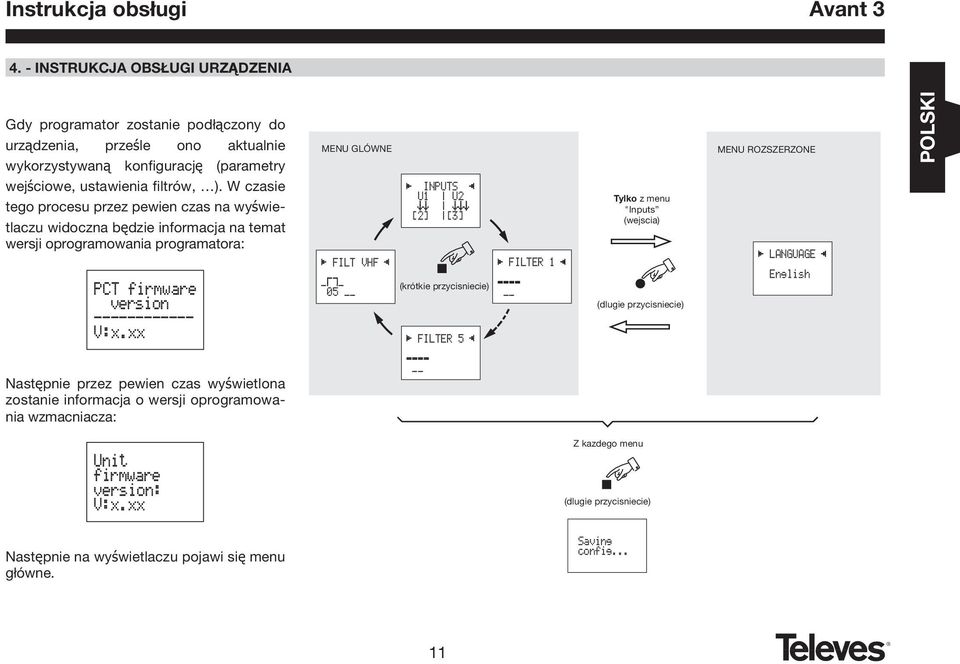

11 4. - INSTRUKCJA OBSŁUGI URZĄDZENIA Gdy programator zostanie podłączony do urządzenia, prześle ono aktualnie wykorzystywaną konfigurację (parametry wejściowe, ustawienia filtrów, ). W czasie tego procesu przez pewien czas na wyświetlaczu widoczna będzie informacja na temat wersji oprogramowania programatora: PCT firmware version V:x.xx MENU GLÓWNE FILT VHF 05 INPUTS U1 U2 [2] [3] (krótkie przycisniecie) FILTER 5 FILTER 1 Tylko z menu "Inputs (wejscia) (dlugie przycisniecie) MENU ROZSZERZONE LANGUAGE English POLSKI Następnie przez pewien czas wyświetlona zostanie informacja o wersji oprogramowania wzmacniacza: Unit firmware version: V:x.xx Z kazdego menu (dlugie przycisniecie) Następnie na wyświetlaczu pojawi się menu główne. Saving config... 11

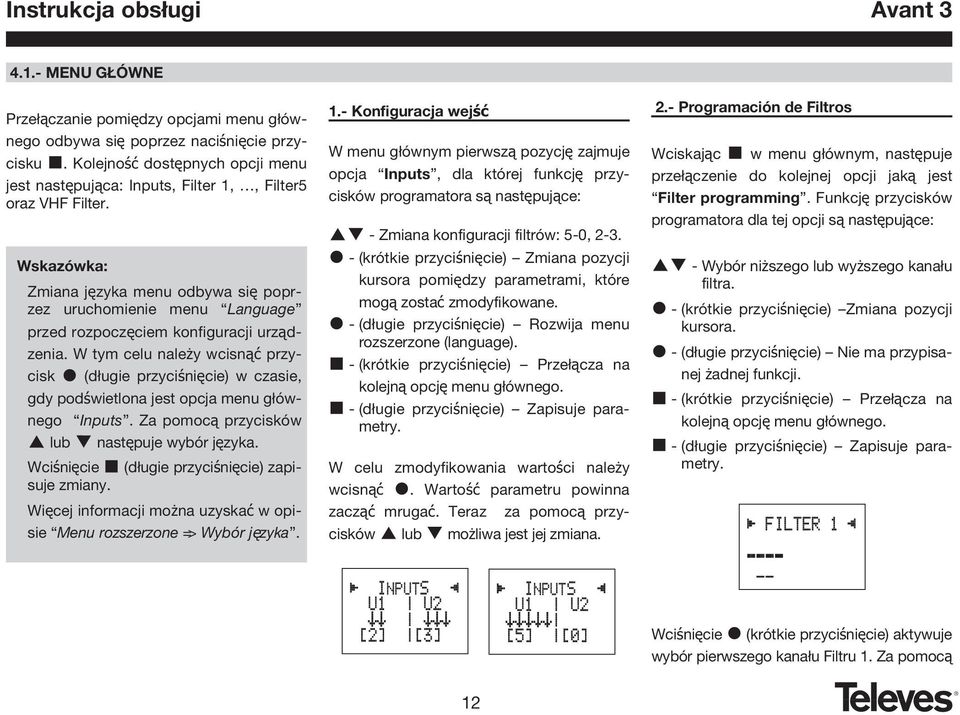

12 4.1.- MENU GŁÓWNE Przełączanie pomiędzy opcjami menu głównego odbywa się poprzez naciśnięcie przycisku. Kolejność dostępnych opcji menu jest następująca: Inputs, Filter 1,, Filter5 oraz VHF Filter. Wskazówka: Zmiana języka menu odbywa się poprzez uruchomienie menu Language przed rozpoczęciem konfiguracji urządzenia. W tym celu należy wcisnąć przycisk (długie przyciśnięcie) w czasie, gdy podświetlona jest opcja menu głównego Inputs. Za pomocą przycisków lub następuje wybór języka. Wciśnięcie (długie przyciśnięcie) zapisuje zmiany. Więcej informacji można uzyskać w opisie Menu rozszerzone => Wybór języka. 1.- Konfiguracja wejść W menu głównym pierwszą pozycję zajmuje opcja Inputs, dla której funkcję przycisków programatora są następujące: - Zmiana konfiguracji filtrów: 5-0, (krótkie przyciśnięcie) Zmiana pozycji kursora pomiędzy parametrami, które mogą zostać zmodyfikowane. - (długie przyciśnięcie) Rozwija menu rozszerzone (language). - (krótkie przyciśnięcie) Przełącza na kolejną opcję menu głównego. - (długie przyciśnięcie) Zapisuje parametry. W celu zmodyfikowania wartości należy wcisnąć. Wartość parametru powinna zacząć mrugać. Teraz za pomocą przycisków lub możliwa jest jej zmiana. 2.- Programación de Filtros Wciskając w menu głównym, następuje przełączenie do kolejnej opcji jaką jest Filter programming. Funkcję przycisków programatora dla tej opcji są następujące: - Wybór niższego lub wyższego kanału filtra. - (krótkie przyciśnięcie) Zmiana pozycji kursora. - (długie przyciśnięcie) Nie ma przypisanej żadnej funkcji. - (krótkie przyciśnięcie) Przełącza na kolejną opcję menu głównego. - (długie przyciśnięcie) Zapisuje parametry. FILTER 1 INPUTS U1 U2 [2] [3] INPUTS U1 U2 [5] [0] Wciśnięcie (krótkie przyciśnięcie) aktywuje wybór pierwszego kanału Filtru 1. Za pomocą 12

13 przycisków i odbywa się wybór numeru kanału. Ponowne wciśnięcie przycisku (krótkie przyciśnięcie) aktywuje górny kanał filtru, którego wybór również odbywa się za pomocą przycisków i. FILTER 1 25 FILTER Zakres kanałów, które mogą zostać wybrane w czasie konfiguracji filtrów jest następujący: UHF: --, 21,..., 69 VHF: --, 05,..., 12, S11,..., S20 Jeżeli pasma filtrów nakładają się na siebie, informacja o konflikcie zostanie wyświetlona na ekranie i niemożliwe będzie zapisanie błędnie wprowadzonej konfiguracji. FILTER 2 Error F POLSKI Na wyświetlaczu powyżej numeru kanału znajduje się graficzna ilustracja konfiguracji filtra - tym szersza, im szersze jego pasmo przepustowe. Aktualnie programowany filtr jest wskazywany na urządzeniu za pomocą zapalonej diody LED. Pasmo to może osiągać maksymalną szerokość 7 kanałów, gdy jego dolny kanał ma numer 31 lub większy. W przypadku gdy numer dolnego kanału pasma przepustowego filtra jest równy 30 lub mniejszy, maksymalna szerokość pasma przepustowego wynosi 5 kanałów. Jeżeli dolny kanał pasma przepustowego filtra zostanie zmieniony, jego górna część zostanie automatycznie usunięta. 13

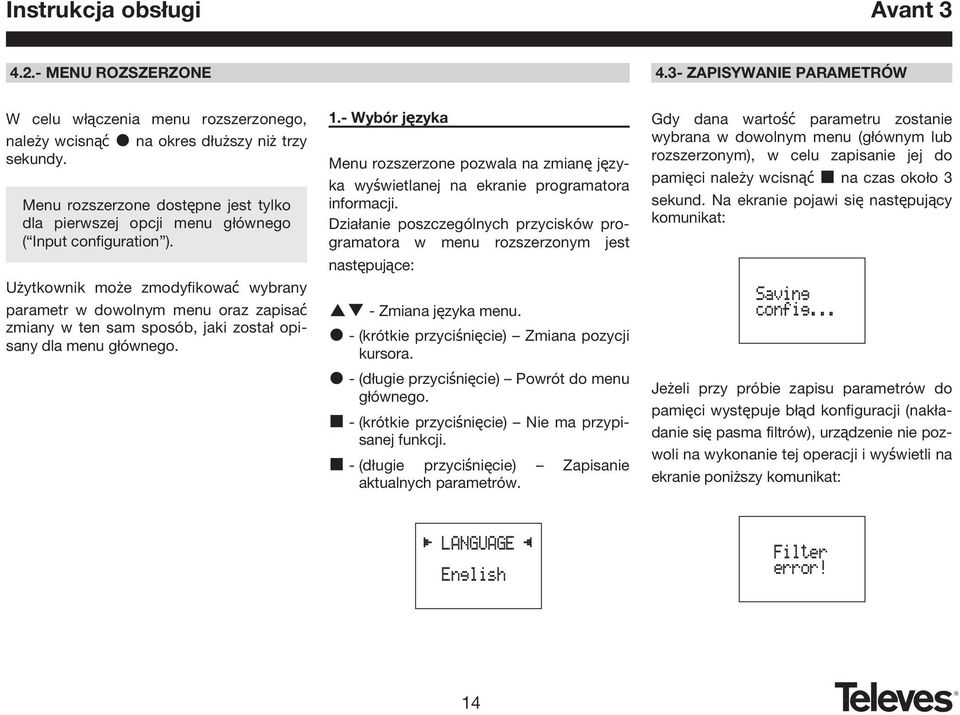

14 4.2.- MENU ROZSZERZONE 4.3- ZAPISYWANIE PARAMETRÓW W celu włączenia menu rozszerzonego, należy wcisnąć na okres dłuższy niż trzy sekundy. Menu rozszerzone dostępne jest tylko dla pierwszej opcji menu głównego ( Input configuration ). Użytkownik może zmodyfikować wybrany parametr w dowolnym menu oraz zapisać zmiany w ten sam sposób, jaki został opisany dla menu głównego. 1.- Wybór języka Menu rozszerzone pozwala na zmianę języka wyświetlanej na ekranie programatora informacji. Działanie poszczególnych przycisków programatora w menu rozszerzonym jest następujące: - Zmiana języka menu. - (krótkie przyciśnięcie) Zmiana pozycji kursora. - (długie przyciśnięcie) Powrót do menu głównego. - (krótkie przyciśnięcie) Nie ma przypisanej funkcji. - (długie przyciśnięcie) Zapisanie aktualnych parametrów. Gdy dana wartość parametru zostanie wybrana w dowolnym menu (głównym lub rozszerzonym), w celu zapisanie jej do pamięci należy wcisnąć na czas około 3 sekund. Na ekranie pojawi się następujący komunikat: Saving config... Jeżeli przy próbie zapisu parametrów do pamięci występuje błąd konfiguracji (nakładanie się pasma filtrów), urządzenie nie pozwoli na wykonanie tej operacji i wyświetli na ekranie poniższy komunikat: LANGUAGE English Filter error! 14

15 Avant TYPOWE ZASTOSOWANIE UHF1 UHF1 UHF2 UHF2 BIII-DAB UHF2 BIII-DAB FM FM UHF1 IN Mix Wyjście Wyjście Łączenie dwóch urządzeń Wyjście 15

16

17
