1 Dalmierz ultradźwiękowy Model JT-811 Instrukcja obsługi

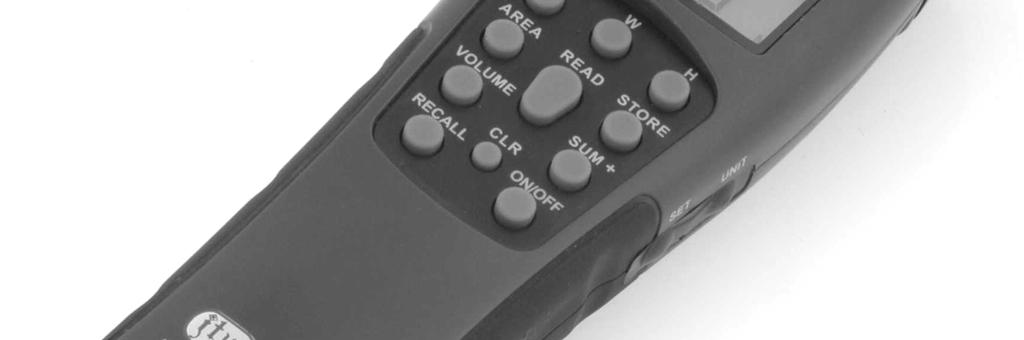

2 I. Funkcje 1) Pomiary w jednostkach brytyjskich / metrycznych 2) Możliwość wyboru punktu początku pomiaru 3) Zapisywanie / przywoływanie danych 4) Obliczanie powierzchni i objętości 5) 5 oddzielnych grup pamięci 6) Obliczanie sumy kolejnych pomiarów długości 7) Automatyczne / ręczne wyłączanie 8) Podświetlenie wyświetlacza 9) Dźwięk klawiszy, dźwięk sygnalizujący niepoprawny pomiar oraz potwierdzający pomiar poprawny II. III. Specyfikacje 1) Zakres pomiarowy: 0.3m ~ 15m 2) Ustawienia: SET: przełącza punkt początku pomiaru między pomiarem od dolnej części urządzenia lub od górnej. M/Ft: Przełącza jednostkę pomiarową (brytyjska / metryczna) 3) Dokładność: ± 1% odczytu 4) Czas pomiaru: 2 sekundy 5) Zasilanie: Bateria 9V 6) Zużycie energii a) Prąd stanu oczekiwania: 60µA b) Prąd przedpomiarowy: 10mA c) Prąd pracy: 45mA 7) Automatyczne wyłączenie miernika: około 60 sekund 8) Podświetlenie wyświetlacza: aktywne przez około 6 sekund 9) Warunki pracy: temperatura 0 ~ 40 C, wilgotność: 45% ~ 90% 10) Warunki przechowywania: -10 C ~ +60 C 11) Wymiary: mm 12) Ciężar: 150g (wraz z baterią) Wykonywanie pomiarów 1) Otwórz pokrywę pojemnika na baterię i umieść w nim baterię 9V. 2) Naciśnij przycisk ON/OFF, żeby włączyć podświetlenie wyświetlacza. Podświetlenie będzie aktywne przez 6 sekund. Miernik wyłączy się automatycznie jeśli nie będzie używany przez 60 sekund. 3) Wybierz punkt początku pomiaru: naciśnij przycisk SET znajdujący się z prawej strony miernika, żeby zmienić punkt początku pomiaru. Symbol oznacza pomiar od przodu urządzenia. Symbol oznacza pomiar od tyłu urządzenia.

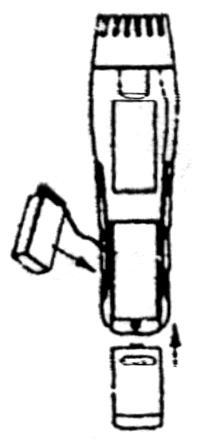

3 Instalacja baterii 4) Wybierz jednostkę pomiaru: naciśnij przycisk FT/M znajdujący się z prawej strony urządzenia, żeby przełączyć pomiędzy jednostkami metrycznymi a brytyjskimi. 5) Po wykonaniu punktów 3) i 4) ustaw miernik prostopadle do powierzchni, do której odległość chcesz mierzyć. Naciśnij i przytrzymaj przycisk READ przez około 1 sekundę, żeby wykonać pomiar. Po zwolnieniu przycisku wynik pomiaru pozostanie na wyświetlaczu. Jeśli będziesz cały czas trzymał wciśnięty przycisk READ oddalając lub przybliżając miernik do powierzchni to pomiar będzie aktualizowany na bieżąco. 6) Obliczanie powierzchni a) Po zmierzeniu jednej odległości naciśnij przycisk AREA naciśnij W, żeby wykonać pomiar kolejnej odległości naciśnij READ naciśnij AREA, żeby uzyskać wynik pomiaru, który może zostać zapamiętany za pomocą przycisku STORE. b) Po zmierzeniu jednej odległości naciśnij STORE naciśnij W, żeby wykonać pomiar kolejnej odległości naciśnij READ naciśnij STORE naciśnij AREA, żeby wyświetlić zapamiętany i obliczony wynik pomiaru. 7) Obliczanie objętości a) Po zmierzeniu jednej odległości naciśnij VOLUME naciśnij W naciśnij READ, żeby wykonać pomiar kolejnej odległości naciśnij VOLUME naciśnij H naciśnij READ naciśnij VOLUME, żeby wyświetlić wynik pomiaru, który może zostać zapamiętany. b) Po zmierzeniu jednej odległości naciśnij STORE naciśnij W naciśnij READ, żeby wykonać pomiar kolejnej odległości naciśnij STORE naciśnij H naciśnij READ naciśnij STORE naciśnij VOLUME, żeby wyświetlić zapamiętany i obliczony wynik pomiaru. 8) Funkcja sumowania Po włączeniu miernika naciśnij SUM+, następnie naciśnij READ naciśnij SUM +... itd. Po wykonaniu ostatniego pomiaru możesz zapamiętać sumę naciskając przycisk STORE. Funkcja sumowania może być wykorzystana jedynie do pomiarów odległości.

4 9) Zmiana odczytu podczas pomiaru: jeśli chcesz potwierdzić wynik pomiaru przed zmierzeniem kolejnej odległości, naciśnij READ przed naciśnięciem przycisku STORE i zapamiętaniem wyniku pomiaru. 10) Zapamiętywanie wyników pomiarów a) Miernik posiada 5 oddzielnych pamięci dla różnych pomiarów długości, szerokości, wysokości (analogicznie powierzchni i objętości) oraz sumy pomiarów. Wyniki pomiarów będą w pamięci dopóki nie naciśniesz przycisku CLR lub nie wyjmiesz baterii. b) 5 oddzielnych pamięci pozwala na zapamiętywanie odpowiednich pomiarów. Po zapełnieniu wszystkich pamięci nie będzie możliwe zapamiętanie nowych pomiarów dopóki nie usuniesz znajdujących się w niej danych za pomocą przycisku CLR. 11) Funkcja przywoływania zapamiętanych danych: a) Po zapamiętaniu wyniku pomiaru można go przywołać naciskając przycisk RECALL. Dla zapamiętanych odległości wyświetli się odpowiednio symbol L1 lub L2. Naciśnij przycisk W, żeby przywołać dane zapamiętane podczas pomiarów szerokości. Dla pomiarów wysokości (H), powierzchni (AREA) oraz objętości (VOLUME) sposób przywoływania danych jest taki sam. b) Przywoływanie sumy pomiarów (odnoszą się one do wszystkich pomiarów zapamiętanych w pamięci dla długości, szerokości, wysokości, powierzchni i objętości): po włączeniu miernika naciśnij SUM+, następnie naciśnij RECALL, żeby wyświetlić sumę długości, a następnie sumę szerokości. Jeśli pojawi się symbol L1 to wyświetlone dane odnoszą się do ostatniej grupy zebranych danych, SUM L2 do drugiej grupy itd. 12) Funkcja CLR a) Podczas pomiarów po naciśnięciu READ naciśnij CLR, żeby wyzerować wyświetlacz. Pojawi się na nim b) Kasowanie pamięci sumy: Po przywołaniu zsumowanej odległości naciśnij przycisk CLR, żeby wykasować pamięć tej grupy. Zostanie również wykasowana pamięć w pozostałych grupach. Tym sposobem nie można wykasować pamięci SUM L. Pamięć ta może zostać wykasowana po kolei za pomocą przycisku CLR. c) Kasowanie wszystkich zapamiętanych danych: naciśnij i przytrzymaj przycisk CLR przez około 2 sekundy. Wykasowanie wszystkich danych zostanie potwierdzony podwójnym dźwiękiem 13) Maksymalny możliwy odczyt: a) Powierzchnia: 92.9 m² ( stóp kwadratowych). Pojawienie się symbolu ERROR oznacza otrzymanie pomiaru wyższego niż podany. b) Objętość: 28,3 m 3 ( stóp sześciennych). Pojawienie się symbolu ERROR oznacza otrzymanie pomiaru wyższego niż podany. 14) Symbol zakończenia pomiaru: po naciśnięciu przycisku READ symbol będzie wskazywał wykonywanie pomiaru. Zwolnij przycisk READ. Po chwili otrzymasz wynik pomiaru. Poza tym miernik wyda podwójny dźwięk potwierdzający zakończenie pomiaru. Jeśli pomiar się nie powiedzie to na

5 wyświetlaczu pojawi się symbol ERROR i miernik wyda pojedynczy dźwięk. Z wyświetlacza zniknie również symbol. IV. Jeśli symbol zmieni się w to oznacza, że bateria została wyczerpana i należy ją wymienić na nową. Wyczerpana bateria może powodować, że pomiary będą niepoprawne. V. Warunki pracy: urządzenie to przeznaczone jest do pomiarów w pomieszczeniach lub miejscach bezwietrznych o temperaturze od 0 C do 40 C. VI. Warunki pomiarów: urządzenie mierzy odległość na podstawie ultradźwięków, zatem, żeby pomiary były poprawne należy skierować urządzenie w stronę powierzchni, do której odległość ma zostać zmierzona trzymając je prostopadle do niej. Dopuszczalne odchylenia nie powodujące przekłamań to +/- 5. Wykonanie dokładnych pomiarów może nie być możliwe jeśli powierzchnia jest nierówna. Wyświetlacz
