1 Potencjał ostatniej mili Optymalizacja systemów dystrybucji usług informatycznych z wykorzystaniem urządzeń firmy RAISECOM

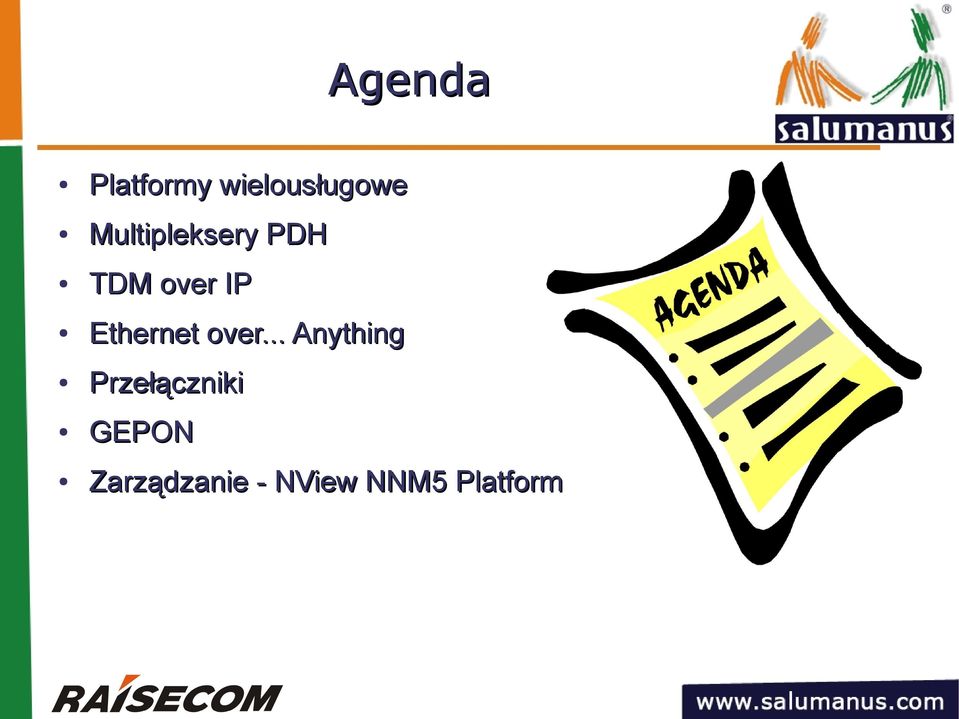

2 Agenda Platformy wielousługowe Multipleksery PDH TDM over IP Ethernet over... Anything Przełączniki GEPON Zarządzanie - NView NNM5 Platform

3 Prezentacja firmy Raisecom Firma założona w 1999 r. Ponad 1500 pracowników Roczny dochód przekraczający 100M $ Dynamicznie rozwijająca się firma podbijająca nowe rynki światowe

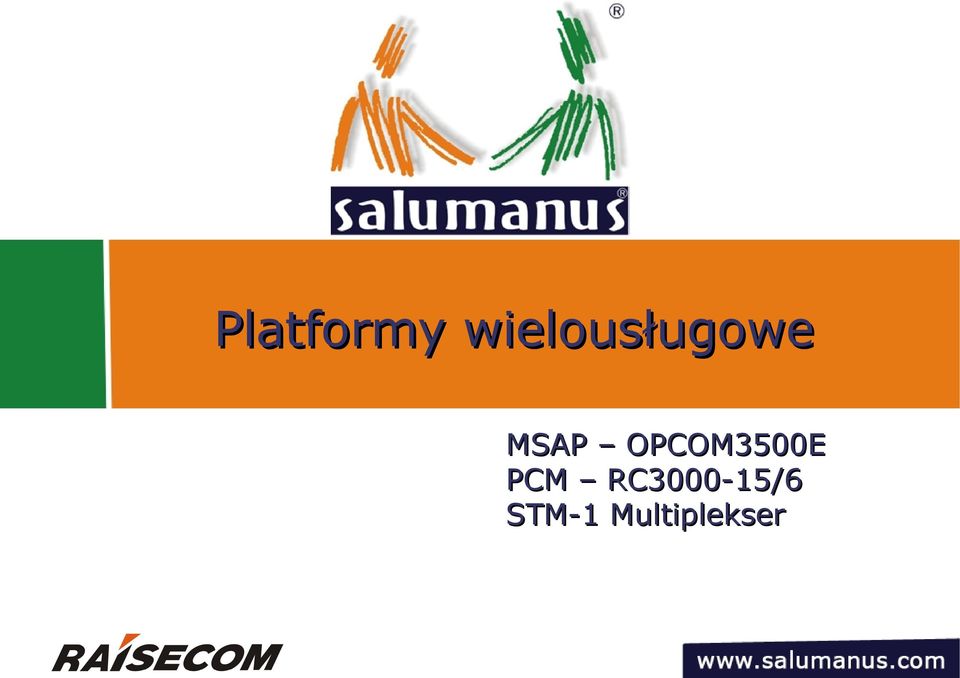

4 Platformy wielousługowe MSAP OPCOM3500E PCM RC /6 STM-1 Multiplekser

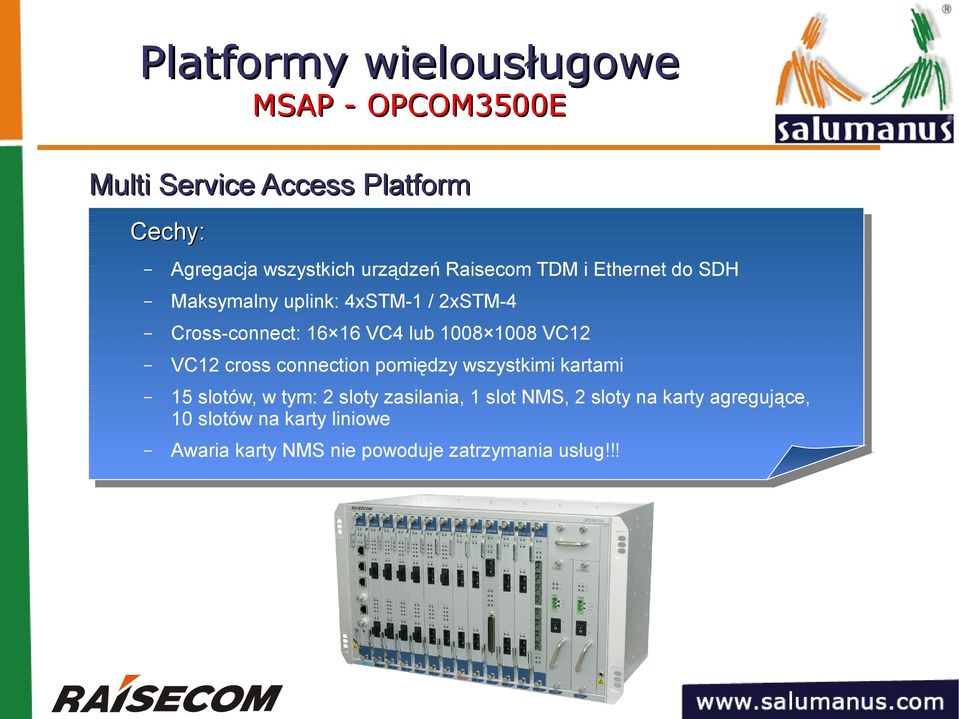

5 Platformy wielousługowe MSAP - OPCOM3500E Multi Service Access Platform Cechy: Agregacja wszystkich urządzeń Raisecom TDM i Ethernet do SDH Maksymalny uplink: 4xSTM-1 / 2xSTM-4 Cross-connect: VC4 lub VC12 VC12 cross connection pomiędzy wszystkimi kartami 15 slotów, w tym: 2 sloty zasilania, 1 slot NMS, 2 sloty na karty agregujące, 10 slotów na karty liniowe Awaria karty NMS nie powoduje zatrzymania usług!!!

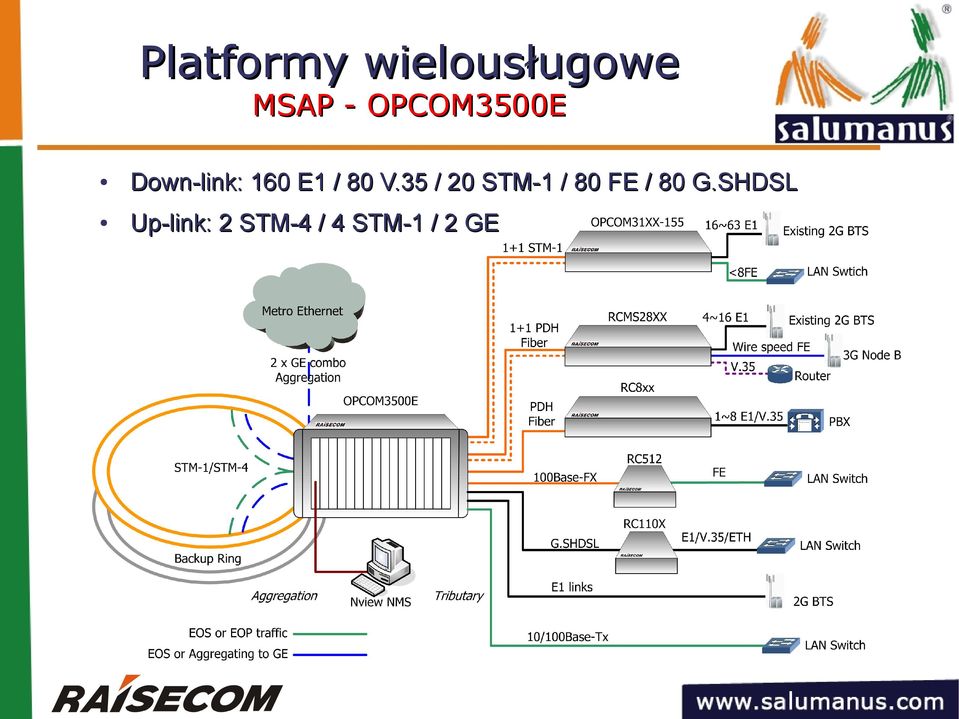

6 Platformy wielousługowe MSAP - OPCOM3500E Down-link: 160 E1 / 80 V.35 / 20 STM-1 / 80 FE / 80 G.SHDSL Up-link: 2 STM-4 / 4 STM-1 / 2 GE

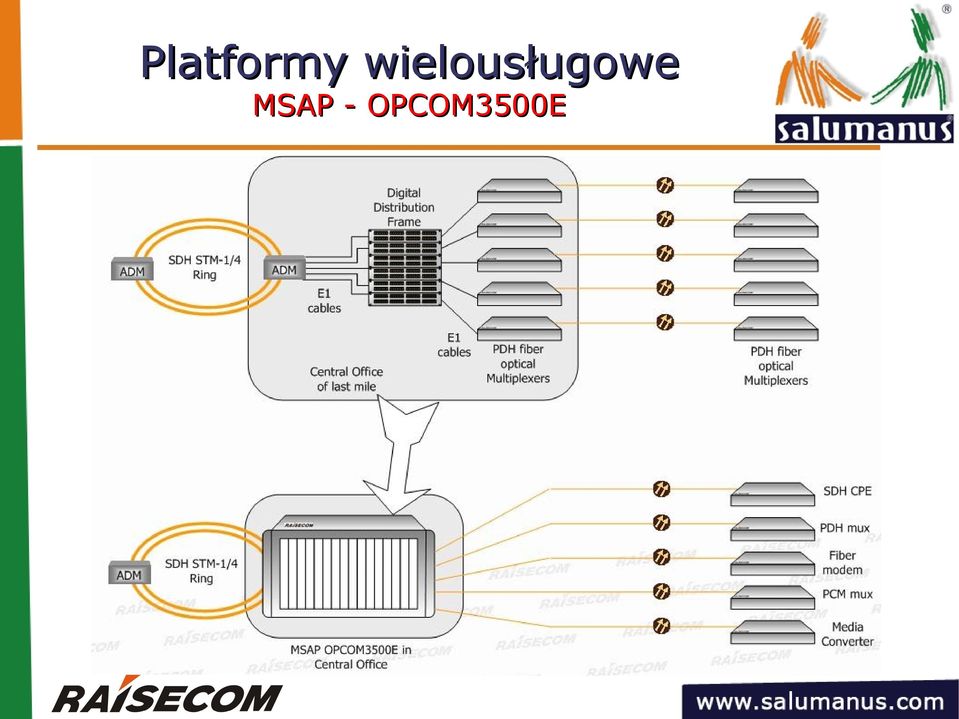

7 Platformy wielousługowe MSAP - OPCOM3500E

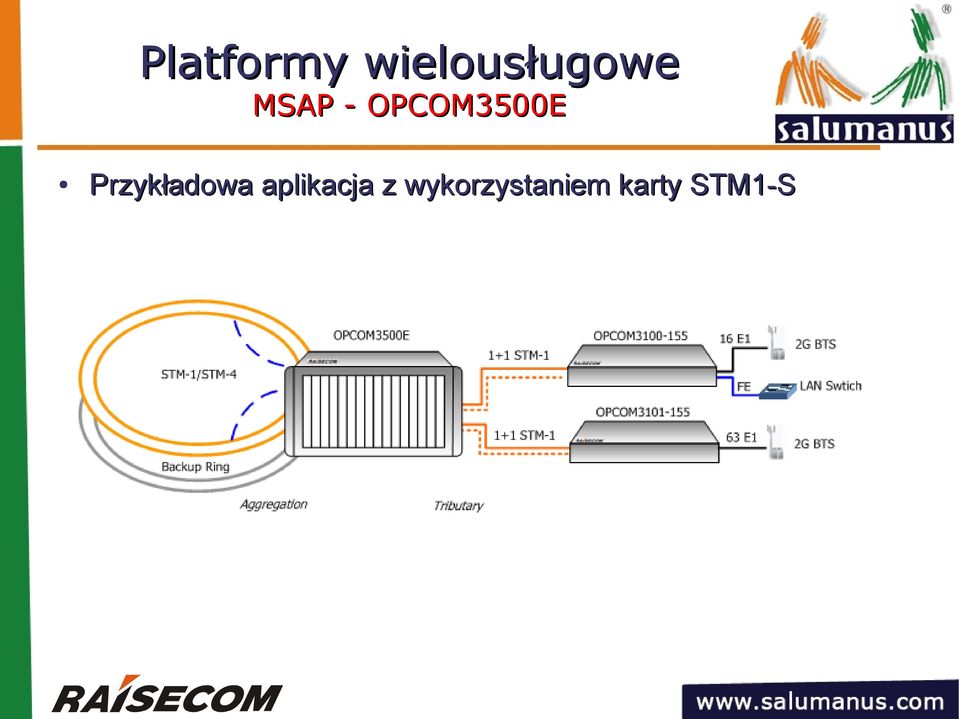

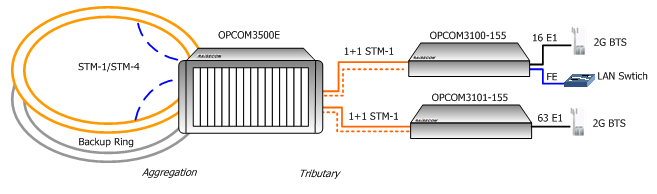

8 Platformy wielousługowe MSAP - OPCOM3500E Przykładowa aplikacja z wykorzystaniem karty STM1-S

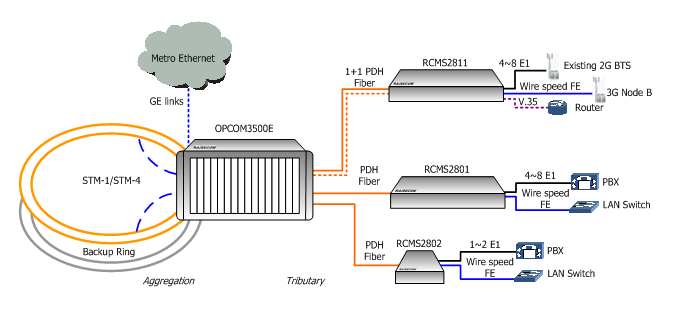

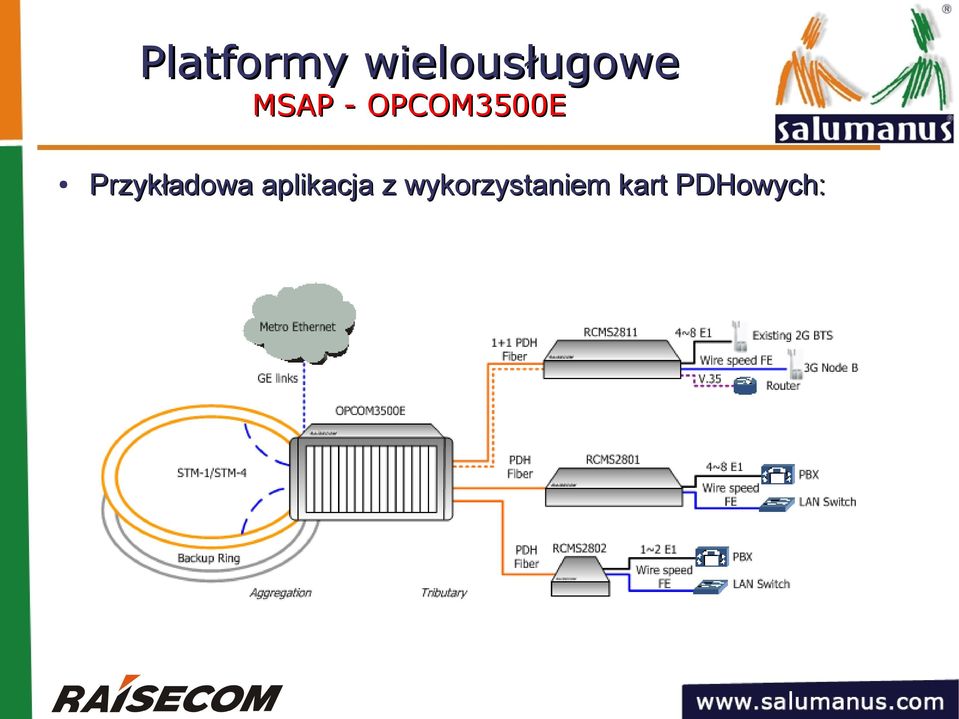

9 Platformy wielousługowe MSAP - OPCOM3500E Przykładowa aplikacja z wykorzystaniem kart PDHowych:

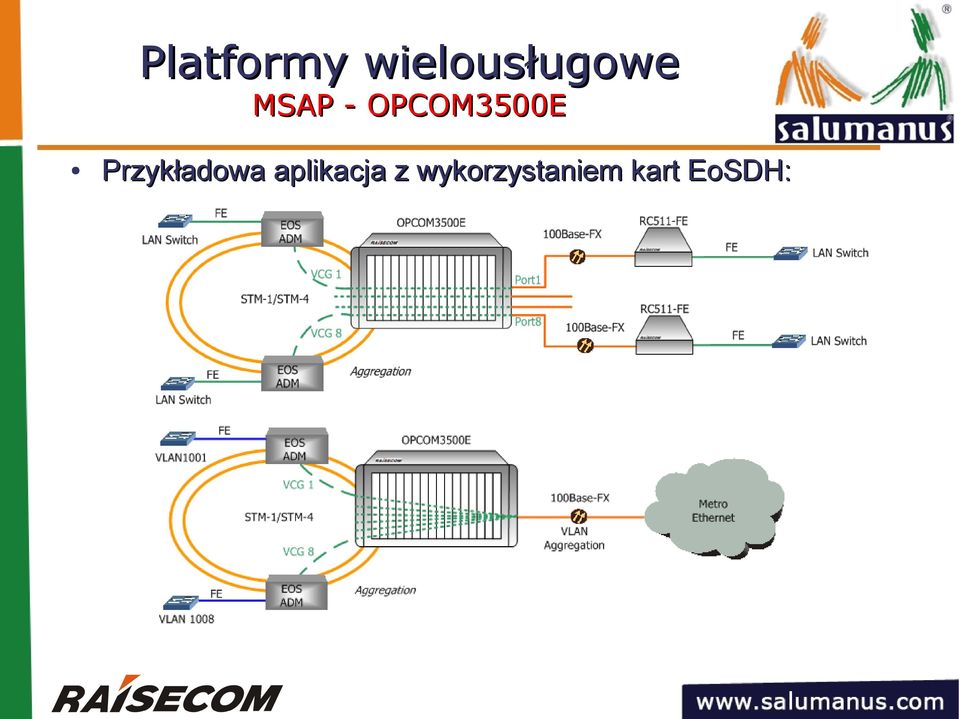

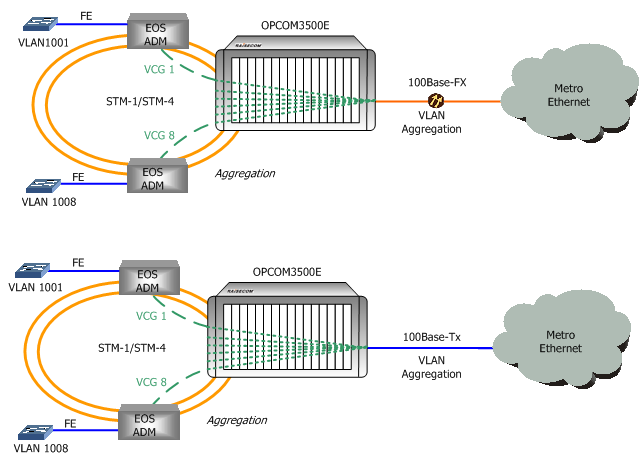

10 Platformy wielousługowe MSAP - OPCOM3500E Przykładowa aplikacja z wykorzystaniem kart EoSDH:

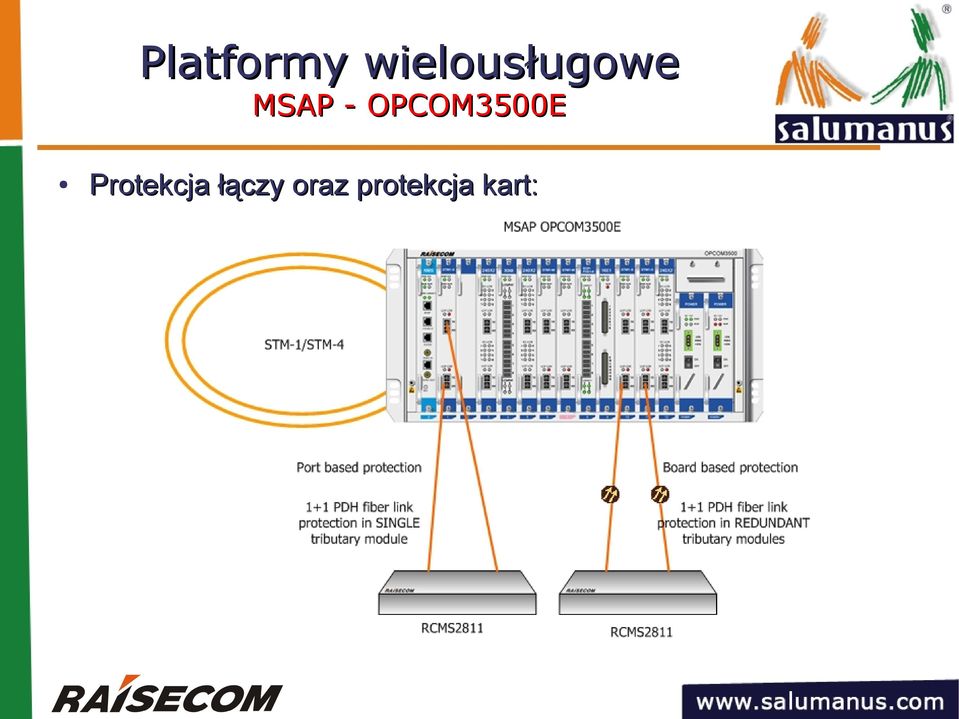

11 Platformy wielousługowe MSAP - OPCOM3500E Protekcja łączy oraz protekcja kart:

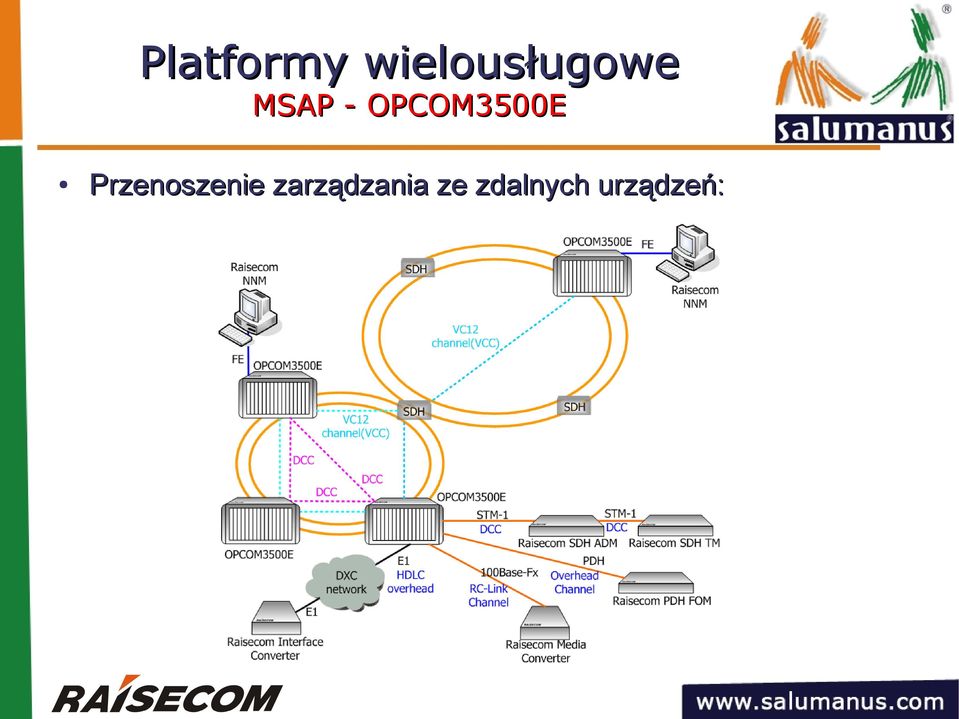

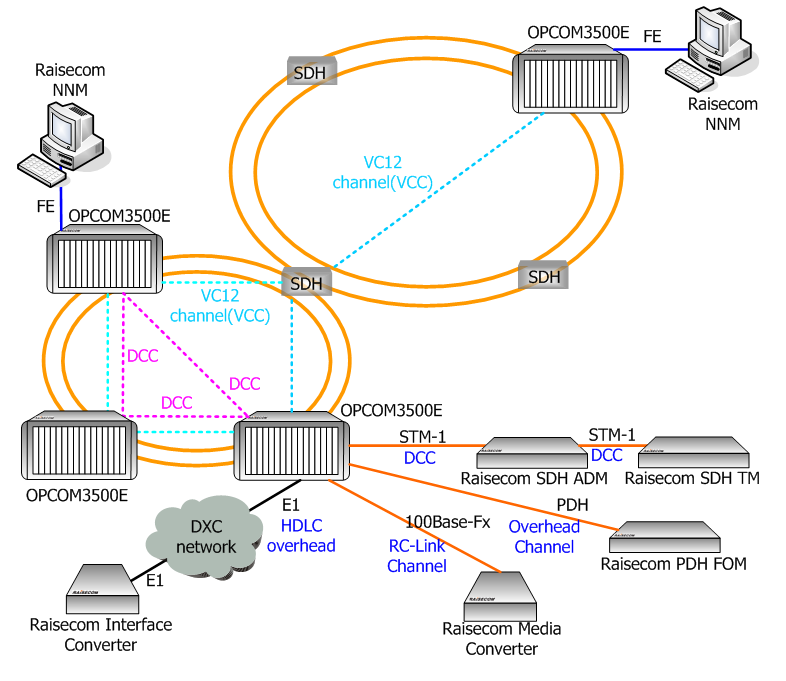

12 Platformy wielousługowe MSAP - OPCOM3500E Przenoszenie zarządzania ze zdalnych urządzeń:

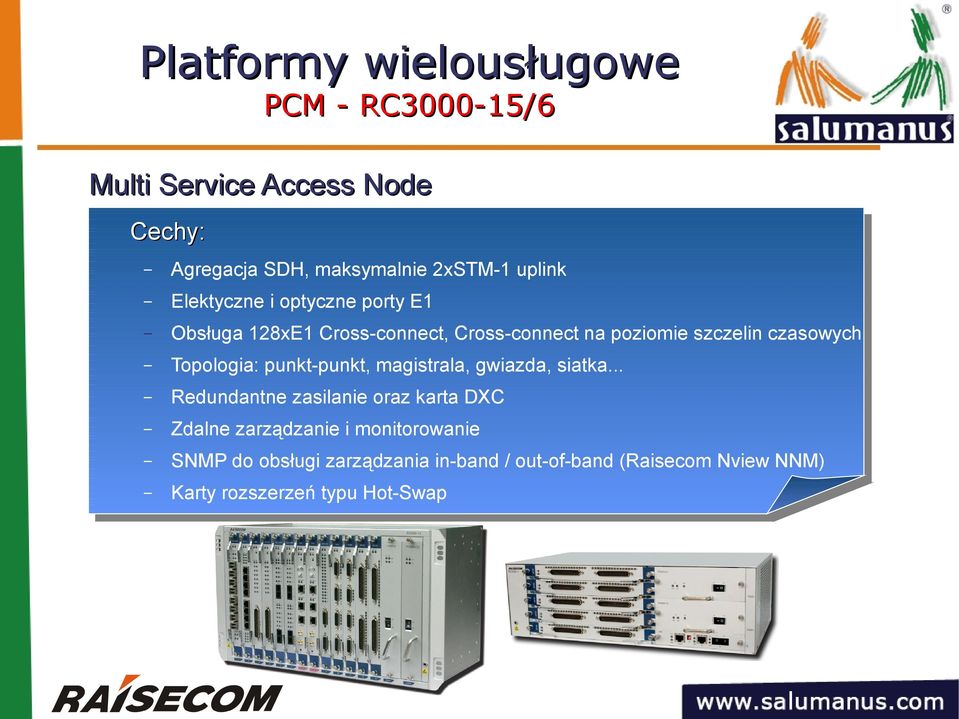

13 Platformy wielousługowe PCM - RC /6 Multi Service Access Node Cechy: Agregacja SDH, maksymalnie 2xSTM-1 uplink Elektyczne i optyczne porty E1 Obsługa 128xE1 Cross-connect, Cross-connect na poziomie szczelin czasowych Topologia: punkt-punkt, magistrala, gwiazda, siatka... Redundantne zasilanie oraz karta DXC Zdalne zarządzanie i monitorowanie SNMP do obsługi zarządzania in-band / out-of-band (Raisecom Nview NNM) Karty rozszerzeń typu Hot-Swap

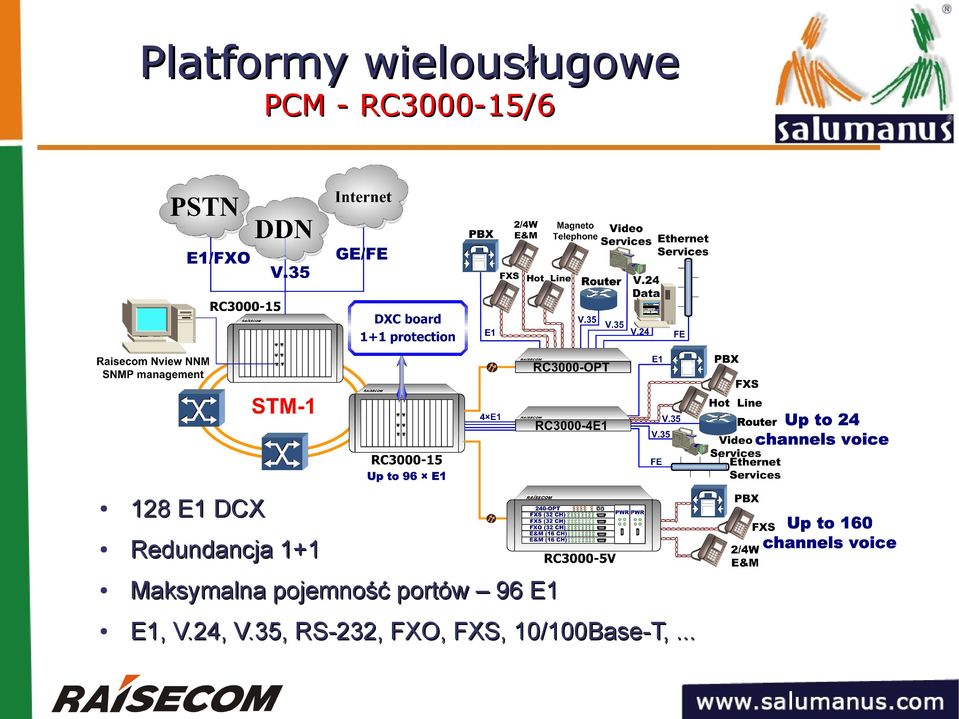

14 Platformy wielousługowe PCM - RC /6 128 E1 DCX Redundancja 1+1 Maksymalna pojemność portów 96 E1 E1, V.24, V.35, RS-232, FXO, FXS, 10/100Base-T,...

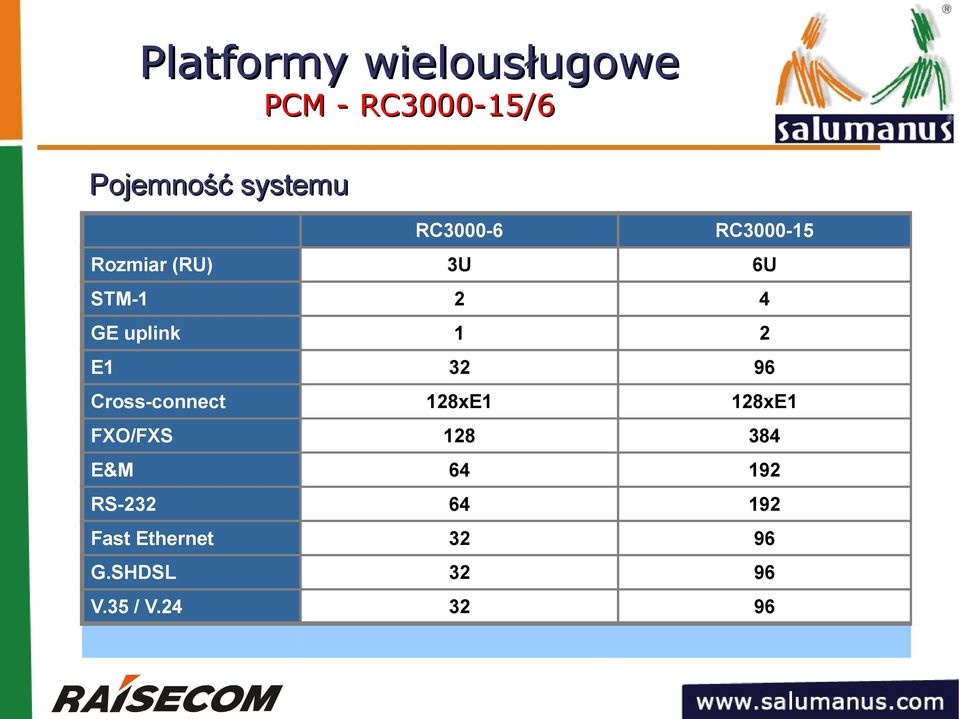

15 Platformy wielousługowe PCM - RC /6 Pojemność systemu RC RC U 6U STM GE uplink 1 2 E xE1 128xE1 FXO/FXS E&M RS Fast Ethernet G.SHDSL V.35 / V Rozmiar (RU) Cross-connect

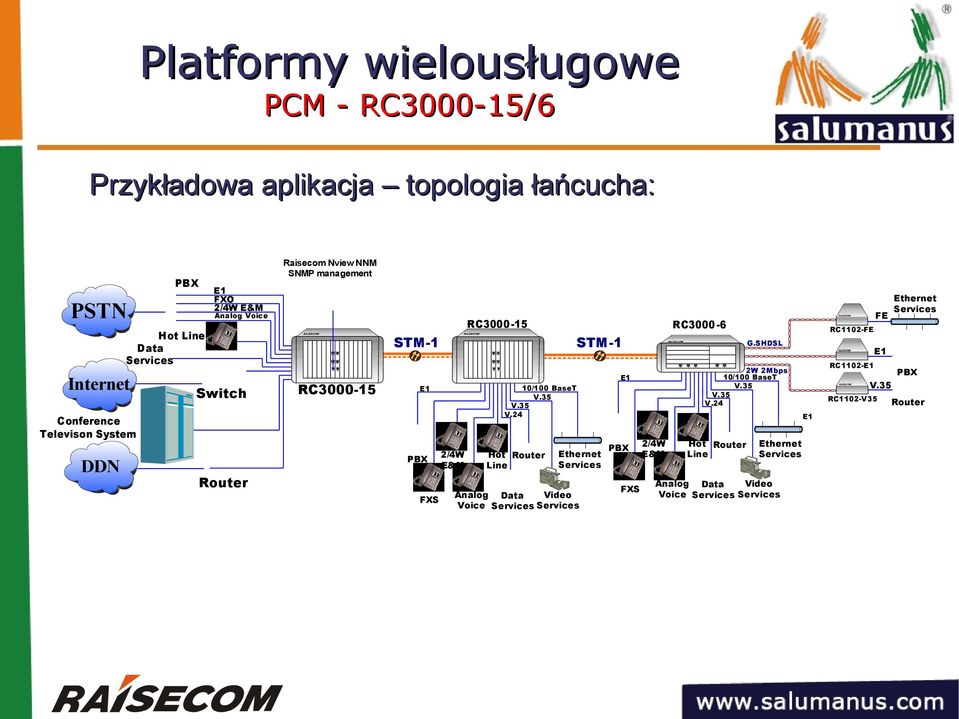

16 Platformy wielousługowe PCM - RC /6 Przykładowa aplikacja topologia łańcucha: PBX PSTN Raisecom Nview NNM SNMP management E1 FXO 2/4W E&M Analog Voice RC Hot Line Data Services Internet Switch STM-1 RC PBX Router FXS 2/4W E&M Hot Router Line Ethernet Services Analog Data Video Voice Services Services E1 RC1102-E1 2W 2Mbps 10/100 BaseT V.35 V.35 V.24 E1 FXS 2/4W E&M Hot Router Line Ethernet Services Analog Data Video Voice Services Services PBX V.35 RC1102-V35 E1 PBX Ethernet Services RC1102-FE G.SHDSL 10/100 BaseT V.35 V.35 V.24 Conference Televison System DDN RC STM-1 E1 FE Router

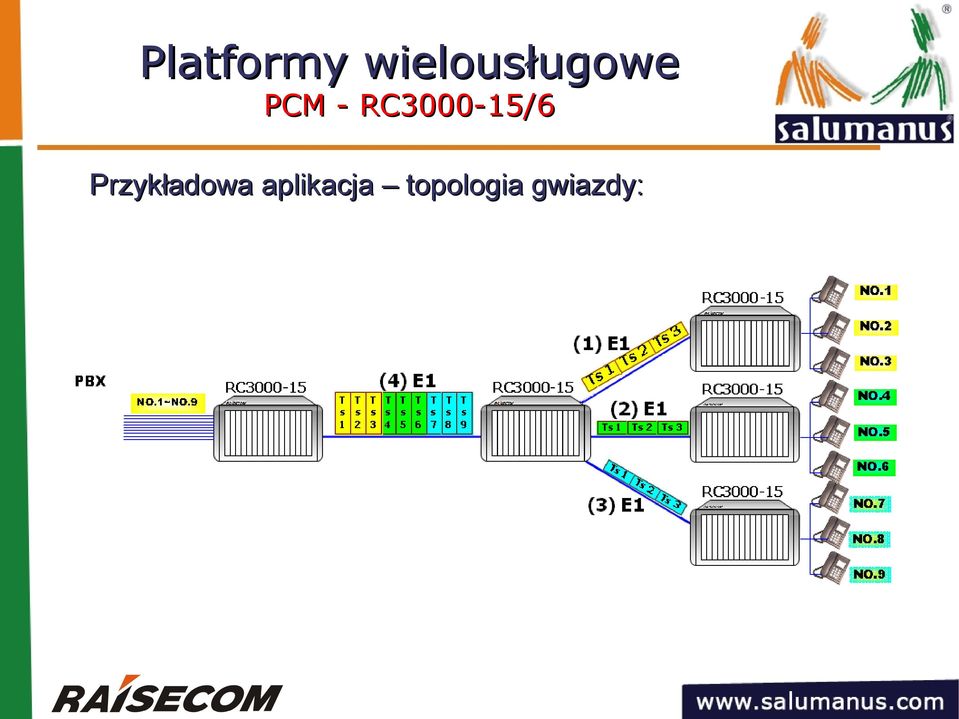

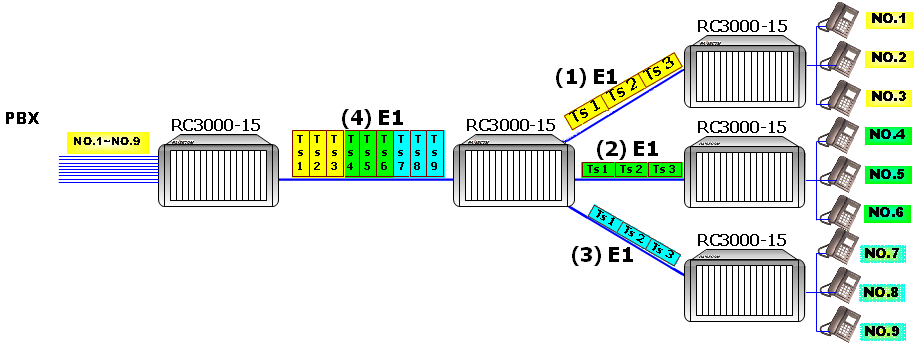

17 Platformy wielousługowe PCM - RC /6 Przykładowa aplikacja topologia gwiazdy:

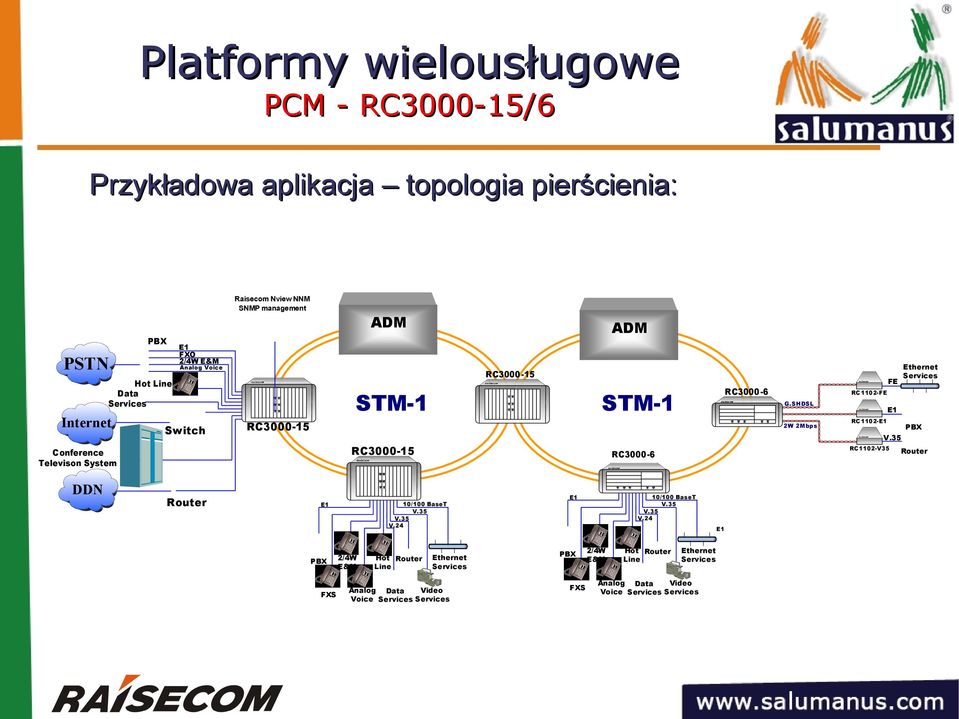

18 Platformy wielousługowe PCM - RC /6 Przykładowa aplikacja topologia pierścienia: Raisecom Nview NNM SNMP management PBX PSTN ADM E1 FXO 2/4W E&M Analog Voice RC Hot Line Data Services Internet Switch STM-1 RC 1102-FE G.SHDSL RC E1 RC 1102-E1 PBX V.35 RC Router RC STM-1 Ethernet Services FE 2W 2Mbps Conference Televison System DDN ADM 10/100 BaseT V.35 V.35 V.24 E1 PBX FXS 2/4W E&M Hot Router Line RC1102-V35 RC Ethernet Services Analog Data Video Voice Services Services 10/100 BaseT V.35 E1 V.35 V.24 E1 PBX FXS 2/4W E&M Hot Router Line Ethernet Services Analog Data Video Voice Services Services Router

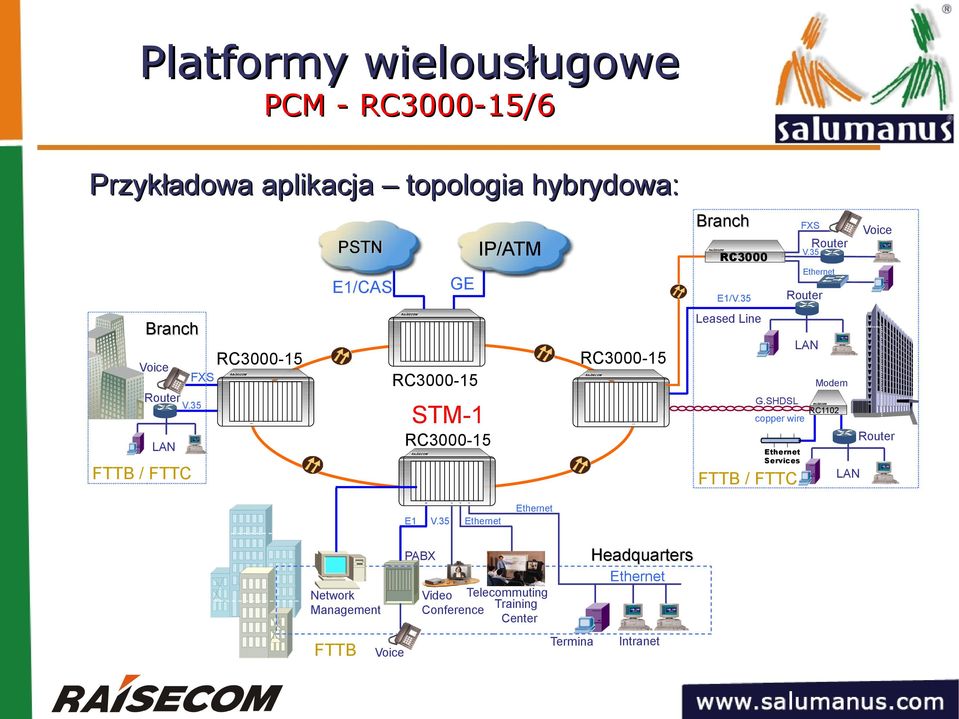

19 Platformy wielousługowe PCM - RC /6 Przykładowa aplikacja topologia hybrydowa: Branch PSTN IP/ATM GE E1/CAS ADSL Router Voice Router V.35 RC3000 Ethernet Router E1/V.35 Leased Line Branch Voice FXS RC RC FXS LANLAN RC V.35 Modem Router DLLG.SHDSL STM-1 copper wire Router RC LAN Ethernet Services FTTB / FTTC FTTB / FTTC Ethernet E1 PABX Network Management FTTB Voice V.35 RC1102 Ethernet PABX Headquarters LAN SW Ethernet Video Telecommuting Conference Training Center Termina LAN Intranet LANLAN

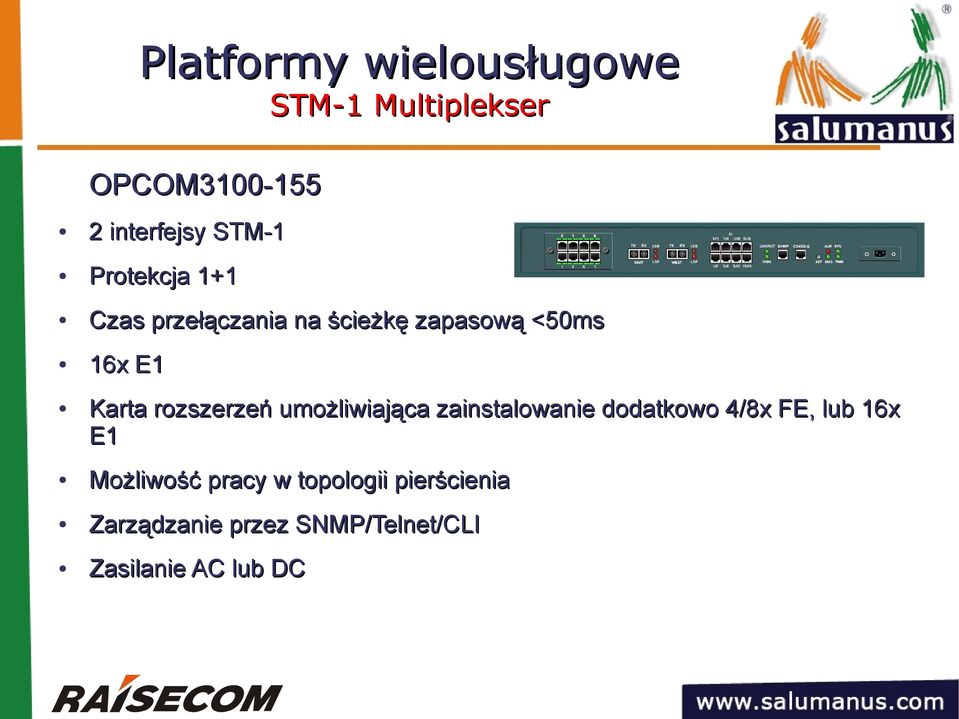

20 Platformy wielousługowe STM-1 Multiplekser OPCOM interfejsy STM-1 Protekcja 1+1 Czas przełączania na ścieżkę zapasową <50ms 16x E1 Karta rozszerzeń umożliwiająca zainstalowanie dodatkowo 4/8x FE, lub 16x E1 Możliwość pracy w topologii pierścienia Zarządzanie przez SNMP/Telnet/CLI Zasilanie AC lub DC

21 Platformy wielousługowe STM-1 Multiplekser OPCOM xE1 + 8xFE po STM-1

22 Platformy wielousługowe STM-1 Multiplekser OPCOM interfejsy STM-1 Protekcja 1+1 Czas przełączania na ścieżkę zapasową <50ms 63 interfejsy E1 Możliwość pracy w topologii pierścienia Zarządzanie przez SNMP/Telnet/CLI Redundantne zasilanie, AC lub DC

23 Platformy wielousługowe STM-1 Multiplekser OPCOM xE1 po STM-1

24 Platformy wielousługowe STM-1 Multiplekser OPCOM interfejsy STM-1 jako wolne sloty SFP 32x E1 oraz 8x FE Dwa porty combo Protekcja interfejsu optycznego 1+1 Protekcja Low Path 1+1 Karta ekspansji umożliwiająca zainstalowanie 2x STM-1, 2x GE lub 2xDS3/E3 Wsparcie Jumbo Frame Redundantne zasilanie, AC lub DC Zarządzanie przez SNMP/Telnet/CLI

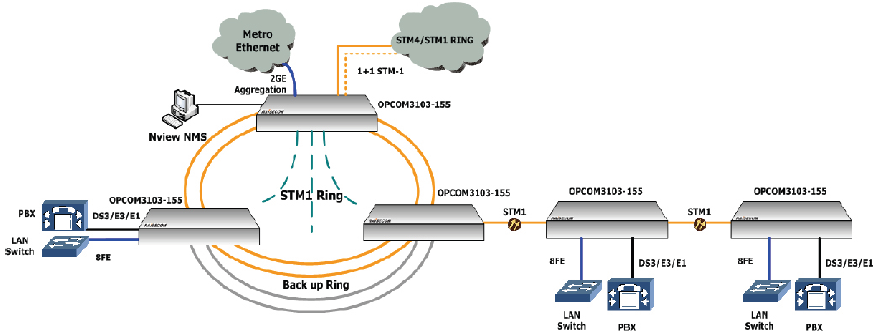

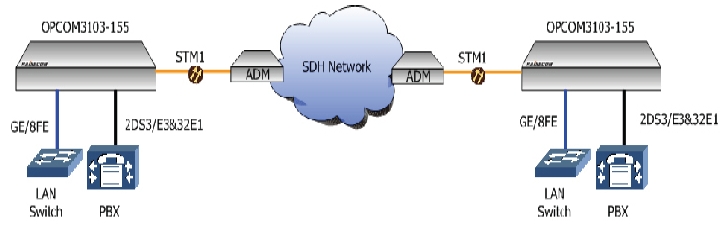

25 Platformy wielousługowe STM-1 Multiplekser Przykładowe aplikacje dla OPCOM :

26 Platformy wielousługowe STM-1 Multiplekser OPCOM interfejsy STM-1 Protekcja interfejsu optycznego 1+1 Protekcja Low Path 1+1 4x E1 oraz 4x FE Karta rozszerzeń umożliwiająca dodanie 2/4x E1, 2x V.35 lub 2x FE Zasilanie AC lub DC Zarządzanie przez SNMP/Telnet/CLI

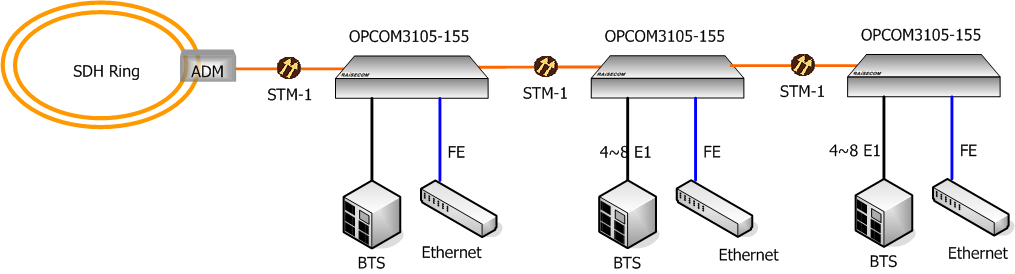

27 Platformy wielousługowe STM-1 Multiplekser Przykładowa aplikacja dla OPCOM :

28 Platformy wielousługowe STM-1 Multiplekser OPCOM3107: Dwie wersje urządzenia 8x E1 lub 16x E1 Dwa interfejsy STM-1 Protekcja interfejsu optycznego 1+1 Protekcja Low Path porty Fast Ethernet Redundantne zasilanie, AC lub DC Zarządzanie przez SNMP/Telnet/CLI

29 Platformy wielousługowe STM-1 Multiplekser Przykładowa aplikacja dla OPCOM3107:

30 Multipleksery PDH FOM RCMS28xx PDH RC83x

31 Multipleksery PDH FOM RCMS28xx RCMS FE RCMS FE RCMS GE RCMS FE-FV35 RCMS EFE RCMS FE RCMS FE RCMS FE RCMS GE RCMS FE-FV35 RCMS FE RCMS GE

32 Multipleksery PDH FOM RCMS28xx Przykładowa aplikacja (RCMS2801):

33 Multipleksery PDH FOM RCMS28xx Przykładowa aplikacja (RCMS2802):

34 Multipleksery PDH FOM RCMS28xx Przykładowa aplikacja (RCMS2811 & RCMS2812):

35 Multipleksery PDH PDH RC83x RC802-DS3/E3 RC L RC FV35 RC RC BL RC BL RC RC RC RC RC L RC FV35 RC E

36 Multipleksery PDH PDH RC83x Przykładowa aplikacja:

37 TDM over IP RC1201-E1/FE-SFP-BL RC1201-2E1/FE-BL-WP RC1201-4FE4E1/T1

38 TDM over IP RC1201-E1/FE-SFP-BL Usługi TDM w sieci IP/Ethernet/MPLS Internal clock, adaptive clock lub recover clock Konfigurowalny jitter buffer Wsparcie CESoPSN oraz SAToP

39 TDM over IP RC1201-2E1/FE-BL-WP RC1201-4FE4E1/T1 Usługi TDM w sieci IP/Ethernet/MPLS VLAN tagging, stacking oraz filtering Internal clock, adaptive clock, recover clock lub external clock TDMoIP, CESoPSN, SAToP oraz HDLCoPSN QoS dla ruchu TDMoIP - IEEE802.1p&Q oraz ToS/Diffserv

40 TDM over IP Przykładowa aplikacja:

41 Ethernet over... Anything EoPDH EoSDH EoCNA EoxDSL

42 Ethernet over PDH RC953E-GESTM1: Do 63 zdalnych lokalizacji Tryb pracy multipleksera inwersyjnego E1 w trybie Framed lub Unframed BERT Tryb pracy zegara jako Master lub Slave Storm control Agregacja łączy Ethernetowych Protekcja łącza optycznego 1+1

43 Ethernet over PDH RC953E-3FE16E1: Do 16 zdalnych lokalizacji Tryb pracy multipleksera inwersyjnego E1 w trybie Framed lub Unframed BERT Lokalna lub zdalna pętla Tryb pracy zegara jako Master lub Slave Storm control Agregacja łączy Ethernetowych Protekcja łącza optycznego 1+1

44 Ethernet over PDH Ethernet po 1/4/8 E1

45 Ethernet over PDH RC959E-GESTM1: 2 interfejsy STM-1 Protekcja Gigabitowe porty combo Do 16 zdalnych lokalizacji w trybie VLAN unaware, do 63 w trybie VLAN aware lub QinQ Agregacja łączy, port mirroring, rate limiting BERT, E1 loopback test, Ethernet loop detection Redundantne źródło zasilania Możliwość kaskadowania

46 Ethernet over PDH Ethernet po 16 E1 Ethernet po E3/DS3

47 Ethernet over PDH Ethernet po E1 punkty agregacyjne (do 96 E1)

48 Ethernet over SDH RC702-GESTM4: Możliwość wyboru styku STM-1 / STM-4 Protekcja MSP 1+1 Slot na Ethernetową kartę rozszerzeń LCAS dla konkatenacji VC4/VC3/VC12 Osiem grup VCG Limitowanie pasma na portach Cztery kolejki QoS Tablica MAC 8K MTU do 9600B

49 Ethernet over SDH RC702: 4 sloty na karty rozszerzeń Tryb pracy zegara Master lub Slave LCAS dla konkatenacji VC4/VC3/VC12 MTU 9600B Zarządzanie przez SNMP lub DCC Zasilanie AC lub DC

50 Ethernet over SDH Fast/Gigabit Ethernet po STM-1 Gigabit Ethernet po STM-4

51 Ethernet over SDH Ethernet po STM-4 punkt agregacyjny

52 Ethernet over Coax Stacja czołowa ISCOM4002: Do 253 jednostek EOC Dystans transmisji przekraczający 1000m Dwa porty Fast Ethernet Dwa Coax Port, jeden wejściowy dla CATV, oraz port wyjściowy Częstotliwość transmisji 7-30 Mhz Transparentna transmisja 802.1Q QoS do czterech kolejek Zużycie mocy <10 W Możliwość lokalnego oraz zdalnego zarządzania

53 Ethernet over Coax Stacja czołowa ISCOM4012: Do 253 jednostek EOC Dystans transmisji przekraczający 1000m Dwa porty Fast Ethernet Dwa Coax Port, jeden wejściowy dla CATV, oraz port wyjściowy Dodatkowy port uplinkowy do OLT w technologii EPON Częstotliwość transmisji 7-30 Mhz Transparentna transmisja 802.1Q QoS do czterech kolejek Możliwość lokalnego oraz zdalnego zarządzania

54 Ethernet over Coax Modem ISCOM4004H: Zasilanie 12V DC Dystans transmisji przekraczający 1000m Cztery porty Fast Ethernet Downlinkowy port TV Uplinkowy port F-type socket Zużycie mocy <7 W Częstotliwość transmisji 7-30 Mhz Transparentna transmisja 802.1Q QoS do czterech kolejek

55 Ethernet over Coax Przykład użycia technologii EoCNA: existing HFC network optical transimssion network district optical node hub front end front backbo CAT end ne ring Fiber V hub front end re-build bi-directional HFC district optical node hub front end backbo front ne ring coax distribution network CAT V Fiber end hub front end EPON ONU ISCOM OLT splitt er 3 exten ded fiber 4 optical node 5 user end device

56 Ethernet over xdsl ADSL/VDSL DELCOM2096: ADSL/ADSL2/ADSL2+/VDSL/VDSL2 Karta 24 kanały ADSL/ADSL2+ Karta 48 kanały POTS Karta 16 kanały VDSL/VDSL2 Karta 16 portów Fast Ethernet Dwa gigowe porty uplinkowe na karcie rozszerzeń Uplinkowa karta EPON'owa 4096 IEEE 802.1q VLAN, QinQ, VLAN stacking, VLAN rewriting, VLAN translation, VLAN trunk 512 grup multicastowych QoS do czterech kolejek

57 Ethernet over xdsl ADSL/VDSL DELCOM ADSL:

58 Ethernet over xdsl G.SHDSL Modem RC1202 Różnorodność dostępnych modeli Transmisja w zakresie 192~2048Kbps Transmisja po parze włókien Diagnostyka i monitoring wydajności RC1102-E1-BL RC1102-V35 RC1102-E1 RC1102-FE Możliwość zarządzania przez SNMP (z półki) RC1102-FE(B)

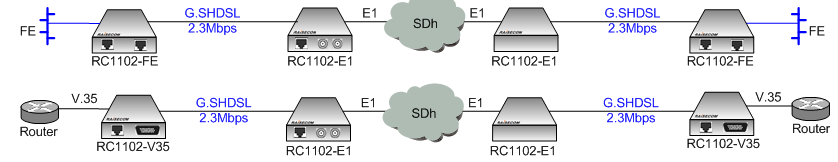

59 Ethernet over xdsl G.SHDSL Przykładowe aplikacje:

60 Ethernet over xdsl G.SHDSL.bis RC1202-FE Transmisja danych z szybkością 64~5696 Kbps (jedna para przewodów) RC1102-FE(B) Transmisja danych z szybkością 128~11392 Kbps (dwie pary przewodów) Funkcja BERT RC1102-FE(B) RC1101-FEV35E1 Od 64Kbps do 5.7Mbps po parze włókien Porty G.SHDSL, Fast Ethernet, E1, V.35 Alarm Port Zarządzanie przez SNMP oraz CLI RC1101-FEV35E1

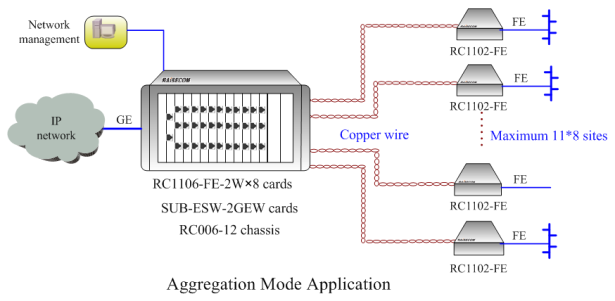

61 Ethernet over xdsl G.SHDSL.bis Przykładowe aplikacje:

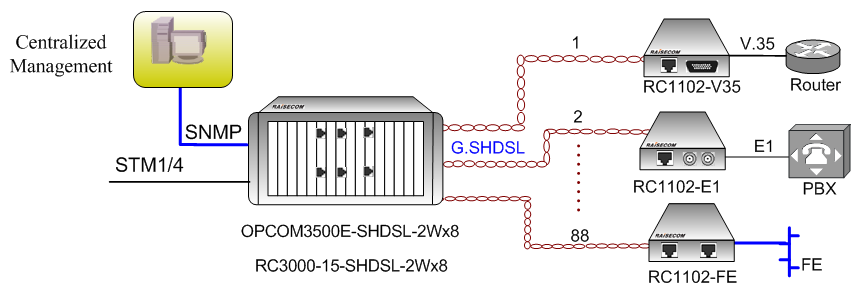

62 Ethernet over xdsl Przykładowa aplikacja z wykorzystaniem MSAP:

63 Przełączniki oraz EDD L2 ISCOM2000 L3 ISCOM3000 EDD RC551, ipn

64 Przełączniki warstwy 2 i 3

65 Przełączniki warstwy 2 i 3 Przełączniki serii ISCOM 2000 Cechy: 100M uplink IEEE802.1Q 4K active VLAN Port mirroring Rate limiting based on port Storm control of broadcast, multicast and DLF Port loop back detection STP/RSTP/MSTP IGMP snooping / MVR IEEE802.1X SSH (The Secure Shell) Ethernet Ring

66 Przełączniki warstwy 2 i 3 Przełączniki serii ISCOM 2100 Cechy: 1000M uplink IEEE802.1Q 4K active VLAN Port mirroring Rate limiting based on port Storm control of broadcast, multicast and DLF Port loop back detection STP/RSTP/MSTP IGMP snooping / MVR IEEE802.1X SSH (The Secure Shell) Ethernet Ring

67 Przełączniki warstwy 2 i 3 Przełączniki serii ISCOM MA Cechy: 1000M uplink IEEE802.1Q 4K active VLAN, QinQ Port mirroring Rate limiting based on port Storm control of broadcast, multicast and DLF Port loop back detection STP/RSTP/MSTP IGMP snooping / MVR IEEE802.1X SSH (The Secure Shell) Ethernet Ring

68 Przełączniki warstwy 2 i 3 Przełączniki serii ISCOM 2800 i 2900 Cechy: Layer 2~Layer 7 packet ACL IEEE802.1Q 4K active VLAN, QinQ 8 output queues, based on 802.1p standard Customized QoS Port mirroring Rate limiting based on port Storm control of broadcast, multicast and DLF Port loop back detection STP/RSTP/MSTP IGMP snooping / MVR IEEE802.1X SSH (The Secure Shell) Ethernet Ring

69 Przełączniki warstwy 2 i 3 Przełączniki serii ISCOM 3000 Cechy: Support RIP, OSPF, static routing Layer 2~Layer 7 packet ACL IEEE802.1Q 4K active VLAN, QinQ Port mirroring Rate limiting based on port Storm control of broadcast, multicast and DLF 8 output queues, based on 802.1p standard Customized QoS Port loop back detection STP/RSTP/MSTP IGMP snooping / MVR IEEE802.1X SSH (The Secure Shell) Ethernet Ring

70 Punkty demarkacyjne Punkty demarkacyjne IEEE802.3ah OAM Zarządzanie end-to-end oraz SLA VLAN stacking oraz QoS

71 Punkty demarkacyjne RC551-FE 1x10/100Base-T + 1x100Base-X SFP RC551-4FE 4x10/100Base-T + 1x100Base-X SFP RC551-GE 1x10/100/1000Base-T + 1x1000Base-X SFP RC551E-GE 1x10/100/1000Base-T + 1x1000Base-X SFP RC551E-4GE 4x10/100/1000Base-T 1x1000Base-X SFP / 1000Base-T SFP 1x100/1000Base-X SFP / 1000Base-T SFP / 10/100/100Base-T SFP

72 Punkty demarkacyjne RC551ES-4GE: 2 porty GE SFP downlink, 4 porty GE SFP uplink Gniazdo rozszerzeń dla karty TDM OAM, Extended OAM Wsparcie dla technologii MPLS STP/RSTP/MSTP Pełne wsparcie QoS 802.1Q, QinQ Zarządzanie przez SNMP, Telnet i konsolę

73 GEPON ISCOM5504 ISCOM5800

74 GEPON

75 GEPON FE ISCOM5101-FE ISCOM5101 ISCOM5104/ ISCOM5104-O ISCOM5108/ ISCOM5800PE ISCOM5800 FE+POTS ISCOM5204 FE+POTS+RF ISCOM5116 ISCOM5216 ISCOM5304D ISCOM5504 ISCOM5124 ISCOM5224 ISCOM5304 OLT ONU

76 GEPON Device type OLT ISCOM5100 family ONU Data service ISCOM5200 family ONU Data + VOIP ISCOM5300 family ONU Data + VOIP + CATV Device name Description ISCOM U standalone, L2 switching, 4PON+4GE combo ISCOM U chassis, L2 switching, maximum 48 PON ISCOM *10/100/1000M GE or 1*10/100M FE ISCOM FE ISCOM FE ISCOM FE ISCOM FE ISCOM FE+2POTS ISCOM FE+8POTS ISCOM FE+16POTS ISCOM FE+2POTS+1CATV ISCOM FE+4POTS+1CATV ISCOM FE+8POTS+1CATV

77 GEPON ISCOM5504 ISCOM5800 Standalone device 24Gbps backplane 0 slot Wire-speed services QoS, ACL, Multicast, etc. Split ratio 1:64 Chassis device 48 Gbps backplane 15 slot Wire-speed services QoS, ACL, Multicast, etc. Split ratio 1:64 Redundancy control board Mulit-service through services module,such as vocie.

78 GEPON FTTx przy pomocy urządzeń firmy Raisecom:

79 GEPON Przykładowa aplikacja - IPTV:

80 GEPON Przykładowa aplikacja - CATV:

81 GEPON Przykładowa aplikacja FTTx + xdsl:

82 Zarządzanie Raisecom NView NNM5 Platform

83 Platformy wielousługowe Raisecom Nview NNM5 Platform
