WRZUĆ E1 W SIEĆ! Marcin Bała

Transkrypt

1 WRZUĆ E1 W SIEĆ! Marcin Bała

2 poprawnie sformułowany problem zawiera w sobie rozwiązanie. /Terry Pratchett/

3 KILKA PYTAŃ Co dzieje się z ceną usługi E1?

4 KILKA PYTAŃ Co dzieje się z ceną usługi E1? Czy ilość nowo podłączanych usług E1 rośnie? źr. Siemens

5 KILKA PYTAŃ Co dzieje się z ceną usługi E1? Czy ilość nowo podłączanych usług E1 rośnie? Ile kosztuje utrzymanie infrastruktury SDH? Czynnik Wartość Koszt Wielkość kolokacji ~15U ~350zł/mc Pobór mocy ~500W ~100zł/mc Zajętość lambdy 1 ~500zł/mc Razem: ~950zł/mc

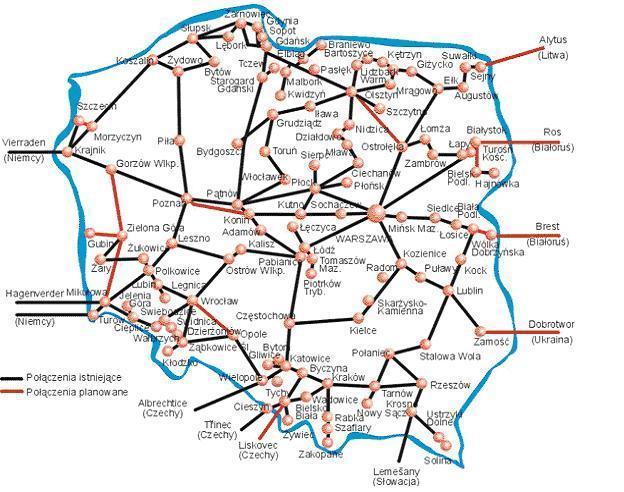

6 KILKA PYTAŃ Co dzieje się z ceną usługi E1? Czy ilość nowo podłączanych usług E1 rośnie? Ile kosztuje utrzymanie infrastruktury SDH? Czy sieć SDH musi tak wyglądać?

7 KILKA PYTAŃ Co dzieje się z ceną usługi E1? Czy ilość nowo podłączanych usług E1 rośnie? Ile kosztuje utrzymanie infrastruktury SDH? Czy sieć SDH musi tak wyglądać? Jak podłączamy klienta, który chce usługę E1? Para urządzeń PDH ~3000zł/mc

8 PYTAŃ CIĄG DALSZY Jakie dziś usługi przeważają?

9 PYTAŃ CIĄG DALSZY Jakie dziś usługi przeważają? Jakie sieci budujemy i utrzymujemy?

10 PYTAŃ CIĄG DALSZY Jakie dziś usługi przeważają? Jakie sieci budujemy i utrzymujemy? Jaka jest jakość sieci IP/MPLS?

11 PYTAŃ CIĄG DALSZY Jakie dziś usługi przeważają? Jakie sieci budujemy i utrzymujemy? Jaka jest jakość sieci IP/MPLS? Jak realizujemy usługi w ostatniej mili?

12 PYTAŃ CIĄG DALSZY Jakie dziś usługi przeważają? Jakie sieci budujemy i utrzymujemy? Jaka jest jakość sieci IP/MPLS? Jak realizujemy usługi w ostatniej mili? Czego wymagają od operatorów klienci?

13 PODSUMOWANIE PIERWSZE Coraz mniej tańszych usług E1 Stałe koszty utrzymania rozproszonej struktury SDH Zdecydowanie przeważają usługi transmisji danych, L2VPN, L3VPN, INTERNET, itp. Klienci wymagają wysokiego SLA

14 WYZWANIA Coraz mniej tańszych usług E1 Stałe koszty utrzymania rozproszonej struktury SDH Zdecydowanie przeważają usługi transmisji danych, L2VPN, L3VPN, INTERNET, itp. Klienci wymagają wysokiego SLA

15 WYZWANIA Coraz mniej tańszych usług E1 Zmniejszyć koszty utrzymania sieci SDH Stałe koszty utrzymania rozproszonej struktury SDH Zdecydowanie przeważają usługi transmisji danych, VPN, INTERNET, itp. Klienci wymagają wysokiego SLA

16 WYZWANIA Coraz mniej tańszych usług E1 Zmniejszyć koszty utrzymania sieci SDH Stałe koszty utrzymania rozproszonej struktury SDH Zdecydowanie przeważają usługi transmisji danych, VPN, INTERNET, itp. Wykorzystać sieć IP/MPLS do transportu E1 Klienci wymagają wysokiego SLA

17 A GDYBY Można było wyłączyć 50 węzłów SDH? Oszczędzimy ~ zł w ciągu roku

18 A GDYBY Można było wyłączyć 50 węzłów SDH? Oszczędzimy ~ zł w ciągu roku Zamiast modemów PDH, wykorzystać CPE z CE2.0 i portami E1? Oszczędzimy ~800zł na każdym kliencie

19 A GDYBY Zbudować 5 węzłów agregacji E1 z sieci IP/MPLS Inwestycja ~ zł

20 A GDYBY Zbudować 5 węzłów agregacji E1 z sieci IP/MPLS Inwestycja ~ zł Podłączyć do tej sieci 500 klientów (zamiast modemów PDH) 250 nowych: Oszczędzimy ~ zł 250 przepniemy: Inwestycja ~ zł

21 PODSUMOWANIE DRUGIE Opis Oszczędność z tytułu wyłączenia 50 węzłów SDH (pierwszy rok) Wymiana modemów PDH na urządzenie CPE z E1 250 klientów Zainstalowanie kompaktowego CPE z E1 250 klientów Inwestycja w 5 węzłów agregacji usług E1 Bilans Oszczędność z tytułu wyłączenia 50 węzłów SDH (drugi rok) Bilans Rachunek zł zł zł zł zł zł zł

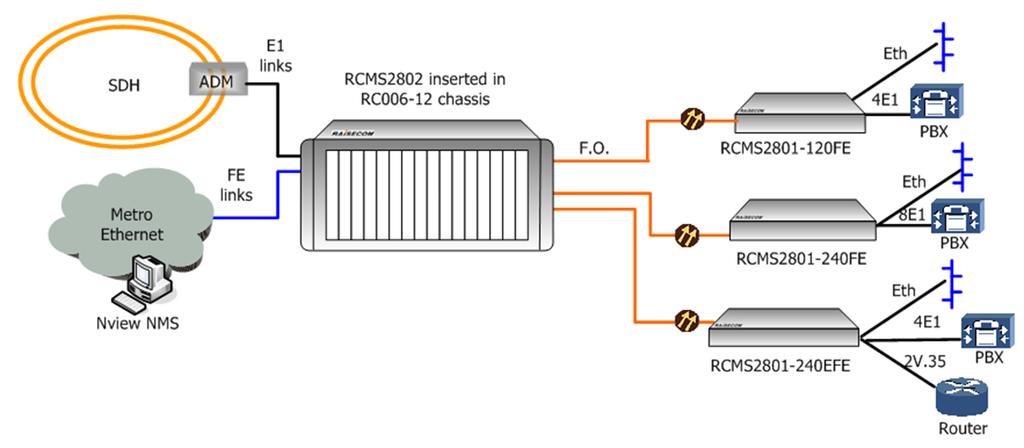

22 DO RZECZY L2/CE2.0/IP/MPLS itn 8600 RAX711-L itn 201-2XG STM-1/4 1GE / 10GE CES PWE3 E1 Emulation 1GE / 10GE 1GE N x E1 N x E1 SDH IP

23 DO RZECZY Redundant Power Supply 2U Redundant Controller Intelligent Fan 6x Service Slots NXU PX2 PG8 PE16 PS4 TAU Main Control Card: itn8800-nxu Switch Capacity:120Gbps, Console and SNMP 10GE tributary card with 2x 10GE XFP interface GE tributary card with 8x GE SFP interface E1 CES sub card to access 16 E1 service simulate to packet service 4x STM-1or 1x STM-4 CES sub card, up to 252 PW tunnels itn8000-tau: IEEE1588v2 Clock 23

24 DO RZECZY Main Control Card. Switch Capacity:56G 2XG:UPLINK:2*10G XFP, DOWNLINK:6*1G SFP/12*1G(TSFP) 4GF:UPLINK:4*1G SFP, DOWNLINK:6*1G SFP/12*1G(TSFP) Sub card: itn200-sub-4ge/itn200-sub-4gf/itn200-sub-2xg Sub card: itn200-sub-tsu/itn200-sub-tsu-bl, synce(g.8262),1588 Sub card: itn200-pwe3-8e1t1-bl

25 DO RZECZY Highlight: MEF2.0 Compliance OAM / APS Ethernet: IEEE802.3ah/IEEE802.1ag/Y.1731/G.8031/G.8032/LACP/PortBackup CES: SAToP(RFC4553), CESoPSN (RFC5086) Measurement: Y.1564(Ethernet/MPLS)(Generator/Reflector) L2-L3 Loopback L2-L3 SLA QoS: HCAR, Rate-limit, Ingress ACL, WRR/WRR+SP, Management: B/C, B/S, NView, Intelligent Service Probe Solution(E2E + rcsam + Portal) RAX711-L-4GC RAX711-L-4GC4E1-BL- S UPLINK: 2*1G SFP, DOWNLINK: 4*1G COMBO UPLINK: 2*1G SFP, DOWNLINK: 4*1G COMBO, 4*E1(RJ45), 1*CLK (2MHz)

26 CO ZYSKUJĘ? Urządzenie CPE z IP/MPLS, SLA i usługami E1 (All in One) Koszt agregacji już poniżej 5zł za usługę E1 Utrzymuję tylko jedną sieć!

27 CZY MOŻNA INACZEJ? do 16x E1 do 14x 1GE downlink do 2x 10GE downlink 10Gbps 10Gbps do 16x E1 do 14x 1GE downlink do 2x 10GE downlink

28 Chcesz zarabiać więcej na usługach E1? zł / 500klientów 1.180zł / 24miesięcy +49zł/mc
