1 P R A C O W N I A A R C H I T E K T O N I C Z N A Z B I G N I E W M I K E P r o j e k t o w a n i e N a d z ó r D o r a d z t w o Szczecin, ul. Madalińskiego 8 tel/fax NIP Regon ZESZYT 3 WEWNĘTRZNE INSTALACJE SANITARNE PROJEKT BUDOWLANY REMONT II PIĘTRA CZ. 1-G BUDYNKU GŁÓWNEGO DLA POTRZEB KLINIKI CHIRURGII OGÓLNEJ I ONKOLOGICZNEJ Nazwa obiektu: SAMODZIELNY PUBLICZNY SZPITAL KLINICZNY NR1 im. prof. Tadeusza Sokołowskiego Adres obiektu: Inwestor: adres: Szczecin ul. Unii Lubelskiej 1 woj. zachodniopomorskie SAMODZIELNY PUBLICZNY SZPITAL KLINICZNY NR Szczecin, ul. Unii Lubelskiej 1, woj. zachodniopomorskie Zespół projektowy: Branża: Projektował: Sprawdził: Instalacje sanitarne mgr inż. Krzysztof Imbra Nr upr. 71/Sz/2002 w spec. instalacji sanitarnych mgr inż. Grzegorz Kecman Nr upr. 77/Sz/2002 w spec. instalacji sanitarnych Data Podpis Data Podpis Data opracowania: Maj 2007 Egz. Nr

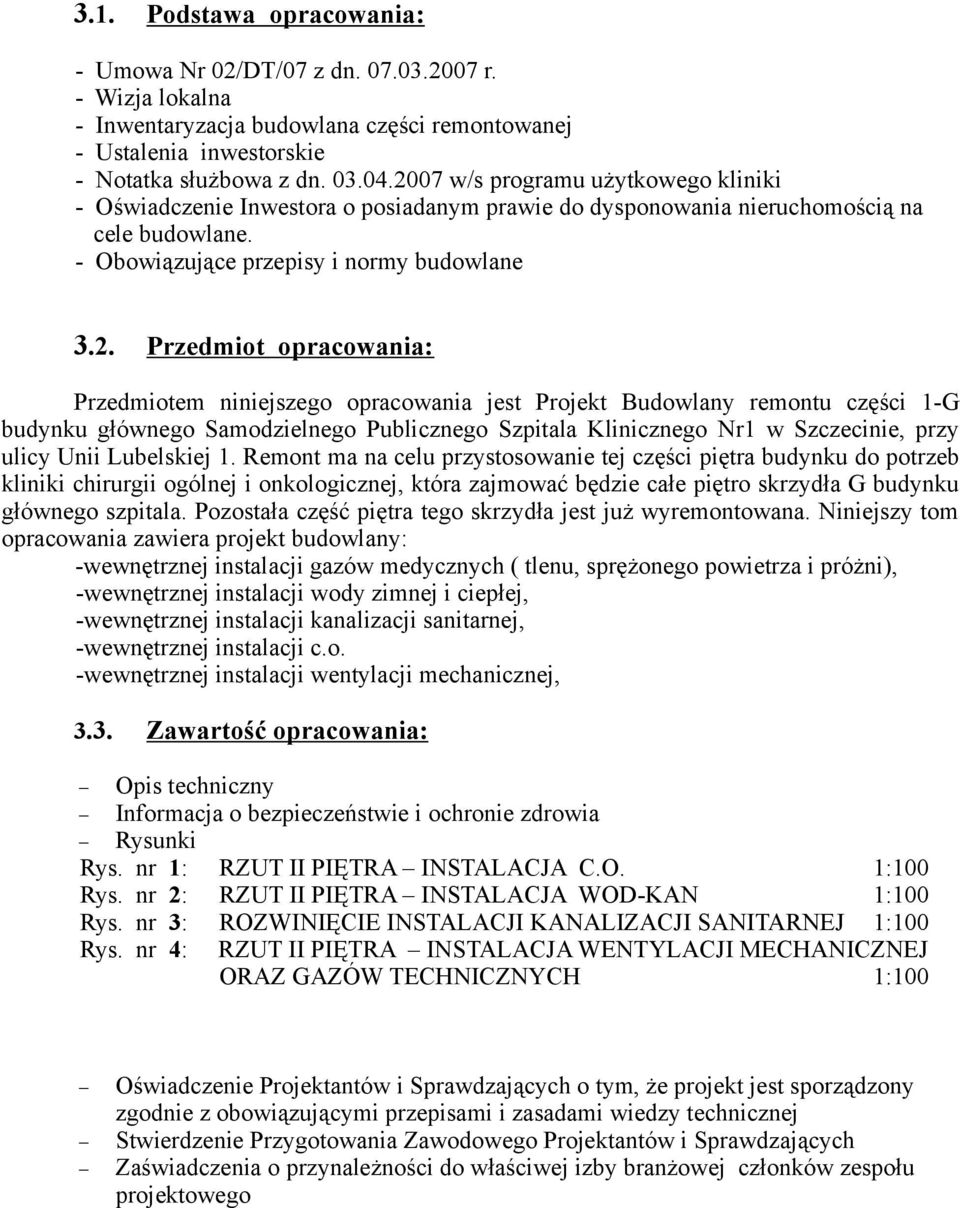

2 3.1. Podstawa opracowania: - Umowa Nr 02/DT/07 z dn r. - Wizja lokalna - Inwentaryzacja budowlana części remontowanej - Ustalenia inwestorskie - Notatka służbowa z dn w/s programu użytkowego kliniki - Oświadczenie Inwestora o posiadanym prawie do dysponowania nieruchomością na cele budowlane. - Obowiązujące przepisy i normy budowlane 3.2. Przedmiot opracowania: Przedmiotem niniejszego opracowania jest Projekt Budowlany remontu części 1-G budynku głównego Samodzielnego Publicznego Szpitala Klinicznego Nr1 w Szczecinie, przy ulicy Unii Lubelskiej 1. Remont ma na celu przystosowanie tej części piętra budynku do potrzeb kliniki chirurgii ogólnej i onkologicznej, która zajmować będzie całe piętro skrzydła G budynku głównego szpitala. Pozostała część piętra tego skrzydła jest już wyremontowana. Niniejszy tom opracowania zawiera projekt budowlany: -wewnętrznej instalacji gazów medycznych ( tlenu, sprężonego powietrza i próżni), -wewnętrznej instalacji wody zimnej i ciepłej, -wewnętrznej instalacji kanalizacji sanitarnej, -wewnętrznej instalacji c.o. -wewnętrznej instalacji wentylacji mechanicznej, 3.3. Zawartość opracowania: Opis techniczny Informacja o bezpieczeństwie i ochronie zdrowia Rysunki Rys. nr 1: RZUT II PIĘTRA INSTALACJA C.O. 1:100 Rys. nr 2: RZUT II PIĘTRA INSTALACJA WOD-KAN 1:100 Rys. nr 3: ROZWINIĘCIE INSTALACJI KANALIZACJI SANITARNEJ 1:100 Rys. nr 4: RZUT II PIĘTRA INSTALACJA WENTYLACJI MECHANICZNEJ ORAZ GAZÓW TECHNICZNYCH 1:100 Oświadczenie Projektantów i Sprawdzających o tym, że projekt jest sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej Stwierdzenie Przygotowania Zawodowego Projektantów i Sprawdzających Zaświadczenia o przynależności do właściwej izby branżowej członków zespołu projektowego

3 Opis techniczny 1. Wewnętrzna instalacja gazów medycznych 1.1. Wymagania prawne. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 poz. 690). Rozp.Min.Zdrowia z dn w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Opis wewnętrznej instalacji gazów medycznych. Rozwiązanie projektowe Przewiduje się wykorzystać istniejące instalacje tlenu, sprężonego powietrza i próżni rozprowadzone na korytarzu remontowanego oddziału. Rurociąg podtlenku azotu należy zaslepić. W izolatce instalować punkty poboru gazów medycznych, do których należy doprowadzić instalacje: tlenu, próżni, sprężonego powietrza. Tlen Na modernizowanej kondygnacji tlen gazowy dostarczany będzie do sal łóżkowych. Włączenie do istniejącej instalacji w miejscu istniejących odejść do sal łóżkowych oraz w korytarzu w miejscu jak na rysunku. Rozprowadzenie tlenu po ścianach korytarza pod stropem nad drzwiami w tynku. Odcinki poziome instalacji tlenowej należy układać ze spadkiem przewodu min. 4 w kierunku przepływu tlenu. Jako punkty poboru zastosowano zestawy przyłóżkowe produkcji FAMOR S.A. W Bydgoszczy. Instalacja próżni Na modernizowanej kondygnacji próżnia dostarczana będzie do sal łóżkowych. Włączenie do istniejącej instalacji w miejscu istniejących odejść do sal łóżkowych oraz w korytarzu w miejscu jak na rysunku. Rozprowadzenie próżni analogicznie do instalacji tlenowej po ścianach korytarza pod stropem nad drzwiami w tynku. Odcinki poziome instalacji próżni należy układać ze spadkiem przewodu min. 2 w kierunku przeciwnym niż instalacja tlenu. Jako punkty poboru zastosowano zestawy przyłóżkowe produkcji FAMOR S.A. W Bydgoszczy. Instalacja sprężonego powietrza Na modernizowanej kondygnacji sprężone powietrze dostarczane będzie do izolatki 2-łóżkowej. Włączenie do istniejącej instalacji w korytarzu. Miejsce włączenia pokazano na rysunku. Rozprowadzenie sprężonego powietrza analogicznie do instalacji tlenowej po ścianach korytarza pod stropem nad drzwiami w tynku. Odcinki poziome instalacji sprężonego powietrza należy układać ze spadkiem przewodu min. 4 w kierunku przepływu gazu. Jako punkty poboru zastosowano zestawy przyłóżkowe produkcji FAMOR S.A. W Bydgoszczy Przewody. Instalację zaprojektowano z rur miedzianych w gatunku M2R wg PN-77/H Połączenie przewodów lutem twardym. Przejście rurociągów przez przegrody budowlane w tulejach ochronnych z PCV Próba szczelności. Po zmontowaniu instalacji należy poddać ją próbie ciśnieniowej, w obecności osób kompetentnych. Po napełnieniu instalacji sprężonym powietrzem, ustaleniu się temperatury i uzyskaniu odpowiedniego ciśnienia należy butle odłączyć i zapisać w protokóle godzinę, ciśnienie w instalacji i temperaturę otoczenia. Ciśnienie próbne dla instalacji tlenu i sprężonego powietrza = 1.0 Mpa a dla próżni = 0.1 Mpa. Instalację można uznać za szczelną jeżeli po 24 godzinach manometry nie wykażą spadku ciśnienia poza ewentualną odchyłkę wynikającą z różnicy temperatur. Przekazując instalację użytkownikowi należy pozostawić ją pod cisnieniem roboczym.

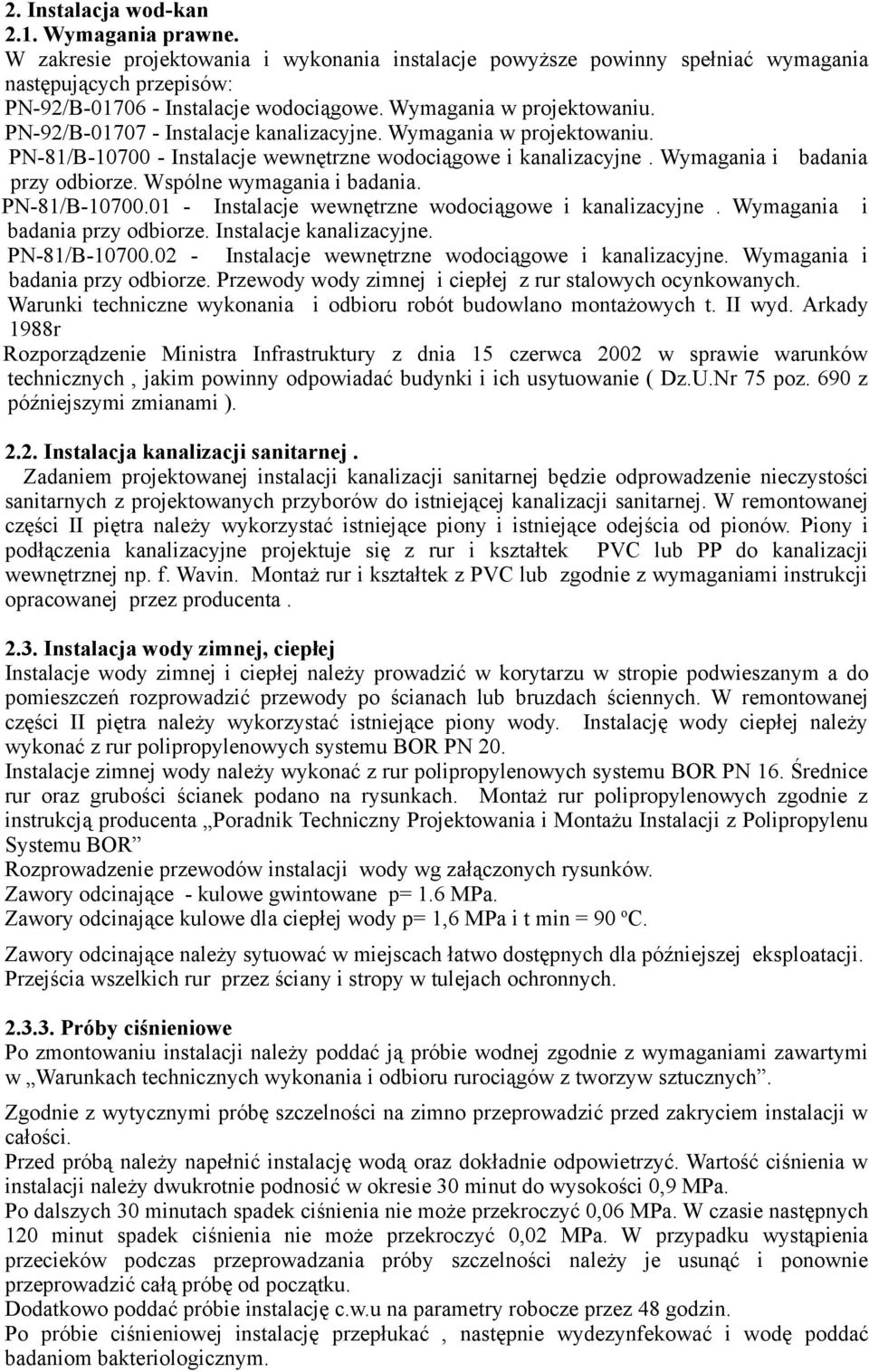

4 2. Instalacja wod-kan 2.1. Wymagania prawne. W zakresie projektowania i wykonania instalacje powyższe powinny spełniać wymagania następujących przepisów: PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Instalacje kanalizacyjne. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. Warunki techniczne wykonania i odbioru robót budowlano montażowych t. II wyd. Arkady 1988r Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 poz. 690 z późniejszymi zmianami ) Instalacja kanalizacji sanitarnej. Zadaniem projektowanej instalacji kanalizacji sanitarnej będzie odprowadzenie nieczystości sanitarnych z projektowanych przyborów do istniejącej kanalizacji sanitarnej. W remontowanej części II piętra należy wykorzystać istniejące piony i istniejące odejścia od pionów. Piony i podłączenia kanalizacyjne projektuje się z rur i kształtek PVC lub PP do kanalizacji wewnętrznej np. f. Wavin. Montaż rur i kształtek z PVC lub zgodnie z wymaganiami instrukcji opracowanej przez producenta Instalacja wody zimnej, ciepłej Instalacje wody zimnej i ciepłej należy prowadzić w korytarzu w stropie podwieszanym a do pomieszczeń rozprowadzić przewody po ścianach lub bruzdach ściennych. W remontowanej części II piętra należy wykorzystać istniejące piony wody. Instalację wody ciepłej należy wykonać z rur polipropylenowych systemu BOR PN 20. Instalacje zimnej wody należy wykonać z rur polipropylenowych systemu BOR PN 16. Średnice rur oraz grubości ścianek podano na rysunkach. Montaż rur polipropylenowych zgodnie z instrukcją producenta Poradnik Techniczny Projektowania i Montażu Instalacji z Polipropylenu Systemu BOR Rozprowadzenie przewodów instalacji wody wg załączonych rysunków. Zawory odcinające - kulowe gwintowane p= 1.6 MPa. Zawory odcinające kulowe dla ciepłej wody p= 1,6 MPa i t min = 90 o C. Zawory odcinające należy sytuować w miejscach łatwo dostępnych dla późniejszej eksploatacji. Przejścia wszelkich rur przez ściany i stropy w tulejach ochronnych Próby ciśnieniowe Po zmontowaniu instalacji należy poddać ją próbie wodnej zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności na zimno przeprowadzić przed zakryciem instalacji w całości. Przed próbą należy napełnić instalację wodą oraz dokładnie odpowietrzyć. Wartość ciśnienia w instalacji należy dwukrotnie podnosić w okresie 30 minut do wysokości 0,9 MPa. Po dalszych 30 minutach spadek ciśnienia nie może przekroczyć 0,06 MPa. W czasie następnych 120 minut spadek ciśnienia nie może przekroczyć 0,02 MPa. W przypadku wystąpienia przecieków podczas przeprowadzania próby szczelności należy je usunąć i ponownie przeprowadzić całą próbę od początku. Dodatkowo poddać próbie instalację c.w.u na parametry robocze przez 48 godzin. Po próbie ciśnieniowej instalację przepłukać, następnie wydezynfekować i wodę poddać badaniom bakteriologicznym.

5 Izolacja termiczna rurociągów. Rury należy zaizolować gotowymi otulinami np. firmy Steinonorm 310 lub Thermaflex gr. 20 mm ciepła woda, gr. 9mm. zimna woda. Przewody prowadzone w bruzdach w otulinie izolacyjnej gr. 9mm z płaszczem tworzywowym nie wchodzącym w reakcje z materiałem wypełniającym bruzdę. Elementy izolacji termicznej powinny spełniać wymagania PN-85/B oraz posiadać świadectwo dopuszczenia wydane przez COBRTI "INSTAL" lub ITB i pozytywną opinię Państwowego Zakładu Higieny. Montaż otulin zgodnie z instrukcją montażu. 3. Instalacja centralnego ogrzewania. 3.1.Wymagania prawne. W zakresie projektowania i wykonania instalacja powinna spełniać wymagania następujących przepisów: PN-EN ISO 6949 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN /B Ogrzewnictwo. Obliczania zapotrzebowania ciepła pomieszczeń o kubaturze do 600m 3. PN-91/M Armatura instalacji c.o. Zawory regulacyjne. Wymagania. PN-83/B Wentylacja w budownictwie mieszkaniowym i użyteczności publicznej. PN /B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. PN-85/B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń. PN / B-10400Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. Wytyczne projektowania instalacji centralnego ogrzewania, wyd. COBRTI "Instal" 1995r Wewnętrzne instalacje wodociągowe, ogrzewcze i gazowe z rur miedzianych. Wytyczne stosowania i projektowania wyd. COBRTI "Instal" 1996r. "Warunki techniczne wykonania i odbioru robót budowlano-montażowych". Tom II, oprac. COBRTI "Instal" Warszawa. Rozporządzenie Ministra Infrastruktury z dn r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 poz. 690 ) Opis instalacji c.o. Rozwiązanie projektowe Instalacja c.o. - system wodno- pompowy o parametrach 90/70 C zasilana z istniejącej kotłowni szpitalnej. Instalację co projektuje się z rur stalowych czarnych instalacyjnych ze szwem 3.3 Przewody. W celu zapewnienia komfortu cieplnego w modernizowanej części II piętra budynku szpitala zmieniono typ oraz wielkość istniejących grzejników Grzejniki. Elementy grzejne: - grzejniki stalowe płytowe higieniczne CosmoNova typu HV f. VNH ( z atestem do stosowania w obiektach Służby Zdrowia) Regulacja instalacji co poprzez zawory termostatyczne.

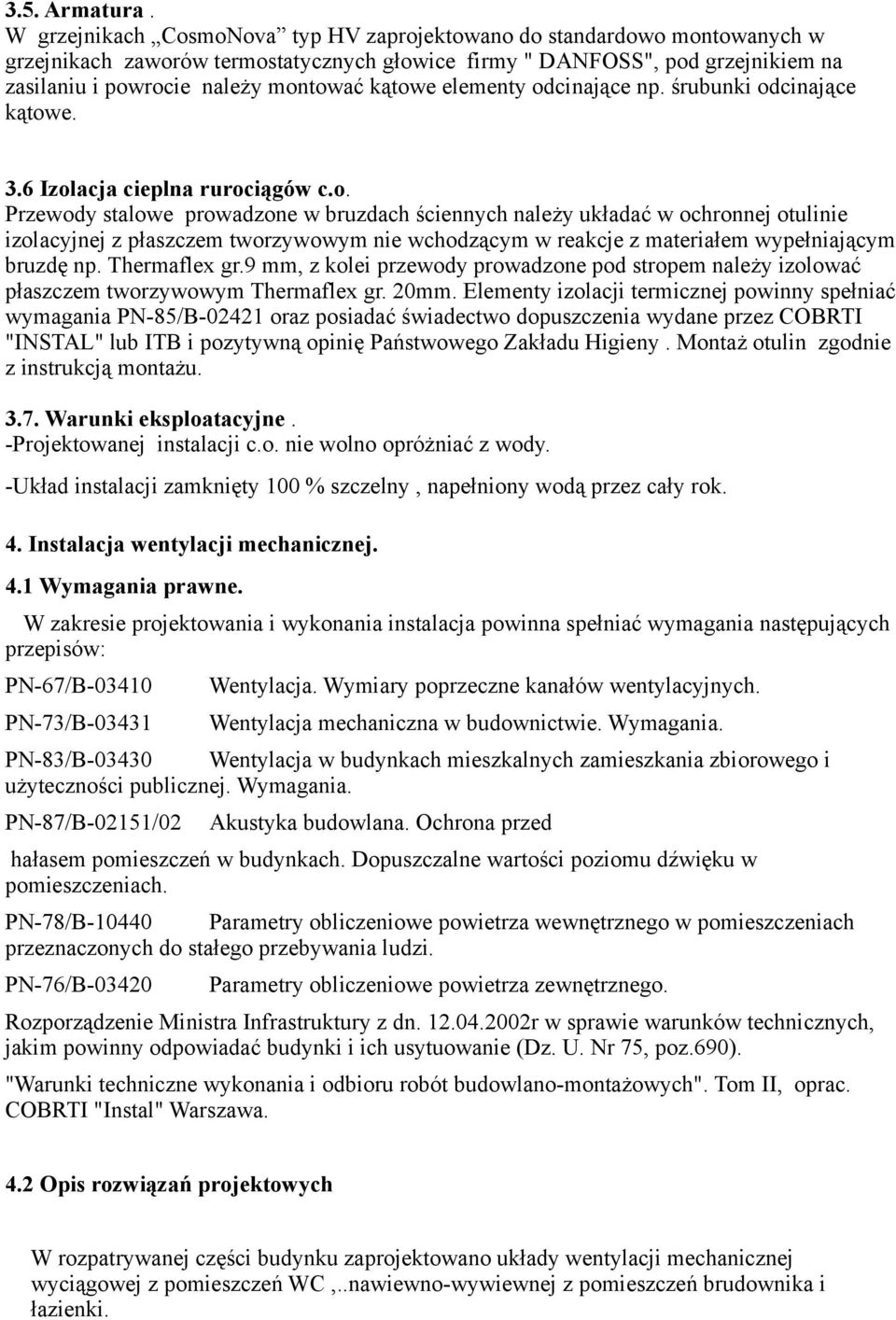

6 3.5. Armatura. W grzejnikach CosmoNova typ HV zaprojektowano do standardowo montowanych w grzejnikach zaworów termostatycznych głowice firmy " DANFOSS", pod grzejnikiem na zasilaniu i powrocie należy montować kątowe elementy odcinające np. śrubunki odcinające kątowe. 3.6 Izolacja cieplna rurociągów c.o. Przewody stalowe prowadzone w bruzdach ściennych należy układać w ochronnej otulinie izolacyjnej z płaszczem tworzywowym nie wchodzącym w reakcje z materiałem wypełniającym bruzdę np. Thermaflex gr.9 mm, z kolei przewody prowadzone pod stropem należy izolować płaszczem tworzywowym Thermaflex gr. 20mm. Elementy izolacji termicznej powinny spełniać wymagania PN-85/B oraz posiadać świadectwo dopuszczenia wydane przez COBRTI "INSTAL" lub ITB i pozytywną opinię Państwowego Zakładu Higieny. Montaż otulin zgodnie z instrukcją montażu Warunki eksploatacyjne. -Projektowanej instalacji c.o. nie wolno opróżniać z wody. -Układ instalacji zamknięty 100 % szczelny, napełniony wodą przez cały rok. 4. Instalacja wentylacji mechanicznej. 4.1 Wymagania prawne. W zakresie projektowania i wykonania instalacja powinna spełniać wymagania następujących przepisów: PN-67/B PN-73/B Wentylacja. Wymiary poprzeczne kanałów wentylacyjnych. Wentylacja mechaniczna w budownictwie. Wymagania. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. PN-76/B Parametry obliczeniowe powietrza zewnętrznego. Rozporządzenie Ministra Infrastruktury z dn r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690). "Warunki techniczne wykonania i odbioru robót budowlano-montażowych". Tom II, oprac. COBRTI "Instal" Warszawa. 4.2 Opis rozwiązań projektowych W rozpatrywanej części budynku zaprojektowano układy wentylacji mechanicznej wyciągowej z pomieszczeń WC,..nawiewno-wywiewnej z pomieszczeń brudownika i łazienki.

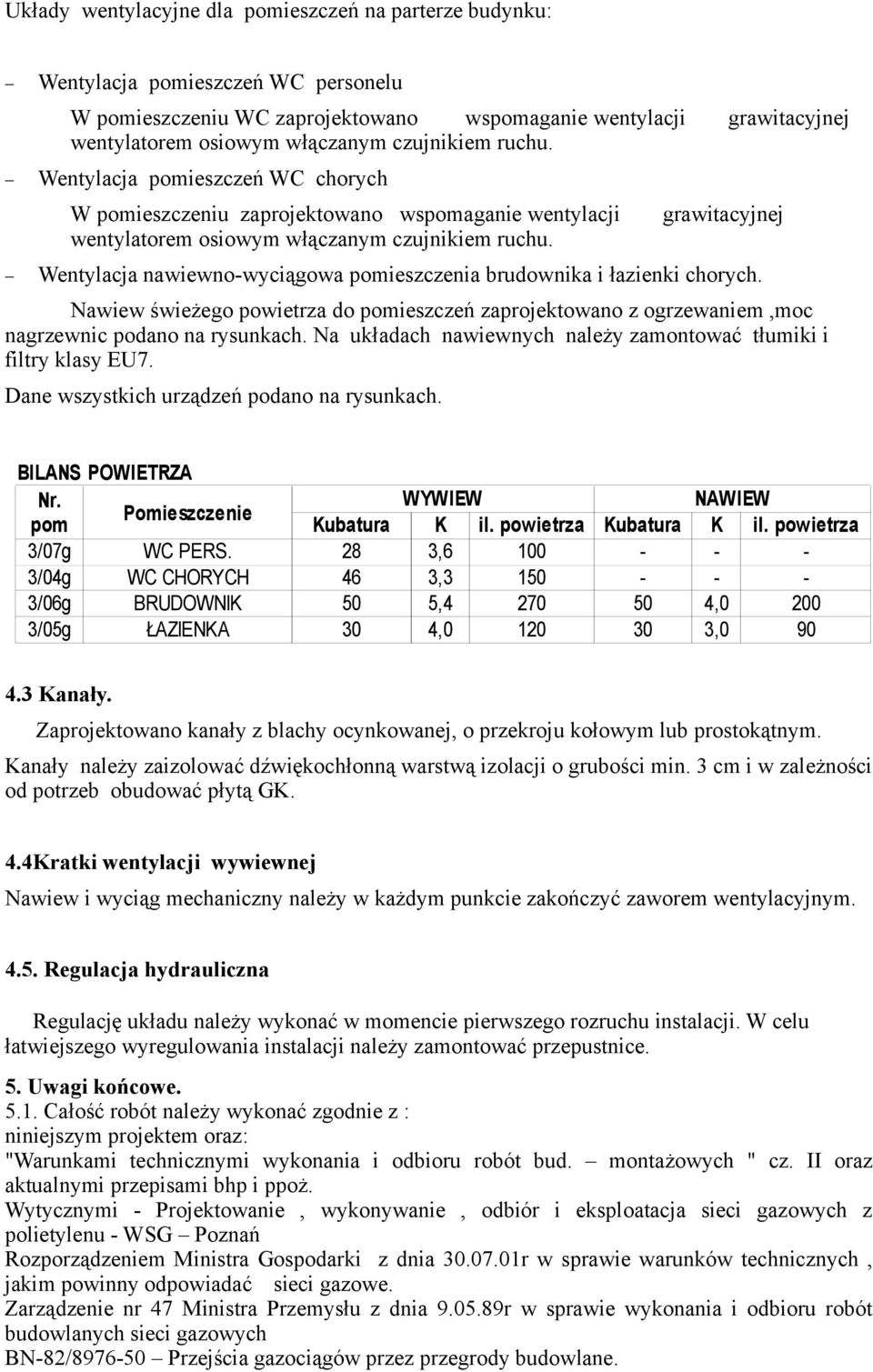

7 Układy wentylacyjne dla pomieszczeń na parterze budynku: Wentylacja pomieszczeń WC personelu W pomieszczeniu WC zaprojektowano wspomaganie wentylacji grawitacyjnej wentylatorem osiowym włączanym czujnikiem ruchu. Wentylacja pomieszczeń WC chorych W pomieszczeniu zaprojektowano wspomaganie wentylacji wentylatorem osiowym włączanym czujnikiem ruchu. grawitacyjnej Wentylacja nawiewno-wyciągowa pomieszczenia brudownika i łazienki chorych. Nawiew świeżego powietrza do pomieszczeń zaprojektowano z ogrzewaniem,moc nagrzewnic podano na rysunkach. Na układach nawiewnych należy zamontować tłumiki i filtry klasy EU7. Dane wszystkich urządzeń podano na rysunkach. BILANS POWIETRZA Nr. WYWIEW NAWIEW Pomieszczenie pom Kubatura K il. powietrza Kubatura K il. powietrza 3/07g WC PERS. 28 3, /04g WC CHORYCH 46 3, /06g BRUDOWNIK 50 5, , /05g ŁAZIENKA 30 4, , Kanały. Zaprojektowano kanały z blachy ocynkowanej, o przekroju kołowym lub prostokątnym. Kanały należy zaizolować dźwiękochłonną warstwą izolacji o grubości min. 3 cm i w zależności od potrzeb obudować płytą GK. 4.4Kratki wentylacji wywiewnej Nawiew i wyciąg mechaniczny należy w każdym punkcie zakończyć zaworem wentylacyjnym Regulacja hydrauliczna Regulację układu należy wykonać w momencie pierwszego rozruchu instalacji. W celu łatwiejszego wyregulowania instalacji należy zamontować przepustnice. 5. Uwagi końcowe Całość robót należy wykonać zgodnie z : niniejszym projektem oraz: "Warunkami technicznymi wykonania i odbioru robót bud. montażowych " cz. II oraz aktualnymi przepisami bhp i ppoż. Wytycznymi - Projektowanie, wykonywanie, odbiór i eksploatacja sieci gazowych z polietylenu - WSG Poznań Rozporządzeniem Ministra Gospodarki z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe. Zarządzenie nr 47 Ministra Przemysłu z dnia r w sprawie wykonania i odbioru robót budowlanych sieci gazowych BN-82/ Przejścia gazociągów przez przegrody budowlane.

8 5.2. Wszystkie stosowane materiały powinny być zgodne z obowiązującymi normami lub posiadać aktualną aprobatę techniczną. 5.3.Wszystkie zastosowane urządzenia i materiały powinny spełniać wymagania art. 10 obowiązującej ustawy Prawo Budowlane,całość robót należy wykonać zgodnie z niniejszym projektem i "Warunkami technicznymi wykonania i odbioru robót bud. montażowych " cz. II, normami i warunkami wymienionymi w punktach 1.1, 2.1, 3.1, 4.1, opisu oraz aktualnymi przepisami w tym bhp i ppoż. Wszystkie stosowane materiały powinny posiadać aktualną aprobatę techniczną dopuszczenia do stosowania w budownictwie lub oświadczenie o zgodności z obowiązującą Polską Normą. W projekcie przedstawiono propozycje urządzeń, materiałów i rozwiązań instalacji wewnętrznych. Dopuszcza się przyjęcie materiałów i urządzeń innych firm porównywalnej klasy. Opracował: mgr Krzysztof Imbra

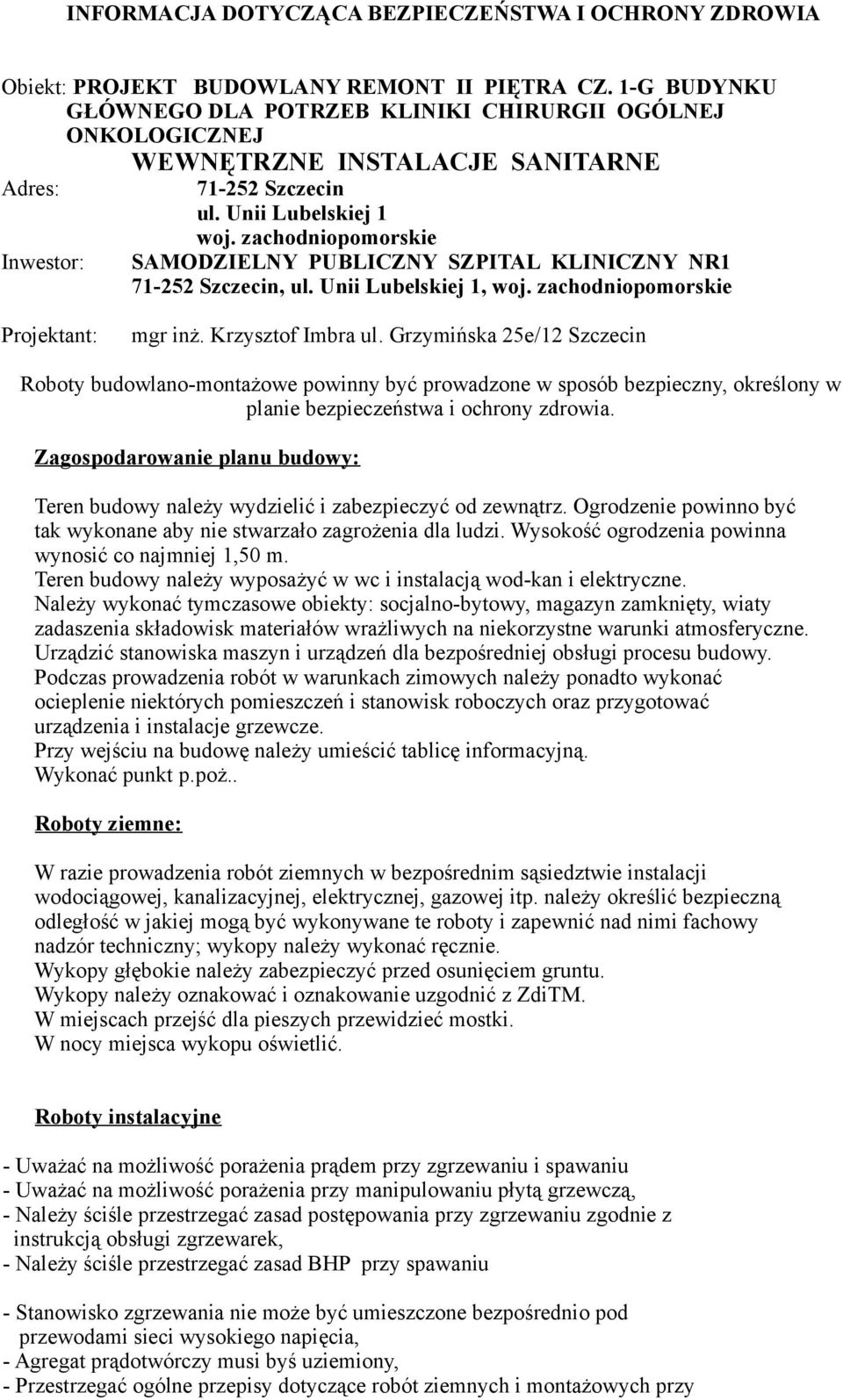

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Obiekt: PROJEKT BUDOWLANY REMONT II PIĘTRA CZ. 1-G BUDYNKU GŁÓWNEGO DLA POTRZEB KLINIKI CHIRURGII OGÓLNEJ ONKOLOGICZNEJ WEWNĘTRZNE INSTALACJE SANITARNE Adres: Szczecin ul. Unii Lubelskiej 1 woj. zachodniopomorskie Inwestor: SAMODZIELNY PUBLICZNY SZPITAL KLINICZNY NR Szczecin, ul. Unii Lubelskiej 1, woj. zachodniopomorskie Projektant: mgr inż. Krzysztof Imbra ul. Grzymińska 25e/12 Szczecin Roboty budowlano-montażowe powinny być prowadzone w sposób bezpieczny, określony w planie bezpieczeństwa i ochrony zdrowia. Zagospodarowanie planu budowy: Teren budowy należy wydzielić i zabezpieczyć od zewnątrz. Ogrodzenie powinno być tak wykonane aby nie stwarzało zagrożenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50 m. Teren budowy należy wyposażyć w wc i instalacją wod-kan i elektryczne. Należy wykonać tymczasowe obiekty: socjalno-bytowy, magazyn zamknięty, wiaty zadaszenia składowisk materiałów wrażliwych na niekorzystne warunki atmosferyczne. Urządzić stanowiska maszyn i urządzeń dla bezpośredniej obsługi procesu budowy. Podczas prowadzenia robót w warunkach zimowych należy ponadto wykonać ocieplenie niektórych pomieszczeń i stanowisk roboczych oraz przygotować urządzenia i instalacje grzewcze. Przy wejściu na budowę należy umieścić tablicę informacyjną. Wykonać punkt p.poż.. Roboty ziemne: W razie prowadzenia robót ziemnych w bezpośrednim sąsiedztwie instalacji wodociągowej, kanalizacyjnej, elektrycznej, gazowej itp. należy określić bezpieczną odległość w jakiej mogą być wykonywane te roboty i zapewnić nad nimi fachowy nadzór techniczny; wykopy należy wykonać ręcznie. Wykopy głębokie należy zabezpieczyć przed osunięciem gruntu. Wykopy należy oznakować i oznakowanie uzgodnić z ZdiTM. W miejscach przejść dla pieszych przewidzieć mostki. W nocy miejsca wykopu oświetlić. Roboty instalacyjne - Uważać na możliwość porażenia prądem przy zgrzewaniu i spawaniu - Uważać na możliwość porażenia przy manipulowaniu płytą grzewczą, - Należy ściśle przestrzegać zasad postępowania przy zgrzewaniu zgodnie z instrukcją obsługi zgrzewarek, - Należy ściśle przestrzegać zasad BHP przy spawaniu - Stanowisko zgrzewania nie może być umieszczone bezpośrednio pod przewodami sieci wysokiego napięcia, - Agregat prądotwórczy musi byś uziemiony, - Przestrzegać ogólne przepisy dotyczące robót ziemnych i montażowych przy

10 budowie gazociągów, - Rurociągi, na których wykonywana jest próba szczelności lub wytrzymałości powinny być w sposób wyraźny oznakowane w terenie za pomocą znaków ostrzegawczych i tablic zabraniających zbliżania się do rurociągów osób postronnych, - Wzór i barwa znaków ostrzegawczych powinna być zgodna z PN-70/N-1270, - Znaki i tablice ostrzegawcze powinny być ustawione po obu stronach rurociągu w odległości nie mniejszej niż wymagana w projekcie technicznym odległość rurociągu od obiektów terenowych, - Personel inżynieryjno-techniczny kierujący i nadzorujący przebieg prób oraz personel przewidziany do przeprowadzania prób powinien być przeszkolony w zakresie BHP, - Prace związane z budową sieci i przyłączy z rur PE mogą być wykonywane tylko przez osoby posiadające odpowiednie uprawnienia wydane przez WOZG Poznań, - Włączenie do istniejącego gazociągu wykonać wyłącznie pod nadzorem pracowników Zakładu Gazowniczego. - Wszystkie stosowane materiały powinny posiadać atesty oraz świadectwa dopuszczenia do stosowania w budownictwie przy wykonywaniu instalacji sanitarnych - Powyższe roboty może wykonać osoba posiadająca uprawnienia budowlane (uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie ) - Obowiązkiem wykonawcy przystępującego do podłączenia urządzeń gazowych ( atestowanych ) jest sprawdzenie, czy mają one kompletne wyposażenie i fabryczną instrukcję w języku polskim, - Pracownicy powinni być ubrani w ubrania i obuwie robocze zapewniające ochronę przed poparzeniami - Podłączenie gazomierza do instalacji należy do dostawcy gazu - Próbę odbioru instalacji przeprowadza wykonawca instalacji obecności dostawcy gazu, przed plombowaniem lub ewentualnym przykryciem przewodów - Obowiązkiem wykonawcy jest wypróbowanie działania poszczególnych urządzeń gazowych i skontrolowanie szczelności złączy i kurków za pomocą płynów testujących w aerozolu lub wody mydlanej - Bezpośrednio przed napełnieniem instalacji dostawca gazu ma obowiązek prze prowadzenia próby kontrolnej przewodów użytkowych, tj. przewodów od gazomierza do kurków odcinających przed urządzeniami gazowymi - Po wykonaniu próby kontrolnej sporządza się odpowiedni protokół. Opracował :
