Pracownia projektowa Artur Jażdżewski tel , tel./fax (058)
|
|
- Bartosz Rutkowski
- 8 lat temu
- Przeglądów:
Transkrypt

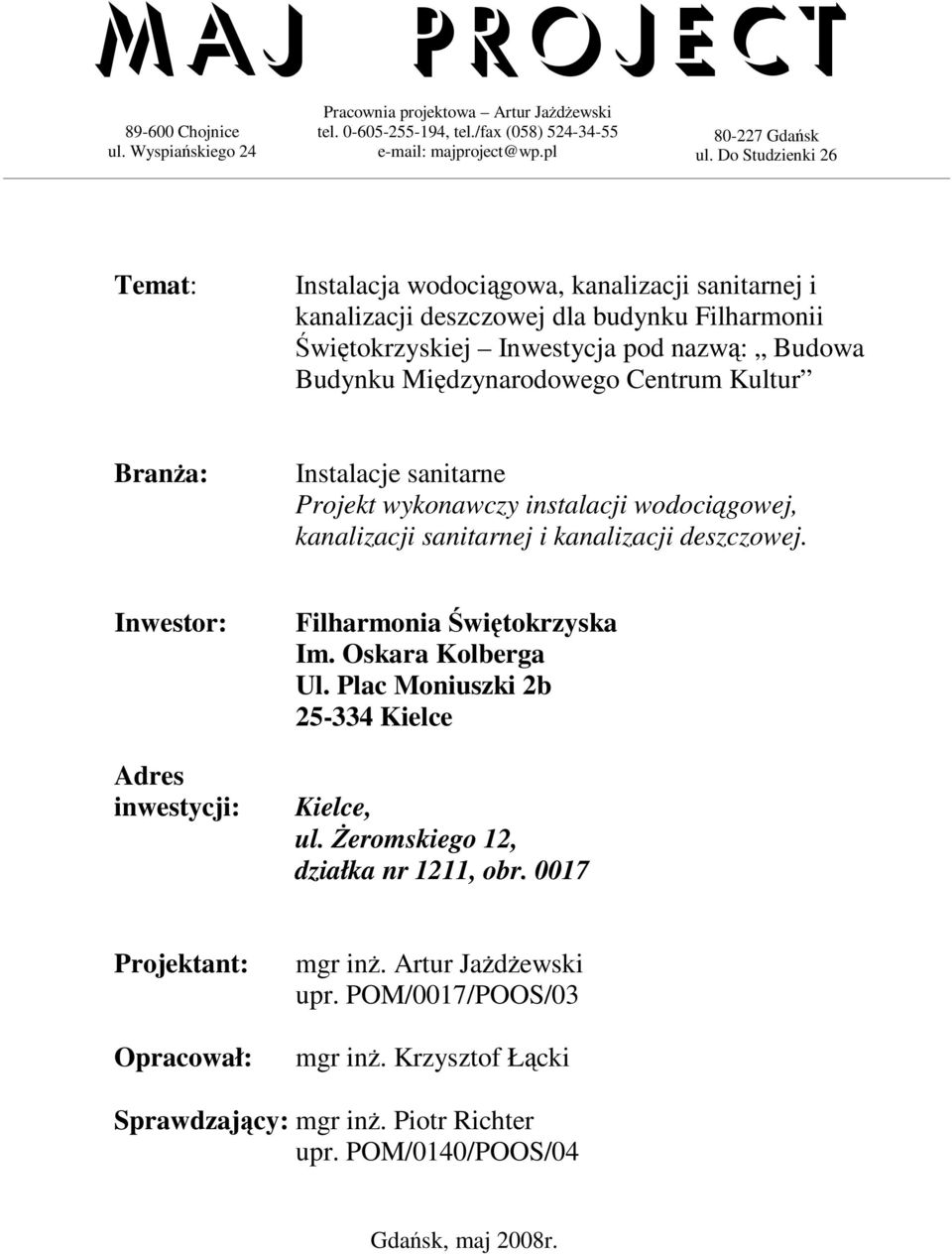

1 MAJ PROJEcT Chojnice ul. Wyspiańskiego 24 Pracownia projektowa Artur Jażdżewski tel , tel./fax (058) Gdańsk ul. Do Studzienki 26 Temat: Instalacja wodociągowa, kanalizacji sanitarnej i kanalizacji deszczowej dla budynku Filharmonii Świętokrzyskiej Inwestycja pod nazwą: Budowa Budynku Międzynarodowego Centrum Kultur Branża: Instalacje sanitarne Projekt wykonawczy instalacji wodociągowej, kanalizacji sanitarnej i kanalizacji deszczowej. Inwestor: Adres inwestycji: Filharmonia Świętokrzyska Im. Oskara Kolberga Ul. Plac Moniuszki 2b Kielce Kielce, ul. Żeromskiego 12, działka nr 1211, obr Projektant: Opracował: mgr inż. Artur Jażdżewski upr. POM/0017/POOS/03 mgr inż. Krzysztof Łącki Sprawdzający: mgr inż. Piotr Richter upr. POM/0140/POOS/04 Gdańsk, maj 2008r.
2 ZAWARTOŚĆ OPRACOWANIA I Część opisowa: Opis techniczny. VI.1 VI.2 VI.3 VI.4 VI.5 VI.6 VI.7 Podstawa opracowania Przedmiot i zakres opracowania Charakterystyka ogólna budynku Instalacja wodociągowa Instalacja kanalizacji sanitarnej Instalacja kanalizacji deszczowej Obliczenia II Część graficzna: VI 1. Rzut poziomu -2 garażu podziemnego...1:100 VI 2. Rzut poziomu -1 garażu podziemnego...1:100 VI 3. Rzut poziomu 0...1:100 VI 4. Rzut poziomu :100 VI 5. Rzut poziomu :100 VI 6. Rzut poziomu :100 VI 7. Rzut poziomu :100 VI 8. Rzut poziomu :100 VI 9. Rzut dachu...1:100 VI 10. Piony instalacji kanalizacji sanitarnej...- VI 11. Piony instalacji kanalizacji sanitarnej...- VI 12. Piony instalacji kanalizacji sanitarnej...- VI 13. Piony instalacji kanalizacji sanitarnej...- VI 14. Piony instalacji kanalizacji sanitarnej...- VI 15. Piony instalacji kanalizacji sanitarnej...- VI 16. Piony instalacji kanalizacji sanitarnej...- VI 17. Piony instalacji kanalizacji sanitarnej...- VI 18. Piony instalacji kanalizacji sanitarnej...- VI 19. Piony instalacji kanalizacji sanitarnej...- VI 20. Rozwinięcie instalacji kanalizacji sanitarnej...1:100 VI 21. Rozwinięcie instalacji kanalizacji sanitarnej...1:100 VI 22. Rozwinięcie instalacji kanalizacji technologicznej...1:100 2

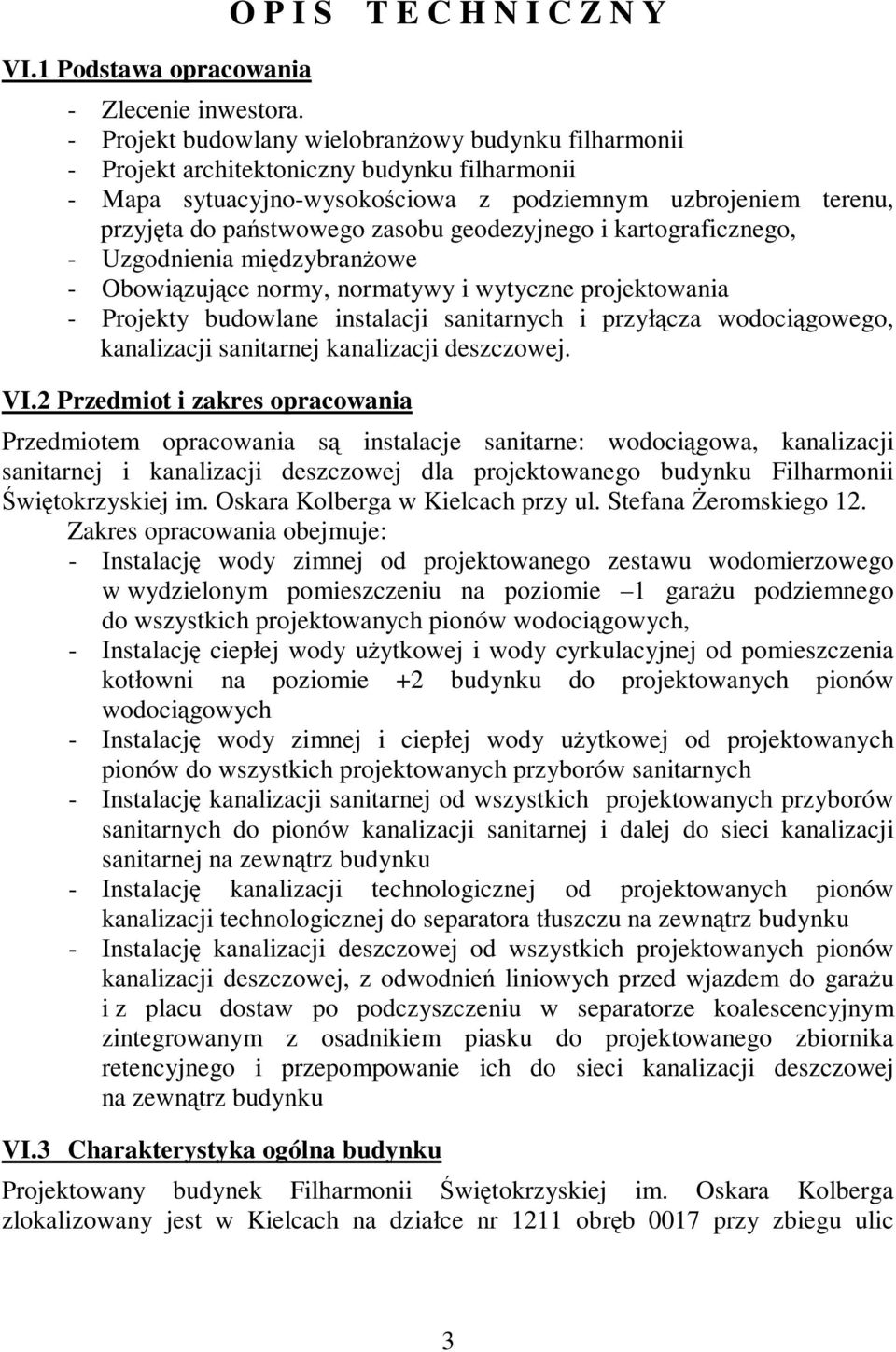

3 O P I S T E C H N I C Z N Y VI.1 Podstawa opracowania - Zlecenie inwestora. - Projekt budowlany wielobranżowy budynku filharmonii - Projekt architektoniczny budynku filharmonii - Mapa sytuacyjno-wysokościowa z podziemnym uzbrojeniem terenu, przyjęta do państwowego zasobu geodezyjnego i kartograficznego, - Uzgodnienia międzybranżowe - Obowiązujące normy, normatywy i wytyczne projektowania - Projekty budowlane instalacji sanitarnych i przyłącza wodociągowego, kanalizacji sanitarnej kanalizacji deszczowej. VI.2 Przedmiot i zakres opracowania Przedmiotem opracowania są instalacje sanitarne: wodociągowa, kanalizacji sanitarnej i kanalizacji deszczowej dla projektowanego budynku Filharmonii Świętokrzyskiej im. Oskara Kolberga w Kielcach przy ul. Stefana Żeromskiego 12. Zakres opracowania obejmuje: - Instalację wody zimnej od projektowanego zestawu wodomierzowego w wydzielonym pomieszczeniu na poziomie 1 garażu podziemnego do wszystkich projektowanych pionów wodociągowych, - Instalację ciepłej wody użytkowej i wody cyrkulacyjnej od pomieszczenia kotłowni na poziomie +2 budynku do projektowanych pionów wodociągowych - Instalację wody zimnej i ciepłej wody użytkowej od projektowanych pionów do wszystkich projektowanych przyborów sanitarnych - Instalację kanalizacji sanitarnej od wszystkich projektowanych przyborów sanitarnych do pionów kanalizacji sanitarnej i dalej do sieci kanalizacji sanitarnej na zewnątrz budynku - Instalację kanalizacji technologicznej od projektowanych pionów kanalizacji technologicznej do separatora tłuszczu na zewnątrz budynku - Instalację kanalizacji deszczowej od wszystkich projektowanych pionów kanalizacji deszczowej, z odwodnień liniowych przed wjazdem do garażu i z placu dostaw po podczyszczeniu w separatorze koalescencyjnym zintegrowanym z osadnikiem piasku do projektowanego zbiornika retencyjnego i przepompowanie ich do sieci kanalizacji deszczowej na zewnątrz budynku VI.3 Charakterystyka ogólna budynku Projektowany budynek Filharmonii Świętokrzyskiej im. Oskara Kolberga zlokalizowany jest w Kielcach na działce nr 1211 obręb 0017 przy zbiegu ulic 3

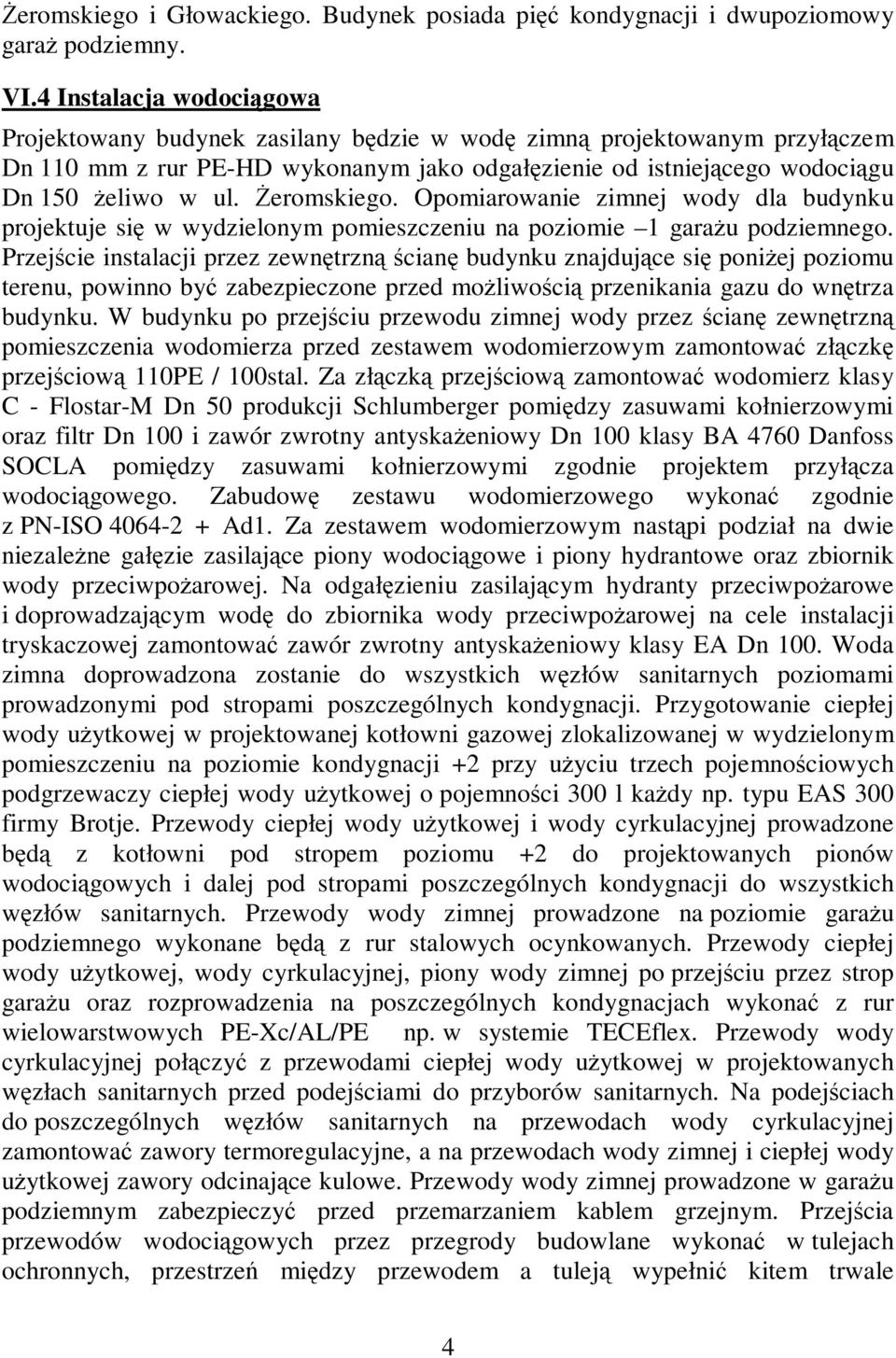

4 Żeromskiego i Głowackiego. Budynek posiada pięć kondygnacji i dwupoziomowy garaż podziemny. VI.4 Instalacja wodociągowa Projektowany budynek zasilany będzie w wodę zimną projektowanym przyłączem Dn 110 mm z rur PE-HD wykonanym jako odgałęzienie od istniejącego wodociągu Dn 150 żeliwo w ul. Żeromskiego. Opomiarowanie zimnej wody dla budynku projektuje się w wydzielonym pomieszczeniu na poziomie 1 garażu podziemnego. Przejście instalacji przez zewnętrzną ścianę budynku znajdujące się poniżej poziomu terenu, powinno być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku. W budynku po przejściu przewodu zimnej wody przez ścianę zewnętrzną pomieszczenia wodomierza przed zestawem wodomierzowym zamontować złączkę przejściową 110PE / 100stal. Za złączką przejściową zamontować wodomierz klasy C - Flostar-M Dn 50 produkcji Schlumberger pomiędzy zasuwami kołnierzowymi oraz filtr Dn 100 i zawór zwrotny antyskażeniowy Dn 100 klasy BA 4760 Danfoss SOCLA pomiędzy zasuwami kołnierzowymi zgodnie projektem przyłącza wodociągowego. Zabudowę zestawu wodomierzowego wykonać zgodnie z PN-ISO Ad1. Za zestawem wodomierzowym nastąpi podział na dwie niezależne gałęzie zasilające piony wodociągowe i piony hydrantowe oraz zbiornik wody przeciwpożarowej. Na odgałęzieniu zasilającym hydranty przeciwpożarowe i doprowadzającym wodę do zbiornika wody przeciwpożarowej na cele instalacji tryskaczowej zamontować zawór zwrotny antyskażeniowy klasy EA Dn 100. Woda zimna doprowadzona zostanie do wszystkich węzłów sanitarnych poziomami prowadzonymi pod stropami poszczególnych kondygnacji. Przygotowanie ciepłej wody użytkowej w projektowanej kotłowni gazowej zlokalizowanej w wydzielonym pomieszczeniu na poziomie kondygnacji +2 przy użyciu trzech pojemnościowych podgrzewaczy ciepłej wody użytkowej o pojemności 300 l każdy np. typu EAS 300 firmy Brotje. Przewody ciepłej wody użytkowej i wody cyrkulacyjnej prowadzone będą z kotłowni pod stropem poziomu +2 do projektowanych pionów wodociągowych i dalej pod stropami poszczególnych kondygnacji do wszystkich węzłów sanitarnych. Przewody wody zimnej prowadzone na poziomie garażu podziemnego wykonane będą z rur stalowych ocynkowanych. Przewody ciepłej wody użytkowej, wody cyrkulacyjnej, piony wody zimnej po przejściu przez strop garażu oraz rozprowadzenia na poszczególnych kondygnacjach wykonać z rur wielowarstwowych PE-Xc/AL/PE np. w systemie TECEflex. Przewody wody cyrkulacyjnej połączyć z przewodami ciepłej wody użytkowej w projektowanych węzłach sanitarnych przed podejściami do przyborów sanitarnych. Na podejściach do poszczególnych węzłów sanitarnych na przewodach wody cyrkulacyjnej zamontować zawory termoregulacyjne, a na przewodach wody zimnej i ciepłej wody użytkowej zawory odcinające kulowe. Przewody wody zimnej prowadzone w garażu podziemnym zabezpieczyć przed przemarzaniem kablem grzejnym. Przejścia przewodów wodociągowych przez przegrody budowlane wykonać w tulejach ochronnych, przestrzeń między przewodem a tuleją wypełnić kitem trwale 4

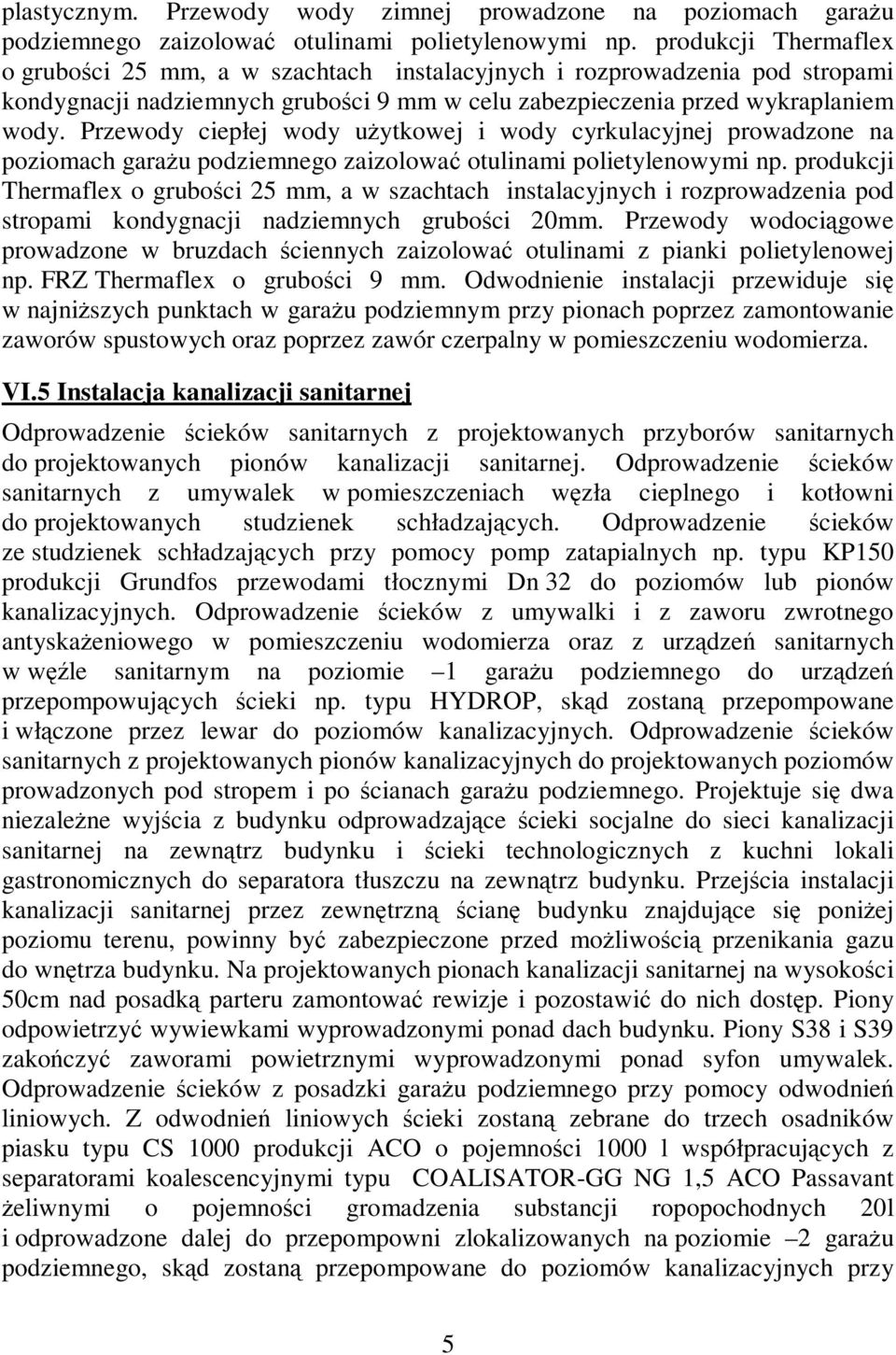

5 plastycznym. Przewody wody zimnej prowadzone na poziomach garażu podziemnego zaizolować otulinami polietylenowymi np. produkcji Thermaflex o grubości 25 mm, a w szachtach instalacyjnych i rozprowadzenia pod stropami kondygnacji nadziemnych grubości 9 mm w celu zabezpieczenia przed wykraplaniem wody. Przewody ciepłej wody użytkowej i wody cyrkulacyjnej prowadzone na poziomach garażu podziemnego zaizolować otulinami polietylenowymi np. produkcji Thermaflex o grubości 25 mm, a w szachtach instalacyjnych i rozprowadzenia pod stropami kondygnacji nadziemnych grubości 20mm. Przewody wodociągowe prowadzone w bruzdach ściennych zaizolować otulinami z pianki polietylenowej np. FRZ Thermaflex o grubości 9 mm. Odwodnienie instalacji przewiduje się w najniższych punktach w garażu podziemnym przy pionach poprzez zamontowanie zaworów spustowych oraz poprzez zawór czerpalny w pomieszczeniu wodomierza. VI.5 Instalacja kanalizacji sanitarnej Odprowadzenie ścieków sanitarnych z projektowanych przyborów sanitarnych do projektowanych pionów kanalizacji sanitarnej. Odprowadzenie ścieków sanitarnych z umywalek w pomieszczeniach węzła cieplnego i kotłowni do projektowanych studzienek schładzających. Odprowadzenie ścieków ze studzienek schładzających przy pomocy pomp zatapialnych np. typu KP150 produkcji Grundfos przewodami tłocznymi Dn 32 do poziomów lub pionów kanalizacyjnych. Odprowadzenie ścieków z umywalki i z zaworu zwrotnego antyskażeniowego w pomieszczeniu wodomierza oraz z urządzeń sanitarnych w węźle sanitarnym na poziomie 1 garażu podziemnego do urządzeń przepompowujących ścieki np. typu HYDROP, skąd zostaną przepompowane i włączone przez lewar do poziomów kanalizacyjnych. Odprowadzenie ścieków sanitarnych z projektowanych pionów kanalizacyjnych do projektowanych poziomów prowadzonych pod stropem i po ścianach garażu podziemnego. Projektuje się dwa niezależne wyjścia z budynku odprowadzające ścieki socjalne do sieci kanalizacji sanitarnej na zewnątrz budynku i ścieki technologicznych z kuchni lokali gastronomicznych do separatora tłuszczu na zewnątrz budynku. Przejścia instalacji kanalizacji sanitarnej przez zewnętrzną ścianę budynku znajdujące się poniżej poziomu terenu, powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku. Na projektowanych pionach kanalizacji sanitarnej na wysokości 50cm nad posadką parteru zamontować rewizje i pozostawić do nich dostęp. Piony odpowietrzyć wywiewkami wyprowadzonymi ponad dach budynku. Piony S38 i S39 zakończyć zaworami powietrznymi wyprowadzonymi ponad syfon umywalek. Odprowadzenie ścieków z posadzki garażu podziemnego przy pomocy odwodnień liniowych. Z odwodnień liniowych ścieki zostaną zebrane do trzech osadników piasku typu CS 1000 produkcji ACO o pojemności 1000 l współpracujących z separatorami koalescencyjnymi typu COALISATOR-GG NG 1,5 ACO Passavant żeliwnymi o pojemności gromadzenia substancji ropopochodnych 20l i odprowadzone dalej do przepompowni zlokalizowanych na poziomie 2 garażu podziemnego, skąd zostaną przepompowane do poziomów kanalizacyjnych przy 5

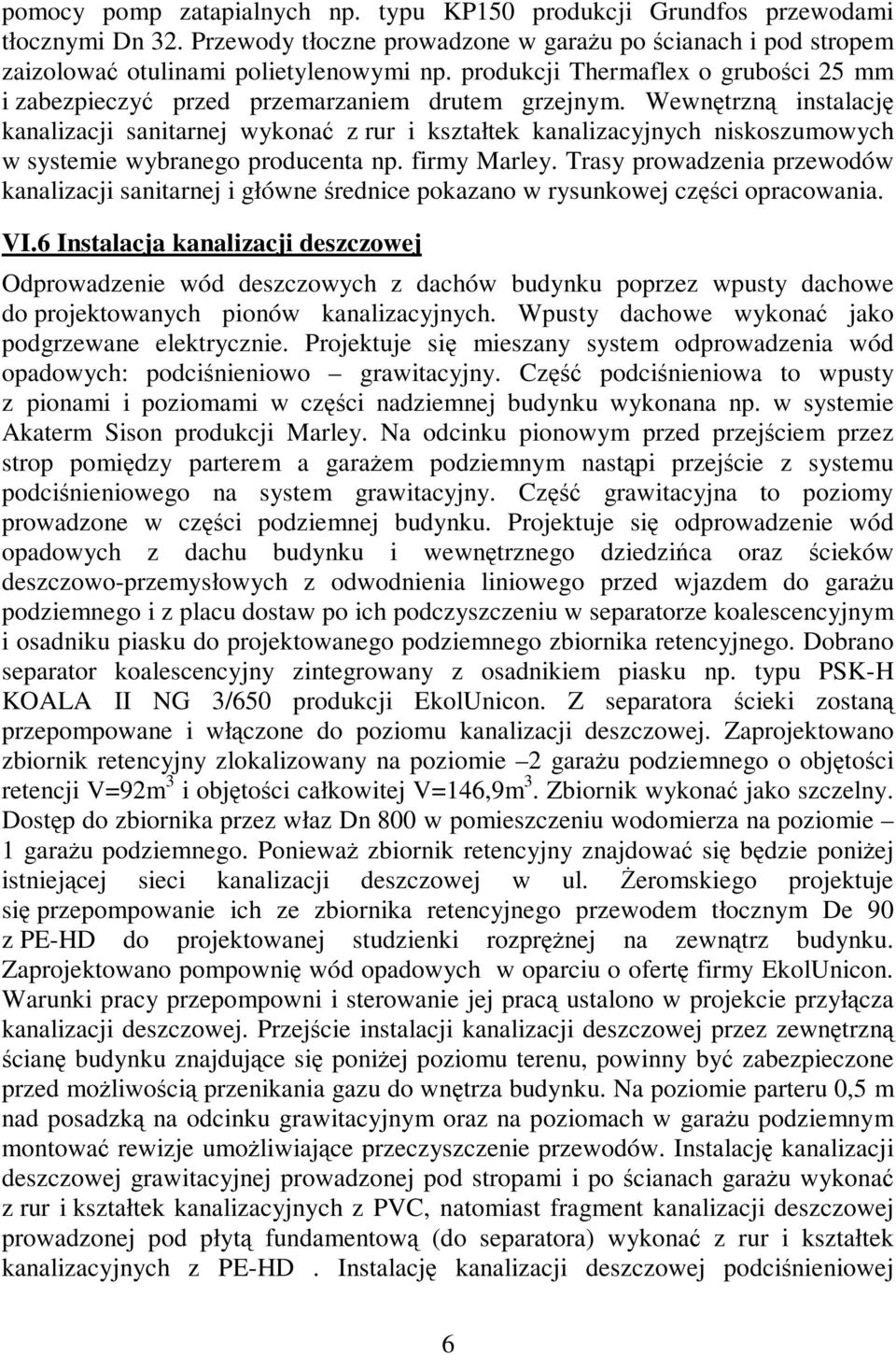

6 pomocy pomp zatapialnych np. typu KP150 produkcji Grundfos przewodami tłocznymi Dn 32. Przewody tłoczne prowadzone w garażu po ścianach i pod stropem zaizolować otulinami polietylenowymi np. produkcji Thermaflex o grubości 25 mm i zabezpieczyć przed przemarzaniem drutem grzejnym. Wewnętrzną instalację kanalizacji sanitarnej wykonać z rur i kształtek kanalizacyjnych niskoszumowych w systemie wybranego producenta np. firmy Marley. Trasy prowadzenia przewodów kanalizacji sanitarnej i główne średnice pokazano w rysunkowej części opracowania. VI.6 Instalacja kanalizacji deszczowej Odprowadzenie wód deszczowych z dachów budynku poprzez wpusty dachowe do projektowanych pionów kanalizacyjnych. Wpusty dachowe wykonać jako podgrzewane elektrycznie. Projektuje się mieszany system odprowadzenia wód opadowych: podciśnieniowo grawitacyjny. Część podciśnieniowa to wpusty z pionami i poziomami w części nadziemnej budynku wykonana np. w systemie Akaterm Sison produkcji Marley. Na odcinku pionowym przed przejściem przez strop pomiędzy parterem a garażem podziemnym nastąpi przejście z systemu podciśnieniowego na system grawitacyjny. Część grawitacyjna to poziomy prowadzone w części podziemnej budynku. Projektuje się odprowadzenie wód opadowych z dachu budynku i wewnętrznego dziedzińca oraz ścieków deszczowo-przemysłowych z odwodnienia liniowego przed wjazdem do garażu podziemnego i z placu dostaw po ich podczyszczeniu w separatorze koalescencyjnym i osadniku piasku do projektowanego podziemnego zbiornika retencyjnego. Dobrano separator koalescencyjny zintegrowany z osadnikiem piasku np. typu PSK-H KOALA II NG 3/650 produkcji EkolUnicon. Z separatora ścieki zostaną przepompowane i włączone do poziomu kanalizacji deszczowej. Zaprojektowano zbiornik retencyjny zlokalizowany na poziomie 2 garażu podziemnego o objętości retencji V=92m 3 i objętości całkowitej V=146,9m 3. Zbiornik wykonać jako szczelny. Dostęp do zbiornika przez właz Dn 800 w pomieszczeniu wodomierza na poziomie 1 garażu podziemnego. Ponieważ zbiornik retencyjny znajdować się będzie poniżej istniejącej sieci kanalizacji deszczowej w ul. Żeromskiego projektuje się przepompowanie ich ze zbiornika retencyjnego przewodem tłocznym De 90 z PE-HD do projektowanej studzienki rozprężnej na zewnątrz budynku. Zaprojektowano pompownię wód opadowych w oparciu o ofertę firmy EkolUnicon. Warunki pracy przepompowni i sterowanie jej pracą ustalono w projekcie przyłącza kanalizacji deszczowej. Przejście instalacji kanalizacji deszczowej przez zewnętrzną ścianę budynku znajdujące się poniżej poziomu terenu, powinny być zabezpieczone przed możliwością przenikania gazu do wnętrza budynku. Na poziomie parteru 0,5 m nad posadzką na odcinku grawitacyjnym oraz na poziomach w garażu podziemnym montować rewizje umożliwiające przeczyszczenie przewodów. Instalację kanalizacji deszczowej grawitacyjnej prowadzonej pod stropami i po ścianach garażu wykonać z rur i kształtek kanalizacyjnych z PVC, natomiast fragment kanalizacji deszczowej prowadzonej pod płytą fundamentową (do separatora) wykonać z rur i kształtek kanalizacyjnych z PE-HD. Instalację kanalizacji deszczowej podciśnieniowej 6

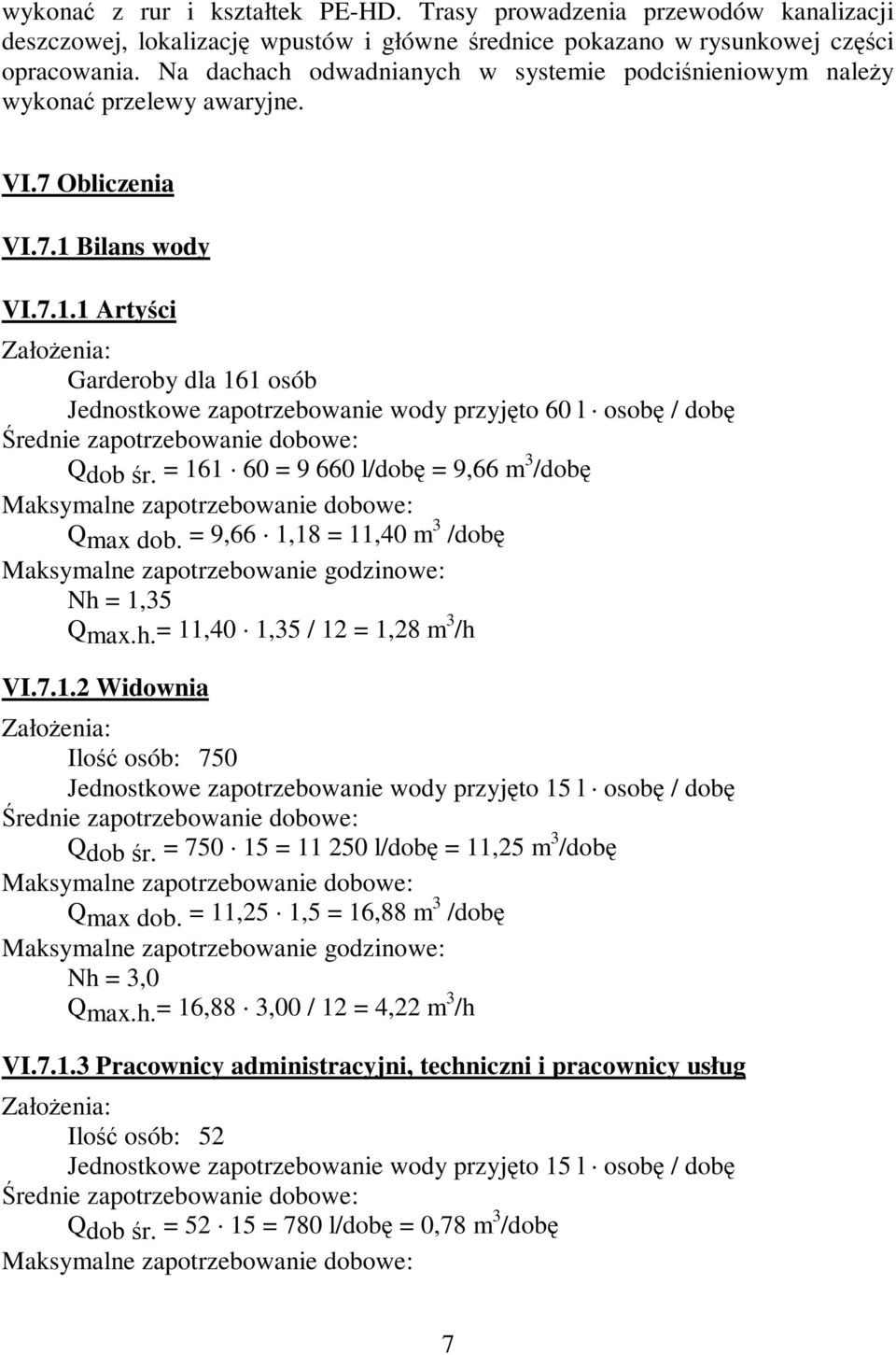

7 wykonać z rur i kształtek PE-HD. Trasy prowadzenia przewodów kanalizacji deszczowej, lokalizację wpustów i główne średnice pokazano w rysunkowej części opracowania. Na dachach odwadnianych w systemie podciśnieniowym należy wykonać przelewy awaryjne. VI.7 Obliczenia VI.7.1 Bilans wody VI Artyści Garderoby dla 161 osób Jednostkowe zapotrzebowanie wody przyjęto 60 l osobę / dobę Qdob śr. = = l/dobę = 9,66 m 3 /dobę Maksymalne zapotrzebowanie dobowe: Qmax dob. = 9,66 1,18 = 11,40 m 3 /dobę Nh = 1,35 Qmax.h.= 11,40 1,35 / 12 = 1,28 m 3 /h VI Widownia Ilość osób: 750 Jednostkowe zapotrzebowanie wody przyjęto 15 l osobę / dobę Qdob śr. = = l/dobę = 11,25 m 3 /dobę Maksymalne zapotrzebowanie dobowe: Qmax dob. = 11,25 1,5 = 16,88 m 3 /dobę Nh = 3,0 Qmax.h.= 16,88 3,00 / 12 = 4,22 m 3 /h VI Pracownicy administracyjni, techniczni i pracownicy usług Ilość osób: 52 Jednostkowe zapotrzebowanie wody przyjęto 15 l osobę / dobę Qdob śr. = = 780 l/dobę = 0,78 m 3 /dobę Maksymalne zapotrzebowanie dobowe: 7

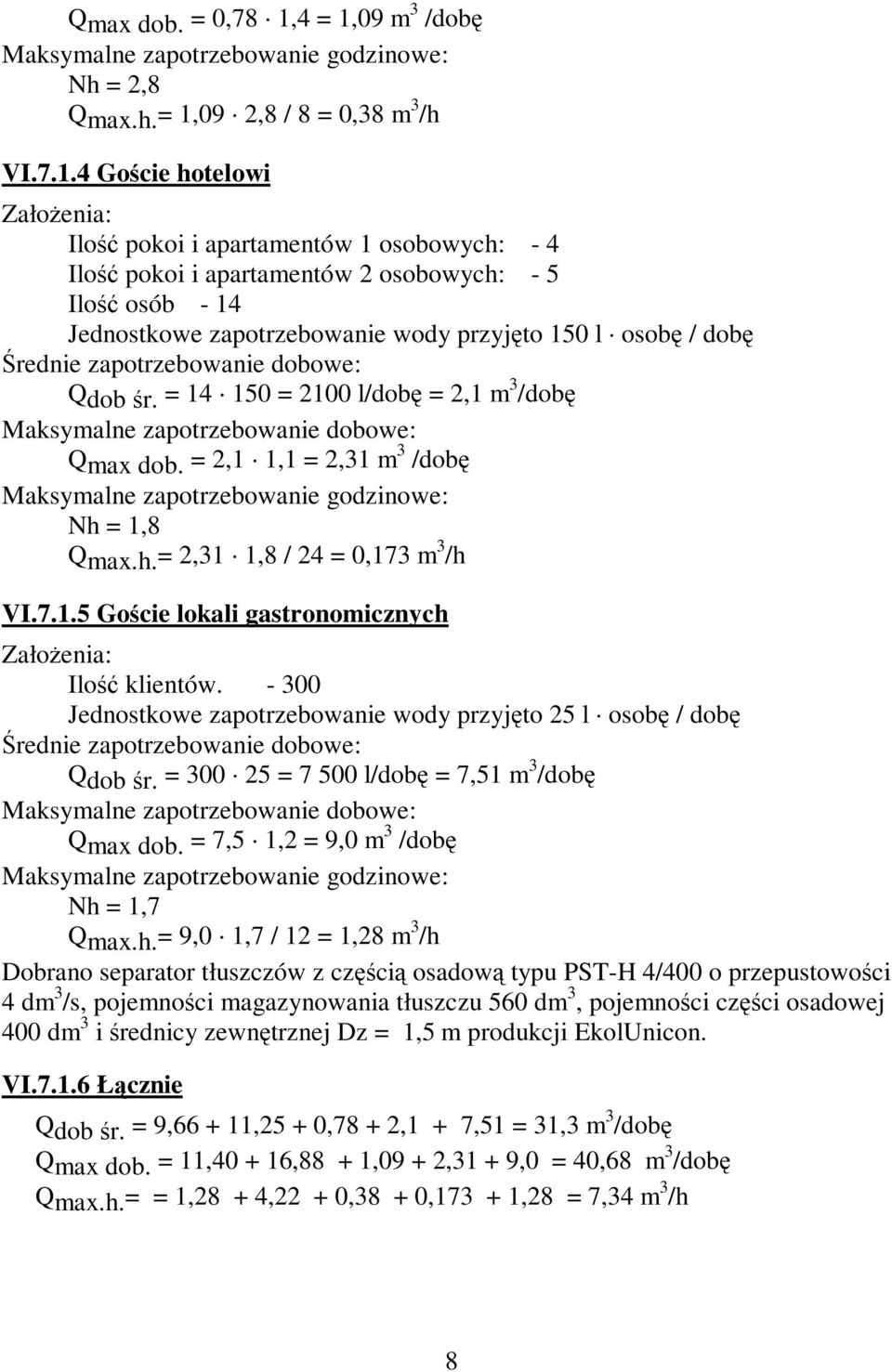

8 Qmax dob. = 0,78 1,4 = 1,09 m 3 /dobę Nh = 2,8 Qmax.h.= 1,09 2,8 / 8 = 0,38 m 3 /h VI Goście hotelowi Ilość pokoi i apartamentów 1 osobowych: - 4 Ilość pokoi i apartamentów 2 osobowych: - 5 Ilość osób - 14 Jednostkowe zapotrzebowanie wody przyjęto 150 l osobę / dobę Qdob śr. = = 2100 l/dobę = 2,1 m 3 /dobę Maksymalne zapotrzebowanie dobowe: Qmax dob. = 2,1 1,1 = 2,31 m 3 /dobę Nh = 1,8 Qmax.h.= 2,31 1,8 / 24 = 0,173 m 3 /h VI Goście lokali gastronomicznych Ilość klientów Jednostkowe zapotrzebowanie wody przyjęto 25 l osobę / dobę Qdob śr. = = l/dobę = 7,51 m 3 /dobę Maksymalne zapotrzebowanie dobowe: Qmax dob. = 7,5 1,2 = 9,0 m 3 /dobę Nh = 1,7 Qmax.h.= 9,0 1,7 / 12 = 1,28 m 3 /h Dobrano separator tłuszczów z częścią osadową typu PST-H 4/400 o przepustowości 4 dm 3 /s, pojemności magazynowania tłuszczu 560 dm 3, pojemności części osadowej 400 dm 3 i średnicy zewnętrznej Dz = 1,5 m produkcji EkolUnicon. VI Łącznie Qdob śr. = 9, ,25 + 0,78 + 2,1 + 7,51 = 31,3 m 3 /dobę Qmax dob. = 11, ,88 + 1,09 + 2,31 + 9,0 = 40,68 m 3 /dobę Qmax.h.= = 1,28 + 4,22 + 0,38 + 0, ,28 = 7,34 m 3 /h 8

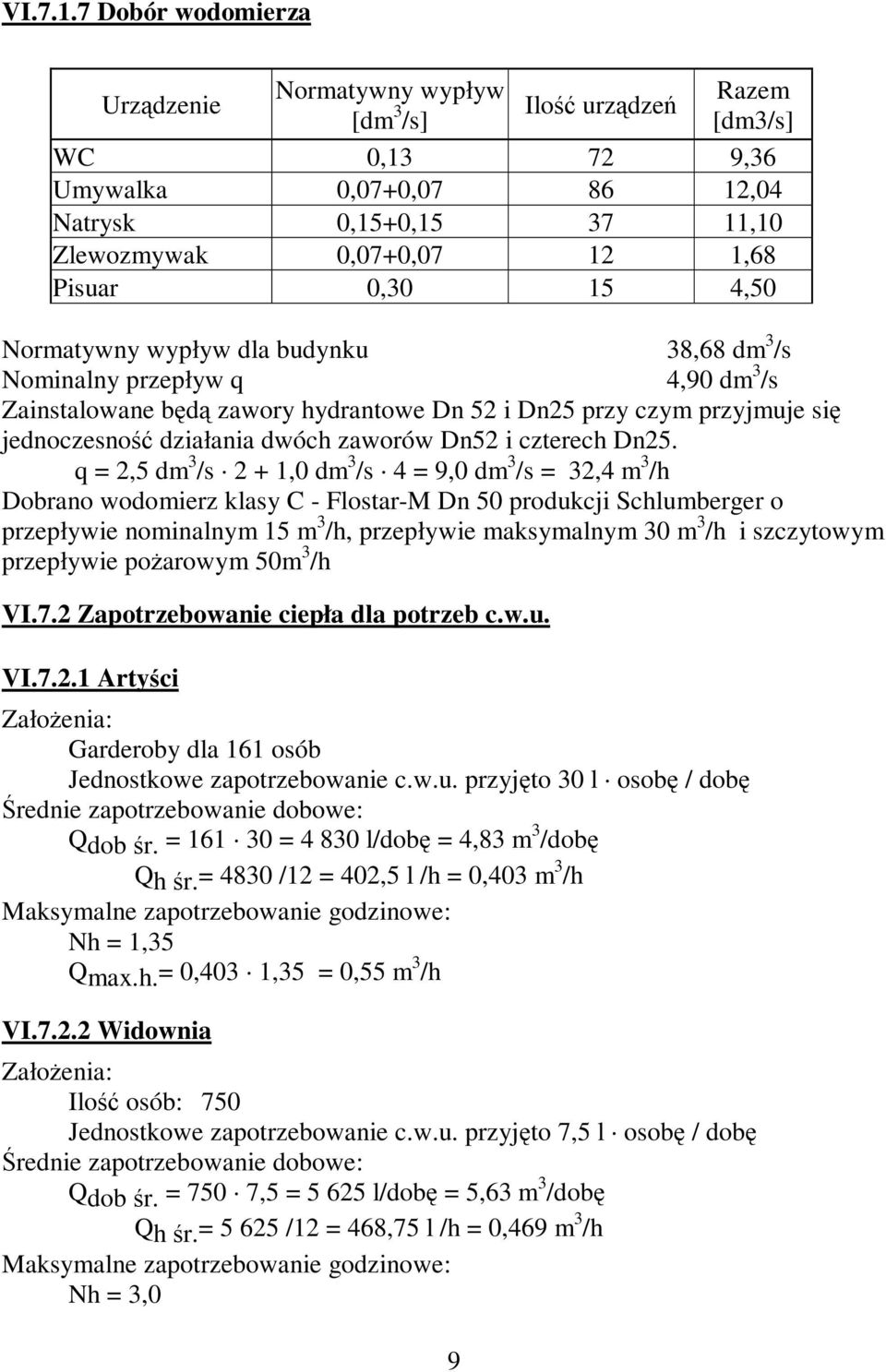

9 VI Dobór wodomierza Urządzenie Normatywny wypływ [dm 3 /s] Ilość urządzeń Razem [dm3/s] WC 0, ,36 Umywalka 0,07+0, ,04 Natrysk 0,15+0, ,10 Zlewozmywak 0,07+0, ,68 Pisuar 0, ,50 Normatywny wypływ dla budynku 38,68 dm 3 /s Nominalny przepływ q 4,90 dm 3 /s Zainstalowane będą zawory hydrantowe Dn 52 i Dn25 przy czym przyjmuje się jednoczesność działania dwóch zaworów Dn52 i czterech Dn25. q = 2,5 dm 3 /s 2 + 1,0 dm 3 /s 4 = 9,0 dm 3 /s = 32,4 m 3 /h Dobrano wodomierz klasy C - Flostar-M Dn 50 produkcji Schlumberger o przepływie nominalnym 15 m 3 /h, przepływie maksymalnym 30 m 3 /h i szczytowym przepływie pożarowym 50m 3 /h VI.7.2 Zapotrzebowanie ciepła dla potrzeb c.w.u. VI Artyści Garderoby dla 161 osób Jednostkowe zapotrzebowanie c.w.u. przyjęto 30 l osobę / dobę Qdob śr. = = l/dobę = 4,83 m 3 /dobę Qh śr.= 4830 /12 = 402,5 l /h = 0,403 m 3 /h Nh = 1,35 Qmax.h.= 0,403 1,35 = 0,55 m 3 /h VI Widownia Ilość osób: 750 Jednostkowe zapotrzebowanie c.w.u. przyjęto 7,5 l osobę / dobę Qdob śr. = 750 7,5 = l/dobę = 5,63 m 3 /dobę Qh śr.= /12 = 468,75 l /h = 0,469 m 3 /h Nh = 3,0 9

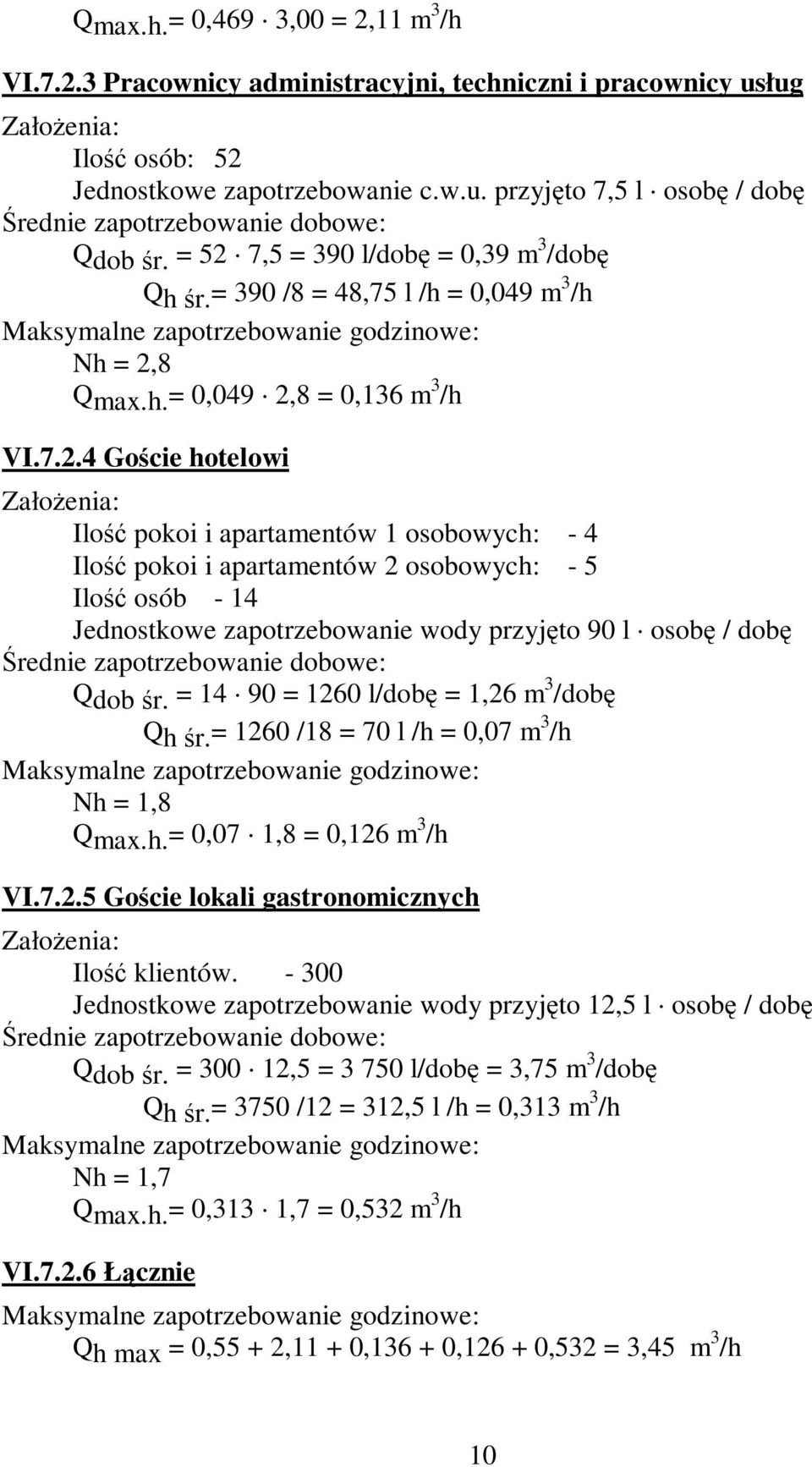

10 Qmax.h.= 0,469 3,00 = 2,11 m 3 /h VI Pracownicy administracyjni, techniczni i pracownicy usług Ilość osób: 52 Jednostkowe zapotrzebowanie c.w.u. przyjęto 7,5 l osobę / dobę Qdob śr. = 52 7,5 = 390 l/dobę = 0,39 m 3 /dobę Qh śr.= 390 /8 = 48,75 l /h = 0,049 m 3 /h Nh = 2,8 Qmax.h.= 0,049 2,8 = 0,136 m 3 /h VI Goście hotelowi Ilość pokoi i apartamentów 1 osobowych: - 4 Ilość pokoi i apartamentów 2 osobowych: - 5 Ilość osób - 14 Jednostkowe zapotrzebowanie wody przyjęto 90 l osobę / dobę Qdob śr. = = 1260 l/dobę = 1,26 m 3 /dobę Qh śr.= 1260 /18 = 70 l /h = 0,07 m 3 /h Nh = 1,8 Qmax.h.= 0,07 1,8 = 0,126 m 3 /h VI Goście lokali gastronomicznych Ilość klientów Jednostkowe zapotrzebowanie wody przyjęto 12,5 l osobę / dobę Qdob śr. = ,5 = l/dobę = 3,75 m 3 /dobę Qh śr.= 3750 /12 = 312,5 l /h = 0,313 m 3 /h Nh = 1,7 Qmax.h.= 0,313 1,7 = 0,532 m 3 /h VI Łącznie Qh max = 0,55 + 2,11 + 0, , ,532 = 3,45 m 3 /h 10

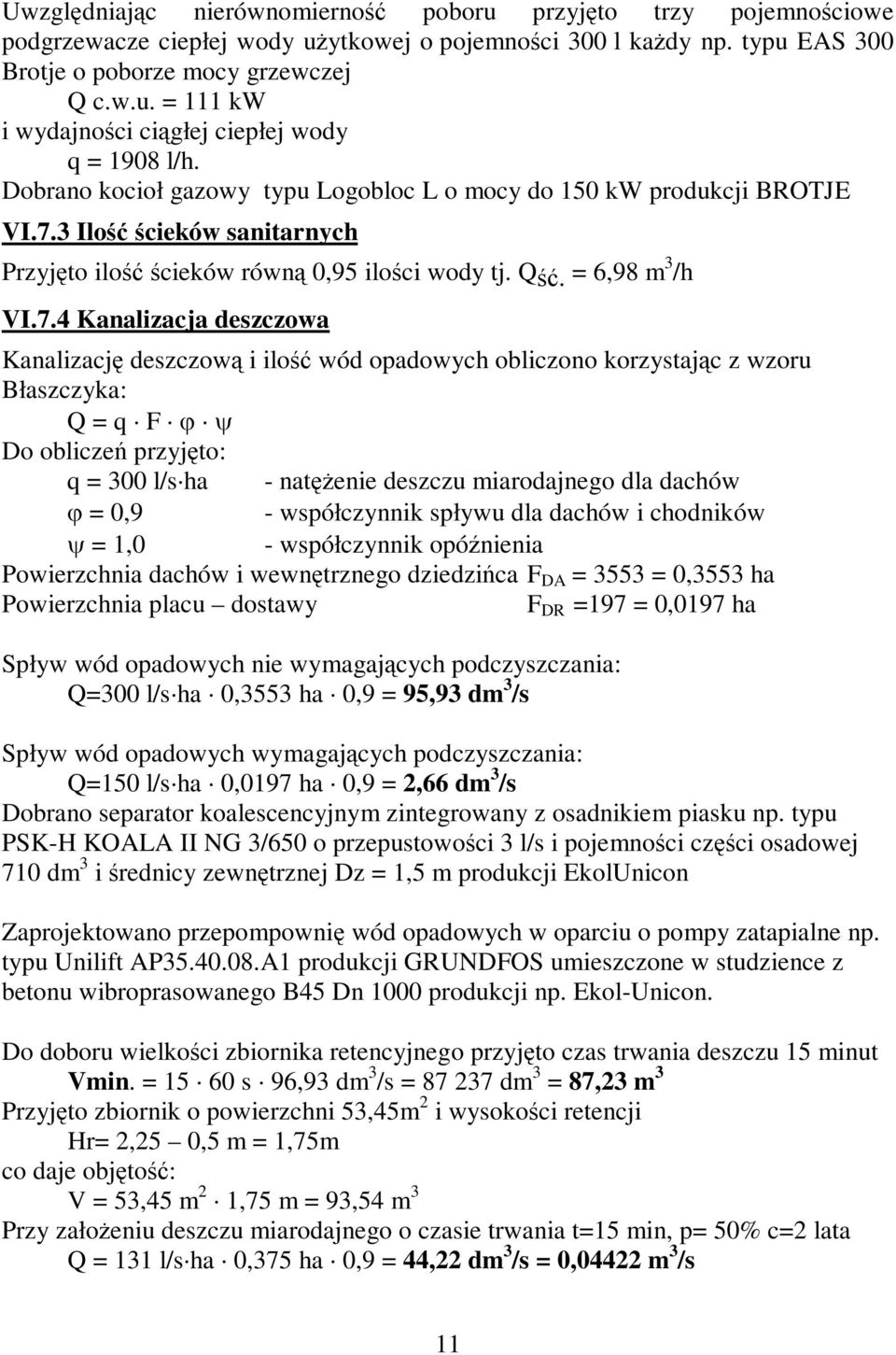

11 Uwzględniając nierównomierność poboru przyjęto trzy pojemnościowe podgrzewacze ciepłej wody użytkowej o pojemności 300 l każdy np. typu EAS 300 Brotje o poborze mocy grzewczej Q c.w.u. = 111 kw i wydajności ciągłej ciepłej wody q = 1908 l/h. Dobrano kocioł gazowy typu Logobloc L o mocy do 150 kw produkcji BROTJE VI.7.3 Ilość ścieków sanitarnych Przyjęto ilość ścieków równą 0,95 ilości wody tj. Qść. = 6,98 m 3 /h VI.7.4 Kanalizacja deszczowa Kanalizację deszczową i ilość wód opadowych obliczono korzystając z wzoru Błaszczyka: Q = q F ϕ ψ Do obliczeń przyjęto: q = 300 l/s ha - natężenie deszczu miarodajnego dla dachów ϕ = 0,9 - współczynnik spływu dla dachów i chodników ψ = 1,0 - współczynnik opóźnienia Powierzchnia dachów i wewnętrznego dziedzińca F DA = 3553 = 0,3553 ha Powierzchnia placu dostawy F DR =197 = 0,0197 ha Spływ wód opadowych nie wymagających podczyszczania: Q=300 l/s ha 0,3553 ha 0,9 = 95,93 dm 3 /s Spływ wód opadowych wymagających podczyszczania: Q=150 l/s ha 0,0197 ha 0,9 = 2,66 dm 3 /s Dobrano separator koalescencyjnym zintegrowany z osadnikiem piasku np. typu PSK-H KOALA II NG 3/650 o przepustowości 3 l/s i pojemności części osadowej 710 dm 3 i średnicy zewnętrznej Dz = 1,5 m produkcji EkolUnicon Zaprojektowano przepompownię wód opadowych w oparciu o pompy zatapialne np. typu Unilift AP A1 produkcji GRUNDFOS umieszczone w studzience z betonu wibroprasowanego B45 Dn 1000 produkcji np. Ekol-Unicon. Do doboru wielkości zbiornika retencyjnego przyjęto czas trwania deszczu 15 minut Vmin. = s 96,93 dm 3 /s = dm 3 = 87,23 m 3 Przyjęto zbiornik o powierzchni 53,45m 2 i wysokości retencji Hr= 2,25 0,5 m = 1,75m co daje objętość: V = 53,45 m 2 1,75 m = 93,54 m 3 Przy założeniu deszczu miarodajnego o czasie trwania t=15 min, p= 50% c=2 lata Q = 131 l/s ha 0,375 ha 0,9 = 44,22 dm 3 /s = 0,04422 m 3 /s 11

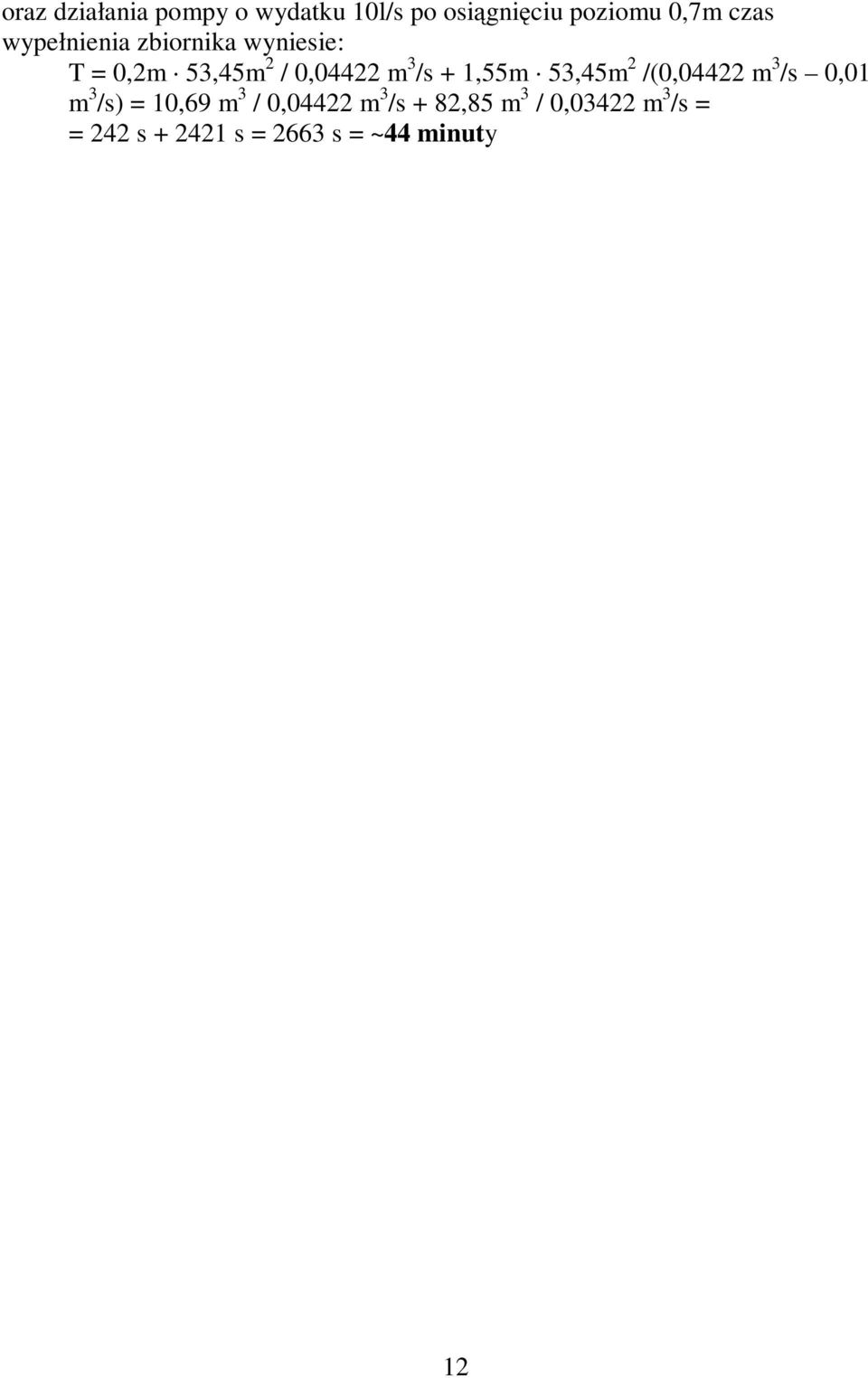

12 oraz działania pompy o wydatku 10l/s po osiągnięciu poziomu 0,7m czas wypełnienia zbiornika wyniesie: T = 0,2m 53,45m 2 / 0,04422 m 3 /s + 1,55m 53,45m 2 /(0,04422 m 3 /s 0,01 m 3 /s) = 10,69 m 3 / 0,04422 m 3 /s + 82,85 m 3 / 0,03422 m 3 /s = = 242 s s = 2663 s = ~44 minuty 12
