1 Oferta elementów do budowy baterii kondensatorów Główną linią produktów firmy KMB Systems są automatyczne regulatory do korekcji współczynnika mocy (APFC), oraz inne powiązane elementy do budowy prostych jak i zaawansowanych baterii kondensatorów. Ponieważ istnieje wiele różnych opcji poprawy współczynnika mocy biernej, dlatego chcielibyśmy przedstawić Państwu krótki przegląd naszych produktów i rozwiązań. Bez względu na to, czy jesteście prefabrykatorem, projektantem, serwisantem utrzymania ruchu, inżynierem systemów energetycznych lub może zarządzającym obiektem, mamy nadzieję, że ten krótki poradnik dostarczy Wam przydatnych informacji pomocnych przy rozwiązywaniu problemów z kompensacją mocy biernej. W poniższym artykule zostaną Państwu przedstawione rozwiązania te proste jak i te bardziej rozbudowane z użyciem najbardziej zaawansowanych regulatorów mocy biernej łącznie z tymi do aplikacji specjalnych. Nasze portfolio obejmuje kompaktowe kontrolery do podstawowych zastosowań, bardziej zaawansowane regulatory mocy biernej z wyjściami przekaźnikowymi i specjalne regulatory z wyjściami statycznymi do sterowania szybkimi (dynamicznymi) szafami kompensacji współczynnika mocy biernej z przełączaniem modułami tyrystorowymi. Oferujemy linię regulatorów APFC z pomiarem prądu i napięcia w jednej fazie, druga linia to regulatory z pomiarem prądu i napięcia w trzech fazach (do układów niesymetrycznie obciążonych) z wbudowanym miernikiem parametrów elektrycznych, analizatorem mocy jak i z możliwością rejestracji danych (wbudowana pamięć i moduł komunikacji). Nasze sterowniki są stosowane na całym świecie w układach kompensacji sieci niskiego napięcia, ale również w automatycznych systemach średnich napięć i podstacjach wysokich napięć. Zapytaj nas o właściwą referencję dla Twojej aplikacji Ufamy naszym produktom i rozwiązaniom a także wierzymy, że Państwo jako nasi klienci też im zaufacie. W przypadku jakichkolwiek wątpliwości, pytań lub specjalnych wymagań dla produktów prosimy o kontakt z naszym działem technicznym biuro@mapotech.pl

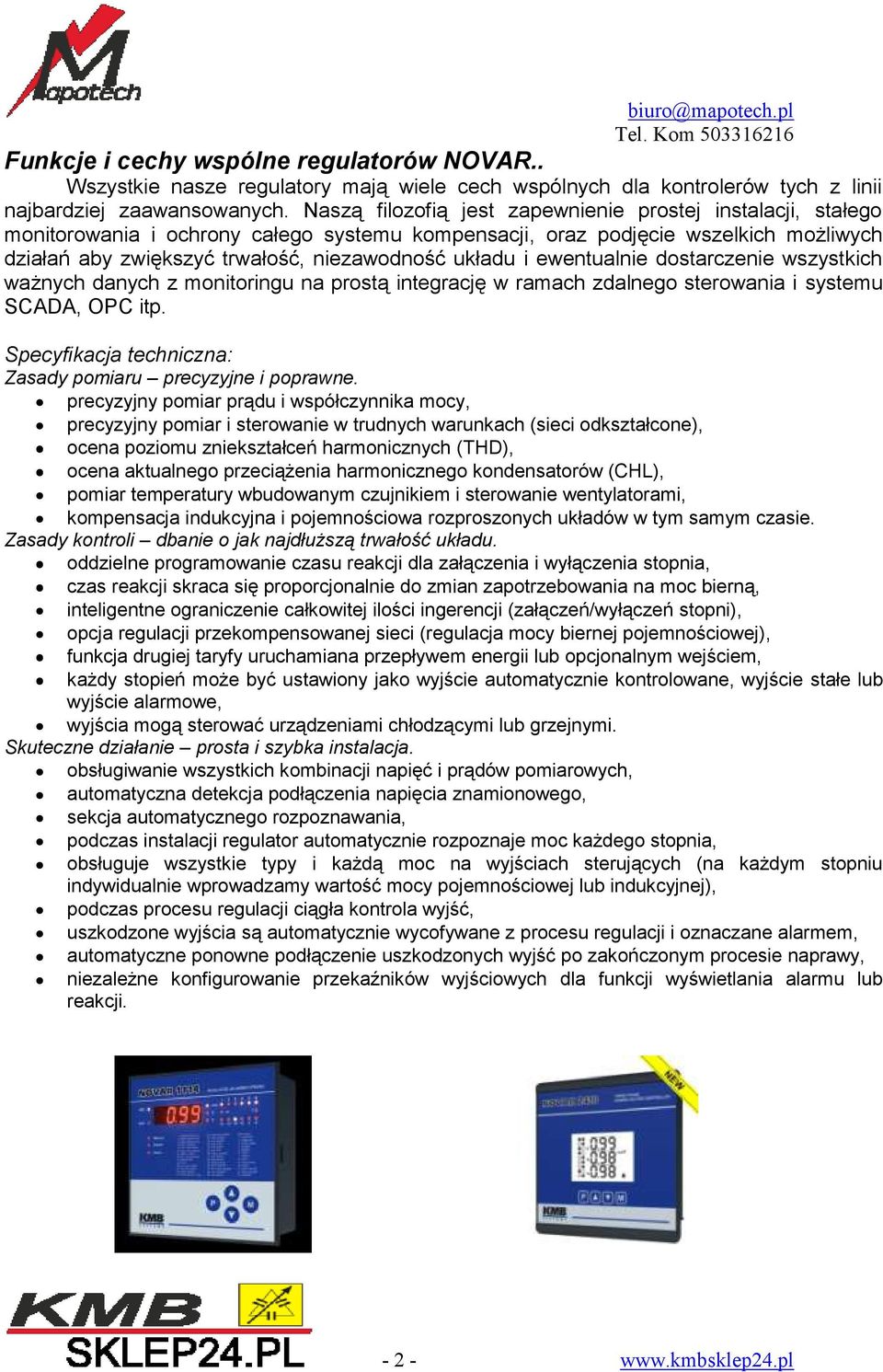

2 Funkcje i cechy wspólne regulatorów NOVAR.. Wszystkie nasze regulatory mają wiele cech wspólnych dla kontrolerów tych z linii najbardziej zaawansowanych. Naszą filozofią jest zapewnienie prostej instalacji, stałego monitorowania i ochrony całego systemu kompensacji, oraz podjęcie wszelkich możliwych działań aby zwiększyć trwałość, niezawodność układu i ewentualnie dostarczenie wszystkich ważnych danych z monitoringu na prostą integrację w ramach zdalnego sterowania i systemu SCADA, OPC itp. Specyfikacja techniczna: Zasady pomiaru precyzyjne i poprawne. precyzyjny pomiar prądu i współczynnika mocy, precyzyjny pomiar i sterowanie w trudnych warunkach (sieci odkształcone), ocena poziomu zniekształceń harmonicznych (THD), ocena aktualnego przeciążenia harmonicznego kondensatorów (CHL), pomiar temperatury wbudowanym czujnikiem i sterowanie wentylatorami, kompensacja indukcyjna i pojemnościowa rozproszonych układów w tym samym czasie. Zasady kontroli dbanie o jak najdłuższą trwałość układu. oddzielne programowanie czasu reakcji dla załączenia i wyłączenia stopnia, czas reakcji skraca się proporcjonalnie do zmian zapotrzebowania na moc bierną, inteligentne ograniczenie całkowitej ilości ingerencji (załączeń/wyłączeń stopni), opcja regulacji przekompensowanej sieci (regulacja mocy biernej pojemnościowej), funkcja drugiej taryfy uruchamiana przepływem energii lub opcjonalnym wejściem, każdy stopień może być ustawiony jako wyjście automatycznie kontrolowane, wyjście stałe lub wyjście alarmowe, wyjścia mogą sterować urządzeniami chłodzącymi lub grzejnymi. Skuteczne działanie prosta i szybka instalacja. obsługiwanie wszystkich kombinacji napięć i prądów pomiarowych, automatyczna detekcja podłączenia napięcia znamionowego, sekcja automatycznego rozpoznawania, podczas instalacji regulator automatycznie rozpoznaje moc każdego stopnia, obsługuje wszystkie typy i każdą moc na wyjściach sterujących (na każdym stopniu indywidualnie wprowadzamy wartość mocy pojemnościowej lub indukcyjnej), podczas procesu regulacji ciągła kontrola wyjść, uszkodzone wyjścia są automatycznie wycofywane z procesu regulacji i oznaczane alarmem, automatyczne ponowne podłączenie uszkodzonych wyjść po zakończonym procesie naprawy, niezależne konfigurowanie przekaźników wyjściowych dla funkcji wyświetlania alarmu lub reakcji

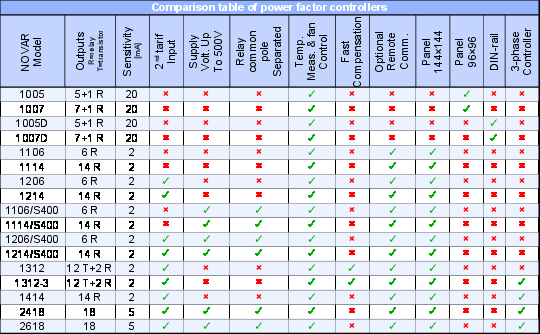

3 Tab.1. Tabela porównawcza oferowanych regulatorów: Podstawowy automatyczny model do kompensacji mocy biernej: W tej kategorii funkcjonalna prostota, kompaktowe wymiary i bardzo dobra cena jest zawsze naszym atutem. Ta kategoria oferuje podstawowe regulatory z pomiarem prądu na poziomie 20mA (przy nominalnej wartości 5A), 6 lub 8 kontrolowanych wyjść przekaźnikowych. Mamy do wyboru dwa modele, jeden do montażu tablicowego drugi do montażu na szynie DIN. NOVAR1005/1007 montaż tablicowy 96x96. Sterowniki te przeznaczone są do małych układów kompensacji, mniej wymagających aplikacji z ograniczeniami budżetowymi. Oba są w pełni zautomatyzowane i nie wymagają żadnej konfiguracji w typowym układzie (proces odbywa się automatycznie). Pomiar w jednej fazie, kontrola i automatyczne sterowanie stopniami odbywa się inteligentnie, aby zwiększyć całkowitą żywotność układu kompensacji. NOVAR1007 posiada 8 wyjść przekaźnikowych. W obu modelach funkcja kontroli temperatury może być stosowana dla jednego przekaźnika wyjściowego aby zapewnić chłodzenie w obudowie baterii kondensatorów. NOVAR1005D/1007D montaż na szynie DIN. Dzieli te same wszystkie funkcje i parametry co poprzedni model regulatora. Jedyną różnicą jest obudowa w tym przypadku do montażu na szynie DIN

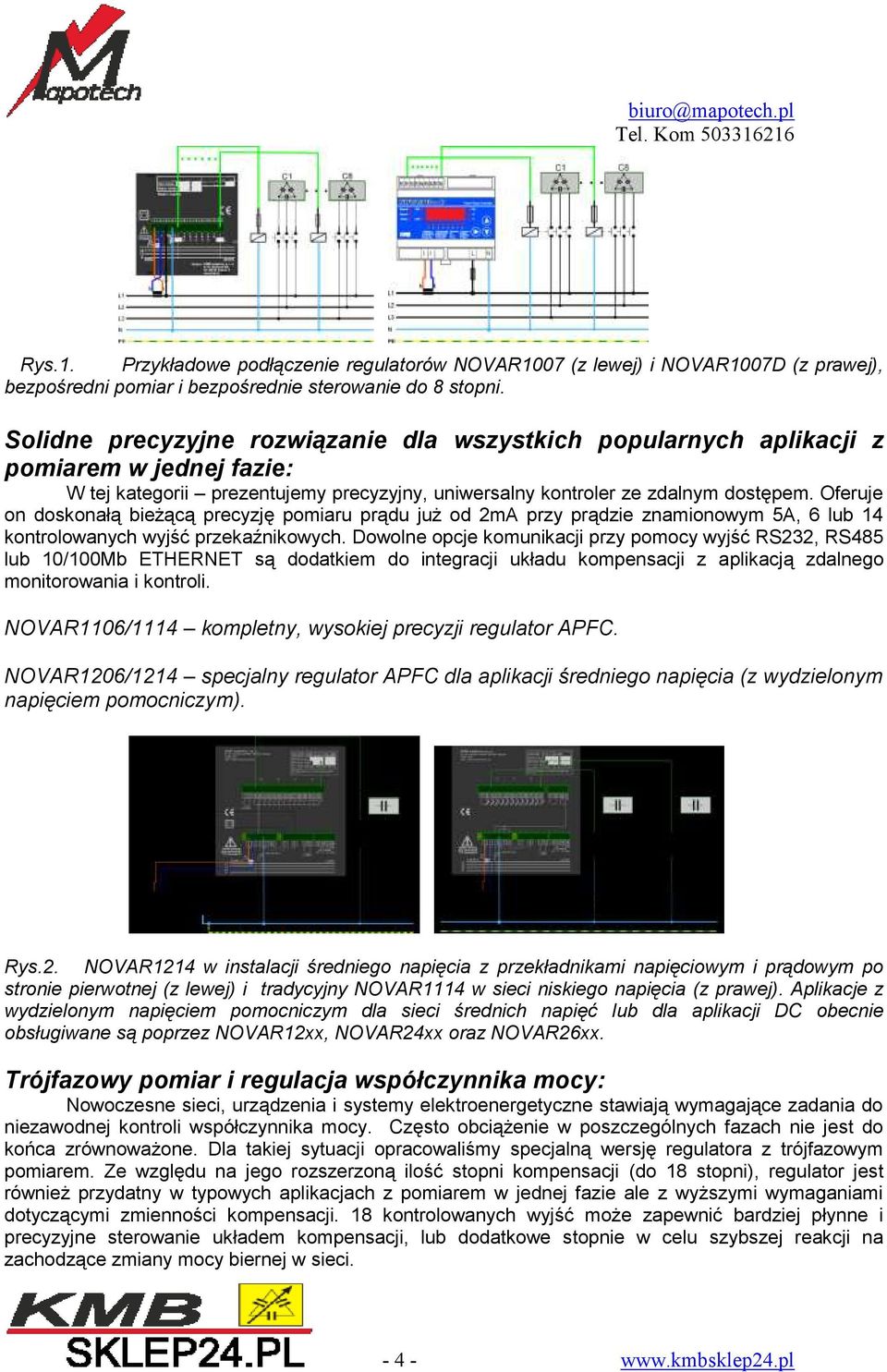

4 Rys.1. Przykładowe podłączenie regulatorów NOVAR1007 (z lewej) i NOVAR1007D (z prawej), bezpośredni pomiar i bezpośrednie sterowanie do 8 stopni. Solidne precyzyjne rozwiązanie dla wszystkich popularnych aplikacji z pomiarem w jednej fazie: W tej kategorii prezentujemy precyzyjny, uniwersalny kontroler ze zdalnym dostępem. Oferuje on doskonałą bieżącą precyzję pomiaru prądu już od 2mA przy prądzie znamionowym 5A, 6 lub 14 kontrolowanych wyjść przekaźnikowych. Dowolne opcje komunikacji przy pomocy wyjść RS232, RS485 lub 10/100Mb ETHERNET są dodatkiem do integracji układu kompensacji z aplikacją zdalnego monitorowania i kontroli. NOVAR1106/1114 kompletny, wysokiej precyzji regulator APFC. NOVAR1206/1214 specjalny regulator APFC dla aplikacji średniego napięcia (z wydzielonym napięciem pomocniczym). Rys.2. NOVAR1214 w instalacji średniego napięcia z przekładnikami napięciowym i prądowym po stronie pierwotnej (z lewej) i tradycyjny NOVAR1114 w sieci niskiego napięcia (z prawej). Aplikacje z wydzielonym napięciem pomocniczym dla sieci średnich napięć lub dla aplikacji DC obecnie obsługiwane są poprzez NOVAR12xx, NOVAR24xx oraz NOVAR26xx. Trójfazowy pomiar i regulacja współczynnika mocy: Nowoczesne sieci, urządzenia i systemy elektroenergetyczne stawiają wymagające zadania do niezawodnej kontroli współczynnika mocy. Często obciążenie w poszczególnych fazach nie jest do końca zrównoważone. Dla takiej sytuacji opracowaliśmy specjalną wersję regulatora z trójfazowym pomiarem. Ze względu na jego rozszerzoną ilość stopni kompensacji (do 18 stopni), regulator jest również przydatny w typowych aplikacjach z pomiarem w jednej fazie ale z wyższymi wymaganiami dotyczącymi zmienności kompensacji. 18 kontrolowanych wyjść może zapewnić bardziej płynne i precyzyjne sterowanie układem kompensacji, lub dodatkowe stopnie w celu szybszej reakcji na zachodzące zmiany mocy biernej w sieci

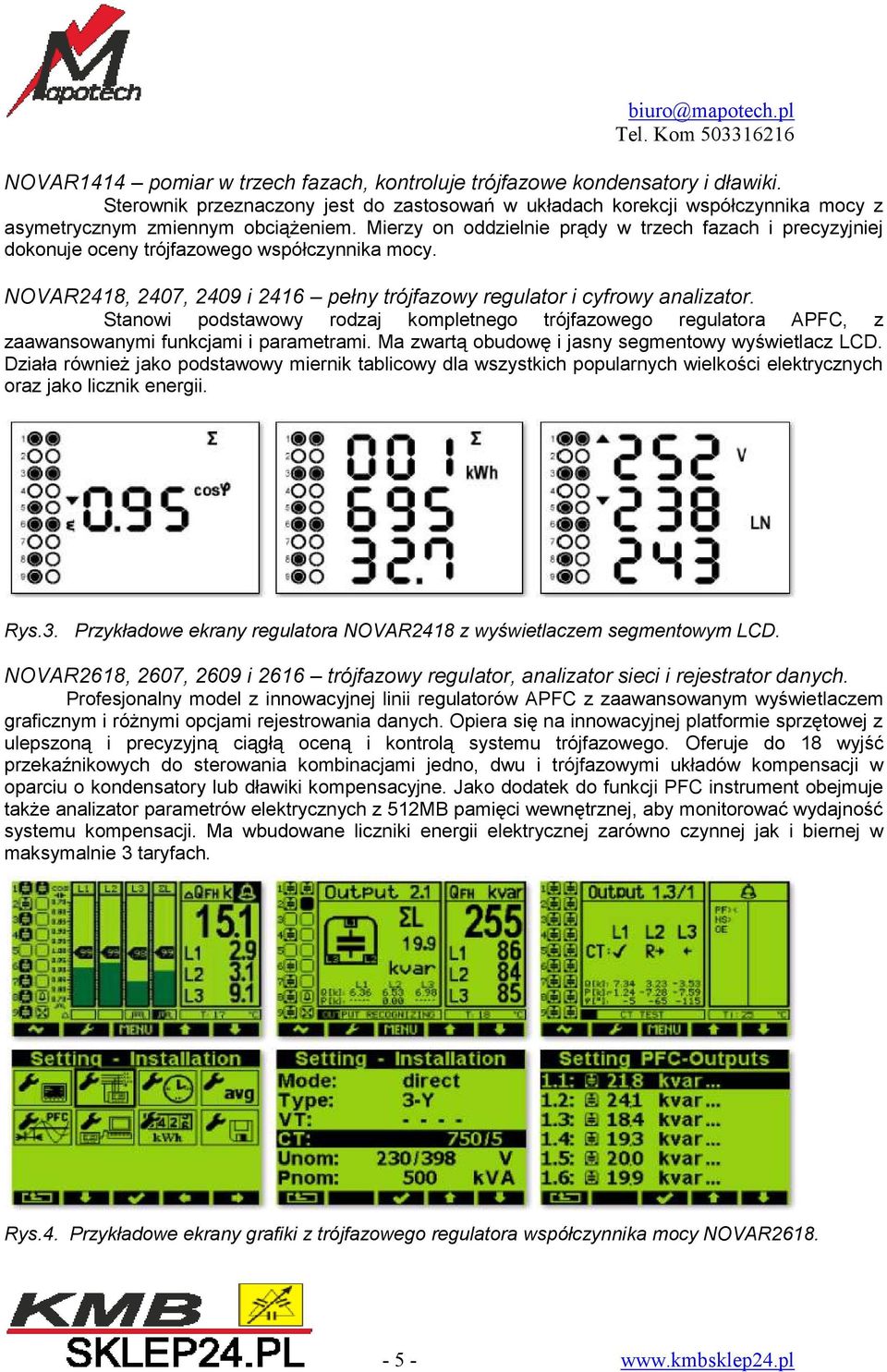

5 NOVAR1414 pomiar w trzech fazach, kontroluje trójfazowe kondensatory i dławiki. Sterownik przeznaczony jest do zastosowań w układach korekcji współczynnika mocy z asymetrycznym zmiennym obciążeniem. Mierzy on oddzielnie prądy w trzech fazach i precyzyjniej dokonuje oceny trójfazowego współczynnika mocy. NOVAR2418, 2407, 2409 i 2416 pełny trójfazowy regulator i cyfrowy analizator. Stanowi podstawowy rodzaj kompletnego trójfazowego regulatora APFC, z zaawansowanymi funkcjami i parametrami. Ma zwartą obudowę i jasny segmentowy wyświetlacz LCD. Działa również jako podstawowy miernik tablicowy dla wszystkich popularnych wielkości elektrycznych oraz jako licznik energii. Rys.3. Przykładowe ekrany regulatora NOVAR2418 z wyświetlaczem segmentowym LCD. NOVAR2618, 2607, 2609 i 2616 trójfazowy regulator, analizator sieci i rejestrator danych. Profesjonalny model z innowacyjnej linii regulatorów APFC z zaawansowanym wyświetlaczem graficznym i różnymi opcjami rejestrowania danych. Opiera się na innowacyjnej platformie sprzętowej z ulepszoną i precyzyjną ciągłą oceną i kontrolą systemu trójfazowego. Oferuje do 18 wyjść przekaźnikowych do sterowania kombinacjami jedno, dwu i trójfazowymi układów kompensacji w oparciu o kondensatory lub dławiki kompensacyjne. Jako dodatek do funkcji PFC instrument obejmuje także analizator parametrów elektrycznych z 512MB pamięci wewnętrznej, aby monitorować wydajność systemu kompensacji. Ma wbudowane liczniki energii elektrycznej zarówno czynnej jak i biernej w maksymalnie 3 taryfach. Rys.4. Przykładowe ekrany grafiki z trójfazowego regulatora współczynnika mocy NOVAR

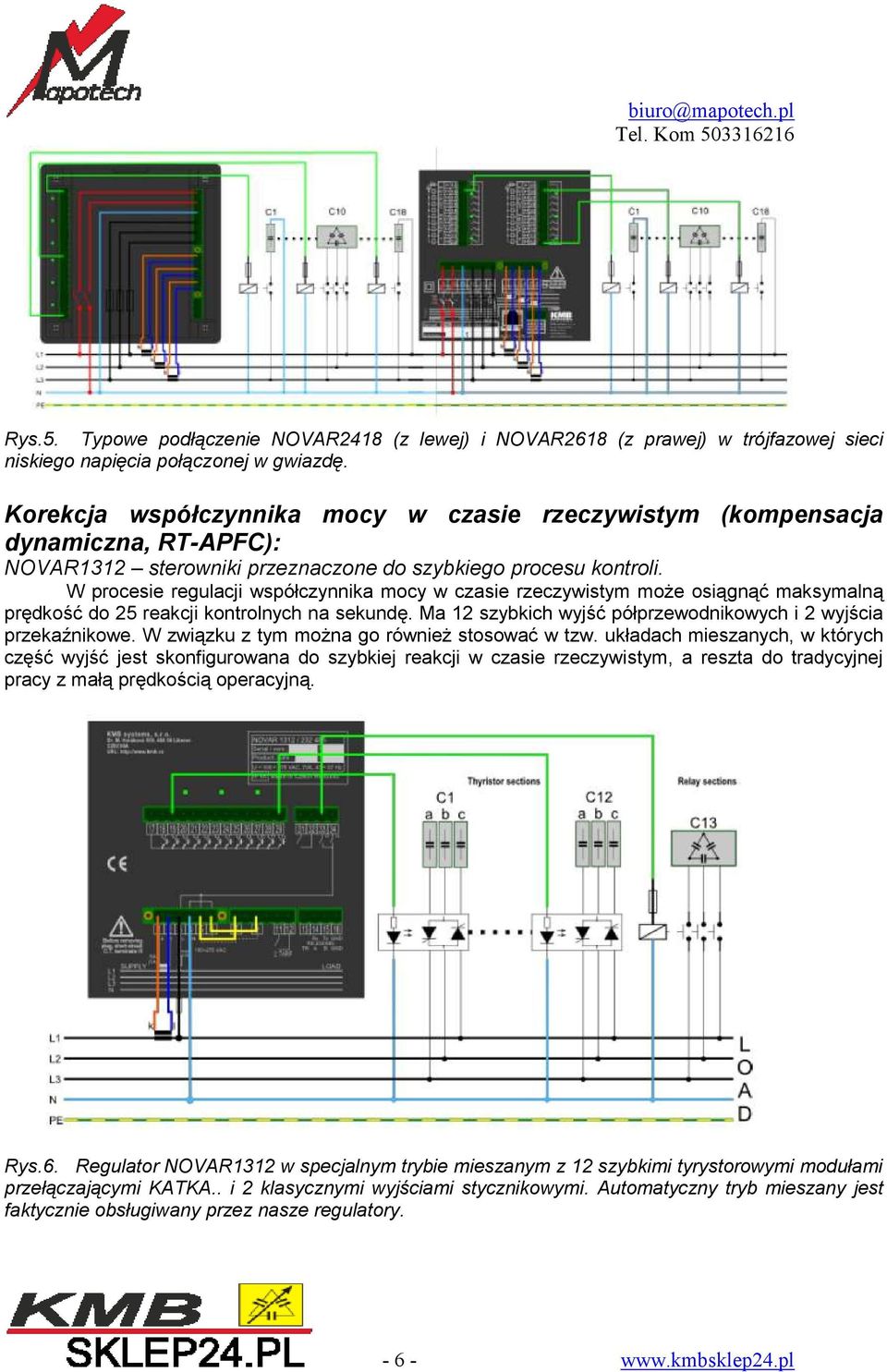

6 Rys.5. Typowe podłączenie NOVAR2418 (z lewej) i NOVAR2618 (z prawej) w trójfazowej sieci niskiego napięcia połączonej w gwiazdę. Korekcja współczynnika mocy w czasie rzeczywistym (kompensacja dynamiczna, RT-APFC): NOVAR1312 sterowniki przeznaczone do szybkiego procesu kontroli. W procesie regulacji współczynnika mocy w czasie rzeczywistym może osiągnąć maksymalną prędkość do 25 reakcji kontrolnych na sekundę. Ma 12 szybkich wyjść półprzewodnikowych i 2 wyjścia przekaźnikowe. W związku z tym można go również stosować w tzw. układach mieszanych, w których część wyjść jest skonfigurowana do szybkiej reakcji w czasie rzeczywistym, a reszta do tradycyjnej pracy z małą prędkością operacyjną. Rys.6. Regulator NOVAR1312 w specjalnym trybie mieszanym z 12 szybkimi tyrystorowymi modułami przełączającymi KATKA.. i 2 klasycznymi wyjściami stycznikowymi. Automatyczny tryb mieszany jest faktycznie obsługiwany przez nasze regulatory

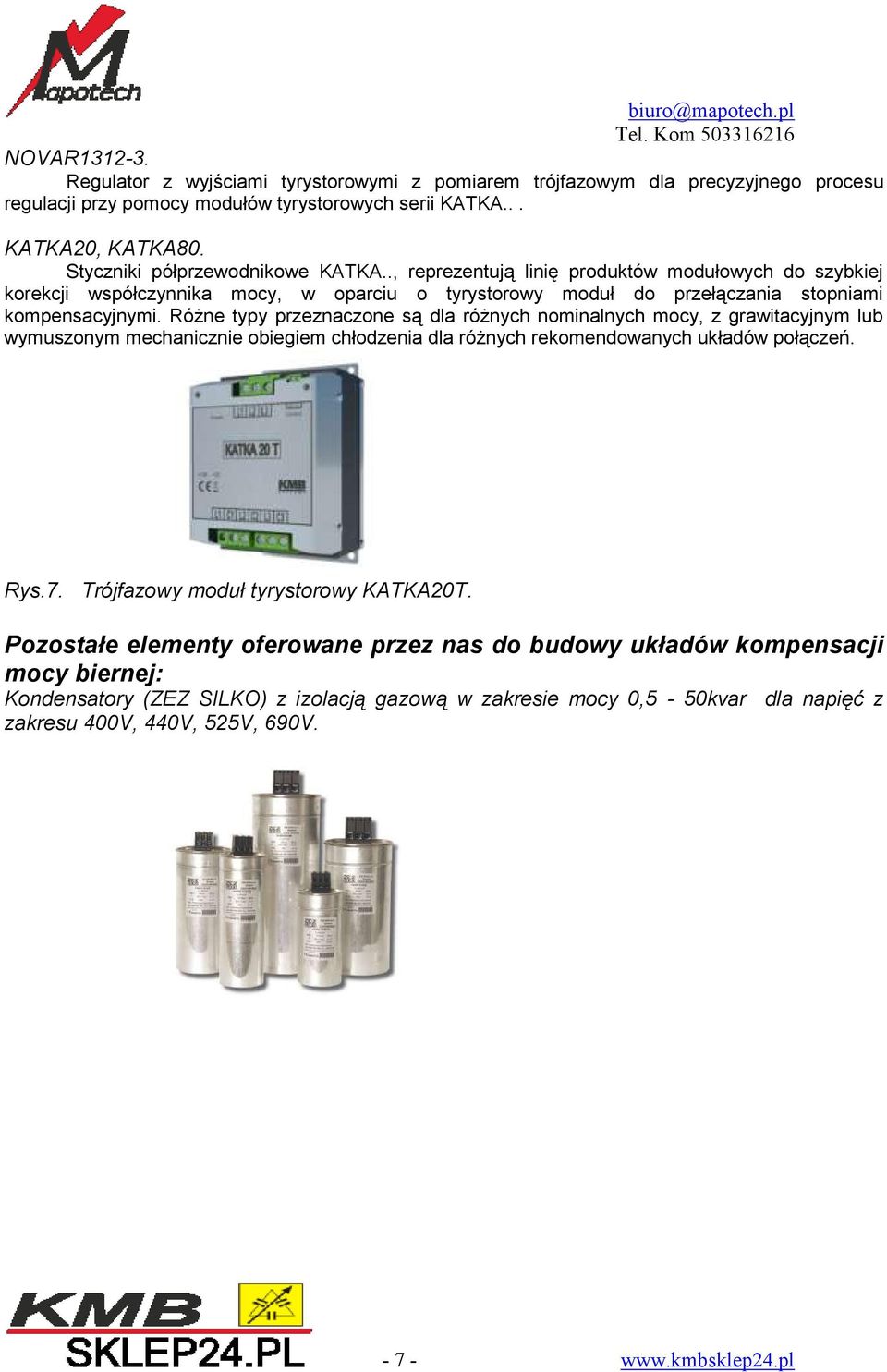

7 NOVAR Regulator z wyjściami tyrystorowymi z pomiarem trójfazowym dla precyzyjnego procesu regulacji przy pomocy modułów tyrystorowych serii KATKA... KATKA20, KATKA80. Styczniki półprzewodnikowe KATKA.., reprezentują linię produktów modułowych do szybkiej korekcji współczynnika mocy, w oparciu o tyrystorowy moduł do przełączania stopniami kompensacyjnymi. Różne typy przeznaczone są dla różnych nominalnych mocy, z grawitacyjnym lub wymuszonym mechanicznie obiegiem chłodzenia dla różnych rekomendowanych układów połączeń. Rys.7. Trójfazowy moduł tyrystorowy KATKA20T. Pozostałe elementy oferowane przez nas do budowy układów kompensacji mocy biernej: Kondensatory (ZEZ SILKO) z izolacją gazową w zakresie mocy 0,5-50kvar dla napięć z zakresu 400V, 440V, 525V, 690V

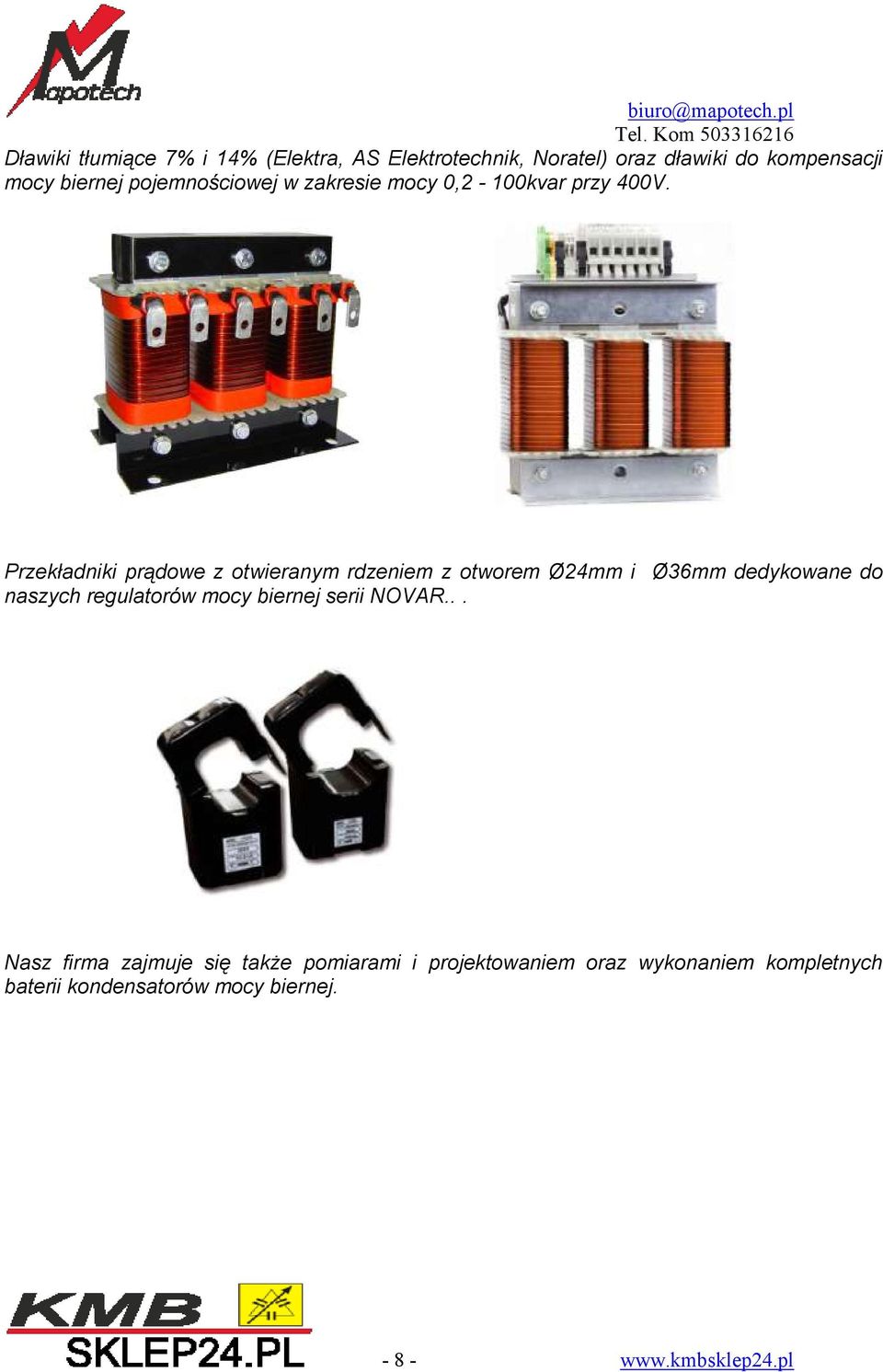

8 Dławiki tłumiące 7% i 14% (Elektra, AS Elektrotechnik, Noratel) oraz dławiki do kompensacji mocy biernej pojemnościowej w zakresie mocy 0,2-100kvar przy 400V. Przekładniki prądowe z otwieranym rdzeniem z otworem Ø24mm i Ø36mm dedykowane do naszych regulatorów mocy biernej serii NOVAR... Nasz firma zajmuje się także pomiarami i projektowaniem oraz wykonaniem kompletnych baterii kondensatorów mocy biernej
