PROJEKT BUDOWLANY PRZYŁĄCZA WODY I INSTALACJI WOD-KAN ZADANIE: PROJEKT ZESPOŁU BOISK SPORTOWYCH Baniocha, gmina Góra Kalwaria SPIS TREŚCI

Transkrypt

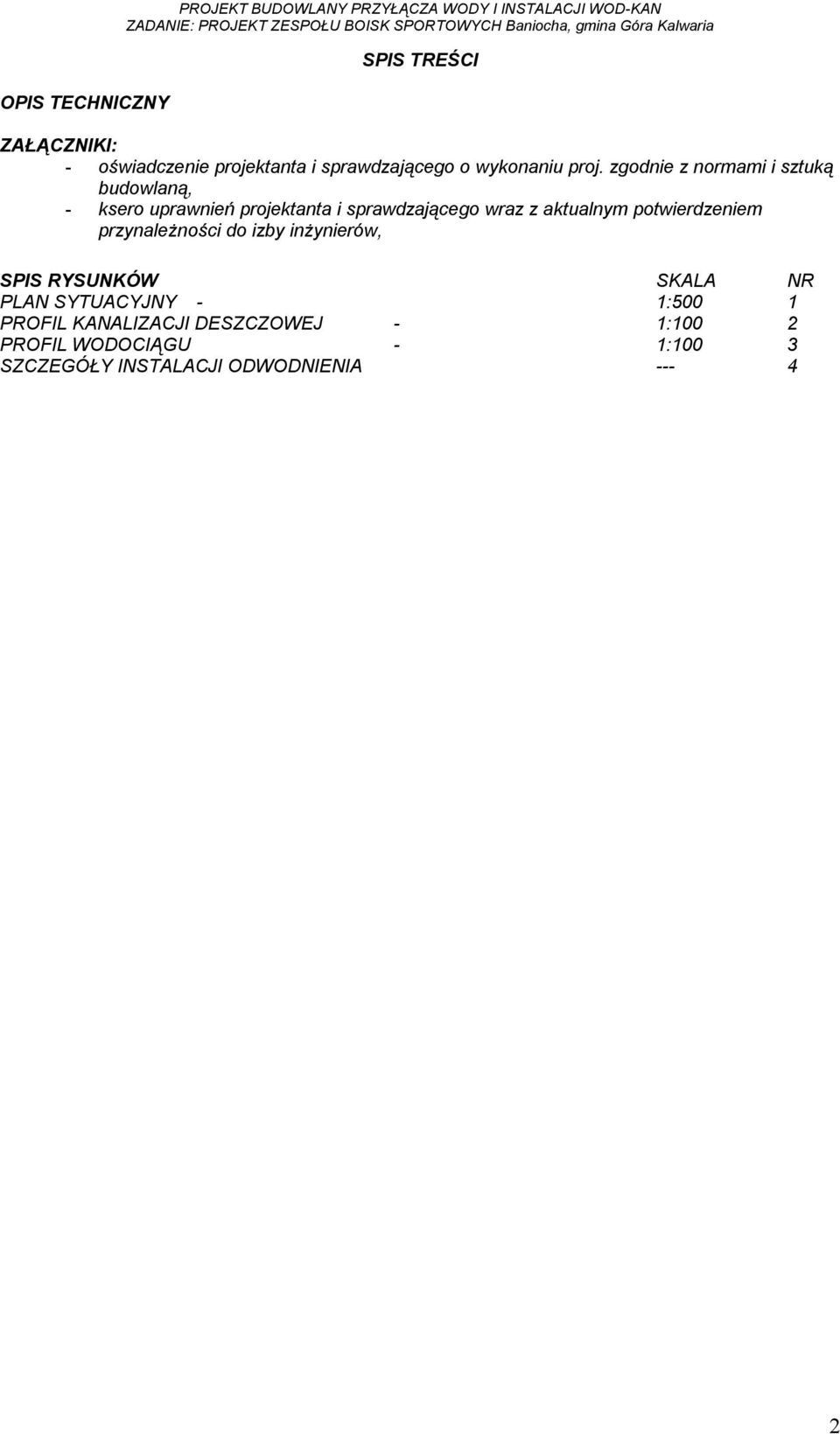

1 OPIS TECHNICZNY PROJEKT BUDOWLANY PRZYŁĄCZA WODY I INSTALACJI WOD-KAN SPIS TREŚCI ZAŁĄCZNIKI: - oświadczenie projektanta i sprawdzającego o wykonaniu proj. zgodnie z normami i sztuką budowlaną, - ksero uprawnień projektanta i sprawdzającego wraz z aktualnym potwierdzeniem przynależności do izby inżynierów, SPIS RYSUNKÓW SKALA NR PLAN SYTUACYJNY - 1:500 1 PROFIL KANALIZACJI DESZCZOWEJ - 1:100 2 PROFIL WODOCIĄGU - 1:100 3 SZCZEGÓŁY INSTALACJI ODWODNIENIA

2 OPIS TECHNICZNY 1. Podstawa opracowania. - zlecenie inwestora, - P.B. architektury, - warunki przyłączenia, - plan sytuacyjny 1:500, - obowiązujące przepisy i normy. 2. Zakres opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji wod kan dla zadania PROJEKT ZESPOŁU BOISK SPORTOWYCH we wsi Baniocha, gmina Góra Kalwaria na działce 429/5 przy ul. Granicznej, Puławskiej, Szkolnej. Opracowanie swym zakresem obejmuje projekt instalacji odwodnienia projektowanych obiektów sportowych oraz odprowadzenia wód opadowych do zbiornika retencyjnego oraz instalację złączek do węża do podlewania i utrzymania terenu wraz z przyłączem. 3. ROZWIĄZANIA PROJEKTOWE 3.1. ODWODNIENIE INSTALACJA KANALIZACJI DESZCZOWEJ Rozwiązania projektowe: Dla nawierzchni przepuszczalnych jak trawa syntetyczna przyjęto odwodnienie instalacją drenarską montowaną w konstrukcji nawierzchni oraz dodatkowo dla boiska głównego odprowadzenie wód pośniegowych z krawędzi nawierzchni systemowym korytem odwodnienia linowego, dla nawierzchni nieprzepuszczalnych jak areny poliuretanowe, przewidziano odwodnienie korytami liniowymi. Pod arenami z nawierzchni przepuszczalnych przyjęto zastosowanie drenów PVC-U o średnicy zewnętrznej 75mm i wewnętrznej 65mm w otulinie z geowłókniny, o otworach rury drenarskiej 1,5x5,0mm. Dreny układane w korytach wypełnionych żwirem płukanym korytowanie rowów przewidziano w gruncie rodzimym z zabezpieczeniem wypełnienia koryta za pomocą geowłokniny drenarskiej o włóknach ciągłych o wysokich parametrach wodoprzepuszczalności. Dopuszcza się zastosowanie innego materiału do wypełnienia kanału trapezowego np. jak kruszywo łamane, wypełnienie naturalne bądź pochodzenia antropogenicznego przy zachowaniu minimalnego współczynnika wodoprzepuszczalności k=8,0m/d. Dla krawędzi nawierzchni z trawy syntetycznej przewidziano zastosowanie betonowych koryt muldowych na przykład systemu sport firmy Hauraton. Z uwagi na bezpieczeństwo użytkowania zastosowane koryta muldowe musza być przeznaczone do stosowania na obiektach sportowych i rekreacyjnych. Dla nawierzchni nieprzepuszczalnych i krawędzi boiska głównego przyjęto odwodnienie układem odwodnień liniowych na przykład firmy Hauraton typu Recyfix standard 100 (korytka nr kat z pokrywą 5070 w odcinkach po 1000mm) lub inne równoważne technicznie Przewidziano odprowadzenie wód z instalacji odwodnienia aren sportowych do bezodpływowego zbiornika retencyjnego. Zbiornik przewidziano jako wykonany w obszarze projektowanego zieleńca zgodnie z częścią rysunkową jako podziemny układ zbiorników PE-HD. Dla przyjętego systemu odwodnienia oraz przyjętego opadu normatywnego deszczu dwuletniego o natężeniu 128dm3/s*ha wymagana objętość nieprzelewowa zbiornika wynosić będzie 40m3 (obliczenia wg. metody radzieckiej i Błaszczyka). Wody nagromadzone w zbiorniku przewidziano do wykorzystania wtórnie w podlewaniu zieleni i płukaniu nawierzchni syntetycznych jednak przy długotrwałych opadach lub braku regularnego poboru konieczne będzie odpompowywanie nagromadzonej wody wozami asenizacyjnymi z ich przeznaczeniem do rolnictwa, nawadniania innych terenów lub zrzutu do odbiorników wody. Projektuje się instalację kanalizacji deszczowej na terenie obiektu wykonaną jako sieć grawitacyjną. Projektuje się instalację z przewodów PVC do kanalizacji zewnętrznych klasy S 8 kn/m 2 łączonych za pomocą uszczelek gumowych (EPDM, TPE), o powierzchni zewnętrznej gładkiej, o jednorodnej strukturze ścianki rur i kształtek. Dla projektowanej kanalizacji deszczowej przewiduje się studzienki wykonane z rury karbowanej jako wykonanie systemowe np. firmy Wavin. Dla studni przewidziano zastosowanie pokryw: żeliwnej np. firmy Wavin typu A15 dla chodników i innych nawierzchni utwardzonych oraz pokryw systemowych PVC dla studni w obszarze projektowanych aren sportowych i trawników. Biorniki retencyjne przyjęto jako dwa szeregowe zbiorniki poziome cylindryczne z PE-HD o objętości L każdy na przykład dwa zbiorniki produkcji firmy PHUP Termochem dwupłaszczowe o średnicy 2,5m i długości 4,5m każdy. Zbiorniki połączone ze sobą układem dwóch rur cyrkulacyjnych jedna przy dnie i druga przy wierzchu zbiorników wykonanych z rur PVC o średnicy 200mm. W zbiornikach należy przewidzieć montaż pompy zatapialnej do poboru nagromadzonej wody np. pompa Grundfoss Unilift AP z włacznikiem elektrycznym wyprowadzonym do skrzynki zaworowej na powierzchni terenu w pobliżu zbiornika pobór wody zaworem ze złączką do węża dn25, pompa zabezpieczona przed suchobiegiem za pomocą rozłącznika pływakowego bądź za pomocą systemowego czujnika na wyposażeniu pompy. Odcinek 3

3 tłoczny od pompy do zaworu wykonać z rur np. PE de 40mm. Roboty ziemne i układanie kanałów. Rurociąg układać w wykopach suchych kombinowanych do głębokości 1,6 m wąskoprzestrzennych odeskowanych z zastosowaniem rozpór. Dno wykopu należy dokładnie oczyścić oraz zaniwelować. Roboty ziemne dla projektowanej sieci kanalizacji wykonać zgodnie z obowiązującymi warunkami technicznymi i normami: PN-68/B-06050, BN-83/ oraz instrukcjami opracowanymi przez producenta rur. Dodatkową głębokość dla wyrównania dna wykopu i wzmocnienia struktury gruntu musi być wykonana sposobem ręcznym. Wypoziomowana podsypka o grubości ok. 10 cm musi być luźno ułożona i nie ubita, aby zapewnić odpowiednie podparcie dla rury i kielicha. Materiał użyty do podsypki nie może zawierać ostrych kamieni i cząstek stałych o wymiarach powyżej 30 mm. Obsypka rurociągów musi zagwarantować odpowiednie podparcie ze wszystkich stron. Powinna być wykonana szybko po stwierdzeniu prawidłowości posadowienia rur. Materiał użyty do wykonania obsypki powinien spełnić te same warunki co materiał do wykonania podłoża. Obsypka rur musi być prowadzona aż do uzyskania grubości warstwy co najmniej 20 cm (po zagęszczeniu) powyżej wierzchu rury. Pozostałą część zasypki wykopów nad obsypką należy wykonać z gruntu rodzimego. Z gruntu należy usunąć duże i ostre kamienie. Przewody z rur PVC należy układać przy temperaturze powietrza od +5 do 30 oc. Układanie rur może odbywać się na uprzednio przygotowanym podłożu rodzimym odpowiednio zagęszczonym. Montaż przewodów powinien odbywać się na dnie wykopu zachowując projektowany spadek przewodów. Układanie wykonać na głębokości i ze spadkiem zgodnie z częścią graficzną projektu oraz technologią montażu tych rur. Dla rur ciśnieniowych PE od pompy do zaworu do podlewania stosować wymagania jak w pkt INSTALACJA WODOCIĄGOWA Rozwiązania projektowe: Przewidziano wykonanie przyłacza do miejskiej sieci wodociągowej PVC160mm na potrzeby podlewania i utrzymania terenów zielonych. Włączenie do sieci przewidziano nawiertką na rury PVC np. Hawle typ Haku z odejściem gwintowanym 1 (DN25) lub inne włączenie równoważne technicznie. Bezpośrednio za nawiertką przewidziano zastosowanie zasuwy np. Hawle typ E2 lub inne równoważnej o jednostronnym podłączeniu do nawiertki gwintem zewnętrznym 1 i jednostronnym podłączeniem rur PE de32 od strony instalacji wewnętrznej.. Zastosowane materiały i uzbrojenie. Instalację wodociągową na terenie obiektu oraz przyłącze do sieci miejskiej należy wykonać z rur i kształtek polietylenowych na przykład PE100 SDR17 PN10 o średnicy zgodnie z częścią rysunkową. Do połączeń stosować połączenia mufami elektrooporowymi. Na całej trasie projektowanych wodociągów na wysokości 20 [cm] nad rurą należy ułożyć taśmę magnetyczną łączoną na śruby zaciskowe. W zakresie projektowanych punktów poboru wody przewidziano wykonanie zaworów w terenie w postaci kurków dn20 ze złączką do węża elastycznego, zainstalowanych w skrzynce typowej, podziemnej o wymiarach 30x30x30cm z pokrywą żeliwną lub jako wyrób gotowy np. systemu Recyfix Sport skrzynia instalacyjna podziemna. Rurociąg układać na głębokości określonej w części rysunkowej i warunkach technicznych przyłączenia jako 1,6m. Rurociąg układać w wykopie wąsko-przestrzennym odeskowanym z zastosowaniem rozpór. Dno wykopu należy dokładnie oczyścić oraz zniwelować. Następnie wykonać podsypkę o grubości min. 10cm z przesianego piasku. Po ułożeniu wodociągu należy wykonać obsypkę z piasku o grubości min. 30cm powyżej powierzchni rury. Resztę wykopu należy wypełnić gruntem rodzimym. Pod drogami zasypkę należy zagęścić do 95% zmodyfikowanej wartości Proctora. Układanie wykonać na głębokości i ze spadkiem zgodnie z częścią graficzną projektu oraz technologią montażu tych rur. Instalację należy poddać próbie ciśnieniowej na 1MPa oraz dezynfekcji. Przewody w stanie odkrytym zinwentaryzować geodezyjnie. Woda opomiarowana będzie wodomierzem JS1,5 dn20 w studni wodomierzowej na terenie działki inwestora. Przed i za wodomierzem przewidziano zastosowanie zaworów kulowych oraz za zestawem wodomierza zaworu zwrotnego i antyskażeniowego zgodnie z opisem w części rysunkowej. 4 UWAGI KOŃCOWE -Wykonawstwo oraz odbiory robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych montażowych cz. III. -Materiały użyte do budowy powinny posiadać stosowne świadectwa jakości stwierdzające dopuszczenie do stosowania w budownictwie. W razie konieczności podejmowania decyzji w sprawach nieobjętych niniejszym opracowaniem należy porozumieć się z projektantem opracowującym dokumentację. Projektant: dr inż. Adam Krupiński 4

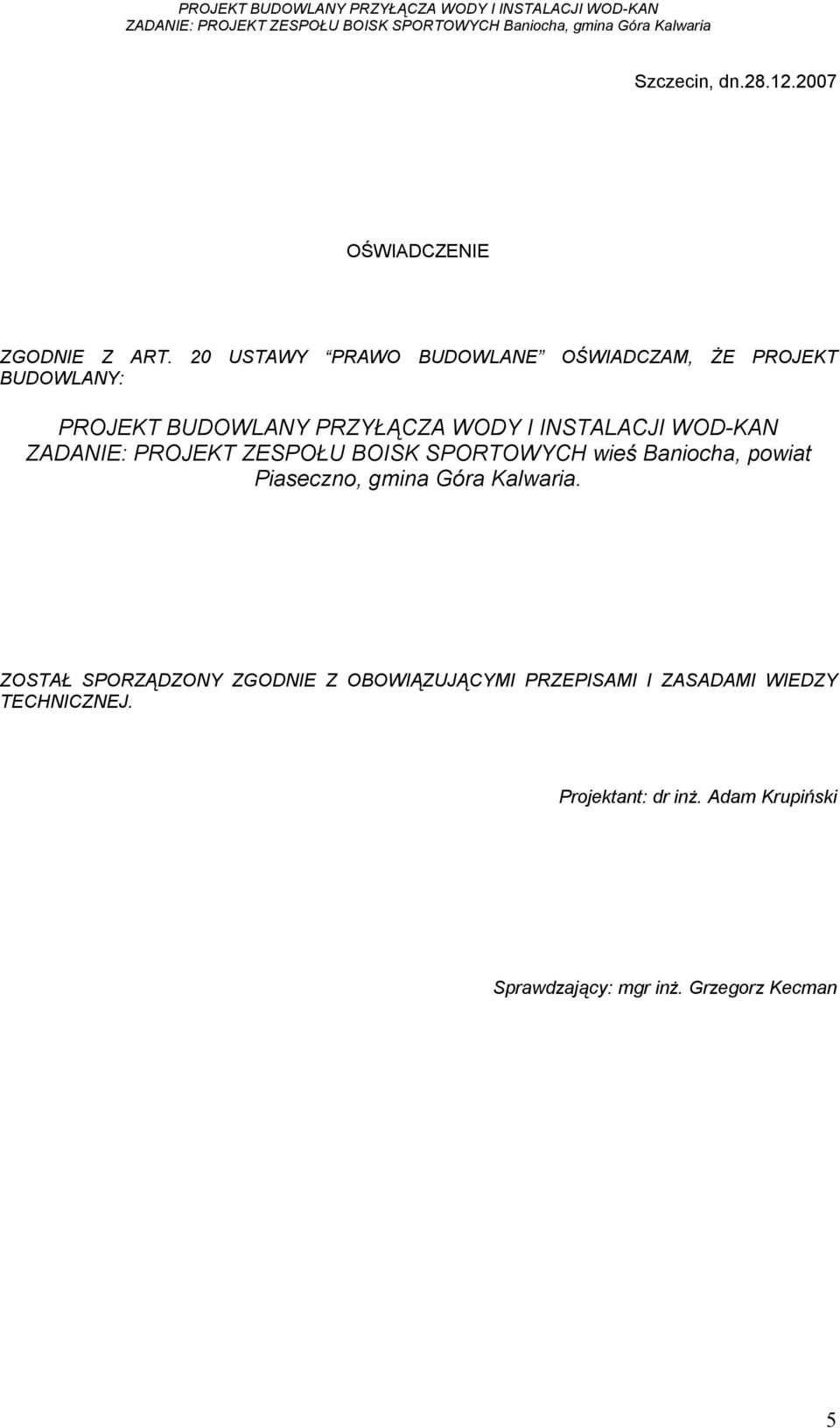

4 Szczecin, dn OŚWIADCZENIE ZGODNIE Z ART. 20 USTAWY PRAWO BUDOWLANE OŚWIADCZAM, ŻE PROJEKT BUDOWLANY: PROJEKT BUDOWLANY PRZYŁĄCZA WODY I INSTALACJI WOD-KAN ZADANIE: PROJEKT ZESPOŁU BOISK SPORTOWYCH wieś Baniocha, powiat Piaseczno, gmina Góra Kalwaria. ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ. Projektant: dr inż. Adam Krupiński Sprawdzający: mgr inż. Grzegorz Kecman 5

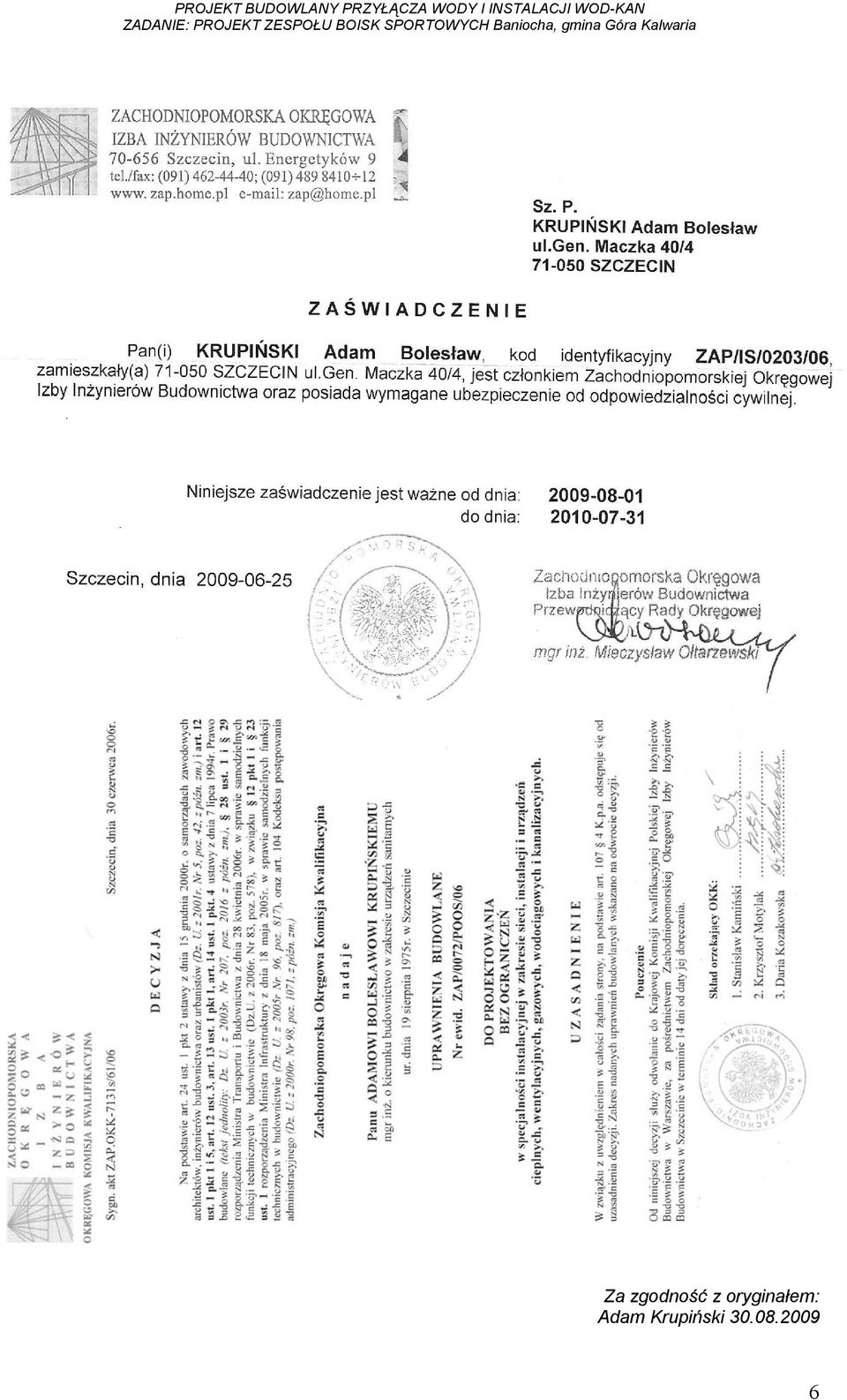

5 Za zgodność z oryginałem: Adam Krupiński

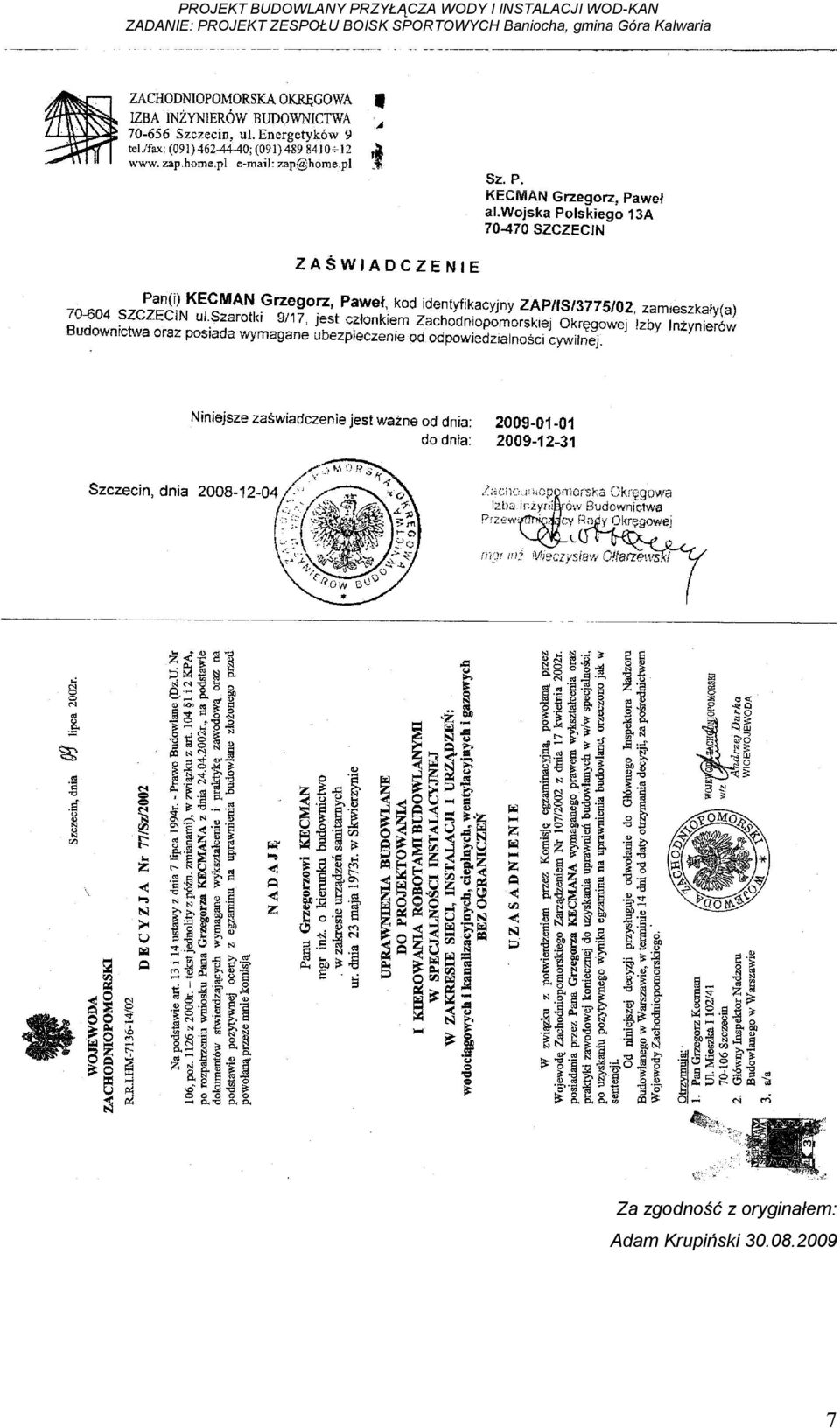

6 Za zgodność z oryginałem: Adam Krupiński

7 ZA ZGODNOŚĆ Z ORYGINAŁEM Dnia

8 ZA ZGODNOŚĆ Z ORYGINAŁEM Dnia
