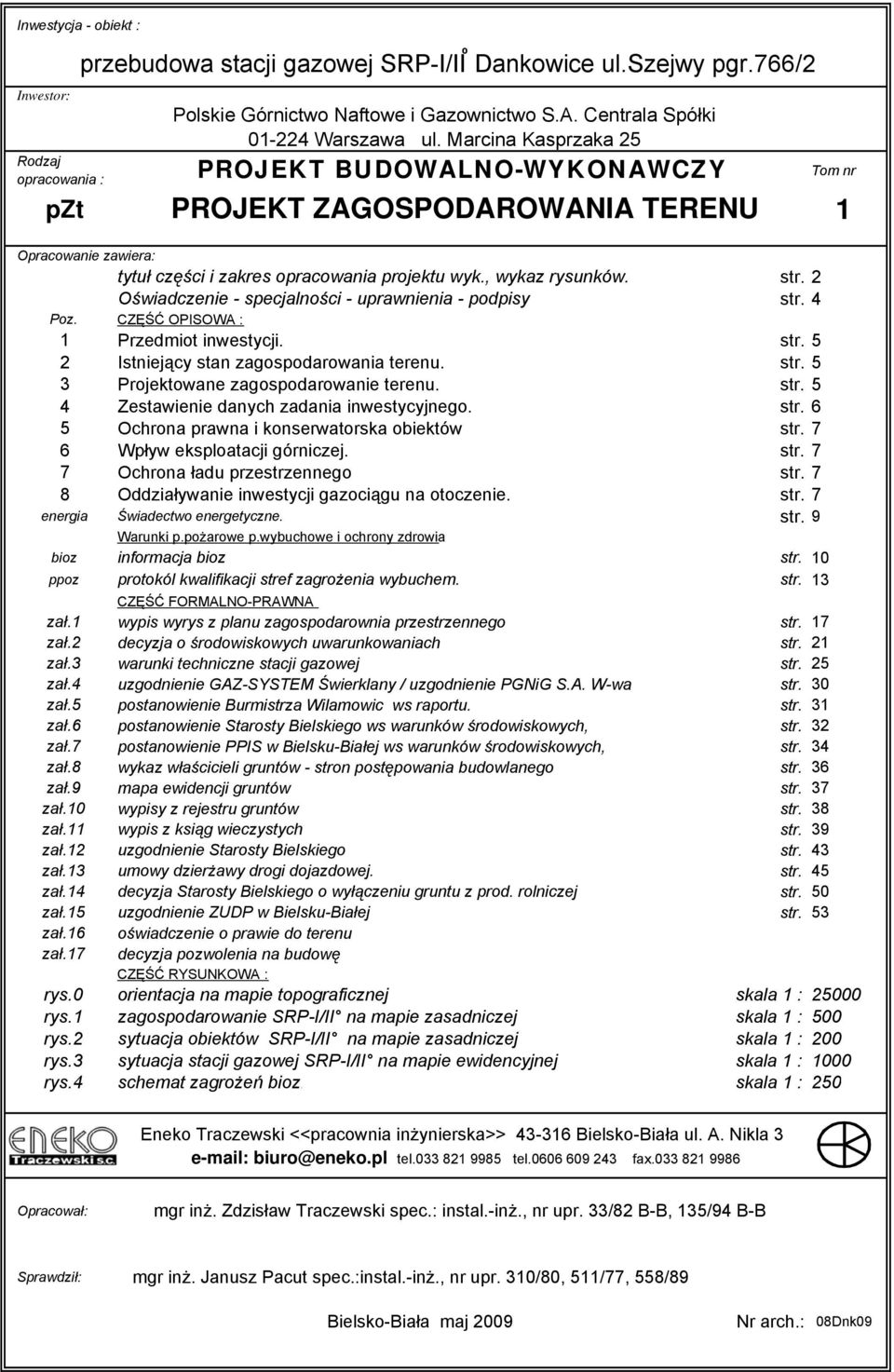

1 Inwestycja - obiekt : Inwestor: Rodzaj opracowania : przebudowa stacji gazowej SRP-I/II º Dankowice ul.szejwy pgr.766/2 Polskie Górnictwo Naftowe i Gazownictwo S.A. Centrala Spółki Warszawa ul. Marcina Kasprzaka 25 PROJEKT BUDOWALNO-WYKONAWCZY PROJEKT ZAGOSPODAROWANIA TERENU Tom nr pzt 1 Opracowanie zawiera: tytuł części i zakres opracowania projektu wyk., wykaz rysunków. str. 2 Oświadczenie - specjalności - uprawnienia - podpisy str. 4 Poz. CZĘŚĆ OPISOWA : 1 Przedmiot inwestycji. str. 5 2 Istniejący stan zagospodarowania terenu. str. 5 3 Projektowane zagospodarowanie terenu. str. 5 4 Zestawienie danych zadania inwestycyjnego. str. 6 5 Ochrona prawna i konserwatorska obiektów str. 7 6 Wpływ eksploatacji górniczej. str. 7 7 Ochrona ładu przestrzennego str. 7 8 Oddziaływanie inwestycji gazociągu na otoczenie. str. 7 energia Świadectwo energetyczne. str. 9 Warunki p.pożarowe p.wybuchowe i ochrony zdrowia bioz informacja bioz str. 10 ppoz protokól kwalifikacji stref zagrożenia wybuchem. str. 13 CZĘŚĆ FORMALNO-PRAWNA zał.1 wypis wyrys z planu zagospodarownia przestrzennego str. 17 zał.2 decyzja o środowiskowych uwarunkowaniach str. 21 zał.3 warunki techniczne stacji gazowej str. 25 zał.4 uzgodnienie GAZ-SYSTEM Świerklany / uzgodnienie PGNiG S.A. W-wa str. 30 zał.5 postanowienie Burmistrza Wilamowic ws raportu. str. 31 zał.6 postanowienie Starosty Bielskiego ws warunków środowiskowych, str. 32 zał.7 postanowienie PPIS w Bielsku-Białej ws warunków środowiskowych, str. 34 zał.8 wykaz właścicieli gruntów - stron postępowania budowlanego str. 36 zał.9 mapa ewidencji gruntów str. 37 zał.10 wypisy z rejestru gruntów str. 38 zał.11 wypis z ksiąg wieczystych str. 39 zał.12 uzgodnienie Starosty Bielskiego str. 43 zał.13 umowy dzierżawy drogi dojazdowej. str. 45 zał.14 decyzja Starosty Bielskiego o wyłączeniu gruntu z prod. rolniczej str. 50 zał.15 uzgodnienie ZUDP w Bielsku-Białej str. 53 zał.16 oświadczenie o prawie do terenu zał.17 decyzja pozwolenia na budowę CZĘŚĆ RYSUNKOWA : rys.0 orientacja na mapie topograficznej skala 1 : rys.1 zagospodarowanie SRP-I/II na mapie zasadniczej skala 1 : 500 rys.2 sytuacja obiektów SRP-I/II na mapie zasadniczej skala 1 : 200 rys.3 sytuacja stacji gazowej SRP-I/II na mapie ewidencyjnej skala 1 : 1000 rys.4 schemat zagrożeń bioz. skala 1 : 250 Eneko Traczewski <<pracownia inżynierska>> Bielsko-Biała ul. A. Nikla 3 biuro@eneko.pl tel tel fax Opracował: mgr inż. Zdzisław Traczewski spec.: instal.-inż., nr upr. 33/82 B-B, 135/94 B-B Sprawdził: mgr inż. Janusz Pacut spec.:instal.-inż., nr upr. 310/80, 511/77, 558/89 Bielsko-Biała maj 2009 Nr arch.: 08Dnk09

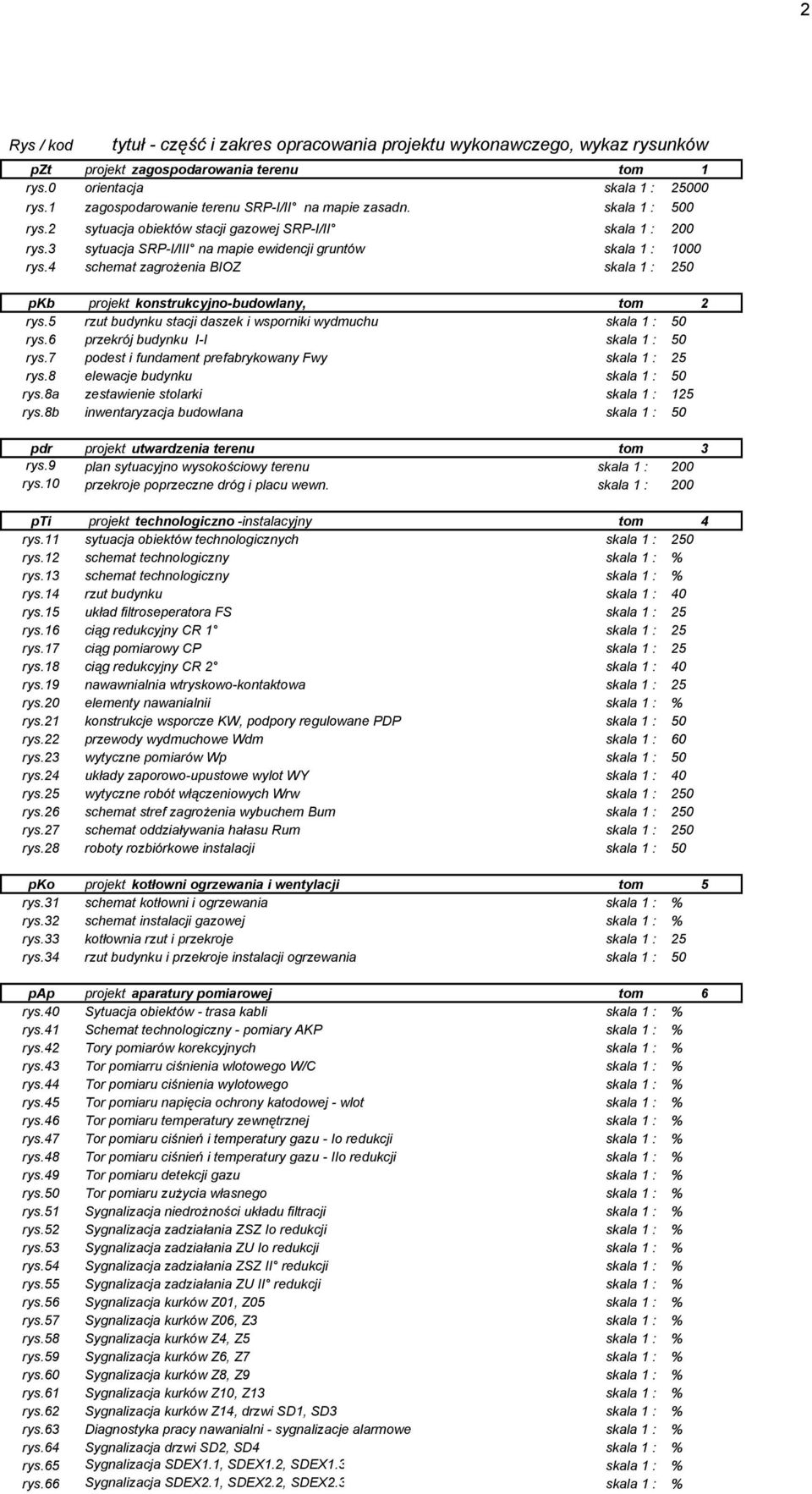

2 2 Rys / kod tytuł - część i zakres opracowania projektu wykonawczego, wykaz rysunków pzt projekt zagospodarowania terenu tom 1 rys.0 orientacja skala 1 : rys.1 zagospodarowanie terenu SRP-I/II na mapie zasadn. skala 1 : 500 rys.2 sytuacja obiektów stacji gazowej SRP-I/II skala 1 : 200 rys.3 sytuacja SRP-I/III na mapie ewidencji gruntów skala 1 : 1000 rys.4 schemat zagrożenia BIOZ skala 1 : 250 pkb projekt konstrukcyjno-budowlany, tom 2 rys.5 rzut budynku stacji daszek i wsporniki wydmuchu skala 1 : 50 rys.6 przekrój budynku I-I skala 1 : 50 rys.7 podest i fundament prefabrykowany Fwy skala 1 : 25 rys.8 elewacje budynku skala 1 : 50 rys.8a zestawienie stolarki skala 1 : 125 rys.8b inwentaryzacja budowlana skala 1 : 50 pdr projekt utwardzenia terenu tom 3 rys.9 plan sytuacyjno wysokościowy terenu skala 1 : 200 rys.10 przekroje poprzeczne dróg i placu wewn. skala 1 : 200 pti projekt technologiczno -instalacyjny tom 4 rys.11 sytuacja obiektów technologicznych skala 1 : 250 rys.12 schemat technologiczny skala 1 : % rys.13 schemat technologiczny skala 1 : % rys.14 rzut budynku skala 1 : 40 rys.15 układ filtroseperatora FS skala 1 : 25 rys.16 ciąg redukcyjny CR 1 skala 1 : 25 rys.17 ciąg pomiarowy CP skala 1 : 25 rys.18 ciąg redukcyjny CR 2 skala 1 : 40 rys.19 nawawnialnia wtryskowo-kontaktowa skala 1 : 25 rys.20 elementy nawanialnii skala 1 : % rys.21 konstrukcje wsporcze KW, podpory regulowane PDP skala 1 : 50 rys.22 przewody wydmuchowe Wdm skala 1 : 60 rys.23 wytyczne pomiarów Wp skala 1 : 50 rys.24 układy zaporowo-upustowe wylot WY skala 1 : 40 rys.25 wytyczne robót włączeniowych Wrw skala 1 : 250 rys.26 schemat stref zagrożenia wybuchem Bum skala 1 : 250 rys.27 schemat oddziaływania hałasu Rum skala 1 : 250 rys.28 roboty rozbiórkowe instalacji skala 1 : 50 pko projekt kotłowni ogrzewania i wentylacji tom 5 rys.31 schemat kotłowni i ogrzewania skala 1 : % rys.32 schemat instalacji gazowej skala 1 : % rys.33 kotłownia rzut i przekroje skala 1 : 25 rys.34 rzut budynku i przekroje instalacji ogrzewania skala 1 : 50 pap projekt aparatury pomiarowej tom 6 rys.40 Sytuacja obiektów - trasa kabli skala 1 : % rys.41 Schemat technologiczny - pomiary AKP skala 1 : % rys.42 Tory pomiarów korekcyjnych skala 1 : % rys.43 Tor pomiarru ciśnienia wlotowego W/C skala 1 : % rys.44 Tor pomiaru ciśnienia wylotowego skala 1 : % rys.45 Tor pomiaru napięcia ochrony katodowej - wlot skala 1 : % rys.46 Tor pomiaru temperatury zewnętrznej skala 1 : % rys.47 Tor pomiaru ciśnień i temperatury gazu - Io redukcji skala 1 : % rys.48 Tor pomiaru ciśnień i temperatury gazu - IIo redukcji skala 1 : % rys.49 Tor pomiaru detekcji gazu skala 1 : % rys.50 Tor pomiaru zużycia własnego skala 1 : % rys.51 Sygnalizacja niedrożności układu filtracji skala 1 : % rys.52 Sygnalizacja zadziałania ZSZ Io redukcji skala 1 : % rys.53 Sygnalizacja zadziałania ZU Io redukcji skala 1 : % rys.54 Sygnalizacja zadziałania ZSZ II redukcji skala 1 : % rys.55 Sygnalizacja zadziałania ZU II redukcji skala 1 : % rys.56 Sygnalizacja kurków Z01, Z05 skala 1 : % rys.57 Sygnalizacja kurków Z06, Z3 skala 1 : % rys.58 Sygnalizacja kurków Z4, Z5 skala 1 : % rys.59 Sygnalizacja kurków Z6, Z7 skala 1 : % rys.60 Sygnalizacja kurków Z8, Z9 skala 1 : % rys.61 Sygnalizacja kurków Z10, Z13 skala 1 : % rys.62 Sygnalizacja kurków Z14, drzwi SD1, SD3 skala 1 : % rys.63 Diagnostyka pracy nawanialni - sygnalizacje alarmowe skala 1 : % rys.64 Sygnalizacja drzwi SD2, SD4 skala 1 : % rys.65 Sygnalizacja SDEX1.1, SDEX1.2, SDEX1.3 skala 1 : % rys.66 Sygnalizacja SDEX2.1, SDEX2.2, SDEX2.3 skala 1 : %

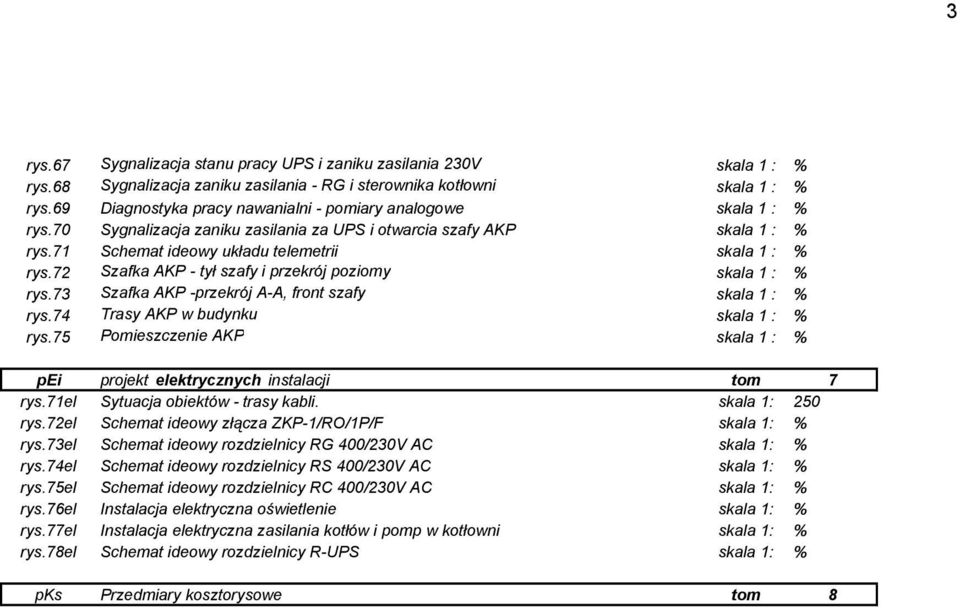

3 3 rys.67 Sygnalizacja stanu pracy UPS i zaniku zasilania 230V skala 1 : % rys.68 Sygnalizacja zaniku zasilania - RG i sterownika kotłowni skala 1 : % rys.69 Diagnostyka pracy nawanialni - pomiary analogowe skala 1 : % rys.70 Sygnalizacja zaniku zasilania za UPS i otwarcia szafy AKP skala 1 : % rys.71 Schemat ideowy układu telemetrii skala 1 : % rys.72 Szafka AKP - tył szafy i przekrój poziomy skala 1 : % rys.73 Szafka AKP -przekrój A-A, front szafy skala 1 : % rys.74 Trasy AKP w budynku skala 1 : % rys.75 Pomieszczenie AKP skala 1 : % pei projekt elektrycznych instalacji tom 7 rys.71el Sytuacja obiektów - trasy kabli. skala 1: 250 rys.72el Schemat ideowy złącza ZKP-1/RO/1P/F skala 1: % rys.73el Schemat ideowy rozdzielnicy RG 400/230V AC skala 1: % rys.74el Schemat ideowy rozdzielnicy RS 400/230V AC skala 1: % rys.75el Schemat ideowy rozdzielnicy RC 400/230V AC skala 1: % rys.76el Instalacja elektryczna oświetlenie skala 1: % rys.77el Instalacja elektryczna zasilania kotłów i pomp w kotłowni skala 1: % rys.78el Schemat ideowy rozdzielnicy R-UPS skala 1: % pks Przedmiary kosztorysowe tom 8

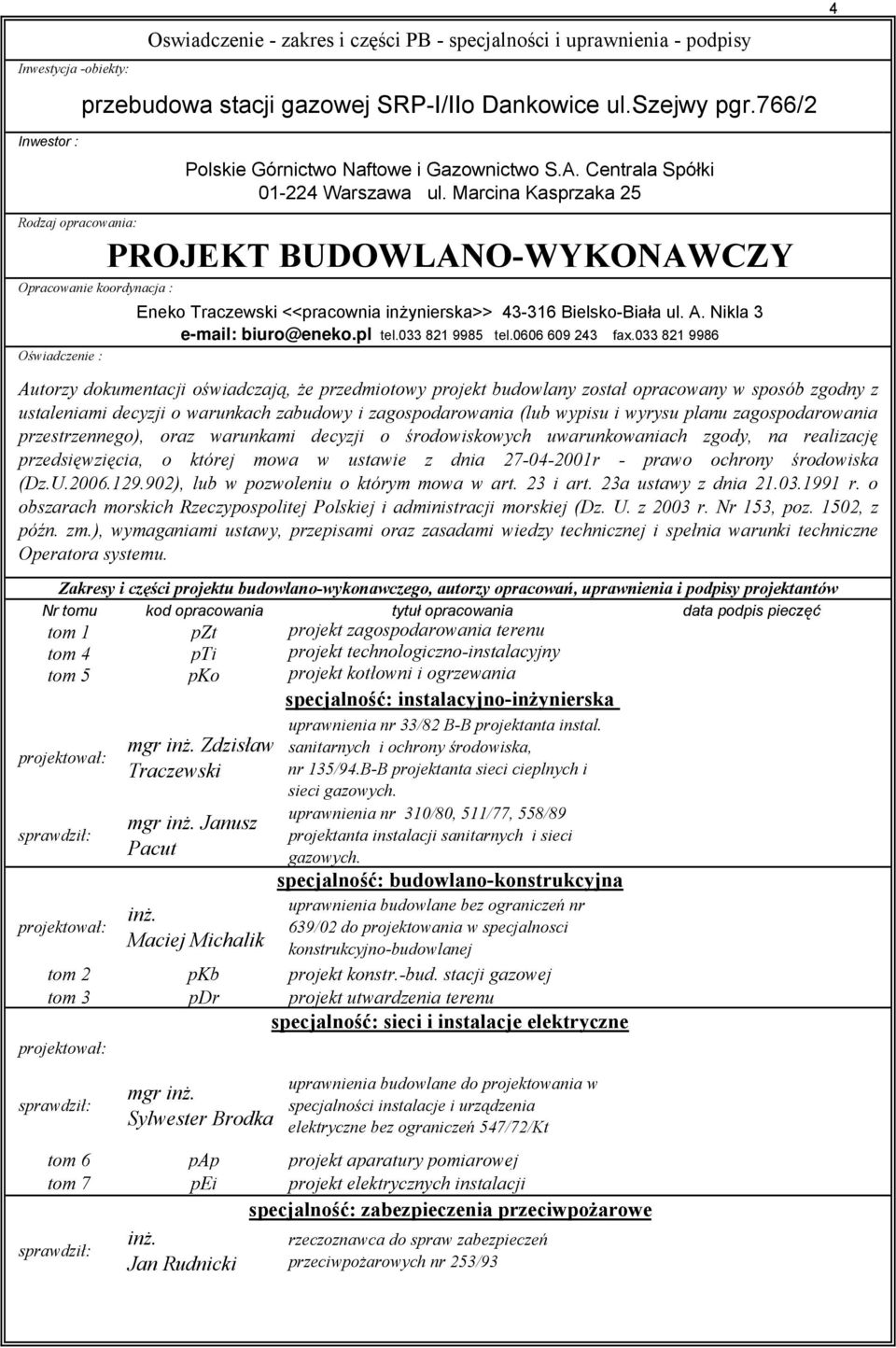

4 Inwestycja -obiekty: Oswiadczenie - zakres i części PB - specjalności i uprawnienia - podpisy przebudowa stacji gazowej SRP-I/IIo Dankowice ul.szejwy pgr.766/2 4 Inwestor : Opracowanie koordynacja : Oświadczenie : Zakresy i części projektu budowlano-wykonawczego, autorzy opracowań, uprawnienia i podpisy projektantów Nr tomu kod opracowania tytuł opracowania data podpis pieczęć tom 1 pzt projekt zagospodarowania terenu tom 4 pti projekt technologiczno-instalacyjny tom 5 pko projekt kotłowni i ogrzewania specjalność: instalacyjno-inżynierska projektował: sprawdził: mgr inż. Zdzisław Traczewski mgr inż. Janusz Pacut uprawnienia nr 33/82 B-B projektanta instal. sanitarnych i ochrony środowiska, nr 135/94.B-B projektanta sieci cieplnych i sieci gazowych. uprawnienia nr 310/80, 511/77, 558/89 projektanta instalacji sanitarnych i sieci gazowych. specjalność: budowlano-konstrukcyjna projektował: uprawnienia budowlane bez ograniczeń nr inż. 639/02 do projektowania w specjalnosci Maciej Michalik konstrukcyjno-budowlanej tom 2 pkb projekt konstr.-bud. stacji gazowej tom 3 pdr projekt utwardzenia terenu projektował: sprawdził: mgr inż. Sylwester Brodka uprawnienia budowlane do projektowania w specjalności instalacje i urządzenia elektryczne bez ograniczeń 547/72/Kt tom 6 pap projekt aparatury pomiarowej tom 7 pei projekt elektrycznych instalacji specjalność: zabezpieczenia przeciwpożarowe sprawdził: Eneko Traczewski <<pracownia inżynierska>> Bielsko-Biała ul. A. Nikla 3 biuro@eneko.pl tel tel fax Autorzy dokumentacji oświadczają, że przedmiotowy projekt budowlany został opracowany w sposób zgodny z ustaleniami decyzji o warunkach zabudowy i zagospodarowania (lub wypisu i wyrysu planu zagospodarowania przestrzennego), oraz warunkami decyzji o środowiskowych uwarunkowaniach zgody, na realizację przedsięwzięcia, o której mowa w ustawie z dnia r - prawo ochrony środowiska (Dz.U ), lub w pozwoleniu o którym mowa w art. 23 i art. 23a ustawy z dnia r. o obszarach morskich Rzeczypospolitej Polskiej i administracji morskiej (Dz. U. z 2003 r. Nr 153, poz. 1502, z późn. zm.), wymaganiami ustawy, przepisami oraz zasadami wiedzy technicznej i spełnia warunki techniczne Operatora systemu. inż. Jan Rudnicki Polskie Górnictwo Naftowe i Gazownictwo S.A. Centrala Spółki Warszawa ul. Marcina Kasprzaka 25 Rodzaj opracowania: PROJEKT BUDOWLANO-WYKONAWCZY specjalność: sieci i instalacje elektryczne rzeczoznawca do spraw zabezpieczeń przeciwpożarowych nr 253/93

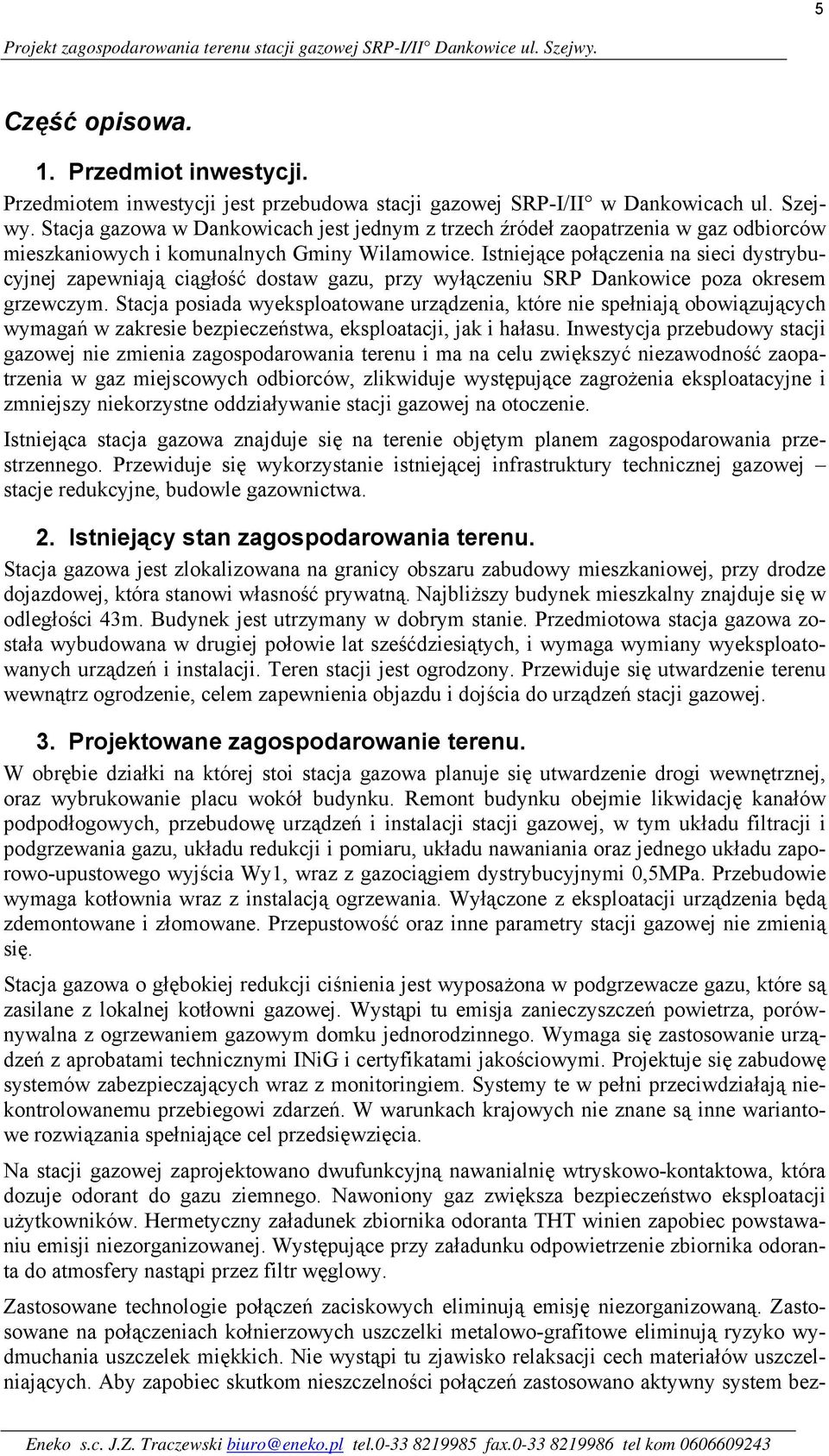

5 5 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. Część opisowa. 1. Przedmiot inwestycji. Przedmiotem inwestycji jest przebudowa stacji gazowej SRP-I/II w Dankowicach ul. Szejwy. Stacja gazowa w Dankowicach jest jednym z trzech źródeł zaopatrzenia w gaz odbiorców mieszkaniowych i komunalnych Gminy Wilamowice. Istniejące połączenia na sieci dystrybucyjnej zapewniają ciągłość dostaw gazu, przy wyłączeniu SRP Dankowice poza okresem grzewczym. Stacja posiada wyeksploatowane urządzenia, które nie spełniają obowiązujących wymagań w zakresie bezpieczeństwa, eksploatacji, jak i hałasu. Inwestycja przebudowy stacji gazowej nie zmienia zagospodarowania terenu i ma na celu zwiększyć niezawodność zaopatrzenia w gaz miejscowych odbiorców, zlikwiduje występujące zagrożenia eksploatacyjne i zmniejszy niekorzystne oddziaływanie stacji gazowej na otoczenie. Istniejąca stacja gazowa znajduje się na terenie objętym planem zagospodarowania przestrzennego. Przewiduje się wykorzystanie istniejącej infrastruktury technicznej gazowej stacje redukcyjne, budowle gazownictwa. 2. Istniejący stan zagospodarowania terenu. Stacja gazowa jest zlokalizowana na granicy obszaru zabudowy mieszkaniowej, przy drodze dojazdowej, która stanowi własność prywatną. Najbliższy budynek mieszkalny znajduje się w odległości 43m. Budynek jest utrzymany w dobrym stanie. Przedmiotowa stacja gazowa została wybudowana w drugiej połowie lat sześćdziesiątych, i wymaga wymiany wyeksploatowanych urządzeń i instalacji. Teren stacji jest ogrodzony. Przewiduje się utwardzenie terenu wewnątrz ogrodzenie, celem zapewnienia objazdu i dojścia do urządzeń stacji gazowej. 3. Projektowane zagospodarowanie terenu. W obrębie działki na której stoi stacja gazowa planuje się utwardzenie drogi wewnętrznej, oraz wybrukowanie placu wokół budynku. Remont budynku obejmie likwidację kanałów podpodłogowych, przebudowę urządzeń i instalacji stacji gazowej, w tym układu filtracji i podgrzewania gazu, układu redukcji i pomiaru, układu nawaniania oraz jednego układu zaporowo-upustowego wyjścia Wy1, wraz z gazociągiem dystrybucyjnymi 0,5MPa. Przebudowie wymaga kotłownia wraz z instalacją ogrzewania. Wyłączone z eksploatacji urządzenia będą zdemontowane i złomowane. Przepustowość oraz inne parametry stacji gazowej nie zmienią się. Stacja gazowa o głębokiej redukcji ciśnienia jest wyposażona w podgrzewacze gazu, które są zasilane z lokalnej kotłowni gazowej. Wystąpi tu emisja zanieczyszczeń powietrza, porównywalna z ogrzewaniem gazowym domku jednorodzinnego. Wymaga się zastosowanie urządzeń z aprobatami technicznymi INiG i certyfikatami jakościowymi. Projektuje się zabudowę systemów zabezpieczających wraz z monitoringiem. Systemy te w pełni przeciwdziałają niekontrolowanemu przebiegowi zdarzeń. W warunkach krajowych nie znane są inne wariantowe rozwiązania spełniające cel przedsięwzięcia. Na stacji gazowej zaprojektowano dwufunkcyjną nawanialnię wtryskowo-kontaktowa, która dozuje odorant do gazu ziemnego. Nawoniony gaz zwiększa bezpieczeństwo eksploatacji użytkowników. Hermetyczny załadunek zbiornika odoranta THT winien zapobiec powstawaniu emisji niezorganizowanej. Występujące przy załadunku odpowietrzenie zbiornika odoranta do atmosfery nastąpi przez filtr węglowy. Zastosowane technologie połączeń zaciskowych eliminują emisję niezorganizowaną. Zastosowane na połączeniach kołnierzowych uszczelki metalowo-grafitowe eliminują ryzyko wydmuchania uszczelek miękkich. Nie wystąpi tu zjawisko relaksacji cech materiałów uszczelniających. Aby zapobiec skutkom nieszczelności połączeń zastosowano aktywny system bez- Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

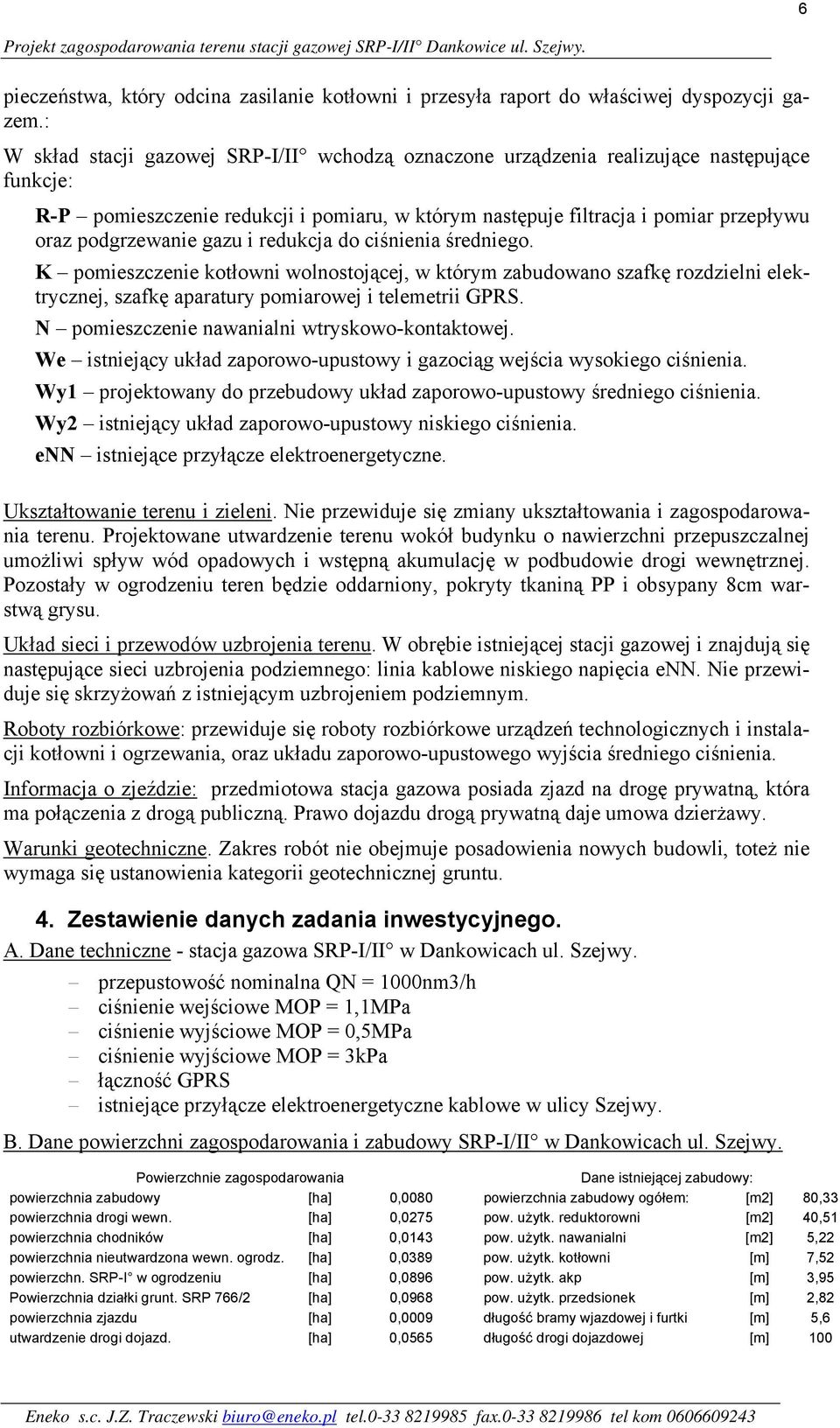

6 6 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. pieczeństwa, który odcina zasilanie kotłowni i przesyła raport do właściwej dyspozycji gazem.: W skład stacji gazowej SRP-I/II wchodzą oznaczone urządzenia realizujące następujące funkcje: R-P pomieszczenie redukcji i pomiaru, w którym następuje filtracja i pomiar przepływu oraz podgrzewanie gazu i redukcja do ciśnienia średniego. K pomieszczenie kotłowni wolnostojącej, w którym zabudowano szafkę rozdzielni elektrycznej, szafkę aparatury pomiarowej i telemetrii GPRS. N pomieszczenie nawanialni wtryskowo-kontaktowej. We istniejący układ zaporowo-upustowy i gazociąg wejścia wysokiego ciśnienia. Wy1 projektowany do przebudowy układ zaporowo-upustowy średniego ciśnienia. Wy2 istniejący układ zaporowo-upustowy niskiego ciśnienia. enn istniejące przyłącze elektroenergetyczne. Ukształtowanie terenu i zieleni. Nie przewiduje się zmiany ukształtowania i zagospodarowania terenu. Projektowane utwardzenie terenu wokół budynku o nawierzchni przepuszczalnej umożliwi spływ wód opadowych i wstępną akumulację w podbudowie drogi wewnętrznej. Pozostały w ogrodzeniu teren będzie oddarniony, pokryty tkaniną PP i obsypany 8cm warstwą grysu. Układ sieci i przewodów uzbrojenia terenu. W obrębie istniejącej stacji gazowej i znajdują się następujące sieci uzbrojenia podziemnego: linia kablowe niskiego napięcia enn. Nie przewiduje się skrzyżowań z istniejącym uzbrojeniem podziemnym. Roboty rozbiórkowe: przewiduje się roboty rozbiórkowe urządzeń technologicznych i instalacji kotłowni i ogrzewania, oraz układu zaporowo-upustowego wyjścia średniego ciśnienia. Informacja o zjeździe: przedmiotowa stacja gazowa posiada zjazd na drogę prywatną, która ma połączenia z drogą publiczną. Prawo dojazdu drogą prywatną daje umowa dzierżawy. Warunki geotechniczne. Zakres robót nie obejmuje posadowienia nowych budowli, toteż nie wymaga się ustanowienia kategorii geotechnicznej gruntu. 4. Zestawienie danych zadania inwestycyjnego. A. Dane techniczne - stacja gazowa SRP-I/II w Dankowicach ul. Szejwy. - przepustowość nominalna QN = 1000nm3/h - ciśnienie wejściowe MOP = 1,1MPa - ciśnienie wyjściowe MOP = 0,5MPa - ciśnienie wyjściowe MOP = 3kPa - łączność GPRS - istniejące przyłącze elektroenergetyczne kablowe w ulicy Szejwy. B. Dane powierzchni zagospodarowania i zabudowy SRP-I/II w Dankowicach ul. Szejwy. Powierzchnie zagospodarowania Dane istniejącej zabudowy: powierzchnia zabudowy [ha] 0,0080 powierzchnia zabudowy ogółem: [m2] 80,33 powierzchnia drogi wewn. [ha] 0,0275 pow. użytk. reduktorowni [m2] 40,51 powierzchnia chodników [ha] 0,0143 pow. użytk. nawanialni [m2] 5,22 powierzchnia nieutwardzona wewn. ogrodz. [ha] 0,0389 pow. użytk. kotłowni [m] 7,52 powierzchn. SRP-I w ogrodzeniu [ha] 0,0896 pow. użytk. akp [m] 3,95 Powierzchnia działki grunt. SRP 766/2 [ha] 0,0968 pow. użytk. przedsionek [m] 2,82 powierzchnia zjazdu [ha] 0,0009 długość bramy wjazdowej i furtki [m] 5,6 utwardzenie drogi dojazd. [ha] 0,0565 długość drogi dojazdowej [m] 100 Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

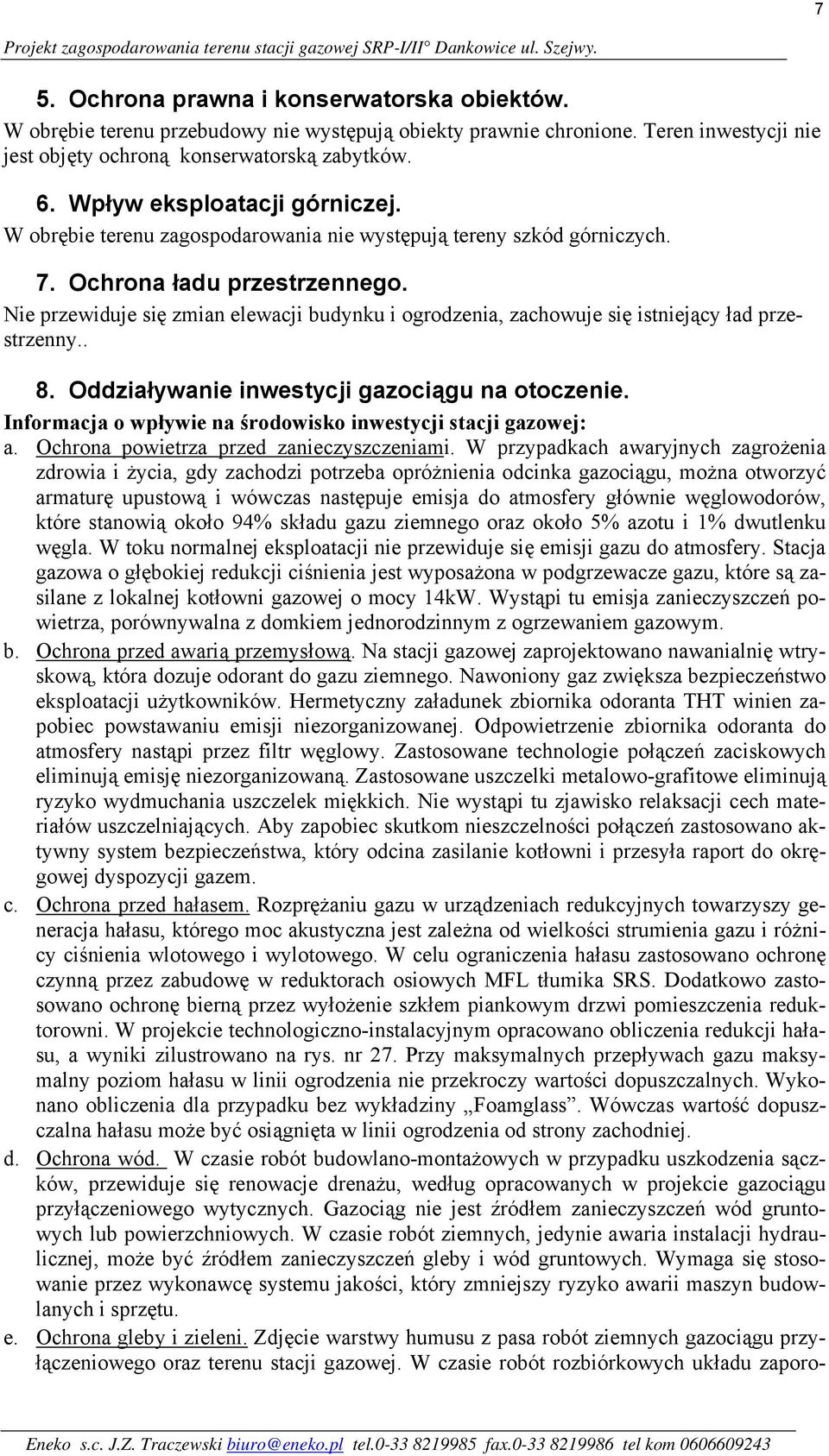

7 7 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. 5. Ochrona prawna i konserwatorska obiektów. W obrębie terenu przebudowy nie występują obiekty prawnie chronione. Teren inwestycji nie jest objęty ochroną konserwatorską zabytków. 6. Wpływ eksploatacji górniczej. W obrębie terenu zagospodarowania nie występują tereny szkód górniczych. 7. Ochrona ładu przestrzennego. Nie przewiduje się zmian elewacji budynku i ogrodzenia, zachowuje się istniejący ład przestrzenny.. 8. Oddziaływanie inwestycji gazociągu na otoczenie. Informacja o wpływie na środowisko inwestycji stacji gazowej: a. Ochrona powietrza przed zanieczyszczeniami. W przypadkach awaryjnych zagrożenia zdrowia i życia, gdy zachodzi potrzeba opróżnienia odcinka gazociągu, można otworzyć armaturę upustową i wówczas następuje emisja do atmosfery głównie węglowodorów, które stanowią około 94% składu gazu ziemnego oraz około 5% azotu i 1% dwutlenku węgla. W toku normalnej eksploatacji nie przewiduje się emisji gazu do atmosfery. Stacja gazowa o głębokiej redukcji ciśnienia jest wyposażona w podgrzewacze gazu, które są zasilane z lokalnej kotłowni gazowej o mocy 14kW. Wystąpi tu emisja zanieczyszczeń powietrza, porównywalna z domkiem jednorodzinnym z ogrzewaniem gazowym. b. Ochrona przed awarią przemysłową. Na stacji gazowej zaprojektowano nawanialnię wtryskową, która dozuje odorant do gazu ziemnego. Nawoniony gaz zwiększa bezpieczeństwo eksploatacji użytkowników. Hermetyczny załadunek zbiornika odoranta THT winien zapobiec powstawaniu emisji niezorganizowanej. Odpowietrzenie zbiornika odoranta do atmosfery nastąpi przez filtr węglowy. Zastosowane technologie połączeń zaciskowych eliminują emisję niezorganizowaną. Zastosowane uszczelki metalowo-grafitowe eliminują ryzyko wydmuchania uszczelek miękkich. Nie wystąpi tu zjawisko relaksacji cech materiałów uszczelniających. Aby zapobiec skutkom nieszczelności połączeń zastosowano aktywny system bezpieczeństwa, który odcina zasilanie kotłowni i przesyła raport do okręgowej dyspozycji gazem. c. Ochrona przed hałasem. Rozprężaniu gazu w urządzeniach redukcyjnych towarzyszy generacja hałasu, którego moc akustyczna jest zależna od wielkości strumienia gazu i różnicy ciśnienia wlotowego i wylotowego. W celu ograniczenia hałasu zastosowano ochronę czynną przez zabudowę w reduktorach osiowych MFL tłumika SRS. Dodatkowo zastosowano ochronę bierną przez wyłożenie szkłem piankowym drzwi pomieszczenia reduktorowni. W projekcie technologiczno-instalacyjnym opracowano obliczenia redukcji hałasu, a wyniki zilustrowano na rys. nr 27. Przy maksymalnych przepływach gazu maksymalny poziom hałasu w linii ogrodzenia nie przekroczy wartości dopuszczalnych. Wykonano obliczenia dla przypadku bez wykładziny Foamglass. Wówczas wartość dopuszczalna hałasu może być osiągnięta w linii ogrodzenia od strony zachodniej. d. Ochrona wód. W czasie robót budowlano-montażowych w przypadku uszkodzenia sączków, przewiduje się renowacje drenażu, według opracowanych w projekcie gazociągu przyłączeniowego wytycznych. Gazociąg nie jest źródłem zanieczyszczeń wód gruntowych lub powierzchniowych. W czasie robót ziemnych, jedynie awaria instalacji hydraulicznej, może być źródłem zanieczyszczeń gleby i wód gruntowych. Wymaga się stosowanie przez wykonawcę systemu jakości, który zmniejszy ryzyko awarii maszyn budowlanych i sprzętu. e. Ochrona gleby i zieleni. Zdjęcie warstwy humusu z pasa robót ziemnych gazociągu przyłączeniowego oraz terenu stacji gazowej. W czasie robót rozbiórkowych układu zaporo- Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

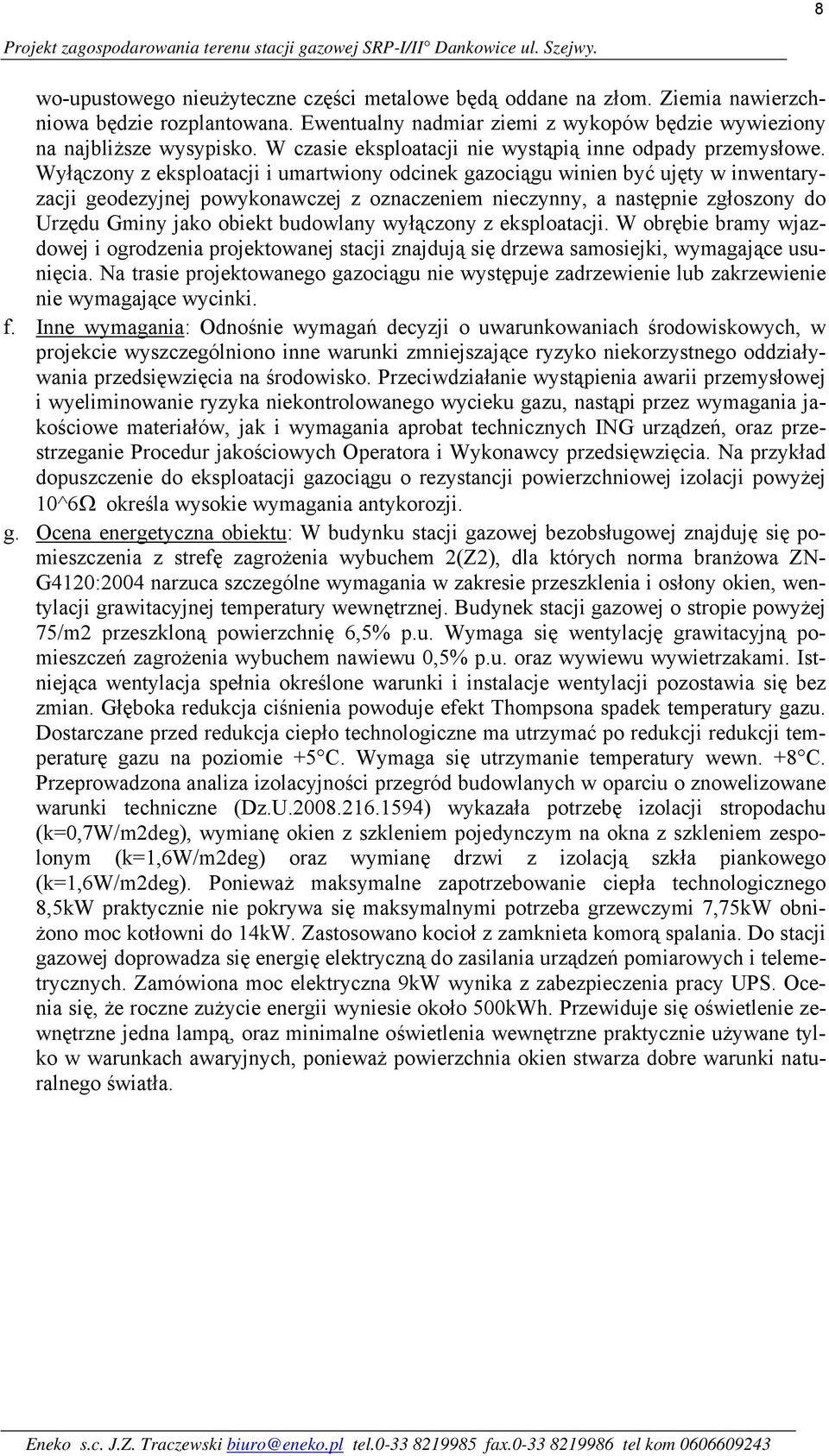

8 8 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. wo-upustowego nieużyteczne części metalowe będą oddane na złom. Ziemia nawierzchniowa będzie rozplantowana. Ewentualny nadmiar ziemi z wykopów będzie wywieziony na najbliższe wysypisko. W czasie eksploatacji nie wystąpią inne odpady przemysłowe. Wyłączony z eksploatacji i umartwiony odcinek gazociągu winien być ujęty w inwentaryzacji geodezyjnej powykonawczej z oznaczeniem nieczynny, a następnie zgłoszony do Urzędu Gminy jako obiekt budowlany wyłączony z eksploatacji. W obrębie bramy wjazdowej i ogrodzenia projektowanej stacji znajdują się drzewa samosiejki, wymagające usunięcia. Na trasie projektowanego gazociągu nie występuje zadrzewienie lub zakrzewienie nie wymagające wycinki. f. Inne wymagania: Odnośnie wymagań decyzji o uwarunkowaniach środowiskowych, w projekcie wyszczególniono inne warunki zmniejszające ryzyko niekorzystnego oddziaływania przedsięwzięcia na środowisko. Przeciwdziałanie wystąpienia awarii przemysłowej i wyeliminowanie ryzyka niekontrolowanego wycieku gazu, nastąpi przez wymagania jakościowe materiałów, jak i wymagania aprobat technicznych ING urządzeń, oraz przestrzeganie Procedur jakościowych Operatora i Wykonawcy przedsięwzięcia. Na przykład dopuszczenie do eksploatacji gazociągu o rezystancji powierzchniowej izolacji powyżej 10^6Ω określa wysokie wymagania antykorozji. g. Ocena energetyczna obiektu: W budynku stacji gazowej bezobsługowej znajduję się pomieszczenia z strefę zagrożenia wybuchem 2(Z2), dla których norma branżowa ZN- G4120:2004 narzuca szczególne wymagania w zakresie przeszklenia i osłony okien, wentylacji grawitacyjnej temperatury wewnętrznej. Budynek stacji gazowej o stropie powyżej 75/m2 przeszkloną powierzchnię 6,5% p.u. Wymaga się wentylację grawitacyjną pomieszczeń zagrożenia wybuchem nawiewu 0,5% p.u. oraz wywiewu wywietrzakami. Istniejąca wentylacja spełnia określone warunki i instalacje wentylacji pozostawia się bez zmian. Głęboka redukcja ciśnienia powoduje efekt Thompsona spadek temperatury gazu. Dostarczane przed redukcja ciepło technologiczne ma utrzymać po redukcji redukcji temperaturę gazu na poziomie +5 C. Wymaga się utrzymanie temperatury wewn. +8 C. Przeprowadzona analiza izolacyjności przegród budowlanych w oparciu o znowelizowane warunki techniczne (Dz.U ) wykazała potrzebę izolacji stropodachu (k=0,7w/m2deg), wymianę okien z szkleniem pojedynczym na okna z szkleniem zespolonym (k=1,6w/m2deg) oraz wymianę drzwi z izolacją szkła piankowego (k=1,6w/m2deg). Ponieważ maksymalne zapotrzebowanie ciepła technologicznego 8,5kW praktycznie nie pokrywa się maksymalnymi potrzeba grzewczymi 7,75kW obniżono moc kotłowni do 14kW. Zastosowano kocioł z zamknieta komorą spalania. Do stacji gazowej doprowadza się energię elektryczną do zasilania urządzeń pomiarowych i telemetrycznych. Zamówiona moc elektryczna 9kW wynika z zabezpieczenia pracy UPS. Ocenia się, że roczne zużycie energii wyniesie około 500kWh. Przewiduje się oświetlenie zewnętrzne jedna lampą, oraz minimalne oświetlenia wewnętrzne praktycznie używane tylko w warunkach awaryjnych, ponieważ powierzchnia okien stwarza dobre warunki naturalnego światła. Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

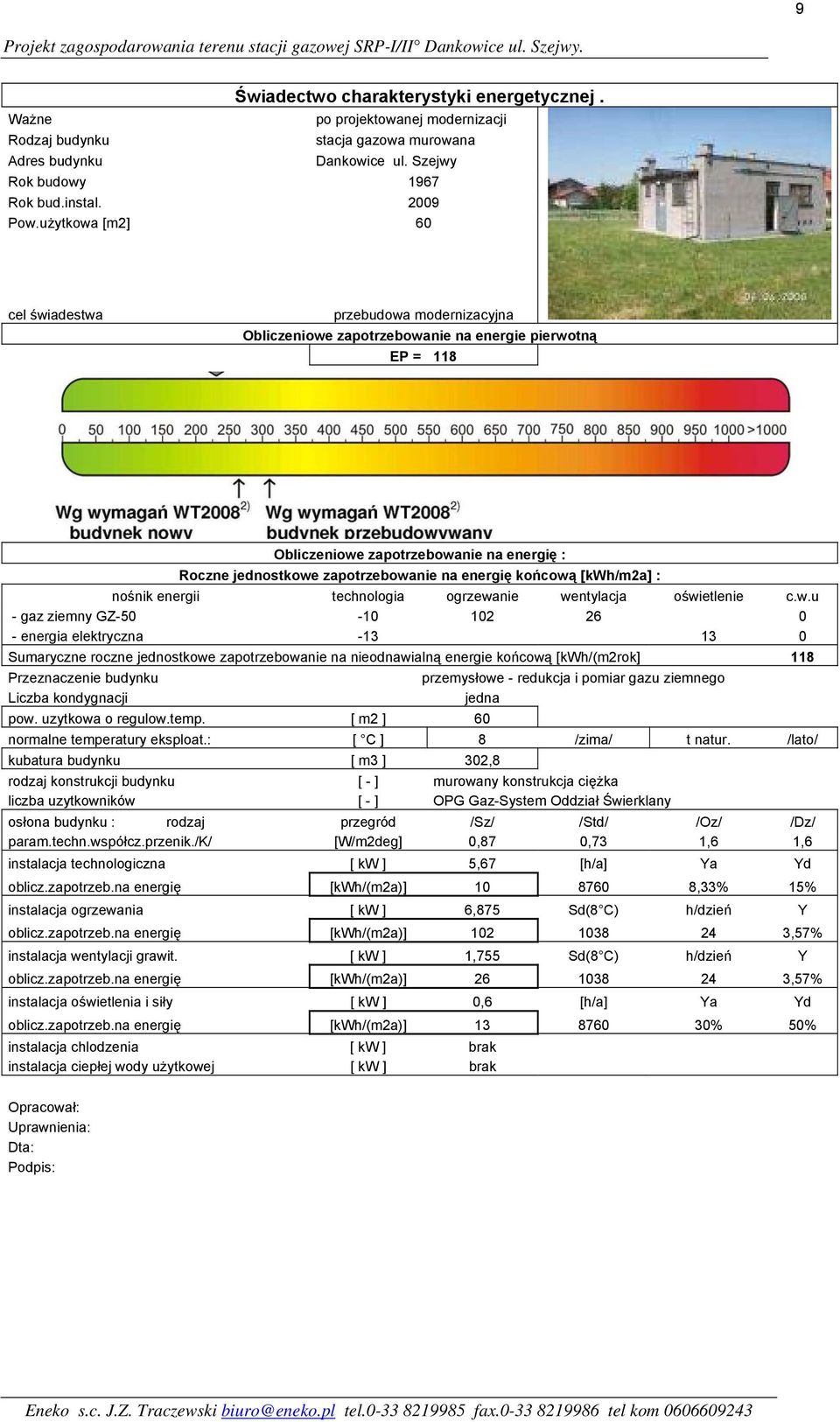

9 9 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. Świadectwo charakterystyki energetycznej. Ważne po projektowanej modernizacji Rodzaj budynku stacja gazowa murowana Adres budynku Dankowice ul. Szejwy Rok budowy 1967 Rok bud.instal Pow.użytkowa [m2] 60 cel świadestwa przebudowa modernizacyjna Obliczeniowe zapotrzebowanie na energie pierwotną EP = 118 Obliczeniowe zapotrzebowanie na energię : Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/m2a] : nośnik energii technologia ogrzewanie wentylacja oświetlenie c.w.u - gaz ziemny GZ energia elektryczna Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energie końcową [kwh/(m2rok] 118 Przeznaczenie budynku przemysłowe - redukcja i pomiar gazu ziemnego Liczba kondygnacji jedna pow. uzytkowa o regulow.temp. [ m2 ] 60 normalne temperatury eksploat.: [ C ] 8 /zima/ t natur. /lato/ kubatura budynku [ m3 ] 302,8 rodzaj konstrukcji budynku [ - ] murowany konstrukcja ciężka liczba uzytkowników [ - ] OPG Gaz-System Oddział Świerklany osłona budynku : rodzaj przegród /Sz/ /Std/ /Oz/ /Dz/ param.techn.współcz.przenik./k/ [W/m2deg] 0,87 0,73 1,6 1,6 instalacja technologiczna [ kw ] 5,67 [h/a] Ya Yd oblicz.zapotrzeb.na energię [kwh/(m2a)] ,33% 15% instalacja ogrzewania [ kw ] 6,875 Sd(8 C) h/dzień Y oblicz.zapotrzeb.na energię [kwh/(m2a)] ,57% instalacja wentylacji grawit. [ kw ] 1,755 Sd(8 C) h/dzień Y oblicz.zapotrzeb.na energię [kwh/(m2a)] ,57% instalacja oświetlenia i siły [ kw ] 0,6 [h/a] Ya Yd oblicz.zapotrzeb.na energię [kwh/(m2a)] % 50% instalacja chlodzenia [ kw ] brak instalacja ciepłej wody użytkowej [ kw ] brak Opracował: Uprawnienia: Dta: Podpis: Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

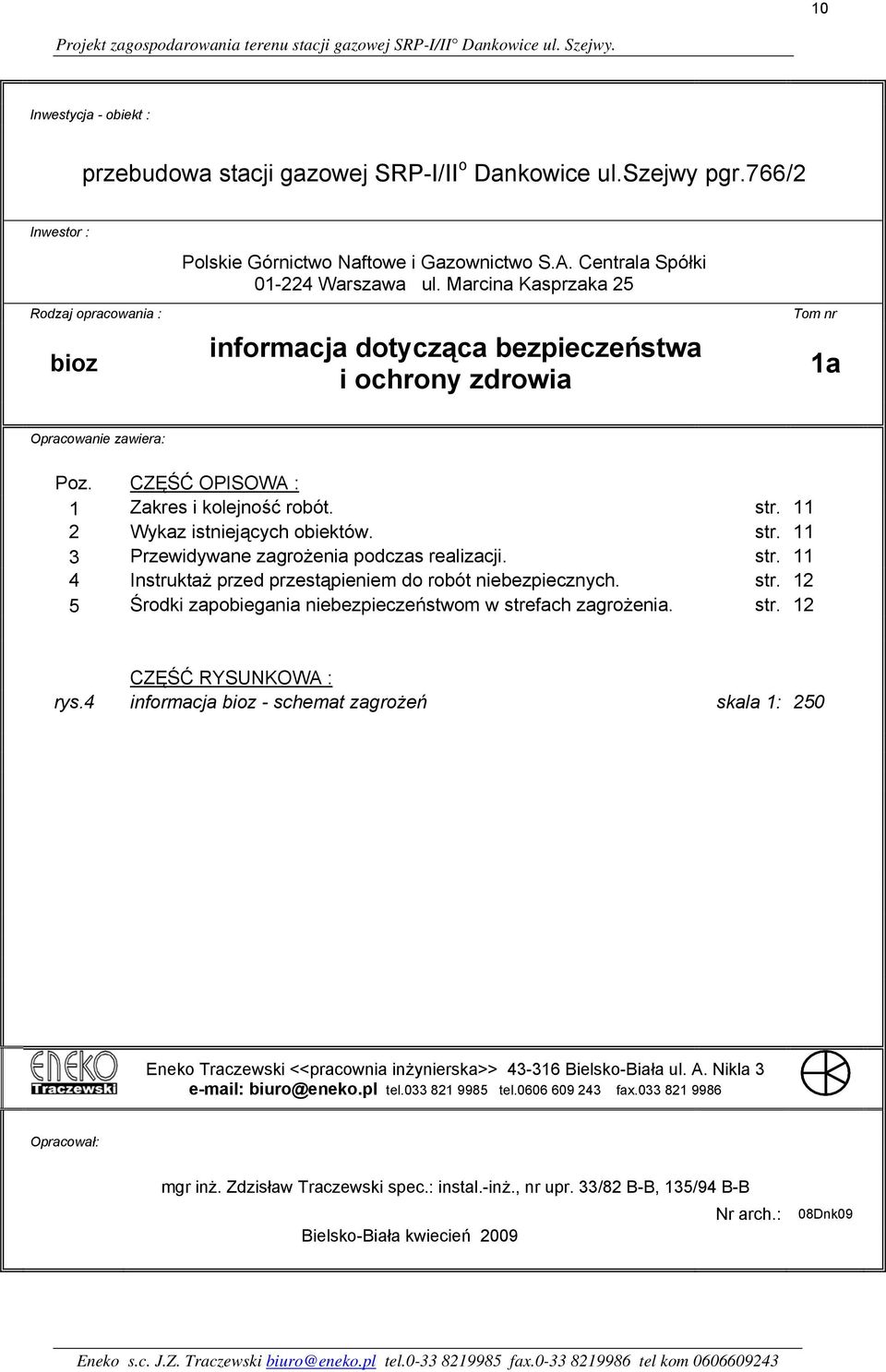

10 10 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. Inwestycja - obiekt : przebudowa stacji gazowej SRP-I/II o Dankowice ul.szejwy pgr.766/2 Inwestor : Rodzaj opracowania : bioz Polskie Górnictwo Naftowe i Gazownictwo S.A. Centrala Spółki Warszawa ul. Marcina Kasprzaka 25 informacja dotycząca bezpieczeństwa i ochrony zdrowia Tom nr 1a Opracowanie zawiera: Poz. CZĘŚĆ OPISOWA : 1 Zakres i kolejność robót. str Wykaz istniejących obiektów. str Przewidywane zagrożenia podczas realizacji. str Instruktaż przed przestąpieniem do robót niebezpiecznych. str Środki zapobiegania niebezpieczeństwom w strefach zagrożenia. str. 12 CZĘŚĆ RYSUNKOWA : rys.4 informacja bioz - schemat zagrożeń skala 1: 250 Eneko Traczewski <<pracownia inżynierska>> Bielsko-Biała ul. A. Nikla 3 biuro@eneko.pl tel tel fax Opracował: mgr inż. Zdzisław Traczewski spec.: instal.-inż., nr upr. 33/82 B-B, 135/94 B-B Bielsko-Biała kwiecień 2009 Nr arch.: 08Dnk09 Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

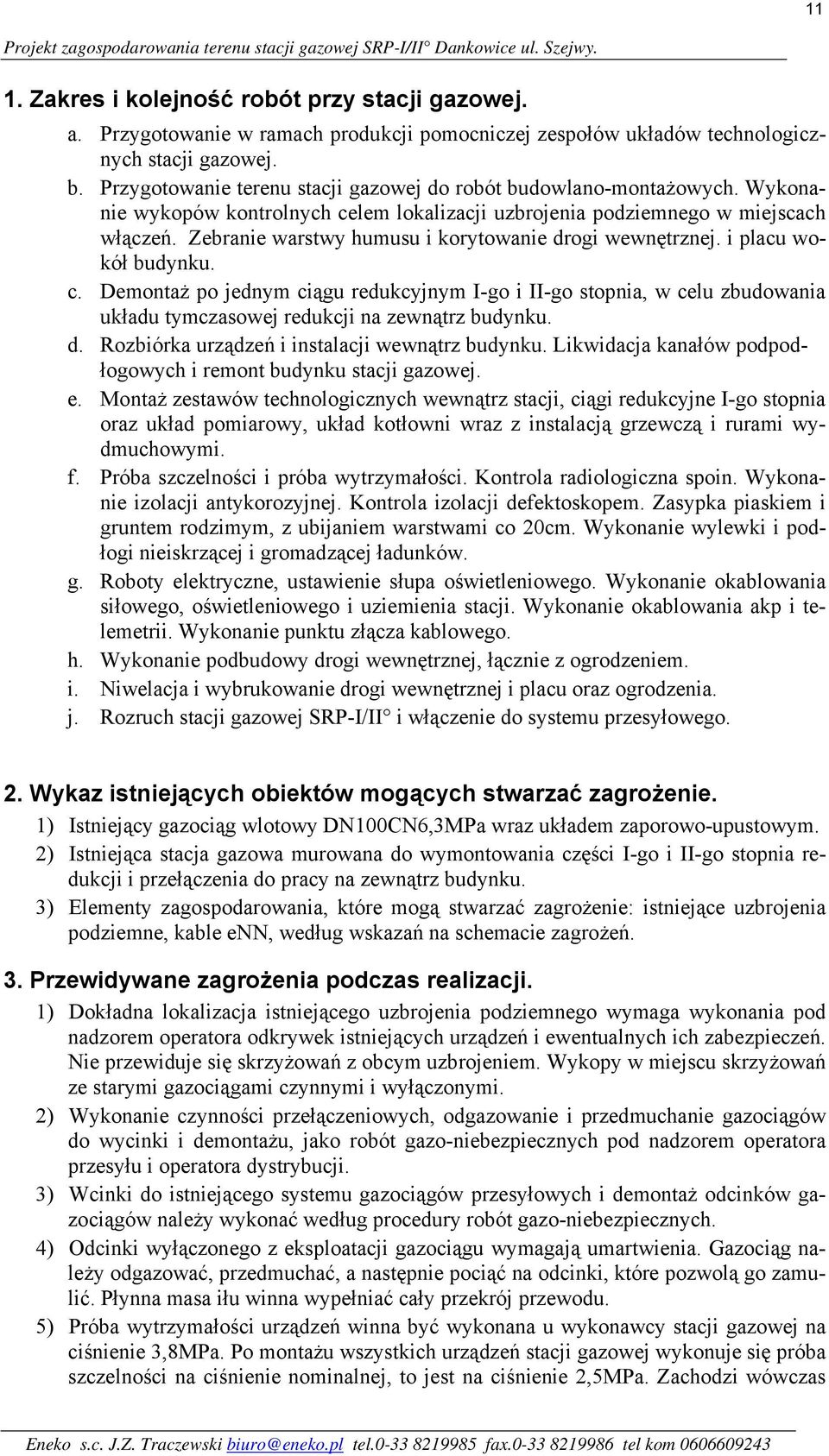

11 11 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. 1. Zakres i kolejność robót przy stacji gazowej. a. Przygotowanie w ramach produkcji pomocniczej zespołów układów technologicznych stacji gazowej. b. Przygotowanie terenu stacji gazowej do robót budowlano-montażowych. Wykonanie wykopów kontrolnych celem lokalizacji uzbrojenia podziemnego w miejscach włączeń. Zebranie warstwy humusu i korytowanie drogi wewnętrznej. i placu wokół budynku. c. Demontaż po jednym ciągu redukcyjnym I-go i II-go stopnia, w celu zbudowania układu tymczasowej redukcji na zewnątrz budynku. d. Rozbiórka urządzeń i instalacji wewnątrz budynku. Likwidacja kanałów podpodłogowych i remont budynku stacji gazowej. e. Montaż zestawów technologicznych wewnątrz stacji, ciągi redukcyjne I-go stopnia oraz układ pomiarowy, układ kotłowni wraz z instalacją grzewczą i rurami wydmuchowymi. f. Próba szczelności i próba wytrzymałości. Kontrola radiologiczna spoin. Wykonanie izolacji antykorozyjnej. Kontrola izolacji defektoskopem. Zasypka piaskiem i gruntem rodzimym, z ubijaniem warstwami co 20cm. Wykonanie wylewki i podłogi nieiskrzącej i gromadzącej ładunków. g. Roboty elektryczne, ustawienie słupa oświetleniowego. Wykonanie okablowania siłowego, oświetleniowego i uziemienia stacji. Wykonanie okablowania akp i telemetrii. Wykonanie punktu złącza kablowego. h. Wykonanie podbudowy drogi wewnętrznej, łącznie z ogrodzeniem. i. Niwelacja i wybrukowanie drogi wewnętrznej i placu oraz ogrodzenia. j. Rozruch stacji gazowej SRP-I/II i włączenie do systemu przesyłowego. 2. Wykaz istniejących obiektów mogących stwarzać zagrożenie. 1) Istniejący gazociąg wlotowy DN100CN6,3MPa wraz układem zaporowo-upustowym. 2) Istniejąca stacja gazowa murowana do wymontowania części I-go i II-go stopnia redukcji i przełączenia do pracy na zewnątrz budynku. 3) Elementy zagospodarowania, które mogą stwarzać zagrożenie: istniejące uzbrojenia podziemne, kable enn, według wskazań na schemacie zagrożeń. 3. Przewidywane zagrożenia podczas realizacji. 1) Dokładna lokalizacja istniejącego uzbrojenia podziemnego wymaga wykonania pod nadzorem operatora odkrywek istniejących urządzeń i ewentualnych ich zabezpieczeń. Nie przewiduje się skrzyżowań z obcym uzbrojeniem. Wykopy w miejscu skrzyżowań ze starymi gazociągami czynnymi i wyłączonymi. 2) Wykonanie czynności przełączeniowych, odgazowanie i przedmuchanie gazociągów do wycinki i demontażu, jako robót gazo-niebezpiecznych pod nadzorem operatora przesyłu i operatora dystrybucji. 3) Wcinki do istniejącego systemu gazociągów przesyłowych i demontaż odcinków gazociągów należy wykonać według procedury robót gazo-niebezpiecznych. 4) Odcinki wyłączonego z eksploatacji gazociągu wymagają umartwienia. Gazociąg należy odgazować, przedmuchać, a następnie pociąć na odcinki, które pozwolą go zamulić. Płynna masa iłu winna wypełniać cały przekrój przewodu. 5) Próba wytrzymałości urządzeń winna być wykonana u wykonawcy stacji gazowej na ciśnienie 3,8MPa. Po montażu wszystkich urządzeń stacji gazowej wykonuje się próba szczelności na ciśnienie nominalnej, to jest na ciśnienie 2,5MPa. Zachodzi wówczas Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

12 12 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. ryzyko wydmuchania uszczelek przy nie właściwie skręconych połączeniach kołnierzowych. Wymaga się zastosowanie uszczelek metalowo-grafitowych, skręcanych kluczem dynamometrycznym, według instrukcji dostawcy uszczelek. 6) Po odbiorze i zezwoleniu na użytkowanie można przystąpić do zagazowania rozruchu stacji gazowej. W toku czynności rozruchowych następuje regulacja nastaw i sprawdzenia urządzeń zabezpieczających. Konieczne jest wówczas wykonanie upustów niewielkich ilości gazu do atmosfery. Wystąpią strefy niebezpieczne według schematu zasięgu stref zagrożenia wybuchem rys.26. Należy ograniczyć dostęp osób postronnych, z otwartym ogniem. Roboty rozruchowe nie mogą być prowadzone w czasie pogody burzowej, gdyż mogą wystąpić wyładowania atmosferyczne. 4. Instruktaż przed przystąpieniem do robót niebezpiecznych. 1) Do brygady robót niebezpiecznych należy dobrać pracowników doświadczonych, odpowiedzialnych, posiadających wymagane badania zdrowotne. 2) Przeszkolenie brygady, oprócz przypomnienia podstawowych zasad bhp winno objąć zagadnienia związane z bezpośrednim wykonaniem czynności niebezpiecznych. 3) Organizacja prac winna uwzględniać kolejność i zakres czynności oraz odpowiedzialność poszczególnych pracowników. 4) Przeszkolenie winno objąć ćwiczenia z zastosowaniem odpowiednich środków łączności i komunikacji w symulowanych sytuacjach awaryjnych. 5) Przeszkolenie należy udokumentować protokółem i instrukcją, z podpisami wszystkich pracowników wykonujących prace niebezpieczne. 5. Środki zapobiegania niebezpieczeństwom w strefach zagrożenia. 1) Tablice informacyjne o wystąpieniu stref zagrożenia wybuchem. 2) Znaki drogowe, bariery i taśmy celem ograniczenia dostępu osób postronnych w miejsce robót budowlano-montażowych. Dozór służb w czasie prób i rozruchu. 3) Nadzór robót niebezpiecznych, środki łączności i transportu, radiotelefony, telefony komórkowe, zgłaszanie zakresu i terminu wykonywania robót do służb ppoż., policji, pogotowia ratunkowego lub odpowiednich centrów dyspozycyjnych. Załącznik: Rys. 4 schemat lokalizacji zagrożeń Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

13 13 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. Protokół kwalifikacji stref zagrożenia wybuchem dla stacji gazowej SRP-I/II w Dankowice ul. Szejwy. Protokół zawiera : 1. WPROWADZENIE OBECNI : 2. DEFINICJE WYBUCHOWOŚCI WEDŁUG ZN-G-8101; OKREŚLENIE OBSZARU ZAGROŻENIA WYBUCHEM W PROJEKTOWANYM OBIEKCIE STACJI GAZOWEJ NIE WYSTĘPUJĄ ŹRÓDŁA EMISJI CIĄGŁEJ. 3.2 DO ŹRÓDEŁ EMISJI PIERWSZORZĘDNEJ NALEŻY ZALICZYĆ : 3.3 WYLOTY PRZEWODÓW WYDMUCHOWYCH POWYŻSZYCH ŹRÓDEŁ NALEŻY KWALIFIKOWAĆ DO STREFY ZAGROŻENIA WYBUCHEM Z1. STREFĘ ZAGROŻENIA WYBUCHEM Z1 ZABEZPIECZA SIĘ ODGROMIENIEM ZWODAMI POZIOMYMI. 3.4 DO ŹRÓDEŁ EMISJI DRUGORZĘDNEJ NALEŻY ZALICZYĆ : 3.5 WYLOTY PRZEWODÓW WYDMUCHOWYCH ODPOWIETRZEŃ ORAZ POŁĄCZENIA KOŁNIERZOWE, GWINTOWANE LUB ZACISKOWE INSTALACJI NALEŻY KWALIFIKOWAĆ DO STREFY ZAGROŻENIA WYBUCHEM 2 (Z2). 3.6 POMIESZCZENIA REDUKTOROWNI I NAWANIALNI Z UWAGI NA TO ŻE WYSTĘPUJĄ ŹRÓDŁA EMISJI DRUGORZĘDNEJ TO JEST POŁĄCZENIA ROZBIERALNE INSTALACJI GAZOWEJ ORAZ, ŻE WENTYLACJA NATURALNA NIE SPEŁNIA KRYTERIUM WENTYLACJI KATEGORII A NALEŻY ZAKWALIFIKOWAĆ DO STREFY ZAGROŻENIA WYBUCHEM 1 (Z1). 3.7 STOSOWNIE DO PARAMETRÓW ŹRÓDEŁ EMISJI OBLICZA SIĘ ZASIĘGI STREF ZAGROŻENIA WYBUCHEM, I WYZNACZA NA RYSUNKU. 4. WYTYCZNE BRANŻOWE PRZECIWPOŻAROWE I PRZECIWWYBUCHOWE ZAOPATRZENIE W WODĘ: 4.2 POWIERZCHNIA WYDMUCHOWA: 4.3 KLASA ODPORNOŚCI POŻAROWEJ: 4.4 ELEMENTY OBUDÓW SZAFKOWYCH : 4.5 WENTYLACJA SZAFEK: 4.6 INSTALACJE TECHNOLOGICZNE I SANITARNE: 4.7 INSTALACJE ELEKTRYCZNE: 4.8 DROGA DOJAZDOWA, ZAGOSPODAROWANIE : 5. RYS. 26 SCHEMAT STREF WYBUCHOWYCH. Eneko s.c. J.Z. Traczewski biuro@eneko.pl tel fax tel kom

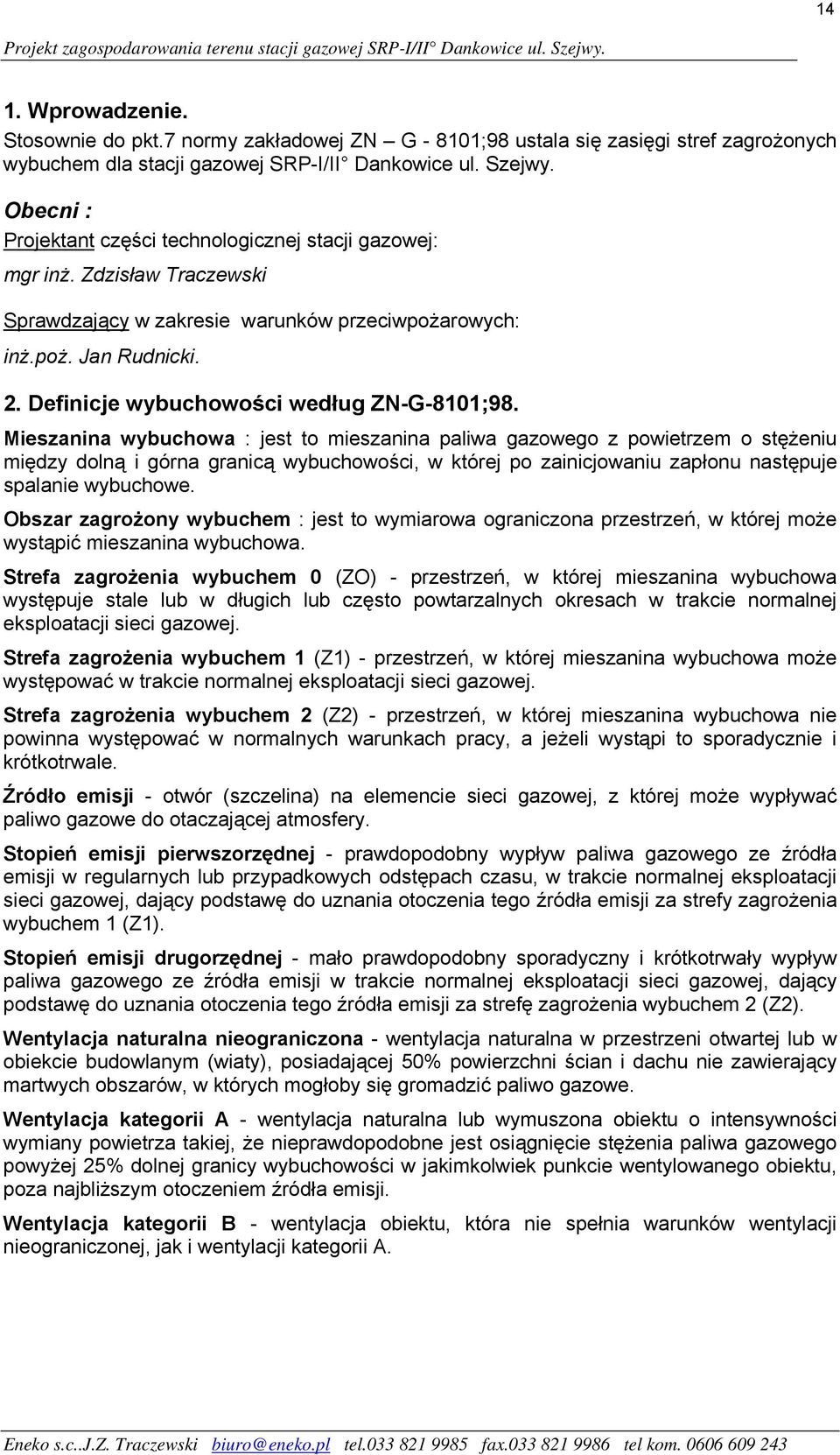

14 14 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. 1. Wprowadzenie. Stosownie do pkt.7 normy zakładowej ZN G ;98 ustala się zasięgi stref zagrożonych wybuchem dla stacji gazowej SRP-I/II Dankowice ul. Szejwy. Obecni : Projektant części technologicznej stacji gazowej: mgr inż. Zdzisław Traczewski Sprawdzający w zakresie warunków przeciwpożarowych: inż.poż. Jan Rudnicki. 2. Definicje wybuchowości według ZN-G-8101;98. Mieszanina wybuchowa : jest to mieszanina paliwa gazowego z powietrzem o stężeniu między dolną i górna granicą wybuchowości, w której po zainicjowaniu zapłonu następuje spalanie wybuchowe. Obszar zagrożony wybuchem : jest to wymiarowa ograniczona przestrzeń, w której może wystąpić mieszanina wybuchowa. Strefa zagrożenia wybuchem 0 (ZO) - przestrzeń, w której mieszanina wybuchowa występuje stale lub w długich lub często powtarzalnych okresach w trakcie normalnej eksploatacji sieci gazowej. Strefa zagrożenia wybuchem 1 (Z1) - przestrzeń, w której mieszanina wybuchowa może występować w trakcie normalnej eksploatacji sieci gazowej. Strefa zagrożenia wybuchem 2 (Z2) - przestrzeń, w której mieszanina wybuchowa nie powinna występować w normalnych warunkach pracy, a jeżeli wystąpi to sporadycznie i krótkotrwale. Źródło emisji - otwór (szczelina) na elemencie sieci gazowej, z której może wypływać paliwo gazowe do otaczającej atmosfery. Stopień emisji pierwszorzędnej - prawdopodobny wypływ paliwa gazowego ze źródła emisji w regularnych lub przypadkowych odstępach czasu, w trakcie normalnej eksploatacji sieci gazowej, dający podstawę do uznania otoczenia tego źródła emisji za strefy zagrożenia wybuchem 1 (Z1). Stopień emisji drugorzędnej - mało prawdopodobny sporadyczny i krótkotrwały wypływ paliwa gazowego ze źródła emisji w trakcie normalnej eksploatacji sieci gazowej, dający podstawę do uznania otoczenia tego źródła emisji za strefę zagrożenia wybuchem 2 (Z2). Wentylacja naturalna nieograniczona - wentylacja naturalna w przestrzeni otwartej lub w obiekcie budowlanym (wiaty), posiadającej 50% powierzchni ścian i dachu nie zawierający martwych obszarów, w których mogłoby się gromadzić paliwo gazowe. Wentylacja kategorii A - wentylacja naturalna lub wymuszona obiektu o intensywności wymiany powietrza takiej, że nieprawdopodobne jest osiągnięcie stężenia paliwa gazowego powyżej 25% dolnej granicy wybuchowości w jakimkolwiek punkcie wentylowanego obiektu, poza najbliższym otoczeniem źródła emisji. Wentylacja kategorii B - wentylacja obiektu, która nie spełnia warunków wentylacji nieograniczonej, jak i wentylacji kategorii A. Eneko s.c..j.z. Traczewski biuro@eneko.pl tel fax tel kom

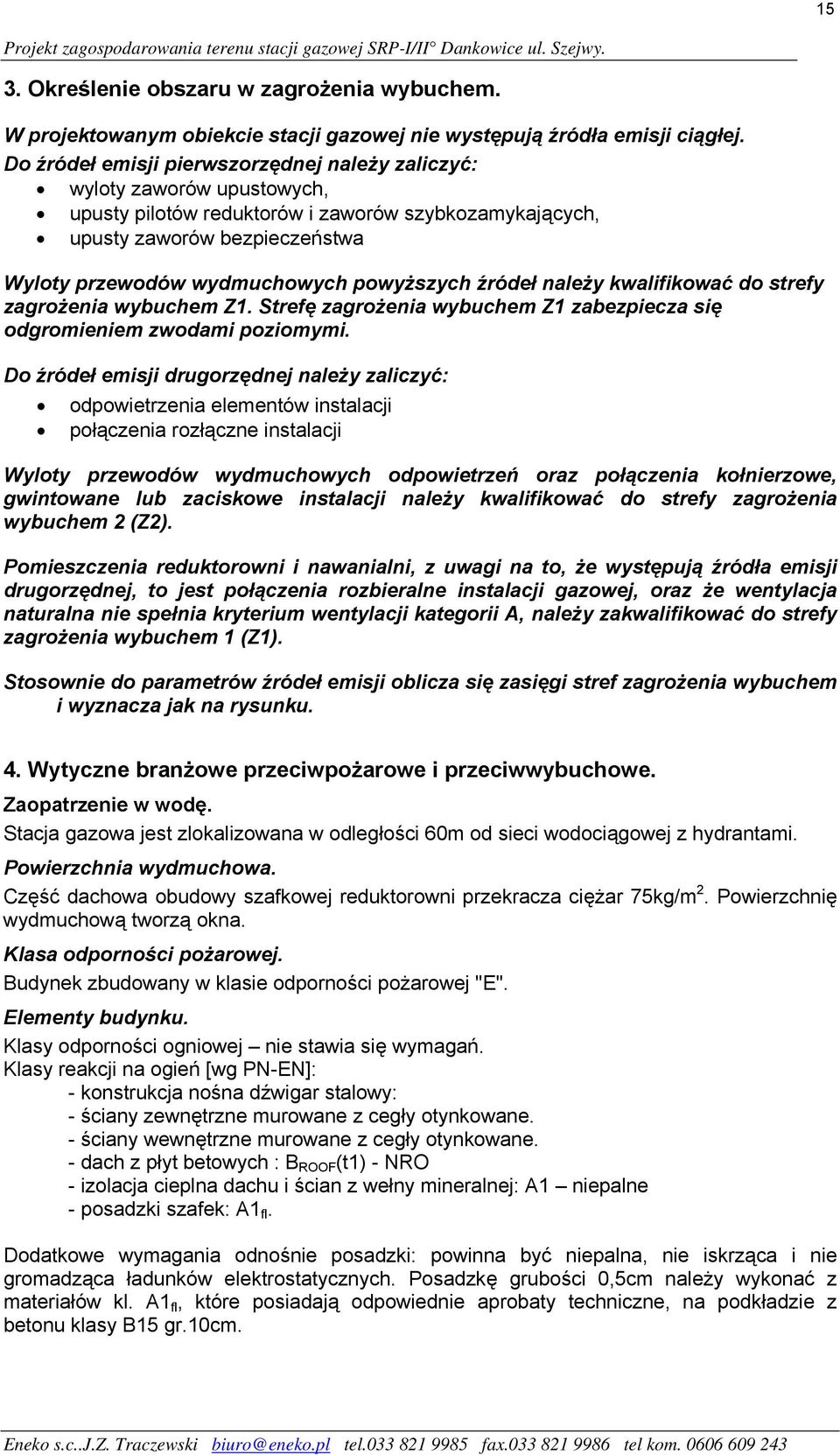

15 15 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. 3. Określenie obszaru w zagrożenia wybuchem. W projektowanym obiekcie stacji gazowej nie występują źródła emisji ciągłej. Do źródeł emisji pierwszorzędnej należy zaliczyć: wyloty zaworów upustowych, upusty pilotów reduktorów i zaworów szybkozamykających, upusty zaworów bezpieczeństwa Wyloty przewodów wydmuchowych powyższych źródeł należy kwalifikować do strefy zagrożenia wybuchem Z1. Strefę zagrożenia wybuchem Z1 zabezpiecza się odgromieniem zwodami poziomymi. Do źródeł emisji drugorzędnej należy zaliczyć: odpowietrzenia elementów instalacji połączenia rozłączne instalacji Wyloty przewodów wydmuchowych odpowietrzeń oraz połączenia kołnierzowe, gwintowane lub zaciskowe instalacji należy kwalifikować do strefy zagrożenia wybuchem 2 (Z2). Pomieszczenia reduktorowni i nawanialni, z uwagi na to, że występują źródła emisji drugorzędnej, to jest połączenia rozbieralne instalacji gazowej, oraz że wentylacja naturalna nie spełnia kryterium wentylacji kategorii A, należy zakwalifikować do strefy zagrożenia wybuchem 1 (Z1). Stosownie do parametrów źródeł emisji oblicza się zasięgi stref zagrożenia wybuchem i wyznacza jak na rysunku. 4. Wytyczne branżowe przeciwpożarowe i przeciwwybuchowe. Zaopatrzenie w wodę. Stacja gazowa jest zlokalizowana w odległości 60m od sieci wodociągowej z hydrantami. Powierzchnia wydmuchowa. Część dachowa obudowy szafkowej reduktorowni przekracza ciężar 75kg/m 2. Powierzchnię wydmuchową tworzą okna. Klasa odporności pożarowej. Budynek zbudowany w klasie odporności pożarowej "E". Elementy budynku. Klasy odporności ogniowej nie stawia się wymagań. Klasy reakcji na ogień [wg PN-EN]: - konstrukcja nośna dźwigar stalowy: - ściany zewnętrzne murowane z cegły otynkowane. - ściany wewnętrzne murowane z cegły otynkowane. - dach z płyt betowych : B ROOF (t1) - NRO - izolacja cieplna dachu i ścian z wełny mineralnej: A1 niepalne - posadzki szafek: A1 fl. Dodatkowe wymagania odnośnie posadzki: powinna być niepalna, nie iskrząca i nie gromadząca ładunków elektrostatycznych. Posadzkę grubości 0,5cm należy wykonać z materiałów kl. A1 fl, które posiadają odpowiednie aprobaty techniczne, na podkładzie z betonu klasy B15 gr.10cm. Eneko s.c..j.z. Traczewski biuro@eneko.pl tel fax tel kom

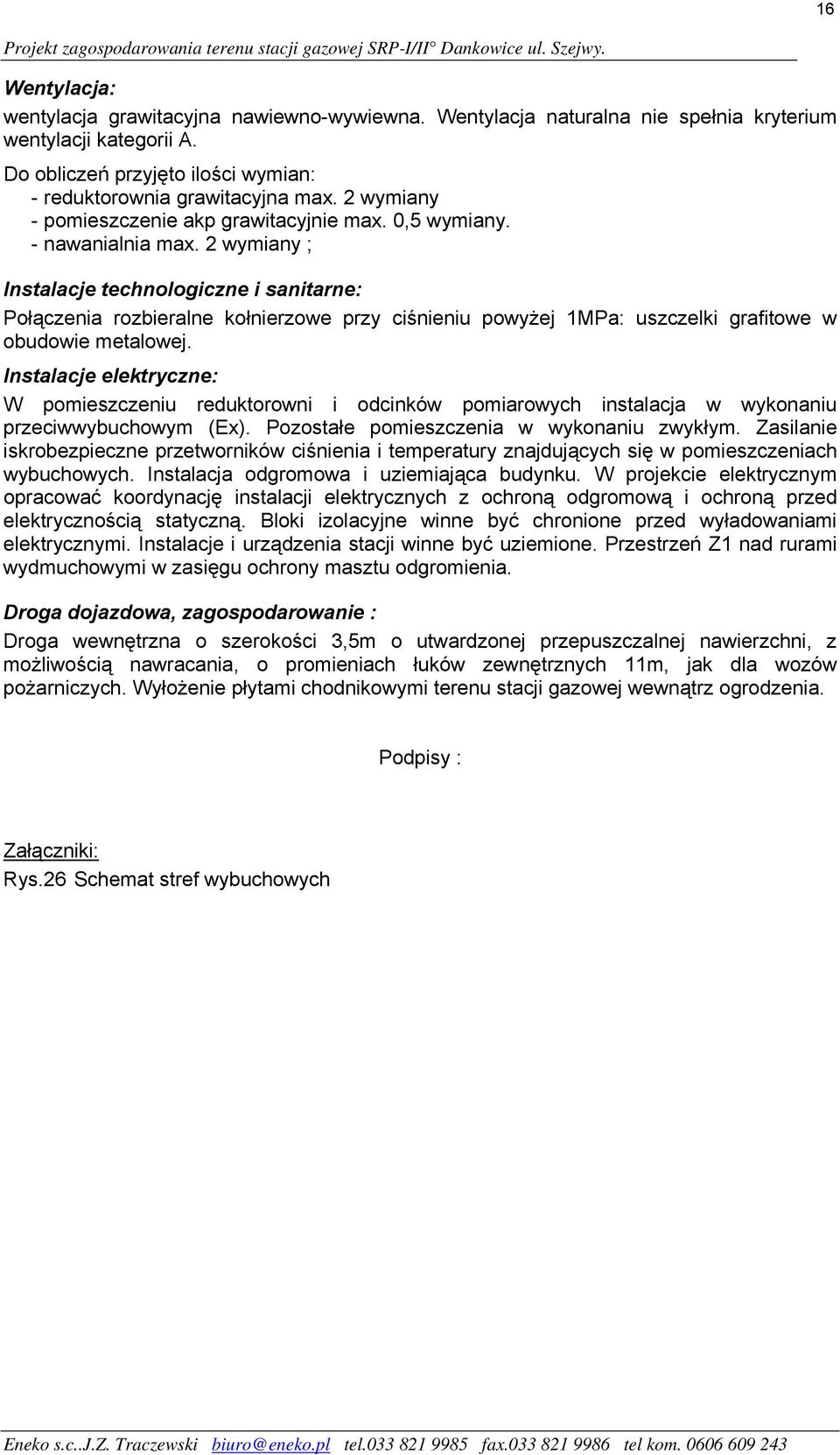

16 16 Projekt zagospodarowania terenu stacji gazowej SRP-I/II Dankowice ul. Szejwy. Wentylacja: wentylacja grawitacyjna nawiewno-wywiewna. Wentylacja naturalna nie spełnia kryterium wentylacji kategorii A. Do obliczeń przyjęto ilości wymian: - reduktorownia grawitacyjna max. 2 wymiany - pomieszczenie akp grawitacyjnie max. 0,5 wymiany. - nawanialnia max. 2 wymiany ; Instalacje technologiczne i sanitarne: Połączenia rozbieralne kołnierzowe przy ciśnieniu powyżej 1MPa: uszczelki grafitowe w obudowie metalowej. Instalacje elektryczne: W pomieszczeniu reduktorowni i odcinków pomiarowych instalacja w wykonaniu przeciwwybuchowym (Ex). Pozostałe pomieszczenia w wykonaniu zwykłym. Zasilanie iskrobezpieczne przetworników ciśnienia i temperatury znajdujących się w pomieszczeniach wybuchowych. Instalacja odgromowa i uziemiająca budynku. W projekcie elektrycznym opracować koordynację instalacji elektrycznych z ochroną odgromową i ochroną przed elektrycznością statyczną. Bloki izolacyjne winne być chronione przed wyładowaniami elektrycznymi. Instalacje i urządzenia stacji winne być uziemione. Przestrzeń Z1 nad rurami wydmuchowymi w zasięgu ochrony masztu odgromienia. Droga dojazdowa, zagospodarowanie : Droga wewnętrzna o szerokości 3,5m o utwardzonej przepuszczalnej nawierzchni, z możliwością nawracania, o promieniach łuków zewnętrznych 11m, jak dla wozów pożarniczych. Wyłożenie płytami chodnikowymi terenu stacji gazowej wewnątrz ogrodzenia. Podpisy : Załączniki: Rys.26 Schemat stref wybuchowych Eneko s.c..j.z. Traczewski biuro@eneko.pl tel fax tel kom
