Inspiron Instrukcja serwisowa. Model komputera: Inspiron Model regulacji: P66F Typ regulacji: P66F001

Wielkość: px
Rozpocząć pokaz od strony:

Download "Inspiron Instrukcja serwisowa. Model komputera: Inspiron Model regulacji: P66F Typ regulacji: P66F001"

Transkrypt

1 Inspiron Instrukcja serwisowa Model komputera: Inspiron Model regulacji: P66F Typ regulacji: P66F001

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci. Copyright 2017 Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A02

3 Spis treści Przed przystąpieniem do serwisowania komputera...10 Przed rozpoczęciem pracy...10 Instrukcje dotyczące bezpieczeństwa...10 Zalecane narzędzia Wykaz śrub Po zakończeniu serwisowania komputera Wymontowywanie napędu dysków optycznych Procedura Instalowanie napędu dysków optycznych Procedura Wymontowywanie pokrywy dolnej Przed wykonaniem procedury Procedura Instalowanie pokrywy dolnej...24 Procedura...24 Po wykonaniu procedury Wymontowywanie modułów pamięci...26 Przed wykonaniem procedury Procedura

4 Instalowanie modułów pamięci...28 Procedura...28 Po wykonaniu procedury Wymontowywanie karty sieci bezprzewodowej...31 Przed wykonaniem procedury Procedura Instalowanie karty sieci bezprzewodowej Procedura...33 Po wykonaniu procedury Wymontowywanie zaślepki napędu dysków optycznych Przed wykonaniem procedury Procedura Instalowanie zaślepki napędu dysków optycznych...38 Procedura...38 Po wykonaniu procedury Wymontowywanie baterii pastylkowej...39 Przed wykonaniem procedury Procedura Instalowanie baterii pastylkowej...41 Procedura Po wykonaniu procedury...41 Wymontowanie płyty we/wy...42 Przed wykonaniem procedury Procedura

5 Instalowanie płyty we/wy Procedura...44 Po wykonaniu procedury Wymontowywanie dysku twardego Przed wykonaniem procedury Procedura Instalowanie dysku twardego Procedura...48 Po wykonaniu procedury Wymontowywanie akumulatora...49 Przed wykonaniem procedury Procedura Instalowanie akumulatora...52 Procedura Po wykonaniu procedury Wymontowywanie płyty lampek stanu Przed wykonaniem procedury Procedura Instalowanie płyty lampek stanu Procedura Po wykonaniu procedury...55 Wymontowywanie głośników Przed wykonaniem procedury Procedura

6 Instalowanie głośników Procedura Po wykonaniu procedury...58 Wymontowywanie zestawu płyty systemowej...59 Przed wykonaniem procedury Procedura Instalowanie zestawu płyty systemowej...64 Procedura Po wykonaniu procedury...65 Wymontowywanie zestawu radiatora Przed wykonaniem procedury Procedura...67 Instalowanie zestawu radiatora Procedura Po wykonaniu procedury Wymontowywanie tabliczki dotykowej Przed wykonaniem procedury Procedura...70 Instalowanie tabliczki dotykowej...74 Procedura...74 Po wykonaniu procedury Wymontowywanie zestawu wyświetlacza Przed wykonaniem procedury Procedura

7 Instalowanie zestawu wyświetlacza Procedura Po wykonaniu procedury...80 Wymontowywanie osłony wyświetlacza...81 Przed wykonaniem procedury...81 Procedura Instalowanie osłony wyświetlacza Procedura...83 Po wykonaniu procedury Wymontowywanie kamery Przed wykonaniem procedury Procedura...84 Instalowanie kamery Procedura Po wykonaniu procedury Wymontowywanie panelu wyświetlacza Przed wykonaniem procedury...87 Procedura...87 Instalowanie panelu wyświetlacza...90 Procedura Po wykonaniu procedury...90 Wymontowywanie zawiasów wyświetlacza...91 Przed wykonaniem procedury...91 Procedura

8 Instalowanie zawiasów wyświetlacza Procedura...93 Po wykonaniu procedury Wymontowywanie kabla wyświetlacza Przed wykonaniem procedury Procedura Instalowanie kabla wyświetlacza Procedura Po wykonaniu procedury...96 Wymontowywanie zestawu pokrywy wyświetlacza i anteny...97 Przed wykonaniem procedury Procedura...97 Instalowanie zestawu pokrywy wyświetlacza i anteny..99 Procedura Po wykonaniu procedury...99 Wymontowywanie modułu przycisku zasilania Przed wykonaniem procedury Procedura Instalowanie modułu przycisku zasilania Procedura Po wykonaniu procedury Wymontowywanie gniazda zasilacza Przed wykonaniem procedury Procedura

9 Instalowanie gniazda zasilacza Procedura Po wykonaniu procedury Wymontowywanie zestawu podparcia dłoni i klawiatury Przed wykonaniem procedury Procedura Instalowanie zestawu podparcia dłoni i klawiatury Procedura Po wykonaniu procedury Diagnostyka Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell

10 Przed przystąpieniem do serwisowania komputera UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach w tym dokumencie. Przed rozpoczęciem pracy 1 Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje. 2 Wyłącz komputer. Kliknij przyciskstart Wyłączenie zasilania. UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie z instrukcjami odpowiednimi dla tego systemu. 3 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych. 4 Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd. 5 Wyjmij z komputera wszystkie karty pamięci i dyski optyczne. 6 Zamknij wyświetlacz i odwróć komputer spodem do góry. Instrukcje dotyczące bezpieczeństwa Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem 10

11 PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do gniazdka. OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej i czystej powierzchni. OSTRZEŻENIE: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy. OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem regulatory_compliance. OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły. OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli, należy je trzymać prosto, aby uniknąć wygięcia styków w złączach. Podczas podłączania kabli należy zwrócić uwagę na prawidłowe zorientowanie i wyrównanie złączy i portów. OSTRZEŻENIE: Jeśli w czytniku kart pamięci znajduje się karta, należy ją nacisnąć i wyjąć. Zalecane narzędzia Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi: 11

12 Wkrętak krzyżakowy Rysik z tworzywa sztucznego Wykaz śrub Podzespół pokrywa dolna pokrywa dolna pokrywa dolna do czego mocowany zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury Typ śruby Ilość Ilustracja śruby M2x2 z łbem powiększonym 3 M2x4 2 M 2,5 x 8 13 Akumulator Wentylator Dysk twardy wspornik dysku twardego zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury wspornik dysku twardego zestaw podparcia dłoni i klawiatury M2,5x5 1 M2,5x5 1 M3x3 4 M2,5x5 3 zestaw radiatora Płyta systemowa M2x3 3 Wsporniki zawiasu Wsporniki zawiasu Zawias wyświetlacza zestaw pokrywy wyświetlacza i anteny zestaw podparcia dłoni i klawiatury zestaw pokrywy wyświetlacza i anteny M 2,5 x 3 6 M2,5x5 4 M2x3 2 12

13 Podzespół (od strony panelu LCD) płyta we/wy wspornik napędu dysków optycznych do czego mocowany zestaw podparcia dłoni i klawiatury Napęd dysków optycznych Typ śruby Ilość Ilustracja śruby M2,5x5 1 M2x3 2 przejściówka napędu dysków optycznych zestaw podparcia dłoni i klawiatury M2x2 z łbem powiększonym 2 mostek zestawu podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury M2,5x5 2 Panel Złącze zasilacza zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury M2x3 4 M2x3 1 płyta przycisku zasilania zestaw podparcia dłoni i klawiatury M2x2 z łbem powiększonym 1 Płyta systemowa Tabliczka dotykowa wspornik tabliczki dotykowej zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury zestaw podparcia dłoni i klawiatury M2,5x5 1 M2x2 4 M2x2 3 wspornik karty sieci bezprzewodowe j Płyta systemowa M2x3 1 13

14 Po zakończeniu serwisowania komputera OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić komputer. 1 Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby. 2 Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy. 3 Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy. 4 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz komputer. 14

15 Wymontowywanie napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wykręć śrubę mocującą zestaw napędu dysków optycznych do pokrywy dolnej. 2 Rysikiem z tworzywa sztucznego wypchnij napęd dysków optycznych przez otwór, aby uwolnić napęd dysków optycznych. 15

16 3 Wysuń zestaw napędu dysków optycznych z wnęki. 1 zestaw napędu dysków optycznych 2 śruba M2x4 3 rysik z tworzywa sztucznego 4 pokrywa dolna 4 Wykręć śruby mocujące wspornik napędu dysków optycznych do napędu. 16

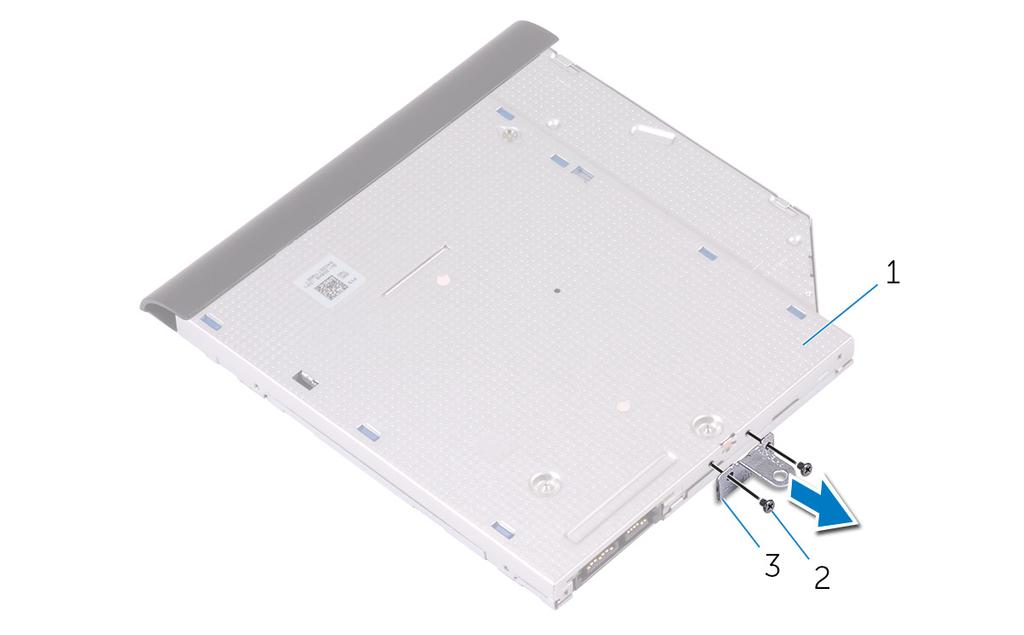

17 5 Zdejmij wspornik napędu dysków optycznych. 1 napęd dysków optycznych 2 śruby M2x3 (2) 3 wspornik napędu dysków optycznych 17

18 6 Ostrożnie pociągnij osłonę napędu dysków optycznych, aby odłączyć ją od napędu. 1 osłona napędu dysków optycznych 3 zaczepy (3) 2 napęd dysków optycznych 18

19 Instalowanie napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj zaczepy na osłonie napędu dysków optycznych do szczelin w napędzie i zatrzaśnij osłonę. 2 Dopasuj otwory na śruby we wsporniku napędu dysków optycznych do otworów w napędzie dysków optycznych. 3 Wkręć śruby mocujące wspornik napędu dysków optycznych do napędu. 4 Wsuń napęd dysków optycznych do wnęki napędu dysków optycznych. 5 Dopasuj otwór na śrubę we wsporniku napędu dysków optycznych do otworu w pokrywie dolnej. 6 Wkręć śrubę mocującą zestaw napędu dysków optycznych do pokrywy dolnej. 19

20 Wymontowywanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury Wymontuj napęd dysków optycznych. 20

21 Procedura 1 Wykręć śruby mocujące pokrywę dolną do zestawu podparcia dłoni i klawiatury. 1 śruby M2,5x8 (13) 2 śruby M2x2 (3) 3 śruba M2x4 4 pokrywa dolna 2 Rysikiem z tworzywa sztucznego podważ pokrywę dolną, zaczynając od górnego lewego rogu podstawy komputera. 21

22 3 Zdejmij pokrywę dolną z zestawu podparcia dłoni i klawiatury pod kątem. 1 zestaw podparcia dłoni i klawiatury 3 pokrywa dolna 2 rysik z tworzywa sztucznego UWAGA: Wykonaj czynności 4 i 5 tylko, jeśli chcesz wyjąć dowolne części komputera. 22

23 4 Odłącz kabel akumulatora od płyty systemowej. 1 kabel akumulatora 2 płyta systemowa 5 Naciśnij i przytrzymaj przez 5 sekund przycisk zasilania, aby odprowadzić ładunki elektryczne z płyty systemowej. 23

24 Instalowanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Podłącz kabel akumulatora do płyty systemowej, jeżeli dotyczy. OSTRZEŻENIE: Aby uniknąć przypadkowego uszkodzenia gniazda zasilacza, podczas wciskania pokrywy dolnej w podstawę komputera nie wolno jej dociskać w kierunku gniazda zasilacza. 24

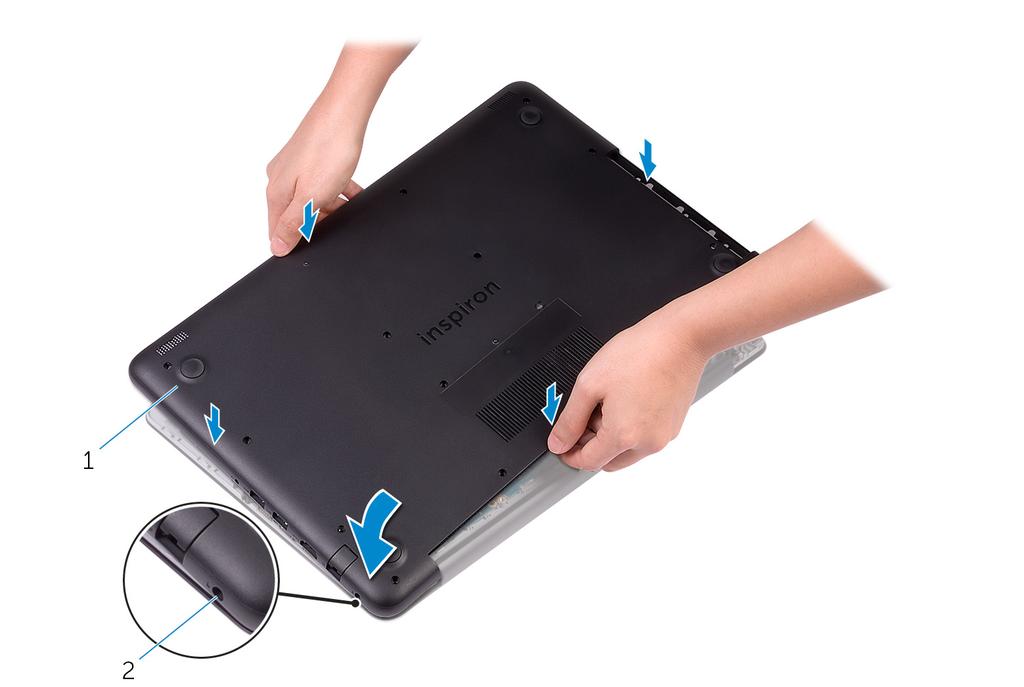

25 2 Umieść pokrywę dolną na zestawie podparcia dłoni i klawiatury, a następnie wciśnij pokrywę dolną na swoje miejsce, zaczynając od gniazda zasilacza. 1 pokrywa dolna 2 gniazdo zasilacza 3 Wykręć śruby mocujące pokrywę dolną do zestawu podparcia dłoni i klawiatury. Po wykonaniu procedury Zainstaluj napęd dysków optycznych. 25

26 Wymontowywanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł odskoczy. 26

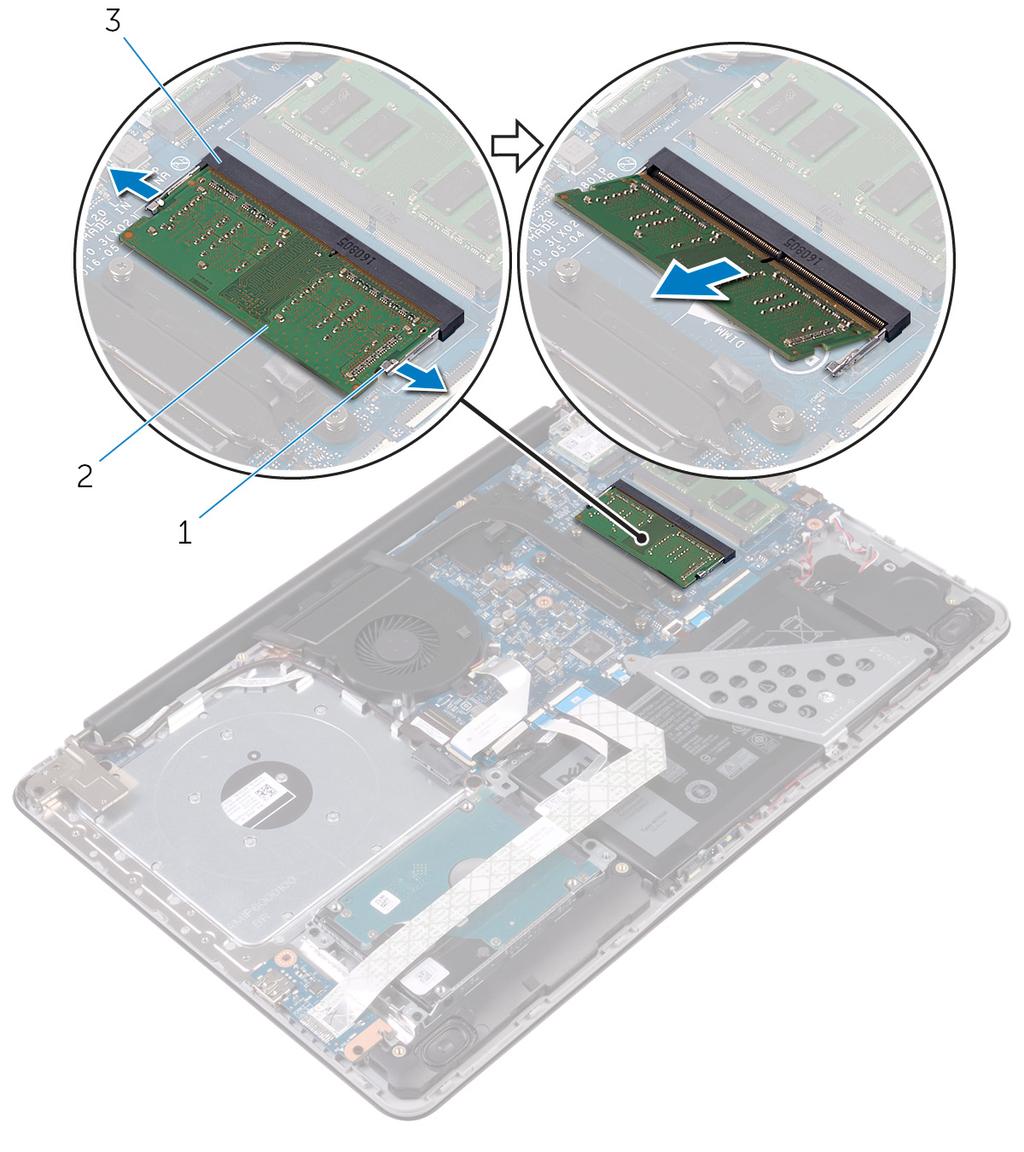

27 2 Wyjmij moduł pamięci z gniazda. 1 zaciski mocujące (2) 2 moduł pamięci 3 gniazdo modułu pamięci 27

28 Instalowanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj wycięcie w module pamięci do wypustki w gnieździe. 28

29 2 Włóż moduł pamięci do gniazda pod kątem i dociśnij, aż zostanie osadzony. UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci i zainstaluj go ponownie. 1 wycięcie 2 zaczep 3 gniazdo modułu pamięci 4 moduł pamięci 3 Podłącz kabel akumulatora do płyty systemowej. 29

30 Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 30

31 Wymontowywanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Wykręć śrubę mocującą wspornik karty sieci bezprzewodowej do płyty systemowej. 2 Przesuń i wyjmij wspornik karty sieci bezprzewodowej i odłącz kable antenowe od karty sieci bezprzewodowej. 31

32 3 Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda. 1 śruba M2x3 2 wspornik karty sieci bezprzewodowej 3 kable antenowe (2) 4 karta sieci bezprzewodowej 5 gniazdo karty sieci bezprzewodowej 32

33 Instalowanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura OSTRZEŻENIE: Aby uniknąć uszkodzenia kart sieci bezprzewodowej, nie należy umieszczać pod kartą żadnych kabli. 1 Dopasuj wycięcie na karcie sieci bezprzewodowej do wypustki w gnieździe karty. 2 Wsuń kartę sieci bezprzewodowej pod kątem do gniazda karty sieci bezprzewodowej. 3 Podłącz kable antenowe do karty sieci bezprzewodowej. W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych w komputerze. Złącza na karcie sieci bezprzewodowej Kabel główny (biały trójkąt) Kabel pomocniczy (czarny trójkąt) Kolor kabla antenowego Biały Czarny 4 Wsuń i zamontuj wspornik karty sieci bezprzewodowej w gnieździe karty sieci bezprzewodowej. 5 Spasuj otwór na śrubę we wsporniku karty sieci bezprzewodowej z otworem na śrubę w karcie sieci bezprzewodowej i w zestawie podparcia dłoni i klawiatury. 33

34 6 Wkręć śrubę mocującą wspornik karty sieci bezprzewodowej do karty sieci bezprzewodowej i podparcia dłoni i klawiatury. 1 karta sieci bezprzewodowej 2 wycięcie 3 gniazdo karty sieci bezprzewodowej 4 zaczep 5 kable antenowe (2) 6 śruba M2x3 7 wspornik karty sieci bezprzewodowej 34

35 Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 35

36 Wymontowywanie zaślepki napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Otwórz zatrzask i odłącz kabel klawiatury od płyty systemowej. 2 Unieś zatrzask i odłącz kabel przejściówki napędu dysków optycznych od płyty systemowej i złącza napędu dysków optycznych. 3 Wykręć śruby mocujące przejściówkę napędu dysków optycznych do zestawu podparcia dłoni i klawiatury. 36

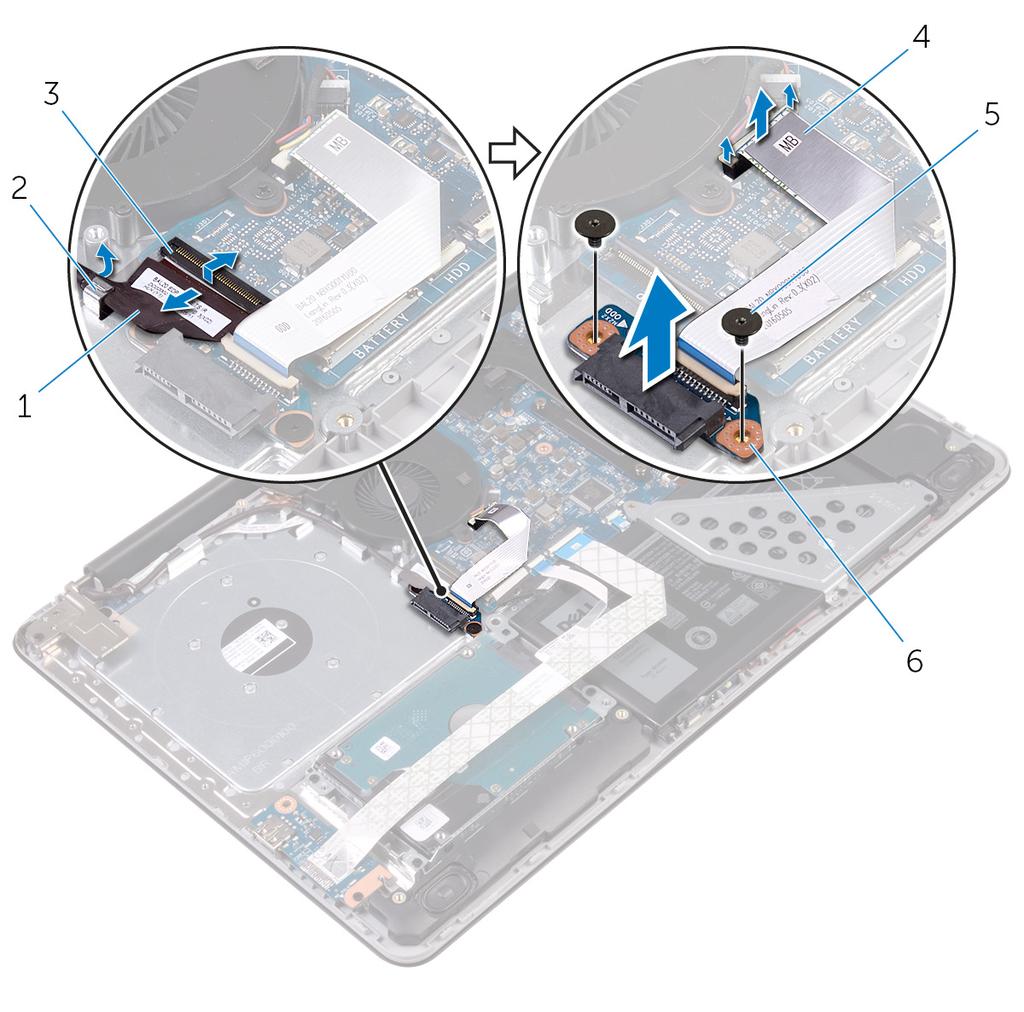

37 4 Unieś przejściówkę napędu dysków optycznych z zestawu podparcia dłoni i klawiatury. 1 kabel wyświetlacza 2 prowadnica kabla 3 zatrzask 4 kabel przejściówki napędu dysków optycznych 5 śruby M2x2 (2) 6 przejściówka napędu dysków optycznych 37

38 Instalowanie zaślepki napędu dysków optycznych PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w przejściówce napędu dysków optycznych do otworów w zestawie podparcia dłoni i klawiatury. 2 Wkręć śruby mocujące przejściówkę napędu dysków optycznych do zestawu podparcia dłoni i klawiatury. 3 Podłącz kabel przejściówki napędu dysków optycznych do płyty systemowej i przejściówki napędu dysków optycznych. 4 Włóż kabel przejściówki napędu dysków optycznych do zatrzasku i wciśnij zatrzask, aby zamocować kabel. 5 Zamknij zatrzask mocujący kabel przejściówki napędu dysków optycznych do płyty systemowej. 6 Poprowadź kabel wyświetlacza wewnątrz prowadnicy i podłącz go do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 38

39 Wymontowywanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu konfiguracyjnego systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed wyjęciem baterii pastylkowej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Odłącz kabel baterii pastylkowej od płyty systemowej. 2 Zapamiętaj ułożenie kabla baterii pastylkowej w prowadnicy zestawu podparcia dłoni i klawiatury. 3 Wyjmij kabel baterii pastylkowej z prowadnicy w zestawie podparcia dłoni i klawiatury. 39

40 4 Odczep baterię pastylkową od zestawu podparcia dłoni i klawiatury. 1 płyta systemowa 2 zestaw podparcia dłoni i klawiatury 3 kabel baterii pastylkowej 4 bateria pastylkowa 5 prowadnica kabla 40

41 Instalowanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Przymocuj baterię pastylkową do zestawu podparcia dłoni i klawiatury. 2 Poprowadź kabel baterii pastylkowej w prowadnicach w zestawie podparcia dłoni i klawiatury. 3 Podłącz kabel baterii pastylkowej do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 41

42 Wymontowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Unieś zatrzask i przy użyciu uchwytu odłącz kabel płyty we/wy od płyty systemowej. 2 Wykręć śrubę mocującą płytę we/wy do zestawu podparcia dłoni i klawiatury. 42

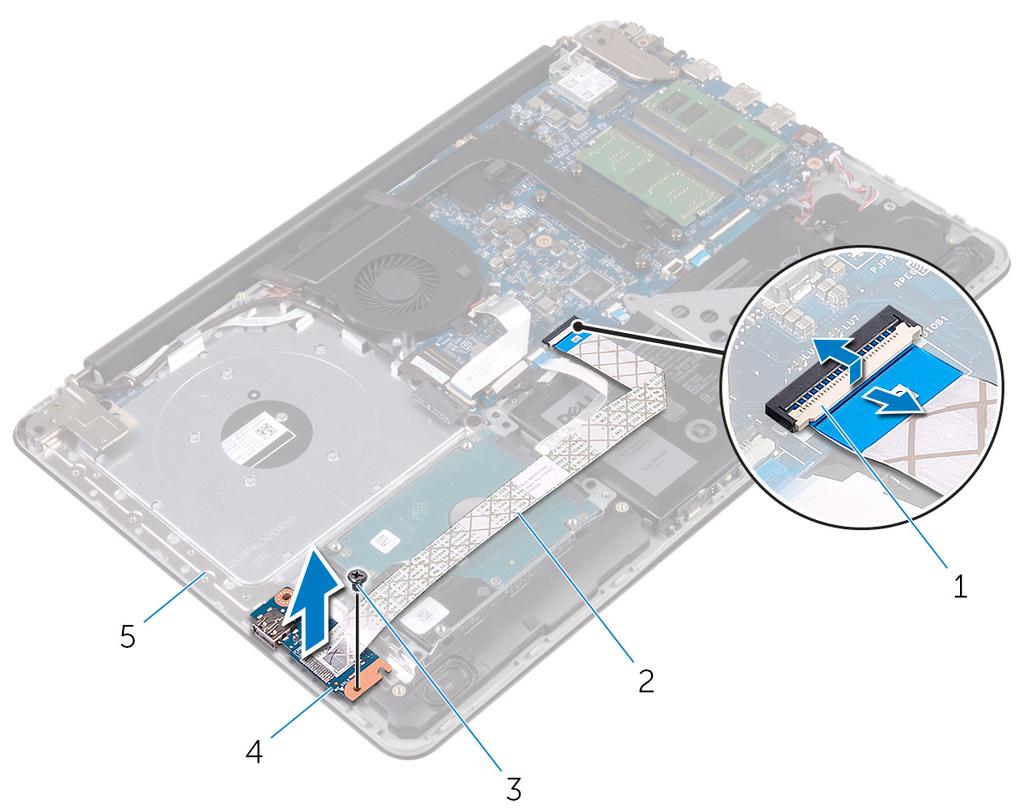

43 3 Wyjmij płytę we/wy z zestawu podparcia dłoni i klawiatury. 1 zatrzask 2 kabel płyty we/wy 3 śruba M2,5x5 4 płyta we/wy 5 zestaw podparcia dłoni i klawiatury 43

44 Instalowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść płytę we/wy w zestawie podparcia dłoni i klawiatury, dopasowując ją do wypustek. 2 Dopasuj otwór na śrubę w płycie we/wy do otworu w zestawie podparcia dłoni i klawiatury. 3 Wkręć śrubę mocującą płytę we/wy do zestawu podparcia dłoni i klawiatury. 4 Podłącz kabel płyty we/wy do płyty systemowej i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 44

45 Wymontowywanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. OSTRZEŻENIE: Nie należy wyjmować dysku twardego, gdy komputer jest włączony lub w stanie uśpienia, ponieważ może to spowodować utratę danych. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. Procedura 1 Unieś zatrzask i przy użyciu uchwytu odłącz kabel dysku twardego od płyty systemowej. 2 Wykręć śruby mocujące zestaw dysku twardego do zestawu podparcia dłoni i klawiatury. 45

46 3 Wyjmij zestaw dysku twardego razem z kablem z zestawu podparcia dłoni i klawiatury. 1 uchwyt 2 zatrzask 3 kabel dysku twardego 4 śruby M2.5x5 (3) 5 zestaw dysku twardego 6 zestaw podparcia dłoni i klawiatury 46

47 4 Odłącz przejściówkę od dysku zestawu twardego. 1 zestaw dysku twardego 2 przejściówka 5 Wykręć śruby mocujące wspornik do dysku twardego. 6 Wyjmij dysk twardy ze wspornika. 1 śruby M3x3 (4) 2 wspornik dysku twardego 3 dysk twardy 47

48 Instalowanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. Procedura 1 Dopasuj otwory na śruby we wsporniku dysku twardego do otworów w dysku twardym. 2 Wkręć śruby mocujące wspornik do dysku twardego. 3 Podłącz przejściówkę do zestawu dysku twardego. 4 Dopasuj otwory na śruby w zestawie dysku twardego do otworów w zestawie podparcia dłoni i klawiatury. 5 Wkręć śruby mocujące zestaw dysku twardego do zestawu podparcia dłoni i klawiatury. 6 Podłącz kabel dysku twardego do płyty systemowej i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj płytę we/wy. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 48

49 Wymontowywanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. Procedura 1 Wykręć śruby mocujące wspornik akumulatora do płyty systemowej i zestawu podparcia dłoni i klawiatury. 49

50 2 Unieś i wyjmij wspornik akumulatora. 1 płyta systemowa 2 śruby M2,5x5 (2) 3 wspornik akumulatora 4 akumulator 5 zestaw podparcia dłoni i klawiatury 3 Wykręć śrubę mocującą akumulator do zestawu podparcia dłoni i klawiatury. UWAGA: Zapamiętaj położenie śruby mocującej akumulator do zestawu podparcia dłoni i klawiatury. 50

51 4 Wyjmij akumulator z zestawu podparcia dłoni i klawiatury. 1 śruba M2,5x5 2 akumulator 3 zestaw podparcia dłoni i klawiatury 51

52 Instalowanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w akumulatorze do otworów w zestawie podparcia dłoni i klawiatury. 2 Wkręć śrubę mocującą akumulator do zestawu podparcia dłoni i klawiatury. 3 Dopasuj otwory na śruby we wsporniku akumulatora do otworów w płycie systemowej i zestawie podparcia dłoni i klawiatury. 4 Wkręć śruby mocujące wspornik akumulatora w płytę systemową i zestaw podparcia dłoni i klawiatury. Po wykonaniu procedury 1 Zainstaluj dysk twardy. 2 Zainstaluj płytę we/wy. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 52

53 Wymontowywanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. 5 Wymontuj akumulator. Procedura 1 Otwórz zatrzask i odłącz kabel płytki kontrolek stanu od płyty systemowej. 2 Wyjmij kabel płytki kontrolek stanu z zestawu podparcia dłoni i klawiatury. 3 Wciśnij uchwyt mocujący płytkę kontrolek stanu do zestawu podparcia dłoni i klawiatury. 53

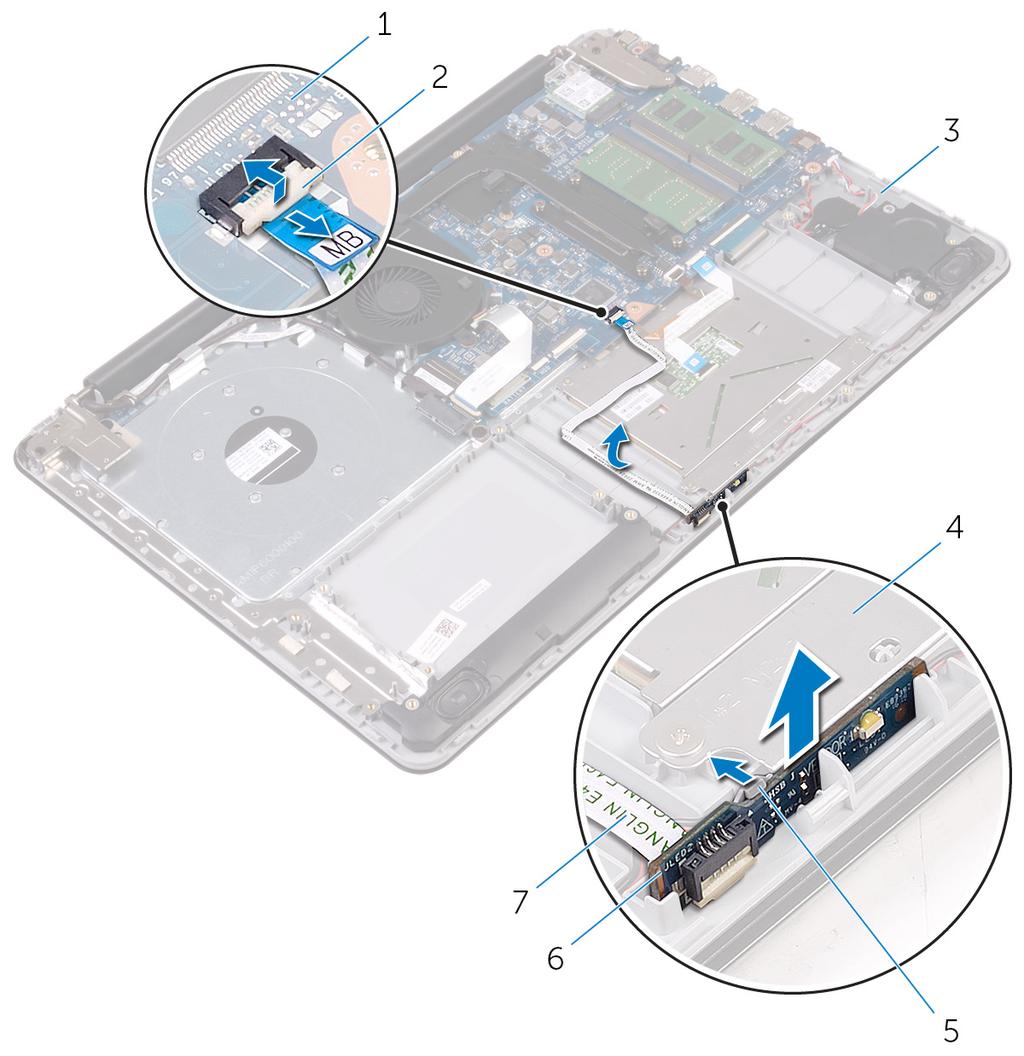

54 4 Unieś płytkę kontrolek stanu, odłączając jednocześnie kabel od zestawu podparcia dłoni i klawiatury. 1 płyta systemowa 2 zatrzask 3 zestaw podparcia dłoni i klawiatury 4 wspornik tabliczki dotykowej 5 zaczep 6 płyta lampek stanu 7 kabel płyty lampek stanu 54

55 Instalowanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść płytkę kontrolek stanu w szczelinie zestawu podparcia dłoni i klawiatury. 2 Naciśnij płytkę kontrolek stanu, aż zaskoczy na swoje miejsce. 3 Przyklej kabel płytki kontrolek stanu do zestawu podparcia dłoni i klawiatury. 4 Wsuń kabel płytki kontrolek stanu w złącze na płycie systemowej i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj dysk twardy. 3 Zainstaluj płytę we/wy. 4 Zainstaluj pokrywę dolną. 5 Zainstaluj napęd dysków optycznych. 55

56 Wymontowywanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. 5 Wymontuj akumulator. Procedura 1 Otwórz zatrzask i odłącz kabel płytki kontrolek stanu od płyty systemowej. 2 Odłącz kabel głośnika od płyty systemowej. 3 Wyjmij kabel głośników z prowadnic w zestawie podparcia dłoni i klawiatury. 56

57 4 Wyjmij głośniki wraz z kablem z zestawu podparcia dłoni i klawiatury. 1 płyta systemowa 2 kabel głośników 3 głośniki (2) 4 zestaw podparcia dłoni i klawiatury 5 prowadnice 57

58 Instalowanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść głośniki w szczelinach na zestawie podparcia dłoni i klawiatury, dopasowując je do wypustek, i wciśnij głośniki na swoje miejsce. 2 Umieść kabel głośników w prowadnicach w zestawie podparcia dłoni i klawiatury. UWAGA: Dociśnij gumowe pierścienie, jeśli wyskoczą podczas montowania głośników. 3 Podłącz kabel głośników do płyty systemowej. 4 Wsuń kabel płytki kontrolek stanu w złącze na płycie systemowej i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj dysk twardy. 3 Zainstaluj płytę we/wy. 4 Zainstaluj pokrywę dolną. 5 Zainstaluj napęd dysków optycznych. 58

59 Wymontowywanie zestawu płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. UWAGA: Przed odłączeniem kabli od płyty systemowej należy zanotować rozmieszczenie złączy, tak aby móc poprawnie podłączyć kable po wymianie płyty systemowej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. 5 Wymontuj akumulator. 6 Wymontuj moduły pamięci. 7 Wymontuj kartę sieci bezprzewodowej. 59

60 Procedura 1 Wykręć śruby mocujące prawy zawias wyświetlacza do zestawu podparcia dłoni i klawiatury. 2 Otwórz prawy zawias wyświetlacza. 1 śruby M2,5x5 (2) 2 prawy zawias wyświetlacza 3 płyta systemowa 3 Otwórz zatrzask i odłącz kabel klawiatury od płyty systemowej. 4 Unieś zatrzask i odłącz kabel przejściówki napędu dysków optycznych od płyty systemowej i przejściówki napędu dysków optycznych. 5 Otwórz zatrzask i odłącz kabel płytki kontrolek stanu od płyty systemowej. 6 Otwórz zatrzaski i odłącz kabel płytki dotykowej, kabel podświetlenia klawiatury i kabel klawiatury od płyty systemowej. 60

61 7 Odłącz kabel głośnika i kabel baterii pastylkowej od płyty systemowej. 1 kabel przejściówki napędu dysków optycznych 2 zatrzaski (4) 3 kabel płyty lampek stanu 4 kabel głośników 5 kabel baterii pastylkowej 6 kabel klawiatury 7 kabel tabliczki dotykowej 8 kabel podświetlenia klawiatury 9 kabel wyświetlacza 8 Wykręć śruby mocujące płytę systemową do zestawu podparcia dłoni i klawiatury. 9 Wykręć śrubę mocującą zestaw radiatora do płyty systemowej. 61

62 10 Ostrożnie odwróć zestaw płyty systemowej. 1 śruba M2,5x5 2 płyta systemowa 3 śruba M2,5x5 11 Unieś zatrzask i odłącz kabel gniazda zasilacza od płyty systemowej. 12 Odłącz kabel przycisku zasilania od płyty systemowej. 62

63 13 Odklej kabel gniazda zasilacza od tyłu zestawu radiatora. 1 kabel przycisku zasilania 2 kabel gniazda zasilacza 3 płyta systemowa 4 zatrzask 14 Wymontuj zestaw radiatora. 63

64 Instalowanie zestawu płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. Procedura 1 Zainstaluj zestaw radiatora. 2 Podłącz kabel gniazda zasilacza i kabel płyty przycisku zasilania do złącza z tyłu płyty systemowej. 3 Ostrożnie odwróć płytę systemową. 4 Umieść płytę systemową w zestawie podparcia dłoni i klawiatury, dopasowując ją do wypustek. 5 Dopasuj otwór na śrubę w płycie systemowej do otworu w zestawie podparcia dłoni i klawiatury. 6 Wkręć śrubę mocującą płytę systemową do zestawu podparcia dłoni i klawiatury. 7 Wykręć śrubę mocującą zestaw radiatora do płyty systemowej. 8 Wsuń kabel głośnika i kabel baterii pastylkowej do złączy na płycie systemowej. 64

65 9 Wsuń kabel tabliczki dotykowej, kabel podświetlenia klawiatury i kabel klawiatury do złączy i zamknij zatrzaski. 10 Wsuń kabel płyty lampek stanu do złącza na płycie systemowej i zamknij zatrzask. 11 Podłącz kabel przejściówki napędu dysków optycznych do płyty systemowej i przejściówki napędu dysków optycznych. 12 Zamknij zatrzask mocujący kabel przejściówki napędu dysków optycznych do płyty systemowej. 13 Zamknij prawy zawias wyświetlacza. 14 Podłącz kabel wyświetlacza do płyty systemowej. 15 Wkręć śruby mocujące prawy zawias wyświetlacza do zestawu podparcia dłoni i klawiatury. Po wykonaniu procedury 1 Zainstaluj kartę sieci bezprzewodowej. 2 Zainstaluj moduły pamięci. 3 Zainstaluj akumulator. 4 Zainstaluj dysk twardy. 5 Zainstaluj płytę we/wy. 6 Zainstaluj pokrywę dolną. 7 Zainstaluj napęd dysków optycznych. 65

66 Wymontowywanie zestawu radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Radiator może się silnie nagrzewać podczas pracy komputera. Przed dotknięciem radiatora należy zaczekać aż wystarczająco ostygnie. OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. 5 Wymontuj akumulator. 6 Wymontuj moduły pamięci. 7 Wymontuj kartę sieci bezprzewodowej. 8 Wymontuj zestaw płyty systemowej. 66

67 Procedura OSTRZEŻENIE: Połóż płytę systemową na czystej, płaskiej powierzchni. 1 Odłącz kabel wentylatora od płyty systemowej. 2 W kolejności wskazanej na zestawie radiatora poluzuj śruby mocujące zestaw radiatora do płyty systemowej. 3 Wykręć śruby mocujące zestaw zestaw radiatora do płyty systemowej. 4 Zdejmij zestaw radiatora z płyty systemowej. 1 zestaw radiatora 2 śruby M2x3 (3) 3 płyta systemowa 4 śruby mocujące (4) 5 kabel wentylatora 67

68 Instalowanie zestawu radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty systemowej i procesora. UWAGA: W przypadku instalowana wcześniej używanej płyty systemowej i tego samego wentylatora można ponownie wykorzystać tę samą pastę termoprzewodzącą. W przypadku wymiany płyty systemowej lub wentylatora na nowy należy użyć podkładki termoprzewodzącej dostarczonej w zestawie, aby zapewnić właściwe odprowadzanie ciepła. Procedura 1 Umieść zestaw radiatora na płycie systemowej. 2 Dopasuj otwory na śruby w zestawie radiatora do otworów w płycie systemowej. 3 Wkręć śruby mocujące zestaw radiatora do płyty systemowej. 4 W kolejności wskazanej na zestawie radiatora dokręć śruby mocujące zestaw radiatora do płyty systemowej. 5 Podłącz kabel wentylatora do złącza na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj zestaw płyty systemowej. 2 Zainstaluj kartę sieci bezprzewodowej. 3 Zainstaluj moduły pamięci. 4 Zainstaluj akumulator. 68

69 5 Zainstaluj dysk twardy. 6 Zainstaluj płytę we/wy. 7 Zainstaluj pokrywę dolną. 8 Zainstaluj napęd dysków optycznych. 69

70 Wymontowywanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj płytę we/wy. 4 Wymontuj dysk twardy. 5 Wymontuj akumulator. 6 Wykonaj czynności od 1 do 2 procedury Wymontowywanie płytki kontrolek stanu. 7 Wymontuj moduły pamięci. 8 Wymontuj kartę sieci bezprzewodowej. 9 Wymontuj zestaw płyty systemowej. 10 Wymontuj zestaw radiatora. Procedura 1 Otwórz zatrzask i odłącz kabel podświetlenia klawiatury od płyty systemowej. 2 Zdejmij kabel płytki kontrolek stanu i kabel podświetlenia klawiatury z tabliczki dotykowej. 70

71 3 Odklej taśmę mocującą tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 1 kabel tabliczki dotykowej 2 zatrzask 3 taśma 4 tabliczka dotykowa 5 kabel podświetlenia klawiatury 6 zestaw podparcia dłoni i klawiatury 4 Wykręć śruby mocujące wspornik tabliczki dotykowej do zestawu podparcia dłoni i klawiatury. 71

72 5 Zdejmij wspornik tabliczki dotykowej z zestawu podparcia dłoni i klawiatury. 1 śruby M2x2 (3) 2 wspornik tabliczki dotykowej 3 tabliczka dotykowa 4 zestaw podparcia dłoni i klawiatury 6 Wykręć śruby mocujące tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 72

73 7 Zdejmij wspornik tabliczki dotykowej z zestawu podparcia dłoni i klawiatury. 1 śruby M2x2 (4) 2 zestaw podparcia dłoni i klawiatury 3 tabliczka dotykowa 73

74 Instalowanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura UWAGA: Upewnij się, że tabliczka dotykowa jest dopasowana do prowadnic na zestawie podparciu dłoni i klawiatury, a odstęp po obu stronach tabliczki dotykowej jest taki sam. 1 Dopasuj otwory na śruby w tabliczce dotykowej do otworów w zestawie podparcia dłoni i klawiatury. 2 Wkręć śruby mocujące tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 3 Przyklej kabel płytki kontrolek stanu do tabliczki dotykowej. 4 Dopasuj otwory na śruby we wsporniku tabliczki dotykowej do otworów w zestawie podparcia dłoni i klawiatury. 5 Wkręć śruby mocujące wspornik tabliczki dotykowej do zestawu podparcia dłoni i klawiatury. 6 Przyklej taśmę mocującą tabliczkę dotykową do zestawu podparcia dłoni i klawiatury. 7 Przesuń oba końce kabla tabliczki dotykowej do odpowiednich złączy i zamknij zatrzaski, aby zamocować kabel. 8 Wsuń kabel podświetlenia klawiatury do złącza i zamknij zatrzask, aby zamocować kabel. 74

75 Po wykonaniu procedury 1 Zainstaluj zestaw radiatora. 2 Zainstaluj zestaw płyty systemowej. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj moduły pamięci. 5 Wykonaj punkty od 3 do 4 procedury Wymiana płytki kontrolek stanu. 6 Zainstaluj akumulator. 7 Zainstaluj dysk twardy. 8 Zainstaluj płytę we/wy. 9 Zainstaluj pokrywę dolną. 10 Zainstaluj napęd dysków optycznych. 75

76 Wymontowywanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. Procedura 1 Wyjmij kabel akumulatora z płyty systemowej. 2 Zanotuj sposób poprowadzenia kabla wyświetlacza i wyjmij kabel z prowadnic. 76

77 3 Podnieś zatrzask i odłącz kabel wyświetlacza od płyty systemowej. 1 kabel wyświetlacza 2 płyta systemowa 3 zatrzask 4 prowadnice 4 Wykręć śruby mocujące zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury. 77

78 5 Otwórz zawiasy wyświetlacza. 1 śruby M2,5x5 (4) 2 zawiasy wyświetlacza (2) 3 zestaw wyświetlacza 4 zestaw podparcia dłoni i klawiatury 78

79 6 Podnieś zestaw podparcia dłoni i klawiatury z zestawu wyświetlacza. 1 zawiasy wyświetlacza (2) 2 zestaw podparcia dłoni i klawiatury 3 zestaw wyświetlacza 79

80 Instalowanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść zestaw podparcia dłoni i klawiatury na zestawie wyświetlacza. 2 Wciśnij zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury, dopasowując je do wypustek. 3 Wkręć śruby mocujące zawiasy wyświetlacza do zestawu podparcia dłoni i klawiatury. 4 Umieść kabel wyświetlacza w prowadnicach w zestawie podparcia dłoni i klawiatury. 5 Podłącz kabel wyświetlacza do złącza na płycie systemowej i zamknij zatrzask, aby zamocować kabel. 6 Wsuń kabel akumulatora do złącza na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj pokrywę dolną. 2 Zainstaluj napęd dysków optycznych. 80

81 Wymontowywanie osłony wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj zestaw wyświetlacza. Procedura 1 Rysikiem z tworzywa sztucznego delikatnie podważ wewnętrzną krawędź osłony wyświetlacza. 81

82 2 Zdejmij osłonę wyświetlacza z pokrywy wyświetlacza. 1 pokrywa wyświetlacza 2 osłona wyświetlacza 3 rysik z tworzywa sztucznego 82

83 Instalowanie osłony wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura Dopasuj osłonę wyświetlacza do pokrywy wyświetlacza i delikatnie wciśnij na miejsce. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj pokrywę dolną. 3 Zainstaluj napęd dysków optycznych. 83

84 Wymontowywanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj zestaw wyświetlacza. 4 Wymontuj osłonę wyświetlacza. Procedura 1 Rysikiem z tworzywa sztucznego podważ moduł kamery, aby wyjąć go z zestawu wyświetlacza. 2 Zdejmij kamerę z zestawu wyświetlacza. 84

85 3 Odłącz przewód kamery od modułu kamery. 1 rysik z tworzywa sztucznego 2 moduł kamery 3 kabel kamery 4 zestaw wyświetlacza 85

86 Instalowanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Podłącz kabel kamery do modułu kamery. 2 Umieść moduł kamery w zestawie wyświetlacza, dopasowując go do wypustek, i wciśnij moduł kamery na miejsce. Po wykonaniu procedury 1 Zainstaluj osłonę wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 86

87 Wymontowywanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj zestaw wyświetlacza. 4 Wymontuj osłonę wyświetlacza. Procedura 1 Wykręć śruby mocujące panel wyświetlacza do pokrywy wyświetlacza. 87

88 2 Delikatnie unieś panel wyświetlacza i odwróć go. 1 śruby M2x3 (4) 2 panel wyświetlacza 3 pokrywa wyświetlacza 3 Zdejmij taśmę mocującą kabel wyświetlacza do tyłu panelu wyświetlacza. 4 Podnieś zatrzask i odłącz kabel wyświetlacza od złącza kabla panelu wyświetlacza. 88

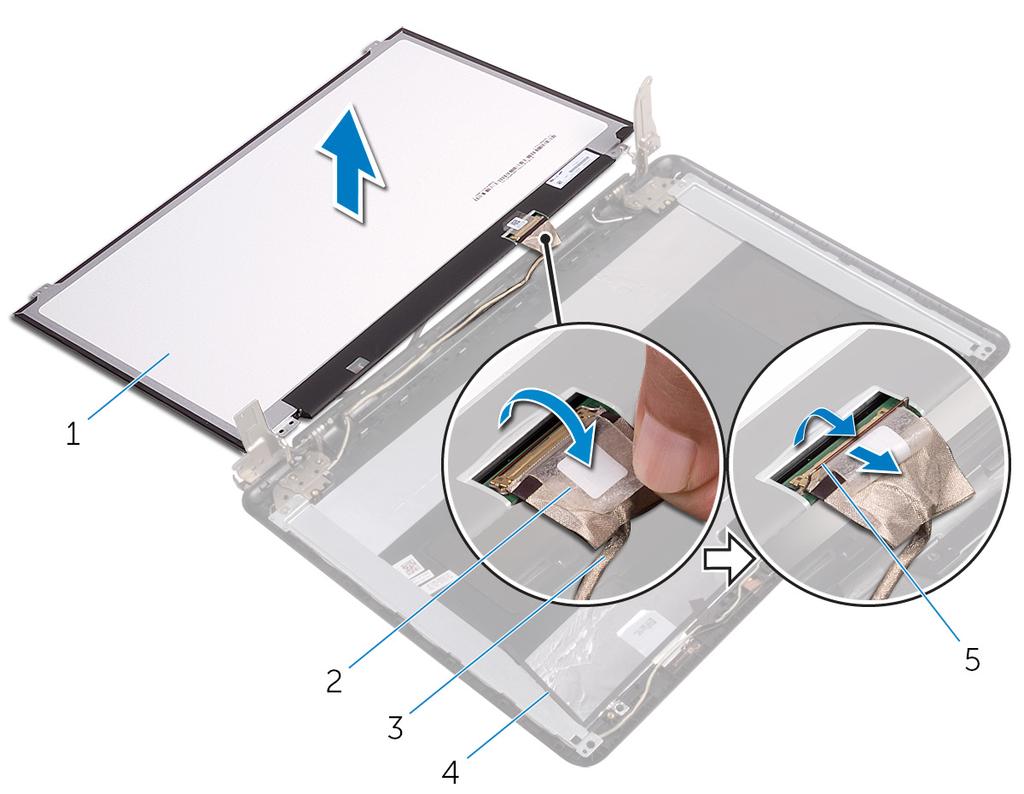

89 5 Unieś panel wyświetlacza i wyjmij go z pokrywy wyświetlacza. 1 panel wyświetlacza 2 taśma 3 kabel wyświetlacza 4 pokrywa wyświetlacza 5 zatrzask 89

90 Instalowanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Podłącz kabel wyświetlacza do złącza na panelu wyświetlacza z tyłu panelu wyświetlacza. 2 Przyklej taśmę mocującą kabel wyświetlacza do tyłu panelu wyświetlacza. 3 Delikatnie umieść panel wyświetlacza na pokrywie tylnej wyświetlacza. 4 Dopasuj otwory na śruby w panelu wyświetlacza do otworów w pokrywie tylnej wyświetlacza. 5 Wkręć śruby mocujące panel wyświetlacza do pokrywy wyświetlacza. Po wykonaniu procedury 1 Zainstaluj osłonę wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj pokrywę dolną. 4 Zainstaluj napęd dysków optycznych. 90

91 Wymontowywanie zawiasów wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj zestaw wyświetlacza. 4 Wymontuj osłonę wyświetlacza. 5 Wymontuj panel wyświetlacza. Procedura 1 Wykręć śruby mocujące zawiasy wyświetlacza do pokrywy tylnej wyświetlacza. 2 Wykręć śruby mocujące wsporniki zawiasów wyświetlacza do pokrywy tylnej wyświetlacza. 91

92 3 Unieś wsporniki zawiasów wyświetlacza i zdejmij je z pokrywy tylnej wyświetlacza. 1 śruby M2x3 (2) 2 wsporniki zawiasów wyświetlacza (2) 3 zawiasy wyświetlacza (2) 4 śruby M2,5x3 (6) 5 pokrywa wyświetlacza 92

93 Instalowanie zawiasów wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby we wspornikach zawiasów wyświetlacza do otworów w pokrywie tylnej wyświetlacza. 2 Dopasuj otwory na śruby w zawiasach wyświetlacza do otworów w tylnej pokrywie wyświetlacza. 3 Wkręć śruby mocujące zawiasy wyświetlacza do tylnej pokrywy wyświetlacza. Po wykonaniu procedury 1 Zainstaluj panel wyświetlacza. 2 Zainstaluj osłonę wyświetlacza. 3 Zainstaluj zestaw wyświetlacza. 4 Zainstaluj pokrywę dolną. 5 Zainstaluj napęd dysków optycznych. 93

94 Wymontowywanie kabla wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj napęd dysków optycznych. 2 Wymontuj pokrywę dolną. 3 Wymontuj zestaw wyświetlacza. 4 Wymontuj osłonę wyświetlacza. 5 Wymontuj panel wyświetlacza. 6 Wymontuj zawiasy wyświetlacza. Procedura 1 Odłącz kabel kamery od złącza w module kamery. 2 Zdejmij taśmę mocującą kabel kamery do pokrywy wyświetlacza. 3 Odklej taśmę mocującą kabel wyświetlacza do pokrywy tylnej wyświetlacza. 94

95 4 Zanotuj sposób poprowadzenia kabla wyświetlacza i wyjmij kabel z pokrywy wyświetlacza. 1 pokrywa wyświetlacza 2 kabel wyświetlacza 3 taśmy (2) 4 moduł kamery 5 kabel kamery 95
