TESTER DO BANKNOTÓW. Glover IRD-2500 INSTRUKCJA OBSŁUGI

Transkrypt

1 TESTER DO BANKNOTÓW INSTRUKCJA OBSŁUGI

2 I. Wprowadzenie jest profesjonalnym urządzeniem, zapewniającym bezbłędne wykrywanie fałszywych banknotów. Urządzenie umożliwia sprawdzanie banknotów pod kątem całej gamy zabezpieczeń, t.j.: za pomocą weryfikacji w świetle UV, w podczerwieni (kilka cech), w świetle białym (kilka cech). Za pomocą tego urządzenia w łatwy sposób można sprawdzić także znaki wodne oraz zmiany optyczne farby na banknocie. Dodatkowo z urządzeniem możemy zastosować elektroniczne szkło powiększające (mikrokamera), służące do sprawdzania znaków mikro perforacji mikrodruków i techniki druku (staloryt) oraz zabezpieczeń IR i UV w powiększeniu. Przed rozpoczęciem użytkowania urządzenia uważnie przeczytaj instrukcję obsługi! II. Opis urządzenia

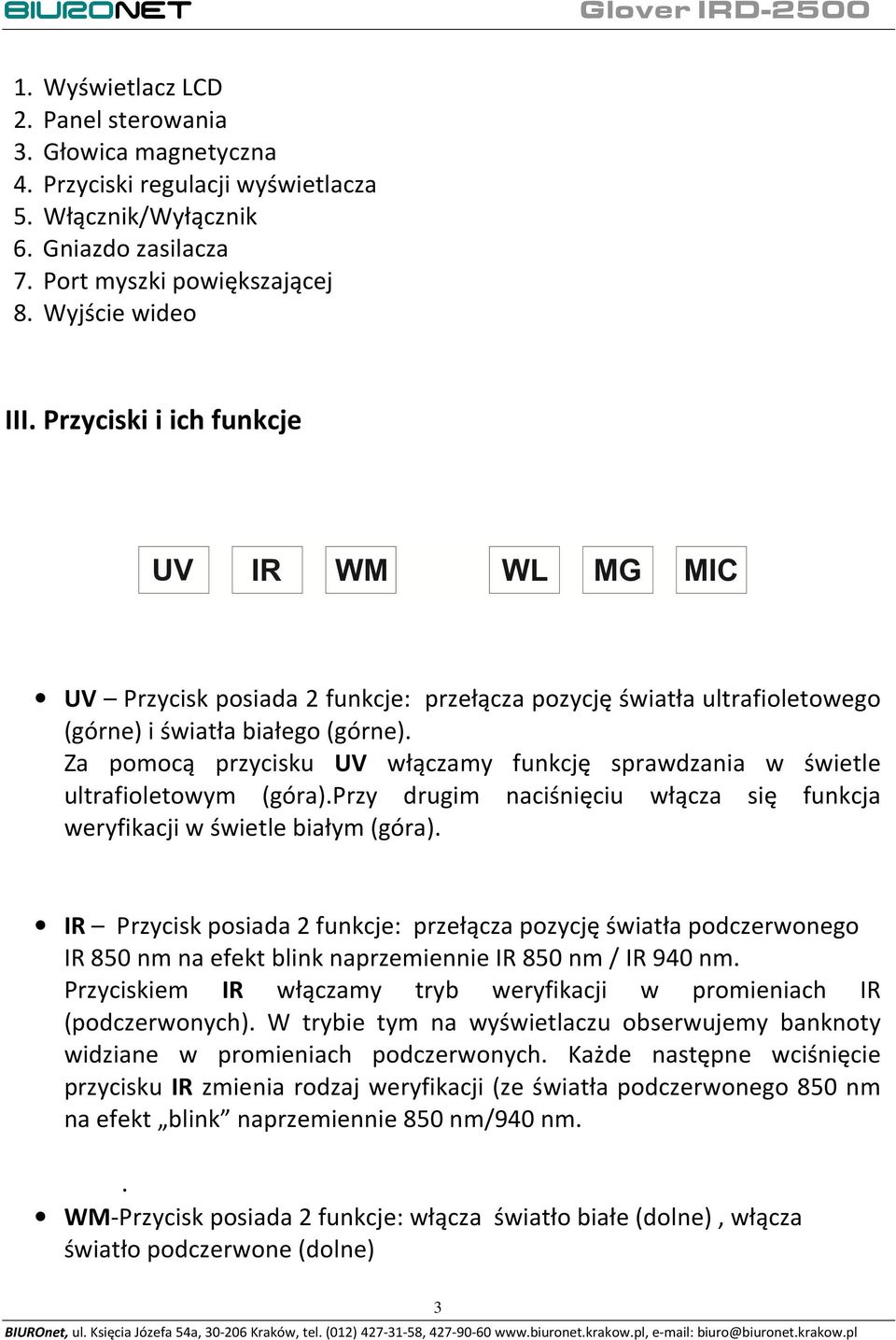

3 1. Wyświetlacz LCD 2. Panel sterowania 3. Głowica magnetyczna 4. Przyciski regulacji wyświetlacza 5. Włącznik/Wyłącznik 6. Gniazdo zasilacza 7. Port myszki powiększającej 8. Wyjście wideo III. Przyciski i ich funkcje UV Przycisk posiada 2 funkcje: przełącza pozycję światła ultrafioletowego (górne) i światła białego (górne). Za pomocą przycisku UV włączamy funkcję sprawdzania w świetle ultrafioletowym (góra).przy drugim naciśnięciu włącza się funkcja weryfikacji w świetle białym (góra). IR Przycisk posiada 2 funkcje: przełącza pozycję światła podczerwonego IR 850 nm na efekt blink naprzemiennie IR 850 nm / IR 940 nm. Przyciskiem IR włączamy tryb weryfikacji w promieniach IR (podczerwonych). W trybie tym na wyświetlaczu obserwujemy banknoty widziane w promieniach podczerwonych. Każde następne wciśnięcie przycisku IR zmienia rodzaj weryfikacji (ze światła podczerwonego 850 nm na efekt blink naprzemiennie 850 nm/940 nm.. WM-Przycisk posiada 2 funkcje: włącza światło białe (dolne), włącza światło podczerwone (dolne) 3

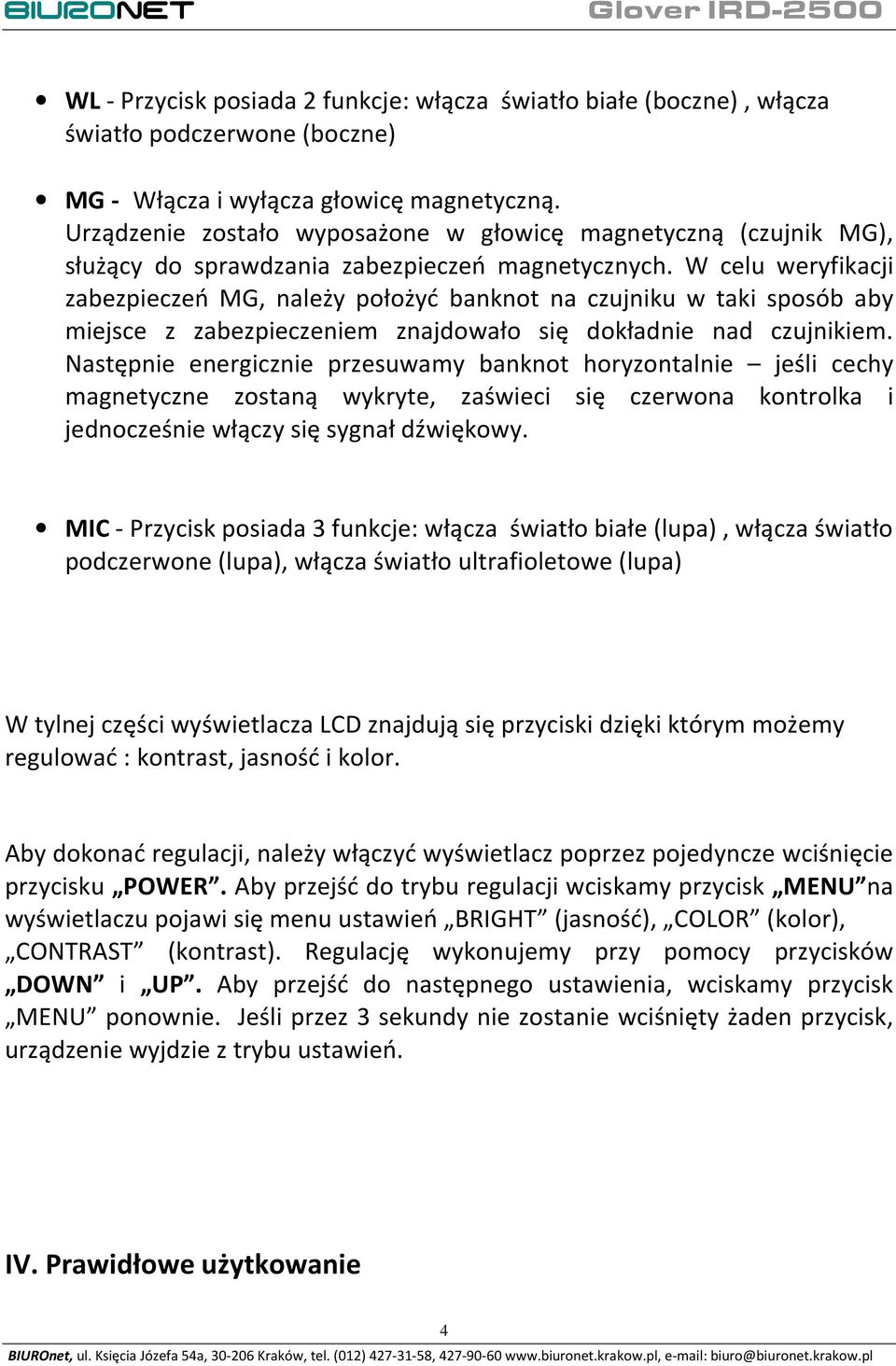

4 WL - Przycisk posiada 2 funkcje: włącza światło białe (boczne), włącza światło podczerwone (boczne) MG - Włącza i wyłącza głowicę magnetyczną. Urządzenie zostało wyposażone w głowicę magnetyczną (czujnik MG), służący do sprawdzania zabezpieczeń magnetycznych. W celu weryfikacji zabezpieczeń MG, należy położyć banknot na czujniku w taki sposób aby miejsce z zabezpieczeniem znajdowało się dokładnie nad czujnikiem. Następnie energicznie przesuwamy banknot horyzontalnie jeśli cechy magnetyczne zostaną wykryte, zaświeci się czerwona kontrolka i jednocześnie włączy się sygnał dźwiękowy. MIC - Przycisk posiada 3 funkcje: włącza światło białe (lupa), włącza światło podczerwone (lupa), włącza światło ultrafioletowe (lupa) W tylnej części wyświetlacza LCD znajdują się przyciski dzięki którym możemy regulować : kontrast, jasność i kolor. Aby dokonać regulacji, należy włączyć wyświetlacz poprzez pojedyncze wciśnięcie przycisku POWER. Aby przejść do trybu regulacji wciskamy przycisk MENU na wyświetlaczu pojawi się menu ustawień BRIGHT (jasność), COLOR (kolor), CONTRAST (kontrast). Regulację wykonujemy przy pomocy przycisków DOWN i UP. Aby przejść do następnego ustawienia, wciskamy przycisk MENU ponownie. Jeśli przez 3 sekundy nie zostanie wciśnięty żaden przycisk, urządzenie wyjdzie z trybu ustawień. IV. Prawidłowe użytkowanie 4

5 1. Urządzenie nie powinno stać w bezpośrednim promieniowaniu słonecznym oraz nie powinno być narażone na silne wibracje. 2. Urządzenie nie powinno stać na nierównej powierzchni, przebywać w bliskości wilgotnych lub zakurzonych miejsc. 3. Aby uniknąć porażenia prądem, nie powinno się odłączać kabli mokrymi rękami. V. Obsługa 1. Podłączamy kabel zasilający z zasilacza do urządzenia poprzez gniazdo DC 12V znajdujące się z tyłu. 2. Podłączamy zasilacz do kontaktu. 3. Jeśli posiadamy elektroniczną lupę należy ją podłączyć do odpowiedniego gniazda. 4. Włączamy przycisk zasilania znajdujący się na tylnym panelu w celu uruchomienia (również wyłączenia) urządzenia. W tym momencie zaświeci się wyświetlacz LCD informując nas, że urządzenie jest włączone. VI. Badanie zabezpieczeń w świetle białym (na przykładzie banknotu 50 zł. Aby móc stwierdzić obecność znaku wodnego, nitki zabezpieczającej oraz poprawności elementu recto-verso, korzystamy z lampy emitującej światło białe. W tym celu należy wcisnąć przycisk WM (dwa razy) na panelu testera, lampa światła białego powinna się zaświecić. W przypadku banknotu prawdziwego, znak wodny powinien się wyraźnie ukazać w świetle przenikającym. Banknoty fałszywe albo nie mają tego znaku, jest on błędnie wykonany bądź widoczny w świetle bezpośrednim. Znak wodny nie jest widoczny w świetle ultrafioletowym w przypadku prawdziwego banknotu, a jest widoczny w przypadku banknotu fałszywego. Również nitka zabezpieczająca powinna być czytelnie widoczna łącznie z nadrukiem NBP w jego środku. 5

6 Znak optyczny (recto-verso). Elementy graficzne ze strony przedniej i odwrotnej oglądane pod światło powinny wzajemnie się uzupełniać, będąc dokładnie wycentrowane. Nitka z mikrodrukiem Znak wodny Element recto-verso światło z góry światło z dołu (przechodzące) awers rewers od strony awersu Z prawej strony portretu znajduje się znak optyczny (recto-verso). Elementy graficzne ze strony awersu i rewersu oglądane pod światło wzajemnie się uzupełniają. Ciemne tło korony z rewersu wypełnia jej kontury na awersie. VII. Funkcja UV 6

7 Aby móc korzystać z tej funkcji, należy włączyć przycisk UV na panelu sterowania, wtedy lampa powinna się zaświecić. Chcąc rozpocząć testowanie, należy położyć banknot lub dokument na płycie dolnej urządzenia. Prawdziwy banknot absorbuje światło ultrafioletowe, są w nim widoczne tylko znaki specjalne. Jeśli światło jest przez banknot odbijane (banknot świeci ), jest on fałszywy! Jest to związane z rodzajem papieru, jaki wykorzystuje się przy produkcji banknotów oraz specyfiką farb, którymi są pokryte. W świetle ultrafioletowym, możemy także badać inne dokumenty zabezpieczane podobnie jak banknoty (dokumenty, dowody rejestracyjne, paszporty, bony, etc.). Zabezpieczenia banknotu w promieniach UV (365 nm) na przykładzie banknotu 100 zł. W banknocie znajdują się następujące zabezpieczenia utajone: na stronie przedniej - w lewym górnym rogu banknotu prostokątne pole koloru zielonego z napisem w kontrze (napis nie świeci), część linii giloszowych, prawe oznaczenie serii i numeracja w kolorze pomarańczowym na stronie odwrotnej - fragmenty giloszy w kolorze zielonym. VIII. Elektroniczna lupa Elektroniczną lupę należy podłączyć do wejścia znajdującego się z tyłu urządzenia. Lupa umożliwia badanie banknotu w promieniach podczerwonych, promieniach ultrafioletowych oraz w świetle białym w powiększeniu dziesięciokrotnym. Umożliwia to szczegółowe sprawdzenie położenia, kształtu oraz strukturę mikrodruków, weryfikację technik druku (staloryt, offset) i znaków widzialnych w promieniach IR, UV. Lupa podczas pracy nie wymaga zewnętrznego źródła światła. Kamerę uruchamia się poprzez wciśnięcie przycisku MODE znajdującego się na górze lupy. Następnie należy położyć banknot na płaskiej powierzchni, najechać 7

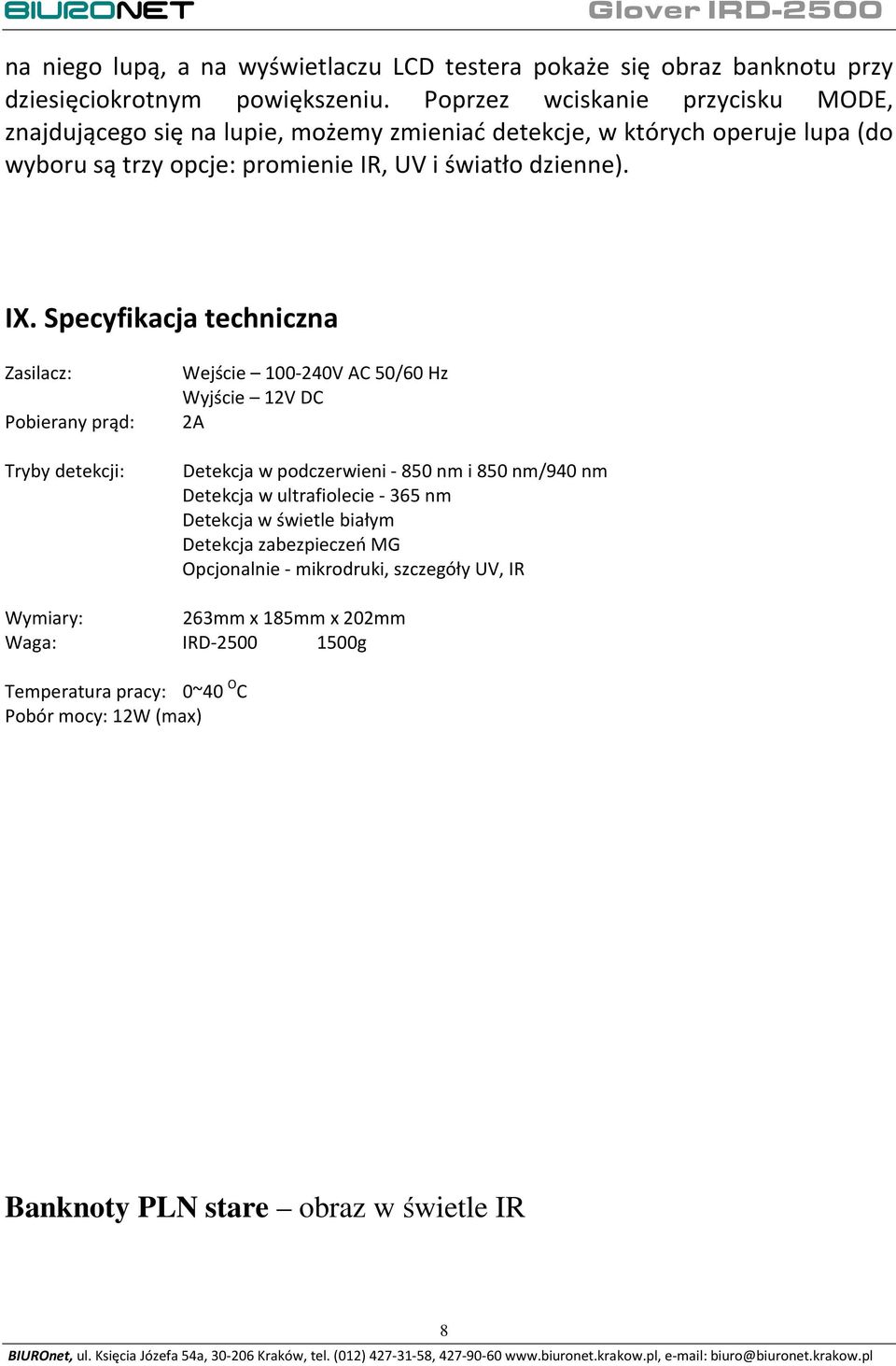

8 na niego lupą, a na wyświetlaczu LCD testera pokaże się obraz banknotu przy dziesięciokrotnym powiększeniu. Poprzez wciskanie przycisku MODE, znajdującego się na lupie, możemy zmieniać detekcje, w których operuje lupa (do wyboru są trzy opcje: promienie IR, UV i światło dzienne). IX. Specyfikacja techniczna Zasilacz: Pobierany prąd: Tryby detekcji: Wejście V AC 50/60 Hz Wyjście 12V DC 2A Detekcja w podczerwieni nm i 850 nm/940 nm Detekcja w ultrafiolecie nm Detekcja w świetle białym Detekcja zabezpieczeń MG Opcjonalnie - mikrodruki, szczegóły UV, IR Wymiary: 263mm x 185mm x 202mm Waga: IRD g Temperatura pracy: 0~40 O C Pobór mocy: 12W (max) Banknoty PLN stare obraz w świetle IR 8

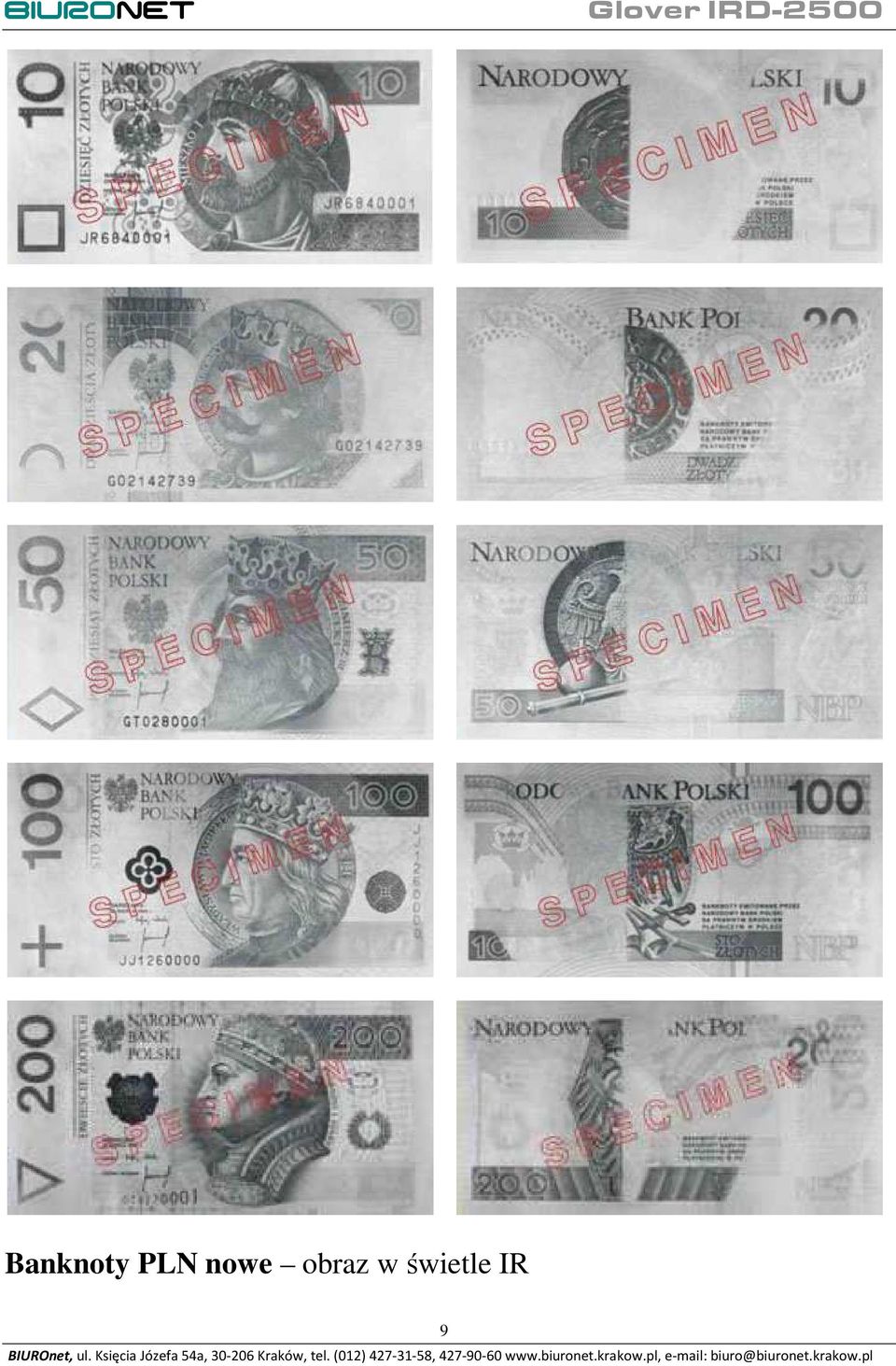

9 Banknoty PLN nowe obraz w świetle IR 9

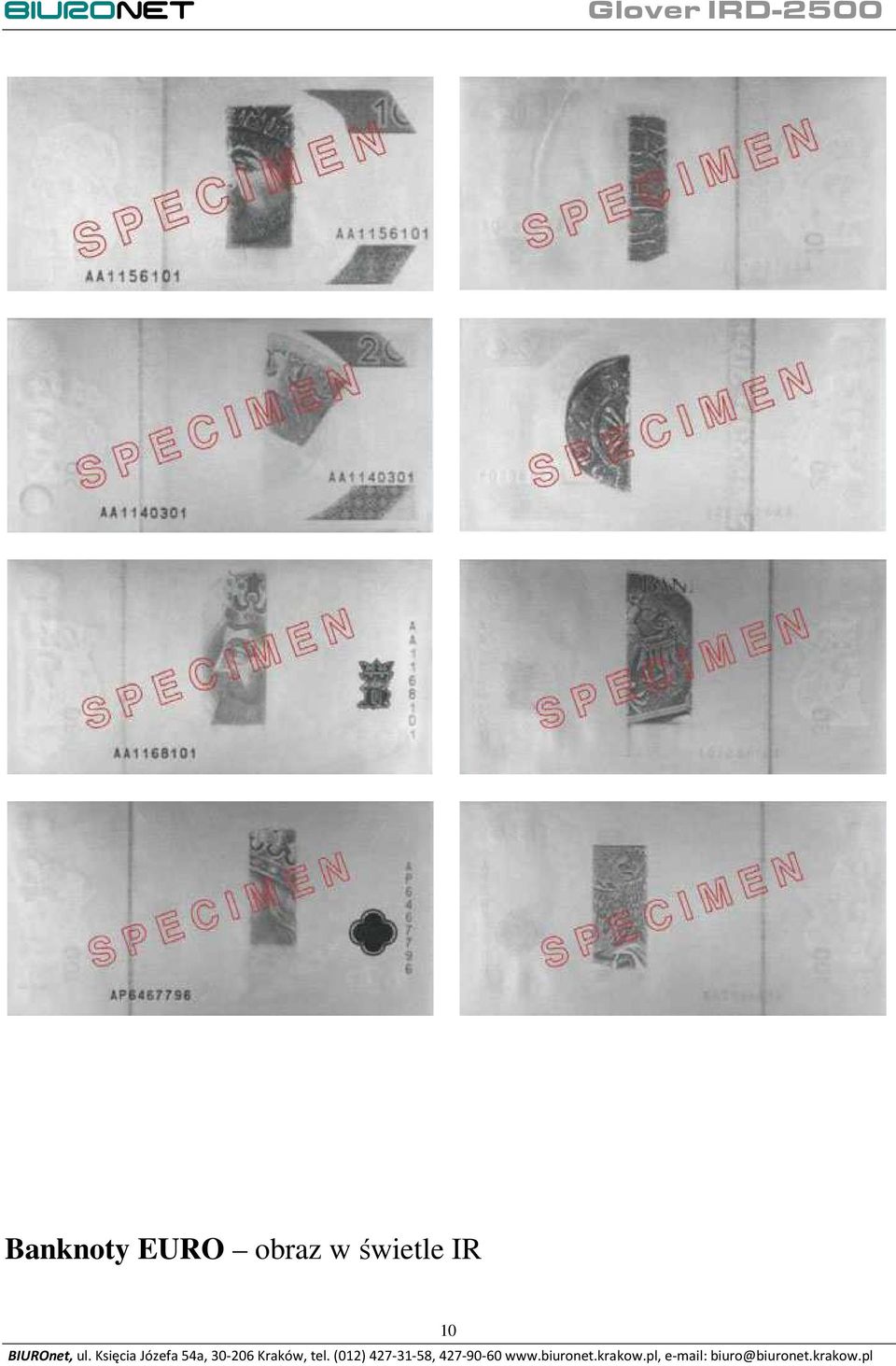

10 Banknoty EURO obraz w świetle IR 10

11 Dolary Amerykańskie USD - obraz w świetle IR: 11
