Dalmierz laserowy INSTRUKCJA OBSŁUGI. Nr produktu Strona 1 z 10

Transkrypt

1 INSTRUKCJA OBSŁUGI Dalmierz laserowy Nr produktu Strona 1 z 10

2 1. Elementy obsługi A. Wyświetlacz B. Przycisk MEAS C. Przycisk + D. Przycisk Powierzchnia/Objętość E. Przycisk Countdown/Podświetlenie tła F. Przycisk - G. Przycisk On/Off H. Przycisk Pomiar bezpośredni I. Przycisk Ustawienia J. Czujnik pomiaru K. Wyjście lasera L. Schowek na baterie Strona 2 z 10

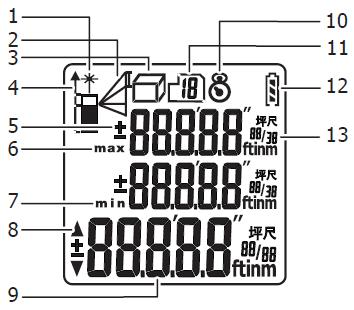

3 1. Wskaźnik lasera 2. Pomiar bezpośredni 3. Pomiar powierzchni/objętości 4. Referencja pomiarowa 5. Dodawanie/odejmowanie 6. Wskaźnik maks. 7. Wskaźnik min. 8. Wskaźnik kierunku 9. Wartość pomiarowa 10. Wskaźnik odliczania 11. Miejsce pamięci 12. Wyświetlacz stanu baterii 13. Poprzednie wartości pomiarowe 2. Wkładanie/wymiana baterii 1. Otwórz schowek na baterie na odwrocie. 2. Włóż dwie baterie AA uwzględniając ich polaryzację oraz dane dotyczące biegunowości umieszczone wewnątrz schowka. 3. Zamknij schowek na baterie. Wymień baterie, jak tylko na wyświetlaczu stanu baterii zgasną wszystkie trzy segmenty. 3. Włączanie i wyłączanie urządzenia 1. Aby włączyć urządzenie wciśnij przycisk On/Off. 2. Na chwilę pokaże się ekran startowy ze wszystkimi elementami wyświetlacza. Następnie pojawi się wyświetlacz trybu oczekiwania. Strona 3 z 10

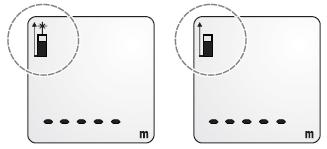

4 3. Podczas włączania uruchamia się laser (K). 4. W razie potrzeby można wyłączyć laser wciskając przycisk On/Off. 5. Aby wyłączyć urządzenie wystarczy wcisnąć i przytrzymać przycisk On/Off przez ok. 2 sek. 4. Pomiar odległości 1. Jeśli laser (K) nie jest aktywny, wystarczy wcisnąć przycisk MEAS. 2. Skieruj punkt lasera w prawy róg na cel i trzymaj urządzenie możliwie najspokojniej. 3. Wciśnij przycisk MEAS. Po krótkim czasie da się słyszeć sygnał dźwiękowy, a na wyświetlaczu pojawi się wartość pomiarowa. 4. Laser jest wyłączany po każdym pomiarze i musi być wyłączany przed każdym następnym pomiarem. 5. Dodawanie wartości pomiarowych 1. Zmierz pierwszą wartość i wciśnij przycisk +, aby wartość przesunąć do schowka. 2. Zmierz następną wartość wciskając przycisk MEAS. 3. Wciśnij przycisk +. Suma obydwu wyświetli się na ekranie. Strona 4 z 10

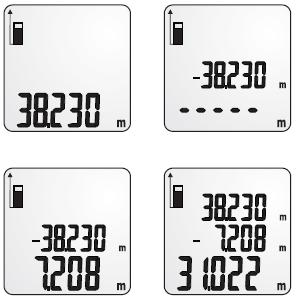

5 6. Odejmowanie wartości 1. Zmierz pierwszą wartość i wciśnij przycisk -, aby wartość przesunąć do schowka. 2. Zmierz następną wartość wciskając przycisk MEAS. 3. Wciśnij przycisk -. Suma obydwu wyświetli się na ekranie. 7. Pomiar ciągły Według ustawień fabrycznych wartość jest mierzona na tyle urządzenia. Długość urządzenia jest zawarta w pomiarze. Wartość może być mierzona także z łącznika statywu lub od frontu. Zmień wartość referencyjną wciskając przycisk Ustawienia: 1 wciśnięcie: Front 2 wciśnięcia: Gwint statywu 3 wciśnięcia: Tył 8. Pomiar powierzchni 1. Wciśnij przycisk Powierzchnia/Objętość. Na górze wyświetlacza pojawi się prostokąt wskazujący wymiary powierzchni. Strona 5 z 10

6 2. Aby zmierzyć pierwszą długość powierzchni wciśnij przycisk MEAS. 3. Aby zmierzyć drugą długość powierzchni ponownie wciśnij przycisk MEAS. 4. Urządzenie automatycznie mnoży obydwie wartości. Po krótkim czasie na ekranie wyświetla się wielkość powierzchni. 9. Pomiar objętości 1. Dwa razy wciśnij przycisk Powierzchnia/Objętość. Na górze wyświetlacza pojawi się prostopadłościan będący wskaźnikiem pomiaru objętości. 2. Aby zmierzyć pierwszą długość wciśnij przycisk MEAS. 3. Aby zmierzyć drugą długość ponownie wciśnij przycisk MEAS. 4. Aby zmierzyć wysokość ponownie wciśnij przycisk MEAS. 5. Urządzenie automatycznie mnoży te trzy wartości. Po krótkim czasie na ekranie wyświetli się objętość. Strona 6 z 10

7 10. Pomiar pośredni Twierdzenie Pitagorasa (a 2 + b 2 = c 2 ) pozwala w pośredni sposób określić wysokość obiektu. Dwa punkty referencyjne 1. Wciśnij przycisk Pomiar pośredni. Na górze wyświetlacza pojawi się wskaźnik pomiaru pośredniego z dwoma punktami referencyjnymi. 2. Dokonaj pomiaru dwóch potrzebnych odcinków. Zachowaj kolejność wskazaną na rysunku lub zwrócić uwagę na mrugający segment wskaźnika do pomiaru pośredniego. 3. Po wymierzeniu drugiego odcinka wysokość zostaje automatycznie pokazana na wyświetlaczu. Trzy punkty referencyjne (dodawanie) 1. Dwa razy wciśnij przycisk Pomiar pośredni. Na górze wyświetlacza pojawi się wskaźnik pomiaru pośredniego z trzema punktami referencyjnymi (dodawanie). 2. Dokonaj pomiaru trzech potrzebnych odcinków. Proszę zachować kolejność wskazaną na rysunku lub zwrócić uwagę na mrugający segment wskaźnika do pomiaru pośredniego. Strona 7 z 10

8 3. Po wymierzeniu trzeciego odcinka wysokość zostaje automatycznie zmierzona i pokazana na wyświetlaczu. Trzy punkty referencyjne (odejmowanie) 1. Trzy razy wciśnij przycisk Pomiar pośredni. Na górze wyświetlacza pojawi się wskaźnik pomiaru pośredniego z trzema punktami referencyjnymi (odejmowanie). 2. Dokonaj pomiaru trzech potrzebnych odcinków. Proszę zachować kolejność wskazaną na rysunku lub zwrócić uwagę na mrugający segment wskaźnika do pomiaru pośredniego. 3. Po wymierzeniu trzeciego odcinka wysokość zostaje automatycznie zmierzona między punktami 1 i 2, a następnie pokazana na wyświetlaczu. 11. Menu ustawień Menu ustawień pozwala na wyświetlanie zapisanych wartości pomiarowych, zmianę jednostki, określenie punktów mocowania i uruchamianie wskaźnika laserowego. Wyświetlanie zapisanych wartości pomiarowych (F1) 1. Wciśnij i przytrzymaj przycisk Ustawienia przez ok. 2 sekundy. Po puszczeniu przycisku na wyświetlaczu pojawi się F1. 2. Aby sprawdzić ostatnich 20 wartości pomiarowych poruszając się do przodu należy wcisnąć przycisk Aby sprawdzić ostatnich 20 wartości pomiarowych poruszając się do tyłu należy wcisnąć przycisk Wciśnij Ustawienia aby przejść do następnego punktu w menu. Wciśnij przycisk On/Off, aby opuścić menu ustawień. Strona 8 z 10

9 Jednostka (F2) 1. Wciśnij i przytrzymaj przycisk Ustawienia przez ok. 2 sekundy. Po puszczeniu przycisku na wyświetlaczu pojawi się F1. 2. Wciśnij przycisk Ustawienia. Na wyświetlaczu pojawi się F2. 3. Aby zmienić jednostkę wystarczy wcisnąć przycisk + lub Dostępny wskaźnik jest wyświetlany w dolnym prawym rogu wyświetlacza. 5. Do wyboru pozostają następujące jednostki: Metr Stopa Cal 0'0" 1/32 Długość m ft in 0'0" 1/32 Powierzchnia m 2 ft 2 in 2 ft 2 Objętość m 3 ft 3 in 3 ft 3 m 3 6. Aby zatwierdzić wciśnij przycisk Ustawienia. 7. Wciśnij przycisk On/Off, aby opuścić menu ustawień. Określanie punktów mocowania (F3) 1. Wciśnij i przytrzymaj przycisk Ustawienia przez ok. 2 sekundy. Po puszczeniu przycisku na wyświetlaczu pojawi się F1. 2. Dwa razy wciśnij przycisk Ustawienia. Na wyświetlaczu pojawi się F3. 3. Aby ustawić punkt mocowania wystarczy wcisnąć przycisk + lub -. Aby szybko przewinąć parametry wystarczy wcisnąć przycisk i przytrzymać. 4. Aby ustawić wartość 0 wciśnij przycisk On/Off. 5. Wciśnij MEAS, aby przejść z miejsca przed przecinkiem na miejsce po przecinku. 6. Aby zatwierdzić, wciśnij przycisk Ustawienia. 7. Aby wyjść z menu ustawień, wciśnij przycisk On/Off. Wskaźnik laserowy (F4) 1. Wciśnij i przytrzymaj przycisk Ustawienia przez ok. 2 sekundy. Po puszczeniu przycisku na wyświetlaczu pojawi się F1. 2. Trzy razy wciśnij przycisk Ustawienia. Na wyświetlaczu pojawi się F4. 3. Aby włączyć/wyłączyć wskaźnik laserowy wystarczy wcisnąć przycisk +/-. 4. Aby wyjść z menu ustawień wciśnij przycisk On/Off. 12. Podświetlanie tła Aby włączyć/wyłączyć podświetlenie tła wciśnij i przytrzymaj przycisk Countdown/Podświetlanie tła przez ok. 2 sekundy. 13. Opcjonalny statyw Na odwrocie znajduje się gwint o przekroju 5/8" służący do mocowania urządzenia na opcjonalnie dostępnym statywie. Strona 9 z 10

10 14. Usuwanie usterek Kod Opis Rozwiązanie Err01 Przekroczono zakres pomiarowy. Trzymaj się zakresu pomiarowego. Err02 Odbijany sygnał jest za słaby. Wybierz inną powierzchnię do pomiaru. Err03 Przekroczono zakres wyświetlania. Dokonuj pomiaru w małych odstępach. Err04 Błąd w obliczeniach (twierdzenie Pitagorasa). Sprawdź, czy dokonałeś pomiaru w poprawnej kolejności. Err05 Słabe baterie. Wymień baterie. Err06 Przekroczono lub nie osiągnięto Trzymaj się zakresu temperatury. temperatury roboczej. Err07 Zbyt mocne światło otoczenia. Dokonaj pomiaru przy słabszym świetle. W razie potrzeby przyciemnij powierzchnię pomiarową. Strona 10 z 10
