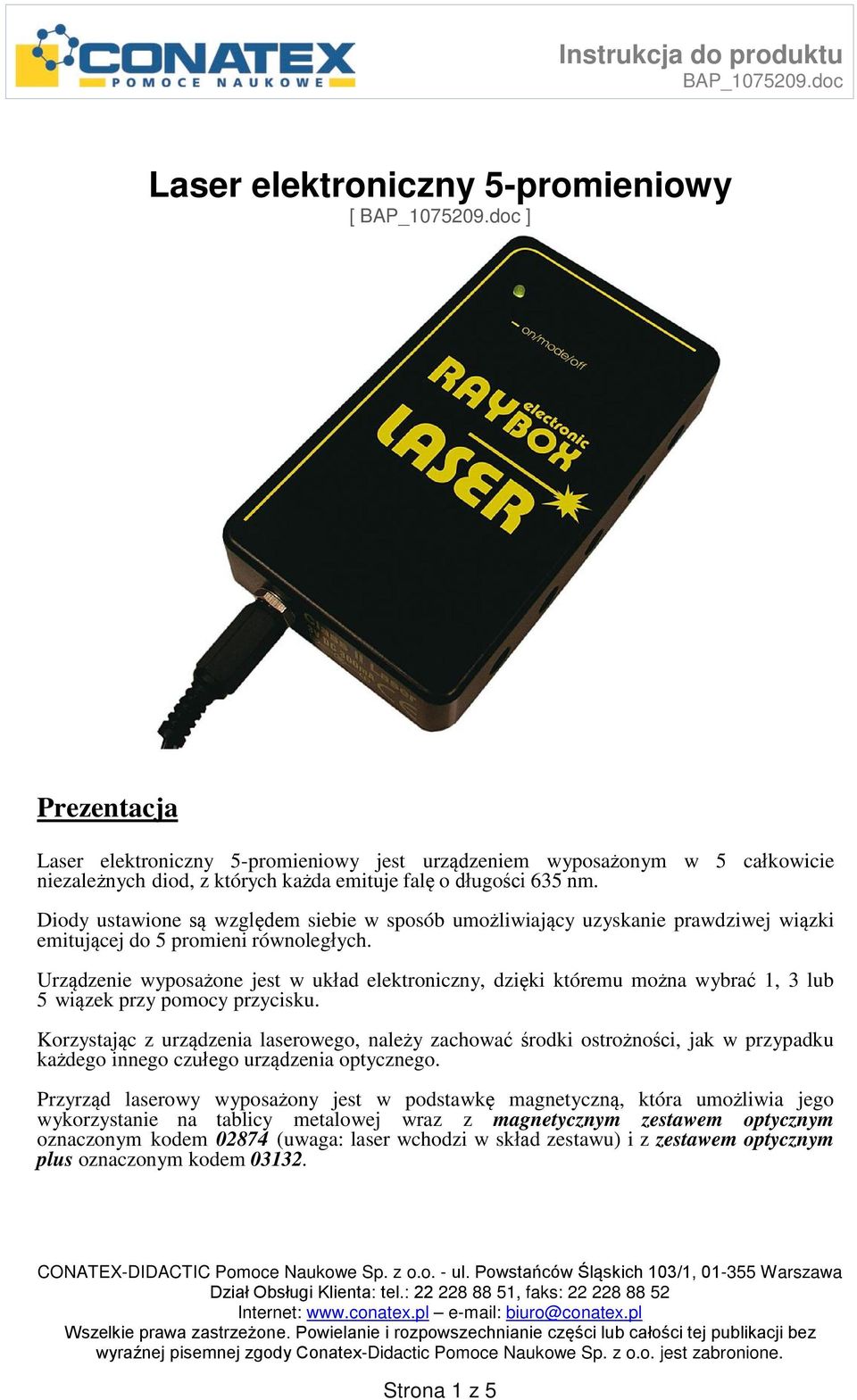

1 Laser elektroniczny 5-promieniowy [ ] Prezentacja Laser elektroniczny 5-promieniowy jest urządzeniem wyposażonym w 5 całkowicie niezależnych diod, z których każda emituje falę o długości 635 nm. Diody ustawione są względem siebie w sposób umożliwiający uzyskanie prawdziwej wiązki emitującej do 5 promieni równoległych. Urządzenie wyposażone jest w układ elektroniczny, dzięki któremu można wybrać 1, 3 lub 5 wiązek przy pomocy przycisku. Korzystając z urządzenia laserowego, należy zachować środki ostrożności, jak w przypadku każdego innego czułego urządzenia optycznego. Przyrząd laserowy wyposażony jest w podstawkę magnetyczną, która umożliwia jego wykorzystanie na tablicy metalowej wraz z magnetycznym zestawem optycznym oznaczonym kodem (uwaga: laser wchodzi w skład zestawu) i z zestawem optycznym plus oznaczonym kodem Strona 1 z 5

2 Użytkowanie 1. Rozpakowanie Podczas odbioru przesyłki należy sprawdzić, czy zawiera ona 2 urządzenia: laser transformator sieciowy 2. Użytkowanie Włączyć transformator do gniazda sieciowego i podłączyć go do lasera (można także korzystać ze znajdującej się w zestawie oprawki baterii 1,5V). Dioda elektroluminescencyjna (DEL) świeci kolorem pomarańczowym, wskazując na gotowość urządzenia do użytku. Laser znajduje się w trybie oczekiwania Stand by. Wcisnąć przycisk on/mode/off. Dioda DEL zmienia kolor z pomarańczowego na zielony i pojawia się wiązka 5 promieni równoległych. Kolejne wciśnięcia przycisku on/mode/off powodują zmianę liczby promieni w wiązce. Możliwe są 4 ustawienia: Strona 2 z 5

3 Tryb 1: widoczne są promienie 1, 2, 3, 4 i 5 Tryb 2: widoczne są promienie 2, 3 i 4 Tryb 3: widoczne są promienie 1, 3 i 5 Tryb 4: widoczny jest jedynie promień 3 Przytrzymanie przycisku on/mode/off przez kilka sekund w pozycji wciśniętej spowoduje zniknięcie promieni i powrót urządzenia do trybu Stand by. Dioda ponownie świeci kolorem pomarańczowym. W trybie Stand by można odłączyć oprawkę baterii lub transformator sieciowy. 3. Dane techniczne Diody laserowe He-Ne Napięcie zasilania: 3 V prąd stały Niezbędne natężenie: 300 ma Moc promieni: < 1 mw Klasyfikacja: laser klasy 2 Odległość między promieniami: 18 mm Wymiary urządzenia: 110 x 60 x 24 mm Temperatura użytkowania: od 0 do 40oC Strona 3 z 5

4 Bezpieczeństwo Uwaga: dokonywanie ustawień, regulacji i procedur innych niż podane w niniejszej instrukcji może spowodować narażenie na niebezpieczne promieniowanie. Nie uszkadzać i nie otwierać osłony zabezpieczającej. Nie patrzeć bezpośrednio na wiązkę ani w stronę odbicia wiązki. Zasłonić wiązkę płaskim i ciemnym przedmiotem, jeżeli skierowana jest ona w stronę publiczności. Nie ustawiać lasera na wysokości oczu. Urządzenie to należy do klasy 2, co odpowiada laserom, które emitują promieniowanie widzialne w zakresie długości fal od 400 nm do 700 nm. Ochrona wzroku w takim przypadku odbywa się na zasadzie odruchu obronnego powiek. Klasy urządzeń laserowych i odpowiadające im zagroŝenia ZagroŜenia Klasa I Klasa II Klasa IIIA Klasa IIIB Klasa IV OCZY : bezpośrednie promieniowanie i odbicie kierunkowe OCZY : odbicie rozproszone SKÓRA POŚAR + : ZagroŜenie * : jeŝeli oko jest celowo otwarte w stronę wiązki na czas dłuŝszy niŝ 0,25 sekund. # : uczucie pieczenia lub gorąca występuje przed pojawieniem się obraŝeń w przypadku emisji ciągłej. Konserwacja, gwarancja i naprawa 1. Konserwacja Urządzenie nie wymaga żadnej szczególnej konserwacji. Wszystkie czynności konserwacyjne lub naprawcze powinny być dokonywane przez CONATEX. W razie problemu prosimy o skontaktowanie się z Działem Obsługi Klientów. 2. Gwarancja Urządzenia dostarczane przez firmę CONATEX posiadają od chwili dostawy gwarancję obejmującą wszelkie usterki lub wady ukryte sprzedawanego sprzętu. Gwarancja jest udzielana na okres 5 lat od chwili dostawy i ogranicza się do naprawy lub wymiany wadliwego sprzętu. Gwarancja nie obejmuje przypadków uszkodzeń powstałych w wyniku niewłaściwego użytkowania sprzętu. Strona 4 z 5

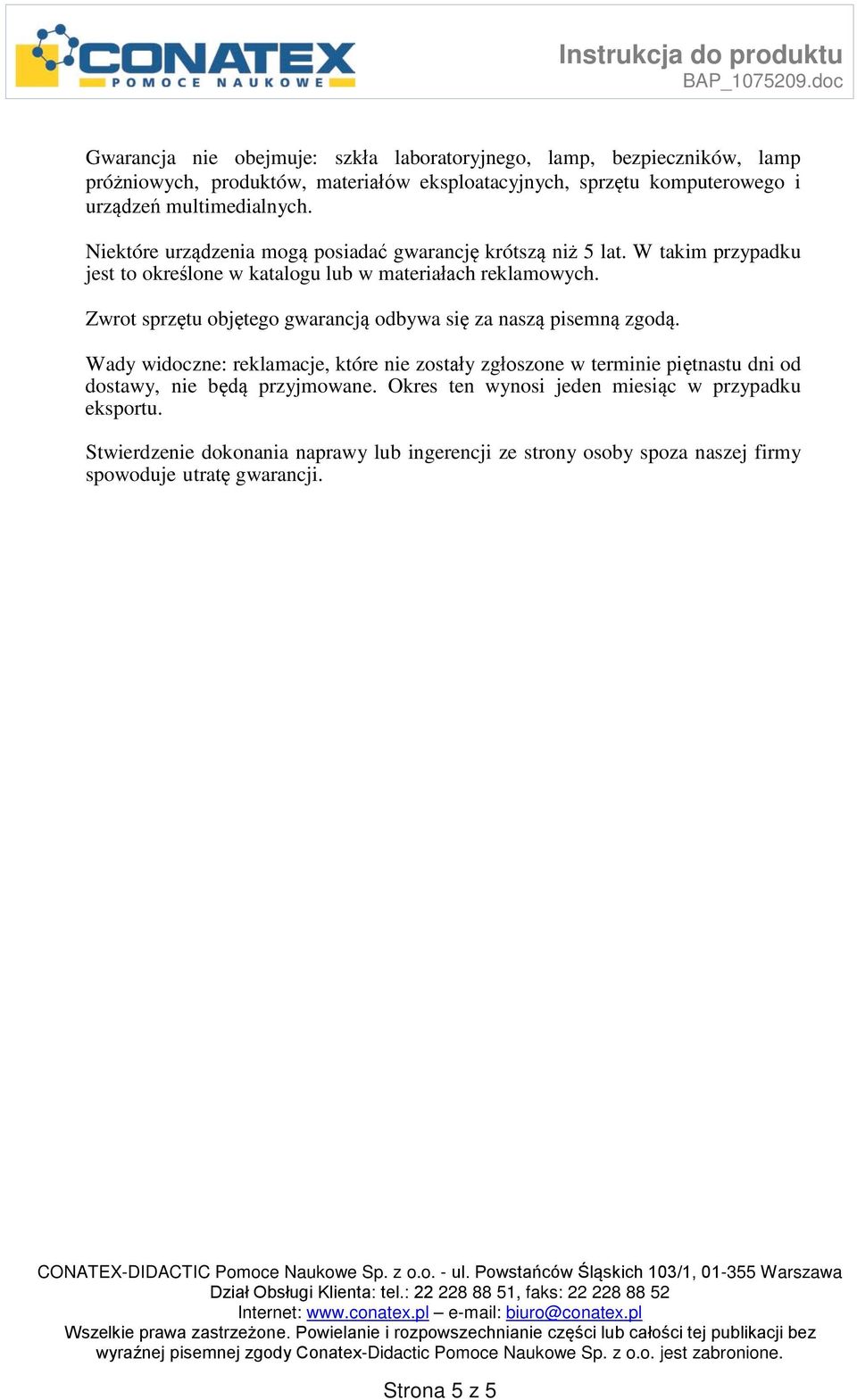

5 Gwarancja nie obejmuje: szkła laboratoryjnego, lamp, bezpieczników, lamp próżniowych, produktów, materiałów eksploatacyjnych, sprzętu komputerowego i urządzeń multimedialnych. Niektóre urządzenia mogą posiadać gwarancję krótszą niż 5 lat. W takim przypadku jest to określone w katalogu lub w materiałach reklamowych. Zwrot sprzętu objętego gwarancją odbywa się za naszą pisemną zgodą. Wady widoczne: reklamacje, które nie zostały zgłoszone w terminie piętnastu dni od dostawy, nie będą przyjmowane. Okres ten wynosi jeden miesiąc w przypadku eksportu. Stwierdzenie dokonania naprawy lub ingerencji ze strony osoby spoza naszej firmy spowoduje utratę gwarancji. Strona 5 z 5
