KATALOG Z CENNIKIEM KOTŁY CENTRALNEGO OGRZEWANIA. wydanie nr 1/2014, obowiązuje od r.

Transkrypt

1 KATALOG Z CENNIKIEM KOTŁY CENTRALNEGO OGRZEWANIA wydanie nr 1/2014, obowiązuje od r.

2 Wieloletnie doświadczenie Korzystając z wieloletniego doświadczenia koncernu NIBE w produkcji ekologicznych kotłów stałopalnych na pelety i drewno, firma NIBE-BIAWAR pod koniec 2008 roku rozpoczęła produkcję kotłów c.o. na paliwa stałe. Poprzedzone to zostało przeniesieniem linii produkcyjnej ze szwedzkiej fabryki NIBE do Polski. Kontynuując strategię rozwoju oferty w kierunku produktów przyjaznych środowisku, naszą uwagę skoncentrowaliśmy przede wszystkim na kotłach zasilanych peletem drzewnym. Wprowadziliśmy szereg nowoczesnych rozwiązań konstrukcyjnych i technologicznych, dzięki którym produkowane przez nas kotły marki PELMAX znajdują klientów nie tylko w Polsce i Skandynawii, ale w całej Europie. Naszą misją jest oferowanie nowoczesnych rozwiązań grzewczych, będących połączeniem wysokiej jakości i innowacji.

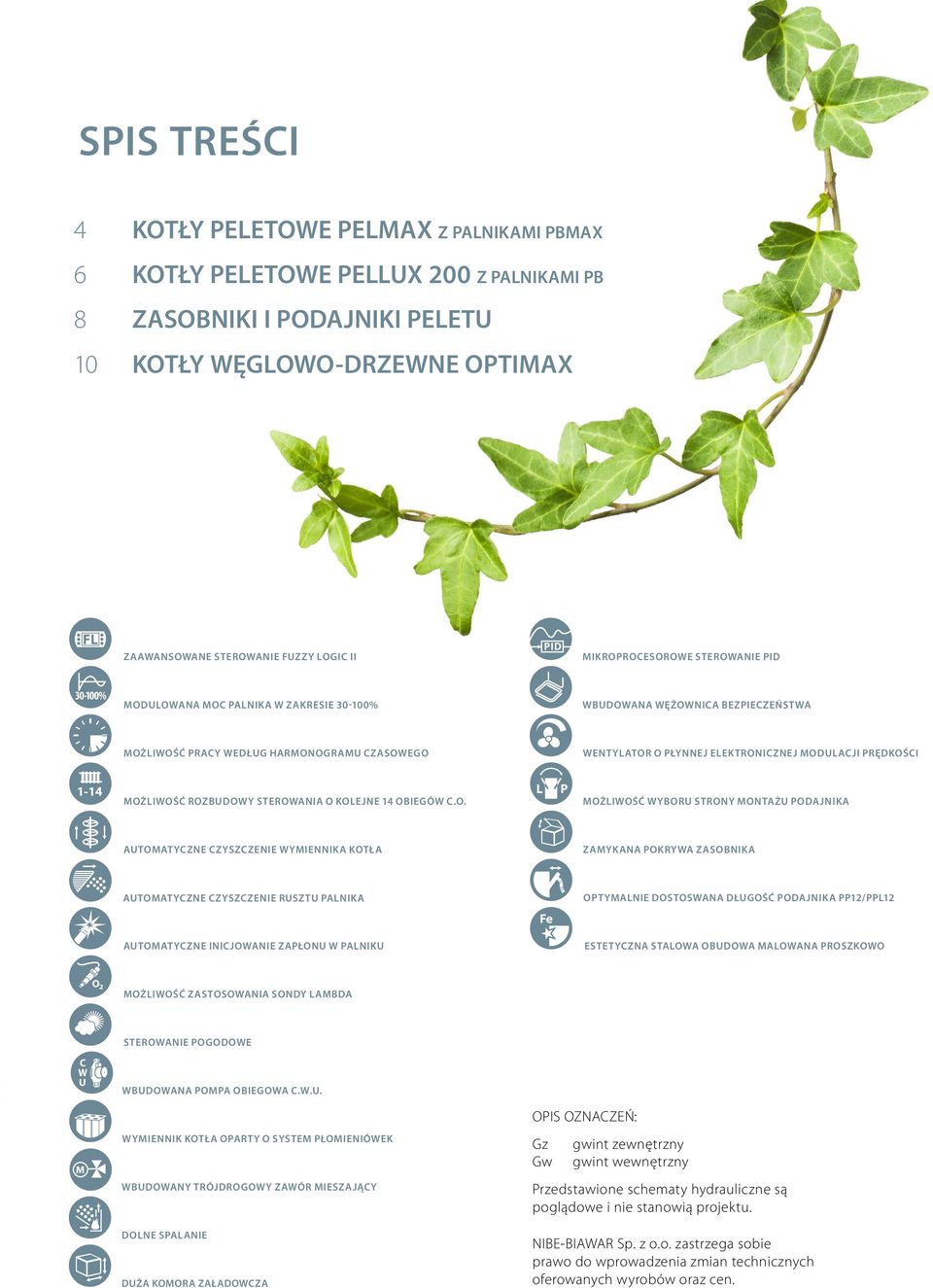

3 SPIS TREŚCI 4 KOTŁY PELETOWE PELMAX Z PALNIKAMI PBMAX 6 KOTŁY PELETOWE PELLUX 200 Z PALNIKAMI PB 8 ZASOBNIKI I PODAJNIKI PELETU 10 KOTŁY WĘGLOWO-DRZEWNE OPTIMAX FL ZAAWANSOWANE STEROWANIE FUZZY LOGIC II PID MIKROPROCESOROWE STEROWANIE PID % MODULOWANA MOC PALNIKA W ZAKRESIE % WBUDOWANA WĘŻOWNICA BEZPIECZEŃSTWA MOŻLIWOŚĆ PRACY WEDŁUG HARMONOGRAMU CZASOWEGO WENTYLATOR O PŁYNNEJ ELEKTRONICZNEJ MODULACJI PRĘDKOŚCI 1-14 MOŻLIWOŚĆ ROZBUDOWY STEROWANIA O KOLEJNE 14 OBIEGÓW C.O. L P MOŻLIWOŚĆ WYBORU STRONY MONTAŻU PODAJNIKA AUTOMATYCZNE CZYSZCZENIE WYMIENNIKA KOTŁA ZAMYKANA POKRYWA ZASOBNIKA AUTOMATYCZNE CZYSZCZENIE RUSZTU PALNIKA AUTOMATYCZNE INICJOWANIE ZAPŁONU W PALNIKU Fe OPTYMALNIE DOSTOSWANA DŁUGOŚĆ PODAJNIKA PP12/PPL12 ESTETYCZNA STALOWA OBUDOWA MALOWANA PROSZKOWO O 2 MOŻLIWOŚĆ ZASTOSOWANIA SONDY LAMBDA STEROWANIE POGODOWE C W U M WBUDOWANA POMPA OBIEGOWA C.W.U. WYMIENNIK KOTŁA OPARTY O SYSTEM PŁOMIENIÓWEK WBUDOWANY TRÓJDROGOWY ZAWÓR MIESZAJĄCY DOLNE SPALANIE DUŻA KOMORA ZAŁADOWCZA OPIS OZNACZEŃ: Gz Gw gwint zewnętrzny gwint wewnętrzny Przedstawione schematy hydrauliczne są poglądowe i nie stanowią projektu. NIBE-BIAWAR Sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów oraz cen.

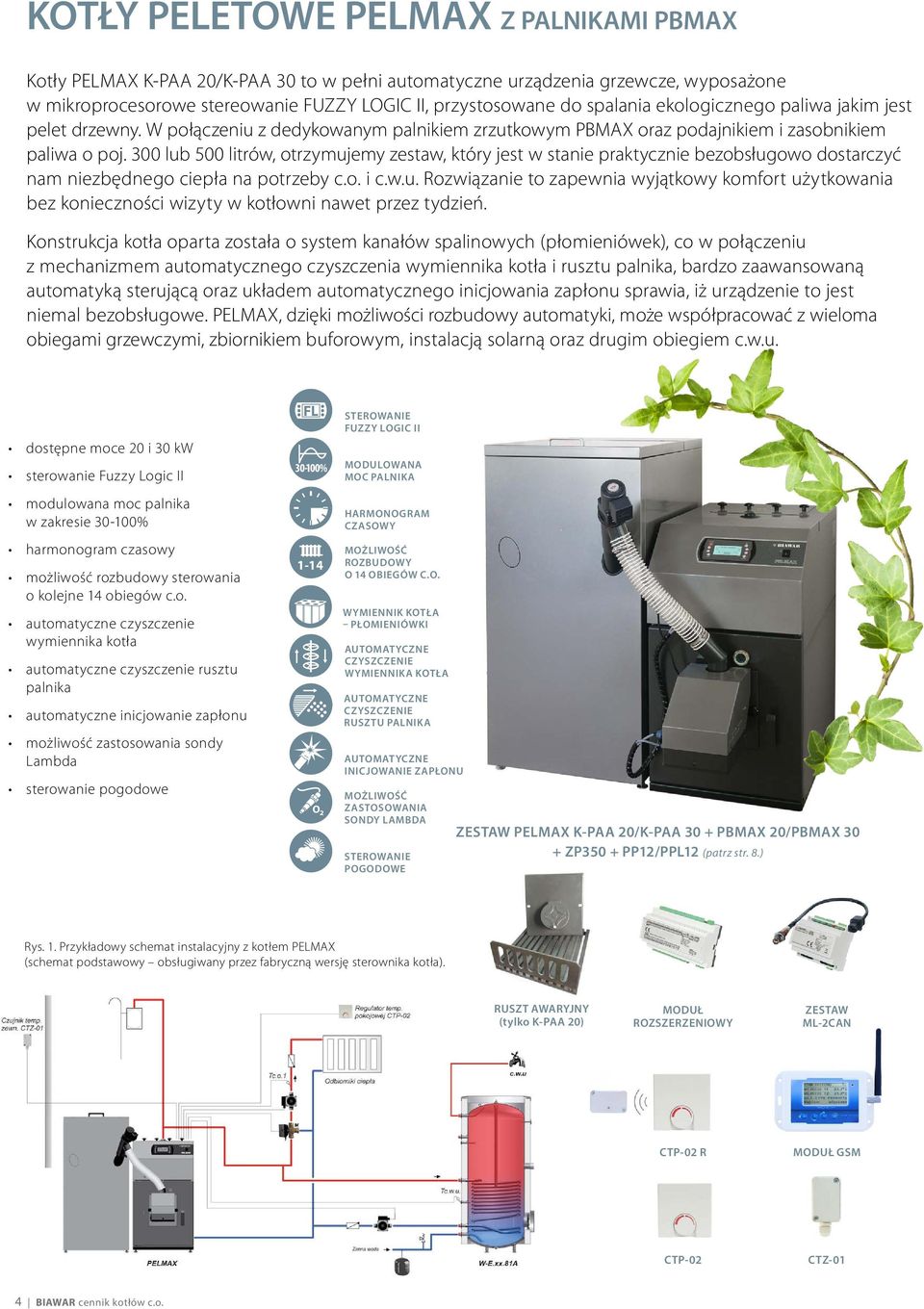

4 KOTŁY PELETOWE PELMAX Z PALNIKAMI PBMAX Kotły PELMAX K-PAA 20/K-PAA 30 to w pełni automatyczne urządzenia grzewcze, wyposażone w mikroprocesorowe stereowanie FUZZY LOGIC II, przystosowane do spalania ekologicznego paliwa jakim jest pelet drzewny. W połączeniu z dedykowanym palnikiem zrzutkowym PBMAX oraz podajnikiem i zasobnikiem paliwa o poj. 300 lub 500 litrów, otrzymujemy zestaw, który jest w stanie praktycznie bezobsługowo dostarczyć nam niezbędnego ciepła na potrzeby c.o. i c.w.u. Rozwiązanie to zapewnia wyjątkowy komfort użytkowania bez konieczności wizyty w kotłowni nawet przez tydzień. Konstrukcja kotła oparta została o system kanałów spalinowych (płomieniówek), co w połączeniu z mechanizmem automatycznego czyszczenia wymiennika kotła i rusztu palnika, bardzo zaawansowaną automatyką sterującą oraz układem automatycznego inicjowania zapłonu sprawia, iż urządzenie to jest niemal bezobsługowe. PELMAX, dzięki możliwości rozbudowy automatyki, może współpracować z wieloma obiegami grzewczymi, zbiornikiem buforowym, instalacją solarną oraz drugim obiegiem c.w.u. dostępne moce 20 i 30 kw sterowanie Fuzzy Logic II modulowana moc palnika w zakresie % harmonogram czasowy możliwość rozbudowy sterowania o kolejne 14 obiegów c.o. automatyczne czyszczenie wymiennika kotła automatyczne czyszczenie rusztu palnika automatyczne inicjowanie zapłonu możliwość zastosowania sondy Lambda sterowanie pogodowe FL % 1-14 O 2 STEROWANIE FUZZY LOGIC II MODULOWANA MOC PALNIKA HARMONOGRAM CZASOWY MOŻLIWOŚĆ ROZBUDOWY O 14 OBIEGÓW C.O. WYMIENNIK KOTŁA PŁOMIENIÓWKI AUTOMATYCZNE CZYSZCZENIE WYMIENNIKA KOTŁA AUTOMATYCZNE CZYSZCZENIE RUSZTU PALNIKA AUTOMATYCZNE INICJOWANIE ZAPŁONU MOŻLIWOŚĆ ZASTOSOWANIA SONDY LAMBDA STEROWANIE POGODOWE ZESTAW PELMAX K-PAA 20/K-PAA 30 + PBMAX 20/PBMAX 30 + ZP350 + PP12/PPL12 (patrz str. 8.) Rys. 1. Przykładowy schemat instalacyjny z kotłem PELMAX (schemat podstawowy obsługiwany przez fabryczną wersję sterownika kotła). RUSZT AWARYJNY (tylko K-PAA 20) MODUŁ ROZSZERZENIOWY ZESTAW ML-2CAN CTP-02 R MODUŁ GSM CTP-02 CTZ-01 4 BIAWAR cennik kotłów c.o.

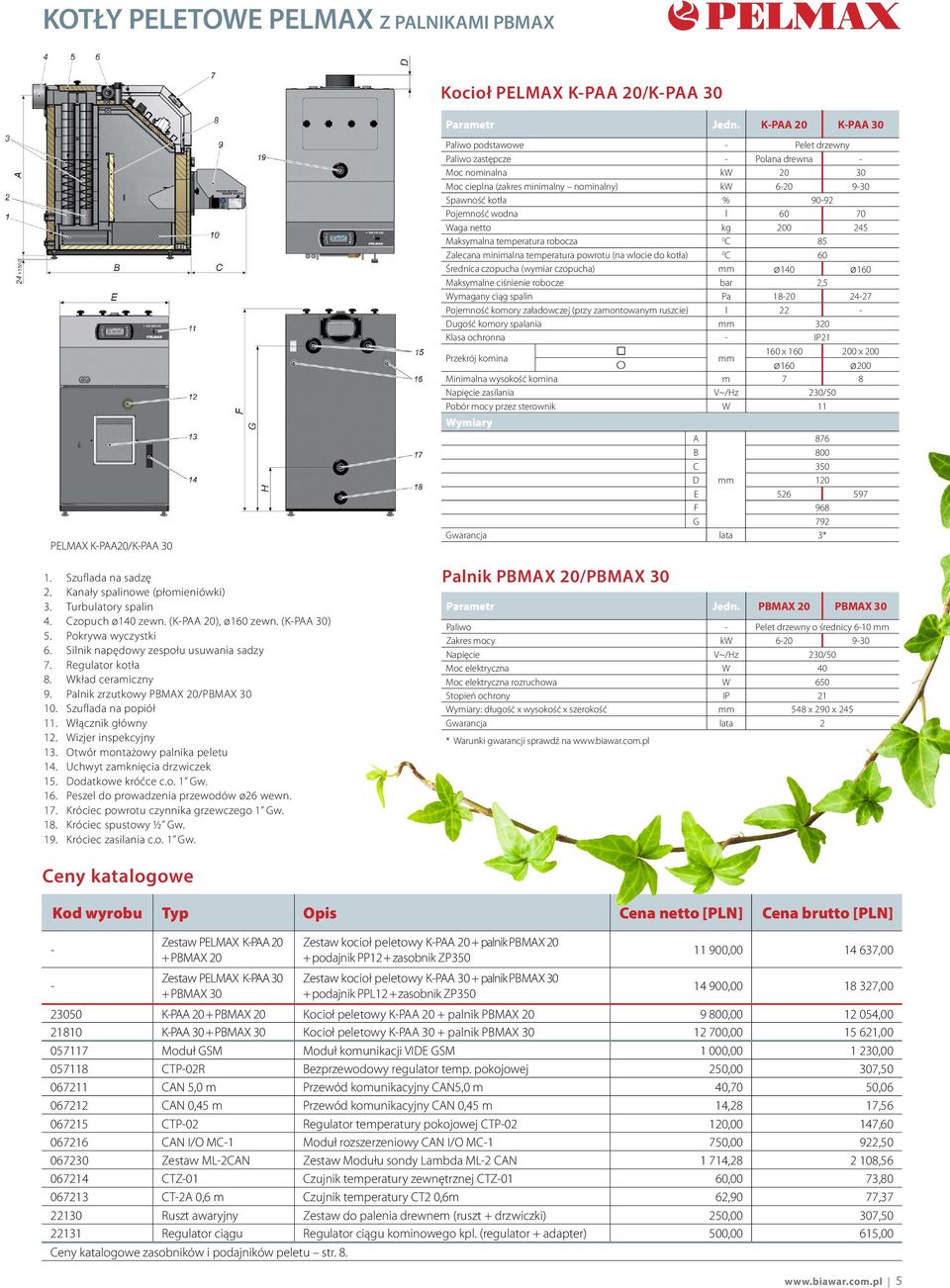

5 KOTŁY PELETOWE PELMAX Z PALNIKAMI PBMAX Kocioł PELMAX K-PAA 20/K-PAA 30 Parametr Jedn. K-PAA 20 K-PAA 30 PELMAX K-PAA20/K-PAA Szuflada na sadzę 2. Kanały spalinowe (płomieniówki) 3. Turbulatory spalin 4. Czopuch ø140 zewn. (K-PAA 20), ø160 zewn. (K-PAA 30) 5. Pokrywa wyczystki 6. Silnik napędowy zespołu usuwania sadzy 7. Regulator kotła 8. Wkład ceramiczny 9. Palnik zrzutkowy PBMAX 20/PBMAX Szuflada na popiół 11. Włącznik główny 12. Wizjer inspekcyjny 13. Otwór montażowy palnika peletu 14. Uchwyt zamknięcia drzwiczek 15. Dodatkowe króćce c.o. 1 Gw. 16. Peszel do prowadzenia przewodów ø26 wewn. 17. Króciec powrotu czynnika grzewczego 1 Gw. 18. Króciec spustowy ½ Gw. 19. Króciec zasilania c.o. 1 Gw. Paliwo podstawowe - Pelet drzewny Paliwo zastępcze - Polana drewna - Moc nominalna kw Moc cieplna (zakres minimalny nominalny) kw Spawność kotła % Pojemność wodna l Waga netto kg Maksymalna temperatura robocza 0 C 85 Zalecana minimalna temperatura powrotu (na wlocie do kotła) 0 C 60 Średnica czopucha (wymiar czopucha) mm ø140 ø160 Maksymalne ciśnienie robocze bar 2,5 Wymagany ciąg spalin Pa Pojemność komory załadowczej (przy zamontowanym ruszcie) l 22 - Dugość komory spalania mm 320 Klasa ochronna - IP21 Przekrój komina 160 x x 200 mm O ø160 ø200 Minimalna wysokość komina m 7 8 Napięcie zasilania V~/Hz 230/50 Pobór mocy przez sterownik W 11 Wymiary A 876 B 800 C 350 D mm 120 E F 968 G 792 Gwarancja lata 3* Palnik PBMAX 20/PBMAX 30 Parametr Jedn. PBMAX 20 PBMAX 30 Paliwo - Pelet drzewny o średnicy 6-10 mm Zakres mocy kw Napięcie V~/Hz 230/50 Moc elektryczna W 40 Moc elektryczna rozruchowa W 650 Stopień ochrony IP 21 Wymiary: długość x wysokość x szerokość mm 548 x 290 x 245 Gwarancja lata 2 * Warunki gwarancji sprawdź na Ceny katalogowe - - Kod wyrobu Typ Opis Cena netto [PLN] Cena brutto [PLN] Zestaw PELMAX K-PAA 20 + PBMAX 20 Zestaw PELMAX K-PAA 30 + PBMAX 30 Zestaw kocioł peletowy K-PAA 20 + palnik PBMAX 20 + podajnik PP12 + zasobnik ZP350 Zestaw kocioł peletowy K-PAA 30 + palnik PBMAX 30 + podajnik PPL12 + zasobnik ZP , , , , K-PAA 20 + PBMAX 20 Kocioł peletowy K-PAA 20 + palnik PBMAX , , K-PAA 30 + PBMAX 30 Kocioł peletowy K-PAA 30 + palnik PBMAX , , Moduł GSM Moduł komunikacji VIDE GSM 1 000, , CTP-02R Bezprzewodowy regulator temp. pokojowej 250,00 307, CAN 5,0 m Przewód komunikacyjny CAN5,0 m 40,70 50, CAN 0,45 m Przewód komunikacyjny CAN 0,45 m 14,28 17, CTP-02 Regulator temperatury pokojowej CTP ,00 147, CAN I/O MC-1 Moduł rozszerzeniowy CAN I/O MC-1 750,00 922, Zestaw ML-2CAN Zestaw Modułu sondy Lambda ML-2 CAN 1 714, , CTZ-01 Czujnik temperatury zewnętrznej CTZ-01 60,00 73, CT-2A 0,6 m Czujnik temperatury CT2 0,6m 62,90 77, Ruszt awaryjny Zestaw do palenia drewnem (ruszt + drzwiczki) 250,00 307, Regulator ciągu Regulator ciągu kominowego kpl. (regulator + adapter) 500,00 615,00 Ceny katalogowe zasobników i podajników peletu str

6 KOTŁY PELETOWE PELLUX 200 Z PALNIKAMI PB Kocioł serii PELLUX 200 jest nowoczesnym kotłem peletowym, którego konstrukcja oparta została o system kanałów spalinowych (tzw. płomieniówek) wyposażonych w turbulatory. Kocioł PELLUX 200 posiada wbudowaną pompę obiegową zapewniającą podgrzew ciepłej wody użytkowej w zewnętrznym wymienniku, do którego podłącza się czujnik temperatury c.w.u. (na standardowym wyposażeniu kotła). Kocioł PELLUX 200 jest wyjątkowo prosty w instalacji. Większość podłączeń hydraulicznych jest łatwo dostępna od góry kotła, a optymalnie dobrana wysokość urządzenia (155 cm) pozwala na prosty montaż w pomieszczeniach kotłowni. Ponadto PELLUX 200 wyposażono w automatyczny system sterowania pogodowego, trójdrogowy zawór mieszający z siłownikiem, automatyczny system czyszczenia wymiennika kotła (płomieniówek) i wiele innych. wbudowana pompa obiegowa c.w.u. automatyczny system sterowania pogodowego, zawierający czujniki temperatury zewnętrznej oraz czujniki temperatury czynnika grzewczego dołączony trójdrogowy zawór mieszający z siłownikiem konstrukcja wymiennika kotła oparta o system kanałów spalinowych wyposażonych w turbulatory system automatycznego czyszczenie wymiennika kotła duży pojemnik na popiół możliwość zastosowania palnika PB10 lub PB20 C W U M WBUDOWANA POMPA OBIEGOWA C.W.U. WYMIENNIK KOTŁA PŁOMIENIÓWKI AUTOMATYCZNE CZYSZCZENIE WYMIENNIKA KOTŁA TRÓJDROGOWY ZAWÓR MIESZAJĄCY STEROWANIE POGODOWE ZESTAW PELLUX PB20 + PP12 + ZP350 (patrz str. 8.) Rys. 1. Przykładowy schemat instalacyjny z kotłem PELLUX 200. PB10 PB20 6 BIAWAR cennik kotłów c.o.

7 KOTŁY PELETOWE PELLUX 200 Z PALNIKAMI PB Kocioł PELLUX 200 K-PAA25 Parametr Jedn. PELLUX 200 Paliwo podstawowe - Pelet drzewny Moc przy spalaniu peletów (wartość nominalna) kw 25 Sprawność nominalna % 90 Pojemność wodna l 190 Waga netto kg 230 Maksymalna temperatura robocza o C 95 Zalecana minimalna temperatura powrotu (na wlocie kotła) o C 60 Temperatura spalin o C Maksymalne ciśnienie robocze bar 2,5 Wymagany ciąg mbar 0,2 Klasa ochronności IP 21 Napięcie zasilania V~/Hz 230/50 Moc nominalna, wewnętrzna pompa ładujaca W 113 Gwarancja lata 3* 1. Drzwiczki komory paleniskowej 2. Palnik 3. Płaszcz wodny 4. Turbulator spalin 5. Króćce zasilania/powrotu c.w.u. 6. Zawór trójdrogowy mieszający z siłownikiem 7. Króćce zasilania/powrotu c.o. 8. Pokrywa wyczystki 9. Czopuch 10. Płomieniówki 11. Deflektor spalin 12. Szuflada popielnika 13. Króciec powrotu c.o. 14. Otwór montażowy palnika peletu 15. Wizjer inspekcyjny 16. Manometr 17. Włącznik główny 18. Wyświetlacz 19. Obudowa przednia 20. Gniazdo palnika PELLUX K-PAA25 Palniki PB10, PB20 Parametr Jedn. PB10 PB20 PB10 Paliwo - Pelet drzewny o średnicy 6-10 mm Zakres mocy kw Napięcie V~/Hz 230/50 Moc elektryczna W 40 Moc elektryczna rozruchowa W Stopień ochrony IP 21 Wielkość współpracującego kotła - Kotły o powierzchni wymiany > 3 m 2 Gwarancja lata 2 * Warunki gwarancji sprawdź na PB20 Ceny katalogowe Kod wyrobu Typ Opis Cena netto [PLN] Cena brutto [PLN] - Zestaw PELLUX + PB10 Zestaw PELLUX PB10 + podajnik PP12 + zasobnik ZP , ,00 - Zestaw PELLUX + PB20 Zestaw PELLUX PB20 + podajnik PP12 + zasobnik ZP , , K-PAA 25 Kocioł peletowy PELLUX 200 (25 kw) 8 500, , PB10 Zrzutkowy palnik peletu PB10 (20 kw) 2 900, , PB20 Zrzutkowy palnik peletu PB20 (20 kw) 4 900, ,00 Ceny katalogowe zasobników i podajników peletu str

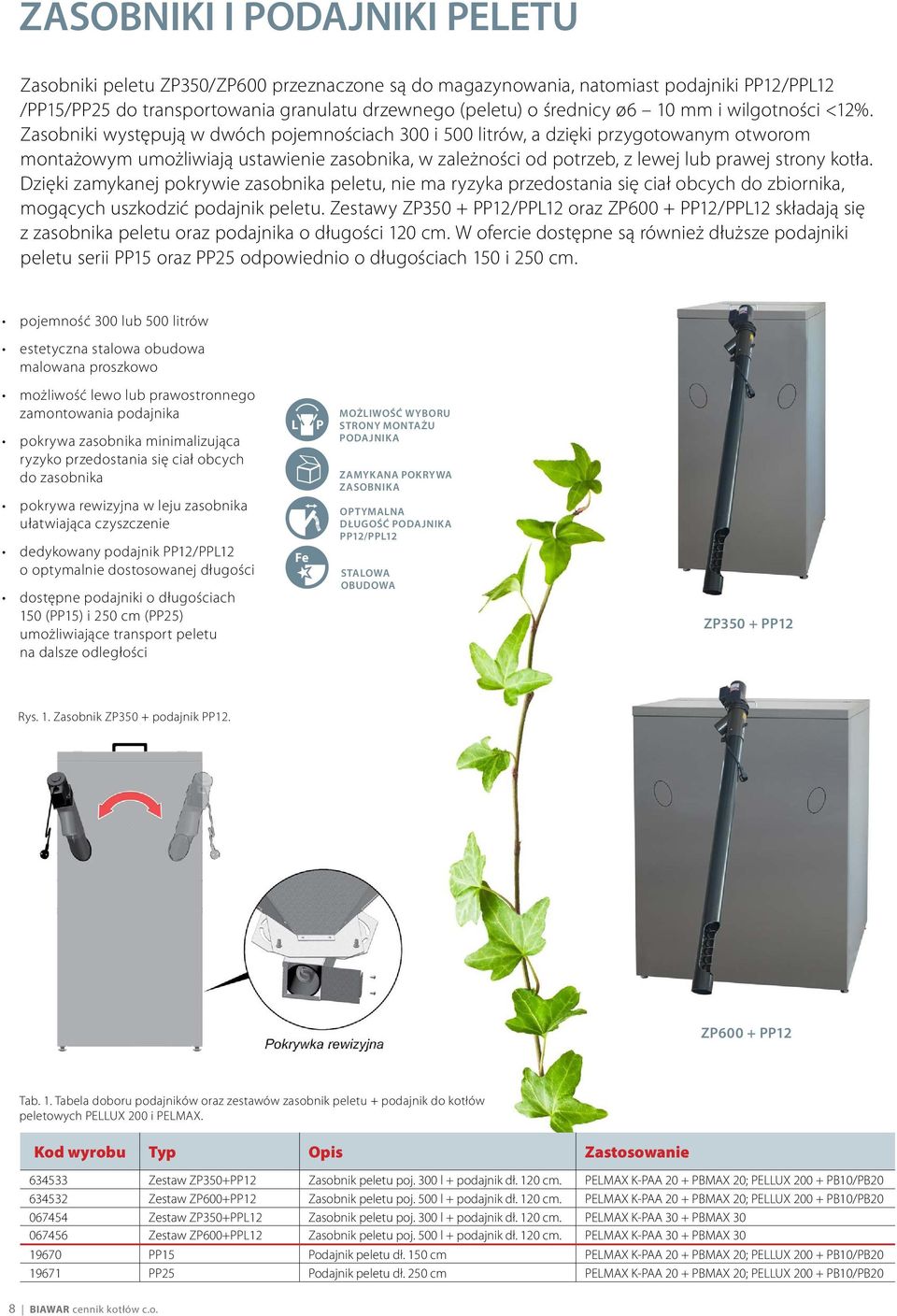

8 ZASOBNIKI I PODAJNIKI PELETU Zasobniki peletu ZP350/ZP600 przeznaczone są do magazynowania, natomiast podajniki PP12/PPL12 /PP15/PP25 do transportowania granulatu drzewnego (peletu) o średnicy ø6 10 mm i wilgotności <12%. Zasobniki występują w dwóch pojemnościach 300 i 500 litrów, a dzięki przygotowanym otworom montażowym umożliwiają ustawienie zasobnika, w zależności od potrzeb, z lewej lub prawej strony kotła. Dzięki zamykanej pokrywie zasobnika peletu, nie ma ryzyka przedostania się ciał obcych do zbiornika, mogących uszkodzić podajnik peletu. Zestawy ZP350 + PP12/PPL12 oraz ZP600 + PP12/PPL12 składają się z zasobnika peletu oraz podajnika o długości 120 cm. W ofercie dostępne są również dłuższe podajniki peletu serii PP15 oraz PP25 odpowiednio o długościach 150 i 250 cm. pojemność 300 lub 500 litrów estetyczna stalowa obudowa malowana proszkowo możliwość lewo lub prawostronnego zamontowania podajnika pokrywa zasobnika minimalizująca ryzyko przedostania się ciał obcych do zasobnika pokrywa rewizyjna w leju zasobnika ułatwiająca czyszczenie dedykowany podajnik PP12/PPL12 o optymalnie dostosowanej długości dostępne podajniki o długościach 150 (PP15) i 250 cm (PP25) umożliwiające transport peletu na dalsze odległości L Fe P MOŻLIWOŚĆ WYBORU STRONY MONTAŻU PODAJNIKA ZAMYKANA POKRYWA ZASOBNIKA OPTYMALNA DŁUGOŚĆ PODAJNIKA PP12/PPL12 STALOWA OBUDOWA ZP350 + PP12 Rys. 1. Zasobnik ZP350 + podajnik PP12. ZP600 + PP12 Tab. 1. Tabela doboru podajników oraz zestawów zasobnik peletu + podajnik do kotłów peletowych PELLUX 200 i PELMAX. Kod wyrobu Typ Opis Zastosowanie Zestaw ZP350+PP12 Zasobnik peletu poj. 300 l + podajnik dł. 120 cm. PELMAX K-PAA 20 + PBMAX 20; PELLUX PB10/PB Zestaw ZP600+PP12 Zasobnik peletu poj. 500 l + podajnik dł. 120 cm. PELMAX K-PAA 20 + PBMAX 20; PELLUX PB10/PB Zestaw ZP350+PPL12 Zasobnik peletu poj. 300 l + podajnik dł. 120 cm. PELMAX K-PAA 30 + PBMAX Zestaw ZP600+PPL12 Zasobnik peletu poj. 500 l + podajnik dł. 120 cm. PELMAX K-PAA 30 + PBMAX PP15 Podajnik peletu dł. 150 cm PELMAX K-PAA 20 + PBMAX 20; PELLUX PB10/PB PP25 Podajnik peletu dł. 250 cm PELMAX K-PAA 20 + PBMAX 20; PELLUX PB10/PB20 8 BIAWAR cennik kotłów c.o.

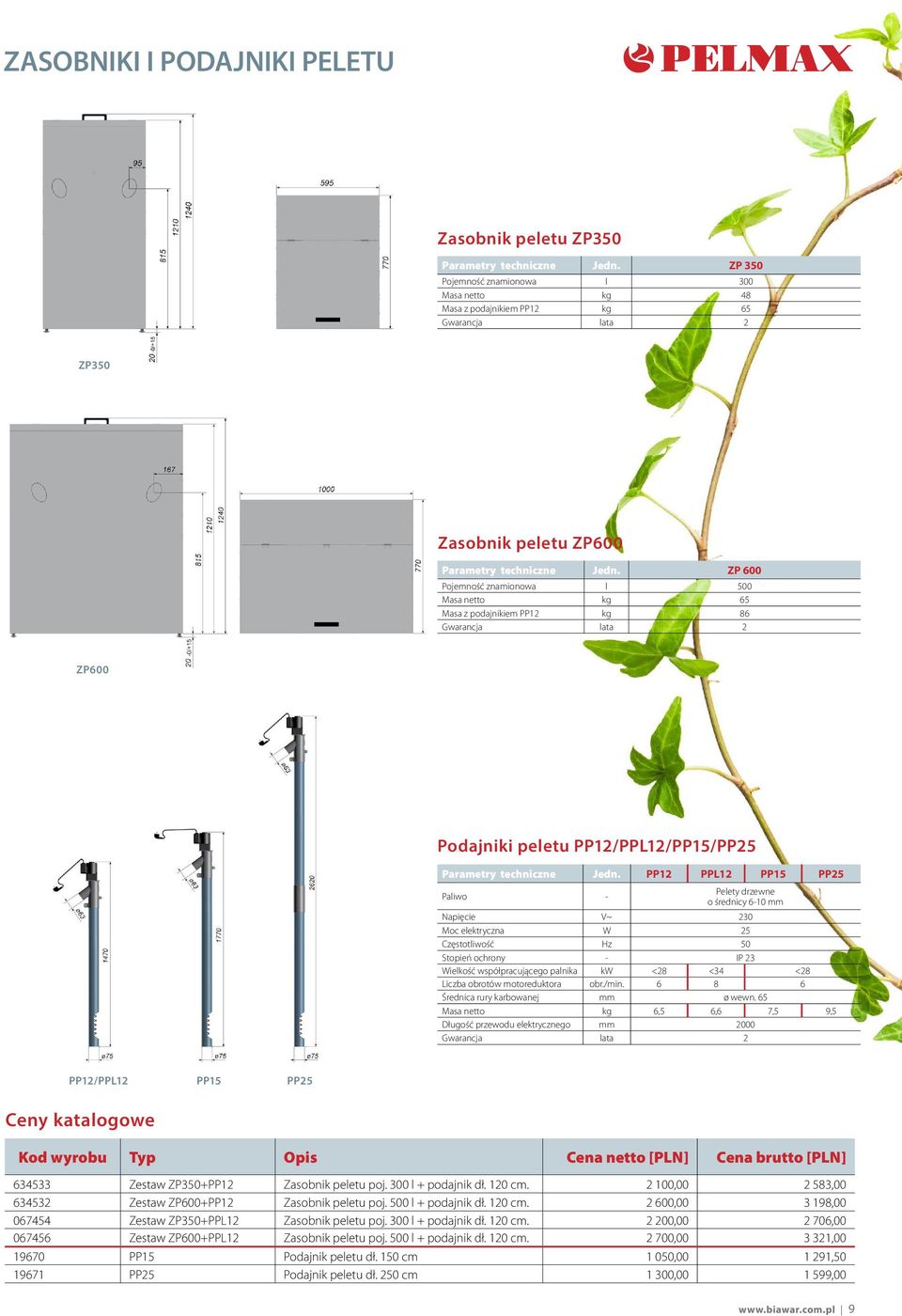

9 ZASOBNIKI I PODAJNIKI PELETU Zasobnik peletu ZP350 Parametry techniczne Jedn. ZP 350 Pojemność znamionowa l 300 Masa netto kg 48 Masa z podajnikiem PP12 kg 65 Gwarancja lata 2 ZP350 Zasobnik peletu ZP600 Parametry techniczne Jedn. ZP 600 Pojemność znamionowa l 500 Masa netto kg 65 Masa z podajnikiem PP12 kg 86 Gwarancja lata 2 ZP600 Podajniki peletu PP12/PPL12/PP15/PP25 Parametry techniczne Jedn. PP12 PPL12 PP15 PP25 Paliwo - Pelety drzewne o średnicy 6-10 mm Napięcie V~ 230 Moc elektryczna W 25 Częstotliwość Hz 50 Stopień ochrony - IP 23 Wielkość współpracującego palnika kw <28 <34 <28 Liczba obrotów motoreduktora obr./min Średnica rury karbowanej mm ø wewn. 65 Masa netto kg 6,5 6,6 7,5 9,5 Długość przewodu elektrycznego mm 2000 Gwarancja lata 2 PP12/PPL12 PP15 PP25 Ceny katalogowe Kod wyrobu Typ Opis Cena netto [PLN] Cena brutto [PLN] Zestaw ZP350+PP12 Zasobnik peletu poj. 300 l + podajnik dł. 120 cm , , Zestaw ZP600+PP12 Zasobnik peletu poj. 500 l + podajnik dł. 120 cm , , Zestaw ZP350+PPL12 Zasobnik peletu poj. 300 l + podajnik dł. 120 cm , , Zestaw ZP600+PPL12 Zasobnik peletu poj. 500 l + podajnik dł. 120 cm , , PP15 Podajnik peletu dł. 150 cm 1 050, , PP25 Podajnik peletu dł. 250 cm 1 300, ,00 9

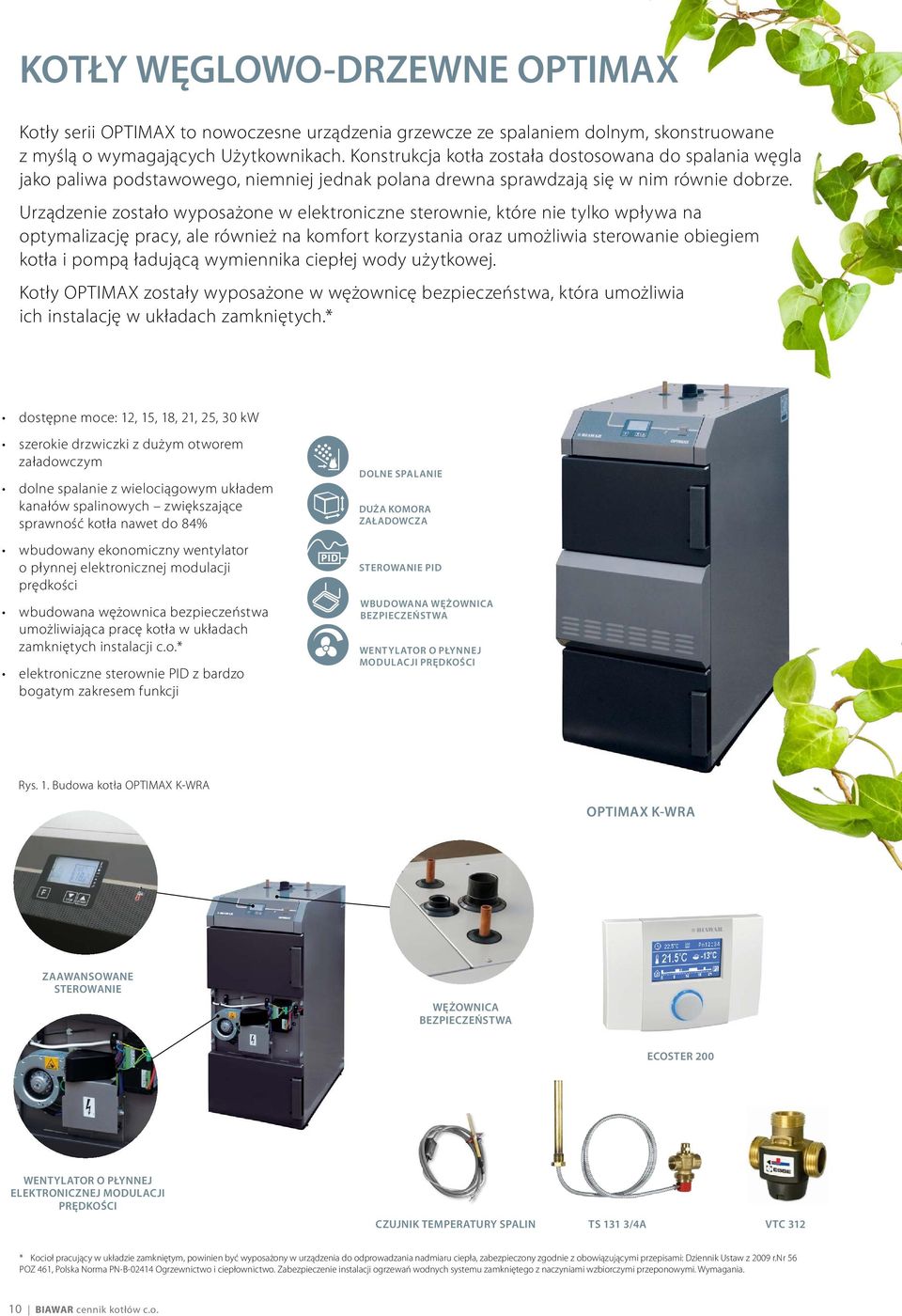

10 KOTŁY WĘGLOWO-DRZEWNE OPTIMAX Kotły serii OPTIMAX to nowoczesne urządzenia grzewcze ze spalaniem dolnym, skonstruowane z myślą o wymagających Użytkownikach. Konstrukcja kotła została dostosowana do spalania węgla jako paliwa podstawowego, niemniej jednak polana drewna sprawdzają się w nim równie dobrze. Urządzenie zostało wyposażone w elektroniczne sterownie, które nie tylko wpływa na optymalizację pracy, ale również na komfort korzystania oraz umożliwia sterowanie obiegiem kotła i pompą ładującą wymiennika ciepłej wody użytkowej. Kotły OPTIMAX zostały wyposażone w wężownicę bezpieczeństwa, która umożliwia ich instalację w układach zamkniętych.* dostępne moce: 12, 15, 18, 21, 25, 30 kw szerokie drzwiczki z dużym otworem załadowczym dolne spalanie z wielociągowym układem kanałów spalinowych zwiększające sprawność kotła nawet do 84% wbudowany ekonomiczny wentylator o płynnej elektronicznej modulacji prędkości wbudowana wężownica bezpieczeństwa umożliwiająca pracę kotła w układach zamkniętych instalacji c.o.* elektroniczne sterownie PID z bardzo bogatym zakresem funkcji PID DOLNE SPALANIE DUŻA KOMORA ZAŁADOWCZA STEROWANIE PID WBUDOWANA WĘŻOWNICA BEZPIECZEŃSTWA WENTYLATOR O PŁYNNEJ MODULACJI PRĘDKOŚCI Rys. 1. Budowa kotła OPTIMAX K-WRA OPTIMAX K-WRA ZAAWANSOWANE STEROWANIE WĘŻOWNICA BEZPIECZEŃSTWA ECOSTER 200 WENTYLATOR O PŁYNNEJ ELEKTRONICZNEJ MODULACJI PRĘDKOŚCI CZUJNIK TEMPERATURY SPALIN TS 131 3/4A VTC 312 * Kocioł pracujący w układzie zamkniętym, powinien być wyposażony w urządzenia do odprowadzania nadmiaru ciepła, zabezpieczony zgodnie z obowiązującymi przepisami: Dziennik Ustaw z 2009 r.nr 56 POZ 461, Polska Norma PN-B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. 10 BIAWAR cennik kotłów c.o.

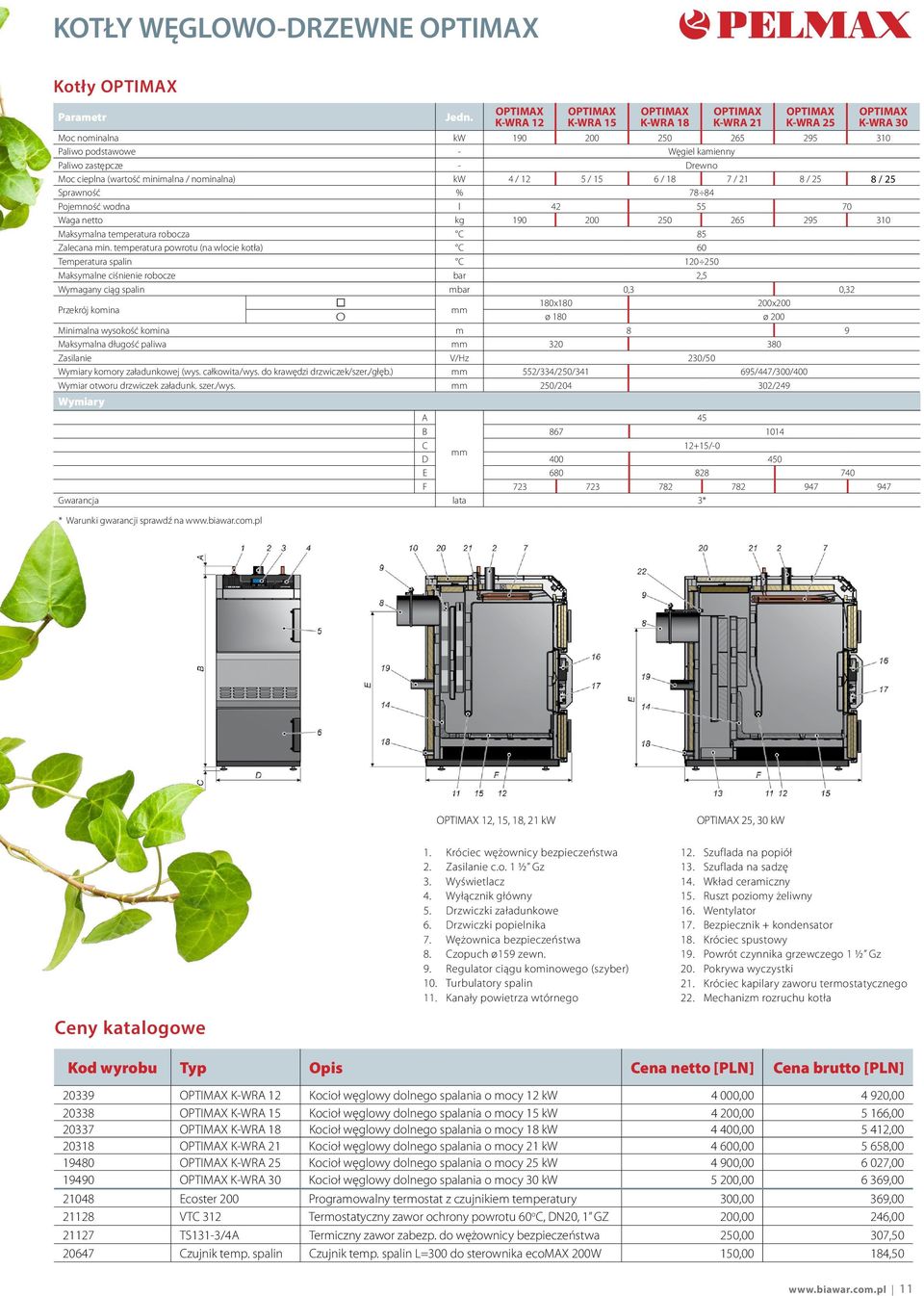

11 KOTŁY WĘGLOWO-DRZEWNE OPTIMAX Kotły OPTIMAX Parametr Jedn. OPTIMAX K-WRA 12 OPTIMAX K-WRA 15 OPTIMAX K-WRA 18 OPTIMAX K-WRA 21 OPTIMAX K-WRA 25 OPTIMAX K-WRA 30 Moc nominalna kw Paliwo podstawowe - Węgiel kamienny Paliwo zastępcze - Drewno Moc cieplna (wartość minimalna / nominalna) kw 4 / 12 5 / 15 6 / 18 7 / 21 8 / 25 8 / 25 Sprawność % Pojemność wodna l Waga netto kg Maksymalna temperatura robocza C 85 Zalecana min. temperatura powrotu (na wlocie kotła) C 60 Temperatura spalin C Maksymalne ciśnienie robocze bar 2,5 Wymagany ciąg spalin mbar 0,3 0,32 Przekrój komina 180x x200 mm O ø 180 ø 200 Minimalna wysokość komina m 8 9 Maksymalna długość paliwa mm Zasilanie V/Hz 230/50 Wymiary komory załadunkowej (wys. całkowita/wys. do krawędzi drzwiczek/szer./głęb.) mm 552/334/250/ /447/300/400 Wymiar otworu drzwiczek załadunk. szer./wys. mm 250/ /249 Wymiary A 45 B C 12+15/-0 mm D E F Gwarancja lata 3* * Warunki gwarancji sprawdź na Ceny katalogowe OPTIMAX 12, 15, 18, 21 kw 1. Króciec wężownicy bezpieczeństwa 2. Zasilanie c.o. 1 ½ Gz 3. Wyświetlacz 4. Wyłącznik główny 5. Drzwiczki załadunkowe 6. Drzwiczki popielnika 7. Wężownica bezpieczeństwa 8. Czopuch ø159 zewn. 9. Regulator ciągu kominowego (szyber) 10. Turbulatory spalin 11. Kanały powietrza wtórnego OPTIMAX 25, 30 kw 12. Szuflada na popiół 13. Szuflada na sadzę 14. Wkład ceramiczny 15. Ruszt poziomy żeliwny 16. Wentylator 17. Bezpiecznik + kondensator 18. Króciec spustowy 19. Powrót czynnika grzewczego 1 ½ Gz 20. Pokrywa wyczystki 21. Króciec kapilary zaworu termostatycznego 22. Mechanizm rozruchu kotła Kod wyrobu Typ Opis Cena netto [PLN] Cena brutto [PLN] OPTIMAX K-WRA 12 Kocioł węglowy dolnego spalania o mocy 12 kw 4 000, , OPTIMAX K-WRA 15 Kocioł węglowy dolnego spalania o mocy 15 kw 4 200, , OPTIMAX K-WRA 18 Kocioł węglowy dolnego spalania o mocy 18 kw 4 400, , OPTIMAX K-WRA 21 Kocioł węglowy dolnego spalania o mocy 21 kw 4 600, , OPTIMAX K-WRA 25 Kocioł węglowy dolnego spalania o mocy 25 kw 4 900, , OPTIMAX K-WRA 30 Kocioł węglowy dolnego spalania o mocy 30 kw 5 200, , Ecoster 200 Programowalny termostat z czujnikiem temperatury 300,00 369, VTC 312 Termostatyczny zawor ochrony powrotu 60 o C, DN20, 1 GZ 200,00 246, TS131-3/4A Termiczny zawor zabezp. do wężownicy bezpieczeństwa 250,00 307, Czujnik temp. spalin Czujnik temp. spalin L=300 do sterownika ecomax 200W 150,00 184,

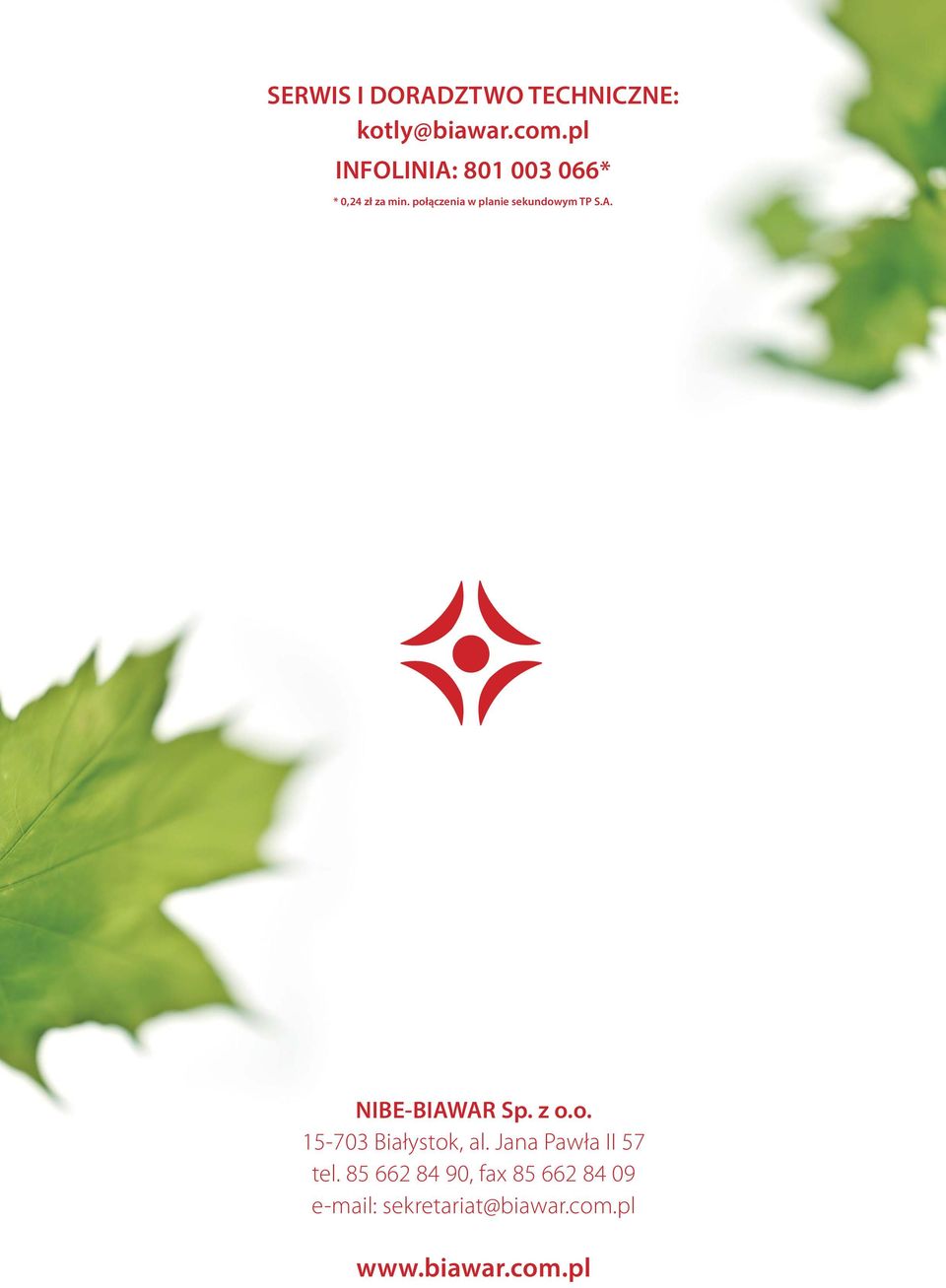

12 SERWIS I DORADZTWO TECHNICZNE: kotly@biawar.com.pl INFOLINIA: * * 0,24 zł za min. połączenia w planie sekundowym TP S.A. NIBE-BIAWAR Sp. z o.o Białystok, al. Jana Pawła II 57 tel , fax sekretariat@biawar.com.pl
