1 PROJEKTOWANIE + KONSTRUKCJA ESAL d.o.o. Anhovo S I D e s k l e SLOVENIA

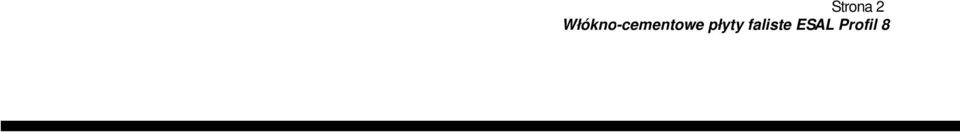

2 Strona 2

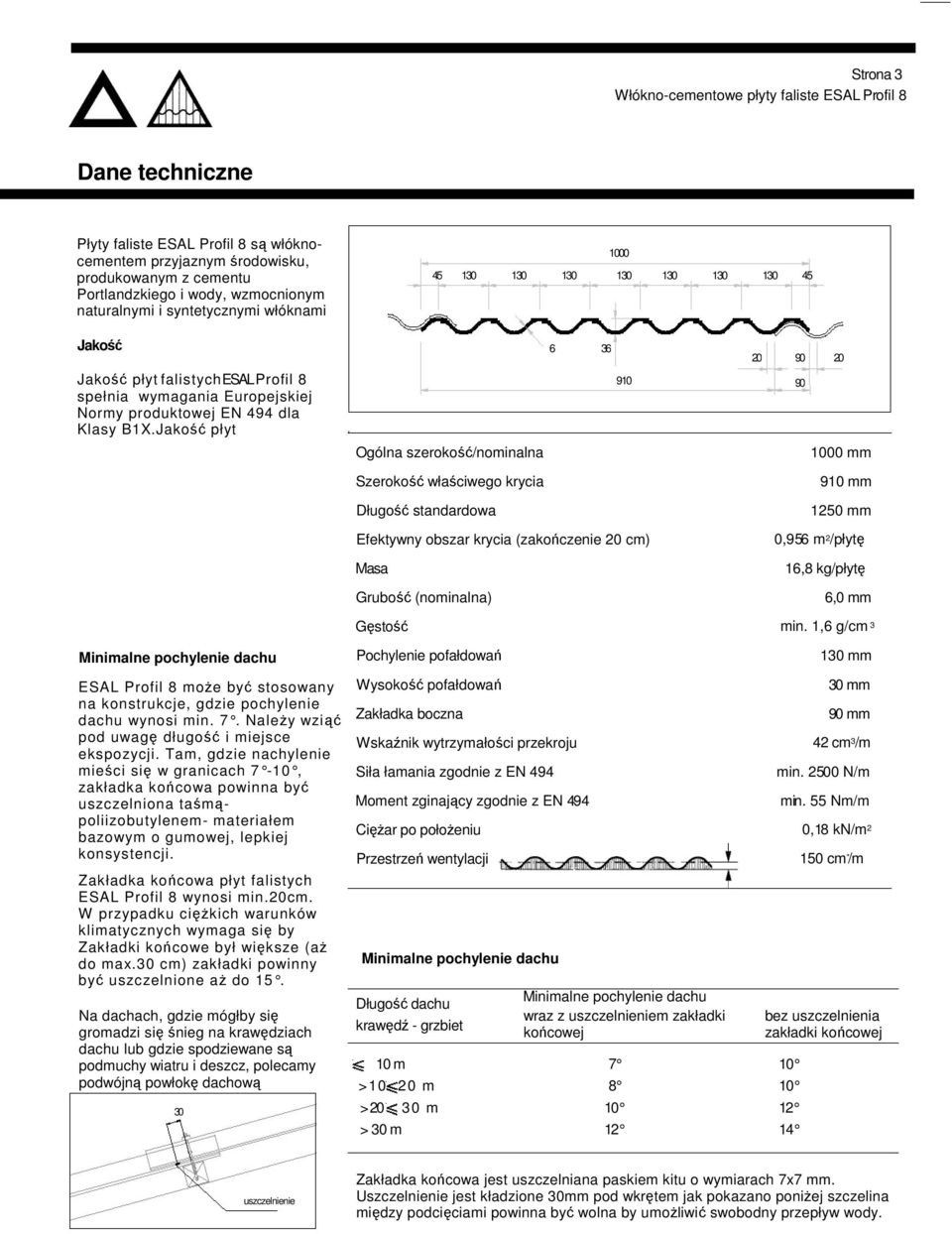

3 Strona 3 Dane techniczne Płyty faliste ESAL Profil 8 są włóknocementem przyjaznym środowisku, produkowanym z cementu Portlandzkiego i wody, wzmocnionym naturalnymi i syntetycznymi włóknami Jakość Jakość płyt f a l i s t y c h ESAL Profil 8 spełnia wymagania Europejskiej Normy produktowej EN 9 dla Klasy B1X.Jakość płyt Minimalne pochylenie dachu ESAL Profil 8 może być stosowany na konstrukcje, gdzie pochylenie dachu wynosi min. 7. Należy wziąć pod uwagę długość i miejsce ekspozycji. Tam, gdzie nachylenie mieści się w granicach 7-10, zakładka końcowa powinna być uszczelniona taśmąpoliizobutylenem- materiałem bazowym o gumowej, lepkiej konsystencji. płyt falistych ESAL Profil 8 wynosi min.20cm. W przypadku ciężkich warunków klimatycznych wymaga się by Zakładki końcowe był większe (aż do max.30 cm) zakładki powinny być uszczelnione aż do 15. Na dachach, gdzie mógłby się gromadzi się śnieg na krawędziach dachu lub gdzie spodziewane są podmuchy wiatru i deszcz, polecamy podwójną powłokę dachową 30 Ogólna szerokość/nominalna Szerokość właściwego krycia Długość standardowa Efektywny obszar krycia (zakończenie 20 cm) Masa Grubość (nominalna) Gęstość Pochylenie pofałdowań Wysokość pofałdowań Zakładka boczna Wskaźnik wytrzymałości przekroju Siła łamania zgodnie z EN Moment zginający zgodnie z EN 9 Ciężar po położeniu Przestrzeń wentylacji Minimalne pochylenie dachu Długość dachu krawędź - grzbiet 10 m >10 20 m >20 30 m > 30 m 910 Minimalne pochylenie dachu wraz z uszczelnieniem zakładki końcowej mm 910 mm 1250 mm 0,956 m 2 /płytę 16,8 kg/płytę 6,0 mm min. 1,6 g/cm mm 30 mm 90 mm 2 cm 3 /m min N/m min. 55 Nm/m 0,18 kn/m cm * /m bez uszczelnienia zakładki końcowej uszczelnienie jest uszczelniana paskiem kitu o wymiarach 7x7 mm. Uszczelnienie jest kładzione 30mm pod wkrętem jak pokazano poniżej szczelina między podcięciami powinna być wolna by umożliwić swobodny przepływ wody.

Jakość płyt Minimalne pochylenie dachu ESAL Profil 8 może być stosowany na konstrukcje, gdzie pochylenie dachu wynosi min. 7. Należy wziąć pod uwagę długość i miejsce ekspozycji.

4 Strona Kładzenie płyt Płyty dachowe powinno się kłaść zaczynając od jednego końca budynku, od krawędzi ku górze, z zastosowaniem jednakowej szerokość płyty w kolumnach od krawędzi do grzbietu. Plan podcięć zależy od kierunku kładzenia grzbiet Kierunek kładzenia krawędź Plan podcięć i sekwencja instalacji dla kierunku kładzenia Profil 8 Podcięcia Żeby unikać grubości czterech płyt w miejscu łączenia zakładek bocznych i końcowych, konieczne są podczas każdego łączenia podcięcia w narożnikach, by leżały w tej samej płaszczyźnie 2 Przycięcia lub przycięcia skośne są zdefiniowana przez szerokość zakładki bocznej (90 mm) i przez długość zakładki końcowej(min.200 mm) jak pokazano. Idealna szczelina między podcięciami powinna wynosić 5-10 mm. Podcięcia nie powinny być wykonywane na miejscu. 3 Zakładka boczna Szczelina 5-10 mm 1 Kierunek kładzenia ES*NG 01/05

łączenia zakładek bocznych i końcowych, konieczne są podczas każdego łączenia podcięcia w narożnikach, by leżały w tej samej płaszczyźnie 2 Przycięcia lub przycięcia skośne są zdefiniowana przez

5 Strona 5 Ustalanie planu Odległości między płatwami kalkulowane dla zakładki końcowej 20 cm Płyty faliste ESAL Profil 8 mogą być śrubowane. z obciążeniem przenoszonym przez płatew. Przed rozpoczęciem kładzenia płyt konstrukcja powinna być sprawdzona, tak by płatwy były w płaszczyźnie, poprawnie rozmieszczone oraz bezpiecznie zamocowane. Pozycja płyt powinna być odpowiednio oznaczona na powierzchni dachu przy użyciu sznurka. mm 1250 odstępy mm 1050 Środki wsporników(to jest) odległości płatew dla okładziny dachowej ESAL Profil 8 powinny wynosić maksymalnie 1050 mm dla nałożonego obciążenia aż do 2,0 kn/m 2. Odległości między szynami zależą od długości krokwi, długości płyt i zakładek końcowych, rozwiązania grzbietu oraz odstawania przy krawędzi. Tam, gdzie długość krokwi nie pokrywa się dokładnie z ilością poziomych płyt w szeregu, przycięcie górnego szeregu płyt będzie niezbędne. W większości sytuacji zalecany jest rozmiar listwy 6 x 6 cm dla rozstawu krokwi aż do 1,0 m. W zamówieniu by zrobić dolny szereg płyt wpuszczony z innymi płytami na dachu, spoina pachwinowa ok. 5 mm powinna być wykonana na krawędzi listwy. Użycie falistego zamknięcia krawędzi z tworzywa sztucznego da ten sam efekt. L L L Wystawienie max. 300 mm

Pozycja płyt powinna być odpowiednio oznaczona na powierzchni dachu przy użyciu sznurka.

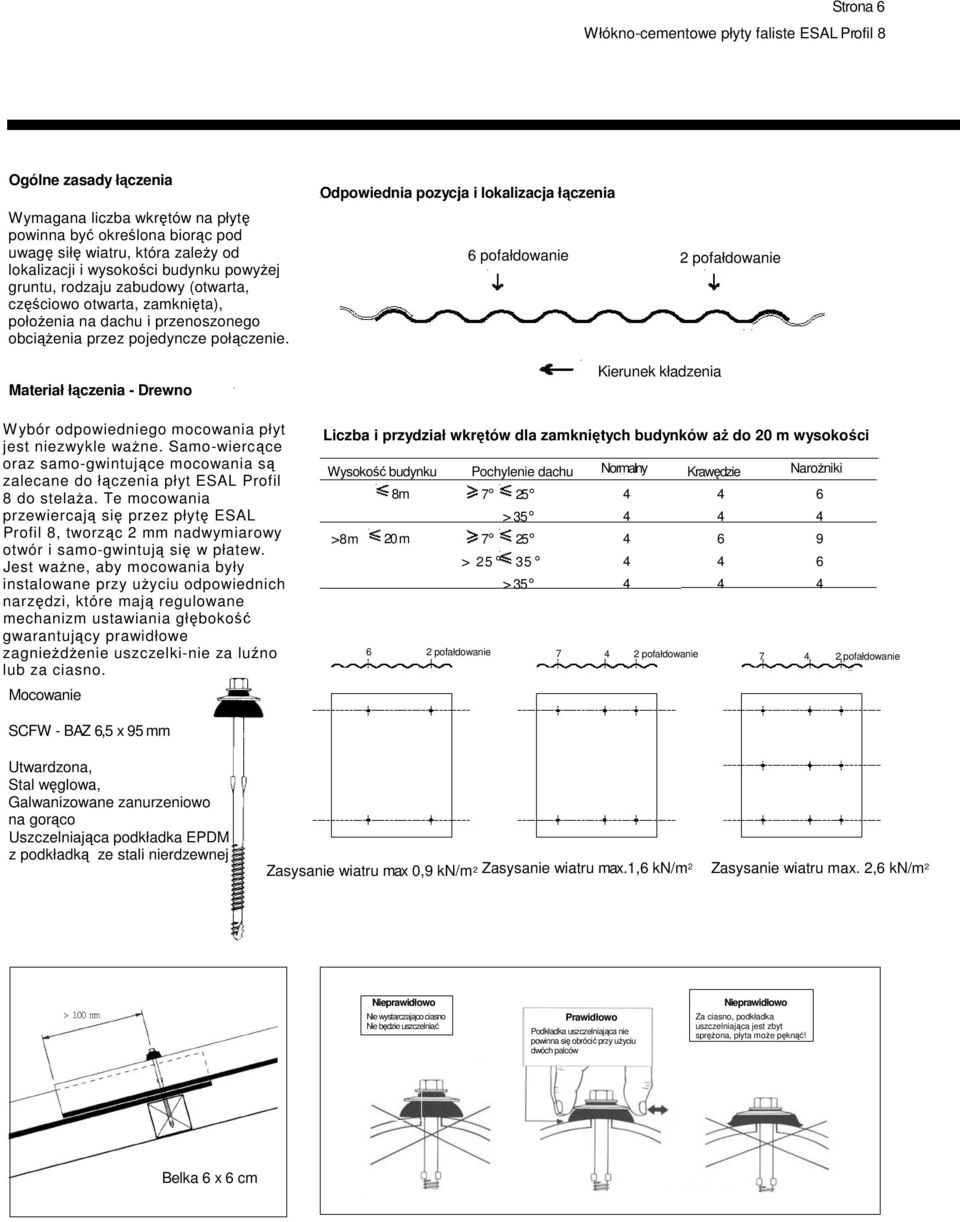

6 Strona 6 Ogólne zasady łączenia Wymagana liczba wkrętów na płytę powinna być określona biorąc pod uwagę siłę wiatru, która zależy od lokalizacji i wysokości budynku powyżej gruntu, rodzaju zabudowy (otwarta, częściowo otwarta, zamknięta), położenia na dachu i przenoszonego obciążenia przez pojedyncze połączenie. Materiał łączenia - Drewno Wybór odpowiedniego mocowania płyt jest niezwykle ważne. Samo-wiercące oraz samo-gwintujące mocowania są zalecane do łączenia płyt ESAL Profil 8 do stelaża. Te mocowania przewiercają się przez płytę ESAL Profil 8, tworząc 2 mm nadwymiarowy otwór i samo-gwintują się w płatew. Jest ważne, aby mocowania były instalowane przy użyciu odpowiednich narzędzi, które mają regulowane mechanizm ustawiania głębokość gwarantujący prawidłowe zagnieżdżenie uszczelki-nie za luźno lub za ciasno. Mocowanie Odpowiednia pozycja i lokalizacja łączenia 6 pofałdowanie 2 pofałdowanie Kierunek kładzenia Liczba i przydział wkrętów dla zamkniętych budynków aż do 20 m wysokości Wysokość budynku Pochylenie dachu Normalny Krawędzie Narożniki 8m >8 m 20 m 7 > > > pofałdowanie 7 2 pofałdowanie 7 2 pofałdowanie SCFW - BAZ 6,5 x 95 mm Utwardzona, Stal węglowa, Galwanizowane zanurzeniowo na gorąco Uszczelniająca podkładka EPDM z podkładką ze stali nierdzewnej Zasysanie wiatru max 0,9 kn/m 2 Zasysanie wiatru max.1,6 kn/m 2 Zasysanie wiatru max. 2,6 kn/m2 > 100 mm Nieprawidłowo Nie wystarczająco ciasno Nie będzie uszczelniać Prawidłowo Podkładka uszczelniająca nie powinna się obrócić przy użyciu dwóch palców Nieprawidłowo Za ciasno, podkładka uszczelniająca jest zbyt sprężona, płyta może pęknąć! Belka 6 x 6 cm

Samo-wiercące oraz samo-gwintujące mocowania są zalecane do łączenia płyt ESAL Profil 8 do stelaża.

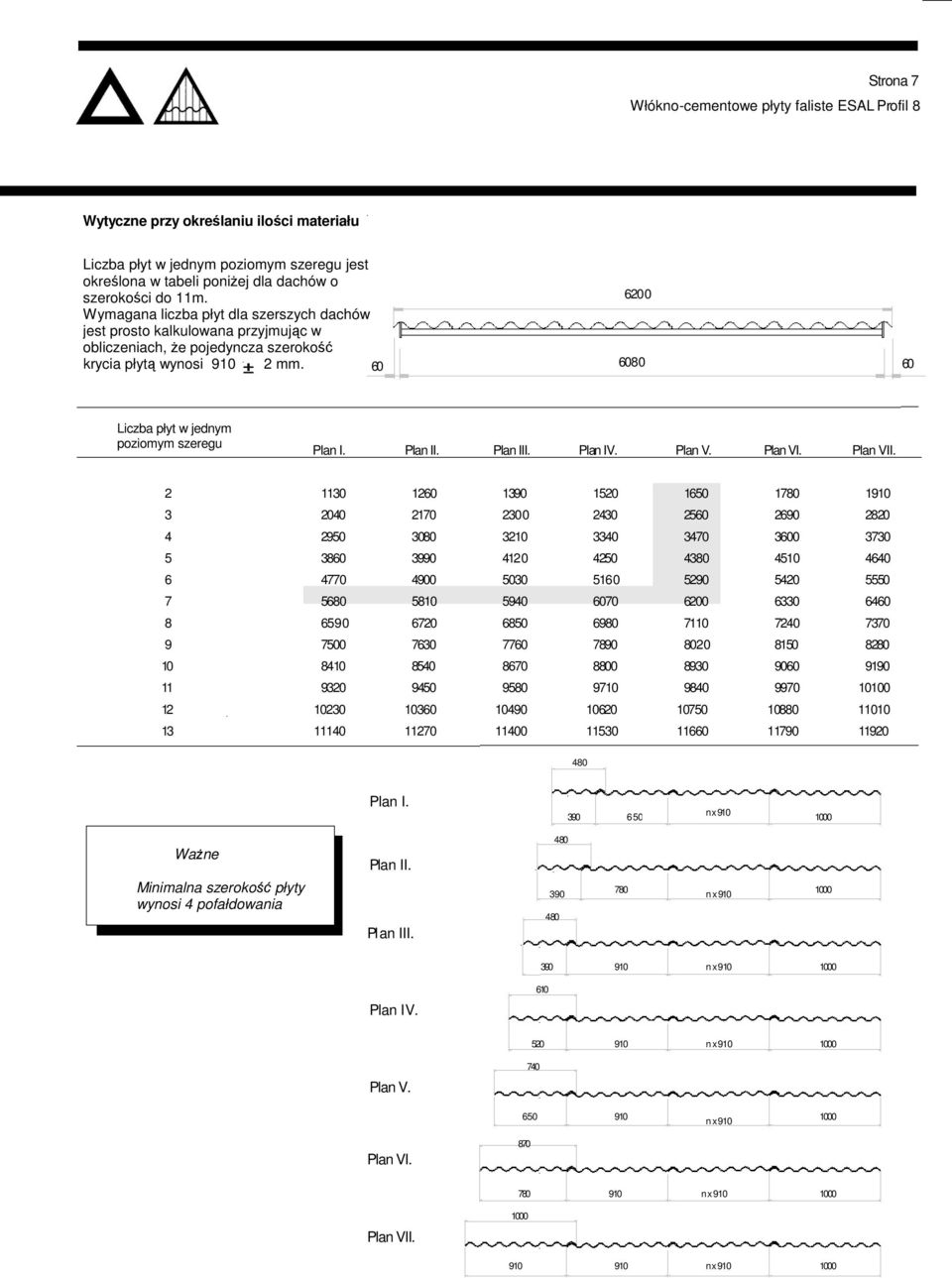

7 Strona 7 Wytyczne przy określaniu ilości materiału Liczba płyt w jednym poziomym szeregu jest określona w tabeli poniżej dla dachów o szerokości do 11m Wymagana liczba płyt dla szerszych dachów jest prosto kalkulowana przyjmując w obliczeniach, że pojedyncza szerokość krycia płytą wynosi mm Liczba płyt w jednym poziomym szeregu Plan I. Plan II. Plan III. Plan IV. Plan V. Plan VI. Plan VII Plan I n x 910 Ważne Minimalna szerokość płyty wynosi pofałdowania Plan II. Pl an III n x n x 910 Plan I V n x 910 Plan V n x 910 Plan VI n x 910 Plan VII n x 910

60 608 0 60 Liczba płyt w jednym poziomym szeregu Plan I. Plan II. Plan III. Plan IV. Plan V. Plan VI. Plan VII.

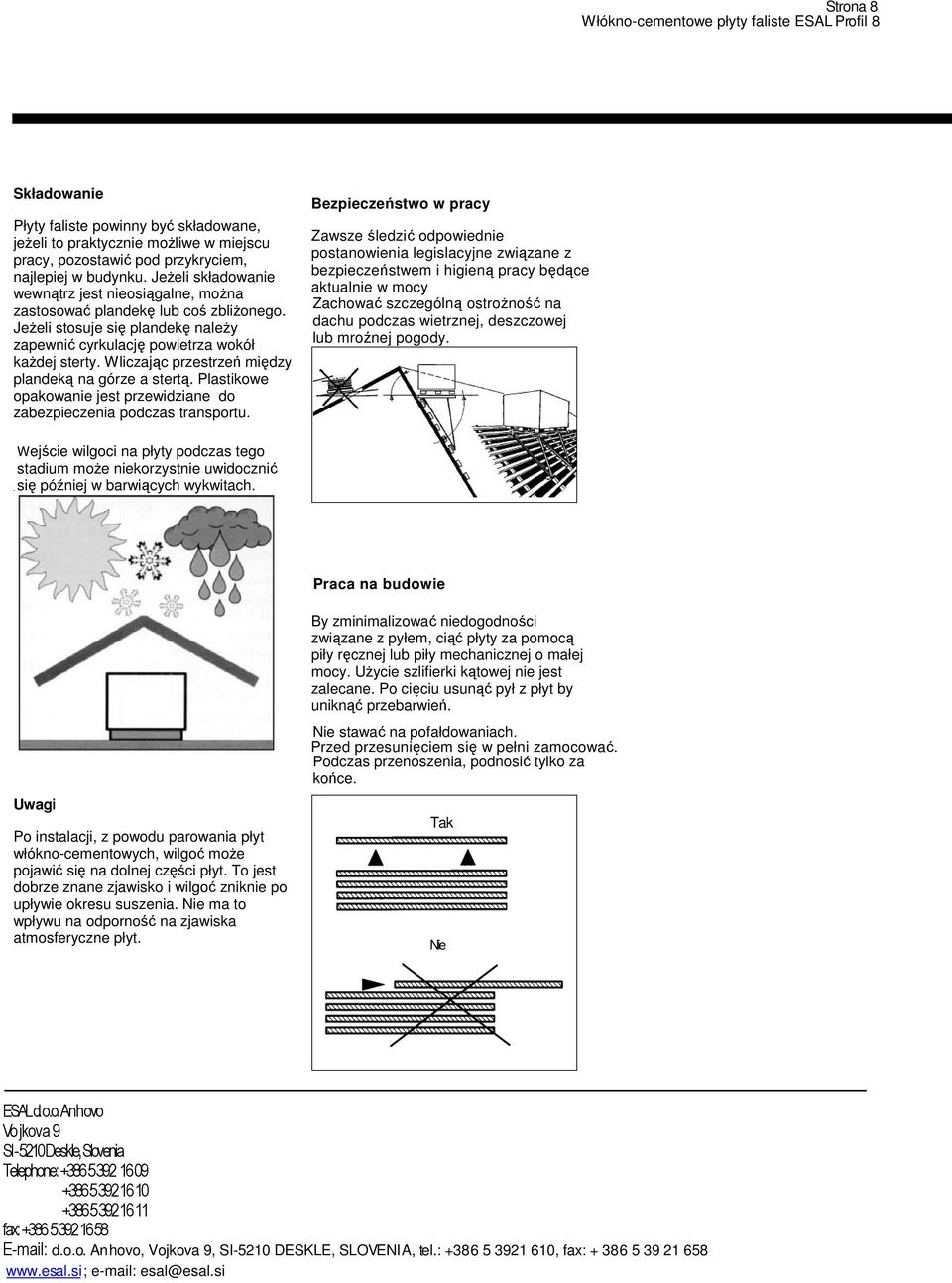

8 Strona 8 Składowanie Płyty faliste powinny być składowane, jeżeli to praktycznie możliwe w miejscu pracy, pozostawić pod przykryciem, najlepiej w budynku. Jeżeli składowanie wewnątrz jest nieosiągalne, można zastosować plandekę lub coś zbliżonego. Jeżeli stosuje się plandekę należy zapewnić cyrkulację powietrza wokół każdej sterty. Wliczając przestrzeń między plandeką na górze a stertą. Plastikowe opakowanie jest przewidziane do zabezpieczenia podczas transportu. Bezpieczeństwo w pracy Zawsze śledzić odpowiednie postanowienia legislacyjne związane z bezpieczeństwem i higieną pracy będące aktualnie w mocy Zachować szczególną ostrożność na dachu podczas wietrznej, deszczowej lub mroźnej pogody. Wejście wilgoci na płyty podczas tego stadium może niekorzystnie uwidocznić się później w barwiących wykwitach. Praca na budowie By zminimalizować niedogodności związane z pyłem, ciąć płyty za pomocą piły ręcznej lub piły mechanicznej o małej mocy. Użycie szlifierki kątowej nie jest zalecane. Po cięciu usunąć pył z płyt by uniknąć przebarwień. Uwagi Po instalacji, z powodu parowania płyt włókno-cementowych, wilgoć może pojawić się na dolnej części płyt. To jest dobrze znane zjawisko i wilgoć zniknie po upływie okresu suszenia. Nie ma to wpływu na odporność na zjawiska atmosferyczne płyt. Nie stawać na pofałdowaniach. Przed przesunięciem się w pełni zamocować. Podczas przenoszenia, podnosić tylko za końce. Tak Nie ESAL d. o.o. An h ovo Vo j k o v a 9 SI Deskle, Slovenia Telephone: fax: d.o.o. An hovo, Vojkova 9, SI-5210 DESKLE, SLOVENI A, tel.: , fax: ; esal@esal.si

Wliczając przestrzeń między plandeką na górze a stertą. Plastikowe opakowanie jest przewidziane do zabezpieczenia podczas transportu.
