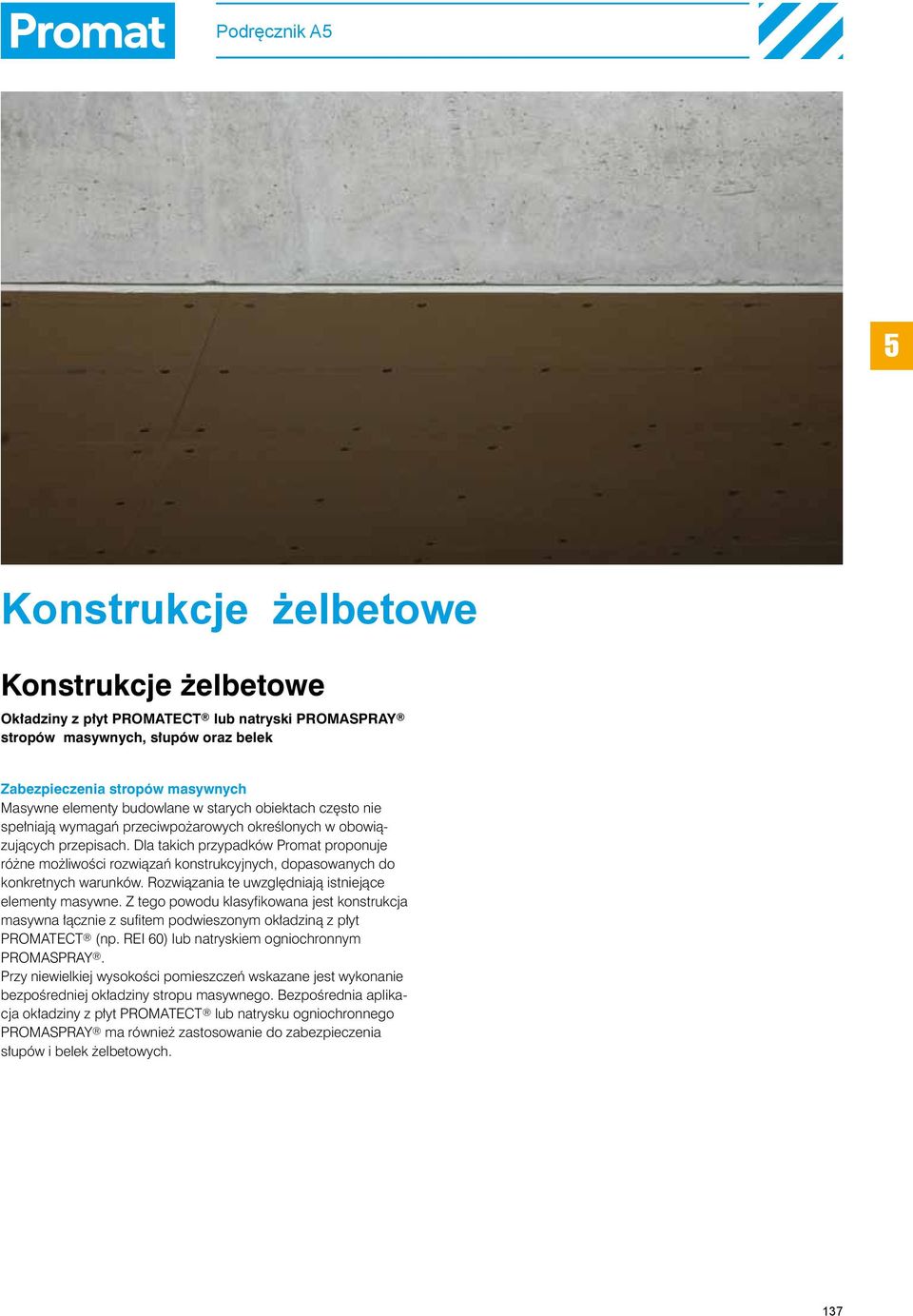

1 Podręcznik A Konstrukcje żelbetowe Konstrukcje żelbetowe Okładziny z płyt PROMATECT lub natryski PROMASPRAY stropów masywnych, słupów oraz belek Zabezpieczenia stropów masywnych Masywne elementy budowlane w starych obiektach często nie spełniają wymagań przeciwpożarowych określonych w obowiązujących przepisach. Dla takich przypadków Promat proponuje różne możliwości rozwiązań konstrukcyjnych, dopasowanych do konkretnych warunków. Rozwiązania te uwzględniają istniejące elementy masywne. Z tego powodu klasyfikowana jest konstrukcja masywna łącznie z sufitem podwieszonym okładziną z płyt PROMATECT (np. REI 60) lub natryskiem ogniochronnym PROMASPRAY. Przy niewielkiej wysokości pomieszczeń wskazane jest wykonanie bezpośredniej okładziny stropu masywnego. Bezpośrednia aplikacja okładziny z płyt PROMA TECT lub natrysku ogniochronnego PROMASPRAY ma również zastosowanie do zabezpieczenia słupów i belek żelbetowych. 137

2 Okładzina stropu masywnego wariant płyty PROMATECT -H 2 stalowe kołki rozporowe 3 stalowe zszywki, wkręty lub gwoździe, rozstaw mm Aprobata Techniczna: AT-1-818/2010 Deklaracja Zgodności: DZ-3 W przypadku gdy strop żelbetowy nie spełnia wymaganych kryteriów odporności ogniowej można osiągnąć klasę odporności REI 240 dzięki zastosowaniu dodatkowej okładziny z płyt PROMATECT -H. Klasy odporności ogniowej odnoszą się do konstrukcji rozpatrywanych w całości (strop żelbetowy + płyta PROMATECT -H), a nie do okładziny PROMATECT -H osobno. Tabela nr 1 Grubość okładziny z płyt PROMATECT -H zależy od istniejącej grubości otuliny betonowej (odległość środka ciężkości zbrojenia do krawędzi eksponowanej powierzchni betonu). Wymagana odporność Grubość istniejącej Grubość okładziny z płyty PROMATECT - H REI mm REI mm REI mm REI 120 min. 4 6 mm mm 0-8 mm mm mm REI mm mm mm mm mm mm mm mm REI mm mm mm mm Rysunek przedstawia schemat mocowania do żelbetu. Okładzina należy mocować poprzez stalowe kołki rozporowe (2) w ilości 8 szt. na płytę. Detal B Przekrój zabezpieczenia przy użyciu jednej warstwy płyty PROMA- TECT -H został pokazany na detalu B. Detal C W przypadku dwóch warstw okładziny, pierwsza warstwa jest mocowana stalowymi kołkami rozporowymi, zaś druga za pomocą zszywek, gwoździ lub wkrętów w rozstawie mm. 138

3 Okładzina stropu żelbetowego wariant płyty PROMATECT -H 2 stalowe kołki rozporowe 3 stalowe zszywki, wkręty lub gwoździe, rozstaw mm 4 pasma płyty PROMATECT -H, szer. 100 mm, gr. 6 mm Aprobata Techniczna: AT-1-818/2010 Deklaracja Zgodności: DZ-3 W przypadku gdy strop żelbetowy nie spełnia wymaganych kryteriów odporności ogniowej można osiągnąć klasę odporności REI 240 dzięki zastosowaniu dodatkowej okładziny z płyt PROMATECT -H. Klasy odporności ogniowej odnoszą się do konstrukcji rozpatrywanych w całości (strop żelbetowy + płyta PROMATECT -H), a nie do okładziny PROMATECT -H osobno. Tabela nr 1 Grubość okładziny z płyt PROMATECT -H zależy od istniejącej grubości otuliny betonowej (odległość środka ciężkości zbrojenia do krawędzi eksponowanej powierzchni betonu). Wymagana odporność Grubość istniejącej Grubość okładziny z płyty PROMATECT -H REI mm REI mm REI mm REI 120 min. 4 6 mm mm 0-8 mm mm mm REI mm mm mm mm mm mm mm mm REI mm mm mm mm Alternatywnym rozwiązaniem mocowania płyt PROMATECT -H do powierzchni żelbetowych stropów jest użycie pasm z płyt PROMA- TECT -H o szerokości 100 mm i gr. 6 mm. Pasma w rozstawie 62, cm są mocowane do żelbetu za pomocą kołków stalowych w rozstawie nie większym niż 0 cm. Detal B Płyty PROMATECT -H są mocowane do pasm (4) za pomocą stalowych zszywek, gwoździ lub wkrętów w rozstawie mm. 139

4 Okładzina belek i słupów słup lub belka żelbetowa 2 płyty PROMATECT -H 3 stalowe kołki rozporowe 4 stalowe zszywki, wkręty lub gwoździe, rozstaw mm Aprobata Techniczna: AT-1-818/2010 Deklaracja Zgodności: DZ-3 W celu zabezpieczenia słupów i belek żelbetowych do odpowiedniej odporności ogniowej firma Promat Techniczna Ochrona Przeciwpożarowa Sp. z o.o. opracowała rozwiązanie opierające się na okładzinie bezpośredniej z płyty PROMATECT -H. Klasy odporności ogniowej odnoszą się do konstrukcji rozpatrywanych w całości (belka/słup + płyta PROMATECT -H), a nie do okładziny PROMATECT -H osobno. Tabela nr 1 Grubość okładziny zależy od istniejącej grubości otuliny betonowej (odległość środka ciężkości zbrojenia do krawędzi eksponowanej powierzchni betonu). Grubość okładziny z płyty PROMATECT -H R mm R mm R mm mm R mm mm mm mm mm R mm mm mm R mm mm mm Przekrój zabezpieczenia przy użyciu jednej warstwy płyty PROMATECT -H został pokazany na detalu A. Detal B W przypadku dwóch warstw okładziny. Pierwsza warstwa jest mocowana stalowymi kołkami rozporowymi, zaś druga za pomocą zszywek, gwoździ lub wkrętów w rozstawie mm. 140

5 Zabezpieczenie elementów żelbetowych wzmocnionych zbrojeniem doklejanym R 30 R płyta PROMATECT -H 2 masa szpachlowa Promat 3 zbrojenie wzmacniające 4 klej epoksydowy kotwa stalowa, rozstaw 00 mm 6 wkręty, zszywki stalowe 7 wylewka gr. min. cm Stropy lub belki żelbetowe mogą być wzmocnione zbrojeniem zewnętrznym, doklejanym do elementu masywnego. Najczęściej jest to zbrojenie wykonane z taśm węglowych, przyklejonych do podłoża klejem epoksydowym. Grubość (liczba warstw) izolacji wykonanej z płyt PROMATECT -H jest uzależniona od wymaganej odporności ogniowej, rodzaju zastosowanego kleju epoksydowego oraz umiejscowienia taśm węglowych. W celu uzyskania dokładniejszych informacji prosimy o kontakt z Działem Technicznym. Zewnętrzne zbrojenie doklejane jest zabezpieczane ogniochronnie płytami PROMATECT -H, mocowanymi do stropu od spodu za pomocą kotew stalowych () oraz łączonych między sobą przy pomocy zszywek lub wkrętów stalowych (6). Dla odporności ogniowej R120 wartość na zakład powinna wynosić co najmniej 10 mm dla niższych odporności odpowiednio 100 mm. Detal B Detal B przedstawia zabezpieczenie zbrojenia doklejanego od góry. Wykończenie stropów od góry stanowi warstwa szlichty betonowej o gr. 0 mm. Dla odporności ogniowej R120 wartość na zakład powinna wynosić co najmniej 10 mm dla niższych odporności odpowiednio 100 mm. Detal C W przypadku zbrojenia doklejanego do belki zabezpieczenie zostało ilustrowane na detalu C. Szerokość podkładek izolacji spodniej powierzchni belki powinna wynosić min. 100 mm. Szerokość pasm okładziny bocznej powierzchni belek winna być min. 10 mm. 141

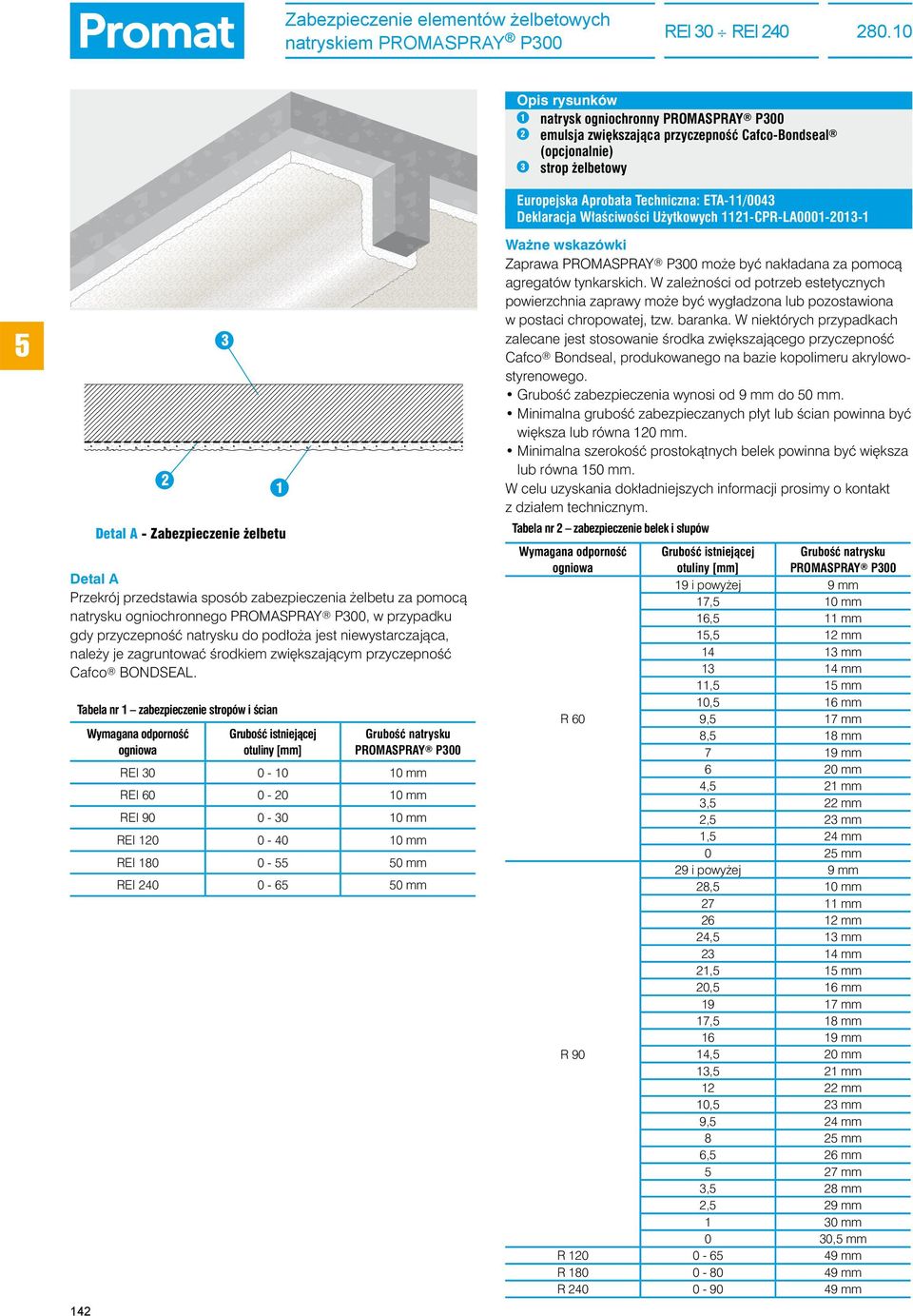

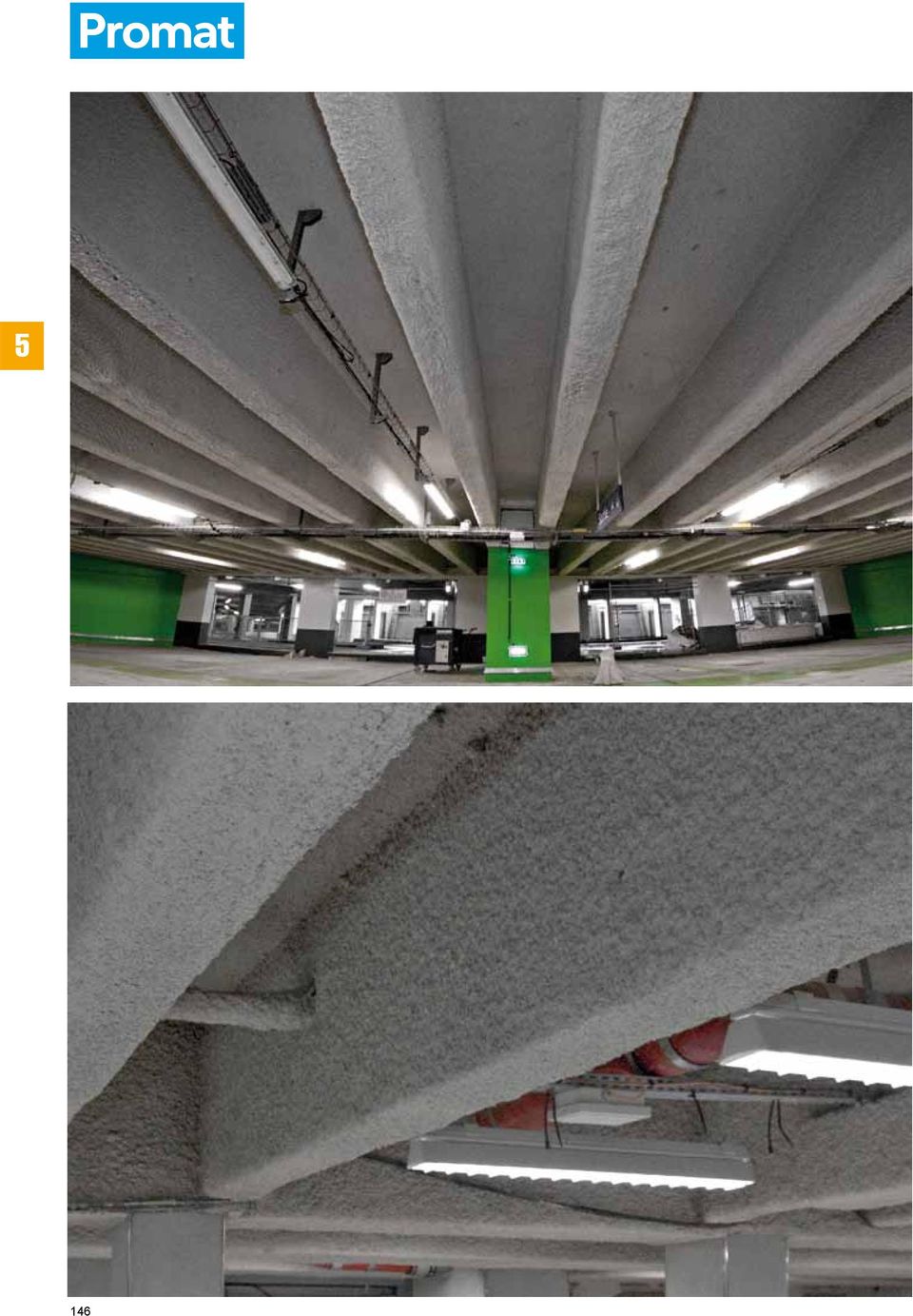

6 Zabezpieczenie elementów żelbetowych natryskiem PROMASPRAY P natrysk ogniochronny PROMASPRAY P300 2 emulsja zwiększająca przyczepność Cafco-Bondseal (opcjonalnie) 3 strop żelbetowy Zabezpieczenie żelbetu emulsja strop 3 Przekrój przedstawia sposób zabezpieczenia żelbetu za pomocą natrysku ogniochronnego PROMASPRAY P300, w przypadku gdy przyczepność natrysku do podłoża jest niewystarczająca, należy je zagruntować środkiem zwiększającym przyczepność Cafco BONDSEAL. Tabela nr 1 zabezpieczenie stropów i ścian PROMASPRAY P300 REI mm REI mm REI mm REI mm REI mm REI mm Europejska Aprobata Techniczna: ETA-11/0043 Deklaracja Właściwości Użytkowych 1121-CPR-LA Zaprawa PROMASPRAY P300 może być nakładana za pomocą agregatów tynkarskich. W zależności od potrzeb estetycznych powierzchnia zaprawy może być wygładzona lub pozostawiona w postaci chropowatej, tzw. baranka. W niektórych przypadkach zalecane jest stosowanie środka zwiększającego przyczepność Cafco Bondseal, produkowanego na bazie kopolimeru akrylowostyrenowego. Grubość zabezpieczenia wynosi od 9 mm do 0 mm. Minimalna grubość zabezpieczanych płyt lub ścian powinna być większa lub równa 120 mm. Minimalna szerokość prostokątnych belek powinna być większa lub równa 10 mm. W celu uzyskania dokładniejszych informacji prosimy o kontakt z działem technicznym. Tabela nr 2 zabezpieczenie belek i słupów PROMASPRAY P i powyżej 9 mm 17, 10 mm 16, 11 mm 1, 12 mm mm mm 11, 1 mm 10, 16 mm R 60 9, 17 mm 8, 18 mm 7 19 mm 6 20 mm 4, 21 mm 3, 22 mm 2, 23 mm 1, 24 mm 0 2 mm 29 i powyżej 9 mm 28, 10 mm mm mm 24, 13 mm mm 21, 1 mm 20, 16 mm mm 17, 18 mm mm R 90 14, 20 mm 13, 21 mm mm 10, 23 mm 9, 24 mm 8 2 mm 6, 26 mm 27 mm 3, 28 mm 2, 29 mm 1 30 mm 0 30, mm R mm R mm R mm

7 Zabezpieczenie elementów żelbetowych natryskiem PROMASPRAY C natrysk ogniochronny PROMASPRAY C40 2 emulsja zwiększająca przyczepność Cafco SBR Bonding Latex (opcjonalnie) 3 strop żelbetowy 2 - Zabezpieczenie żelbetu emulsja strop 3 Przekrój przedstawia sposób zabezpieczenia żelbetu za pomocą natrysku ogniochronnego PROMASPRAY C40, w przypadku gdy przyczepność natrysku do podłoża jest niewystarczająca, należy je zagruntować środkiem zwiększającym przyczepność Cafco SBR Bonding Latex. Tabela nr 1 zabezpieczenie stropów i ścian PROMASPRAY C40 REI mm REI mm REI mm REI mm 10 i powyżej 14 mm 9 1 mm 8 16 mm 7 17 mm 6 18 mm REI mm 4 20 mm 3 21 mm 2 22 mm 1 23 mm 0 24 mm mm 20 1 mm mm mm mm mm 1 20 mm mm mm mm REI mm 10 2 mm 9 26 mm 8 27 mm 7 28 mm 6 29 mm 30 mm 4 31 mm 3 32 mm 2 33 mm 1 34 mm 0 3 mm Europejska Aprobata Techniczna: ETA 13/0379 Deklaracja Właściwości Użytkowych: 1121-CPR GB Zaprawa PROMASPRAY C40 może być nakładana za pomocą agregatów tynkarskich. W zależności od potrzeb estetycznych powierzchnia zaprawy może być wygładzona lub pozostawiona w postaci chropowatej, tzw. baranka. W niektórych przypadkach zalecane jest stosowanie środka zwiększającego przyczepność SBR Bonding Latex. Grubość zabezpieczenia wynosi od 14 mm do 4 mm. Minimalna grubość zabezpieczanych płyt lub ścian powinna być większa lub równa 120 mm. Minimalna szerokość prostokątnych belek powinna być większa lub równa 10 mm. Dokładniejszych informacji udziela dział techniczny. Tabela nr 2 zabezpieczenie belek i słupów otuliny [mm] PROMASPRAY C40 7 i powyżej 19 mm 6 20 mm 21 mm 4 22 mm R 60 3, 23 mm 2, 24 mm 2 2 mm 1 26 mm 0 27 mm 4 i powyżej 19 mm 3 20 mm R 90 2, 21 mm 1, 22 mm 1 23 mm 0 24 mm 13 i powyżej 19 mm mm mm mm 9 23 mm 8 24 mm 7 2 mm R 120, 26 mm 4, 27 mm 3, 28 mm 2, 29 mm 1, 30 mm 0, 31 mm 0 31, mm 30 i powyżej 19 mm 28, 20 mm 26, 21 mm 2 22 mm mm 21, 24 mm 19, 2 mm mm mm R , 28 mm 12, 29 mm 10, 30 mm 9 31 mm 7, 32 mm, 33 mm 4 34 mm 2 3 mm 0, 36 mm 0 36, mm R i powyżej 4 mm 143

8 Zabezpieczenie elementów żelbetowych natryskiem PROMASPRAY F natrysk ogniochronny PROMASPRAY F20 2 emulsja zwiększająca przyczepność PROJISO FIXO-B 3 strop żelbetowy 2 - Zabezpieczenie żelbetu emulsja strop 3 Europejska Aprobata Techniczna: ETA-10/0148 Deklaracja Właściwości Użytkowych: 1166-CPR Zaprawa PROMASPRAY F20 może być nakładana za pomocą nakładany jest mechanicznie za pomocą maszyn natryskowych przeznaczonych do suchych natrysków. Podczas nakładania należy regularnie kontrolować grubość materiału ochronnego za pomocą odpowiedniego urządzenia np. skalibrowanej szpilki. Po osiągnięciu wymaganej grubości należy ręcznie wyrównać PROMASPRAY F20 packą, kielnią i/lub rolką w celu uzyskania gładkiej powierzchni i wyrównania odstających włókien. Grubość zabezpieczenia wynosi od 14 mm do 48 mm. Minimalna grubość zabezpieczanych płyt lub ścian powinna być większa lub równa 120 mm. Minimalna szerokość prostokątnych belek powinna być większa lub równa 10 mm. W celu uzyskania dokładniejszych informacji prosimy o kontakt z działem technicznym. Przekrój przedstawia sposób zabezpieczenia żelbetu za pomocą natrysku termoizolacyjnego i ogniochronnego PROMA- SPRAY F20, przed aplikacją podłoże należy zawsze zagruntować środkiem zwiększającym przyczepność PROJISO FIXO-B. Tabela nr 1 zabezpieczenie stropów i ścian Tabela nr 2 zabezpieczenie belek i słupów PROMASPRAY F20 PROMASPRAY F20 REI mm REI mm REI mm REI mm REI mm REI mm R mm R 60 2 i powyżej 17 mm mm R mm R mm 20 i powyżej 17 mm 18, 18 mm mm mm 14, 21 mm mm 11, 23 mm R mm 8, 2 mm 7, 26 mm 6 27 mm 4, 28 mm 3 29 mm 1, 30 mm 0 31 mm R mm 144

9 Zabezpieczenie elementów żelbetowych natryskiem PROMASPRAY T natrysk ogniochronny PROMASPRAY T 2 emulsja zwiększająca przyczepność PROJISO FIXO-B 3 strop żelbetowy 2 - Zabezpieczenie żelbetu emulsja strop Tabela nr 2 zabezpieczenie belek i słupów 3 PROMASPRAY T R mm R mm R mm R mm 1 40 mm 13, 41 mm mm 10, 43 mm 9 44 mm R 180 7, 4 mm 6 46 mm 4, 47 mm 3 48 mm 1, 49 mm 0 0 mm 3 i powyżej 40 mm mm 31, 42 mm mm 28, 44 mm 27 4 mm 2 46 mm 23, 47 mm mm 20, 49 mm 18, 0 mm R mm 1, 2 mm 13, 3 mm 12 4 mm 10, mm 9 6 mm 7 7 mm, 8 mm 4 9 mm 2, 60 mm 1 61 mm 0 61, mm Europejska Aprobata Techniczna: ETA-10/0349 Deklaracja Właściwości Użytkowych: 1166-CPR Natrysk termoizolacyjny i ogniochronny PROMASPRAY T nakładana jest mechanicznie za pomocą maszyn natryskowych przeznaczonych do suchych natrysków. Podczas nakładania należy regularnie kontrolować grubość materiału ochronnego za pomocą odpowiedniego urządzenia np. skalibrowanej szpilki. Po osiągnięciu wymaganej grubości należy ręcznie wyrównać PROMASPRAY T packą, kielnią i/lub rolką w celu uzyskania gładkiej powierzchni i wyrównania odstających włókien. Przed aplikacją natrysku, niezbędne jest zastosowanie środka zwiększającego przyczepność PROJISO FIXO-B. Grubość zabezpieczenia wynosi od 40 mm do 160 mm. W celu określenia wymaganej grubości termoizolacyjnej lub akustycznej należy wykonać odpowiednie obliczenia lub skontaktować się z działem technicznym Promat. Minimalna grubość zabezpieczanych płyt lub ścian powinna być większa lub równa 140 mm. Minimalna szerokość prostokątnych belek powinna być większa lub równa 10 mm. W celu uzyskania dokładniejszych informacji prosimy o kontakt z działem technicznym. Przekrój przedstawia sposób zabezpieczenia żelbetu za pomocą natrysku termoizolacyjnego i ogniochronnego PROMASPRAY T, przed aplikacją podłoże należy zawsze zagruntować środkiem zwiększającym przyczepność PROJISO FIXO-B. Tabela nr 1 zabezpieczenie stropów i ścian PROMASPRAY T REI mm REI mm REI mm REI mm REI mm REI mm 14
