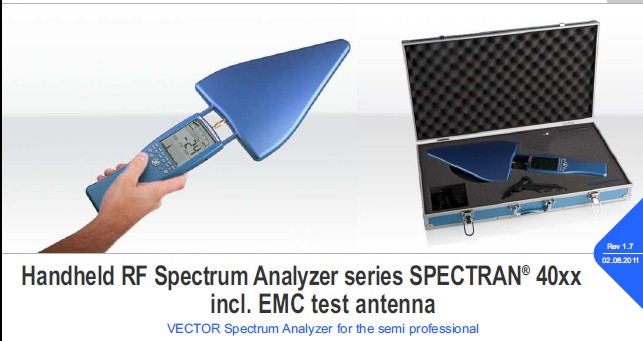

1 Karta katalogowa Ręczne analizatory spektralne w.cz. serii SPECTRAN 40xx w komplecie z anteną EMC Wektorowy analizator spektralny do zastosowań semiprofesjonalnych Bezkonkurencyjna cena Dużą ekscytację wywołały szczególnie (biorąc zwłaszcza pod uwagę ich cenę) ręczne analizatory spektralne o dużych możliwościach eksploatacyjnych serii SPECTRAN firmy Aaronia. (Markt&Technik 20/2005) Z naszych przyrządów korzystają: BMW, München, Niemcy BASF, Schwarzheide, Niemcy Siemens AG, Norymberga, Niemcy Vattenfall, Berlin, Niemcy Fedex, USA EnBW, Stuttgart, Niemcy 1

2 Specyfikacja SPECTRAN HF-4040 Rev. 3 Zakres częstotliwości: 100 MHz do 4 GHz* Typowy zakres poziomu: -90 dbm do 0 dbm* Minimalny okres próbkowania: 100 ms Znamionowa dokładność: +/- 3 db* Min. pasmo filtra rozdzielczego (RBW): 100 khz Maks. pasmo filtra rozdzielczego (RBW): 50 MHz Pomiar wektora mocy (I/Q) i wart. skutecznej poziomu (True RMS) Wydajny procesor sygnałowy (DSP) Interfejs USB 2.0 Bezpośrednie wyświetlanie widma w.cz. Jednoczesny odczyt częstotliwości i siły sygnału Ulepszony, wielofunkcyjny potrójny wyświetlacz Zaawansowana funkcja HOLD Załączany tryb impulsowy Obliczenia wartości granicznych ekspozycji zgodnie z normą DIN/VDE 0848 Demodulacja AM/FM Analizator szczelin czasowych i DECT Detektor mocy szczytowej w czasie rzeczywistym (opcja) Wbudowany rejestrator danych (pamięć 64KB) Aktualizacja oprogramowania przez Internet Załączony akumulator i ładowarka Załączona antena pomiarowa EMC HyperLOG 7040 W komplecie elegancka walizka aluminiowa Wymiary (Dł./Sz./Gr.): 260x86x23 mm Waga: 420 g Gwarancja: 10 lat SPECTRAN HF-4060 Rev. 3 Zakres częstotliwości: 100 MHz do 6 GHz* Typowy zakres poziomu: -90 dbm do 0 dbm* Minimalny okres próbkowania: 100 ms Znamionowa dokładność: +/- 3 db* Min. pasmo filtra rozdzielczego (RBW): 100 khz Maks. pasmo filtra rozdzielczego (RBW): 50 MHz Pomiar wektora mocy (I/Q) i wart. skutecznej poziomu (True RMS) Wydajny procesor sygnałowy (DSP) Interfejs USB 2.0 Bezpośrednie wyświetlanie widma w.cz. Jednoczesny odczyt częstotliwości i siły sygnału Ulepszony, wielofunkcyjny potrójny wyświetlacz Zaawansowana funkcja HOLD Załączany tryb impulsowy Obliczenia wartości granicznych ekspozycji zgodnie z normą DIN/VDE 0848 Demodulacja AM/FM Analizator szczelin czasowych i DECT Detektor mocy szczytowej w czasie rzeczywistym (opcja) Rozszerzenia pamięci do 1 MB (opcja) Wbudowany rejestrator danych (pamięć 64KB) Aktualizacja oprogramowania przez Internet Załączony akumulator i ładowarka Załączona antena pomiarowa EMC HyperLOG 7060 W komplecie elegancka walizka aluminiowa Wymiary (Dł./Sz./Gr.): 260x86x23 mm Waga: 420 g Gwarancja: 10 lat Przykłady zastosowań analizatorów serii Spectran HF-40xx Analiza i pomiary: WLAN UMTS WiFi Radary aktywne GSM900 GSM1800 Bluetooth Kuchnie mikrofalowe Telefony DECT TETRA Radionadajniki amatorskie w paśmie 70 cm Urządzenia UWB (FB1-FB4) 2

3 Opis Zgodność z normami i precyzja Pomiary częstotliwości radiowych w tym przedziale cenowym nigdy dotychczas nie były pomiarami profesjonalnymi. Wykrywanie źródeł promieniowania w otoczeniu czy pomiary częstotliwości i mocy ich sygnału łącznie z bezpośrednim odczytem dopuszczalnych wartości granicznych promieniowania były niemożliwe w tej kategorii cenowej. Profesjonalne przyrządy często kosztują kilka tysięcy euro i są wyjątkowo skomplikowane w obsłudze. Wysoce złożone obliczenia wymagane przy analizie widmowej sygnału wraz z obliczeniem dopuszczalnego poziomu ekspozycji na promieniowanie wykonywane są w tle, niezauważalnie dla użytkownika, przez wysokowydajny procesor sygnałowy DSP (ang. Digital Signal Processor). Ten ultraszybki procesor umożliwia wyświetlanie wyników analizy w czasie rzeczywistym we wszystkich modelach serii SPEC- TRAN. Szybki, poręczny, ekonomiczny cenowo, piękny design i PRECYZJA czegoż chcieć więcej? Profesjonalne oprogramowanie analityczne na komputer PC (bezpłatne) Profesjonalne oprogramowanie analityczne na komputer PC demonstruje ogromne możliwości przyrządów SPECTRAN. Oprogramowanie to może być wykorzystywane razem z analizatorem i oferuje wręcz niesamowitą liczbę funkcji. Wszystko BEZPŁATNIE. Wystarczy pobrać program z naszej strony internetowej i twój komputer zmienia się w prawdziwy analizator spektralny z ogromnym ekranem: Funkcja MULTI-device! Możliwość zdalnego sterowania kilkoma analizatorami SPECTRAN. Ich dane pomiarowe mogą być natychmiast wyświetlane na ekranie komputera. Wysoka rozdzielczość! Swobodnie skalowalne, kolorowe widmo sygnału z funkcją szybkiego zmniejszania obrazu. Identyfikatory kanałów! Do dokładnego określenia operatora. Swobodnie programowane z możliwością rozszerzania zawartości numer kanału itd.! Do 10 znaczników! z odczytem częstotliwości i poziomu. Intuicyjne sterowanie funkcją rozciągu (ZOOM) z bardzo łatwą regulacją częstotliwości. Wysokiej jakości wykres wodospadowy (waterfall) z kodowaniem czasowym. Swobodnie konfigurowalna skala kolorów i rozmiar. Opcjonalny odczyt danych BEZPOŚREDNIO NAD WIDMEM po wskazaniu punktu myszką i naciśnięciu klawisza CTRL! Wysokiej rozdzielczości analizator szczelinowy z obrazem 3D! SUPER-LOGGER: Wszystkie dane mogą być w sposób ciągły zapisywane na dysku. Format plików jest czytelny dla arkuszy kalkulacyjnych, co pozwala na tworzenie własnych raportów itd. Swobodnie pozycjonowane okna dla wygodnego wprowadzania częstotliwości, pasma filtrów rozdzielczych (RBW), okresu przemiatania itd. Różne predefiniowane profile dla systemów DECT, UMTS, GSM, WLan itp. z możliwością natychmiastowego ustawienia, zawierające optymalne parametry i szczegółowe dane kanałów! Swobodnie programowane i rozszerzane! Niezależne okno główne z JEDNOCZESNYM odczytem amplitudy w dbm, dbμv, V/m, W/m 2 i A/m, każdy tryb z automatycznym doborem zakresu. Swobodna transpozycja i skalowalność. Doskonałe wyświetlanie granicznych wartości ekspozycji w różnych profilach (ICNIPR, Salzburskie wartości ostrożności, ECOLOG itd.). Swobodnie programowalne z praktycznie nieograniczoną liczbą opcji wyświetlania. Funkcja aktualizacji oprogramowania firmowego analizatorów SPECTRAN. Swobodne programowanie przyporządkowania przycisków i etykiet przyrządów SPECTRAN. Manager plików i KOMPILATOR do tworzenia WŁASNYCH PROGRAMÓW dla przyrządów SPECTRAN i zarządzania nimi. Opcja zmiany nazwy (Rename) dowolnego przyrządu SPECTRAN (np. zawierającej lokalizację) dla lepszej identyfikacji konkretnego analizatora. Itd., itd., itd. ZDUMIEWAJĄCE: Profesjonalne oprogramowanie na komputer PC dla przyrządów SPECTRAN. Poznaj rzeczywiste możliwości analizatorów SPECTAN. 3

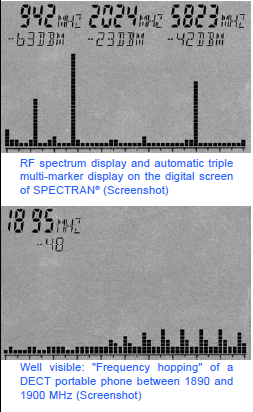

4 Analiza widmowa Widmo sygnału w.cz. i odczyt wartości trzech automatycznych markerów na wyświetlaczu cyfrowym analizatora SPECTRAN (zrzut ekranu). Analiza doskonała: Profesjonalne mierniki częstotliwości radiowych w.cz. wykorzystują metodę pomiaru zależnego od częstotliwości, czyli tzw. analizę widmową. W określonym zakresie częstotliwości poszczególne sygnały i ich amplituda są wydzielane i przedstawiane w postaci prążków, np. w formie wykresu słupkowego (jak na przykładowym widoku ekranu analizatora SPECTRAN obok). Wysokość pojedynczego prążka odpowiada mocy sygnału o danej częstotliwości. Dla trzech najsilniejszych sygnałów analizator SPECTRAN automatycznie wyświetla dokładną częstotliwość i poziom sygnału, dzięki funkcji markerów automatycznych. Oczywiście użytkownik może także ustawić według uznania pasmo filtra i zakres częstotliwości, które mają być analizowane. Na pokazanym widmie w.cz. analizowane jest (od lewej do prawej) pasmo częstotliwości od ok. 100MHz do 7GHz (pełny zakres). Podczas analizy funkcja Auto Marker określiła w pełni automatycznie trzy główne źródła sygnału: Sygnał nr1 = 942MHz (sieć GSM) o poziomie -63dBm Sygnał nr2 = 2024MHz (sieć UMTS) o poziomie -23dBm Sygnał nr3 = 5832MHz (WLan a) o poziomie -42dBm Dzięki BEZPOŚREDNIEMU odczytowi częstotliwości pojedynczych źródeł sygnału możliwe jest bezbłędne przypisanie wyników pomiaru do odpowiedniego źródła promieniowania. Dobrze widoczne skoki częstotliwości (ang. hopping) między 1890 i 1900 MHz w przenośnym telefonie DECT (zrzut ekranu). Pomiary długookresowe (funkcja rejestratora danych) Przyrządy pomiarowe SPECTRAN z rejestratorem danych (ang. Data Logger) pozwalają na długookresowy zapis wyników pomiarów przez swobodnie ustawiany okres czasu. Taka funkcja jest nieodzowna przy poważnej ocenie ekspozycji promieniowania elektromagnetycznego w przypadku urządzeń i sprzętu, których pobór mocy lub natężenie emitowanego promieniowania zmienia się w czasie. Przykładami mogą tu być koleje, elektrownie i przesyłowe linie energetyczne, ale także sprzęt gospodarstwa domowego i jego kable zasilające oraz różnorodne obiekty nadawcze w.cz., jak maszty transmisyjne telefonii komórkowej, telefony bezprzewodowe, stacje radarowe itd. W takich urządzeniach, w zależności od pory dnia, mogą pojawiać się znaczące wahania ekspozycji promieniowania (patrz rysunek obok). Bez rejestracji długookresowej interpretacja pomiaru całkowitej ekspozycji promieniowania w takim przypadku będzie obarczona bardzo dużym błędem. Używając przyrządu SPECTRAN z funkcją rejestratora, dzienne zmiany emisji mogą być zapisane i zanalizowane. W efekcie całkowita ekspozycja generowanego przez badane urządzenie promieniowania w.cz. może być precyzyjnie wyznaczona. Dzięki tej funkcjonalności naszych przyrządów można wykrywać sporadyczne problemy kompatybilności elektromagnetycznej, które w innym przypadku byłyby bardzo trudne do wychwycenia. Mimo tego, że analizatory SPECTRAN mogą pracować tylko (w zależności od modelu) 2 do 3 godzin po jednym naładowaniu baterii, to wbudowana inteligentna funkcja oszczędności energii (tryb Powerdown ) umożliwia wydłużenie czasu pomiarów i rejestracji danych. W ostateczności, gdy również to jest niewystarczające, można zastosować zasilacz sieciowy, co wydłuża czas rejestracji praktycznie do nieskończoności. Wykres dziennych zmian mocy ruchomego nadajnika w.cz. pokazuje jej znaczące wahania w czasie. Komplet dostawy Analizator spektralny SPECTRAN HF-40xx Kierunkowa antena EMC HyperLOG 70xx Akumulator zasilający 1300mAh z ładowarką Uchwyt pistoletowy z funkcją miniaturowego statywu Zestaw narzędzi SMA Adapter SMA 1 m kabel SMA Wytrzymała aluminiowa walizka (z profilowaną wyściółką!) Pełna instrukcja obsługi z dużą ilością informacji podstawowych i porad oraz tabelami dopuszczalnych ekspozycji na promieniowanie elektromagnetyczne. Załączona walizka transportowa 4

5 Analizatory spektralne SPECTRAN HF (RF) PRZYKŁADY ZASTOSOWAŃ: Pomiary aktywnych radarów, telefonia mobilna, UMTS, telefony DECT, stacje nadawcze, WLAN, WiFi, Bluetooth, urządzenia mikrofalowe itp. Początkujący Średniozaawansowany Profesjonalny Zewnętrzny SPECYFIKACJA przyrządu podstawowego (1) HF-2025E HF-4040 HF-4060 HF-6060V4 HF-6080V4 HF-60100V4 HF-XFR Częstotliwość minimalna pasma 700MHz 100MHz 100MHz 10MHz 10MHz 1MHz 1MHz Częstotliwość maksymalna pasma 2,5GHz 4GHz 6GHz 6GHz 8GHz 9,4GHz 9,4GHz Opcjonalna detekcja mocy szczytowej (częstotliwość maks.) (3) 2,5GHz 4GHz 6GHz 6GHz 8GHz 10GHz 10GHz DANL (Średni wyświetlany poziom szumu) (2) -80dBm -90dBm -90dBm -135dBm(1Hz) -145dBm(1Hz) -155dBm(1Hz) -155dBm(1Hz) DANL (Średni wyświetlany poziom szumu) z przedwzm. (opcja 020) (2) -150dBm(1Hz) -160dBm(1Hz) -170dBm(1Hz) -170dBm(1Hz) Maksymalna moc na wejściu w.cz. 0dBm 0dBm 0dBm +10dBm +10dBm +40dBm (2) +40dBm (2) Minimalne pasmo filtra rozdzielczego (RBW) 1MHz 100kHz 100kHz 10kHz 3kHz 200Hz (2) 200Hz (2) Maksymalne pasmo filtra rozdzielczego (RBW) 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz 50MHz Filtr EMC 200Hz, 9kHz, 120kHz, 200kHz, 1,5MHz, 5MHz Demodulator AM AM/FM AM/FM AM/FM AM/FM/PM AM/FM/GSM AM/FM/GSM Detektor RMS RMS RMS RMS/MinMax RMS/MinMax RMS/MinMax RMS/MinMax Jednostki: dbm, dbμv, V/m, A/m, W/m2 (dbμv/m itp. przez oprogramowanie PC) Wewnętrzny rejestrator danych (pamięć). Rozszerzenie do 1MB (opcja 001) 64K 64K 64K 64K 64K HDD Najkrótszy możliwy okres próbkowania 100ms 100ms 100ms 10ms 10ms 5ms 5ms Dokładność (typowa) +/-4dB +/-3dB +/-3dB +/-2dB +/-2dB +/-1dB +/-1dB FUNKCJE Zdalne sterowanie w czasie rzeczywistym przez port USB wewnętrzne Zestaw danych kalibracyjnych (anteny, kable, tłumik itp.) Obliczenia limitów ekspozycji zgodnie z ICNIRP, EN55011, EN55022 itp. tylko ICNIRP tylko ICNIRP tylko ICNIRP tylko ICNIRP tylko ICNIRP Rozszerzony pełny zakres ICNIRP Odpowiedni do przedcertyfikacyjnych testów kompatybilności Obliczenia limitów ekspozycji w czasie rzeczywistym z odczytem procentowym oprogramowanie Przemiatanie w dziedzinie czasu i szybkie przemiatanie Zero Span Pomiar wektora mocy (I/Q) i przetwornik True RMS Jednoczesne wyświetlanie częstotliwości i siły sygnału oprogramowanie Do 3 markerów automatycznych (odczyt częstotliwości i siły sygnału) bez ograniczeń klawiatura Wyświetlanie markerów sterowanych ręcznie pokrętłem typu JOG i touchpad Funkcje: zapisu, uśredniania (AVG) i HOLD bez AVG bez AVG bez AVG oraz Min i Max Analizator DECT i szczelin czasowych Akustyczny wskaźnik poziomu (zmiana tonu odpowiednio do poziomu mocy) Bezpłatna aktualizacja oprogramowania firmowego (przez Internet) Obsługa oprogramowania użytkownika w językach P-Code i C++ 14-bitowy podwójny przetwornik A/C i filtr sprzętowy DDC Wydajny procesor sygnałowy (DSP) o szybkości 150 MIPS Duży (95 mm) wielofunkcyjny wyświetlacz LCD o wysokiej rozdzielczości 14 TFT Wyświetlanie widma częstotliwości (51x25 pikseli) oprogramowanie Wysokiej rozdzielczości 50-segmentowa linijka analogowa (wyświetlanie trendu) oprogramowanie Ulepszony, większej ostrości wyświetlacz LCD Aaronii (trzeciej generacji) 14 TFT Zintegrowana ładowarka baterii (obsługa opcjonalnego akumulatora LiPo) ładowarka XFR Wewnętrzny głośnik Piezo Ciąg dalszy na następnej stronie Zastrzeżone prawo do zmian specyfikacji bez powiadomienia, możliwość wystąpienia błędów. Dane odpowiadają naszym aktualnym pojęciom i warunkom. 5

6 Analizatory spektralne SPECTRAN HF (RF) PRZYKŁADY ZASTOSOWAŃ: Pomiary aktywnych radarów, telefonia mobilna, UMTS, telefony DECT, stacje nadawcze, WLAN, WiFi, Bluetooth, urzadzenia mikrofalowe itp. Początkujący Średniozaawansowany Profesjonalny Zewnętrzny INTERFEJSY / ZŁĄCZA HF-2025E HF-4040 HF-4060 HF-6060V4 HF-6080V4 HF-60100V4 HF-XFR USB 1.1/2.0 2x Wyjście audio (jack 2,5mm) jack 3,5mm Wejście zewnętrznego zasilacza DC (maks. 12V) 50 Ω wejście w.cz. SMA (żeńskie) klawiatura Pokrętło wielofunkcyjne JOG (obsługa menu regulacja głośności) i TouchPad mocowanie 1/4 gniazdo statywu w pojeździe WYPOSAŻENIE STANDARDOWE (w komplecie z przyrządem) Miniaturowa antena prętowa SMA Omnilog Antena kierunkowa Log-Per HyperLOG EMC (model) (czarna) Akumulator zasilający SPECTRAN 1300 mah (wbudowany) bateria 6-celowa Ładowarka i zasilacz z zestawem wtyczek sieciowych różnych standardów bez zestawu Aluminiowa walizka transportowa z wyściółką piankową Szczegółowa instrukcja w języku angielskim (na płycie CD) zainstalowana Oprogramowanie analizatora pod Windows, MAC i Linux (na płycie CD) zainstalowane Narzędzie SMA Adapter SMA OPCJE (za dopłatą) Opcja 001 (1MB rozszerzenie pamięci) HDD Opcja 002 (wysokiej dokładności podstawa czasu TCXO, 0,5 ppm) w standardzie Opcja 020 (załączany 15 db wewnętrzny niskoszumny przedwzmacniacz) w standardzie Opcja 20x (szerokopasmowy pomiar mocy w czasie rzeczywistym) Opcja UBBV1 (40 db zewnętrzny przedwzmacniacz 1MHz-1GHz) Opcja UBBV2 (40 db zewnętrzny przedwzmacniacz DC-8GHz) Wyposażenie dodatkowe Kabel USB (specjalna wersja ekranowana EMC) w standardzie Akumulator zasilający litowo-polimerowy 3000 mah Zasilacz samochodowy (praca i ładowanie z gniazda zapalniczki) Osłona gumowa (doskonała do pracy terenowej) Uchwyt pistoletowy z funkcją miniaturowego statywu Wytrzymały wielofunkcyjny uchwyt pistoletowy Aluminiowy statyw (wysoki) Separator napięcia stałego (ochrona wejścia przed składową stałą) Tłumik 20 db (rozszerzenie zakresu pomiarowego o 20 db) Zestaw sond bliskich pól PBS1 (sondy pasywne) Zestaw sond bliskich pól PBS2 (sondy aktywne, przedwzmacniacz UBBV2) Aktywna sonda różnicowa ADP1 (pomiary zakłóceń przewodzonych) Niskostratny kabel SMA o dł. 5 m i 10 m Rezystor kalibracyjny (SMA, niezbędny przy kalibracji poziomu szumów tła) Certyfikat kalibracji Wytrzymała plastikowa walizka transportowa (1) W opracowaniu jest nowa generacja V5 analizatorów spektralnych o paśmie do 80 GHz. W celu otrzymania bliższych informacji prosimy o kontakt! Wstępna specyfikacja z r. Modele V4 i XFR są dostępne z oprogramowaniem firmowym w wersji Beta. Oprogramowanie Beta podlega ciągłemu rozwojowi, stąd część funkcjonalności może być jeszcze ograniczonych i nie spełniać w pełni wyspecyfikowanych parametrów. Sprawdzając regularnie na naszej stronie dostępność aktualizacji, użytkownik może zawsze zapewnić dla swojego przyrządu najnowsze oprogramowanie. Po opublikowaniu wersji V1.0 oprogramowania firmowego wszystkie funkcje i możliwości eksploatacyjne przyrządów będą w pełni dostępne. Zakres, czułość i dokładność przyrządów może ulegać zmianie w zależności od częstotliwości, zastosowanej anteny i ustawionych parametrów pracy. Wartości dokładności bazują na wzorcach kalibracyjnych Aaronia i testach przeprowadzonych w określonych warunkach. O ile nie podano inaczej, podana specyfikacja dotyczy pracy w następujących warunkach odniesienia: temperatura otoczenia 22 ±3 C, wilgotność względna powietrza 40~60%, sygnał o fali ciągłej (CW), detekcja wartości skutecznej (RMS). DANL dla modeli V4 i XFR przy częstotliwości 5,555 GHz. Maksymalna czułość modeli wersji 3: -90dBm przy częstotliwości 2,2 GHz. (2) Standardowo: +20dBm. +40 dbm tylko z opcjonalnym precyzyjnym tłumikiem 20dB. Standardowo: 1 khz. Tylko z opcją 002 obniżone do 200 Hz. (3) Zależnie od częstotliwości opcja 20x oferuje czułość od -50 dbm i maks. +10 dbm lub +30 dbm z opcjonalnym tłumikiem 20 db. Zastrzeżone prawo do zmian specyfikacji bez powiadomienia, możliwość wystąpienia błędów. Dane odpowiadają naszym aktualnym pojęciom i warunkom. 6

7 Zalecane wyposażenie analizatorów spektralnych firmy Aaronia Wytrzymała walizka plastykowa PRO Odporna na uderzenia z odpowiednio wyprofilowaną wyściółką. Miejsce na dwa przyrządy SPECTRAN wraz ze wszystkimi akcesoriami i anteną HyperLOG 70xx lub 60xx. Niezbędna dla profesjonalistów i do pracy w terenie! Numer katalogowy: 243 Uchwyt pistoletowy / miniaturowy statyw Odłączalny uchwyt z bardzo praktyczną funkcją miniaturowego statywu. Uchwyt mocuje się do tylnej części przyrządu i pozwala na optymalne trzymanie analizatora (szczególnie przy pomiarach kierunkowych) lub jego ustawienie na stanowisku pomiarowym. Mocno zalecany przy współpracy z komputerem PC! Numer katalogowy: 280 Aluminiowy statyw Regulowana wysokość, duża stabilność. Mocno zalecany do pracy analizatora z komputerem PC! Wysokość maksymalna: 105cm. Numer katalogowy: 281 Certyfikat kalibracji Dostępny dla przyrządów SPECTRAN. Zawiera kartę szczegółowych danych kalibracyjnych. Numer katalogowy: 784 Kabel USB (wersja specjalna) Do połączenia analizatora SPECTRAN z komputerem PC. Wykonanie specjalne z ferrytowym filtrem EMC. Mocno zalecany przy współpracy z komputerem PC! Numer katalogowy: 774 Kabel SMA 1m / 5m / 10m Wysokiej jakości specjalny kabel SMA do podłączenia dowolnej anteny HyperLOG lub BicoLOG z analizatorem spektralnym. dostępny w długościach: 1m, 5m i 10m. Wszystkie kable w wersji z wtykami SMA (męski) SMA (męski). 3000mAh akumulator LiPo Znacznie wydłuża czas pracy przyrządów SPECTRAN (nawet do 400%). Zalecany przy wykonywaniu pomiarów automatycznych! Zastępuje standardową baterię 1300mAh. Numer katalogowy: 254 Zasilacz samochodowy Umożliwia ładowanie baterii lub pracę analizatora w samochodzie. Wyposażony we wtyk do standardowego gniazda zapalniczki oraz diodę LED sygnalizacji napięcia. Numer katalogowy: 260 Osłona gumowa Wykonana z wytrzymałej gumy chroni przyrządy SPECTRAN przed zarysowaniami i drobnymi uszkodzeniami mechanicznymi, zapewniając jednocześnie dostęp do wszystkich funkcji miernika. Numer katalogowy: 290 Separator składowej stałej (SMA) Bloker chroni wejście w.cz. analizatora przed uszkodzeniem napięciem stałym obecnym np. w liniach DSL/ISDN. Numer katalogowy: 778 Rezystor kalibracyjny (DC-18GHz) Rezystor kalibracyjny jest niezbędny do możliwie najlepszej kalibracji poziomu szumu tła w każdym analizatorze SPECTRA V4. Numer katalogowy: 779 Najwyższej klasy 20dB tłumik SMA Pozwala na rozszerzenie zakresu pomiarowego analizatora do +40dBm. (Tylko dla modeli SPECTRAN HF V4 i HF-XRF). Numer katalogowy: 775 7

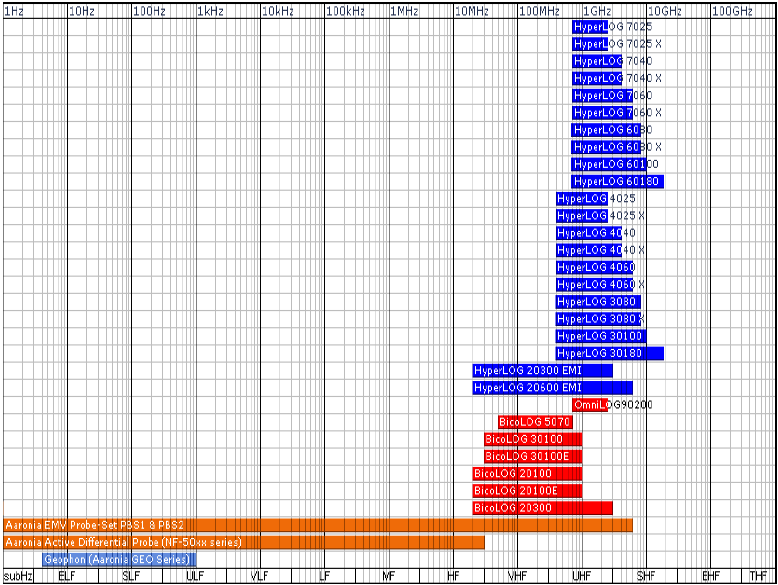

8 Przegląd zakresów częstotliwości analizatorów i anten Pasma częstotliwości analizatorów spektralnych SPECTRAN Pasma częstotliwości anten HyperLOG i BicoLOG oraz sond pomiarowych 8

9 Referencje Użytkownicy anten i analizatorów spektralnych firmy Aaronia (przykłady) Instytucje państwowe, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Przemysł Shell Oil Company, USA ATI, USA Fedex, USA Walt Disney, Kalifornia, USA Agilent Technologies Co. Ltd., Chiny Motorola, Brazylia IBM, Szwajcaria Audi AG, Neckarsulm, Niemcy BMW, Monachium Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Deutsche Bahn (Koleje Niemieckie), Berlin Deutsche Telecom, Weiden, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium Infineon, Austria Philips Technologie GmbH, Akwizgran ThyssenKrupp, Stuttgart EnBW, Stuttgart Telewizja RTL, Kolonia Telewizja Pro Sieben SAT 1, Unterföhring, Niemcy Channel 6, Wielka Brytania WDR, Kolonia NDR, Hamburg SWR, Baden-Baden Bayerischer Rundfunk, Monachium Carl-Zeiss_Jena GmbH, Jena Anritsu GmbH, Düsseldorf Hewlett Packard, Domach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Mercedes Benz, Austria Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Intel GmbH, Feldkirchen, Niemcy Philips Semiconductors, Norymberga, Niemcy Hyundai Europe, Rüsselsheim, Niemcy Saarschmiede GmbH, Völkingen, Niemcy Wilkinson Sword, Solingen, Niemcy IBM Deutschland, Stuttgart, Niemcy Vattenfall, Berlin Fraport AG (właściciel i operator lotniska we Frankfurcie), Niemcy 9

10 Zapraszamy na nasze stoiska na targach i konferencjach: Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 10
