Karta katalogowa Zestaw EMC Bundle Aaronii Zestawy pomiarowe do lokalizacji i pomiarów źródeł zakłóceń elektromagnetycznych Z naszych zestawów korzystają: EADS Deutschland GmbH, Unterschlessheim,

VöLklingen, Niemcy PEARL Agnecy GmbH, Buggingen, Niemcy Deutsches Elektronen-Synchotron DESY W komplecie zestawu: Analizator Spectran NF-5030 (z opcją 005) Analizator Spectran HF-60100 V4 (z opcją

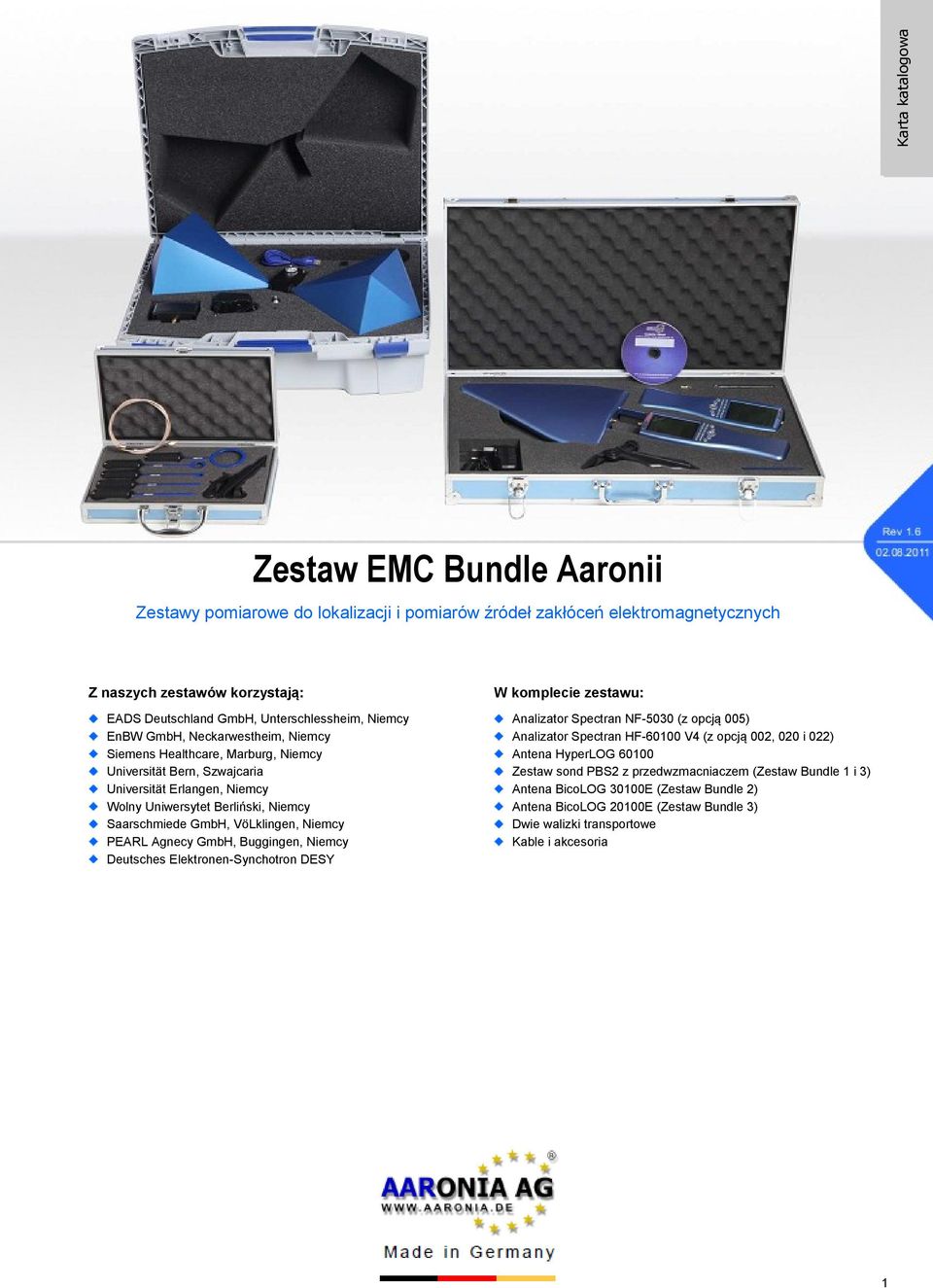

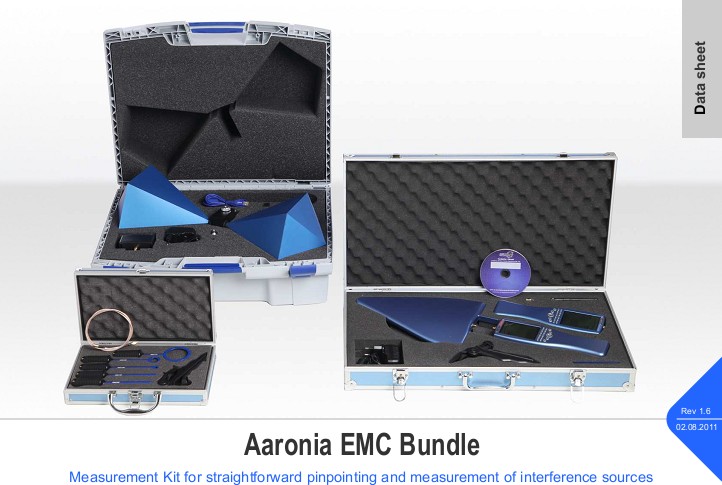

1 Karta katalogowa Zestaw EMC Bundle Aaronii Zestawy pomiarowe do lokalizacji i pomiarów źródeł zakłóceń elektromagnetycznych Z naszych zestawów korzystają: EADS Deutschland GmbH, Unterschlessheim, Niemcy EnBW GmbH, Neckarwestheim, Niemcy Siemens Healthcare, Marburg, Niemcy Universität Bern, Szwajcaria Universität Erlangen, Niemcy Wolny Uniwersytet Berliński, Niemcy Saarschmiede GmbH, VöLklingen, Niemcy PEARL Agnecy GmbH, Buggingen, Niemcy Deutsches Elektronen-Synchotron DESY W komplecie zestawu: Analizator Spectran NF-5030 (z opcją 005) Analizator Spectran HF V4 (z opcją 002, 020 i 022) Antena HyperLOG Zestaw sond PBS2 z przedwzmacniaczem (Zestaw Bundle 1 i 3) Antena BicoLOG 30100E (Zestaw Bundle 2) Antena BicoLOG 20100E (Zestaw Bundle 3) Dwie walizki transportowe Kable i akcesoria 1

Specyfikacja SPECTRAN NF-5030 Zakres częstotliwości: 1 Hz do 1 MHz (opcja do 30 MHz) Zakres pomiarowy zgodnie z normą DIN/VDE 0848 Próbkowanie z szybkością 65 MSPS Typowy zakres poziomu pola E: 0,1

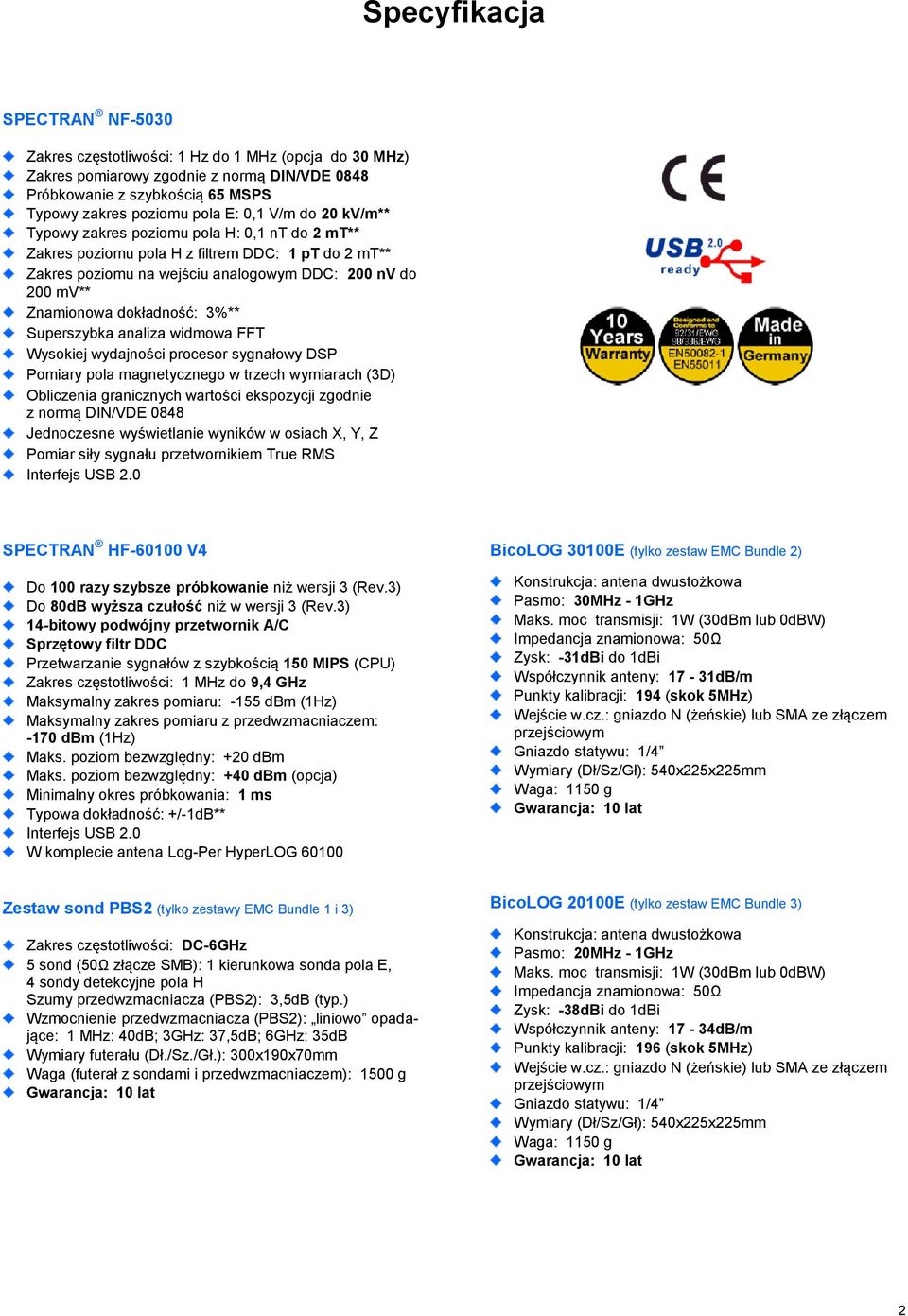

2 Specyfikacja SPECTRAN NF-5030 Zakres częstotliwości: 1 Hz do 1 MHz (opcja do 30 MHz) Zakres pomiarowy zgodnie z normą DIN/VDE 0848 Próbkowanie z szybkością 65 MSPS Typowy zakres poziomu pola E: 0,1 V/m do 20 kv/m** Typowy zakres poziomu pola H: 0,1 nt do 2 mt** Zakres poziomu pola H z filtrem DDC: 1 pt do 2 mt** Zakres poziomu na wejściu analogowym DDC: 200 nv do 200 mv** Znamionowa dokładność: 3%** Superszybka analiza widmowa FFT Wysokiej wydajności procesor sygnałowy DSP Pomiary pola magnetycznego w trzech wymiarach (3D) Obliczenia granicznych wartości ekspozycji zgodnie z normą DIN/VDE 0848 Jednoczesne wyświetlanie wyników w osiach X, Y, Z Pomiar siły sygnału przetwornikiem True RMS Interfejs USB 2.0 SPECTRAN HF V4 Do 100 razy szybsze próbkowanie niż wersji 3 (Rev.3) Do 80dB wyższa czułość niż w wersji 3 (Rev.3) 14-bitowy podwójny przetwornik A/C Sprzętowy filtr DDC Przetwarzanie sygnałów z szybkością 150 MIPS (CPU) Zakres częstotliwości: 1 MHz do 9,4 GHz Maksymalny zakres pomiaru: -155 dbm (1Hz) Maksymalny zakres pomiaru z przedwzmacniaczem: -170 dbm (1Hz) Maks. poziom bezwzględny: +20 dbm Maks. poziom bezwzględny: +40 dbm (opcja) Minimalny okres próbkowania: 1 ms Typowa dokładność: +/-1dB** Interfejs USB 2.0 W komplecie antena Log-Per HyperLOG BicoLOG 30100E (tylko zestaw EMC Bundle 2) Konstrukcja: antena dwustożkowa Pasmo: 30MHz - 1GHz Maks. moc transmisji: 1W (30dBm lub 0dBW) Impedancja znamionowa: 50Ω Zysk: -31dBi do 1dBi Współczynnik anteny: 17-31dB/m Punkty kalibracji: 194 (skok 5MHz) Wejście w.cz.: gniazdo N (żeńskie) lub SMA ze złączem przejściowym Gniazdo statywu: 1/4 Wymiary (Dł/Sz/Gł): 540x225x225mm Waga: 1150 g Gwarancja: 10 lat Zestaw sond PBS2 (tylko zestawy EMC Bundle 1 i 3) Zakres częstotliwości: DC-6GHz 5 sond (50Ω złącze SMB): 1 kierunkowa sonda pola E, 4 sondy detekcyjne pola H Szumy przedwzmacniacza (PBS2): 3,5dB (typ.) Wzmocnienie przedwzmacniacza (PBS2): liniowo opadające: 1 MHz: 40dB; 3GHz: 37,5dB; 6GHz: 35dB Wymiary futerału (Dł./Sz./Gł.): 300x190x70mm Waga (futerał z sondami i przedwzmacniaczem): 1500 g Gwarancja: 10 lat BicoLOG 20100E (tylko zestaw EMC Bundle 3) Konstrukcja: antena dwustożkowa Pasmo: 20MHz - 1GHz Maks. moc transmisji: 1W (30dBm lub 0dBW) Impedancja znamionowa: 50Ω Zysk: -38dBi do 1dBi Współczynnik anteny: 17-34dB/m Punkty kalibracji: 196 (skok 5MHz) Wejście w.cz.: gniazdo N (żeńskie) lub SMA ze złączem przejściowym Gniazdo statywu: 1/4 Wymiary (Dł/Sz/Gł): 540x225x225mm Waga: 1150 g Gwarancja: 10 lat 2

3%** Superszybka analiza widmowa FFT Wysokiej wydajności procesor sygnałowy DSP Pomiary pola magnetycznego w trzech wymiarach (3D) Obliczenia granicznych wartości ekspozycji zgodnie z normą DIN/VDE

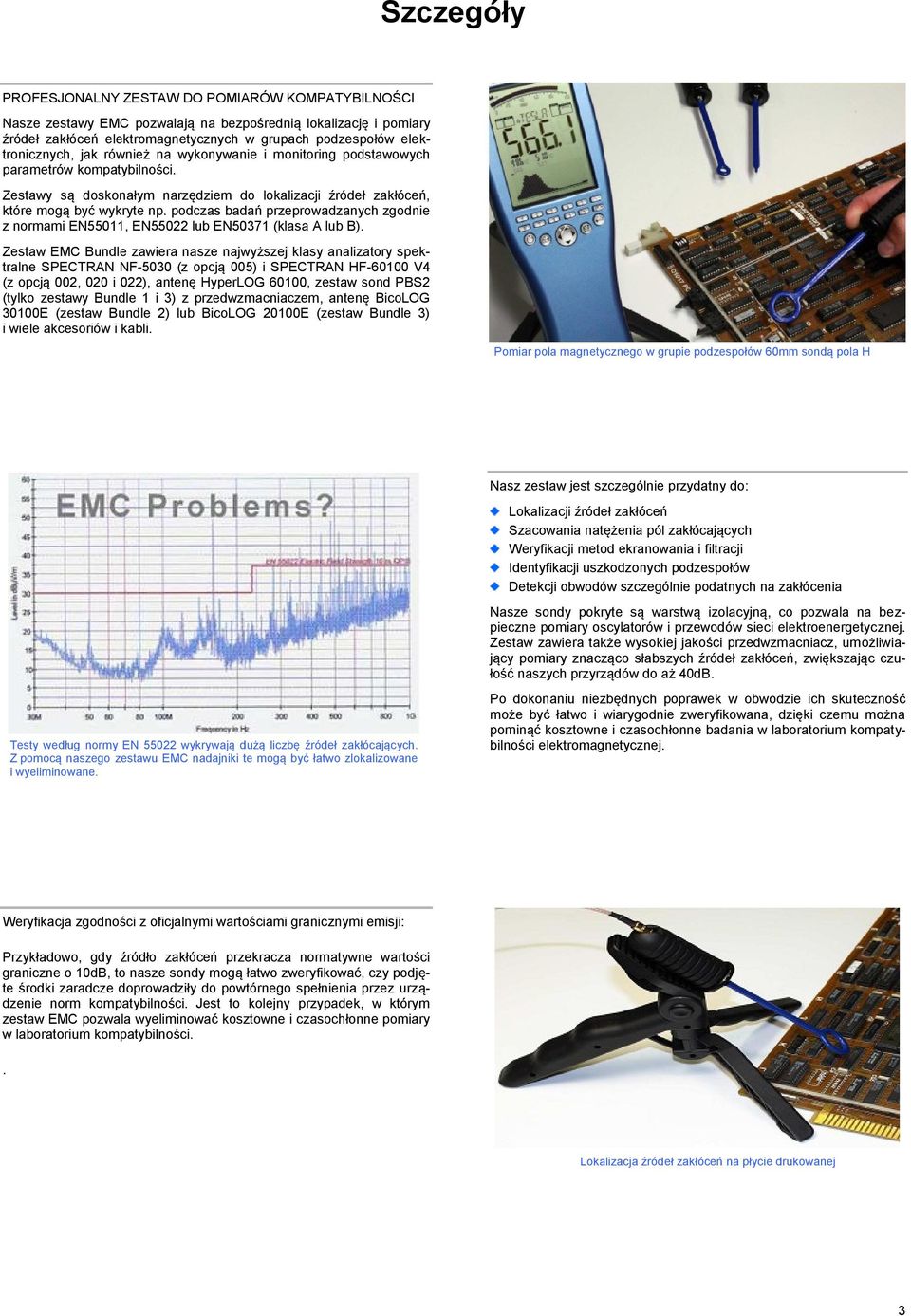

3 Szczegóły PROFESJONALNY ZESTAW DO POMIARÓW KOMPATYBILNOŚCI Nasze zestawy EMC pozwalają na bezpośrednią lokalizację i pomiary źródeł zakłóceń elektromagnetycznych w grupach podzespołów elektronicznych, jak również na wykonywanie i monitoring podstawowych parametrów kompatybilności. Zestawy są doskonałym narzędziem do lokalizacji źródeł zakłóceń, które mogą być wykryte np. podczas badań przeprowadzanych zgodnie z normami EN55011, EN55022 lub EN50371 (klasa A lub B). Zestaw EMC Bundle zawiera nasze najwyższej klasy analizatory spektralne SPECTRAN NF-5030 (z opcją 005) i SPECTRAN HF V4 (z opcją 002, 020 i 022), antenę HyperLOG 60100, zestaw sond PBS2 (tylko zestawy Bundle 1 i 3) z przedwzmacniaczem, antenę BicoLOG 30100E (zestaw Bundle 2) lub BicoLOG 20100E (zestaw Bundle 3) i wiele akcesoriów i kabli. Pomiar pola magnetycznego w grupie podzespołów 60mm sondą pola H Nasz zestaw jest szczególnie przydatny do: Lokalizacji źródeł zakłóceń Szacowania natężenia pól zakłócających Weryfikacji metod ekranowania i filtracji Identyfikacji uszkodzonych podzespołów Detekcji obwodów szczególnie podatnych na zakłócenia Nasze sondy pokryte są warstwą izolacyjną, co pozwala na bezpieczne pomiary oscylatorów i przewodów sieci elektroenergetycznej. Zestaw zawiera także wysokiej jakości przedwzmacniacz, umożliwiający pomiary znacząco słabszych źródeł zakłóceń, zwiększając czułość naszych przyrządów do aż 40dB. Testy według normy EN wykrywają dużą liczbę źródeł zakłócających. Z pomocą naszego zestawu EMC nadajniki te mogą być łatwo zlokalizowane i wyeliminowane. Po dokonaniu niezbędnych poprawek w obwodzie ich skuteczność może być łatwo i wiarygodnie zweryfikowana, dzięki czemu można pominąć kosztowne i czasochłonne badania w laboratorium kompatybilności elektromagnetycznej. Weryfikacja zgodności z oficjalnymi wartościami granicznymi emisji: Przykładowo, gdy źródło zakłóceń przekracza normatywne wartości graniczne o 10dB, to nasze sondy mogą łatwo zweryfikować, czy podjęte środki zaradcze doprowadziły do powtórnego spełnienia przez urządzenie norm kompatybilności. Jest to kolejny przypadek, w którym zestaw EMC pozwala wyeliminować kosztowne i czasochłonne pomiary w laboratorium kompatybilności.. Lokalizacja źródeł zakłóceń na płycie drukowanej 3

podczas badań przeprowadzanych zgodnie z normami EN55011, EN55022 lub EN50371 (klasa A lub B).

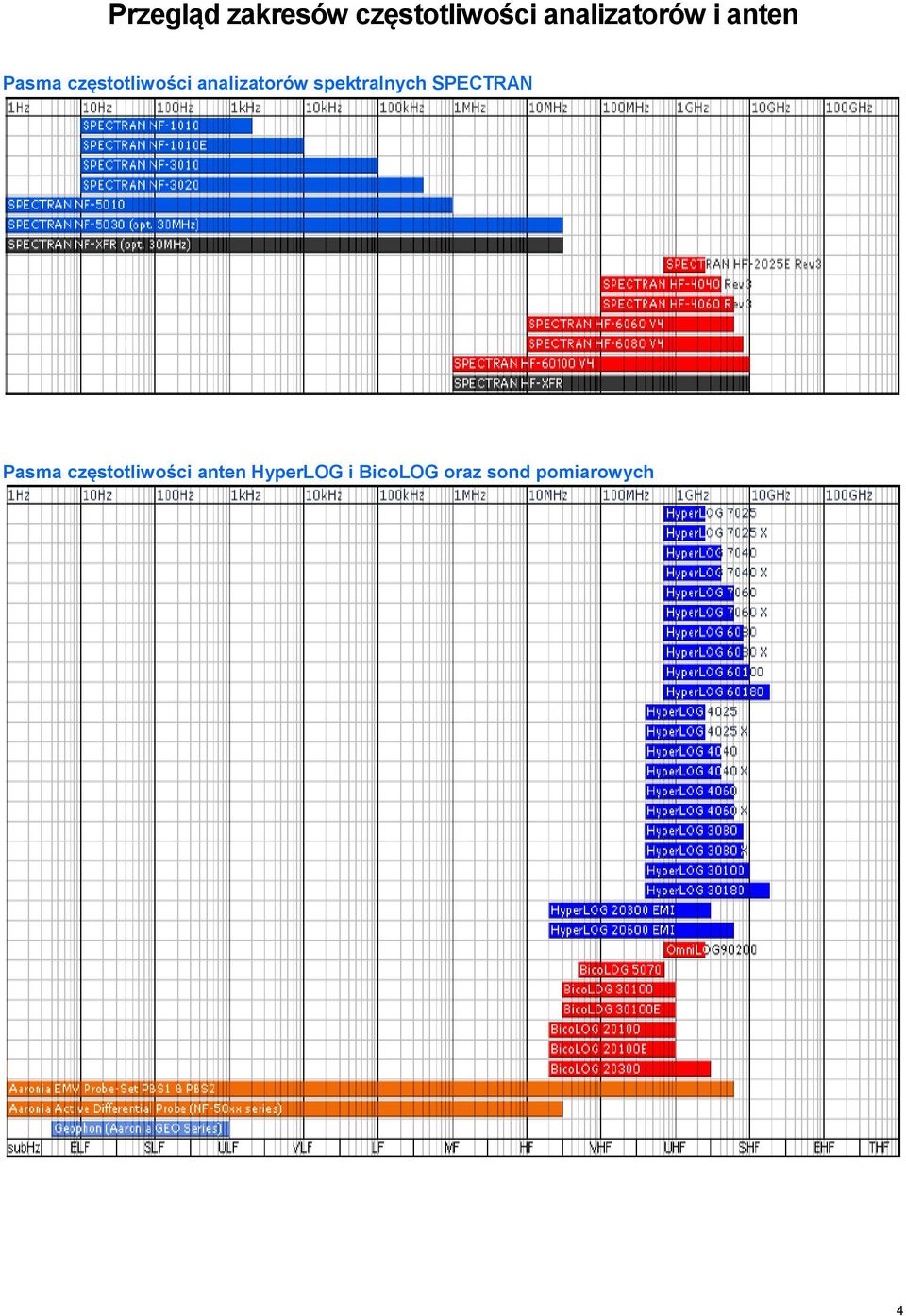

4 Przegląd zakresów częstotliwości analizatorów i anten Pasma częstotliwości analizatorów spektralnych SPECTRAN Pasma częstotliwości anten HyperLOG i BicoLOG oraz sond pomiarowych 4

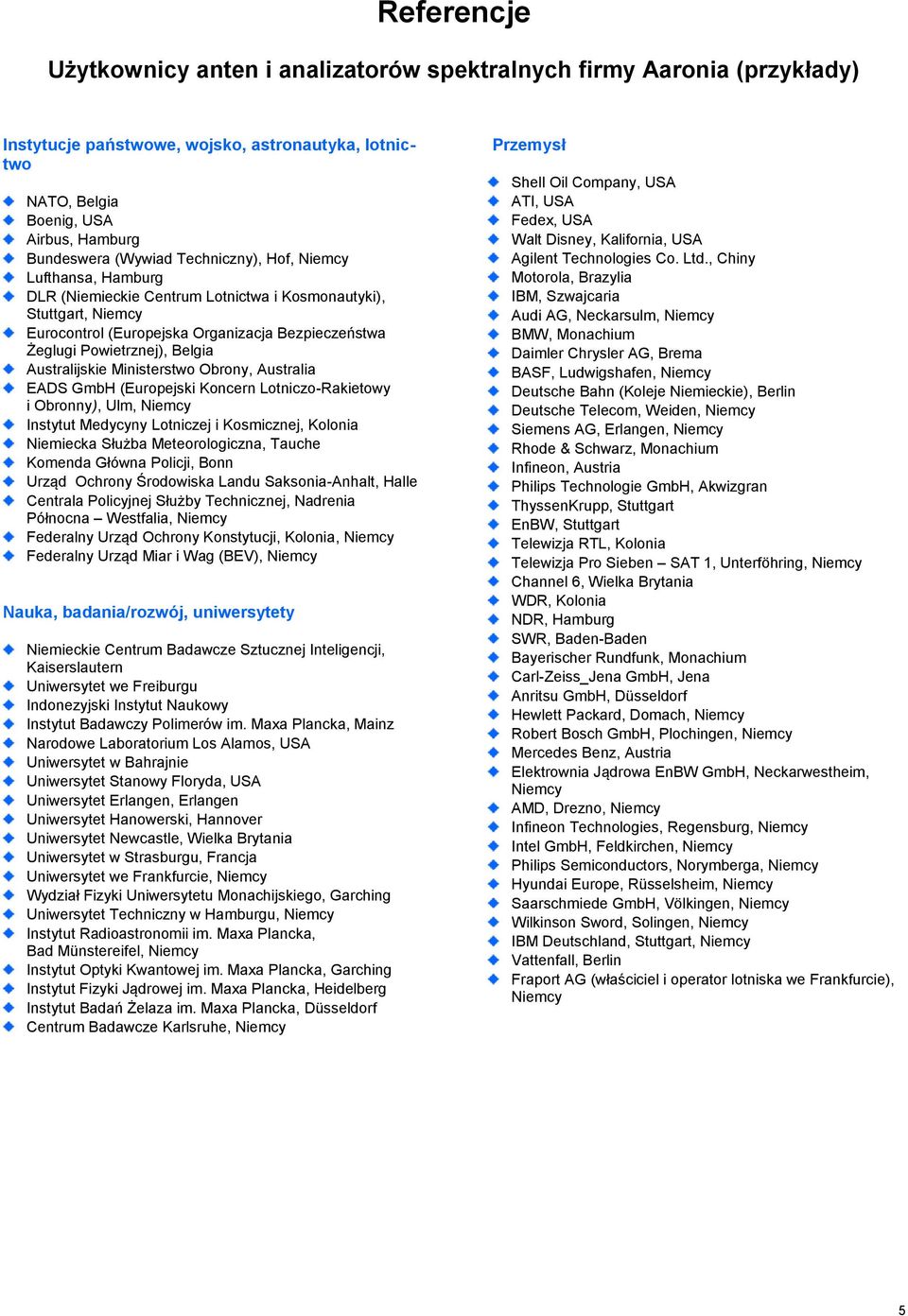

5 Referencje Użytkownicy anten i analizatorów spektralnych firmy Aaronia (przykłady) Instytucje państwowe, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Przemysł Shell Oil Company, USA ATI, USA Fedex, USA Walt Disney, Kalifornia, USA Agilent Technologies Co. Ltd., Chiny Motorola, Brazylia IBM, Szwajcaria Audi AG, Neckarsulm, Niemcy BMW, Monachium Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Deutsche Bahn (Koleje Niemieckie), Berlin Deutsche Telecom, Weiden, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium Infineon, Austria Philips Technologie GmbH, Akwizgran ThyssenKrupp, Stuttgart EnBW, Stuttgart Telewizja RTL, Kolonia Telewizja Pro Sieben SAT 1, Unterföhring, Niemcy Channel 6, Wielka Brytania WDR, Kolonia NDR, Hamburg SWR, Baden-Baden Bayerischer Rundfunk, Monachium Carl-Zeiss_Jena GmbH, Jena Anritsu GmbH, Düsseldorf Hewlett Packard, Domach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Mercedes Benz, Austria Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Intel GmbH, Feldkirchen, Niemcy Philips Semiconductors, Norymberga, Niemcy Hyundai Europe, Rüsselsheim, Niemcy Saarschmiede GmbH, Völkingen, Niemcy Wilkinson Sword, Solingen, Niemcy IBM Deutschland, Stuttgart, Niemcy Vattenfall, Berlin Fraport AG (właściciel i operator lotniska we Frankfurcie), Niemcy 5

Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba

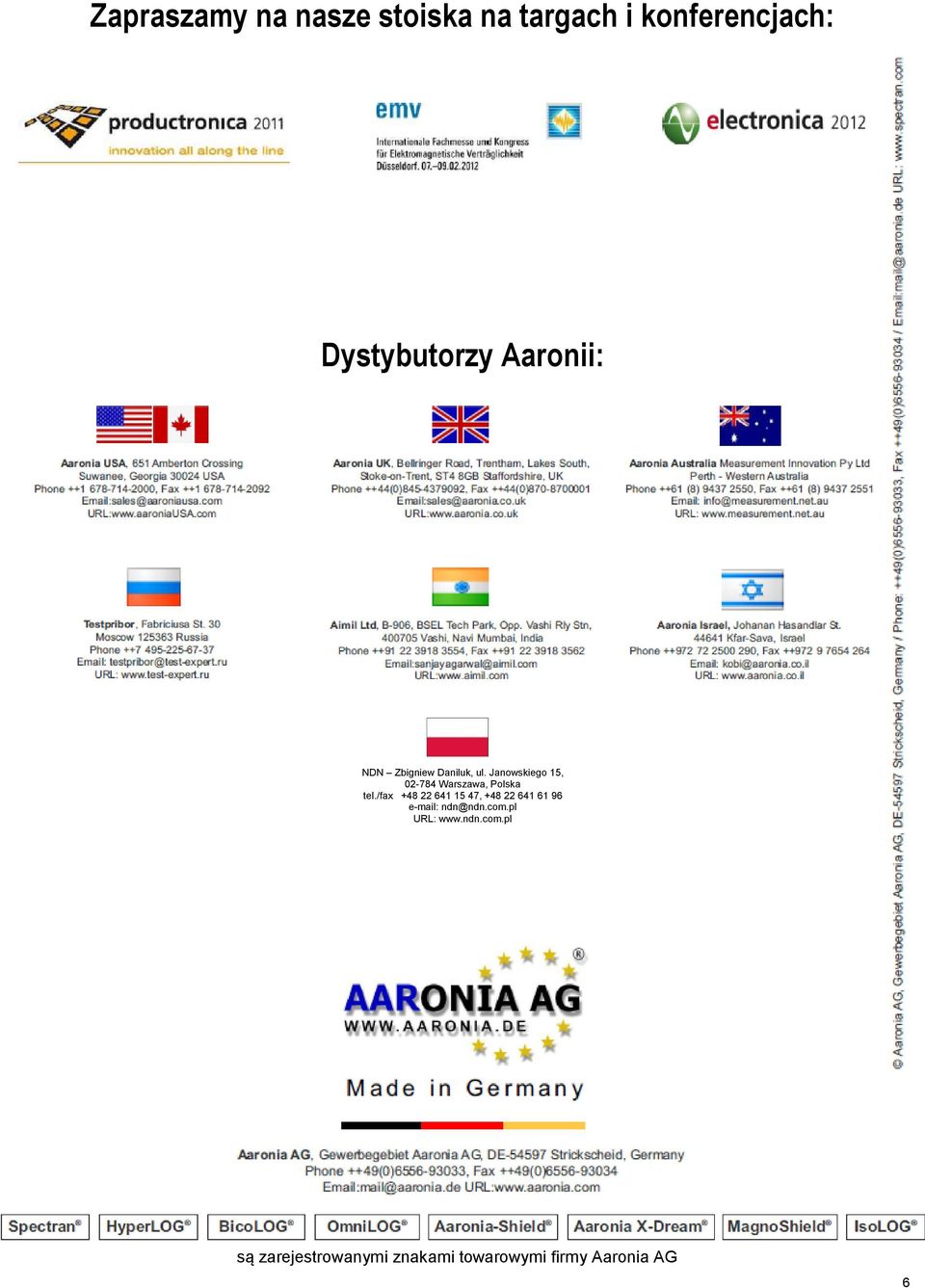

6 Zapraszamy na nasze stoiska na targach i konferencjach: Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 6

Janowskiego 15, 02-784 Warszawa, Polska tel.
