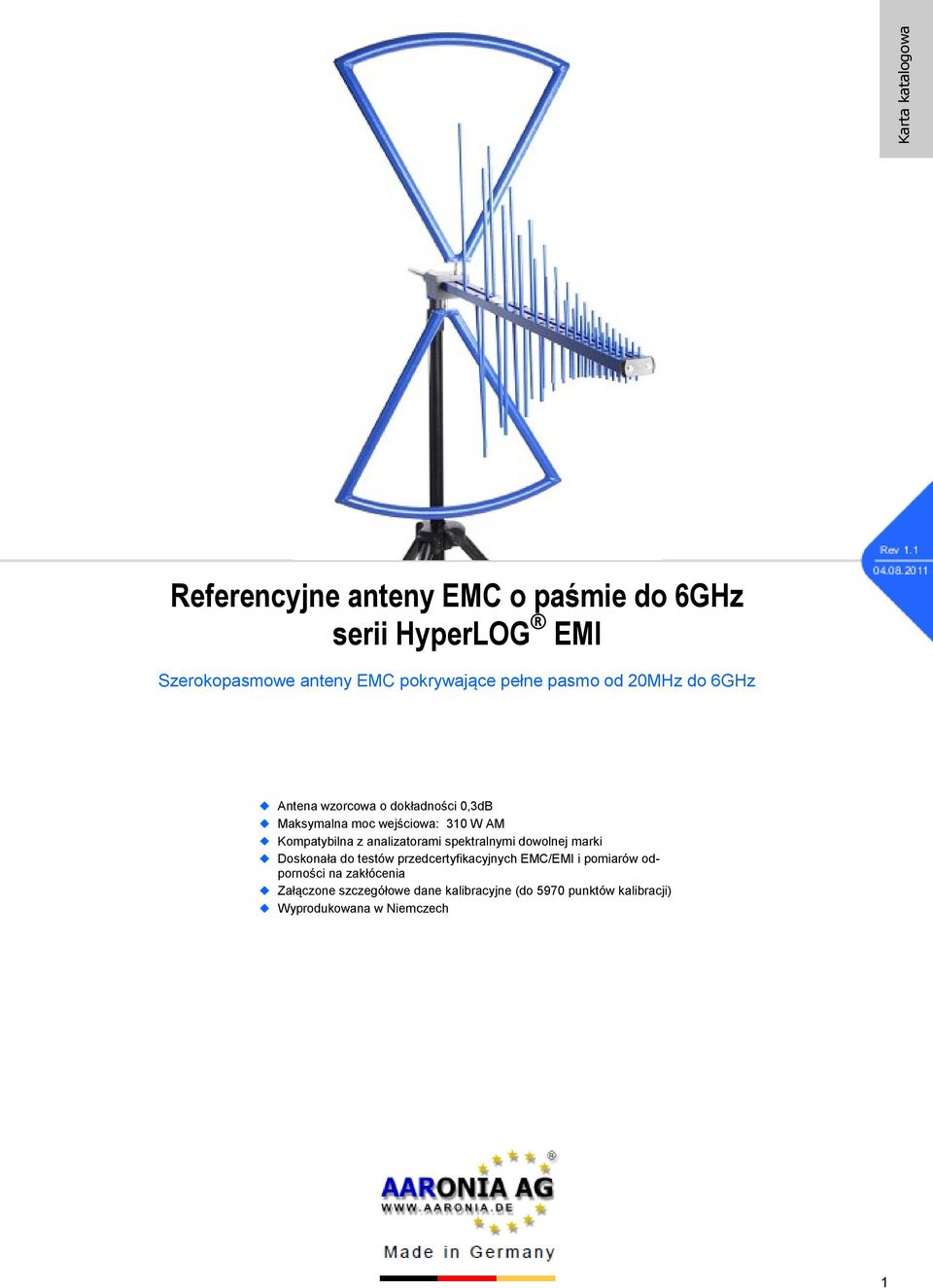

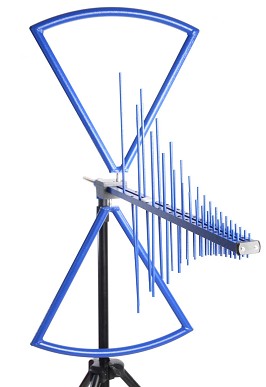

1 Karta katalogowa Referencyjne anteny EMC o paśmie do 6GHz serii HyperLOG EMI Szerokopasmowe anteny EMC pokrywające pełne pasmo od 20MHz do 6GHz Antena wzorcowa o dokładności 0,3dB Maksymalna moc wejściowa: 310 W AM Kompatybilna z analizatorami spektralnymi dowolnej marki Doskonała do testów przedcertyfikacyjnych EMC/EMI i pomiarów odporności na zakłócenia Załączone szczegółowe dane kalibracyjne (do 5970 punktów kalibracji) Wyprodukowana w Niemczech 1

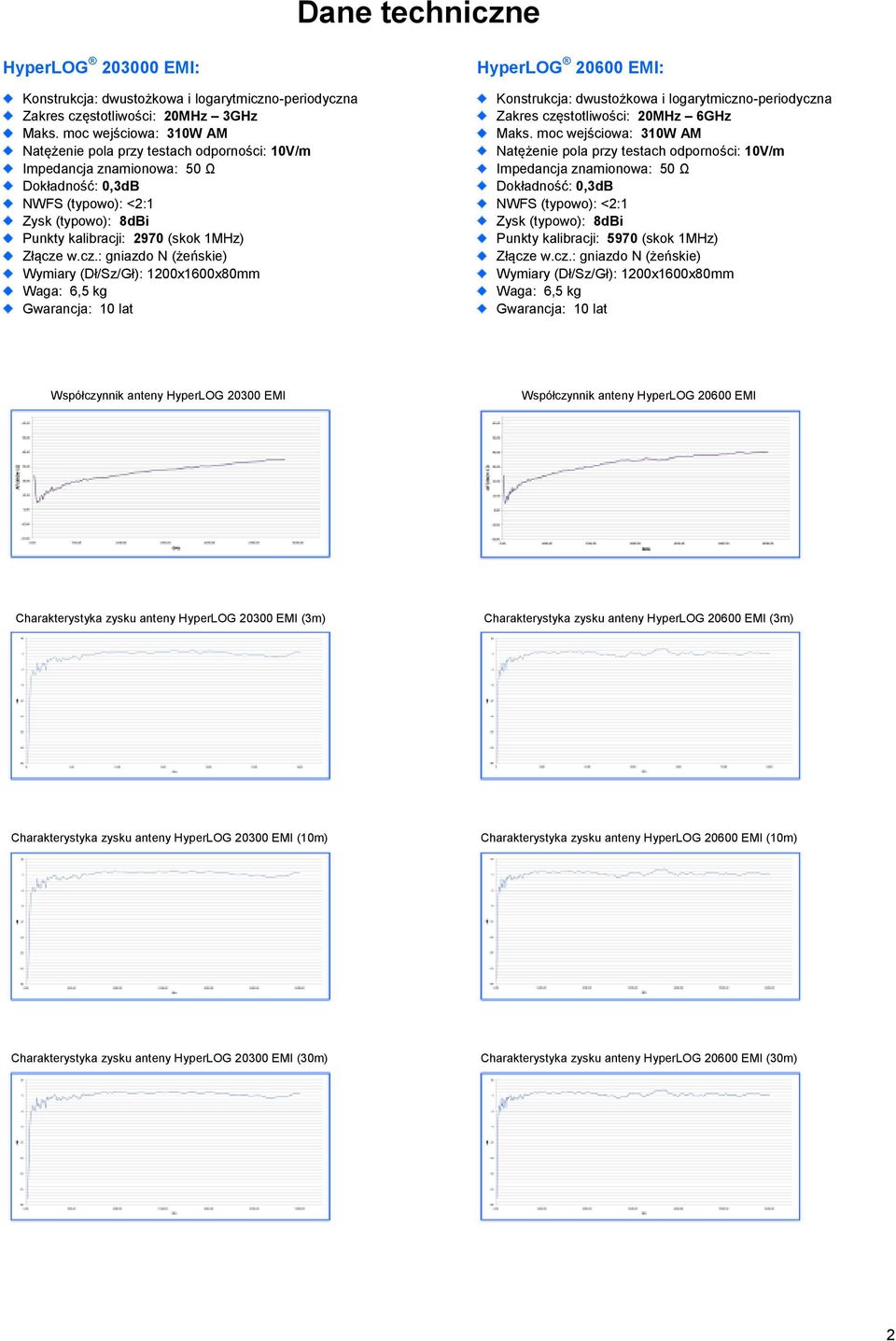

2 Dane techniczne HyperLOG EMI: Konstrukcja: dwustożkowa i logarytmiczno-periodyczna Zakres częstotliwości: 20MHz 3GHz Maks. moc wejściowa: 310W AM Natężenie pola przy testach odporności: 10V/m Impedancja znamionowa: 50 Ω Dokładność: 0,3dB NWFS (typowo): <2:1 Zysk (typowo): 8dBi Punkty kalibracji: 2970 (skok 1MHz) Złącze w.cz.: gniazdo N (żeńskie) Wymiary (Dł/Sz/Gł): 1200x1600x80mm Waga: 6,5 kg Gwarancja: 10 lat HyperLOG EMI: Konstrukcja: dwustożkowa i logarytmiczno-periodyczna Zakres częstotliwości: 20MHz 6GHz Maks. moc wejściowa: 310W AM Natężenie pola przy testach odporności: 10V/m Impedancja znamionowa: 50 Ω Dokładność: 0,3dB NWFS (typowo): <2:1 Zysk (typowo): 8dBi Punkty kalibracji: 5970 (skok 1MHz) Złącze w.cz.: gniazdo N (żeńskie) Wymiary (Dł/Sz/Gł): 1200x1600x80mm Waga: 6,5 kg Gwarancja: 10 lat Współczynnik anteny HyperLOG EMI Współczynnik anteny HyperLOG EMI Charakterystyka zysku anteny HyperLOG EMI (3m) Charakterystyka zysku anteny HyperLOG EMI (3m) Charakterystyka zysku anteny HyperLOG EMI (10m) Charakterystyka zysku anteny HyperLOG EMI (10m) Charakterystyka zysku anteny HyperLOG EMI (30m) Charakterystyka zysku anteny HyperLOG EMI (30m) 2

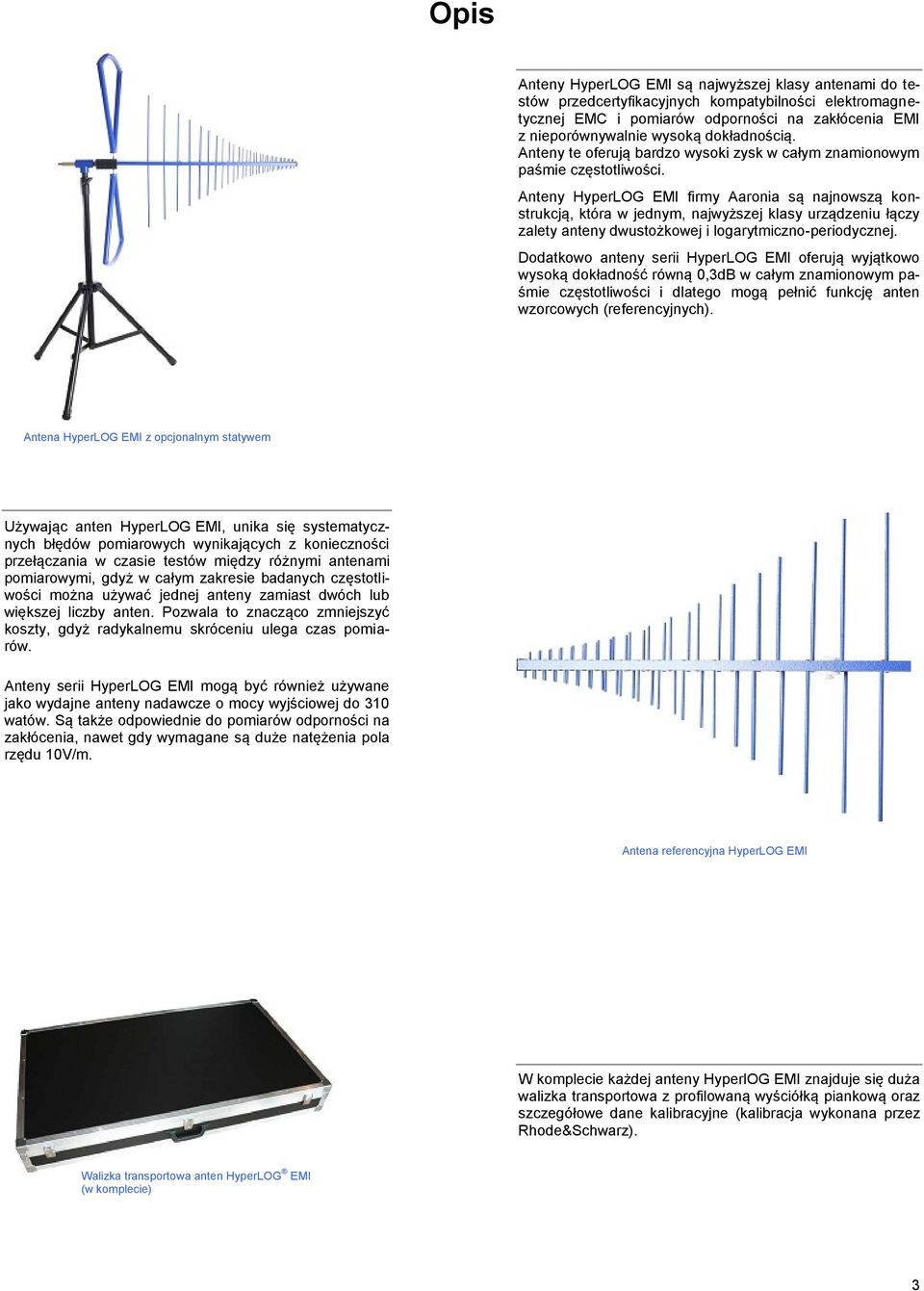

3 Opis Anteny HyperLOG EMI są najwyższej klasy antenami do testów przedcertyfikacyjnych kompatybilności elektromagnetycznej EMC i pomiarów odporności na zakłócenia EMI z nieporównywalnie wysoką dokładnością. Anteny te oferują bardzo wysoki zysk w całym znamionowym paśmie częstotliwości. Anteny HyperLOG EMI firmy Aaronia są najnowszą konstrukcją, która w jednym, najwyższej klasy urządzeniu łączy zalety anteny dwustożkowej i logarytmiczno-periodycznej. Dodatkowo anteny serii HyperLOG EMI oferują wyjątkowo wysoką dokładność równą 0,3dB w całym znamionowym paśmie częstotliwości i dlatego mogą pełnić funkcję anten wzorcowych (referencyjnych). Antena HyperLOG EMI z opcjonalnym statywem Używając anten HyperLOG EMI, unika się systematycznych błędów pomiarowych wynikających z konieczności przełączania w czasie testów między różnymi antenami pomiarowymi, gdyż w całym zakresie badanych częstotliwości można używać jednej anteny zamiast dwóch lub większej liczby anten. Pozwala to znacząco zmniejszyć koszty, gdyż radykalnemu skróceniu ulega czas pomiarów. Anteny serii HyperLOG EMI mogą być również używane jako wydajne anteny nadawcze o mocy wyjściowej do 310 watów. Są także odpowiednie do pomiarów odporności na zakłócenia, nawet gdy wymagane są duże natężenia pola rzędu 10V/m. Antena referencyjna HyperLOG EMI W komplecie każdej anteny HyperlOG EMI znajduje się duża walizka transportowa z profilowaną wyściółką piankową oraz szczegółowe dane kalibracyjne (kalibracja wykonana przez Rhode&Schwarz). Walizka transportowa anten HyperLOG EMI (w komplecie) 3

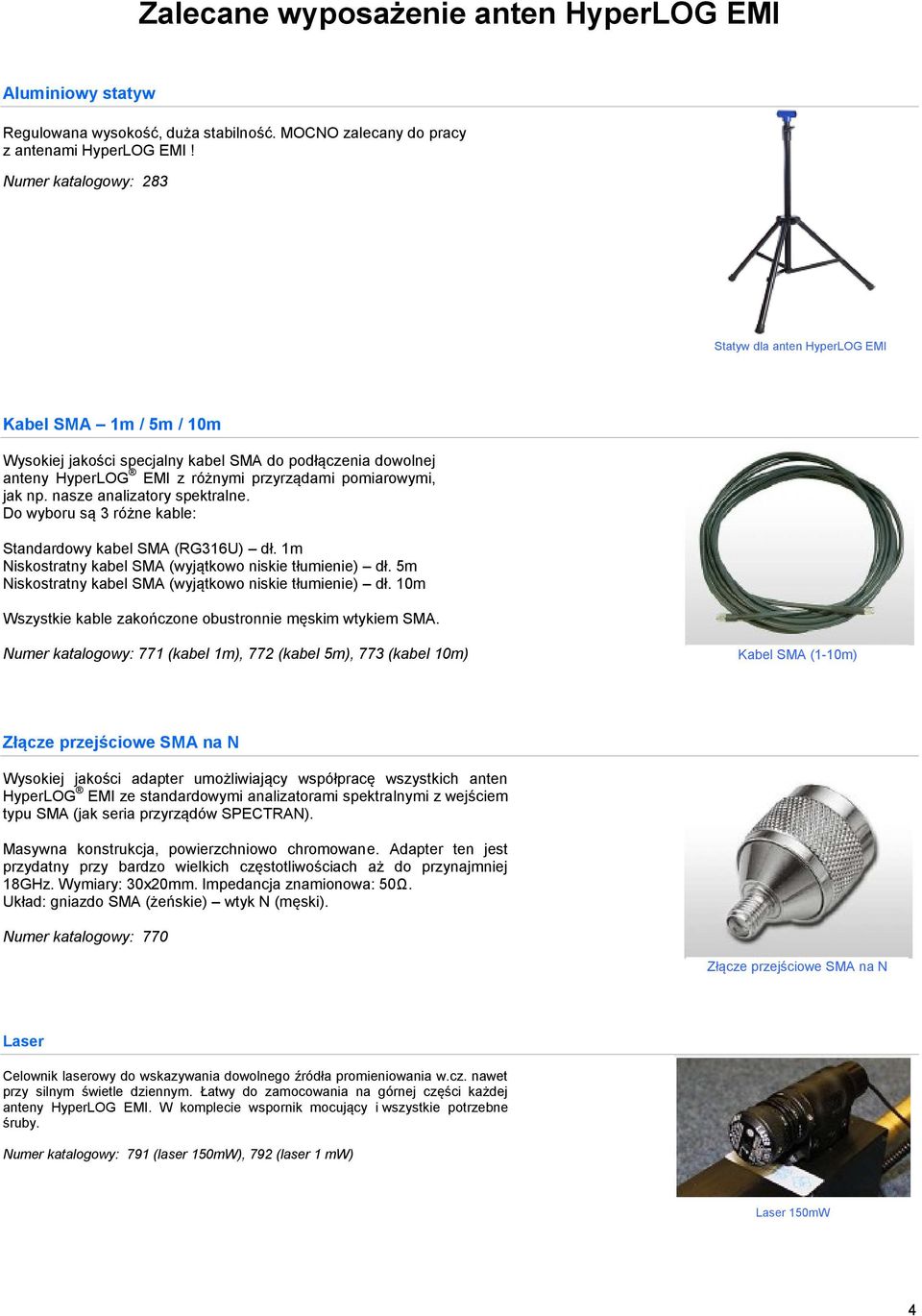

4 Zalecane wyposażenie anten HyperLOG EMI Aluminiowy statyw Regulowana wysokość, duża stabilność. MOCNO zalecany do pracy z antenami HyperLOG EMI! Numer katalogowy: 283 Statyw dla anten HyperLOG EMI Kabel SMA 1m / 5m / 10m Wysokiej jakości specjalny kabel SMA do podłączenia dowolnej anteny HyperLOG EMI z różnymi przyrządami pomiarowymi, jak np. nasze analizatory spektralne. Do wyboru są 3 różne kable: Standardowy kabel SMA (RG316U) dł. 1m Niskostratny kabel SMA (wyjątkowo niskie tłumienie) dł. 5m Niskostratny kabel SMA (wyjątkowo niskie tłumienie) dł. 10m Wszystkie kable zakończone obustronnie męskim wtykiem SMA. Numer katalogowy: 771 (kabel 1m), 772 (kabel 5m), 773 (kabel 10m) Kabel SMA (1-10m) Złącze przejściowe SMA na N Wysokiej jakości adapter umożliwiający współpracę wszystkich anten HyperLOG EMI ze standardowymi analizatorami spektralnymi z wejściem typu SMA (jak seria przyrządów SPECTRAN). Masywna konstrukcja, powierzchniowo chromowane. Adapter ten jest przydatny przy bardzo wielkich częstotliwościach aż do przynajmniej 18GHz. Wymiary: 30x20mm. Impedancja znamionowa: 50Ω. Układ: gniazdo SMA (żeńskie) wtyk N (męski). Numer katalogowy: 770 Złącze przejściowe SMA na N Laser Celownik laserowy do wskazywania dowolnego źródła promieniowania w.cz. nawet przy silnym świetle dziennym. Łatwy do zamocowania na górnej części każdej anteny HyperLOG EMI. W komplecie wspornik mocujący i wszystkie potrzebne śruby. Numer katalogowy: 791 (laser 150mW), 792 (laser 1 mw) Laser 150mW 4

5 Referencje Użytkownicy anten i analizatorów spektralnych firmy Aaronia (przykłady) Rządy, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Przemysł Shell Oil Company, USA ATI, USA Fedex, USA Walt Disney, Kalifornia, USA Agilent Technologies Co. Ltd., Chiny Motorola, Brazylia IBM, Szwajcaria Audi AG, Neckarsulm, Niemcy BMW, Monachium Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Deutsche Bahn (Koleje Niemieckie), Berlin Deutsche Telecom, Weiden, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium Infineon, Austria Philips Technologie GmbH, Akwizgran ThyssenKrupp, Stuttgart EnBW, Stuttgart Telewizja RTL, Kolonia Telewizja Pro Sieben SAT 1, Unterföhring, Niemcy Channel 6, Wielka Brytania WDR, Kolonia NDR, Hamburg SWR, Baden-Baden Bayerischer Rundfunk, Monachium Carl-Zeiss_Jena GmbH, Jena Anritsu GmbH, Düsseldorf Hewlett Packard, Domach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Mercedes Benz, Austria Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Intel GmbH, Feldkirchen, Niemcy Philips Semiconductors, Norymberga, Niemcy Hyundai Europe, Rüsselsheim, Niemcy Saarschmiede GmbH, Völkingen, Niemcy Wilkinson Sword, Solingen, Niemcy IBM Deutschland, Stuttgart, Niemcy Vattenfall, Berlin Fraport AG (właściciel i operator lotniska we Frankfurcie), Niemcy 5

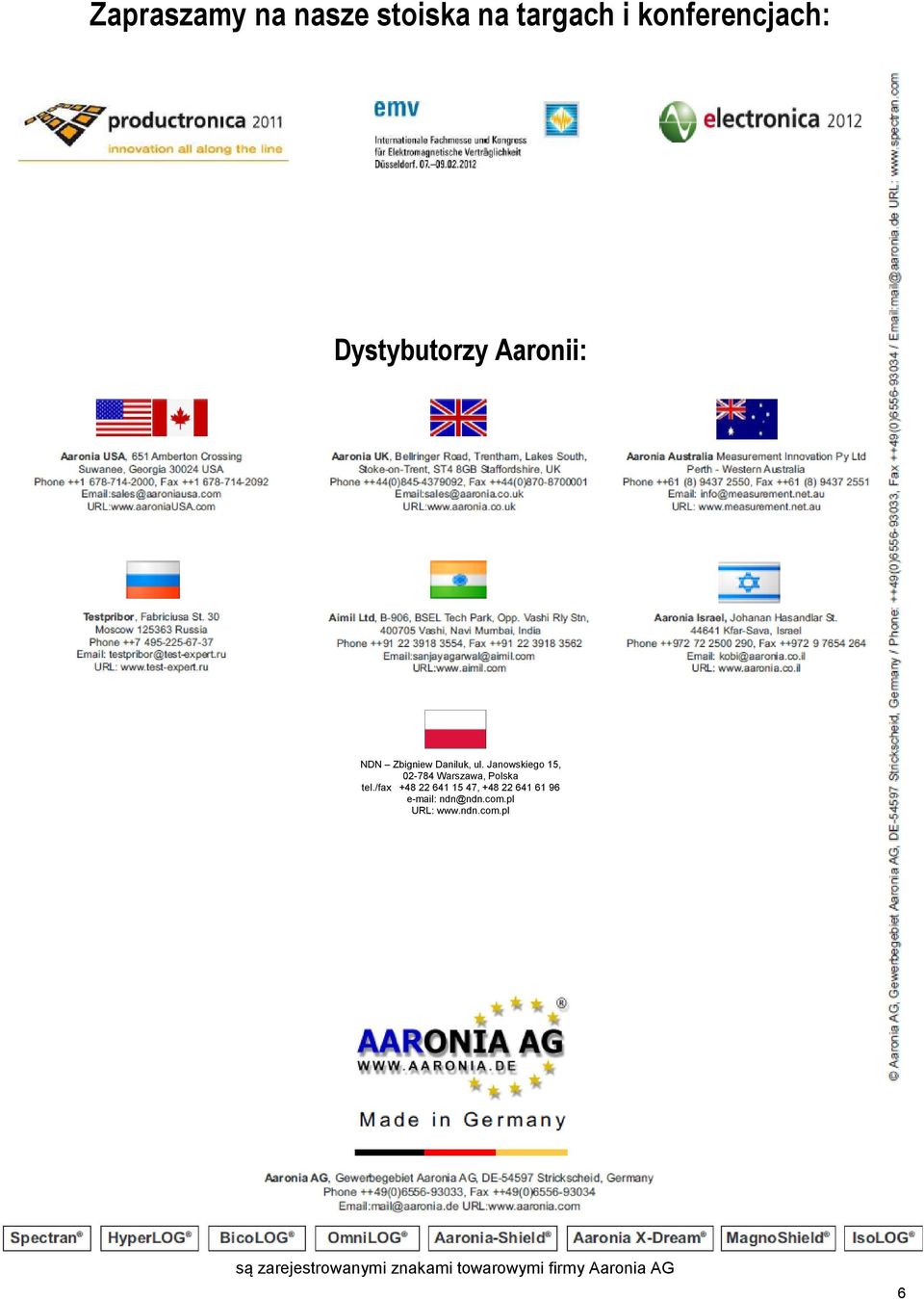

6 Zapraszamy na nasze stoiska na targach i konferencjach: Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 6
