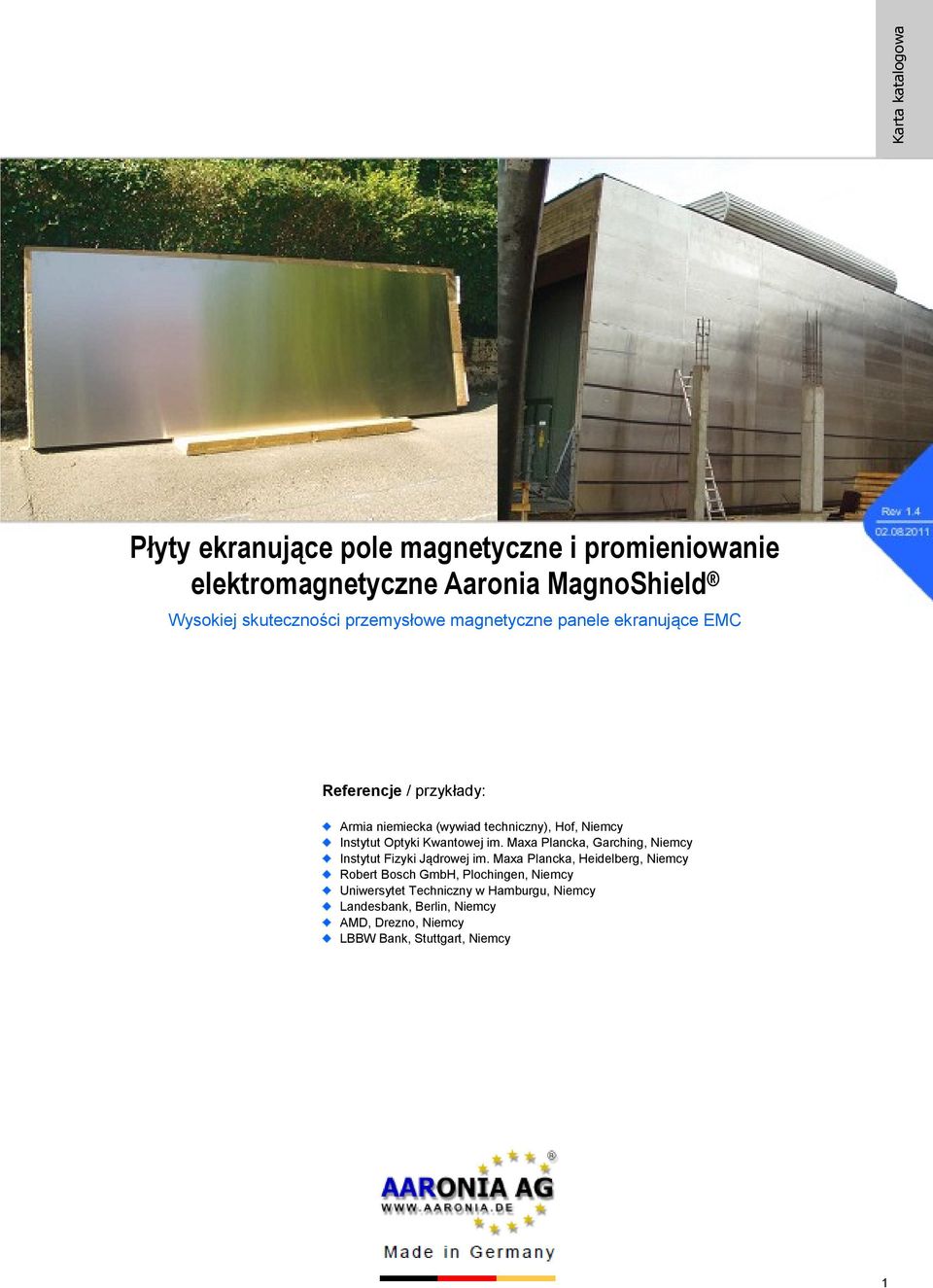

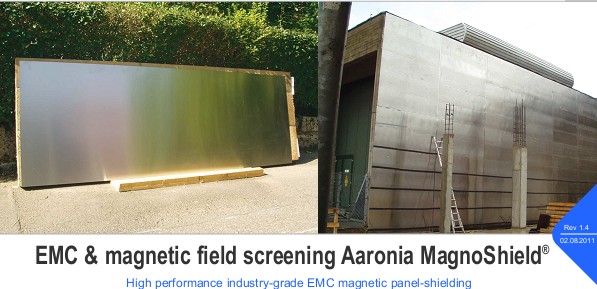

1 Karta katalogowa Płyty ekranujące pole magnetyczne i promieniowanie elektromagnetyczne Aaronia MagnoShield Wysokiej skuteczności przemysłowe magnetyczne panele ekranujące EMC Referencje / przykłady: Armia niemiecka (wywiad techniczny), Hof, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching, Niemcy Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Uniwersytet Techniczny w Hamburgu, Niemcy Landesbank, Berlin, Niemcy AMD, Drezno, Niemcy LBBW Bank, Stuttgart, Niemcy 1

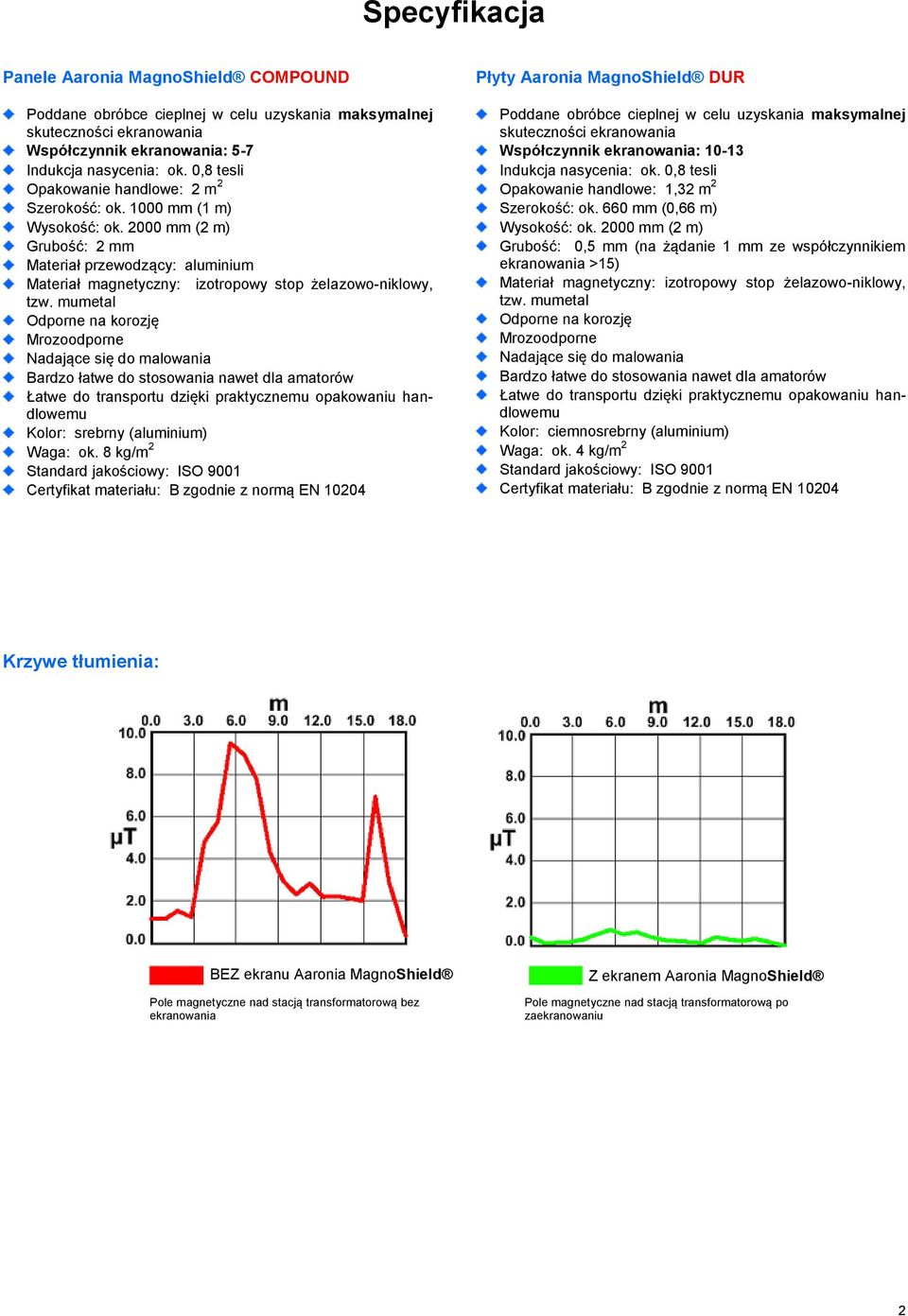

2 Specyfikacja Panele Aaronia MagnoShield COMPOUND Poddane obróbce cieplnej w celu uzyskania maksymalnej skuteczności ekranowania Współczynnik ekranowania: 5-7 Indukcja nasycenia: ok. 0,8 tesli Opakowanie handlowe: 2 m 2 Szerokość: ok mm (1 m) Wysokość: ok mm (2 m) Grubość: 2 mm Materiał przewodzący: aluminium Materiał magnetyczny: izotropowy stop żelazowo-niklowy, tzw. mumetal Odporne na korozję Mrozoodporne Nadające się do malowania Bardzo łatwe do stosowania nawet dla amatorów Łatwe do transportu dzięki praktycznemu opakowaniu handlowemu Kolor: srebrny (aluminium) Waga: ok. 8 kg/m 2 Standard jakościowy: ISO 9001 Certyfikat materiału: B zgodnie z normą EN Płyty Aaronia MagnoShield DUR Poddane obróbce cieplnej w celu uzyskania maksymalnej skuteczności ekranowania Współczynnik ekranowania: Indukcja nasycenia: ok. 0,8 tesli Opakowanie handlowe: 1,32 m 2 Szerokość: ok. 660 mm (0,66 m) Wysokość: ok mm (2 m) Grubość: 0,5 mm (na żądanie 1 mm ze współczynnikiem ekranowania >15) Materiał magnetyczny: izotropowy stop żelazowo-niklowy, tzw. mumetal Odporne na korozję Mrozoodporne Nadające się do malowania Bardzo łatwe do stosowania nawet dla amatorów Łatwe do transportu dzięki praktycznemu opakowaniu handlowemu Kolor: ciemnosrebrny (aluminium) Waga: ok. 4 kg/m 2 Standard jakościowy: ISO 9001 Certyfikat materiału: B zgodnie z normą EN Krzywe tłumienia: BEZ ekranu Aaronia MagnoShield Pole magnetyczne nad stacją transformatorową bez ekranowania Z ekranem Aaronia MagnoShield Pole magnetyczne nad stacją transformatorową po zaekranowaniu 2

mumetal Odporne na korozję Mrozoodporne Nadające się do malowania Bardzo łatwe do stosowania nawet dla amatorów Łatwe do transportu dzięki praktycznemu opakowaniu handlowemu Kolor: srebrny

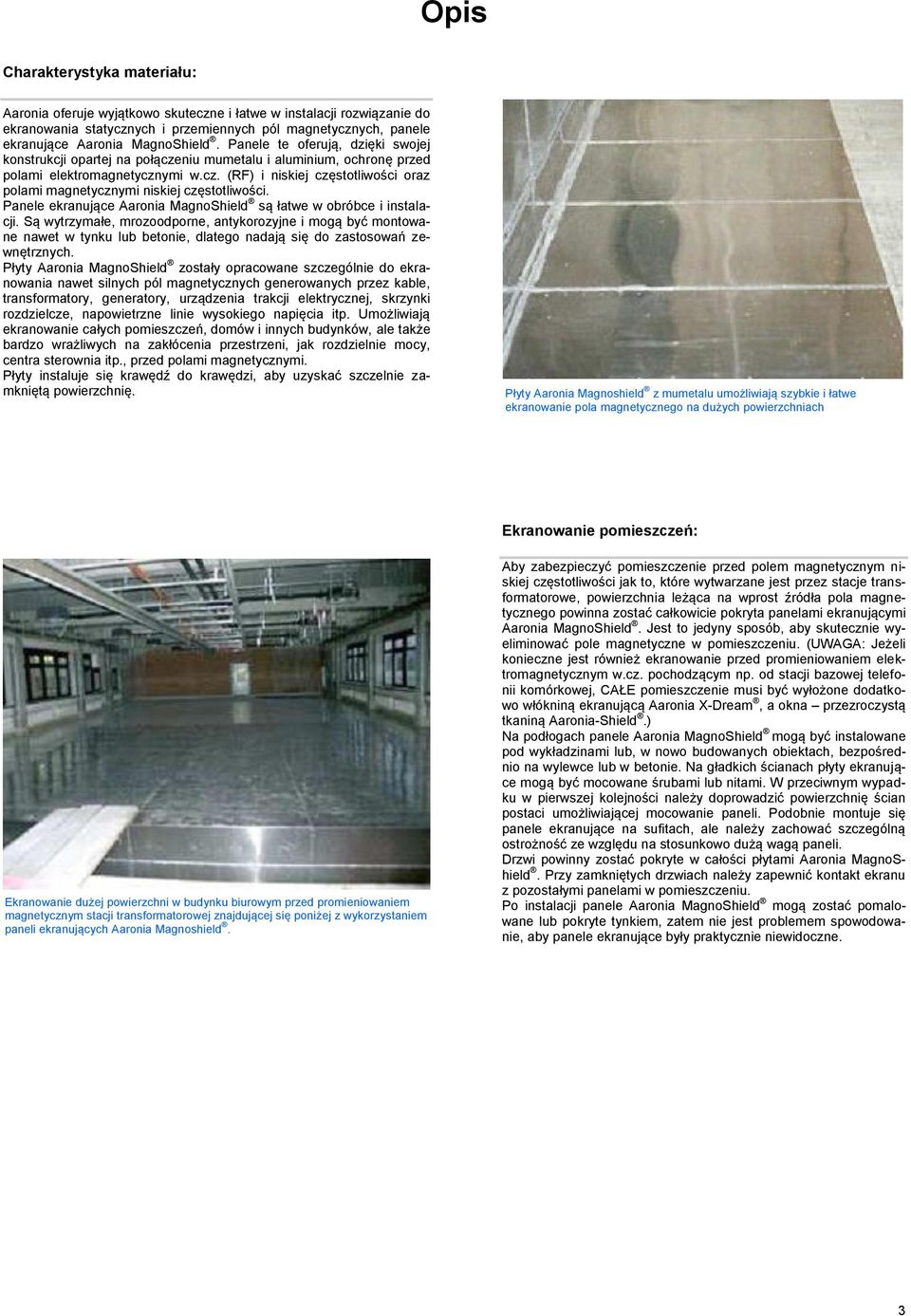

3 Opis Charakterystyka materiału: Aaronia oferuje wyjątkowo skuteczne i łatwe w instalacji rozwiązanie do ekranowania statycznych i przemiennych pól magnetycznych, panele ekranujące Aaronia MagnoShield. Panele te oferują, dzięki swojej konstrukcji opartej na połączeniu mumetalu i aluminium, ochronę przed polami elektromagnetycznymi w.cz. (RF) i niskiej częstotliwości oraz polami magnetycznymi niskiej częstotliwości. Panele ekranujące Aaronia MagnoShield są łatwe w obróbce i instalacji. Są wytrzymałe, mrozoodporne, antykorozyjne i mogą być montowane nawet w tynku lub betonie, dlatego nadają się do zastosowań zewnętrznych. Płyty Aaronia MagnoShield zostały opracowane szczególnie do ekranowania nawet silnych pól magnetycznych generowanych przez kable, transformatory, generatory, urządzenia trakcji elektrycznej, skrzynki rozdzielcze, napowietrzne linie wysokiego napięcia itp. Umożliwiają ekranowanie całych pomieszczeń, domów i innych budynków, ale także bardzo wrażliwych na zakłócenia przestrzeni, jak rozdzielnie mocy, centra sterownia itp., przed polami magnetycznymi. Płyty instaluje się krawędź do krawędzi, aby uzyskać szczelnie zamkniętą powierzchnię. Płyty Aaronia Magnoshield z mumetalu umożliwiają szybkie i łatwe ekranowanie pola magnetycznego na dużych powierzchniach Ekranowanie pomieszczeń: Ekranowanie dużej powierzchni w budynku biurowym przed promieniowaniem magnetycznym stacji transformatorowej znajdującej się poniżej z wykorzystaniem paneli ekranujących Aaronia Magnoshield. Aby zabezpieczyć pomieszczenie przed polem magnetycznym niskiej częstotliwości jak to, które wytwarzane jest przez stacje transformatorowe, powierzchnia leżąca na wprost źródła pola magnetycznego powinna zostać całkowicie pokryta panelami ekranującymi Aaronia MagnoShield. Jest to jedyny sposób, aby skutecznie wyeliminować pole magnetyczne w pomieszczeniu. (UWAGA: Jeżeli konieczne jest również ekranowanie przed promieniowaniem elektromagnetycznym w.cz. pochodzącym np. od stacji bazowej telefonii komórkowej, CAŁE pomieszczenie musi być wyłożone dodatkowo włókniną ekranującą Aaronia X-Dream, a okna przezroczystą tkaniną Aaronia-Shield.) Na podłogach panele Aaronia MagnoShield mogą być instalowane pod wykładzinami lub, w nowo budowanych obiektach, bezpośrednio na wylewce lub w betonie. Na gładkich ścianach płyty ekranujące mogą być mocowane śrubami lub nitami. W przeciwnym wypadku w pierwszej kolejności należy doprowadzić powierzchnię ścian postaci umożliwiającej mocowanie paneli. Podobnie montuje się panele ekranujące na sufitach, ale należy zachować szczególną ostrożność ze względu na stosunkowo dużą wagą paneli. Drzwi powinny zostać pokryte w całości płytami Aaronia MagnoShield. Przy zamkniętych drzwiach należy zapewnić kontakt ekranu z pozostałymi panelami w pomieszczeniu. Po instalacji panele Aaronia MagnoShield mogą zostać pomalowane lub pokryte tynkiem, zatem nie jest problemem spowodowanie, aby panele ekranujące były praktycznie niewidoczne. 3

Panele ekranujące Aaronia MagnoShield są łatwe w obróbce i instalacji.

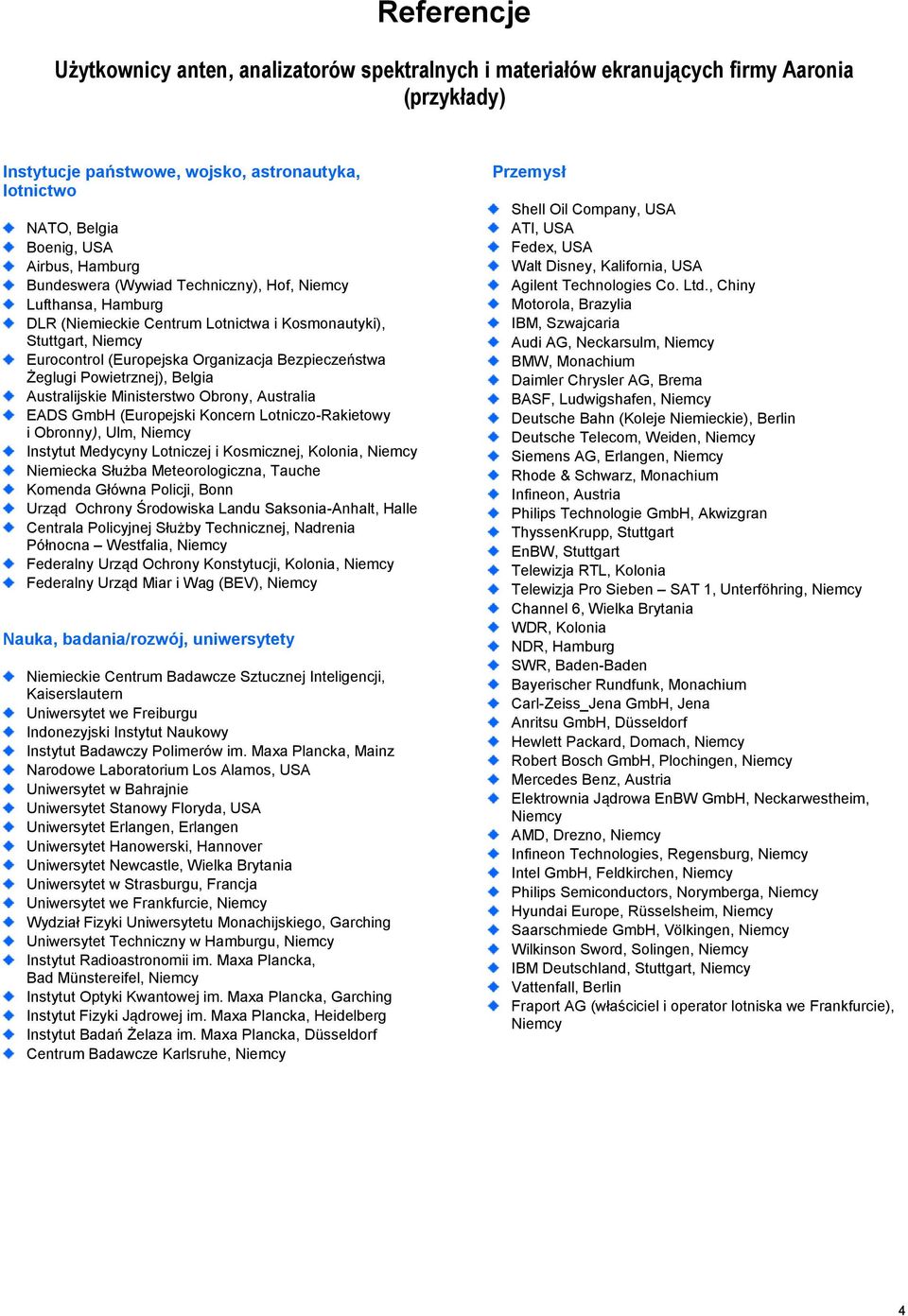

4 Referencje Użytkownicy anten, analizatorów spektralnych i materiałów ekranujących firmy Aaronia (przykłady) Instytucje państwowe, wojsko, astronautyka, lotnictwo NATO, Belgia Boenig, USA Airbus, Hamburg Bundeswera (Wywiad Techniczny), Hof, Niemcy Lufthansa, Hamburg DLR (Niemieckie Centrum Lotnictwa i Kosmonautyki), Stuttgart, Niemcy Eurocontrol (Europejska Organizacja Bezpieczeństwa Żeglugi Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia, Niemcy Niemiecka Służba Meteorologiczna, Tauche Komenda Główna Policji, Bonn Urząd Ochrony Środowiska Landu Saksonia-Anhalt, Halle Centrala Policyjnej Służby Technicznej, Nadrenia Północna Westfalia, Niemcy Federalny Urząd Ochrony Konstytucji, Kolonia, Niemcy Federalny Urząd Miar i Wag (BEV), Niemcy Nauka, badania/rozwój, uniwersytety Niemieckie Centrum Badawcze Sztucznej Inteligencji, Kaiserslautern Uniwersytet we Freiburgu Indonezyjski Instytut Naukowy Instytut Badawczy Polimerów im. Maxa Plancka, Mainz Narodowe Laboratorium Los Alamos, USA Uniwersytet w Bahrajnie Uniwersytet Stanowy Floryda, USA Uniwersytet Erlangen, Erlangen Uniwersytet Hanowerski, Hannover Uniwersytet Newcastle, Wielka Brytania Uniwersytet w Strasburgu, Francja Uniwersytet we Frankfurcie, Niemcy Wydział Fizyki Uniwersytetu Monachijskiego, Garching Uniwersytet Techniczny w Hamburgu, Niemcy Instytut Radioastronomii im. Maxa Plancka, Bad Münstereifel, Niemcy Instytut Optyki Kwantowej im. Maxa Plancka, Garching Instytut Fizyki Jądrowej im. Maxa Plancka, Heidelberg Instytut Badań Żelaza im. Maxa Plancka, Düsseldorf Centrum Badawcze Karlsruhe, Niemcy Przemysł Shell Oil Company, USA ATI, USA Fedex, USA Walt Disney, Kalifornia, USA Agilent Technologies Co. Ltd., Chiny Motorola, Brazylia IBM, Szwajcaria Audi AG, Neckarsulm, Niemcy BMW, Monachium Daimler Chrysler AG, Brema BASF, Ludwigshafen, Niemcy Deutsche Bahn (Koleje Niemieckie), Berlin Deutsche Telecom, Weiden, Niemcy Siemens AG, Erlangen, Niemcy Rhode & Schwarz, Monachium Infineon, Austria Philips Technologie GmbH, Akwizgran ThyssenKrupp, Stuttgart EnBW, Stuttgart Telewizja RTL, Kolonia Telewizja Pro Sieben SAT 1, Unterföhring, Niemcy Channel 6, Wielka Brytania WDR, Kolonia NDR, Hamburg SWR, Baden-Baden Bayerischer Rundfunk, Monachium Carl-Zeiss_Jena GmbH, Jena Anritsu GmbH, Düsseldorf Hewlett Packard, Domach, Niemcy Robert Bosch GmbH, Plochingen, Niemcy Mercedes Benz, Austria Elektrownia Jądrowa EnBW GmbH, Neckarwestheim, Niemcy AMD, Drezno, Niemcy Infineon Technologies, Regensburg, Niemcy Intel GmbH, Feldkirchen, Niemcy Philips Semiconductors, Norymberga, Niemcy Hyundai Europe, Rüsselsheim, Niemcy Saarschmiede GmbH, Völkingen, Niemcy Wilkinson Sword, Solingen, Niemcy IBM Deutschland, Stuttgart, Niemcy Vattenfall, Berlin Fraport AG (właściciel i operator lotniska we Frankfurcie), Niemcy 4

Powietrznej), Belgia Australijskie Ministerstwo Obrony, Australia EADS GmbH (Europejski Koncern Lotniczo-Rakietowy i Obronny), Ulm, Niemcy Instytut Medycyny Lotniczej i Kosmicznej, Kolonia, Niemcy

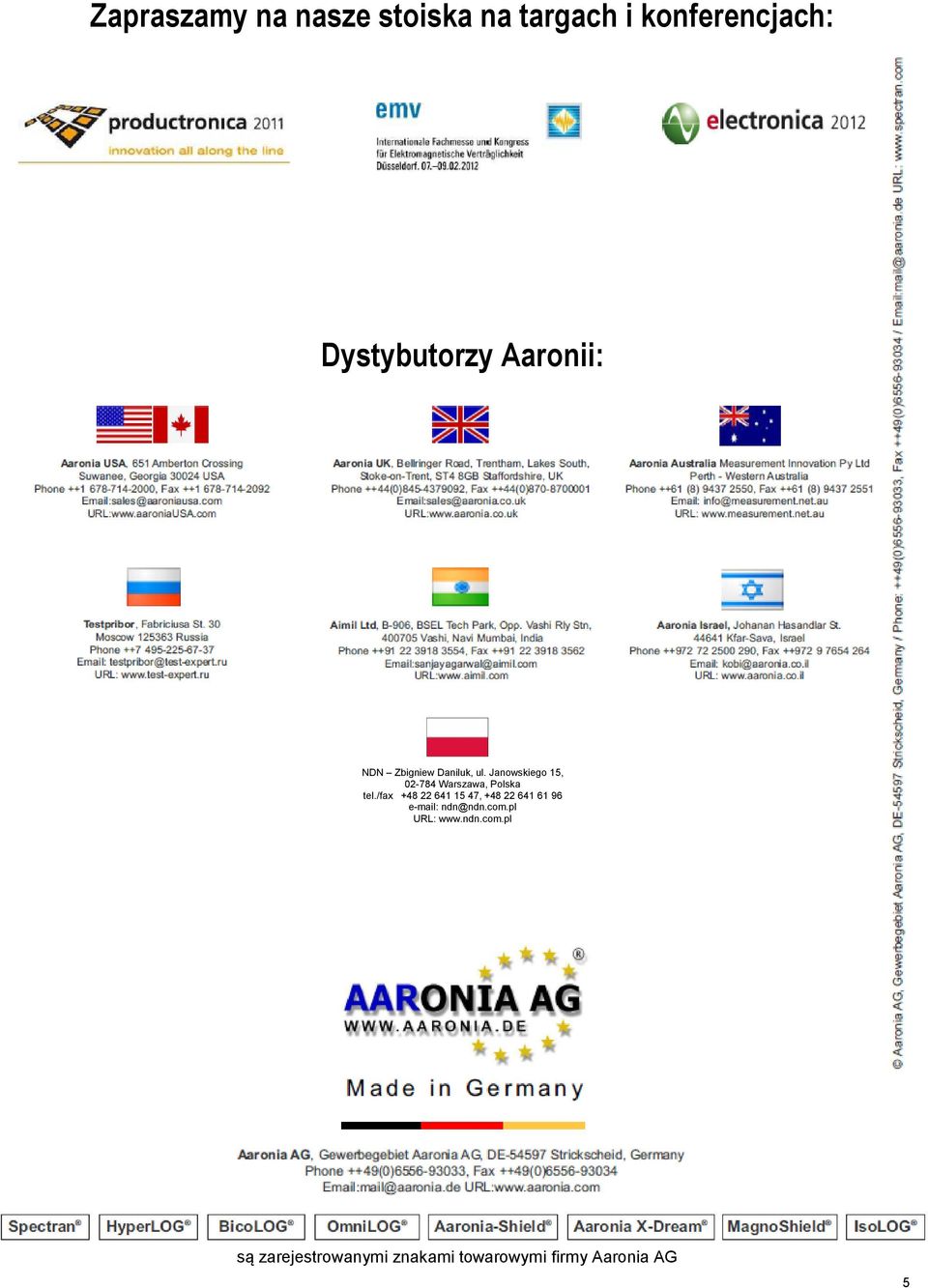

5 Zapraszamy na nasze stoiska na targach i konferencjach: Dystybutorzy Aaronii: NDN Zbigniew Daniluk, ul. Janowskiego 15, Warszawa, Polska tel./fax , ndn@ndn.com.pl URL: są zarejestrowanymi znakami towarowymi firmy Aaronia AG 5

Janowskiego 15, 02-784 Warszawa, Polska tel.
